Нормативные документы
Как было сказано выше, размеры, уклон и другие важные моменты регламентируются строительными нормами и правилами (далее – СНиП). Требования к конструкциям для инвалидов устанавливают следующие нормативные документы:
- СНиП 35-01-2001 – основной документ, вышедший в 2001 году. Данный СНиП устанавливает требования для доступности зданий маломобильным группам населения. Согласно ему, лестницы в жилых домах, на станциях метро и в других сооружениях, должны оборудоваться пандусами для инвалидов. Также в документе указаны требования к наклонным конструкциям. Например, угол наклона пандуса не должен превышать 8% (в отдельных случаях – 10%), минимальная ширина –1 м и т. д.
- ГОСТ Р 51261-99 требования к размерам для пандусов для инвалидов
- СП 59.13330.2012 – данный свод правил (СП) – это усовершенствованная версия предыдущего документа, который с 1 января 2013 года признан недействительным. В новой редакции уклон конструкции снизился до 5%, расстояние между бортиками увеличилось до 1,5 м, а также были внесены другие важные поправки.
- ГОСТ Р 51261-99 – устанавливает требования к поручням. Согласно ему, наклонные конструкции должны оборудоваться ограждениями определённой формы с обеих сторон изделия.
Основные требования к въезду
Удобство въезда в гараж во многом зависит от того, под каким углом он находится, какая длина пролета, а также его ширина. Если речь идет о частном доме, то ограничения зависят от доступной площади перед строением. В доступных условиях можно сооружать то, что будет наиболее подходящим вариантом для конкретного владельца. Часто въезд в гараж возле частного дома переходит непосредственно в проезжую часть. Если пандус будет слишком узким, тогда вывернуть под прямым углом будет довольно проблематично. Именно поэтому стоит предусмотреть небольшое расширение у основания. Часто оно составляет 4×3 метра. Это что касается обычных легковых автомобилей.
Если речь идет о транспортном средстве с задним приводом или о пикапе, тогда ширину и длину въезда можно увеличить до 5 метров. При этом ширина ворот не должна превышать 3 метров. Уклон пандуса не должен быть слишком большим. Если не придерживаться этого правила, тогда видимость при въезде или выезде будет ограничена, что создаст определенные проблемы при въезде и выезде. Одной из них будет ограниченная видимость, а второй – плохая управляемость при наличии наледи.
Именно поэтому за основу берется показатель максимум в 18°, минимальный уклон при этом может составлять 6°. Минимальный уклон необходим, чтобы правильно реализовать систему дренажа для конкретной конструкции. Если длина пандуса будет составлять 5 метров, тогда перепад высот при минимальном уклоне составит примерно 25 см. Для водителя это не составит особых проблем, но удобство использования гаража возрастет. Если речь идет о помещении, которое находится в цоколе здания, то перепад может превышать один метр. При необходимости большего перепада потребуется удлинить пандус. В некоторых случаях, когда перепад превышает два метра, потребуется длина заезда, которая будет не меньше 10 метров. О том, как это сделать на ограниченной территории говорилось выше. В случае когда угол поворота не может быт плавным, потребуется изготовить небольшую площадку, где будет удобно совершить поворот.
Обратите внимание! В некоторых случаях уклон въезда в гараж может быть переменным. Это касается тех ситуаций, когда речь идет о близком расположении других строений к воротам гаража. В этом случае подъем начинается с более пологого и заканчивается более крутым
Такой подход несколько уменьшает комфорт при заезде, но это дает возможность без особых сложностей обогнуть препятствие
В этом случае подъем начинается с более пологого и заканчивается более крутым. Такой подход несколько уменьшает комфорт при заезде, но это дает возможность без особых сложностей обогнуть препятствие.
Особенности обустройства и эксплуатации
Обобщение требований по обустройству пандусов облегчит проектирование и монтаж удобных конструкций для перемещения инвалидов.
Сооружение, состоящее из двух аппарелей, пригодно для эксплуатации исключительно одним инвалидом, передвигающимся на коляске. Объясняется это просто. Промежуток между колеями рассчитывается исходя из расстояния между колесами на инвалидной коляске. В различных моделях промежуток отличается, следовательно, и ширина пандуса подбирается индивидуально. Оптимально, когда стационарное сооружение для подъема в общественных местах обладает сплошной поверхностью. При необходимости оставить проход из ступенек для лиц, помогающих передвигаться инвалиду, ширина швеллеров должна быть достаточной, чтобы подходить для различных моделей колясок.
При монтаже нескольких маршей пандуса, следует предусмотреть наличие достаточной ширины на горизонтальных площадках для комфортного разворота. Минимальные габариты составляют:
- ширина площадки – 1,85 м;
- глубина – 1,4 м (в случае открытия двери внутрь);
- при наружном открытии двери минимальный промежуток составляет 1,5 м.
Помимо условий по соблюдению уклона, ширины конструкции и оснащение ее поручнями, существуют и другие требования:
- Пандусы должны обладать прямой формой. Винтовая конструкция разрешается в исключительных ситуациях.
- Расстояние между площадками для отдыха не должно превышать 800 см.
- Минимальная грузоподъемность конструкции составляет 350 кг/м2.
- Предельная высота одного пролета – 80 см.
- При полном повороте винтовой конструкции минимальная ширина 200 см.
- Край сооружения оснащается бортиком высотой 5 см или металлической трубкой на расстоянии 10-15 см от поверхности.
Отдельного внимания заслуживают поручни на пандусе для инвалидов. Что следует знать в дополнение к изложенным ранее требованиям:
- для удобства передвижения поручни обладают округлой формой;
- диаметр трубы – от 3 до 5 см, оптимально – 4 см;
- расстояние между стеной и перилами: при ровной поверхности – 4,5 см, для шероховатой стены минимальное значение увеличивается до 6 см;
- промежуток между поручнями составляет от 0,9 до 1,0 м.
- начало и конец наклонной поверхности пандуса для инвалидов маркируется предупредительными линиями.
Совет! Для снижения уровня шума пандус оснащается демпферной лентой.
В исключительных случаях разрешается уклон 15%, предельно допустимое значение составляет 18%.
Основные параметры
При проектировании пандуса необходимо обеспечить параметры, нормируемые нормативными документами. Это максимальная высота подъема и уклон.
Уклон для пандуса и высота нормативные требования — максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 1:20 (5%).
При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%).
При необходимости его устройства на перепадах больших высот выполняют конструкции с несколькими маршами и поворотными площадками размером не менее 140 на 140см исходя из радиуса разворота коляски. Максимальная протяженность одного подъема без площадки — 900см. При одностороннем движении поверхность ската требуется шириной не менее 90см
По краям скатов и площадок важно предусмотреть отбойники для колес в виде ограничивающего бортика высотой – 8-15см. Для исключения соскальзывания колес при подъеме
Наиболее удобна ширина 100см. Максимальная высота, на которую можно обеспечить подъем при помощи пандуса – 3,6м. При большей высоте обязательно применение специализированных подъемников.
Нормы не ограничивают в выборе материалов устройства. Наиболее удобными и долговечными являются стационарные пандусы из железобетона. Их выполняют на длительный срок на объектах с интенсивными условиями эксплуатации.
Калькулятор расчета пандуса
Расчет уклона пандуса
Угол наклона – одна из самых главных проблем при сдаче пандуса заказчику. Данную величину необходимо заранее, а главное правильно рассчитать. В калькуляторе Вы можете рассчитать угол наклона пандуса для конкретного объекта.
При высоте марша до 80 см – мах угол 2,86 ° При высоте марша до 20 см – мах угол 5,71 ° Для временных конструкций при высоте марша до 80 см – мах угол 4,76 °
Инструкция:
Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в метрах. Нажмите кнопку «рассчитать». Угол наклона пандуса рассчитывается в градусах, а длина наклонной площадки в метрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.
Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения»
Заказать пандус-конструктор
Пандус стационарный с резиновым покрытием и поручнями из стали AISI 304
Размеры : ширина пандуса 900мм, разворотная площадка 2100Х1500мм, регулируемая высота Материал каркаса : сталь с порошковой покраской Покрытие пандуса : противоскользящий настил Опорные поручни : Нержавеющая сталь AISI 304 Цена пандус-конструктора от: 19540 руб. пог. м
Пандус стационарный с алюминиевым покрытием и поручнями из стали AISI 304
Размеры : ширина пандуса 900мм, разворотная площадка 2100Х1500мм, регулируемая высота0- Материал каркаса : сталь с порошковой покраской Покрытие пандуса : алюминиевый настил Опорные поручни : Нержавеющая сталь AISI 304 Цена пандус-конструктора от: 17790 руб. пог. м
Пандус стационарный сс резиновым покрытием и поручнями из стали
Размеры : ширина пандуса 900мм, разворотная площадка 2100Х1500мм, регулируемая высота Материал каркаса : сталь с порошковой покраской Покрытие пандуса : противоскользящий настил Опорные поручни : с порошковой покраской Цена пандус-конструктора от: 15670 руб. пог. м
Пандус стационарный с алюминиевым покрытием и поручнями из стали
Размеры : ширина пандуса 900мм, разворотная площадка 2100Х1500мм, регулируемая высота- Материал каркаса : сталь с порошковой покраской Покрытие пандуса : алюминиевый настил Опорные поручни : с порошковой покраской Цена пандус-конструктора от: 13062 руб. пог. м
Допустимые значения угла наклона пандуса
- Допустимый угол уклона пандуса должен быть не круче 1:20 = 5%, а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
- При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 = 10%
- На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 = 8% при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
- Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п
- В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».
Что обозначают цифры
1:20 = 5% т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м. Угол уклона пандуса будет равен 2,9 градусам.

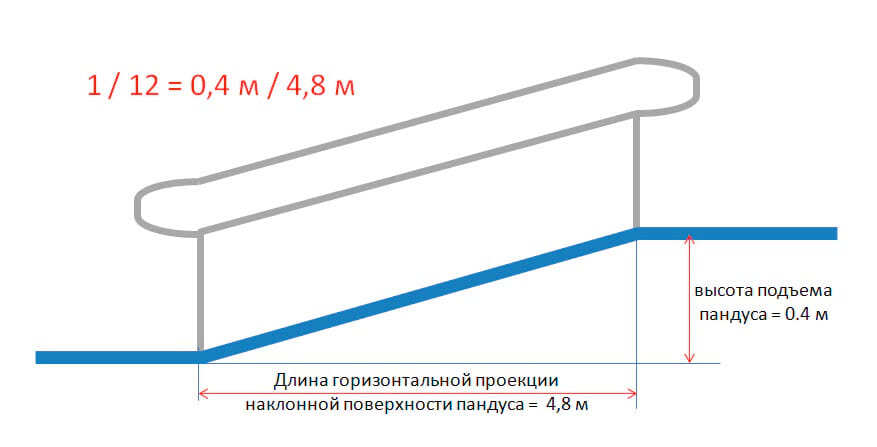

1:12 = 8% — т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д. Угол уклона пандуса будет равен 4,8 градусам.
1:10 = 10% — т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д. В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.
Чтобы получить пандус, соответствующим всем требованиям, достаточно обратиться к профессионалам!
Калькулятор расчета пандуса Угол наклона – одна из самых главных проблем при сдаче пандуса заказчику. Данную величину необходимо заранее, а главное правильно рассчитать. В калькуляторе Вы можете рассчитать угол наклона пандуса для конкретного объекта.
Правила установки и размеры
Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.
Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.
Минимальная разница высот, при которой необходим монтаж пандуса, — 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.
Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.
Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.
Пологая дорожка с возможностью двухстороннего перемещения
Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.
Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.
Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.
Основные требования к пандусам
Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.
Габариты
Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:
- максимальная высота марша – 80 см;
- минимальная ширина винтового изделия (при полном повороте) – 200 см;
- минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
- вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
- минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
- максимальная длина конструкции без оборудования площадкой – 10 м.
Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.
Расчёт уклона

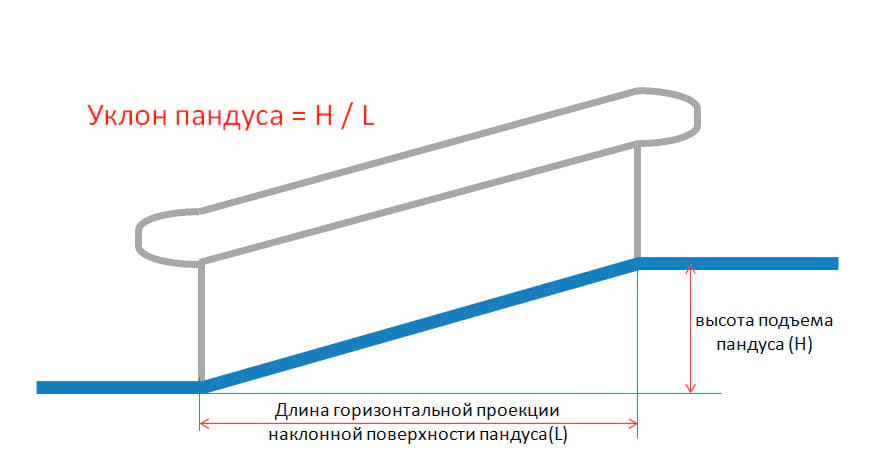

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:
- 1:20 (на 1 см высоты должно приходиться 20 см длины);
- 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
- 2,86О (указывается довольно редко из-за сложного расчёта).
Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.
В некоторых случаях допускается нестандартный наклон:
- 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
- 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.
Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.
Ограждения
Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:
- поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
- перила должны быть круглого сечения;
- диаметр поручня – 3-5 см (оптимальный размер – 4 см);
- минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
- с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
- нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
- для детей ограждения следует устанавливать на высоте 50 см;
- поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;
-
в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;
- расстояние между поручнями – 90-100 см;
- при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
- начало и конец конструкции должны маркироваться предупредительными полосами;
- с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.
Важные моменты
Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:
- модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
- если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
- чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
- установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
- чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.
Особенности инвалидного пандуса
Для удобства использования пандус для инвалидов должен иметь ровную поверхность. При этом для отделки выбирается материал, который не скользит при попадании на него осадков. Уклон также имеет большое значение, так как инвалиды, передвигающиеся на колясках, не способны самостоятельно подняться по такой конструкции, если она имеет большой уклон. В условиях ограниченного пространства создаются угловые сооружения, позволяющие увеличить площадь конструкции и уменьшить ее уклон. Чаще всего для таких сооружений используется бетон и металл, так как данные материалы позволяют создать достаточно прочную конструкцию с нескользящей поверхностью.
Ко всем элементам пандусов для инвалидов предъявляются повышенные требования по безопасности. Именно поэтому обязательной частью конструкции являются поручни из нержавеющей стали.
Перила и поручни
Наиболее популярными являются именно двухуровневые поручни. Они подходят как для пешеходов, так и для людей, которые передвигаются на колясках самостоятельно.
Верхние металлические поручни из нержавеющей стали, согласно требованиям, должны находиться на высоте 90 см. Нижние монтируются на 20 см ниже. Также согласно правилам, поручни должны иметь такую форму, чтобы рука свободно скользила по ним, не встречая препятствия в виде стоек и креплений.
Также на поручнях из нержавеющей стали не должно быть острых углов и кромок, которые способны стать причиной травмы. Из-за таких требований производителям поручней приходится делать кронштейны сложной формы, которые держат такие детали снизу.
Такие перила создаются с расчетом на нагрузку в 100 килограммов, что делает их достаточно надежными. Чаще всего для создания поручней используется качественная нержавеющая сталь.
Требования, предъявляемые к поручням из нержавеющей стали, согласно СНиП:
- допустимый диаметр поручней должен составлять от 30 до 55 мм;
- поручни должны располагаться по всей длине установленного пандуса;
- если строение устанавливается около входа в детские учреждения, высота поручней должна составлять не более 50 см;
- чтобы предотвратить скатывание коляски, конструкцию необходимо оборудовать бортиками высотой 5 см.
Требования по установке
Согласно СНиП металлические ограждения для пандусов из нержавеющей стали должны иметь следующие характеристики:
- Ограждение пандуса устанавливается в случае, когда перепад высот составляет более 45 см.
- Ясли поручни для инвалидов являются двойными, верхний монтируется на высоте 90 см, а нижний – 70 см.
- Расстояние между поручнями должно быть в пределах от 0,9 до 1 метра.
Уровень уклона
Одной из главных характеристик, от которых зависит выбор конструкции пандуса и поручней из нержавеющей стали, является уклон конструкции. Он измеряется в процентах:
- Допустимый уклон составляет 5 %. При таком значении подъем пандуса для инвалидов равен 80 см.
- Если пол является неровными и перепады высоты составляют 20 см. Допускается увеличение угла до 10 %.
- Когда конструкция монтируется временно и подъем не превышает 50 сантиметров, а длина не более 60 см, уклон может составлять 80%.
Размеры пандусов
Для проектирования пандусов необходимо соблюдать строительные правила и требования для размеров:
- Перед пандусом должна быть установлена площадка, размеры которой должны превышать ширину коляски. Подобная площадка устанавливается и в конце подъема. Если эти площадки отсутствуют, человеку на коляске будет сложно перемещаться по пандусу.
- Ширина всей конструкции для инвалидов должна составлять минимум 90 см, если она предназначена для одностороннего движения. Если же предусмотрено двухстороннее движение, этот параметр должен быть вдвое большим. При такой ширине посередине подъема устанавливается дополнительный поручень.
- Если создается несколько пролетов, между ними устанавливаются удобные площадки, которые позволяют развернуть коляску. Глубина таких площадок должна составлять минимум 150 см, а ширина вдвое превышать ширину марша.
Нормативы для пандусов 2021
По нормативам СП 59.13330.2016 (с учетом вступивших в силу изменений 15 Мая 2021 года) пандус должен иметь следующие характеристики:
Список документации, рекомендуемой к ознакомлению:
СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов. ГОСТ Р 51261-99 содержит технические требования к стационарным опорным устройствам. СП 30-102-99 содержит требования к входной площадке. СП 59.13330.2012 содержит предписания по доступности зданий и сооружений для маломобильных групп населения
Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона – это соотношение длины к высоте подъема.
Человеческие потребности – добиваемся условий
Учитывая то, что многие проектировщики зданий, магазинов и домов не считают, что должны создавать пандусы, законодательство закрепило административную ответственность на случаи, когда руководители отказываются устанавливать пандус.
Отказ от установки чреват штрафом и на физические, и на юридические лица. На самом деле, всегда можно сделать уклон для въезда, и если не получается сделать его по нормам, никто не будет штрафовать за ненормативные уклоны, по которым инвалиды смогут перемещаться только при помощи сопровождающего. Контроль над соблюдением этих требований лежит на плечах исполнительной власти (федеральной), а также на органах власти любого субъекта РФ.
К примеру, возле жома можно сделать откидной пандус, который будет с углом наклона в 50%. Естественно, что при таких условиях человек с ограниченными возможностями не сможет ни разложить его, ни поднять, но он уже сможет выехать из дому с сопровождающим, а при отсутствии конструкции это будет полностью невозможно, так как чтобы спустить/поднять человека с креслом, требуются несколько человек.
Разновидности въездов в гараж
Обустраивая гараж, обязательно оборудуйте для него въездной путь. Это поможет не только сделать заезд удобным, но и сгладит перепад плоскости перед воротами. Оснастив дополнительно оборудование пандусом, вы сможете защитить внутреннюю часть помещения гаража от попадания внешних осадков.
Отличным решением для подземных гаражей также будет оборудованный въезд. Он послужит ориентиром и станет пополнением для усиления грунта. Правильно оборудованный заезд способен минимизировать тяжесть на ходовой узел, что гарантирует безопасную парковку и беспроблемный въезд.
Заехать в гараж можно:
- по въезду, оборудованному пандусом;
- по отмостке;
- по стяжке.
Рассмотрим каждый вид по отдельности далее.
отмостка перед гаражом
https://youtube.com/watch?v=I995sWyV_Hk
Терминология
В СНиП используется множество названий тех или иных вещей. Поэтому для большей наглядности и понимания документа стоит обозначить следующие термины:
- адаптированный вход – специальный въезд для инвалидов, оборудованный пандусом;
- бордюр, перила – боковые ограждения конструкции, облегчающие подъём;
- габариты – размеры изделия (например, высота, длина, и т. д.);
- инвалид (здесь) – человек с нарушением опорно-двигательного аппарата;
- марш – расстояние между двумя площадками;
- пандус – сооружение (спуск) для инвалидов с определённым наклоном, предназначенное для перемещения с одной горизонтальной поверхности на другую;
- пиктограмма – знак, символьное обозначение;
- поперечный уклон – угол наклона, перпендикулярный направлению движения;
- продольный уклон – угол, параллельный направлению движения.
Нормативная документация
Безопасность и удобство передвижения является приоритетным направлением при установке пандуса. Для этого нормативной документацией разработаны требования, соблюдение которых обязательно при монтаже конструкции. К основным характеристикам пандуса относится:
- допустимый угол уклона;
- ширина и длина сооружения;
- размеры площадок для удобного подъезда инвалидных колясок;
- наличие поручней.
Эти и многие другие условия подробно изложены в СНиП и ГОСТ.
СНиП
Требования СНиП касательно пандусов для инвалидов содержат следующие пункты:
- Максимальная высота подъемного сооружения (одного марша) не должна превышать 0,8 м. Угол наклона при этом должен быть меньше 8%. Если перепад высоты менее 0,2 м, допустимый уклон составляет 10 %.
- Для перемещения инвалида колясочника в одностороннем порядке ширина пандуса может быть 1,0 м, при необходимости организовать двустороннее движение ширина увеличивается до 1,8 м.
- Размер площадки для разворота инвалида на горизонтальном участке пандуса – не менее 1,5 м.
Кроме этого, СНиП регламентируется:
- Требования к материалу, из которого оборудуются пандусы. Нижний предел их огнестойкости составляет R60, для ограждающих элементов – R120.
- Оснащение конструкций выше 0,45 м поручнями. Высота ограждающих элементов – 0,7 и 0,9 м. Их размер превышает длину пандуса на 30 см с обеих сторон.
- На расстоянии 60 см перед наклонной поверхностью участок должен быть рифленый или обладать контрастной окраской.
Выполнение требований СНиП также предусматривает наличие вдоль пандуса бортиков высотой 5 см, чтобы предупредить соскальзывание трости ил ноги инвалида.
СП 59.13330
Свод правил 2012 г. является переработанной и измененной версией СНиП от 2001 г. В нем ужесточились требования по оборудованию пандусов для инвалидов колясочников. Ключевыми моментами, заслуживающими внимания, являются:
Новые требования предусматривают уклон конструкции не более 5%. В предыдущей версии СНиП этот показатель составлял 8% (пропорция 1:12). Поэтому, если технический заказ не указывает на соблюдение требований СП 59.13330, руководствуются СНиП 2001 г., так как этот документ является приоритетным.
Длина подъемного сооружения для инвалидов (одного марша) должна составлять не более 9,0 м.
Ширина между поручнями не менее 0,9 м
Внимание! Если общее расстояние для подъема инвалида превышает 36,0 м, или высота сооружения планируется более 3,0 м, следует позаботиться об установке подъемного устройства.
Относительно горизонтальной площадки для разворота в коляске также существуют отличия от СНиП 2001 г. Минимальные размеры допускаются 1,5х1,5 м, расстояние между ограждающими поверхностями в зоне интенсивной эксплуатации составляет 2,1х2,1 м.
Предусмотрено двустороннее ограждение пандусов поручнями
Расстояние от поверхности – 0,7 м или в пределах 0,85-0,92 м. При этом обязательно соблюдение требований ГОСТ Р 51261 относительно обустройства опорных конструкций стационарного типа.
Требования по обустройству площадок перед пандусами:
- Сооружение должно обладать навесом и водоотведением.
- При вероятности обледенения желательно обеспечить подогрев платформы.
- Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).
ГОСТ Р 51261-99
Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон. Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.
Существует и другая нормативная документация, предусматривающая ответственность за отказ в установке пандуса или его ненадлежащее обустройство. Основополагающим можно считать Постановление ГД РФ № 175 от г., на базе которого регионы обязаны разработать собственный пакет законодательных актов, облегчающих процесс передвижения инвалидов.
Это интересно: Рейтинг банных печей — поясняем суть
Как рассчитать угол наклона пандуса?
Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).
Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4 ,8 2 + 0,4 2 ) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.
Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:
Единицы измерения уклона пандуса
стандартный по СП 59.13330.2012
1:20
5%
2,86 градуса
для временных сооружений
1:12
8%
4,76 градуса
при перепаде высот до 0,2 м
1:10
10%
5,71 градуса
Уклон пандуса по СНиП 35-01-2001 и СП 59.13330.2012
В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).
Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:
Съезды для тротуаров
Основная проблема малогабаритных групп населения – отсутствие условий для комфортного передвижения. Если в некоторых зданиях или рядом с ними установлены наклонные конструкции, то на пешеходных дорожках всё печально. Как известно, поверхность тротуаров расположена выше дорожного покрытия. Поэтому при пересечении тротуара с автомобильной дорогой, образуется перепад высот. Он, как правило, составляет 10-15 см, что лишает инвалида возможности передвижения без посторонней помощи.
По этой причине, при пересечении дорог, тротуары также должны оборудоваться небольшими пандусами. Они должны соответствовать следующим характеристикам:
- минимальная ширина – 180 см (для двухстороннего движения);
- максимальный уклон – 5% (соотношение 1:20);
- если тротуар располагается рядом со зданием, допускается наклон до 10%;
- поперечный уклон – 1-2%;
- по возможности пешеходные дорожки и съезды для тротуаров, должны иметь ограждения высотой не менее 5 см.
Инвалидам недоступны многие вещи. Самое банальное – комфортное и свободное передвижение. По этой причине лестничные конструкции и входы в здания должны оборудоваться наклонными конструкциями
Но самое важное, чтобы пандусы изготавливались в соответствии со СНиП, т.к. это значительно повысит надёжность конструкции и комфорт от использования
Также вы можете почитать о требованиях ГОСТ к размерам пандусов для инвалидов.
