Пандусы для инвалидов складные на лестничный марш

Оглавление

Виды пандусов для подъездов

Существуют два вида пандусов:

стационарные
аппарели (переносные, откидные и пр.).

Стационарные представляют собой монолитные наклонные плоскости из бетона, металла. Монтируются в тех местах, где есть достаточно места для прохода рядом. Установка таких элементов строительства закладывается на стадии проектирования здания.

Мобильные пандусы или аппарели могут быть приставными (съемными), откидными, телескопическими, складными секционными.

Съёмная аппарель может применяться в тех случаях, где есть на входе в подъезд максимум 2-3 ступени и эту площадку можно оставлять в самом подъезде.
Откидной устанавливают в тех пространствах, где ограничена ширина лестничного марша и есть ограждения, куда можно смонтировать устройство.
Телескопические элементы, как один из вариантов съемного пандуса, применяется при большом значении угла подъема. Также как и съемный, может временно храниться в подъезде.
Двухсекционный складной – одна из разновидностей откидного пандуса. Применяется в случае обеспечения проезда широких колясок. Превышает по компактности обычный, откидной. Устанавливается со стороны перилл на лестничном марше.

Это интересно: Вальмовая крыша для дома

Виды пандусов

Пандус представляет собой маленькую площадку, установленную под углом, которая закрывает неровности лестницы или бордюра. Это может быть цельная поверхность, а может быть просто две параллельных рельсы, по которым могут спокойно, без препятствий, проехать колоса детской или инвалидной коляски.

Конструкция пандусов может быть разная, в зависимости от того, какую цель вы преследуете, устанавливая такое вспомогательное крепление и, даже, независимо от цели назначения, пандусы различаются по материалу изготовления: деревянные, металлические и бетонные… стационарные, съемные или откидные. А, например, инвалиду-колясочнику, подойдет идеальный вариант мобильного пандуса, который легко складывается и перевозится в автомобиле.

Ориентируясь на практические отзывы, популярными пандусами считаются двухпролетные. Это просто-напросто две параллельные рельсы, которые не закрывают ступеньки, что делает спуск мамы с коляской или человека, который сопровождает инвалида-колясочника – абсолютно безопасным.

Для людей с ограниченными способностями, передвигающихся самостоятельно, лучше соорудить однопролетный пандус. Такой вариант, как правило, устанавливается в государственных организациях или подземных переходах. Колеса надежно идут по сплошному накату бетона, плитки, дерева или металла, обеспечивая надежную адгезию с резиновыми колесами коляски

В таком варианте очень важно наличие перил, которые должны быть установлены на уровне рук сидящего человека

В многоквартирном доме очень выигрывает вариант выдвижных или откидных пандусов. Они не переносятся с места на место, но позволяют использовать себя только в необходимых случаях, не мешая движению в другие моменты. Но, в любом случае, пандус в подъезде высотки должен быть универсальным и удобным для всех, а самое главное – безопасным. Поэтому вариант однопролетного лучше не рассматривать, дабы соблюсти общие интересы.

Изготавливая пандус, не важно из какого материала и для каких конкретно целей, есть несколько неукоснительных алгоритмов, которые желательно соблюдать:

Угол подъема. Для спуска, согласно нормативам, угол не должен превышать восемь градусов, а для подъема стоит норма в два градуса. Но, согласно ГОСТу, в определенных случаях разрешен монтаж конструкции, где допустимое значение может быть превышено на основании соответствующих документов.
Длина рельсы должна соответствовать размеру лестницы. Если есть возможность для маневров, то лучше сделать пандус длиннее ступеней, тогда угол наклона станет меньше, что облегчит спуск и подъем, а также сделает их более удобным и безопасным.
Затевая сооружение пандуса в многоквартирном подъезде, заручитесь согласием большинства жильцов и документом из домоуправления.
При монтаже пандуса проследите, чтобы элементы конструкции не выходили за ее пределы в целях безопасного передвижения остальных жильцов дома.
В случае, если вы монтируете металлический пандус, убедитесь, что выбранный материал не будет утяжелять конструкцию, которая в готовом виде не должна быть тяжелой и жесткой. Иначе, пандус не прослужит долго.
Обязательно наличие шумопоглощающих и амортизирующих прокладок, чтобы не поступало жалоб от жильцов нижних этажей.

Типы пандусов.

Различают три основных типа пандусов:

Стационарные.

Они предназначены для длительной эксплуатации. Их постройка предусматривается на стадии разработки проекта здания.

Такие конструкции устанавливаются на входе дома или магазинов. Пандусы могут быть одно- или двухпролетными, монолитными или П-образными.

Чаще всего они изготавливаются из металла или бетона.

Цена устройства стационарного пандуса для инвалидов начинается от 15 500 руб/п.м.

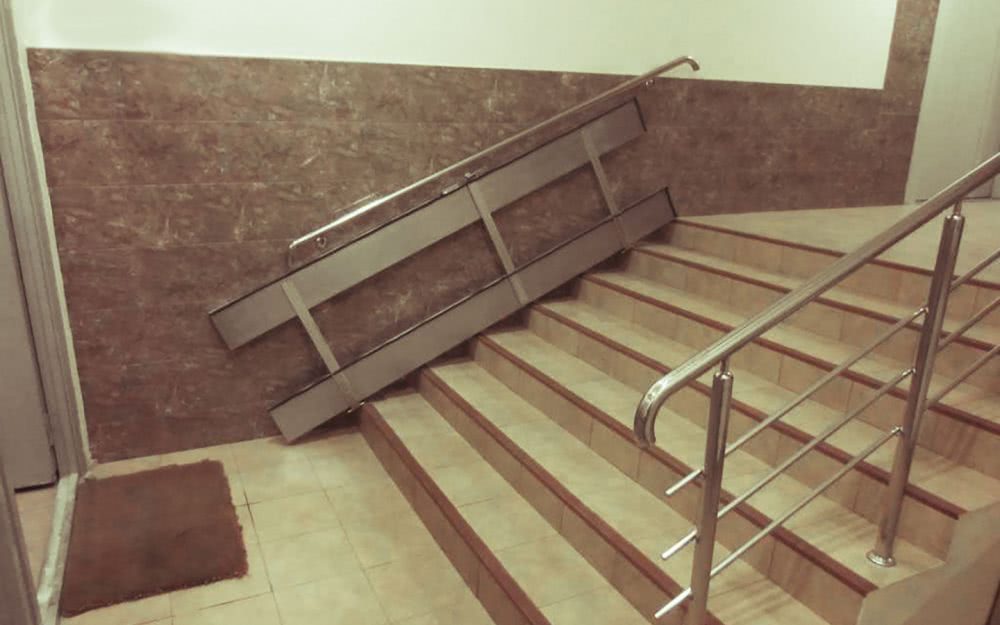

Откидные пандусы являются несъемными, но при этом могут складываться или отодвигаться для обеспечения свободного прохода.

Такие конструкции чаще всего устанавливаются в подъездах жилых домов. Откидной пандус может иметь вид платформы или двух параллельных полотен.

Изготавливаются такие изделия из металла или легких алюминиевых сплавов.

Цена откидного пандуса зависит от вида используемых материалов (алюминий или сталь), конструкции и его длины. Обычно цены начинаются от 5000 руб/п.м.

Съемные пандусы относятся к разряду мобильных конструкций. Учитывая такую специфику, они, как правило, изготавливаются из дюралюминия. Этот вид изделий в свою очередь делится на три подвида:

Телескопические конструкции, выдвигаясь, увеличиваются в размерах в несколько раз. Такие пандусы удобны при заезде в транспорт или для подъема по лестнице. Они имеют разные габаритные размеры. Средний показатель их грузоподъемности ориентировочно 400 кг;

Рампа используется, когда необходимо преодолеть порог или бордюр. Это складная конструкция. Она отличается небольшими размерами и легкой установкой. Изготавливается из металла и резины. Ширина пандуса – до 85 см. С его помощью можно преодолевать препятствия высотой 3-15 см.;

рампа из алюминия

Ролл-пандус является последней разработкой в данной области. Благодаря особенностям конструкции он может складываться в рулон наподобие коврика. Изделие удобное, легкое и компактное. Для его изготовления используется прочный авиационный алюминий.

Входящие в состав пандуса секции являются съемными, поэтому длину конструкции можно изменять.

Аппарель и виды пандусов

Аппарели по своей сути представляют то же самое, что и пандус, то есть наклонные площадки, платформы или рампы, соединяющие две горизонтальные поверхности, находящиеся на различной высоте. Тогда как термин пандус, применяемый для детских и инвалидных колясок, зачастую относится к конструкции, состоящей из двух металлических полозьев.

Аппарелью в большинстве случаев называют одну или две широкие площадки, но принципиальной разницы между этими приспособлениями не существует. Любой из обустроенных видов данных конструкций, предназначенных для детей или инвалидов, обязан отвечать основным предписаниям ГОСТа и СНиПа РФ.

Благодаря такому соответствию, сооружения будут абсолютно безопасными для здоровья, жизни, а также имущества окружающих граждан, особенно пожилых, которые тоже относятся к маломобильным. В настоящее время существует множество вариаций пандусов и аппарелей, что позволяет подобрать подходящий для каждого конкретного здания, участка дороги или человека.

Несъемные устройства

Стационарные пандусы – фиксированные конструкции, которые обустраиваются на ступенях с максимальным учетом условий местности и архитектурных особенностей строения. Используемый для их изготовления строительный материал является очень прочным и долговечным и, как правило, достаточно тяжелым.

Данные конструкции бывают как однопролетными, так и многопролетными и обязательно должны дополняться перилами, в противном случае не будут отвечать существующим правилам. Откидные пандусы бывают при необходимости складные, в результате чего не располагаются на лестничной клетке все время.

Это жесткое приспособление поднимается вертикально с помощью специальных петель и закрепляется у стены или стандартных перил защелками. Откидной пандус, стоящий в подъезде многоквартирного здания, обеспечивает свободный проход по ступенькам лестницы и доступ к перилам всем жильцам. Подобные виды конструкций зачастую устанавливаются в общественном транспорте.

Но, к огромному сожалению, легкие и в то же время прочные модели, изготовленные из алюминия, нередко становятся приманкой для охотников за цветными металлами. Выдвижные приспособления устанавливаются в современном общественном транспорте и имеют автоматизированное управление, благодаря чему инвалидам не приходится его самостоятельно разбирать.

Съемные пологие дорожки

Раздвижные телескопические пандусы – это переносные, облегченные универсальные приспособления, созданные из двух отдельных аппарелей. Габариты и вес в разобранном и собранном состоянии для различных моделей отличаются, но все они изготовлены из прочного материала, чаще всего алюминия, имеют противоскользящее покрытие и способны выдержать 200-400 кг.

Переносной телескопический пандус для инвалидов идеально подходит для заезда в транспорт, по лестницам и прочим труднодоступным для коляски подъемам. Его можно раздвинуть на требуемую длину или, наоборот, к примеру, при преодолении порогов, пользоваться в сложенном состоянии. Средняя длина составляет 1,5 м, поэтому такое устройство компактно, но в раздвинутом виде оно достигает 3,5 м.

Рулонные (ролл) пандусы последнее время приобретают популярность, так в рабочее положение они приводятся достаточно легко. А когда в них нет потребности, их можно свернуть в рулон, максимально удобный для хранения. Они могут состоять из одной сплошной аппарели либо из двух отдельных. Такие устройства сверхпрочные, легкие и доступны для использования в любые погодные условия.

Эти конструкции собираются из отдельных модулей, ввиду чего бывают различных габаритов, которые можно изменять по необходимости. На текущий момент это наиболее простая и удобная разновидность съемных приспособлений для инвалидных колясок, которая зачастую используется при проведении публичных мероприятий.

Пандусы для порогов – достаточно небольшие сооружения, которые зачастую изготавливаются из листа металла и могут быть предназначены для конкретного порога либо делаются разборными, подходящими для нескольких незначительных возвышений. Их еще называют перекатные пандусы.

Фото съемной раздвижной аппарели

Рампы – это наиболее мобильные сооружения, предоставляющие возможность преодолевать небольшие преграды на пути. Основными их преимуществами являются компактные размеры, малый вес и нестандартное строение.

Как сделать пандус самостоятельно

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Необходимые материалы и инструмент

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:

два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
профильная труба 25х50 мм длиной ¾ лестницы;
3 стальные дверные петли;
2 метра профильной трубы 25х32 мм;
полоса стальная 50х2,5 мм – 0,5 метра;
анкерные болты для крепления конструкции к стене;
поворотную или сдвижную защелку;
сварочные электроды.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба. С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию

С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.

Швеллера.

Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.

Порядок выполнения работ

Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.

В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:

приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
приварите петли одной стороной к поперечинам;
положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
приварите перемычки к швеллерам;
положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.

Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.

Что такое пандус в строительстве и проектировании

Официальное определение пандуса для инвалидов и других маломобильных групп населения содержится в СП 59.13330.2016 – это специальное сооружение, предназначенное для перемещения с одного уровня горизонтальной поверхности на другой, состоящее из маршей и площадок. Марши представляют собой сплошную горизонтальную наклонную, а площадки используются для отдыха и маневрирования. К маломобильным группам населения относятся не только инвалиды, но и другие категории граждан, чье передвижение стандартными способами по лестнице затруднено – люди с детскими колясками, лица с постоянно или временно ограниченными возможностями здоровья.

По сфере применения и особенностям конструкции пандусы делятся на следующие виды:

постоянные пандусы на входных группах объекта (на крыльце, на лестничных маршах), на внутренних переходах между этажами или разноуровневыми частями здания;
инвентарные пандусы – устройства для временного или эпизодического использования (сборно-разборные, выдвижные, откидные и иные пандусы);
бордюрные пандусы (съезды) без поручней – устанавливаются как уклон пешеходного пути для передвижения колясок и кресел.

Для нежилых зданий и МКД особое значение имеют стационарные пандусы, которые могут сразу проектироваться при строительстве, либо уже в ходе эксплуатации объекта. Инвентарные (временные) пандусы могут устанавливаться как дополнительное устройство, облегчающее передвижение инвалидов и иных лиц.

Нормативные акты

Требования об обеспечении безбарьерной среды для лиц с ограниченными возможностями указаны в Федеральном законе № 181-ФЗ “О социальной защите инвалидов”. Наличие пандусов нужно обеспечить в жилых, общественных и производственных зданиях, на физкультурно-спортивных объектах, учреждениях культуры, в местах массового и индивидуального отдыха граждан. Для проектирования и обустройства пандусов применяются следующие нормативные акты:

Градостроительный кодекс РФ (скачать);
Жилищный кодекс РФ (скачать);
Федеральный закон № 384-ФЗ (скачать);
Федеральный закон № 123-ФЗ (скачать);
СП 59.13330.2016 (скачать);
СП 137.13330.2012 (скачать).

Порядок согласования пандусов на территории Москвы регулируется местным законодательством. Если работы будут проводиться в нежилом здании, для согласований применяется Постановление Правительства Москвы от 27.08.2012 № 432-ПП. Аналогичные работы и согласование пандусов в МКД подпадают под Постановление Правительства Москвы от 25.10.2011 № 508-ПП.

Специальные СП и ГОСТ выбираются для проектирования пандусов в жилых, общественных и производственных зданиях. Выбор нормативных актов для согласования пандусов зависит от вида проекта и строительных работ (строительство, реконструкция или перепланировка), типа и правового статуса здания.

Простым языком

Установка пандусов является только одним из элементов для устранения барьеров и препятствий для малоподвижных групп населения. В обычной жизни пандусы нужны:

для людей, которые передвигаются на колясках самостоятельно, либо при помощи сопровождающих лиц;
для граждан, которые не могут передвигаться по стандартным лестницам ввиду ограничений здоровья (например, с ограничением по зрению);
людям с детскими колясками, которые по лестницам можно переносить только на руках.

Пандусы могут быть самых разнообразных конструкций – для одновременного передвижения одной коляски или человека, либо для движения в двух направлениях, на основе одного марша или в системе нескольких наклонных поверхностей и площадок. При любом виде конструкции нужно обеспечить безопасность передвижения, установить поручни и ограждающие элементы, соблюсти нормы по максимально допустимому наклону. Также специальные требования есть для материалов и конструкций пандусов. Они должны соответствовать нормам пожарной и санитарно-гигиенической безопасности.

Пандус можно спроектировать непосредственно на общей лестнице, либо как отдельную систему для перемещения

Разновидности конструкций

Пандус – наклонная плоскость, заменяющая лестницу инвалидам или просто пожилым людям, которым сложно подниматься по обычным ступеням. Размеры сооружения всегда больше, чем обычной лестницы, поскольку очень небольшой угол наклона требует, соответственно, большой длины марша. А так как последнее не всегда осуществимо, то на сегодня разработано несколько моделей для разных обстоятельств.

Несъемные – сооружения, зафиксированные на одном месте. Это более или менее привычные стационарные конструкции: их можно видеть в подъездах, на спусках в подземный переход на лестницах в магазинах. Пользуются ними не только инвалиды, но и молодые мамы, так как спуск идеально подходит для движения детской коляски.

В эту же категорию относят откидные модели – их раскладывают по мере надобности, а после использования складывают, чтобы спуски не мешали обычному движению. Как правило, откидной пандус в подъезде появляется в том случае, когда стационарный вариант установить уже нельзя.

Съемные – это мобильные конструкции, которые монтируются и демонтируются по мере надобности. Удобны тем, что при необходимости их можно установить в любом месте. Конструкция их тоже заметно различается. Так, телескопические устройства состоят из выдвижных секций, ролл-пандус – из складных секций, этот вариант относят к самым прочным и легким. Рампа – самое небольшое складное устройство, благодаря которому инвалид может преодолеть бордюр или высокий порог. На фото – телескопическая алюминиевая конструкция.

Соорудить подобную конструкцию можно и своими руками. Чертеж ее очень прост, в качестве материала в частном доме можно запросто использовать дерево

Важно здесь соблюсти все требования СНиП

Запрос установки пандуса в подъезде

В новостройках сейчас уже имеются пандусы в каждом подъезде, а вот дома из старого фонда ими не оборудованы. Но каждый нуждающийся в этом устройстве житель имеет право запросить его установку. Это право провозглашает закон. Если же в подъезде производится капитальный ремонт, то конструкция должна быть установлена в его рамках.

Подача заявления осуществляется в органы социальной защиты с указанием места установки и конструкции пандуса (стационарный или откидной). Заявление пишется на имя начальника социальной защиты или управляющей компании и направляется по почтовому адресу или вручается лично в руки.

Помимо самого заявления, необходимо также подать следующие документы:

Свидетельство о собственности на жилплощадь.
В случае если инвалид – взрослый человек, то нужна копия паспорта, если же ребенок, то нужна копия свидетельства о рождении.
Справка от лечащего врача с указанием инвалидности.
Справка о составе семьи инвалида.

Если принято положительное решение об установке, то администрация района направляет на место монтажа специалистов для оценки стоимости работ и количества материала.

Важно! Установка будет произведена после подачи заявления через несколько месяцев. Во время установки должен обязательно присутствовать один из заинтересованных лиц, чтобы проконтролировать монтаж

Нужно обязательно позвонить предварительно в администрацию или социальную защиту и согласовать время прихода специалистов

Во время установки должен обязательно присутствовать один из заинтересованных лиц, чтобы проконтролировать монтаж. Нужно обязательно позвонить предварительно в администрацию или социальную защиту и согласовать время прихода специалистов.

Если в подъезде живет несколько инвалидов, то пандус должен обязательно подходить под каждую коляску, поэтому об этом стоит сказать заранее, ведь переделать готовую конструкцию намного сложнее, чем установить новую уже правильную.

Нужно четко проконтролировать с какой стороны устанавливается пандус, не будет ли открытая дверь или другое препятствие мешать движению по нему, а также будут соблюдены все нормы строительства.

Крепление откидного пандуса

Не для всех домов подходит стационарный пандус. Для этого можно выбрать откидной вид. Он будет лучшим выбором для подъездов с шириной лестницы меньше 160 см.

Технология установки практически такая же как и у стационарной. Размещенная конструкция будет удобной для передвижения.

К преимуществам откидного пандуса относят:

Возможность установки на любой лестнице. При отсутствии пространства около стены, ее крепят на ступеньках и перилах;
Подобны стационарным моделям, нужно лишь перевести его в открытое положение;
Когда конструкция в закрытом виде, то она не мешает людям;
Эксплуатируется изделие очень легко: для открывания и закрывания требуется не больше 10-15 секунд.
Небольшой вес. Конструкция будет удобна для молодых мам, которым нужно постоянно вывозить детский транспорт;
Для изготовления используется оцинкованная сталь, поэтому изделие смотрится оригинально. Материал надежный и не нуждается в особом уходе. Создается конструкция по ГОСТу.

Обычно используются полозья с размерами 40*190*40. Поскольку изделие будет лучше стандартного, то оно применяется для разных моделей детского транспорта.

Закон регулирует принципы крепления конструкции.

При установке пандуса в домах нужно соблюдать следующие правила:

В качестве материала не может использоваться керамическая плитка. Так как она скользит, то это опасно для здоровья.

Выбирать материал нужно на основе участка крепления, поскольку в разных местах условия эксплуатации отличаются. Должны быть параллельные поручни без острых граней. Угол размещения конструкции необходим не больше 8 градусов;

Если выбирается стационарный вид, то перед и за ним должна быть площадка. Только при установке по всем требованиям передвижение по поверхности будет безопасным;
Обязательно должны быть перила, благодаря которым упрощается процесс спуска и устраняется травмоопасность;
Установочные работы выполняются на основе СНИПа. Это позволяет защитить людей от возможности травмирования.

При изготовлении приспособлений учитываются типы транспорта, чтобы подъем и спуск был легким. В некоторых случаях изделие изменяют под параметры лестницы, но это нужно только для облегчения пользования конструкцией;

Во время проектирования необходимо учесть много факторов, в том числе и угол установки.
