Пандус для инвалидов размеры требования гост уклон

Размеры инвалидной коляски

Для инвалидов, передвигающихся в специальных колясках, создаются особые условия, благодаря которым они получают непосредственный доступ к любым пространствам и объектам

Поэтому так важно знать точные размеры инвалидных кресел-колясок, чтобы проектировать:. Зная стандартизованную величину, легче создать благоприятную среду, в которой лица с ограниченными физическими возможностями ощущали бы себя безопасно и уверенно. Зная стандартизованную величину, легче создать благоприятную среду, в которой лица с ограниченными физическими возможностями ощущали бы себя безопасно и уверенно

Зная стандартизованную величину, легче создать благоприятную среду, в которой лица с ограниченными физическими возможностями ощущали бы себя безопасно и уверенно.

Посмотреть все товары категории: Инвалидные коляски

От чего зависит размер кресла-коляски?

Во-первых, от модели, разновидности конструкции и от типа устройства. В среднем коляски весят:

Существует также коляска для инвалида, размеры которой рассчитаны на увеличенную грузоподъемность. Она предназначена для полных людей. Оснащена двойной рамой с усилительными элементами и сиденьем расширенного типа.

Размер сиденья

Средняя ширина 38 см – 54 см. Ориентир – на комплекцию пациента, а также на ряд иных составляющих.

Если сиденье чрезмерно широкое:

• спина будет плохо прилегать к спинке и тяжело фиксироваться,
• инвалидная коляска не пройдет в дверь и не войдет в лифт,
• больной не сможет свободно дотянуться до обода колес,
• человек будет сидеть в неудобной позе, заваливаться набок, отчего искривятся позвоночный столб и таз.

Если сиденье уже, чем надо:

• пациент будет скован, не сможет повернуть туловище, поскольку ограничится в движениях,
• возникнут пролежни из-за повышенного давления на седалищные бугры.
• возникнут проблемы с верхней одеждой в зимний период.

Если размеры инвалидной коляски (сиденья) выбраны правильно:

• больного ничего не будет стеснять,
• человек получит надлежащую зону для поворота туловища и жестикуляции,
• кровообращение станет равномерным во всех частях тела,
• между стенкой кресла и бедром сидящего свободно поместится средняя по величине книга.

Немаловажна и глубина. Она подбирается с учетом расстояния от коленей до края бедер в согнутом состоянии. От полученных данных отминусовывают примерно 5-7 см. Если глубина подобрана неверно, инвалид рискует выпасть при активном движении коляски или получить сдавливание седалищного нерва, а также пролежни из-за нарушенного кровообращения.

Размеры инвалидной коляски ГОСТ стандарта

1. Длина по горизонтали между выступающими задними и передними элементами – 120 см.

1. Ширина по горизонтали между выступающими боковыми элементами при полной раскладке – 70 см 4 мм.

1. В высоту по вертикали от самой выступающей верхней детали до пола – 109 см.

1. У колясок, предназначенных для грузных больных и пациентов с ампутированными конечностями, длина увеличивается до 175 см, ширина – до 81 см.

1. Размеры инвалидной коляски на ручном управлении должны учитывать зазор между стеной и приводом ободов ведущих колес.

Инвалидная коляска (размеры) взрослая = размеры одежды

Также существует привязка ширины инвалидных колясок к размеру одежды:

• до 46 – 38-40 см,
• от 48 до 50 – 42-43 см,
• от 52 до 54 – 44-46 см,
• от 54 – 48-58 см.

Коляска для инвалида: размеры в зависимости от типа

Существует разделение по группам, исходя из разновидности колясок:

• комнатная – 62 см в ширину или 67 см при максимальной длине 110 см.
• прогулочная – 70 см 4 мм в ширину при длине 116 см.

Последнее устройство шире в силу необходимости использовать устойчивые колеса. Размер колеи инвалидной коляски этого типа намного больше, чем у первой из-за пневматических колес, которые обеспечивают достаточную стабильность передвижения по неровным дорогам.

Купить инвалидную коляску Вы можете в нашем магазине со скидкой 5 %. Чтобы получить скидку воспользуйтесь промокодом: СКИДКА2017

Размеры инвалидной коляски Размеры инвалидной коляски, размеры кресел-колясок по ГОСТ. Читайте про ширину и высоту инвалидных колясок для взрослых. От чего зависит размер кресла-коляски? Какие бывают размеры в зависимости от типа.

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

Подбор оптимальной ширины.

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП , их размеры должны соответствовать следующим показателям:

• ширина — не менее 1850 мм;
• глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
• размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

• на едином прямом марше — 900х1400 мм;
• при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
• при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
• на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

Откидная платформа для подъема на площадку первого этажа.

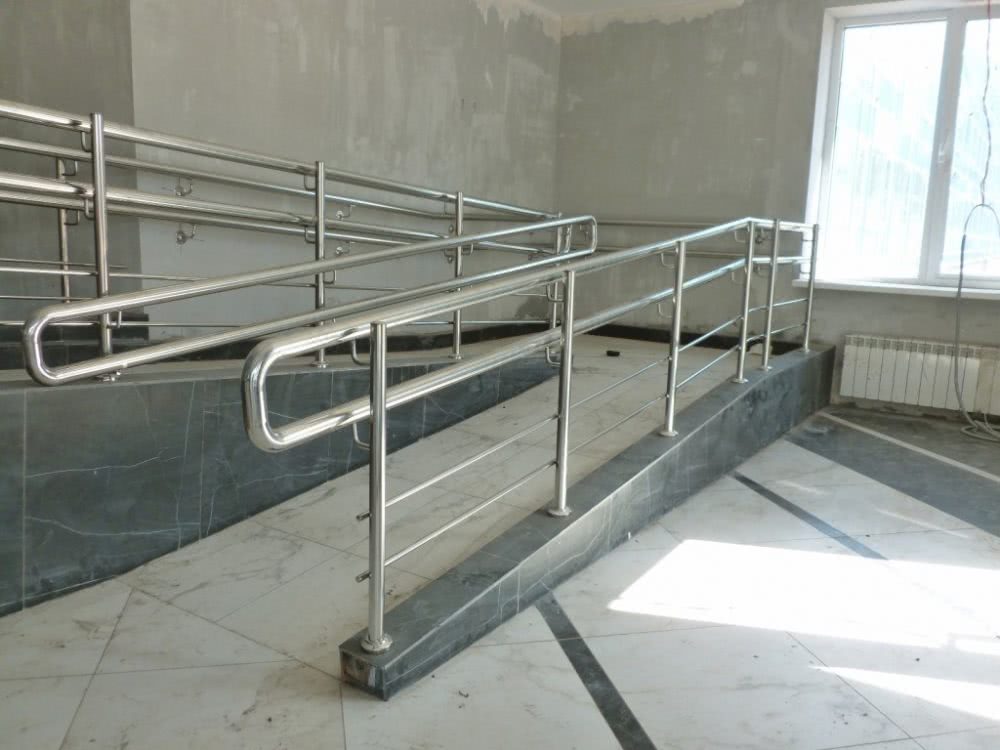

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

• установка на всех участках наклонных дорожек и горизонтальных площадок;
• высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
• расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
• крепление ограждений производится только с наружной торцевой стороны;
• на окончании нижнего марша перила и поручни должны выступать на 300 мм;
• сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

Нормативные размеры поручней.

Это интересно: Почему трескается штукатурка при высыхании: распишем главное

Планируем установку пандуса. Важные моменты

В первую очередь, надо правильно подобрать конструкцию устройства доступности

Важно учесть интересы всех групп населения. Пандус не должен ограничивать свободу перемещения пешеходов или ущемлять права жильцов многоквартирных жилых домов, создавать препятствия или затруднять передвижение

Такое архитектурное дополнение должно строго соответствовать всем техническим нормам, быть надежным и безопасным для всех “участников движения”.

Пример грамотного расположения пандуса на ступенях

Несколько важных аспектов, которые следует учесть при конструировании пандуса:

Для малоподвижных групп населения выпускают разнообразные модели инвалидных колясок. Они, например, имеют разное число колес, которые могут отличаться по высоте и толщине. Также есть коляски для детей-инвалидов, которые имеют свои размеры и особенности. По техническим критериям средства передвижения определяют конструкцию спуска, его ширину, высоту, расположение перил. Такой подход (строительство пандуса под конкретную инвалидную коляску) возможен, когда эксплуатировать площадку будет только один человек, например, пандус в подъезде, где проживает колясочник.

Размер среднестатистического кресла-коляски для взрослых

Если пандус, предназначенный для инвалидов, устраивают на общественной территории, то он должен удовлетворять потребности максимально возможного количества моделей колясок, то есть должен быть максимально универсальным. Оптимальный вариант: спроектировать устройство доступности подходящее как для маломобильных граждан, так и мобильных пешеходов с детскими колясками.

Универсальный пандус подходит под различные модели инвалидных кресел, а также детских колясок

Важный элемент – наличие перегородок между полозьями, по которым перемещается коляска. Соединительные перегородки необходимо установить так, чтобы они не мешали пешеходам, не создавали аварийные ситуации.

В данном случае перегородки установлены на угловой части ступеней, что очень удобно

• Причиной неприятностей могут стать выступающий крепеж, другие непродуманные детали конструкции. Поэтому устройства доступности для маломобильных групп населения «кустарного» производства устанавливать не рационально. Особенно с учетом того, что отвечать за травмирование граждан или испорченное имущество придется владельцу такого спуска. Следовательно, обустройство пандуса практичнее доверить профессионалам.
• Выбирая материал, стоит учитывать месторасположение конструкции и надежность ее крепления. Изделие из дорогостоящего материала могут попросту украсть. Особенно, если пандус не является стационарным или закреплен не достаточно надежно.
• Важный показатель – вес конструкции. Например, пандусы из металла не рекомендуют устанавливать на деревянные лестницы в частных домах, чтобы не разрушались ступени.

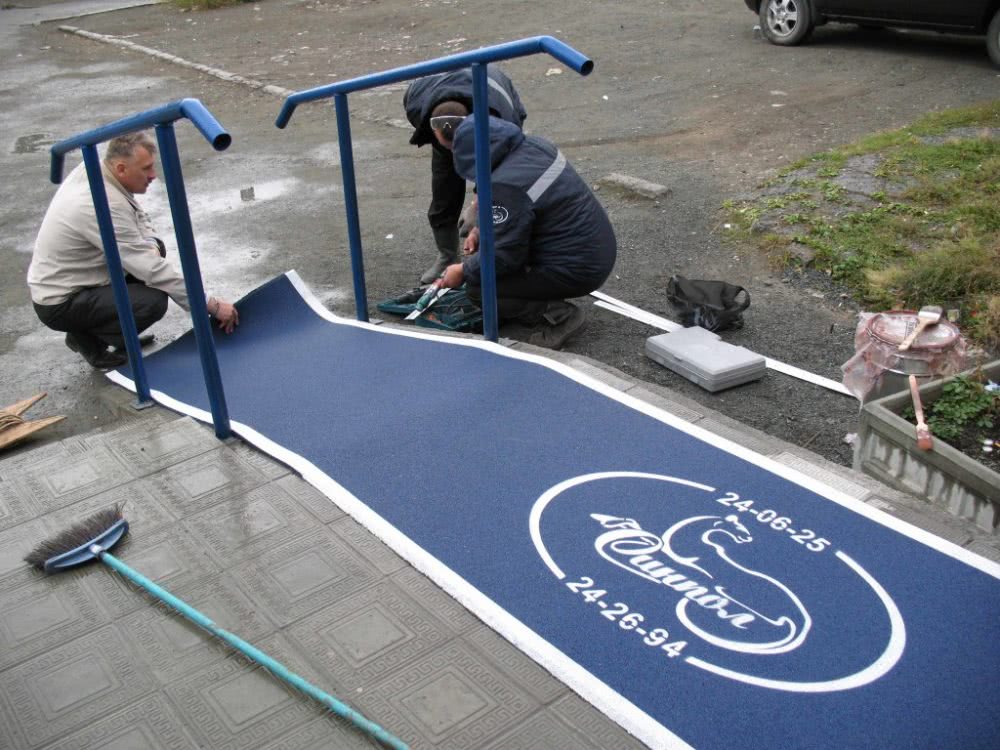

• Безопасное использование пандусов предполагает специальное покрытие для предотвращения скольжения, например, резиновое. На открытых пространствах устанавливают конструкции с рефренной поверхностью. Такое решение значительно облегчает процесс спуска и подъема человека в инвалидной коляске.

С подобным покрытием пандусом безопасно пользоваться в любую погоду

Общие принципы устройства пандусов

Пандус – пологая плоскость для преодоления вертикальных перепадов (ступеней, порогов) на путях движения. Рассчитан на самостоятельное передвижение инвалидов на колясках. Используется на входах в здания и на перепадах уровней поверхности пола в помещениях. Согласно действующим требованиям, в здания требуется не менее одного входа, оборудованного для лиц с органичными возможностями.

Основное приспособление – это пандус для инвалидов. Предназначен для создания удобных зон перемещения инвалидов в колясках и иных мало мобильных групп населения. Установка обязательна при разницах уровня поверхностей более чем на 40мм. Поэтому устройствами самостоятельного перемещения необходимо дублировать лестницы в местах пользования колясочниками.

По конструктивному типу можно выделить пандусы:

• стационарные (не меняющие конфигурацию, форму и иные параметры);
• нестационарные (откидные, приставные (съемные), телескопические, рулонные).

Пандусы для инвалидов желательно выполнять стационарными из долговечных материалов, обеспечивающих стилевое единство конструкции с общим обликом здания.

Стационарные выполняют из железобетонных элементов, реже стальными. Не стационарные выполняют из облегченных металлических частей (профилей, рифленого листа). В каждом случае оптимальный вариант выбирается индивидуально, в зависимости от условий его размещения и требований к эксплуатации.

Правильно выбранный тип пандуса для колясок удобен и эстетичен и не нарушает стилевого решения объекта.

Это интересно: Домофоны с видеонаблюдением для частного дома: освещаем в общих чертах

Варианты пандусов для детских колясок

Для беспрепятственного проезда детской коляски по лестничным пролетам, преодоления небольших ступеней и высоких входных площадок жилой дом может быть оборудован одним из 4-х видов пандусов:

Итак, чтобы в подъезде дома не занимать ценнейшие метры, лучше всего выбирать именно откидной вариант пандуса для детских колясок. Доступная цена, любая длина, а также портативное навесное расположение в сложенном виде — все это неоспоримые доводы в пользу именно откидного пандуса.

При выборе инвентарных, так называемых переносных пандусов, нужно брать во внимание их вес и габариты. Так как при ежедневных прогулках родителям, а иногда и бабушкам с дедушками, нужно будет по несколько раз в день их устанавливать и переносить

Но в использовании переносных пандусов есть свое неоспоримое преимущество – съёмные пандусы можно использовать на нескольких маршах.

Широкий, изготавливается по индивидуальным размерам, может быть любой длины и иметь ограждения. Соответствует нормативам.

Требует наличия свободного пространства, площадок для въезда, имеет максимальную грузоподъёмность.

Относится к дорогому ценовому сегменту.

Состоит из 2 стандартных полозьев шириной 190 / 200 мм, или 2 разношироких аппарелей — 190 и 410 мм. Полозья соединяются между собой перемычками. Общая ширина пандуса — 680 / 700 мм или 910 мм (у разношироких полозьев). Может иметь любую длину. Ширина между швеллерами может изменяться под ширину колёсной базы, но ширина самих полозьев стандартная.

Опирается на все ступени марша, простой и удобный в эксплуатации, в откинутом виде не занимает места и не мешает передвижению по лестницам другим жителям.

Состоит из одной сплошной платформы, которая легко складывается по длине (может также складываться и по ширине). Подходит для всех типов детских колясок, но при этом имеет стандартную ширину 700-750 мм и ограниченную длину (как правило, до 2,5 м), поэтому это вариант для невысоких входных площадок или лестничных маршей

Применяется на невысоких лестничных маршах и входных площадках. Переносной, не требует монтажа. Требуется место для хранения.

Относится к средней ценовой категории.

Состоит из 2 развижных полозьев, совместим с большинством типов детских колясок, но при этом имеет стандартную ширину полозьев и ограниченную длину (как правило, до 3-3,6 м).

Достаточно лёгкий в переноске, не требует монтажа. Требуется место для хранения.

Относится к средней ценовой категории.

Конструктивные особенности

Конструкция пандуса зависит от его назначения, места установки, и других условий. Выделяют такие виды:

• стационарные;
• откидные;
• съемные (портативные).

Стационарные пандусы

Стационарные устройства строят для долговременного использования, их размещают возле входа в различные здания, на ступенях подземных переходов и метро и других общественных местах. Устанавливают одно- и двухпролетные стационарные конструкции, но иногда пандус может иметь и больше пролетов. Материал для таких пандусов – металл и бетон.

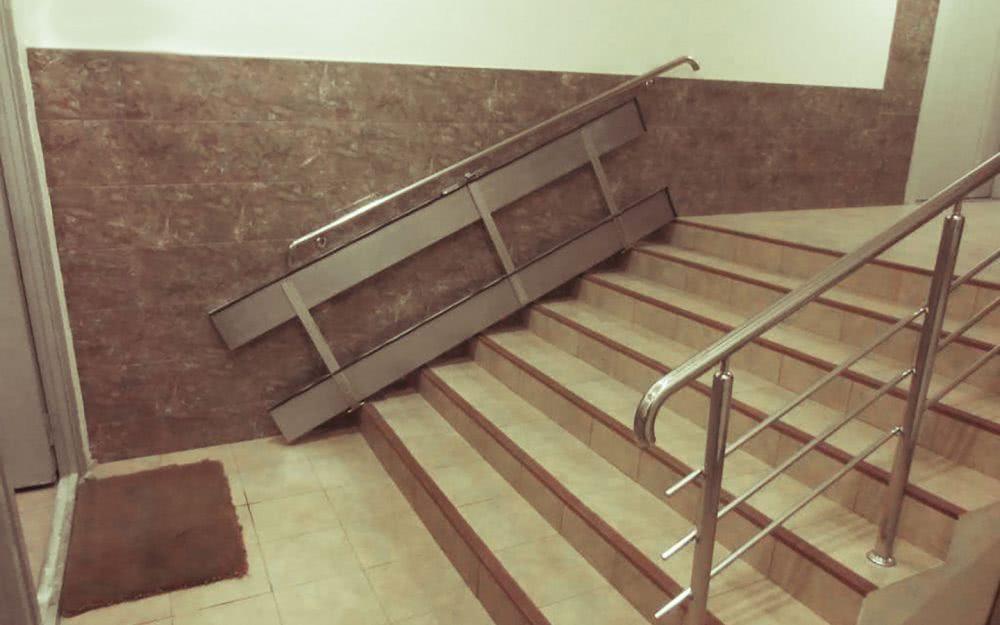

Откидные пандусы

Внешне похожи на стационарные конструкции. Основное отличие – наличие откидного механизма, который позволяет использовать конструкцию только при необходимости.

Лестничный марш, оборудованный таким устройством, остается свободным большую часть времени и не создает неудобств жильцам. Часто применяются в подъездах жилых домов, в частных домостроениях. Их можно использовать и для детских колясок. Откидными пандусами специальной конструкции комплектуют троллейбусы и трамваи. Для обустройства простейшего откидного спуска, изготовленного из металла, необходимо:

• Два стандартных швеллера, длина которых соответствует длине лестничного марша. Толщина балок подбирается с учетом двух важных условий: они должны выдерживать определенную нагрузку, но при этом они не должны быть тяжелыми, так как устройство будет постоянно подниматься и опускаться.
• Распорки, соединяющие две швеллерных балки, подбирают толщиной до 5 мм, шириной – до 40 мм. Аппарели можно сделать из стальных уголков или полос толстолистовой стали.
• В качестве поворотной системы можно использовать мощные дверные петли. Их необходимо прочно закрепить на стене (не менее трех крепежных деталей на одну петлю).
• Необходимо предусмотреть надежное устройство, которое будет фиксировать конструкцию в вертикальном положении. Это устройство (защелка) должно легко открываться и закрываться.

Замеры для изготовления откидного пандуса.

Естественно, человеку с ограниченными возможностями самому не справиться с откидным пандусом. Ни опустить пандус самостоятельно, ни подняться инвалид не сможет. Да и спуститься одному – не получиться, нужна помощь: очень крутой уклон. Но такое приспособление дает возможность представителям малоподвижных групп населения выйти из дома с одним сопровождающим. Без такого пандуса, спустить/ поднять человека на инвалидной коляске сможет только несколько человек. Стоит учитывать, что, несмотря на простоту конструкции откидного пандуса, промышленное изделие – оптимальный вариант в плане качества, надежности, долговечности и удобства эксплуатации.

Съемный пандус

Съемные пандусы условно делят на:

Рельсовые конструкции – две раздельные направляющие (рельсы). Они имеют небольшие бортики. Рельсы располагают так, чтобы по ним проехали колеса данной инвалидной коляски, расстояние между направляющими можно быстро изменять. Такие пандусы можно отнести к универсальным, их легко устанавливать. Недостаток – отсутствие поручней, на крутом подъеме маломобильному человеку понадобится помощь.

Платформа – плоская площадка для подъема/спуска по лестницам, а также выезда/заезда из приспособленного автотранспорта. Изготавливают из нержавейки и алюминия. Поверхность специально обработана, чтобы предотвратить скольжение.

Роллопандус в сложенном и разложенном виде

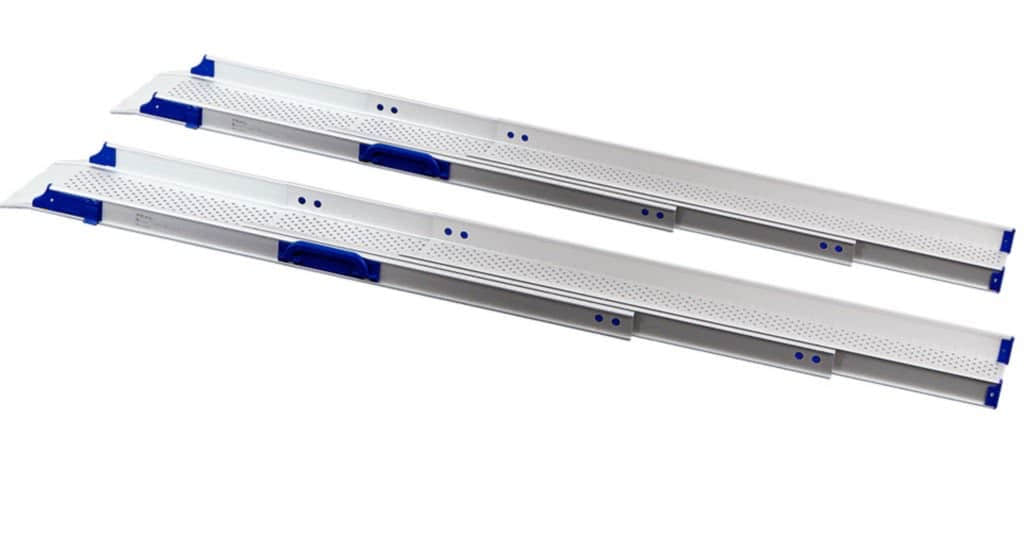

Телескопические (раздвижные) устройства – относятся к универсальным, их используют в местах большого пассажиропотока. Такие пандусы не мешают движению пешеходов и обеспечивают мобильность инвалидам. Изготовляют их из прочных металлических сплавов, способных выдерживать большие нагрузки без деформации и разрушения.

Рампы или, как их еще называют, пандусы для порога, служат для преодоления незначительных препятствий: бордюров, выступов, порогов. Выпускают также складные рампы. Их удобно транспортировать и монтировать. Выполнить сборку и разборку такого устройства инвалиды могут без постороннего участия. С их помощью можно преодолевать барьеры высотой до 15 см. Такие пандус изготавливают из резины или металла. К недостаткам можно отнести то, что при их установке блокируется дверь.

Сегодня есть возможности сделать наши города безбарьерными для маломобильных групп населения. Различные пандусы для инвалидов помогут сделать доступным любое здание

Главное, желание и правильный подход к решению этой важной общественной проблемы. Последствия неправильно сконструированных пандусов

Как рассчитать пандус

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (это пожарозащитные системы). Так вот в строительных прописано — 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут — 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” или Свод правил СП 59.13330.2012 “Доступность зданий и сооружений для маломобильных групп населения”.

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

в избранное ссылка отблагодарить

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

• максимальная высота марша – 80 см;
• минимальная ширина винтового изделия (при полном повороте) – 200 см;
• минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
• вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
• минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
• максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

• 1:20 (на 1 см высоты должно приходиться 20 см длины);
• 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
• 2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

• 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
• 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

• поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
• перила должны быть круглого сечения;
• диаметр поручня – 3-5 см (оптимальный размер – 4 см);
• минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
• с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
• нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
• для детей ограждения следует устанавливать на высоте 50 см;
• поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;

• в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;

• расстояние между поручнями – 90-100 см;
• при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
• начало и конец конструкции должны маркироваться предупредительными полосами;
• с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

• модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
• если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
• чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
• установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
• чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

Нормы и требования к пандусам

Разработанные нормы и требования к конструкции должны обеспечить высокий уровень доступности для инвалидов, использующих коляски :

Также важным показателем являются поручни, т.к

являются важной сопутствующей частью к пандусам:

Другие требования для перил без конкретизированных показателей:

• не должны прерываться
• наличие маркировки
• изготавливаются из металла
• устанавливаются с обеих сторон

Долговечность и удобство

Прочность и долговечность зависит от надежности конструкции откидывания. Для облегчения веса и простоты откидывания полозья могут быть выполнены из алюминиевого профиля или из дерева. Расстояние между полозьями — не менее 78см (в осях). Выполненные таким образом скаты не требуют дополнительной отделки, кроме покраски. Покраску следует выполнять с учетом цветовых решений помещения, в котором он устанавливается. Он должен иметь нейтральный неброский цвет (например, серый) с сигнальными полосами желтого цвета на поверхностях в начале и конце наклонной плоскости. Они наиболее часто монтируются для колясок в жилых домах.

Важно обратить внимание на решение механизма откидывания, который обеспечивает надежность и простоту эксплуатации для всей конструкции

Пандус для инвалидов

Есть возможность установить его бесплатно, а если не получится, то за свой счет.

Установить пандус бесплатно.

Для этого обратитесь в одну из перечисленных ниже инстанций:

• • в управляющую компанию, ТСЖ, ЖК или ЖСК — в зависимости от того, кто в вашем случае осуществляет управление домом;
  • в администрацию города/района или в управу района;
  • в отдел социальной защиты вашего города/района.

Как подать заявление, мы подробно рассмотрим ниже. Муниципальная, региональная или федеральная комиссия проведет обследование вашего МКД, поговорит с живущими здесь инвалидами и определит, есть ли техническая возможность установить пандус. Если для этого будет требоваться реконструкция или капитальный ремонт здания, комиссия проведет оценку экономической целесообразности таких работ. В результате комиссия составит акт о проведении обследования. Также она выдаст заключение о возможности приспособления квартир инвалидов и общего имущества МКД под нужды инвалидов. Если решение будет положительным, то установку пандуса профинансируют за счет средств бюджетов субъекта РФ или органов местного самоуправления. Такое финансирование осуществляется на основании утвержденных государственных и муниципальных программ поддержки инвалидов. Если комиссия выдаст заключение об экономической нецелесообразности, у вас останется возможность сделать все своими силами.

Установить пандус за счет средств собственников.

Для этого сначала ваша управляющая организация (самостоятельно или при участии собственников) должна определить техническую возможность и целесообразность установки. Далее нужно провести общее собрание собственников, на котором принять решение о реконструкции в части оборудования МКД техническими устройствами для беспрепятственного доступа инвалидов в МКД. Решение будет принято, если “за” проголосовали не менее ⅔ голосов от общего количества голосов собственников (пункт 1 части 2 статьи 44 ЖК РФ, часть 1 статьи 46 ЖК РФ). Как и всегда на общих собраниях, нужно обязательно оформить принятое решение протоколом. На собрании также должен быть определен порядок финансирования работ по реконструкции с целью установки пандуса. Можно принять решение о финансировании за счет:

• ежемесячных платежей за содержание жилого помещения в МКД — подойдет, если работы не слишком затратные;
• целевых взносов собственников;
• средств Фонда капитального ремонта, если нормативным актом субъекта РФ предусмотрена возможность использовать эти средства на оборудование общего имущества под нужды маломобильных граждан (часть 2 статьи 166 ЖК РФ);
• дополнительно собранных собственниками взносов за капитальный ремонт сверх минимального размера взноса, установленного субъектом РФ (часть 3 статьи 166 ЖК РФ).

Похожие записи:

Отмостка своими руками Как построить дом из несъемной опалубки Технология укладки тротуарной плитки на бетонное основание В какой последовательности делают ремонт в квартире Как прибивать вагонку: выбор материалов и способа монтажа Пространство под лестницей: 43 идеи использования
