Если узкое сиденье
Да это так, но какие последствия могут быть:
- При узком сиденье, ноги прижимаются боковинами, за счет чего, происходит зажатие тканей
и замедление кровообращения. Вследствие, чего, начинается не проходящая
краснота, постепенно перерастающая в пролежни; - Так
же на внутренней стороне ног, ближе к паху, происходит зажимание. Вследствие
чего ноги потеют чаще. И поверхность кожи становится постоянно влажной. К каким
последствиям это приведет, думаю, догадаетесь сами; - Так же когда сидеть узко, это просто не комфортно;
- В случаи набора веса, нужно будит менять инвалидное кресло;
- Пересадка из коляски и в ней, становится сложней;
Перила
Не на каждый пандус необходимо монтировать ограждение. Однако при высоте подъема более 15 см и при длине пролета больше 1,8 м перила следует устанавливать в любом случае. Их необходимо размещать с двух сторон. Перила должны быть длиннее дорожки минимум на 30 см. Ограждение выполняется из металла. Трубы для изготовления поручней необходимо выбирать от 30 до 50 мм диаметром.
Высота ограждения для взрослых должна иметь два уровня – 60 и 80 см. В случае с детскими пандусами этот показатель составляет полметра. В нижней части пролета обязательно устанавливают ограждение – бортик или бордюр. Он предназначается для противостояния движению коляски задним ходом. Бортик выполняется высотой 5 см.
Кнопки для вызова
В некоторых случаях нет технической возможности для монтажа стационарной модели. К примеру, главное крыльцо на ремонте, а посетители попадают через дополнительный вход, где нет наклонной конструкции для инвалидов. В подобных случаях, места для входа должны оборудоваться съёмными пандусами с кнопкой для вызова. При нажатии на неё, определённый сотрудник получает сигнал, выходит и устанавливает пандус. Соответственно, после подъёма или съезда инвалида, убирает конструкцию.
Итак, кнопки для вызова должны соответствовать следующим требованиям:
- рекомендуемая высота – 85-100 см;
- минимальное расстояние от ближайшей выступающей части крыльца или лестницы (например, первой ступеньки) – 40 см;
- место для установки необходимо выбрать таким образом, чтобы инвалида можно было увидеть, не выходя из здания (к примеру, выглянув в окно);
- во избежание актов вандализма, кнопка должна находиться в защитном кожухе;
- конструкция должна маркироваться значком-пиктограммой «Инвалид» (человек на кресле-каталке);
- рабочее напряжение – 220 В.
Пандус для инвалидов и его параметры
Пандус – наклонная плоскость, которая соединяет две площадки, находящиеся внизу и на некотором возвышении. То есть, осуществляет плавный переход на перепадах, которые не может преодолеть инвалидная коляска. К примеру, ступени или высокие пороги. По государственным стандартам они имеют некоторые особенности в обустройстве и в габаритах.
Основываясь на стандартах ГОСТа, на все виды пандусов распространяется такая структура его строения:
- из нижней площадки;
- соединительной плоскости;
- верхней площадки.
Ко всем эти элементам выдвигаются определённые единые требования:
- должны иметь достаточно ровную поверхность;
- иметь правильные параметры длины и ширины;
- обеспечение свободного прохода инвалидной коляски и разворота на месте.
Если говорить о ширине пандуса, то учитывать необходимо не только размеры инвалидной коляски, но и место монтирования поручней и ограждения. Кроме того, пандусы могут быть не только односторонними. Во многих случаях их обустраивают двусторонними.
Если при одностороннем перемещении ширина пандуса составляет 0,9 м, то при двустороннем – 1,8 м.
Определение угла наклона

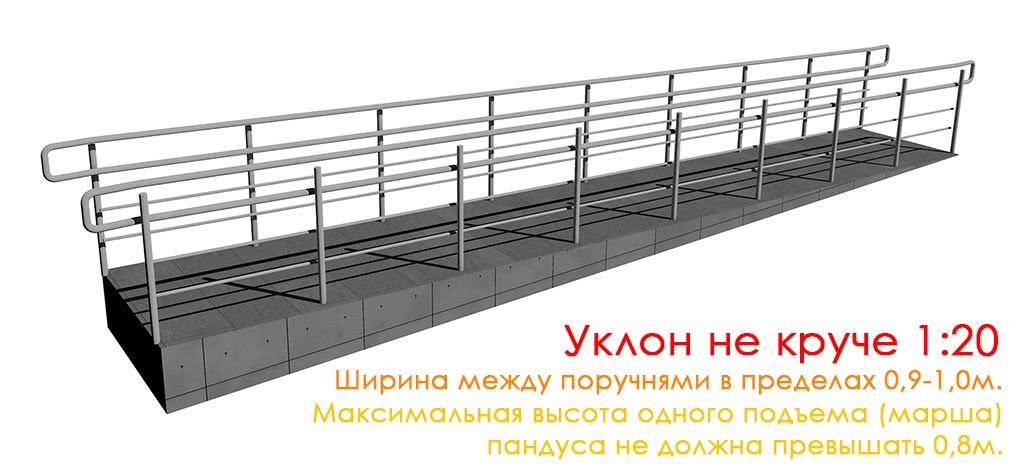

Правильный уклон пандуса – один из ключевых моментов обустройства удобного сооружения для инвалидов. Так как определение уклона в нормативных требованиях представлено различными способами, рассмотрим их подробнее:
- Уклон 1:12 свидетельствует о необходимости соблюдения следующей пропорции: горизонтальная проекция конструкции должна в 12 раз превышать высоту одного марша объекта. То есть для обеспечения передвижения инвалида на высоту 0,4 м, расстояние между началом и концом подъема должно составлять 0,4х12=4,8 м. Такие показатели изложены в СНиП 2001 г.
- При необходимости соблюдений требований СП от 2012 г, когда максимальный уклон выражается в пропорции 1:20, расчет производится следующим образом: 0,4х20=8 м. Причем это расстояние не учитывает размеры подъездных площадок для инвалидов в колясках.
- Уклон пандуса, выраженный в процентах, также определяет часть высоты конструкции от ее горизонтальной проекции. Норма 1:20 не что иное, как 5% уклона, соотношение 1:12 – это конструкция для инвалидов с уклоном 8%.
- Крайне редко угол уклона пандуса выражается в градусах ввиду непрактичности способа.
Несмотря на жесткие требования строительных правил, иногда разрешается нестандартный наклон. Он приемлем в следующих ситуациях:
- В случае временного обустройства пандуса (при ремонте или реконструкции здания), если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12, что эквивалентно 4,8о.
- Если высота сооружения не достигает 0,2 м, уклон допустим в пропорции 1:10, что составляет 10% или 5,7о.
Обобщение изложенных требований наглядно представлено в следующей таблице:
Внимание! Любая лестница обладает большим уклоном, нежели прописано в СНИП. Поэтому оборудовать пандус для инвалидов, когда угол наклона составляет 30-40о бессмысленно, его эксплуатация становится практически невозможной
Размеры инвалидной коляски ГОСТ стандарта
- Длина по горизонтали между выступающими задними и передними элементами – 120 см.
- Ширина по горизонтали между выступающими боковыми элементами при полной раскладке – 70 см 4 мм.
- В высоту по вертикали от самой выступающей верхней детали до пола – 109 см.
- У колясок, предназначенных для грузных больных и пациентов с ампутированными конечностями, длина увеличивается до 175 см, ширина – до 81 см.
- Размеры инвалидной коляски на ручном управлении должны учитывать зазор между стеной и приводом ободов ведущих колес.
Инвалидная коляска (размеры) взрослая = размеры одежды
Также существует привязка ширины инвалидных колясок к размеру одежды:
- до 46 – 38-40 см;
- от 48 до 50 – 42-43 см;
- от 52 до 54 – 44-46 см;
- от 54 – 48-58 см.
Коляска для инвалида: размеры в зависимости от типа
Существует разделение по группам, исходя из разновидности колясок:
- комнатная – 62 см в ширину или 67 см при максимальной длине 110 см.
- прогулочная – 70 см 4 мм в ширину при длине 116 см.
Последнее устройство шире в силу необходимости использовать устойчивые колеса. Размер колеи инвалидной коляски этого типа намного больше, чем у первой из-за пневматических колес, которые обеспечивают достаточную стабильность передвижения по неровным дорогам.
Люди с ограниченными возможностями имеют такое же право на передвижение как остальные. Осуществить его они могут с помощью инвалидных колясок. Для создания условий и исключения каких-либо неудобств, необходимо знать размеры колясок.
Знания габаритов даст возможность обустройства удобных пандусов или установку дверей нужной ширины. В принципе, чаще всего происходит наоборот, размеры коляски подбирают под те условия, которые уже существуют. Как правильно выбрать коляску и не допустить ошибку рассмотрим в данной статье.
Что такое пандус в строительстве и проектировании
Официальное определение пандуса для инвалидов и других маломобильных групп населения содержится в СП 59.13330.2016 – это специальное сооружение, предназначенное для перемещения с одного уровня горизонтальной поверхности на другой, состоящее из маршей и площадок. Марши представляют собой сплошную горизонтальную наклонную, а площадки используются для отдыха и маневрирования. К маломобильным группам населения относятся не только инвалиды, но и другие категории граждан, чье передвижение стандартными способами по лестнице затруднено – люди с детскими колясками, лица с постоянно или временно ограниченными возможностями здоровья.
По сфере применения и особенностям конструкции пандусы делятся на следующие виды:
- постоянные пандусы на входных группах объекта (на крыльце, на лестничных маршах), на внутренних переходах между этажами или разноуровневыми частями здания;

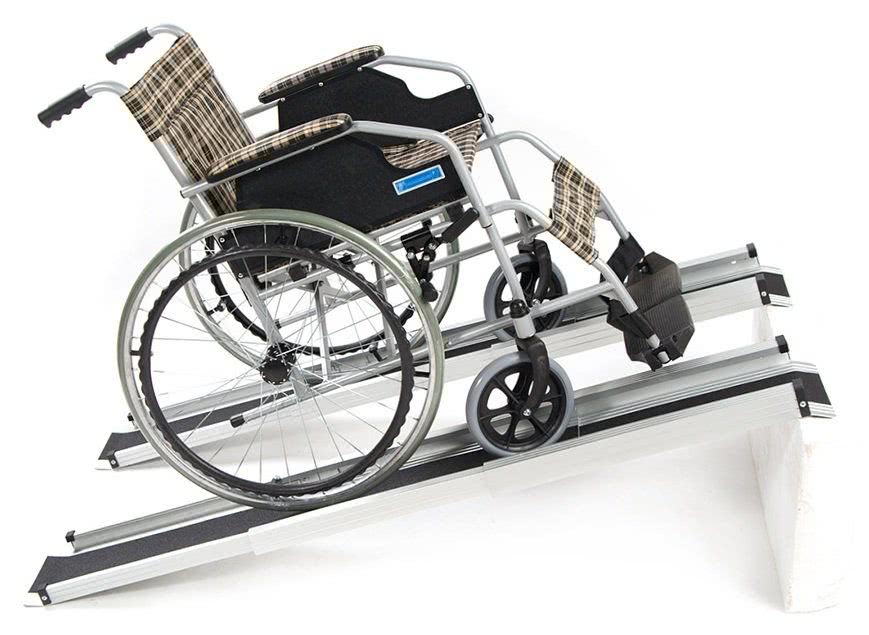

- инвентарные пандусы – устройства для временного или эпизодического использования (сборно-разборные, выдвижные, откидные и иные пандусы);
- бордюрные пандусы (съезды) без поручней – устанавливаются как уклон пешеходного пути для передвижения колясок и кресел.
Для нежилых зданий и МКД особое значение имеют стационарные пандусы, которые могут сразу проектироваться при строительстве, либо уже в ходе эксплуатации объекта. Инвентарные (временные) пандусы могут устанавливаться как дополнительное устройство, облегчающее передвижение инвалидов и иных лиц.
Нормативные акты
Требования об обеспечении безбарьерной среды для лиц с ограниченными возможностями указаны в Федеральном законе № 181-ФЗ “О социальной защите инвалидов”. Наличие пандусов нужно обеспечить в жилых, общественных и производственных зданиях, на физкультурно-спортивных объектах, учреждениях культуры, в местах массового и индивидуального отдыха граждан. Для проектирования и обустройства пандусов применяются следующие нормативные акты:
- Градостроительный кодекс РФ (скачать);
- Жилищный кодекс РФ (скачать);
- Федеральный закон № 384-ФЗ (скачать);
- Федеральный закон № 123-ФЗ (скачать);
- СП 59.13330.2016 (скачать);
- СП 137.13330.2012 (скачать).
Порядок согласования пандусов на территории Москвы регулируется местным законодательством. Если работы будут проводиться в нежилом здании, для согласований применяется Постановление Правительства Москвы от 27.08.2012 № 432-ПП. Аналогичные работы и согласование пандусов в МКД подпадают под Постановление Правительства Москвы от 25.10.2011 № 508-ПП.
Специальные СП и ГОСТ выбираются для проектирования пандусов в жилых, общественных и производственных зданиях. Выбор нормативных актов для согласования пандусов зависит от вида проекта и строительных работ (строительство, реконструкция или перепланировка), типа и правового статуса здания.
Простым языком
Установка пандусов является только одним из элементов для устранения барьеров и препятствий для малоподвижных групп населения. В обычной жизни пандусы нужны:
- для людей, которые передвигаются на колясках самостоятельно, либо при помощи сопровождающих лиц;
- для граждан, которые не могут передвигаться по стандартным лестницам ввиду ограничений здоровья (например, с ограничением по зрению);
- людям с детскими колясками, которые по лестницам можно переносить только на руках.
Пандусы могут быть самых разнообразных конструкций – для одновременного передвижения одной коляски или человека, либо для движения в двух направлениях, на основе одного марша или в системе нескольких наклонных поверхностей и площадок. При любом виде конструкции нужно обеспечить безопасность передвижения, установить поручни и ограждающие элементы, соблюсти нормы по максимально допустимому наклону. Также специальные требования есть для материалов и конструкций пандусов. Они должны соответствовать нормам пожарной и санитарно-гигиенической безопасности.
Пандус можно спроектировать непосредственно на общей лестнице, либо как отдельную систему для перемещения
Требования к конструкции
Чтобы перемещение малоподвижных людей и сопровождающих их лиц было комфортным и безопасным, разработана инструкция с четкими требованиями к конструкции пандуса.
Вот её основные пункты:
- Уклон плоскости подъема не должен превышать 8 градусов. В исключительных случаях допускается увеличивать его до 10 градусов. Самым же комфортным считается уклон в 5 градусов.
- Длина пандуса определяется, исходя из первого пункта — но с учетом того, что высота подъема по вертикали над уровнем земли или нижней площадки не может быть больше 80 см. Если этот параметр больше, то в конструкции предусматриваются промежуточные или поворотные площадки.
Правильные параметры пандуса

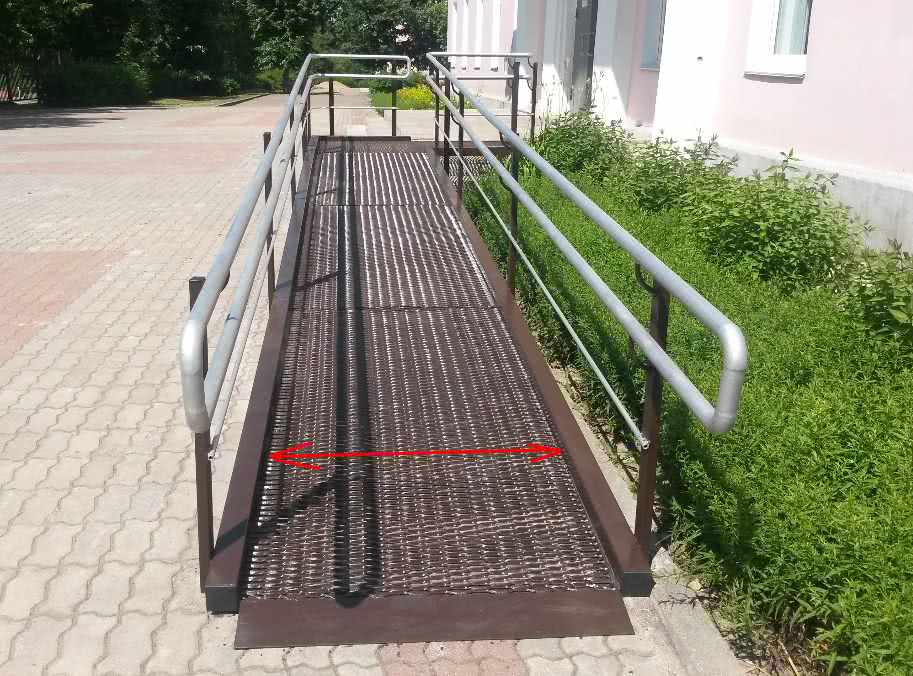

Ширина наклонной поверхности или расстояние между направляющими должны соответствовать стандартной ширине крепления колес коляски. Ширина же самих направляющих должна быть такой, чтобы колеса свободно проезжали между бортиками и не застревали.
Коляска должна свободно проезжать по пандусу, не прижимаясь к бортикам
Совершенно бесполезная конструкция
- Бортики – обязательный элемент любой конструкции, исключающий соскальзывание колес вбок.
- Крыльцо с пандусом для инвалидов должно оборудоваться площадками с обеих сторон. Их ширина – не меньше ширины пандуса, а длина не меньше 130 см.
Противоскользящее покрытие – обязательное требование
- При высоте подъема более 15 см или если длина пандуса превышает 180 см, он оборудуется поручнями с обеих сторон.
- Поручни должны быть длиннее наклонной плоскости на 30 см и располагаться в два ряда на высоте 60 и 80 см. Если конструкция предназначена и для передвижения детей с ограниченными возможностями, то на высоте 50 см устанавливается третий поручень.
- Поручни должны быть цельными по всей длине, округлой формы с диаметром сечения 3-5 см.
Несоблюдение этих требований может стать причиной падений и травм.
Это интересно: Красивые флюгеры (видео)
Электрические инвалидные коляски предназначенные для уличных прогулок
Габариты
По ширине и по длине, устройство ограничено размерами лифта и дверных проёмов. Лифтом грузовой направленности оснащены далеко не все жилые помещения, а это в свою очередь в значительной степени ограничивает использование уличных электроколясок. Перемещаться в небольших помещениях на спецсредстве с солидными «уличными» габаритами будет неудобно.
Масса
Здесь вес во многом зависит от массы и количества накопителей. Уличные модификации могут затянуть на 170 кг! В таком исполинском показателе есть и отрицательные стороны: появляются ограничения, связанные с разнообразными средствами для облегчения подъёма и спуска инвалида — там суммарная максимальная масса пациент+устройство не должна превышать 130 килограмм.
Колёса
Изъяны дорожной поверхности нивелируются пневматическими колёсами, но некоторые модели имеют надувные колёса только на задней оси, передняя же у них оборудована литой разновидностью. Чем большего диаметра колёса, тем легче коляске преодолевать уличные препятствия.
Транспортировка
Габаритные и тяжеловесные уличные коляски безусловно будут доставлять определённые проблемы при их транспортировке. Для них нужно просторное багажное отделение, которое предлагают к примеру универсалы или большие внедорожники.
Как сделать пандус самостоятельно

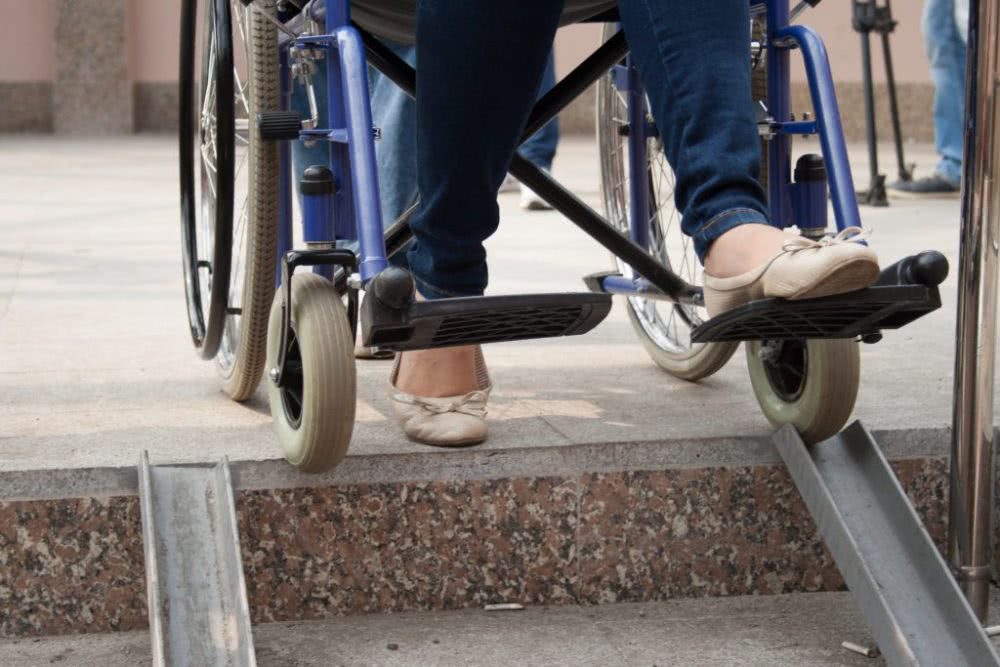

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.
Чертеж пандуса.
Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.
К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.
Необходимые материалы и инструмент
Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:
- два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
- профильная труба 25х50 мм длиной ¾ лестницы;
- 3 стальные дверные петли;
- 2 метра профильной трубы 25х32 мм;
- полоса стальная 50х2,5 мм – 0,5 метра;
- анкерные болты для крепления конструкции к стене;
- поворотную или сдвижную защелку;
- сварочные электроды.
Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба
С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.
Швеллера.
Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.
Порядок выполнения работ
Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.
В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:
- приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
- положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
- измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
- отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
- приварите петли одной стороной к поперечинам;
- положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
- приварите перемычки к швеллерам;
- положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
- приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
- после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
- для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
- на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
- после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.
Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.
Критерии выбора
Чтобы выбрать самый функциональный и оптимальный вариант коляски стоит учесть то, где и как оборудование будет использоваться в первую очередь.
Что еще учесть при выборе:
- особенность патологии опорно-двигательного аппарата у человека;
- где будет использоваться конструкция больше (дома или на улице);
- наличие подножек и противоопрокидывающей системы;
- особенность рамы (складная для транспортировки или монолитная);
- тип и ширина колес.
Главными параметрами при выборе коляски является ее ширина, глубина сидения и высота спинки. Чаще всего выбираются варианты активного типа, поскольку они комфортные, удобные, имеют небольшой вес, легко складываются в багажник любого авто. Среди этого варианта есть инвалидные коляски шириной 60 см.
При выборе детского реабилитационного оборудования стоит учесть возраст ребенка. Есть среди них базовые и активные модели. В отдельную группу стоит выделить коляски для детей с ДЦП. Они могут иметь различные приспособления в зависимости от возможностей и потребностей ребенка, чтобы обеспечить его безопасное пребывание в кресле
Важно, чтобы они были оснащены боковыми фиксаторами, была прочная и удобная спинка, единая подножка, фиксаторы головы и ремни
Размер сиденья
Средняя ширина 38 см – 54 см. Ориентир – на комплекцию пациента, а также на ряд иных составляющих.
Если сиденье чрезмерно широкое:
- спина будет плохо прилегать к спинке и тяжело фиксироваться;
- инвалидная коляска не пройдет в дверь и не войдет в лифт;
- больной не сможет свободно дотянуться до обода колес;
- человек будет сидеть в неудобной позе, заваливаться набок, отчего искривятся позвоночный столб и таз.
Если сиденье уже, чем надо:
- пациент будет скован, не сможет повернуть туловище, поскольку ограничится в движениях;
- возникнут пролежни из-за повышенного давления на седалищные бугры.
- возникнут проблемы с верхней одеждой в зимний период.
Если размеры инвалидной коляски (сиденья) выбраны правильно:
- больного ничего не будет стеснять;
- человек получит надлежащую зону для поворота туловища и жестикуляции;
- кровообращение станет равномерным во всех частях тела;
- между стенкой кресла и бедром сидящего свободно поместится средняя по величине книга.
Немаловажна и глубина. Она подбирается с учетом расстояния от коленей до края бедер в согнутом состоянии. От полученных данных отминусовывают примерно 5-7 см. Если глубина подобрана неверно, инвалид рискует выпасть при активном движении коляски или получить сдавливание седалищного нерва, а также пролежни из-за нарушенного кровообращения.
Как сделать пандус самостоятельно
Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.
Чертеж пандуса.
Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.
К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.
Необходимые материалы и инструмент
Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:
- два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
- профильная труба 25х50 мм длиной ¾ лестницы;
- 3 стальные дверные петли;
- 2 метра профильной трубы 25х32 мм;
- полоса стальная 50х2,5 мм – 0,5 метра;
- анкерные болты для крепления конструкции к стене;
- поворотную или сдвижную защелку;
- сварочные электроды.
Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба. С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию
С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.
Швеллера.
Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.
Порядок выполнения работ
Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.
В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:
- приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
- положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
- измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
- отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
- приварите петли одной стороной к поперечинам;
- положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
- приварите перемычки к швеллерам;
- положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
- приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
- после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
- для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
- на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
- после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.
Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.
