Дренаж фундамента: как отвести воду, порядок устройства

Оглавление

Дренажные колодцы

Колодцы бывают из полимеров, их можно создавать и из бетонных колец. Они бывают поворотные (или смотровые), водоприемные и поглотительные (фильтрующие.). Поворотные колодцы имеются в любой такой системе. Их обязательно устанавливают в местах резких поворотов дренажных труб и через каждые 30-50 м на прямых участках, которые предназначены для их промывки и ревизии всей системы. На изображении 4 представлен один из вариантов дренажного колодца.

Колодцы закрывают чугунными или пластмассовыми люками. Однако в настоящее время чугунные люки практически не используют. Их заменяют люками из других материалов, в основном пластмассовыми. Пластмассовые люки можно устанавливать везде, кроме автомобильных дорог. Такие люки не боятся перепада температур, имеют небольшой вес и большой срок эксплуатации. Они значительно дешевле чугунных и не образуют искр при резком соприкосновении с металлом. Основное их преимущество состоит в том, что их не принимают в пунктах приема металла.

Защита фундамента от влаги с помощью специальной отмостки

Для отведения дождевых и талых вод устанавливают отмостку фундамента. Прежде всего, необходимо определить глубину отмостки, затем выкапывают траншею, начиная от фундамента. Ширина траншеи должна быть не меньше одного метра. Из нее удаляют все растения, дно засыпают песком, который необходимо утрамбовать, поливая водой, для того чтобы придать плотность. Выдерживают слой в 100 мм. Если вы будете использовать отмостку как дорожку, уложите дополнительный слой из гравия. Поверхность заливают бетоном. Отмостка тоже должна быть под уклоном, чтобы осадки стекали, и фундамент был защищен от воды.

Следующие правила помогут вам правильно установить отмостку. Она должна быть единой по всему периметру, без повреждений. Соблюдайте обязательно уклон. Чтобы бетон обладал водоотталкивающими свойствами, его поверхность покрывают цементом или водостойким клеем.

Отмостка позволяет отвести атмосферные осадки в виде дождя и талого снега на безопасное расстояние, но защитить фундамент от подземных и грунтовых вод она не способна. Поэтому для получения отличного результата необходимо установить как отмостку, так и дренажную систему. Вместе эти системы отлично справятся со своей задачей.

Специальная отмостка и дренаж фундамента фото:

Отмостка фундамента

Установка перечисленных выше систем – работа не такая уж сложная. Данные рекомендации позволят вашему дому простоять долгие годы, и вам не потребуется проводить ремонт или восстановление фундамента и других частей дома.

Как сделать правильно: схема расчета

Следует рассчитать следующие параметры:

глубину;
заложения;
уклон;
количество необходимых колодцев и место их расположения.

Если в расчетах будет ошибка, то это может привести к обратному результату или просто система не будет нормально работать.

Если речь идет о поверхностном дренаже, то его уклон не должен превышать 2 см на 1 метр длины в глинистых почвах и 3 см на метр в песчаных. Располагаться желоба должны в местах с твердой поверхностью рядом с водосточными трубами.

Для расчета подземного дренажа необходимо учесть следующие величины:

На какой глубине происходит промерзание почвы. Укладывать дренаж следует ниже точки промерзания. Если в трубе вода замерзнет, то она просто разорвет трубу. Данный параметр по региону можно посмотреть в специальной таблице с учетом типа грунта. Также эти данные определяют в графе СНиП «Строительная климатология».
Глубина подошвы фундамента. Дренаж размещен ниже на 30-50 см, чем подошва фундамента.

Дренажные колодцы по правилам необходимо располагать на поворотах, не далее 20 метров от них. Все расчетные параметры следует внести в проектную документацию.

Прокладывать дренаж для фундамента лучше с помощью специалистов, потому что делать это собственными руками – затратно и хлопотно. Поэтому при строительстве частного дома для дренажа фундамента лучше всего воспользоваться советами опытной строительной компании, где мастера смогут правильно рассчитать все необходимые параметры для проекта дренажной системы.

Одна ошибка может в момент больших осадков или активного таяния снегов привести к проблемам с фундаментом и последующему разрушению основы дома.

Пристенный вариант

Данная система отведения воды от фундамента здания доказала свою эффективность на участках, сложенных из глинистой и суглинистой почвы. Пристенный дренаж может быть поверхностным и глубинным. В первом случае изготавливается канал или система лотков вокруг дома на определенном расстоянии от стены. Чаще всего такой тип водоотведения выбирают в том случае, когда необходимо удалить ливневые и поверхностные воды. Во втором случае, в систему траншей укладывают трубы, которые будут собирать, а после удалять грунтовые воды. Глубина заложения дренажной трубы фундамента

рассчитывается каждый раз индивидуально.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

бечевка для разметки и маркировки положения коммуникаций;
строительный уровень и отвес, чтобы контролировать уклон труб;
штыковая и совковая лопата;
инструмент для трамбовки грунта;
ведро и/или тачка для транспортировки ненужной земли;
рулетка для выполнения измерений;
ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Дренажная система: определение и назначение

Дренаж – это система труб, колодцев и коллектора, предусмотренная для отведения грунтовых и талых вод от здания. Вода собирается, накапливается и выходит в находящийся поблизости водоем или канализацию. Для обустройства системы применяют дренажные трубы. Предпочтительно взять полиэтиленовые или поливинилхлоридные трубы с перфорированными стенками. В диаметре они достигают от 50 до 200 мм.

Дренажные системы для частного дома необходимы:

при поднятии грунтовых вод;
для отведения стоков;
для предотвращения подтопления при выпадении осадков.

Прокладка дренажных труб обязательна для участков с глинистым грунтом. Отведение воды позволит защитить цоколь фундамента от подтапливания. Эта мера способствует осушению участка земли около дома. Повышенная влажность почвы приводит к снижению урожайности и размножению бактерий.

Типы дренажа

Единых норм для проектирования и строительства осушительных конструкций для частного строительства не существует. В каждом случае решение принимается исходя из сопутствующих условий.

Существуют следующие типы дренажных систем:

Совершенный. Представляет собой полностью замкнутую конструкцию, где функции сбора жидкости полностью разграничены и изолированы друг от друга. Все стоки (канализационные, ливневые, грунтовые) проложены отдельно, также как и подпорные и сборные резервуары. Коммуникации проложены под землей, на поверхности расположены только ревизионные люки.
Несовершенные. Как правило, это система канав глубиной до 70 см и шириной до 50 см, выведенных в общий накопитель. Траншеи принимают дождевые стоки и грунтовые воды. Для защиты от разрушения стенки и дно канав укрепляются камнями, шифером или геотекстилем. Сверху траншеи могут накрываться декоративными решетками или оборудоваться мостиками.

Исходя из типа дренажа разнится и его цена. Совершенные конструкции удобнее и практичнее, но и цена их строительства выше в разы.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Глубиной монтажа.

Способом организации линий.

Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Рельефа участка.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.

Проектирование и сооружение поверхностного дренажа

Системы поверхностного дренирования могут быть двух видов: линейными и точечными. Вторые предназначаются для отвода воды с небольших обособленных участков на территории. Специальные водозаборники точечного дренажа размещают в местах скопления воды. Это могут быть участки под водостоками, в нижней части террас, в углублениях рельефа, на въездных участках и т.д. Такая система считается наиболее простой и не требует составления специальной схемы.

Водозаборники точечного дренажа размещаются в местах скопления воды

Более сложным в проектировании и монтаже является линейный дренаж. Он используется для отвода влаги от зданий, защиты от воды дорожек, въездов, предотвращения смыва плодородного слоя почвы на участке и т.п. Конструкция представляет собой специально спроектированную систему неглубоких траншей, проложенных под определенным углом, которая проходит по периметру участка и по местам максимального скопления воды.

Перед началом работ составляется проект дренажа участка, который предполагает наличие магистральной траншеи, для сбора влаги, стекающей в канавы. Заканчиваться она должна в водоприемнике, в роли которого может выступить ливневая канализация или овраг. В процессе проектирования необходимо рассмотреть все места застоя влаги и проложить траншеи от них до магистрального водоотвода.

Необходимо так же правильно рассчитать уклон сооружений, иначе вода не будет стекать по ним. Минимальный уклон дрен в песчаных грунтах должен быть не меньше 0,003, в глинистых – 0,002. Водоприемник обязательно располагается ниже уровня линейного дренажа. Практика показывает, что лучший результат получается при уклоне в пределах от 0,005 до 0,01. Чтобы обустроить поверхностный дренаж участка своими руками, можно использовать два способа:

Открытый. Предполагает наличие открытых траншей, вырытых по схеме дренажа. Стенки сооружений обычно формируются под углом в 30°, что позволяет воде без проблем стекать в канаву. Ширина конструкции составляет 0,5 м и глубина – 0,7 м. Главное достоинство системы – простота в исполнении. Серьезным недостатком считается неэстетичный внешний вид, который портит впечатление от участка. Кроме того ничем не укрепленные стенки траншеи достаточно быстро осыпаются и сооружение приходит в негодность.

Щебневая отсыпка предотвращает разрушение траншеи, но при этом уменьшает ее пропускную способность

Закрытый. Заключается в использовании специальных дренажных лотков, которые укладываются непосредственно в траншеи, а сверху закрываются решетками. Конструкции предохраняют канавки от сползания грунта, решетки не дают мусору попасть внутрь дренажного сооружения. Лотки могут быть бетонными, полимербетонными или пластмассовыми, которые считаются сегодня наиболее популярными за счет своего небольшого веса и исключительной долговечности.

Решетка, закрывающая лоток, может быть выполнена из металла или пластика

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

Во-первых, все работы должны проходить летом – по понятным причинам.
Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
пристенный дренаж фундамента;
кольцевой дренаж фундамента;
пластовый дренаж.

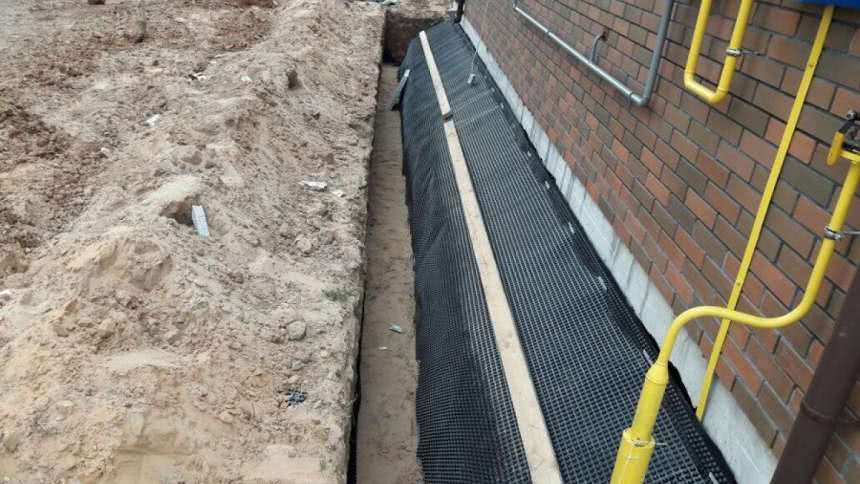

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Монтаж дренажа вокруг частного дома под ключ

Как выбрать подрядчика

Выбирая подрядчика, необходимо учесть следующие моменты.

Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
Портфолио. Заказчик имеет право потребовать показать примеры работ.
Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
Приемка. Приемку делают после осмотра.

Сколько стоит качественный дренаж под ключ

Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.

Правила подготовки к дренажным работам

Во-первых, все работы должны проходить летом – по понятным причинам.
Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Виды дренажа

В зависимости от типа грунта и конфигурации здания для отвода воды от фундамента выполняют пристенный или кольцевой дренаж.

У пристенного и кольцевого дренажа отличаются только схемы исполнения, задача у них одна — защита фундамента от избытка влаги

Пристенный дренаж

Вода камень точит, а фундамент — и подавно. Глинистые почвы и суглинки почти не пропускают воду. Для принудительного отвода воды от дома используют пристенный дренаж. Устройство дренажной системы следует проводить параллельно с возведением фундамента. Если начать делать дренаж после завершения строительства дома, могут просесть стены и появиться трещины.

Трубы пристенного дренажа следует укладывать глубже основания фундамента

Для расчёта пристенного дренажа нужно определить длину и уклон траншей. Уклон должен быть не менее 1% от длины дренажной канавы. Например, при общей длине дренажного канала в 35 метров разница между самой высокой и самой низкой его точками должна составлять минимум 35 см. Дренажная система обычно закладывается на расстоянии от 50 см до одного метра до фундамента.

Кольцевой дренаж

При строительстве на песчаных почвах, хорошо пропускающих воду, в прокладке пристенного дренажа нет необходимости, поэтому используется кольцевой (глубинный, траншейный) дренаж. Можно сделать глубинную систему для нескольких домов, стоящих рядом. Монтаж нужно проводить на расстоянии не меньше метра от фундамента, чтобы избежать проседания стен (при более близком расположении траншеи давление здания на песчаную почву грозит проседаниями). Трубы укладывают на 50 см ниже уровня фундамента (требования СНиП).

Чтобы избежать проседания фундамента, кольцевой дренаж выполняют на расстоянии не менее одного метра от дома

Пластовый дренаж

При сложных гидрогеологических условиях необходимо делать пластовый дренаж. Он используется, если имеется большой водоносный пласт, напорные грунтовые воды, или если другие дренажные системы не справляются с понижением уровня подземных вод. На начальном этапе строительства выкапывается котлован, превышающий габариты фундамента, и засыпается одним или двумя слоями дренажной смеси. Для большого здания при близких грунтовых водах стоит делать двухслойный дренаж из щебня толщиной 15–20 см и песка толщиной 10 см с отсыпанием по откосу котлована. Если существует опасность повышения подземных вод, можно проложить дренажную трубу под основанием здания. Однослойный дренаж делают из щебня или гравия толщиной не менее 30 см.

Другие дренажные системы эффективнее, но пластовый дренаж охватывает большую площадь и направляет водяные потоки к отводным трубам, увеличивая эффективность систем.

Пластовый дренаж делается при высоком уровне грунтовых вод на участке строительства

Изготовление плитного дренажа

Обустройство дренажа фундаментной плиты

можно сделать самостоятельно, имея на руках соответствующий проект

При этом важно соблюдать все его требования и строительные нормы. Даже незначительное отклонение от расчетных проектных данных может стать причиной неэффективной работы водоотводов

При необходимости такие изменения нужно согласовывать с проектировщиком.

Монолитный фундамент требует особого подхода к строительству дренажа и выбору способа удаления воды. Только комплексные мероприятия дадут возможность сохранить прочность и долговечность строительных конструкций, а также защитить их от вод и влаги.

Первым этапом монтажа дренажа должна стать расчистка участка и изготовление траншеи. Далее создаются дренажные скважины. Расстояние между ними должно быть примерно 2-3 метра. Глубина на 1 метр ниже точки промерзания грунта. В такую скважину вставляется дренажная труба.

Траншеи вокруг фундамента роются на расстоянии не менее 0,5 метра. Глубина канавы принимается ниже плиты фундамента здания. Траншею засыпается песком и щебнем, а сверху делают отмостку. Таким образом, получается надежная ловушка для поверхностных и грунтовых вод.

Как сделать дренаж плитного фундамента

Дренаж монолитной плиты, при правильном и точном расчете с составлением соответствующего проекта, можно выполнить собственными силами

Важно строго следовать нормам, заложенным в проекте. Даже малейшее отступление должно быть обосновано и дополнительно согласовано с проектировщиком

Монолитный фундамент требует дополнительного дренажа, который способствует удалению воды. Этот комплекс мероприятий обеспечивает сохранность основания, его прочность и долговечность.

Устройство дренажной системы начинается после того, как будет вырыта траншея или расчищена площадка для фундамента. На этом этапе ведения строительстве необходимо создать специальные дренажные скважины, которые выходят на максимально возможную глубину для конкретного участка застройки. Минимальная отметка, которая допускается для таких скважин, должна превышать глубину промерзания грунта в данном регионе.

Расстояние между закладываемыми скважинами должно составлять 2-3 метра. Внутрь скважины погружается специальная труба для дренажа. Если между стенкой скважины и трубой образуется некоторое пространство, то его необходимо заполнить щебнем или крупным гравием. Дно траншеи в месте расположения скважины укрепляют щебнем.

Для фиксации скважин и труб используют насыпку песка, который утрамбовывают. На песок кладут щебень и бетонируют. После того, как бетон полностью застынет нужно выкопать узкую траншею с внешней стороны фундамента, причем глубина ее должна опускаться ниже плиты фундамента. Траншею засыпают щебнем и сверху делают отмостку.

После этих действий получается ловушка для воды, которая собирает влагу как с поверхности участка, так и из грунта, и уводит ее вниз, далеко ниже фундамента.

Дренажная труба под монолитный плитный фундамент, уложенная своими руками, должна гарантировать быстрое водоотведение без контакта с основанием здания.

Дренаж подвала

Если одновременно с закладкой фундамента дома не были проведены работы по монтажу дренажной системы, велика вероятность появления в подвале влаги. Быстро исправить ситуацию можно, закопав в подвале бочку и поместив в ней погружной насос для грунтовой воды. К насосу нужно подвести шланг и вывести его наружу. Пол засыпать слоем керамзита и настелить доски, обработанные влагостойким составом. Этот метод используется как исправление допущенных при строительстве ошибок (не проведён анализ участка, не заложена дренажная система или дренаж не справляется), поэтому его не рекомендуется использовать как альтернативу полноценному дренажу. Насос работает при высоком уровне почвенных вод. Если в сухую погоду или после паводка уровень грунтовых вод опускается, насос следует отключить, чтобы он не работал вхолостую.

При понижении уровня грунтовых вод дренажный насос нужно отключить

Второй метод осушения подвала заключается в устройстве кольцевого дренажа. Траншея прокладывается на расстоянии 5 метров от дома, поэтому фундамент не пострадает. Трубы прокладываются на 50 см ниже основания фундамента.

Устройство кольцевого дренажа вокруг дома

Закрытая система, выполненная с прокладкой дренажных труб, в сравнении с открытым и засыпным вариантами, более надёжна и безопасна. В неё нельзя провалиться, а при засоре удобно обслуживать. Для прокладки дренажа используют полимерные трубы — долговечные, лёгкие и удобные для работы.

Кольцевой дренаж выполняется по всему периметру дома

Необходимые инструменты

Для работы понадобится:

Штыковая лопата.
Совковая лопата.
Уровень для определения уклона.
Рулетка.
Тачка для вывоза лишнего грунта с участка.

Пошаговая инструкция по укладке системы кольцевого дренирования

Кольцевой дренаж выполняют в несколько этапов:

Определяют самую низкую точку на участке, где будет устраиваться колодец для слива. Копать канаву придётся на 30–50 см глубже котлована, с уклоном 1 см на каждый погонный метр в сторону расположения сливного колодца. Правильный уклон делает работу дренажной системы более эффективной. Поэтому нужно чаще проверять уровнем угол наклона. На дно траншеи насыпают слой слой песка толщиной 20–30 см и утрамбовывают его поверхность. Нужно постоянно использовать уровень, чтобы придерживаться профиля уклона. Утрамбованную поверхность и стены траншеи на 60 см с каждой стороны застилают геотекстилем для изоляции, чтобы вода не просочилась вниз. Следующим слоем примерно на 1 см насыпают щебень, не забывая следить за линией наклона.

Укладывают дренажные трубы. Стыки тщательно изолируют монтажной лентой. В двух противоположных углах фундамента монтируют смотровые колодцы, выводя их по высоте на уровень участка.

Прокладывают трубы вокруг дома до смотровых колодцев и сливного коллектора.

Перед тем как закрывать трубы, проверяют правильность уклона большим количеством воды. Если всё сделано правильно, на стыках вода не просочилась, поток не задержался в трубах и ушёл в сливной колодец, трубы можно засыпать щебнем слоем 30 см. Заворачивают геотекстиль с нахлёстом в 15–20 см. Нужно постоянно следить за уклоном (по требованиям СНиП угол уклона равен 1% от длины траншеи). По трубам потечёт вода с примесью глины, песка, ила, поэтому если величина уклона будет нарушена, снизится эффективность всей системы

Важно также установить смотровые колодцы в местах поворотов. Дренаж без труб иногда может заменить систему с трубами

На участке нужно определить самую высокую и самую низкую точки, сделать разметку будущих канавок и выкопать траншеи. Затем застелить их геотекстилём и засыпать щебнем

Дренаж без труб иногда может заменить систему с трубами. На участке нужно определить самую высокую и самую низкую точки, сделать разметку будущих канавок и выкопать траншеи. Затем застелить их геотекстилём и засыпать щебнем.

Видео: дренаж вокруг фундамента дома

Народные мастера и умельцы без труда сделают дренаж вокруг дома собственными руками, сэкономив семейный бюджет. Правильная оценка состояния грунта на участке поможет в выборе вида дренажной системы.

Заключение

Грамотно заложенная дренажная система обеспечивает защиту монолитной плиты основания от разрушающего воздействия влаги. Практикующие строители рекомендуют не ограничиваться методом и одновременно дополнять технологию устройством гидроизоляционной прокладки между слоями фундамента.

Несмотря на то, что монтаж дренажа рекомендован практически для всех типов грунта, перед разработкой его схему необходимо проанализировать гидрогеологические особенности застраиваемой территории, чтобы обосновано выбрать способ отвода вод в зависимости от типа грунта и содержания влаги в нем.

Устройство отмостки и дренажа фундамента
