Чертежи дома

Сопутствующая документация к проекту и строительным чертежам

Строительный проект – не только набор эскизов, чертежей и таблиц, здесь содержится подробная информация о каждом из этапов строительства и об отдельных участках работы. Это позволяет в итоге получить комплексную капитальную постройку.

Каждый проект, кроме уже перечисленных чертежей, в обязательном порядке включает такие документы:

  • архитектурно-конструкционную характеристику;
  • описание функциональности здания;
  • технические и экономические данные, такие как площадь, кубатура, высота;
  • описание инженерных решений;
  • виды, перечень и количество строительных и отделочных материалов.

Руководствуясь проектом, можно организовать строительный процесс, установить последовательность работ и определить финансовые затраты

Архитектурный паспорт содержит копию лицензии проектировщика, пояснительную записку, расцветку фасадов, поэтажные планы, осевые разрезы и план кровли.

Зачем нужна планировка дома

Зачастую лёгкость отказа от профессионального проекта у многих объясняется кажущейся простотой задачи раздела общей площади дома на комнаты. Однако при этом отсутствует понимание того, что сделать план дома — это не только определить площадь и место будущих помещений.

Итак, давайте разберемся, чем планировка дома отличается от его проекта.

Проект загородного дома — комплексный расчёт и подробное описание всех параметров будущей постройки с учётом характеристик стройматериалов и домовых систем:

  1. Архитектурное описание (чертёж плана здания, размеры внутренних помещений с обозначением дверей и окон, планировка жилых комнат и хозяйственных помещений).
  2. Расчёт конструктивных элементов (фундамент, коробка одноэтажного дома, стропильные конструкции, кровля изображаются схематично в чертежах с подробной разметкой и расчётами).
  3. Электрическая часть (подробное описание подключения дома к энергосети со схематическим изображением электропроводки и разводки розеток).
  4. Инженерная составляющая (план прокладки жизненно необходимых коммуникаций — вентиляции, канализации, газа, водопровода, отопления).

Как видно из структуры проекта, планировка загородного дома — одна из его частей, входящих в архитектурную составляющую, которая утверждает площадь и расположение внутренних помещений и основных конструкций (лестниц в доме, перегородок, окон, дверей, арок).

Таким, образом, даже если вы решили сократить бюджет на строительство дома, отказавшись от услуг профессионального проектировщика, это не значит, что этап планировки дома допустимо пропустить или рассматривать его без учёта остальных частей проекта. В этом случае составление проектной документации перед началом строительства будет на вашей ответственности.

Особенности составления проектов домов: чертежи как основная часть планирования

Определившись с планировкой дома, нужно мысленно представить жизнь семьи в здании, продумать все элементы, чтобы ничего не упустить. Поэтому не стоит спешить с созданием окончательного варианта планировки дома. Готовые чертежи и планы дома должны быть максимально совершенны, чтобы конечный результат удовлетворял всех домочадцев, а построенное жилище прослужило максимальное количество лет без реконструкции и переделок. Конечный вариант эскиза стоит обсудить на семейном совете, учитывая при этом все детали, вплоть до мелочей.

В первую очередь в схеме дома указывают желаемое количество этажей. Это может быть просторный одноэтажный дом, компактный двухэтажный коттедж или роскошный особняк в два яруса с мансардой. Внутренняя планировка, изображаемая на чертежах зданий, должна включать такие зоны:

  • жилые комнаты;
  • хозяйственные помещения;
  • зоны общего пользования;
  • дополнительные пристройки.

Одноэтажный дом разграничивают на зоны с помощью перегородок, а также размещая помещения однотипной функциональности в одном крыле. В двухэтажных коттеджах спальни, гостевые и детские комнаты традиционно располагаются на втором этаже, а на первом находятся хозяйственные и служебные помещения общего пользования.

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

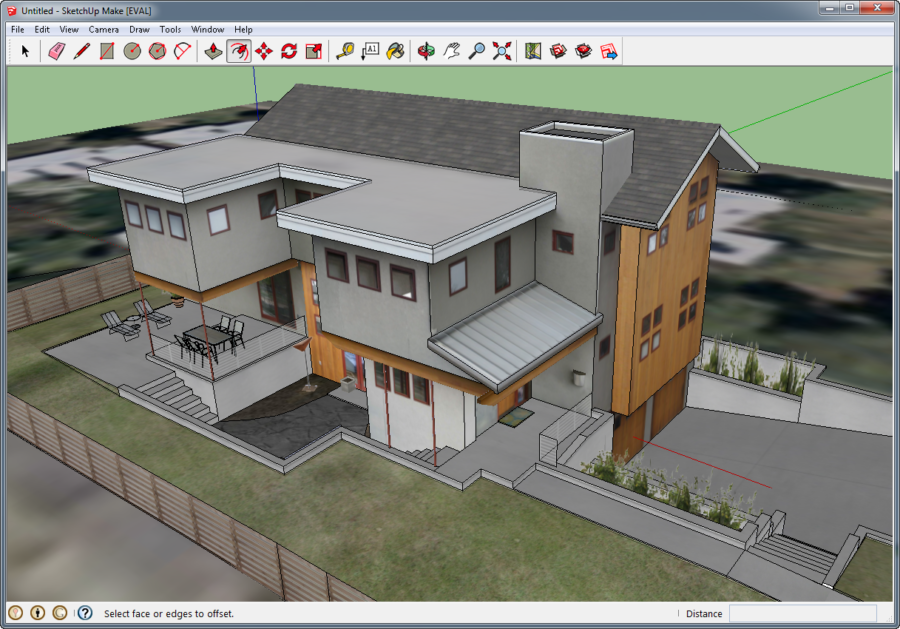

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

Roomstyler 3D Planner

Roomstyler 3D Planner позволяет вставлять стены, двери, окна, выбирать элементы из галереи внутренней отделки. Перемещайте по плану камеру, чтобы получить более подробное представление об интерьере, меняйте при необходимости цвет стен, потолка, используя обширную палитру.

Для добавления в проект могут быть задействованы реальные вещи: кухонная техника, садовые инструменты в гараже. Если вам понравился выбранный элемент, нажмите кнопку Available for purchase — вы увидите стоимость указанного предмета и адрес, где его можно купить. Интерфейс относительно прост в использовании, а также позволяет одновременно просматривать схему и трехмерное изображение.

Самые распространённые параметры жилых строений

На данный момент планы домов довольно разнообразны. Есть самые распространённые параметры зданий:

Пример спроектированного плана дома 6х6 метров

6х8 м.;
7х7 м.;
8х10 м.;
10х10 м.;
10х12 м.;
12х12 м.

Чтобы сделать план, нужно учитывать этажность дома. Например, первый вариант строения, который обладает параметрами 6х6 м., не может быть только в один этаж. На такой площади будет невозможно оптимально расположить все необходимые помещения.

А к ним относят:

  • тамбур или коридор;
  • гостиную;
  • две спальни;
  • кухонную зону;
  • санитарные комнаты;
  • котельную и другие хозяйственные помещения.

Некоторые планы домов характеризуются наличием рабочего кабинета и детской игровой комнаты. Таким образом, при размере строения 6х6 м. на первом этаже размещается:

  • тамбур;
  • санитарные комнаты;
  • котельная;
  • кухонная зона;
  • гостиная.

На втором этаже:

  • две спальни;
  • санузел и ванная комната при необходимости.

Планировка домов 6х8 м. и 7х7 м. не слишком отличается от предыдущей. Просто увеличивается площадь гостиной или кухонной зоны. Другой вариант имеет план строения размерами 8х10 м, 10х10 м и 10х12 м.

Подробный план дома 10х12 метров

Итак, в таких домах есть большой и просторный коридор, гостиная комната, кухня, санитарные зоны. Всё это только на первом этаже. В некоторых случаях за счёт гостиной обустраивают и рабочий кабинет.

Второй этаж полностью предназначен для отдыха. На нём размещаются две спальни, ещё одна гостиная или комната для семейных посиделок, ванная и санузел, а также большой коридор, который при желании можно сделать функциональным.

Если составляется план строения, которое будет иметь размеры 12х12 м. и более, то в сооружении второго этажа, в принципе, нет особой необходимости. На такой площади могут поместиться все необходимые для комфортного проживания комнаты. Загородный дом будет довольно большой.

Выстраивать его нужно только на том участке, который обладает большими параметрами.

Готовый план очень большого загородного дома

Передвигаться по дому должно быть удобно. Не надо загромождать пространство дополнительными межкомнатными перегородками или другими предметами декора. Располагают двери в том месте, которое в комнате считается наименее функциональным. Что касается окон, то большую роль играет сторона света, на которую они будут выходить.

Спальню лучше сделать в восточной части дома или западной. Желательно располагать её на втором этаже, чтобы больше обезопасить жильцов дом от постороннего шума с улицы.

Что касается гостиной, то она может находиться в любом месте. Довольно часто она размещается на южной стороне. Только вот тут необходимо сразу задуматься над нормальной вентиляцией помещения. Солнечные лучи, проникая в окна, способны хорошо прогревать комнату. Также здесь располагают кухню или тамбур.

https://youtube.com/watch?v=l429Z9vvpWU

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

Лучшие программы: как сделать чертеж дома 3D на компьютере

Чтобы нарисовать план дома на компьютере самостоятельно, вам понадобится непосредственно компьютер с выходом в Интернет и специальная программа. Все программы-проектировщики дома 3D можно разделить на два типа:

  • работающие только в онлайне;
  • позволяющие рисовать проект жилища оффлайн.

Практически все современные программы, которые позволяют сделать проект здания самостоятельно, рисуют макеты в 3d. Такая система позволяет увидеть дом со всех сторон в «объемном виде».

Создать проект дома в 3D на компьютере можно за день. Интерфейс программ прост и понятен, разобраться в нем не сложно

Среди популярных программ онлайн для проектирования здания своими руками выделяют следующие:

Ресурс Planner 5D. Этой программой пользуются даже опытные архитекторы. С ее помощью можно распланировать любое жилище – от квартиры до загородного пентхауса. Не нужно регистрироваться или проходить обучение. Все настолько просто и понятно, что справится и ребенок. Есть специальные шаблоны, которые уменьшат временные затраты на самостоятельное составление проекта дома. С помощью Planner 5D можно даже собственный дизайн интерьера разработать. Однако многие функции ресурса платные. За пользование программой в течение месяца придется заплатить около 300 рублей.

Тонкости использования Planner 5D:

  • вкладка Rooms поможет создать комнаты строения в режиме 3d. Тут же задают метраж стен, высоту потолков;
  • за наличие окон, дверей, лестниц отвечает вкладка Construction;
  • кнопкой Interior создают дизайн помещения;
  • с помощью кнопки Exterior рисуют хозяйственные пристройки во дворе;
  • макет можно сохранить в памяти ПК и распечатать на бумаге.
  • Проектировщик HouseCreator помогает от проектирования 3d перейти к расчетам. О пользовании ресурсом расскажет инструкция, которую можно найти на сайте проектировщика. Все просто и понятно, минус – небольшое количество опций:
  • вкладка «Стена» разрешает создать комнаты нужного размера в 3d;
  • «Проем» – это установка окон, дверей, лестниц;
  • «Крыша» – для прорисовки крыши, соответственно;
  • проект можно сохранить в памяти ПК и рассматривать оффлайн.

Многие опции доступны в бесплатном режиме. Но за расчет нужно будет заплатить. Для этого отправьте заявку администраторам сайта. Декорирование в HouseCreator не предусмотрено.

  • Программа Planoplan похожа на предыдущие. Плюс она позволяет не просто нарисовать проект дома на ПК, но и «побродить» по нему с помощью специальной опции. Planoplan позволяет учесть даже расположение розеток и осветительных приборов в режиме 3d.
  • Многие архитекторы и дизайнеры предпочитают Homestyler. В ресурс заложены реальные бренды и марки мебели, строительных материалов, поэтому программа считается максимально приближенной к реальности.

Узнать подробнее об онлайн ресурсах, которые позволяют начертить план дома своими руками на компьютере, вы можете из видео.

Watch this video on YouTube

Чтобы нарисовать строение, можно скачать на компьютер программу, для работы которой Интернет не понадобится:

  • ресурс Аutodesk является платным (около 500 рублей в месяц). На безвозмездной основе его разрешают использовать студентам и преподавателям строительных университетов. Аutodesk является профессиональным инструментом. С его помощью даже машину спроектировать можно! Для использования программу нужно скачать с официального сайта. Демоверсия с ограниченным количеством функций доступна бесплатно. Инструменты позволяют выбирать не только материалы для строительства, но и характер местности, рельеф, состояние почвы.
  • SolidWorks считается сложной, но самой профессиональной программой. Разобраться в ней при желании может любой. В помощь – видеоуроки и электронные книги.
  • SketchUp – очень крутой ресурс для тех, кто мечтает, без преувеличения, о собственном городе! Программа позволяет создать собственный муниципалитет, не говоря уж о том, чтобы нарисовать здание в 3d.

Здесь перечислены только основные программы для рисования проектов частного строения своими руками на ПК.

Дом акварельными красками

Также можно нарисовать дом красками, получится очень нестандартно, интересно.

Для того, чтобы картина получилась, возьмите кисти разного размера, акварель. Приступайте к рисованию:

  • Для начала вам потребуется кисть небольшого размера, чтобы очертить контур.
  • Нарисуйте куб, ничего страшного, если будет не совсем ровно.
  • Над ним нарисуйте пирамиду. Можно выбрать и другие формы для крыши.
  • Возьмите кисть поменьше, и добавьте окна, дверь.
  • Дайте краске подсохнуть.
  • Этой же кистью пометьте мелкие детали типа: ручек, ставней, черепицы, кирпича.
  • Вновь дайте краске засохнуть.
  • Добавьте фундамент, используя толстую кисть.
  • Пока краска подсыхает, раскрасьте крышу.
  • После того, как часть, где прорисован фундамент засохнет, раскрасьте фасад.
  • Можно добавить землю, цветы, деревья, дорожки, камни, небо также используя краску и кисти.
  • Домик готов.

Такая техника несколько сложнее, чем прорисовка карандашом, но интереснее.

Компьютерные программы для проектирования

Если скачать и установить программу на компьютер можно куда более основательно и профессионально подойти к делу, создавать дом своей мечты не за полчаса, а неделями или даже месяцами. Кроме того такой способ является более надежным, так как меньшая вероятность, что заглючит интернет и вся работа «полетит» в самый неподходящий момент. Недостаток таких программ в том, что за них нужно платить, но практически всегда есть испытательный (бесплатный) срок, за который можно успеть построить проект.

Аutodesk

Преимущество программного обеспечения Аutodesk в том, что студенты и преподаватели ВУЗов могут скачать его бесплатно. Также у проекта есть бесплатная демоверсия.

Эта программа весьма профессиональна, в ней возможно создать не только дом, но и автомобиль своей мечты, а также предметы интерьера.

Для работы в ней нужно хорошенько набить руку, поупражняться в проектировании, но существуют шанс, что созданный проект дома в таком случае не будет уступать даже профессиональному. У этого программного обеспечения есть много разновидностей приложений для моделирования, дизайна, анимации и даже мобильные приложения, но для создания домов лучше пользоваться одной из версий AutoCAD.

Как пользоваться программой Аutodesk:

  1. Скачать демоверсию AutoCAD с официального сайта и установить ее на компьютер.
  2. Выбрать размер участка, на котором будет построен дом.
  3. Настроить рельефность участка максимально приближенной к настоящей.
  4. Обрисовать фундамент и стены будущего здания.
  5. Построить крышу, окна и двери.
  6. Подобрать внутреннее убранство комнат.

Насладиться трудами нескольконедельной работы, распечатав проект в двух экземплярах: один — чтобы построить по нему дом, другой — в рамочку и повесить на почетное место. Есть также много обучающих видео о том, как пользоваться программой AutoCAD.

Какие еще есть компьютерные программы для проектирования?

  • SolidWorks — это инженерная программа выполняет массу нужных и не нужных для постройки дома функций: 3D проектирование, расчет стоимости производства, анализ технологичности, управление данными и процессами… Говорят, чтобы освоить ее нужно специальное образование, но при наличии большого желания можно справиться и самому.
  • SketchUp — одна из самых простых программ для серьезного проектирования. Кроме того SketchUp позволяет спланировать различные проекты: от дизайна одной комнаты, до построения целого города. А также можно поделиться своими разработками с целым миром при наличии подключения к интернету.
  • Archicad — если верить сайту производителя, именно этой программой предпочитают пользоваться архитекторы.

Самостоятельно спроектировать дом — нелегкая работа, требующая достаточной усидчивости, усердия и желания приобретать новые знания и навыки. За 30 минут такую работу не проделаешь. Однако если целью стоит просто лучше донести свою мысль до профессионалов, занимающихся разработкой дома, или развлечься, можно воспользоваться и одной из онлайн программ. В следующем видео — пример работы с одной из программ для проектирования домов.

IKEA Home Planner

В IKEA Home Planner предлагается ограниченный выбор объектов для создания интерьера кухни/столовой. Определенный набор элементов можно дополнить своими, чтобы получить более точное проектное решение. Несмотря на то, что выбор предметов ограничен, допускается изменение их размеров — это позволит учесть габариты квартиры.

Трехмерная визуализация работает отлично, так что можно сразу увидеть все детали обстановки изнутри. Панель управления позволит «прогуляться» по созданному помещению, оценить проделанную работу. Размещение элементов обстановки осуществляется в 3D, а изменение и контроль размеров — в 2D.

На данный момент, сервис имеет достаточно ограниченные возможности, но вполне вероятно, что со временем в нём появятся дополнительные опции. Сейчас это больше маркетинговый ход компании, чем серьезная разработка. Вывод напрашивается такой: IKEA Home Planner — не самый удобный планировщик из обзора, тем более без поддержки русского языка.

Лучшие программы: как сделать чертеж дома 3D на компьютере

Чтобы нарисовать план дома на компьютере самостоятельно, вам понадобится непосредственно компьютер с выходом в Интернет и специальная программа. Все программы-проектировщики дома 3D можно разделить на два типа:

  • работающие только в онлайне;
  • позволяющие рисовать проект жилища оффлайн.

Практически все современные программы, которые позволяют сделать проект здания самостоятельно, рисуют макеты в 3d. Такая система позволяет увидеть дом со всех сторон в «объемном виде».

Создать проект дома в 3D на компьютере можно за день. Интерфейс программ прост и понятен, разобраться в нем не сложно

Среди популярных программ онлайн для проектирования здания своими руками выделяют следующие:

Ресурс Planner 5D. Этой программой пользуются даже опытные архитекторы. С ее помощью можно распланировать любое жилище – от квартиры до загородного пентхауса. Не нужно регистрироваться или проходить обучение. Все настолько просто и понятно, что справится и ребенок. Есть специальные шаблоны, которые уменьшат временные затраты на самостоятельное составление проекта дома. С помощью Planner 5D можно даже собственный дизайн интерьера разработать. Однако многие функции ресурса платные. За пользование программой в течение месяца придется заплатить около 300 рублей.

Тонкости использования Planner 5D:

  • вкладка Rooms поможет создать комнаты строения в режиме 3d. Тут же задают метраж стен, высоту потолков;
  • за наличие окон, дверей, лестниц отвечает вкладка Construction;
  • кнопкой Interior создают дизайн помещения;
  • с помощью кнопки Exterior рисуют хозяйственные пристройки во дворе;
  • макет можно сохранить в памяти ПК и распечатать на бумаге.
  • Проектировщик HouseCreator помогает от проектирования 3d перейти к расчетам. О пользовании ресурсом расскажет инструкция, которую можно найти на сайте проектировщика. Все просто и понятно, минус – небольшое количество опций:
  • вкладка «Стена» разрешает создать комнаты нужного размера в 3d;
  • «Проем» – это установка окон, дверей, лестниц;
  • «Крыша» – для прорисовки крыши, соответственно;
  • проект можно сохранить в памяти ПК и рассматривать оффлайн.

Многие опции доступны в бесплатном режиме. Но за расчет нужно будет заплатить. Для этого отправьте заявку администраторам сайта. Декорирование в HouseCreator не предусмотрено.

  • Программа Planoplan похожа на предыдущие. Плюс она позволяет не просто нарисовать проект дома на ПК, но и «побродить» по нему с помощью специальной опции. Planoplan позволяет учесть даже расположение розеток и осветительных приборов в режиме 3d.
  • Многие архитекторы и дизайнеры предпочитают Homestyler. В ресурс заложены реальные бренды и марки мебели, строительных материалов, поэтому программа считается максимально приближенной к реальности.

Узнать подробнее об онлайн ресурсах, которые позволяют начертить план дома своими руками на компьютере, вы можете из видео.

https://youtube.com/watch?v=WjNhRlO4i2A

Чтобы нарисовать строение, можно скачать на компьютер программу, для работы которой Интернет не понадобится:

  • ресурс Аutodesk является платным (около 500 рублей в месяц). На безвозмездной основе его разрешают использовать студентам и преподавателям строительных университетов. Аutodesk является профессиональным инструментом. С его помощью даже машину спроектировать можно! Для использования программу нужно скачать с официального сайта. Демоверсия с ограниченным количеством функций доступна бесплатно. Инструменты позволяют выбирать не только материалы для строительства, но и характер местности, рельеф, состояние почвы.
  • SolidWorks считается сложной, но самой профессиональной программой. Разобраться в ней при желании может любой. В помощь – видеоуроки и электронные книги.
  • SketchUp – очень крутой ресурс для тех, кто мечтает, без преувеличения, о собственном городе! Программа позволяет создать собственный муниципалитет, не говоря уж о том, чтобы нарисовать здание в 3d.

Здесь перечислены только основные программы для рисования проектов частного строения своими руками на ПК.

Планировка на участке

Начинать стоит с определения размеров дома и его возможного расположения на участке. Сделать это можно, только имея на руках его подробный план с указанием всех размеров, сторон света, особенностей рельефа, дорог, коммуникаций и уже имеющихся на нем объектов, не подлежащих сносу, если таковые есть. Желательно также иметь общий план с изображением соседних участков и природных объектов, чтобы из окон спроектированного дома открывался красивый вид, а не соседский сарай.

Перед тем, как создать проект дома, нужно уточнить местные требования к его виду и расположению, узнать о наличии централизованных коммуникаций, геологических условий на участке. При этом учитываются следующие факторы:

  • расстояние от фасада до «красной линии» (обычно не менее 5 метров);
  • расстояние до границ соседних участков (не менее 3 метров);
  • расстояние до подземных линий газо- и водоснабжения;
  • наличие и расположение подъездных путей и т.д.

Кроме того, важно уже на этом этапе определиться с расположением других построек и зон на участке, чтобы любым из них было удобно пользоваться. План участка в 3D-изображении Источник mtdata.ru

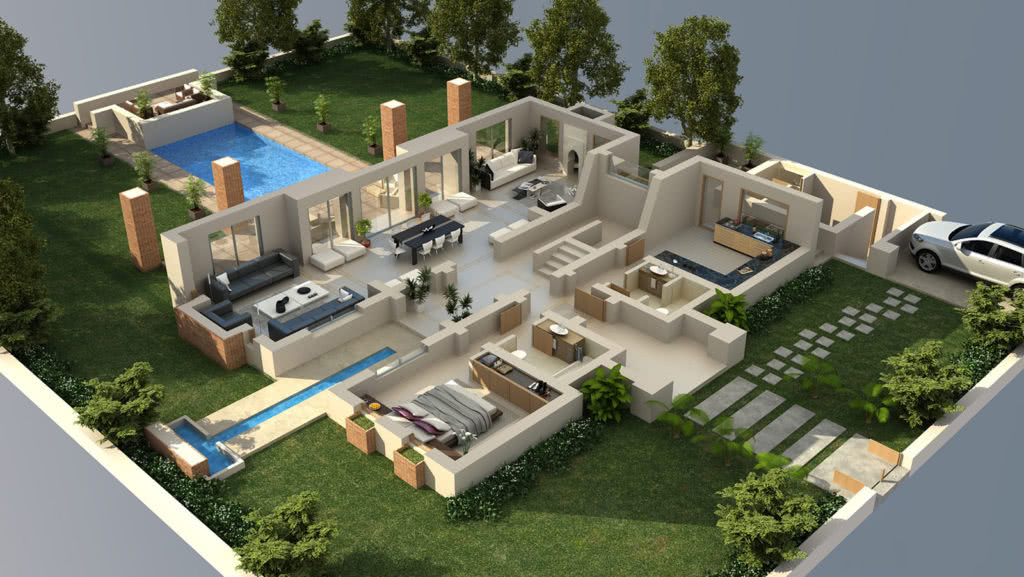

План участка в 3D-изображении Источник mtdata.ru

К примеру, если ширина фасадной стороны земельного участка 18 метров, то ширина дома не может быть более 12 метров, так как с обеих сторон от него до границ должно быть свободное трёхметровое пространство. Если планируется ещё и гараж, отступ от которого определяется метровой зоной, размеры дома снова придётся корректировать в соответствии с этими условиями.

Далее нужно продумать подключение дома к имеющимся инженерным коммуникациям либо автономным системам жизнеобеспечения, таким как скважина или колодец, септик. Чем короче и прямее будут эти линии, тем дешевле обойдётся их устройство и тем надёжнее они будут в эксплуатации.

Ещё один важный момент: как сделать проект дома самому, если застройка территории ещё не началась. Ведь в этом случае невозможно визуально оценить характер грунта, высоту стояния грунтовых вод и прочие важные параметры местности, от которых в первую очередь зависит выбор типа фундамента, возможность строительства подвала, устройства водопроводного колодца и септика. Потребуется, как минимум, бурение нескольких разведочных скважин на будущей стройплощадке.
