Уровень уклона

Самое главное в пандусах – это градус уклона. Измеряется он в процентах и имеет следующие показатели:

Согласно действующим требованиям ГОСТ максимально допустимый угол уклона составляет 5% или 2.9 градуса. При этом высота подъема пандуса – 80 сантиметров.
Если пол неровный и перепады его высоты составляют 20 сантиметров, по нормам СНиП допустимо увеличение угла уклона до 10% или 5.7 градуса.
В тех случаях, когда инвалидный пандус устанавливается на непродолжительное время и вертикальный подъем конструкции не превышает 50 сантиметров, а ее длина – 60 сантиметров, угол уклона может составить 8% или 4.8 градуса.

Из нержавеющей стали внутри помещения

Примеры конструкций с разным углом уклона можно видеть на этих фото.

скачать ГОСТ на пандусы

При проектировании данных устройств необходимо соблюдать нормы СНиП и требования ГОСТ для размеров данных изделий:

Перед подъемом инвалидного пандуса обязательно должна присутствовать площадка. Ее размеры должны превышать габариты инвалидной коляски. Точно такая же площадка предусматривается и в конце спуска.
Ширина конструкции, если на ней предусмотрено одностороннее движение инвалидов, должна составлять, как минимум 90 сантиметров, а ширина пандуса с двухсторонним движением – 180 сантиметров. Во втором случае угол наклона уменьшается до 6.7%. Возможен также вариант с установкой поручня посредине конструкции.

При сооружении конструкции на лестнице с двумя и более пролетами, монтируются промежуточные площадки, позволяющие развернуть инвалидную коляску. Размеры такой площадки таковы: ширина в два раза превышает ширину марша, а глубина составляет, как минимум 150 сантиметров. Пример можно видеть на этом фото.

Поручни также должны строго соответствовать определенным требованиям ГОСТ, а также нормам СНиП:

В случаях, когда высота подъема конструкции превышает 15 сантиметров, а длина 180 сантиметров, наличие поручней является обязательным.
Такие ограждения предусмотрены по всей длине инвалидного пандуса с обеих его сторон. Кроме того, они должны быть длиннее самой конструкции на 30 сантиметров, а их допустимый диаметр составляет 30-50 миллиметров.
Поручни, которые монтируются на пандусах для инвалидов, должны быть протянуты по всей длине конструкции.
Рекомендуется монтаж поручней на высоте 60, а также 80 сантиметров. Для детей, передвигающихся в инвалидных колясках, поручни крепятся на высоте 50 сантиметров.
Для предупреждения соскальзывания коляски устанавливаются специальные бортики по краям сооружения, высота которых составляет 5 сантиметров.

Из серии — лишь бы было…

Примеры поручней на пандусах, предназначенных для перемещения инвалидов, можно видеть на этих фото.

Монтаж нержавеющего пандуса

Выбор конструкции

При выборе данной конструкции надо учитывать следующие важные моменты:

Если предполагается индивидуальная эксплуатация конструкции, для удобства следует учесть параметры инвалидной коляски: количество, высоту и толщину колес, а также расстояние между ними. Соединительные перегородки, по которым перемещается коляска, не должны мешать пешеходам. На плоскость конструкции, по которой осуществляется движение, должно быть нанесено специальное покрытие, предотвращающее скольжение

Важно учитывать и то, из какого материала выполнено устройство, чтобы избежать повреждений лестницы. На пандусе должны быть предусмотрены специальные демпферы, способствующие бесшумной эксплуатации устройства

Простой съемный вариант

Важно помнить, что самое главное в выборе и использовании указанного изделия – строгое соблюдение норм СНиП и ГОСТ, дабы обеспечить безопасность лиц, пользующихся пандусом. МОСКВА И МОСКОВСКАЯ ОБЛАСТЬ:. МОСКВА И МОСКОВСКАЯ ОБЛАСТЬ:

МОСКВА И МОСКОВСКАЯ ОБЛАСТЬ:

САНКТ-ПЕТЕРБУРГ И ЛЕНИГРАДСКАЯ ОБЛАСТЬ:

РЕГИОНЫ, ФЕДЕРАЛЬНЫЙ НОМЕР:

Виды

Пандусы могут быть:

стационарными,
съемными.

Стационарные конструкции могут быть фиксированными, то есть неразборными. Обычно они расположены снаружи общественных и жилых зданий и встроены в лестницу.

Также есть откидные варианты, обычно их ставят в подъездах. Они прикреплены к стене и раскладываются в случае необходимости. В сложенном виде такой пандус удерживается металлической защелкой.

В общественном транспорте можно встретить выдвижные модели. Современные пандусы такого типа оборудованы автоматической системой раскладывания и складывания, чтобы воспользоваться ими, достаточно нажать на кнопку.

Съемные версии также могут быть устроены по-разному. Это

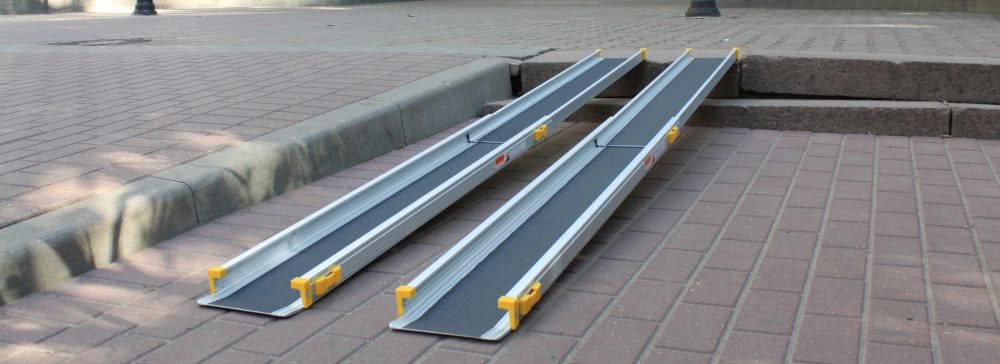

телескопические — их можно регулировать по длине, но такие варианты громоздки, их трудно раскладывать и собирать в одиночку;
рамповые — более мобильные разновидности, их разложить легче, они компактны и весят немного;
ролл-пандусы — их можно скатывать в рулон, легко возить в автомобиле.

Как производится установка ограждений

Процесс установки ограждений происходит следующим образом:

Сначала создается чертеж, где указывается высота ограждений и другие параметры.
Затем специалисты делают разметку под стойки ограждений.
После этого происходит бурение бетонного основания пандуса. Если конструкция выполнена из металла, на этом этапе происходит приваривание опор ограждений. В таком случае опоры пандуса являются и опорами для перил. Они создаются из профилированной трубы. Если конструкция выполнена из бетона, опоры создаются из стальных труб.
На последнем этапе установки происходит закрепление поручней и ригелей, если они предусмотрены монтируемой конструкцией.

Такие ограждения для инвалидов позволяют удобно передвигаться на коляске, не испытывая при этом затруднений. Даже небольшая ошибка при установке пандуса способна сделать его непригодным для использования. В пример можно привести конструкции, уклон которых способствует быстрому разгону коляски при спуске, что делает пандус опасным.

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

максимальная высота марша – 80 см;
минимальная ширина винтового изделия (при полном повороте) – 200 см;
минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

1:20 (на 1 см высоты должно приходиться 20 см длины);
5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
перила должны быть круглого сечения;
диаметр поручня – 3-5 см (оптимальный размер – 4 см);
минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
для детей ограждения следует устанавливать на высоте 50 см;
поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;
в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;
расстояние между поручнями – 90-100 см;
при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
начало и конец конструкции должны маркироваться предупредительными полосами;
с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

Подбор оптимальной ширины.

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП , их размеры должны соответствовать следующим показателям:

ширина — не менее 1850 мм;
глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

на едином прямом марше — 900х1400 мм;
при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

установка на всех участках наклонных дорожек и горизонтальных площадок;
высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
крепление ограждений производится только с наружной торцевой стороны;
на окончании нижнего марша перила и поручни должны выступать на 300 мм;
сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

Нормативные размеры поручней.

Это интересно: Почему трескается штукатурка при высыхании: распишем главное

Технические нормы и стандарты пандусов для инвалидов

На сегодняшний день существуют общепринятые нормы для установки пандусов в общественных местах. Они включают в себя перечень необходимых технических характеристик самого пандуса, а также ряд требований к установке изделия. Все эти нормы прописаны в ГОСТе, но не всегда соблюдаются.

Итак, в этой статье мы расскажем о нормах пандусов для инвалидов и о том, как они должны быть установлены, чтобы обеспечить комфортное и безопасное передвижение инвалидов.

Устройство пандуса

Современные конструкции пандусов отличаются большим разнообразием. Изготовители предлагают следующие типы устройства пандуса:

Стационарные. Используются в подъездах и помещениях, где предусмотрено пребывание инвалидов в течение длительного срока. Такие пандусы изготавливаются и устанавливаются по индивидуальному заказу.

Складные. Такие пандусы отлично подходят для нечастого использования и позволяют экономить достаточно места в узких проходах.

Съемные конструкции. Такие пандусы имеют компактные размеры и позволяют преодолевать небольшие препятствия.

Наиболее часто используются стационарные пандусы, которые устанавливаются в лечебных учреждениях, органах соцопеки, а также в домах, где проживают инвалиды.

Размеры пандуса

Размеры пандуса, а также размеры прилегающих к ним территорий строго прописаны в нормативах. Минимально допустимая ширина пандуса для передвижения одного человека – 90 см. При установке пандусов с двусторонним движением, минимальное расстояние увеличивается вдвое. Кроме того, на двустороннее движение распространяется и правило изменения уклона пандуса (в таком случае он должен составлять не боле 6,7%).

Помимо размеров самой конструкции, нужно также учитывать и размер площадок – они должны быть шире коляски. Для пандусов в несколько пролетов обязательны площадки на каждом из пролетов, чтобы у инвалида была возможность развернуть коляску.

Уклон пандуса

Основным залогом безопасности при пользовании пандусом является его уклон. Уклон пандуса измеряется в процентах и имеет четкие обоснования – слишком крутой спуск способен привести к травмам.

В нормативных актах прописаны четкие размеры уклонов. Согласно этим указаниям, норма уклона пандуса зависит от перепада высот и от типа сооружения (временное или долговременное).

1. Для пандусов, использующихся на постоянной основе (какой бы конструкции он ни был) максимально допустимым значением будет 5% уклон.

2. Для временных сооружений предписано 8% ограничение уклона.

3. Для преодоления небольших препятствий высотой до 20 см (бордюры, спуски в одну ступеньку и др.) допустимая величина уклона 10%.

В случае невозможности установки пандуса соответствующего нормам, его заменяют более компактным подъемным механизмом.

Особенности пандусов в подъезде

Подъем инвалидов в подъездах почти всегда сопряжен с некоторыми неудобствами – если на улице можно увеличить длину пандуса, то возможности расширить пространство на лестничной клетке совершенно нет. Размеры пандуса в подъезде составляют от 50 см до 4 м в длину и могут состоять как из одной, так и из 3х секций.

Главной особенностью пандусов на лестничных клетках является крутой уклон, который практически невозможно уменьшить. Несмотря на это, пандусы являются неотъемлемой составляющей для комфортного передвижения инвалидов.

Пандус в подъезде может быть как стационарным, так и откидным. В большинстве случаев, устанавливается именно стационарный, представляющий из себя рельсовую конструкцию. В случае если ширина лестничного пролета меньше 2,5 метров, производится установка откидного пандуса с простым механизмом раскладки.

Устанавливать пандус может только организация, имеющая необходимые разрешения с соблюдением технического регламента. Для установки пандуса требуется написать обращение в ЖЭК или в управляющую компанию.

Технические нормы и стандарты пандусов для инвалидов уклон пандуса, размеры пандуса, устройство пандуса, пандус в подъезде, пандусы для инвалидов нормы

Случаи и сроки установки пандуса

Пандусы устанавливают в различных общественных учреждениях: торговых центрах, аптеках, плавательных бассейнах, подъездах многоквартирных домов. По законодательству застройщик обязан запланировать и установить пандус сразу. Это требование прописано в строительных нормах и правилах.

Стационарные

В зависимости от назначения, дорожки для спуска могут иметь различные конструкционные особенности. Стационарные не разрешается демонтировать. Существуют такие вариации:

Двухпролетные. Конструкция предполагает 2 площадки с расстоянием между собой немного меньше расстояния между колесами инвалидной коляски. Посредине проходят ступеньки, чтобы лицо, которое перемещает особу в инвалидном кресле, могло свободно двигаться.
Однопролетные. Предполагают передвижение человека в коляске без посторонней помощи.

Такие конструкции используются:

в жилых домах;
госучреждениях;
торговых центрах;
спусках в подземные переходы и метро.

Покрытие, по которому движется коляска, может быть металлическим, бетонным, асфальтированным или из других материалов, которые могут осуществлять сцепление с резиновыми колесами. Пандусы обязательно должны иметь перила, расположенные на уровне, который удобен человеку, передвигающемуся на коляске.

Откидные или выдвижные

Наиболее функциональным является устройство откидных пандусов. Они хорошо подходят для помещений, которые не отличаются большой площадью. Особенностью данного типа является то, что его перед использованием нужно откинуть, а потом сложить обратно. В сложенном виде оно не мешает проходу людей.

Конструкция самых популярных моделей откидных дорожек для спуска держится на стене или перилах, ступени откидываются по необходимости. Снизу пандус крепится на петли, и люди в инвалидном кресле могут легко привести его в состояние готовности для осуществления спуска или подъема. Такие конструкции в своем большинстве изготавливаются из легких сплавов металла, обеспечивающих высокую прочность.

Выдвижные конструкции устанавливаются в общественном транспорте. Привести в действие такое устройство может пассажир путем нажатия кнопки или это делает водитель транспортного средства со своего места.

Как сделать пандус самостоятельно

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Необходимые материалы и инструмент

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:

два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
профильная труба 25х50 мм длиной ¾ лестницы;
3 стальные дверные петли;
2 метра профильной трубы 25х32 мм;
полоса стальная 50х2,5 мм – 0,5 метра;
анкерные болты для крепления конструкции к стене;
поворотную или сдвижную защелку;
сварочные электроды.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба. С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию

С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.

Швеллера.

Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.

Порядок выполнения работ

Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.

В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:

приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
приварите петли одной стороной к поперечинам;
положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
приварите перемычки к швеллерам;
положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.

Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.

Как рассчитать пандус

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (это пожарозащитные системы). Так вот в строительных прописано — 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут — 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” или Свод правил СП 59.13330.2012 “Доступность зданий и сооружений для маломобильных групп населения”.

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

в избранное ссылка отблагодарить

Пандусы для инвалидов-колясочников
