Устройство пандуса для инвалидов

Оглавление

Как рассчитать пандус

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (это пожарозащитные системы). Так вот в строительных прописано — 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут — 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” или Свод правил СП 59.13330.2012 “Доступность зданий и сооружений для маломобильных групп населения”.

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

в избранное ссылка отблагодарить

Конструктивные элементы

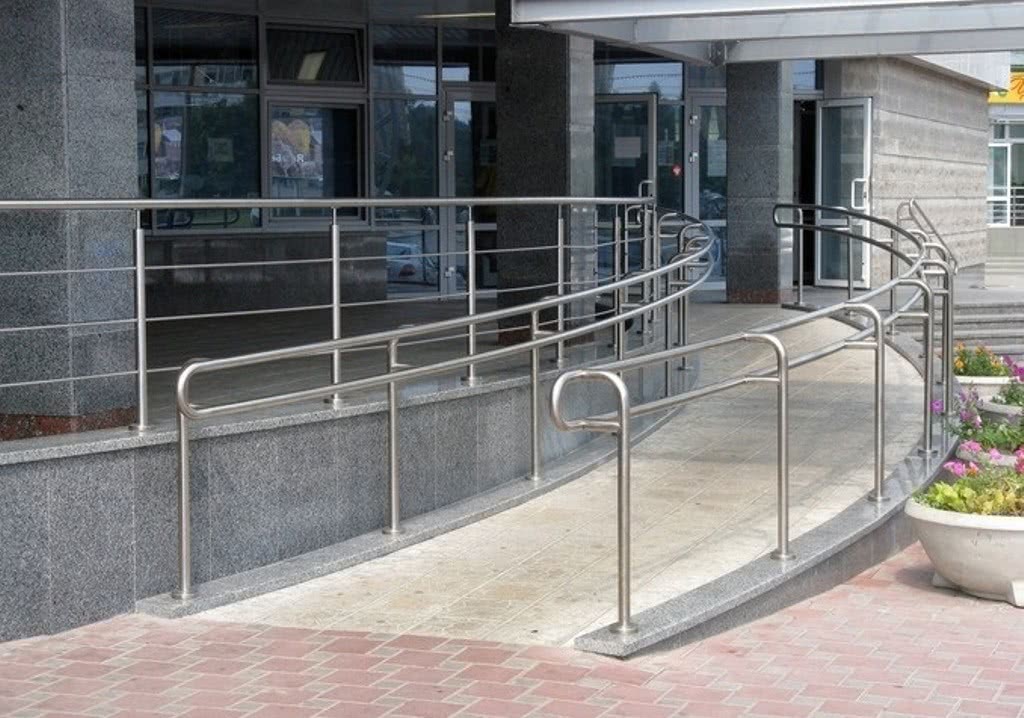

Наиболее распространенная стационарная конструкция достаточно проста. Она включает горизонтальные площадки: въездную, выездную (вверху и внизу) и промежуточные (для отдыха при длинном пролете), а также наклонную дорожку. На верхней площадке и дорожке устанавливаются ограничительные поручни для инвалидов. Вся система устанавливается на опорной конструкции, от которой во многом зависит прочность всего пандуса. Отдельный ГОСТ регламентирует обустройство стационарных опор.

Основные требования к пандусам.

Чаще всего используются металлические конструкции (особенно если пандусы пристраиваются уже в построенном сооружении). В процессе строительства капитальных сооружений, как правило, пандусы располагаются рядом с обычной лестницей и изготавливаются из бетона (железобетона).

При конструировании пандусов необходимо учитывать некоторые дополнительные условия:

  1. Дорожка должна иметь покрытие, исключающее чрезмерное скольжение.
  2. Материал покрытия выбирается с учетом исключения его разрушения при передвижении любого типа инвалидных колясок, а также других возможных средств (велосипед, хозяйственная сумка, тачка и т. д.).
  3. Необходимо предусмотреть демпферные устройства для устранения шума при передвижении коляски и других средств.
  4. В общественных сооружениях конструкция должна рассчитываться на возможность перемещения всех возможных типов инвалидных колясок.

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

Подбор оптимальной ширины.

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП , их размеры должны соответствовать следующим показателям:

  • ширина — не менее 1850 мм;
  • глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
  • размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

  • на едином прямом марше — 900х1400 мм;
  • при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
  • при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
  • на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

  • установка на всех участках наклонных дорожек и горизонтальных площадок;
  • высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
  • расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
  • крепление ограждений производится только с наружной торцевой стороны;
  • на окончании нижнего марша перила и поручни должны выступать на 300 мм;
  • сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

Нормативные размеры поручней.

Это интересно: Почему трескается штукатурка при высыхании: распишем главное

Виды

Пандусы могут быть:

  • стационарными,
  • съемными.

Стационарные конструкции могут быть фиксированными, то есть неразборными. Обычно они расположены снаружи общественных и жилых зданий и встроены в лестницу.

Также есть откидные варианты, обычно их ставят в подъездах. Они прикреплены к стене и раскладываются в случае необходимости. В сложенном виде такой пандус удерживается металлической защелкой.

В общественном транспорте можно встретить выдвижные модели. Современные пандусы такого типа оборудованы автоматической системой раскладывания и складывания, чтобы воспользоваться ими, достаточно нажать на кнопку.

Съемные версии также могут быть устроены по-разному. Это

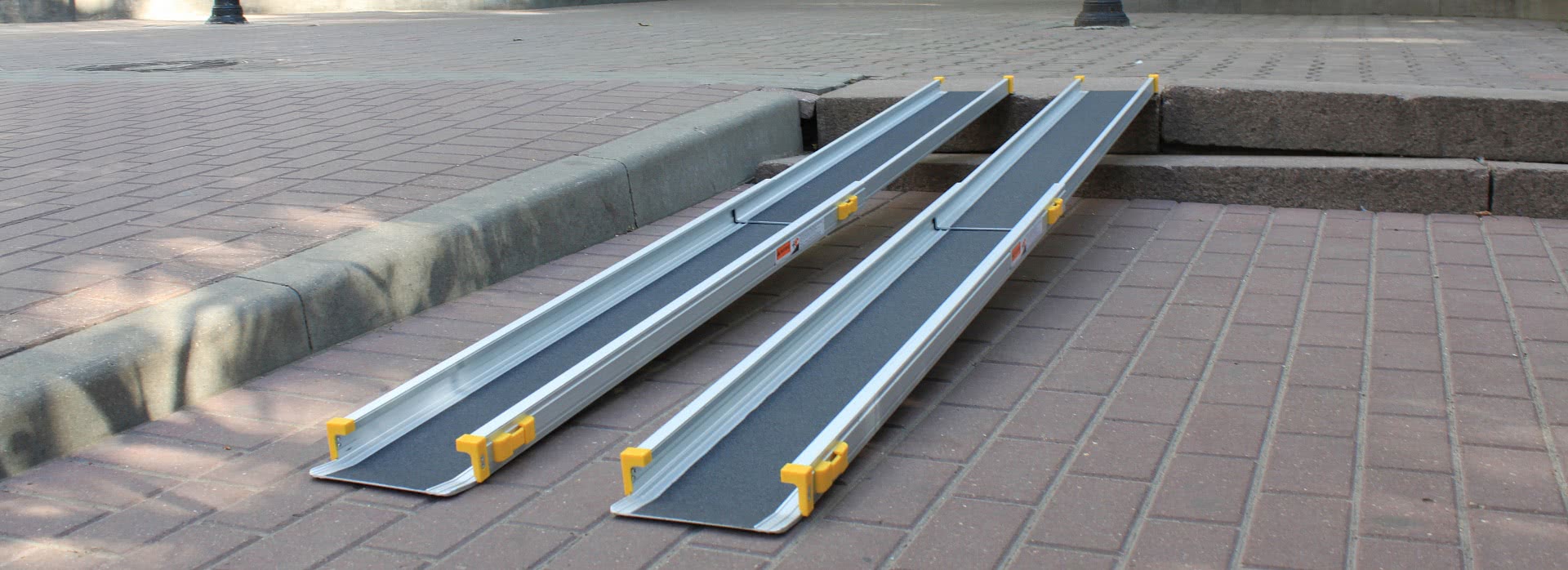

  • телескопические — их можно регулировать по длине, но такие варианты громоздки, их трудно раскладывать и собирать в одиночку;
  • рамповые — более мобильные разновидности, их разложить легче, они компактны и весят немного;
  • ролл-пандусы — их можно скатывать в рулон, легко возить в автомобиле.

Планировка и размеры: туалетная комната с душем

Проект санузла следует выполнять так, чтобы домочадцам было комфортно при принятии гигиенических процедур. Ведь утром человек набирается бодрости, а вечером расслабляется перед сном.

В частном доме

Как правило, комнаты там небольшие. Поэтому владельцы отказываются от отдельного туалета и устанавливают сантехническое оборудование в одном месте. Обычно площадь совмещённого санузла не более 5 квадратных метров. Там монтируют:

  • ванну европейского размера или джакузи;
  • душевую кабину;
  • унитаз;
  • биде;
  • раковину для умывания.

Важно! Лучше, чтобы дверь в помещение открывалась наружу. Если монтировать только душевую кабину, без ванны, можно сэкономить место. Лучше поставить угловую кабину

Она имеет симметричную конфигурацию

Лучше поставить угловую кабину. Она имеет симметричную конфигурацию.

Если же совмещённый санузел не более трёх квадратов, появляются проблемы с размещением сантехники. Вероятно, придётся отказываться от ванны или душевой кабины. Может не вместиться стиральная машина.

В большой ванной комнате можно установить дополнительно второй умывальник, душевой бокс, писсуар и биде. Хозяйки будут рады шкафчикам для хранения белья, косметики, бытовой химии.

В хрущёвке

Следует обратить внимание на размер ванной комнаты и то, совмещена ли она с туалетом. Помещение может быть следующим:

  1. В проектах новых панельных многоэтажных домов всё ещё встречаются такие, где туалеты размером 0,9х1,2 м. В них не поставить раковину, только унитаз.
  2. Если площадь ванной комнаты до 3 кв.м, например, 1,7х1,7м, можно будет установить либо ванну 160—170 см длиной или душевую кабину.

А также небольшую раковину и шкаф-пенал или массивную раковину с тумбой. В противном случае не будет подхода к ванне и раковине.

При объединении ванной комнаты и санузла площадь помещения составит уже 4 кв. м.

В нём хватит места для раковины, ванны или душевого уголка, унитаза и стиральной машины. Если есть желание устроить уголок отдыха с кабиной, ванной, раковиной, унитазом и биде, следует выбирать планировки, где площадь составляет более 6 квадратных метров.

Санитарно-гигиенические помещения

3.63 В общественных уборных, в том числе размещаемых в общественных и производственных зданиях (кроме указанных в 3.51 СНиП 2.08.02), необходимо предусматривать не менее одной универсальной кабины, доступной для всех категорий граждан.В любых общественных зданиях при расчетной численности посетителей 50 человек и более или при расчетной продолжительности нахождения посетителя в здании 60 мин и более следует предусматривать уборную с универсальной кабиной.

3.64 Уборные в зданиях, где работают инвалиды, должны быть на каждом этаже, независимо от количества работающих, при этом не менее одной из общего числа кабин в уборных должна быть универсальной.

Уборные для людей с недостатками зрения и инвалидов, пользующихся креслом-коляской, должны размещаться не далее 60 м от рабочего места. Нежелательно смежное размещение мужских и женских уборных для инвалидов по зрению.

3.65 В помещениях общественных душевых следует предусматривать не менее одной кабины, оборудованной для инвалида на кресле-коляске, перед которой следует предусматривать пространство для подъезда кресла-коляски.

3.66 В санитарно-гигиенических помещениях количество кабин и устройств, необходимых для работающих на предприятии или в учреждении инвалидов с нарушением опорно-двигательного аппарата и недостатками зрения, следует определять из расчета: не менее 1 универсальной душевой кабины на 3 инвалидов, не менее 1 раковины умывальника на 7 инвалидов независимо от санитарной характеристики производственных процессов.

Следует предусматривать закрытые душевые кабины с открыванием двери наружу и входом непосредственно из гардеробной.Умывальные для указанных категорий инвалидов следует размещать непосредственно в гардеробном блоке или смежно с ним. При этом 40 % расчетного количества умывальников целесообразно размещать вблизи рабочих мест.

3.67 Универсальная кабина уборной общего пользования должна иметь размеры в плане не менее, м: ширина — 1,65, глубина — 1,8. В кабине рядом с унитазом следует предусматривать пространство для размещения кресла-коляски, а также крючки для одежды, костылей и других принадлежностей.

В универсальной кабине и других санитарно-гигиенических помещениях, предназначенных для пользования всеми категориями граждан, в том числе инвалидов, следует предусматривать возможность установки в случае необходимости поручней, штанг, поворотных или откидных сидений.

3.68 Размеры в плане санитарно-гигиенических помещений для индивидуального пользования в жилых зданиях должны быть не менее, м:

  • ванной комнаты или совмещенного санитарного узла: 2,2 х 2,2
  • уборной с умывальником (рукомойником): 1,6 х 2,2
  • уборной без умывальника:1,2 х 1,6

3.69 Геометрические параметры зон, используемых инвалидами, в том числе на креслах-колясках, в санитарно-бытовых помещениях общественных и производственных зданий следует принимать по таблице 1.

Таблица 1

Размеры в плане (в чистоте) м
Кабины душевых закрытые 1,8 х 1,8
Кабины душевых открытые и со сквозным проходом, полудушей 1,2 х 0,9
Кабины личной гигиены женщин 1,8 х 2,6
Кабины уборных 1,8 х 1,65
Скамьи в гардеробных  0,6 х 0,8
Шкафы в гардеробных для уличной и домашней одежды 0,4 х 0,5

3.71 Ширину проходов между рядами для кабин душевых закрытых и открытых, умывальников групповых и одиночных, уборных, писсуаров следует принимать не менее 1,8 м:

3.72 Рекомендуется применение водопроводных кранов рычажного или нажимного действия, а при возможности — управляемых электронными системами.Управление спуском воды в унитазе рекомендуется располагать на боковой стене кабины.

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

  • максимальная высота марша – 80 см;
  • минимальная ширина винтового изделия (при полном повороте) – 200 см;
  • минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
  • вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
  • минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
  • максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

  • 1:20 (на 1 см высоты должно приходиться 20 см длины);
  • 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
  • 2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

  • 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
  • 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

  • поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
  • перила должны быть круглого сечения;
  • диаметр поручня – 3-5 см (оптимальный размер – 4 см);
  • минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
  • с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
  • нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
  • для детей ограждения следует устанавливать на высоте 50 см;
  • поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;
  • в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;

  • расстояние между поручнями – 90-100 см;
  • при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
  • начало и конец конструкции должны маркироваться предупредительными полосами;
  • с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

  • модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
  • если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
  • чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
  • установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
  • чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

Требования к санитарным узлам для инвалидов

Размеры санузла для МГН должны позволять разместить необходимое санитарно-техническое оборудование и обеспечить комфортные условия для инвалидов колясочников.  Помещения сложной формы исключаются, перемещение в них для колясочников затруднительно. Нормы проектирования на этот вопрос точно не отвечают, но размеры определяют с учетом размещаемого оборудования (поручни и вспомогательные элементы) и сантехнические приборы (умывальник, унитаз и т.д.) и обеспечить удобный доступ к ним маломобильных групп населения. Квадратная форма тоже не является оптимальной, т.к. при установке оборудования используется поверхность стен.

Пол необходимо вывести в одном уровне с поверхностью пола смежных помещений.

Если имеется перепад высот между смежными помещениями (коридором, холлом), необходимо устройство пандуса. Размер входного проема — не менее 90см. При более узком проеме невозможен доступ на коляске.

План санузла для МГН

Двери выбирают с открытием наружу. Двери оборудуются специальной маркировкой в виде рельефных знаков на высоте 1,35 м от уровня пола. Санузел для инвалидов оборудуется тревожной сигнализацией.

План развертки санузла

Кнопка тревожной сигнализации располагается на доступном расстоянии от сантехнического оборудования (унитаза, душевого поддона) на высоте 90 см от пола. Над входом размещают световые сигналы оповещения.

Развертка туалета по оси 1-1

Они срабатывают при нажатии тревожной кнопки сигнализации. Удобно размещение в помещении для МГН нескольких безпроводных кнопок вызова. Мигание оповещающего сигнала сообщает о вызове дежурного персонала. Тревожный сигнал передается дежурному персоналу и на пост охраны.

Развертка по оси 2-2

При размещении уборной для МГН необходимо учитывать то, какие помещения размещены выше и ниже. Помещения с мокрыми процессами рациональнее размещать поэтажно один над другим. Это упрощает процесс прокладки коммуникаций и сокращает протяженность.

Развертка по оси 3-3

Также необходимо предусмотреть систему вентиляции. Недопустимо размечать санузлы над электро щитовыми. Нежелательно, с точки зрения эксплуатации здания, размещать уборные над кабинетами с большим скоплением людей (холлами, вестибюлями, залами и т.д.).

Развертка по оси 4-4

Если под санузел для инвалидов не отводится отдельного помещения, предусматривают оборудованную кабину в общий туалет. Размеры регламентированы:

  1. Ширина не менее 1,65м., глубина — 1,8м., без душевого поддона.
  2. 2,2м. на 2,25м., при установке душевого поддона.

При размещении сантехнического оборудования необходимо предусматривать свободное пространство шириной не менее 1,4м для удобного разворота коляски. При размещении отдельной специальной оборудованной кабины в общем санузле, необходимо учитывать, что посетителей в инвалидной коляске сопровождают люди противоположенного пола, поэтому при организации входа в такую кабину желательно предусмотреть тамбур, отделяющий вход в кабину от общего санузла.

Условно, туалет можно разбить на функциональные зоны: размещения оборудования, зону для движения коляски и зоны пересадки к оборудованию. Исходя из размещения в помещении этих зон, определяется правильное расположение оборудования.

При грамотном и компактном размещении необходимых элементов при функциональной организации пространства будет обеспечен минимальный размер санузла. На него влияют габариты принятого в проекте оборудования и их размещение.

Адвокат-Сервис правовая помощь

Размеры ограждения пандуса для инвалидов

Широкий, двухполосный пандус может оборудоваться центральным разделительным поручнем. Промежуточные площадки при большой длине одного пролета должны позволять въезд всей длины коляски. Горизонтальная площадка при двухпролетном варианте должна позволять разворот коляски (ширина — не менее 1,8 м, длина — более 1,5 м). Поручни для инвалидов устанавливаются обязательно при высоте подъема более 20 см и длине пролета более 1,6 м. Высота перил выбирается 60 и 80 см, а для детей-инвалидов — 50 см. Ширина перила выбирается в пределах 4-5 см. Край дорожки для исключения проваливания колеса оборудуется бортиком высотой порядка 5-8 см. Пандус для инвалидов является обязательным элементом всех общественных сооружений.

Требования к пандусам для инвалидов

Покрытия поверхностей Покрытия поверхностей пандусов и поворотных площадок необходимо выполнять из материалов, препятствующих скольжению. Недопустимо наличие швов, порожков, материалов покрытия с крупной структурой, препятствующих подъему и спуску.

Уклон пандуса для инвалидов, при его правильном выборе и конструктивном решении обеспечивает естественный сход осадков. При выполнении отделки требуется сохранить нормируемую ширину пандуса для инвалидов колясочников.

Корректные размеры пандусов для инвалидов, а также требования гост

Рельеф просечек должен обеспечивать надежное сцепление колес с плоскостью, но не препятствовать перемещению. Лист крепится к несущим элементам (балкам, выполняемым из швеллера или тавра, опорам) прочным сварным швом.

На стыках покрытий скатов и площадок из просечного листа недопустимы острые края и перепады. В местах стыков листов монтируют защитные полосы. При этом, ширина пандуса для инвалидов колясочников рассчитывается без допусков на отделочные материалы.

Размеры пандуса для инвалидов по госту

  • ролл-пандусы,
  • раздвижные телескопические,
  • рампы для преодоления порогов.

Ролл пандусы Ролл пандус скручивается, подобно обычному коврику, который можно увидеть в любой гостиной.

Пандус для инвалидов

  • Необходимо предусмотреть демпферные устройства для устранения шума при передвижении коляски и других средств.
  • В общественных сооружениях конструкция должна рассчитываться на возможность перемещения всех возможных типов инвалидных колясок.
  • Обеспечение оптимального наклона Расчет угла наклона пандуса. Угол наклона площадки нормируется, исходя из возможности свободного подъема на стандартной коляске и безопасного спуска (без излишнего разгона).

В соответствии с ГОСТ уклон дорожки не должен превышать 5 %, т. е. угол наклона выбирается не более 2,9-3 градуса. При установке конструкции необходимо соблюдать следующее условие: высота подъема должна составлять не более 0,8 м.

Другими словами, при высоком пролете через каждые 80 см подъема должны предусматриваться промежуточные горизонтальные площадки.

Пандус для инвалидов: размеры по госту

Стык образуемый полозьями скатов с переходными площадками выполняется без порогов и зазоров, препятствующих перемещению, а перила обеспечивать условия наличия удобной опоры при подъеме. Он жестко крепится к стене анкерными соединениями, рассчитанными на нагрузку в два раза превышающую вес инвалида в коляске. Простота монтажа позволяет закрепить без нарушения существующей отделки лестниц. Долговечность и удобство Прочность и долговечность зависит от надежности конструкции откидывания. Для облегчения веса и простоты откидывания полозья могут быть выполнены из алюминиевого профиля или из дерева. Расстояние между полозьями — не менее 78см (в осях). Выполненные таким образом скаты не требуют дополнительной отделки, кроме покраски. Покраску следует выполнять с учетом цветовых решений помещения, в котором он устанавливается.

Адвокат-Сервис правовая помощь Адвокат-Сервис правовая помощь Размеры ограждения пандуса для инвалидов Широкий, двухполосный пандус может оборудоваться центральным разделительным поручнем. Промежуточные площадки при
