Изготовление самодельного трубогиба

Оглавление

Виды станков

Согласно требованиям эксплуатации, различают неподвижные (стационарные) и ручные станки. Стационарные конструкции применяются в большей степени на заводах. Сделанный собственными руками ручной прибор более подойдет для выполнения работ в бытовых условиях.

В зависимости от привода существует несколько разновидностей трубогибочных устройств:

  • Гидравлические (применяется гидродомкрат). Бывают стационарными и ручными. Сгибают трубы диаметром до 3 дюймов. Такие станки применяются в специальных производствах и могут осуществлять внушительный объем работ.
  • Механические. Давление образовывается ручным способом при помощи основного винта либо рычага.
  • Электрические. Сгибание происходит за счет электродвигателя), подходит для изгиба любых труб – как с тонкими, так и с толстыми стенками. Благодаря электронике производятся точные расчеты угла сгиба. Такие трубы не имеют деформаций.
  • Электрогидравлические. Гидроцилиндр работает с помощью электродвигателя.

Изогнуть трубу возможно разными способами.

В связи с этим трубогибы по способу изгиба разделяют на:

  • Сегментные. Снабжаются особым устройством, которое одновременно тянет и сгибает заготовку под нужным углом вокруг сегмента.
  • Станок арбалетного вида. Оборудуется особым механизмом, состоящий из изгибающего компонента.

  • Пружинные устройства. Снабжаются пружинами. На таких станках возможно обрабатывать металлопластиковые детали.
  • Дерновый. Состоит из направляющей, которую располагают внутри трубы перед началом выполняемых работ. Такой элемент с дорном предохраняет деталь от деформации и сплющивания. Данный станок применяется при изготовлении автомобильных труб и для изгиба алюминиевых труб.
  • Безворсовый. Гибка совершается за счет наматывания детали на гибочный ролик.

От длины заготовки, которую необходимо согнуть, используют устройства двух видов:

  • рычажные станки;
  • прокатные устройства.

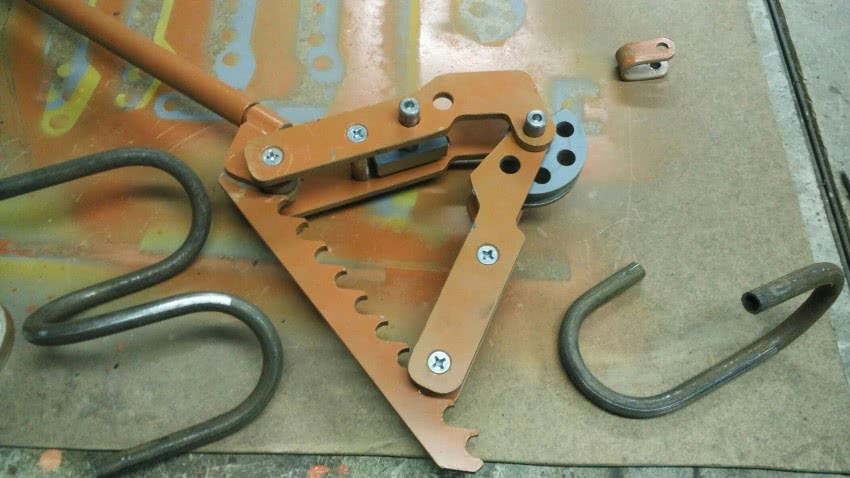

Наиболее распространенными в использовании считаются устройства рычажного вида. Также имеются в промышленном производстве дерновые и арбалетные трубогибы. Принцип работы таких станков заключается в двух направляющих роликах и нажимного шаблона (дорна). Подобный механизм дает возможность осуществлять холодную обработку круглых металлических труб на малых участках. Благодаря своим малогабаритным размерам арбалетный трубогиб считается более распространенным прибором у профессиональных монтажников технических коммуникаций. Устройство получило свое название за счет того, что конструкция похожа на арбалет.

Для производства значительного количества монотипных деталей малого радиуса изгиба возможно применить трубогиб-улитку. Данный аппарат состоит из двух шкивов (колес) различного диаметра, зафиксированных на валах. Закрепив один конец трубы на колесе, роликом наименьшего диаметра (основным колесом) оказывают давление на заготовку, в то же время прокатывая ролик по обрабатываемому участку детали. Из-за чего труба сгибается вдоль поверхности большого шкива, приобретая его форму. Единственным минусом данного метода считается невыполнимость извлечения закруглений большего радиуса.

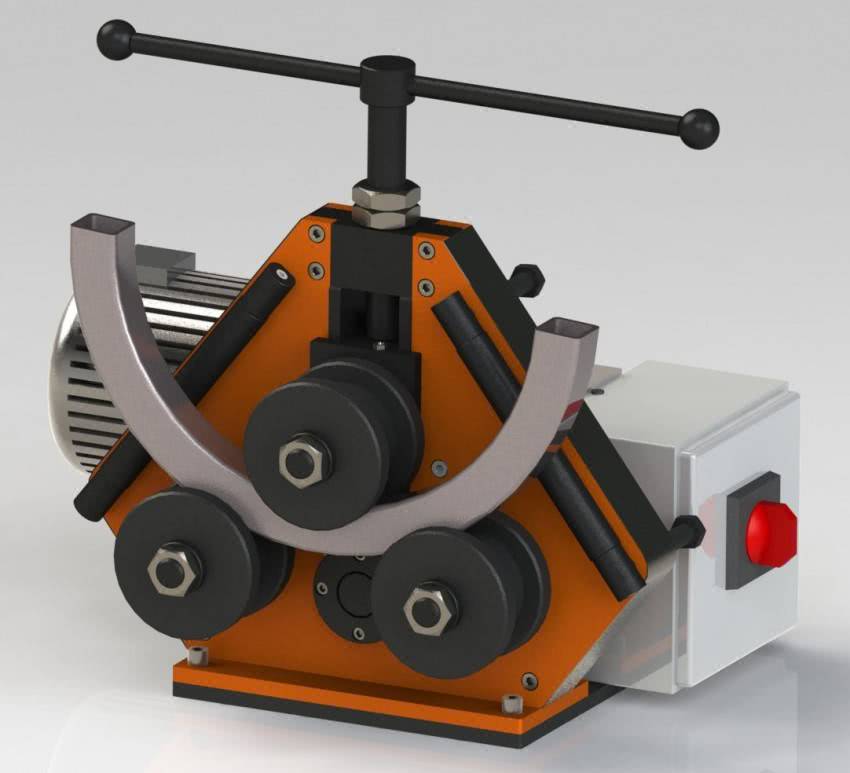

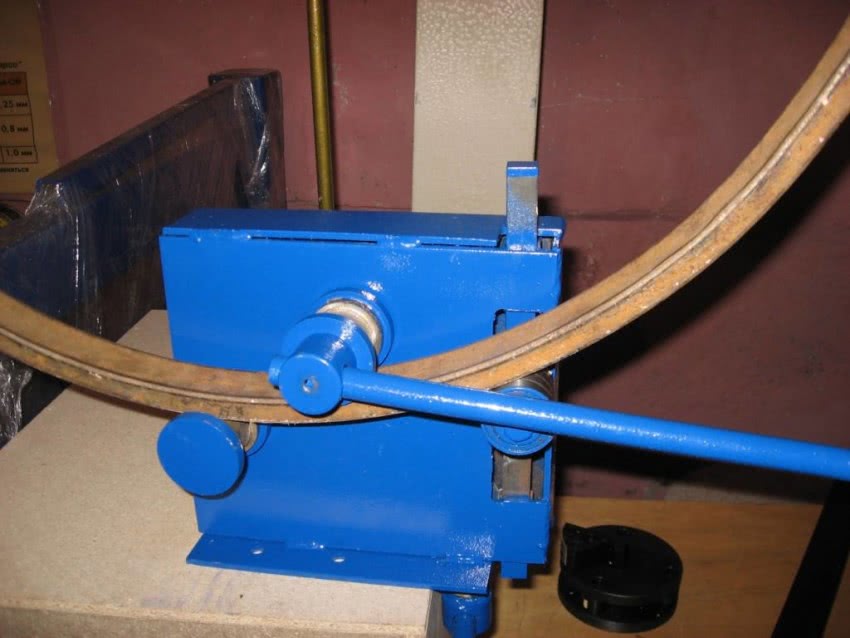

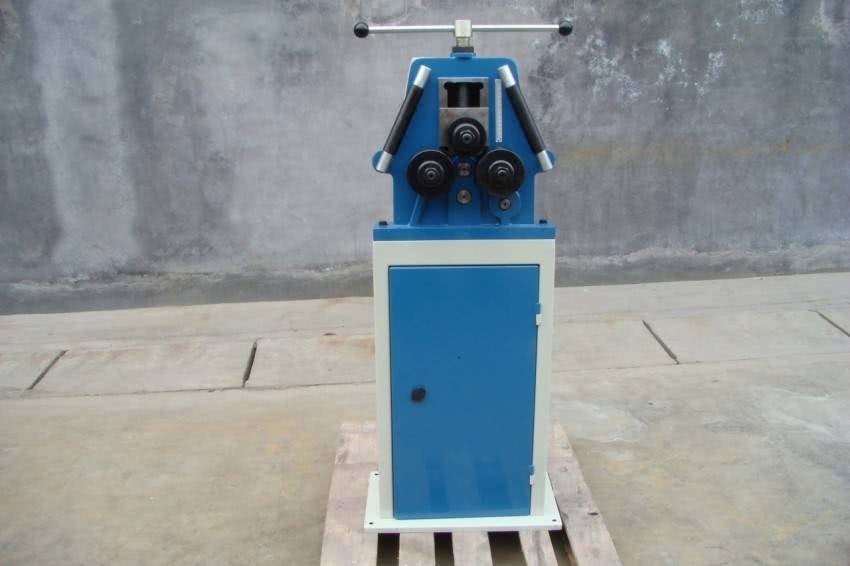

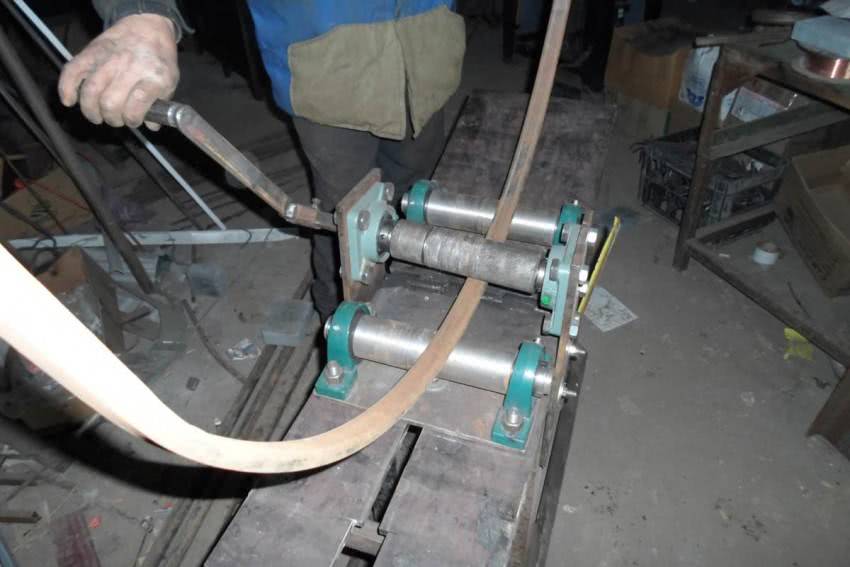

Практичными и универсальными в работе считаются прокатные (гибочные) станки, изготовленные своими руками, в которых возможна регулировка угла деформации металлической трубы. Самая простая система прокатного аппарата состоит из основания и зафиксированного на нем приводного вала, находящихся на определенной дистанции друг от друга. Давление на трубу оказывает подвижный ролик, а ее протягивание исполняется за счет вращения основных валов. При создании изгибов малого радиуса понадобится совершить 50-100 прогонов. Чтобы не возникало деформации, следует прокатывать изделие с одной и той же скоростью. Собрать прокатный механизм самостоятельно в бытовых условиях будет сложно, так как потребуются токарные и сварочные работы.

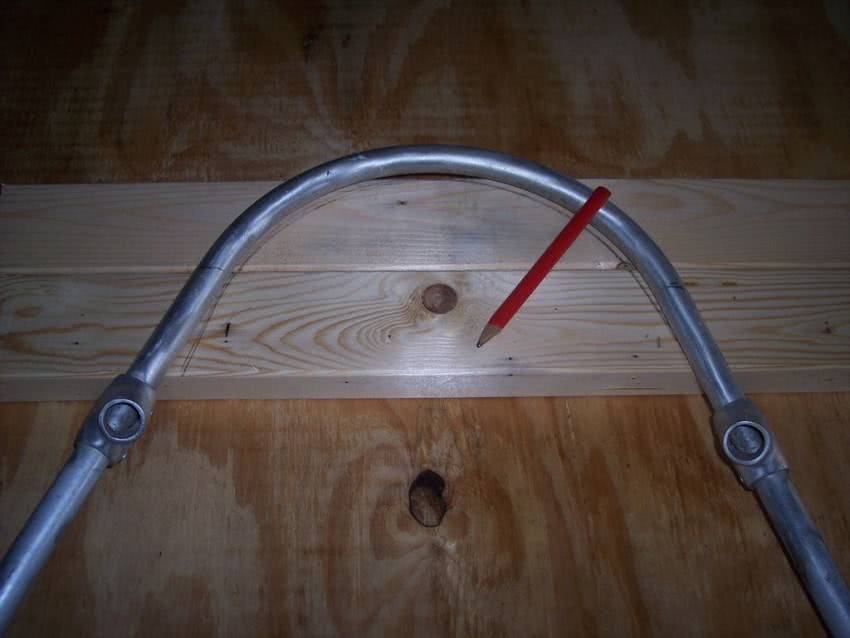

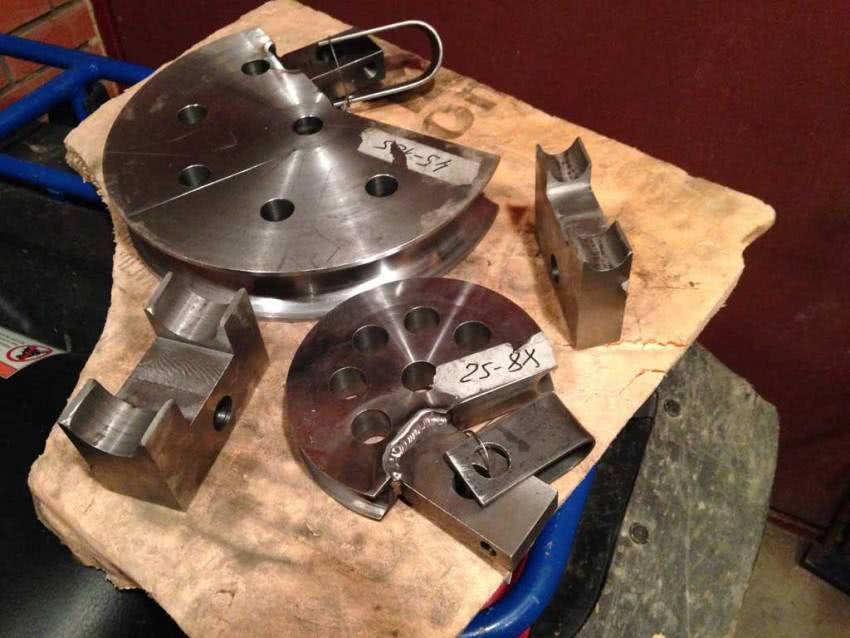

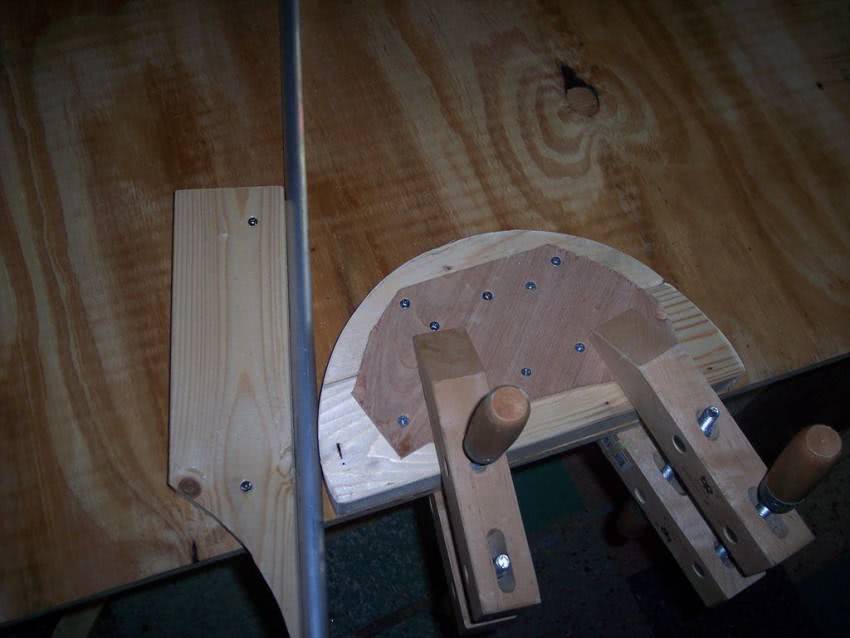

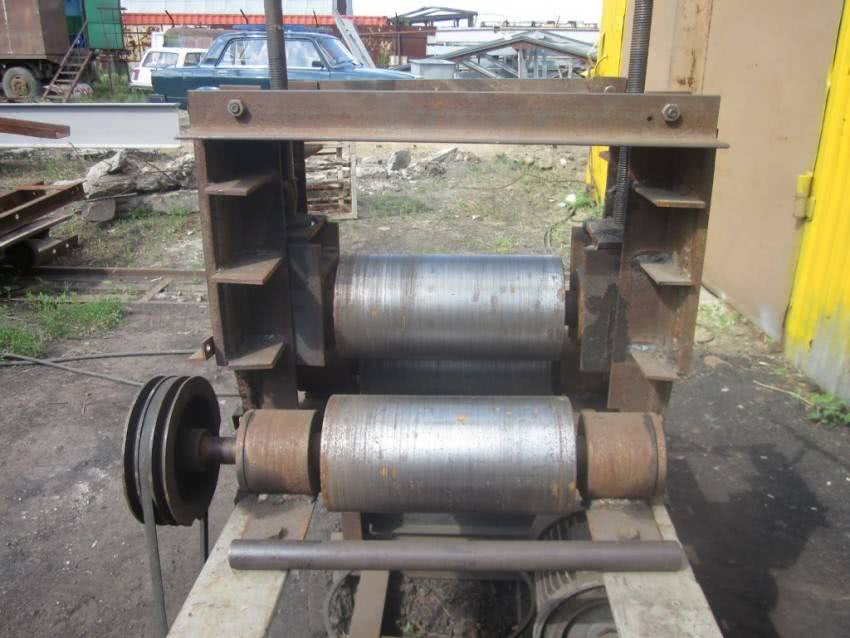

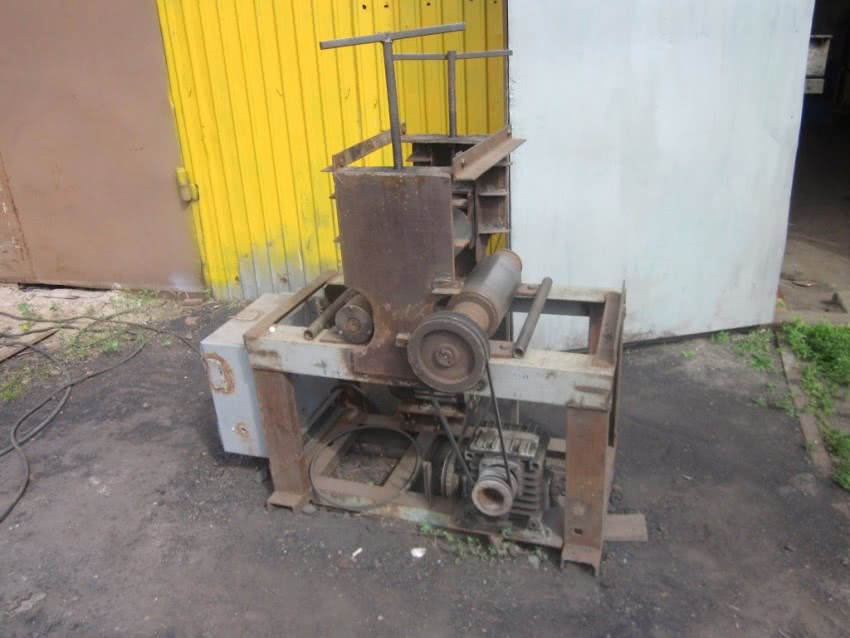

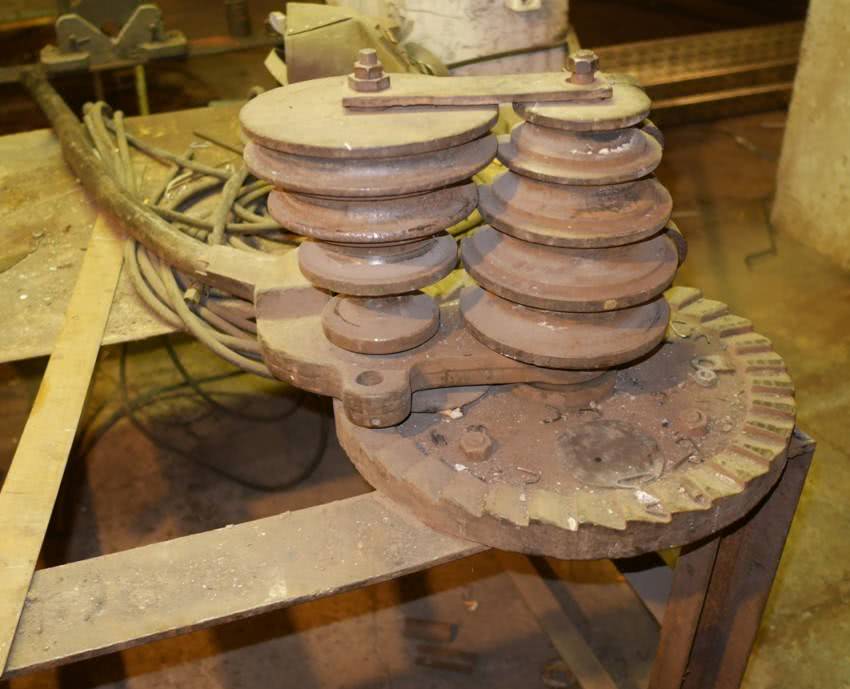

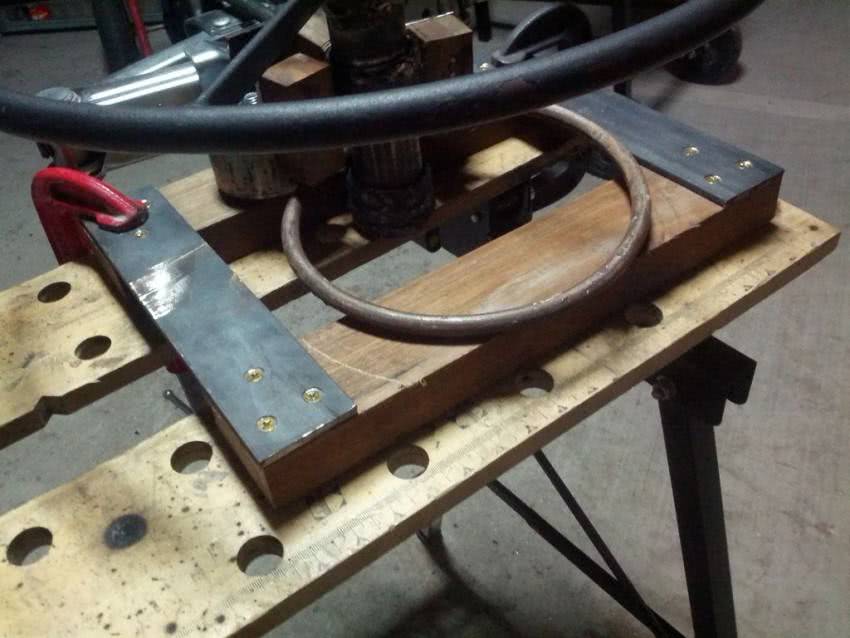

Фото трубогиба своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Вальцовочный станок для изгибания труб и пластин из подручных средств как сделать самостоятельно

Если предстоит изогнуть не один десяток труб большого диаметра, тогда следует изготовить более серьезное приспособление. Для этого понадобятся не только расходные материалы, но и сварочный аппарат. Вальцовочные станки пользуются популярностью, что связано с их достоинствами:

  1. Возможность изогнуть трубки и профиль разного диаметра, толщины и размера
  2. Предварительное установление радиуса или угла изгиба
  3. Отсутствие необходимости выполнять работу вручную, так как процесс происходит автоматически, а человеку необходимо только вращать рукоятку, посредством которой происходит перемещение материала
  4. Компактность — станки такого типа являются мобильными, и не требуют много места для их хранения

Рассмотрим простейший вариант изготовления трубогиба из подручных средств по предварительно подготовленному чертежу. Для изготовления оснастки понадобятся такие материалы:

  • Швеллер размером 50х100 мм и длиной 1 метр
  • Труба диаметром 80 мм и длиной до 50 см
  • Винтовой домкрат. Если есть масляный домкрат, то можно его использовать

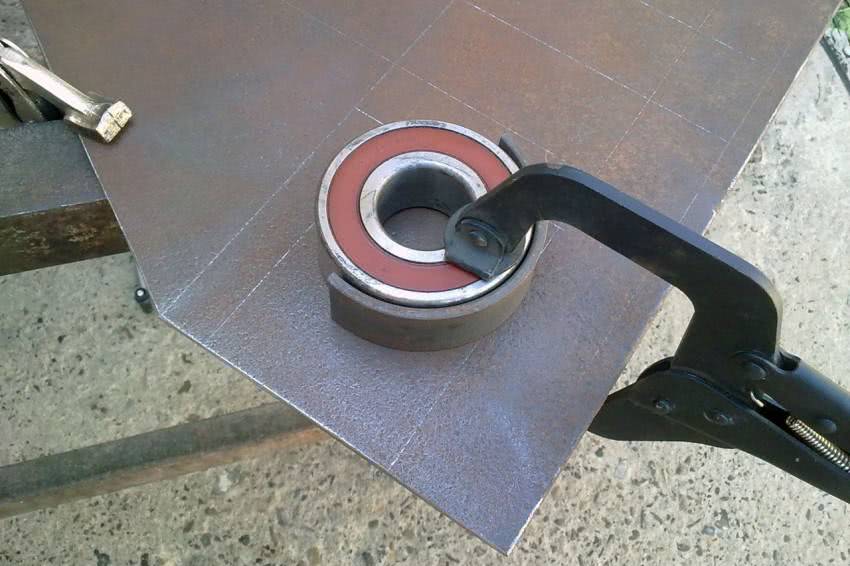

  • Подшипники в количестве 6 штук, из которых изготавливаются прокаточные ролики
  • Трубки диаметром, равным размеру внутренней обоймы подшипников. Из нее будут изготавливаться прокаточные ролики
  • Уголки для закрепления прокаточных элементов
  • Расходные материалы — стальные пластины, болты с гайками стальные и прочее

Предварительно следует начертить схему, по которой будет собираться установка. Ниже приведено фото готовой установки, по образцу которой можно сделать трубогиб.

Процесс изготовления вальцовочного трубогиба из подручных средств имеет следующий вид:

  1. Из швеллера длиной 500 мм изготавливается основание. К основанию необходимо приварить два отрезка трубок по 200 мм на расстоянии друг от друга 15 см
  2. Сверху необходимо приварить отрезок швеллера длиной 250 мм

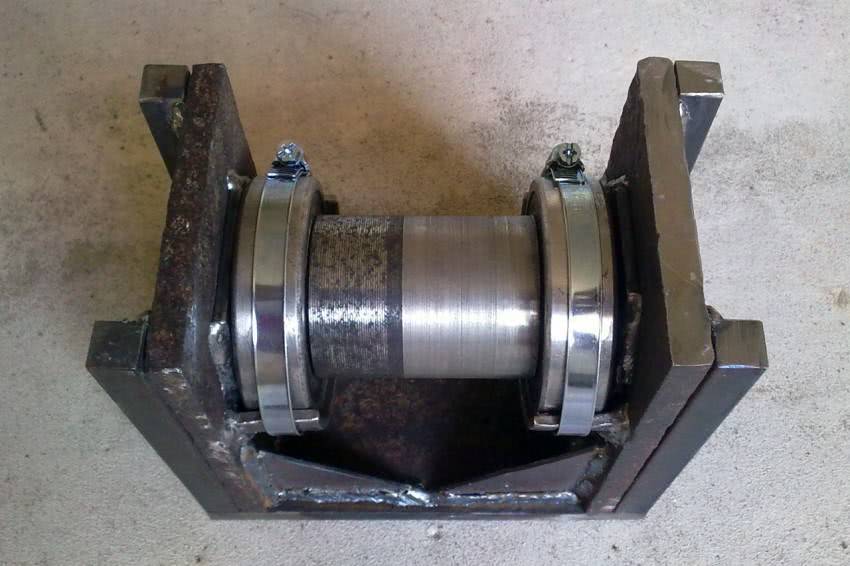

  3. Изготовить из подшипников ролики, соединив их между собой трубками
  4. Изготовленные ролики следует расположить на верхней части швеллера в разных плоскостях. Для закрепления элементов на швеллере, необходимо воспользоваться уголками, приварив их к наружной поверхности швеллера
  5. Расстояние между осями крайнего и среднего ролика составляет 20-25 см
  6. На следующем этапе следует изготовить подвижную станину, которая будет приводиться в действие посредством резьбового домкрата
  7. Нижняя ножка домкрата приваривается к нижней станине, а верхняя часть со швеллером, на которой следует расположить третий ролик из подшипников и трубки. Соединить подвижную часть с неподвижной, следует посредством болтов с гайками, предварительно просверлив отверстия
  8. Соединив подвижную станину с неподвижной, получается конструкция, как показано на фото ниже
  9. Заключительный штрих — изготовление рукоятки (можно использовать педаль от велосипеда), посредством которой в действие приводится средний ролик. При вращении рукоятки приводится в движение закрепленная оснастка или швеллер

Домкратом регулируется угол изгиба, а посредством рукояти приводится в действие труба. Для размеренной регулировки приспособление можно дополнить стальной линейкой, по которой можно ориентироваться на величину изгиба. В итоге получается удобный станок для сгиба профилей, пластин и арматуры, фото которого показано на схеме ниже.

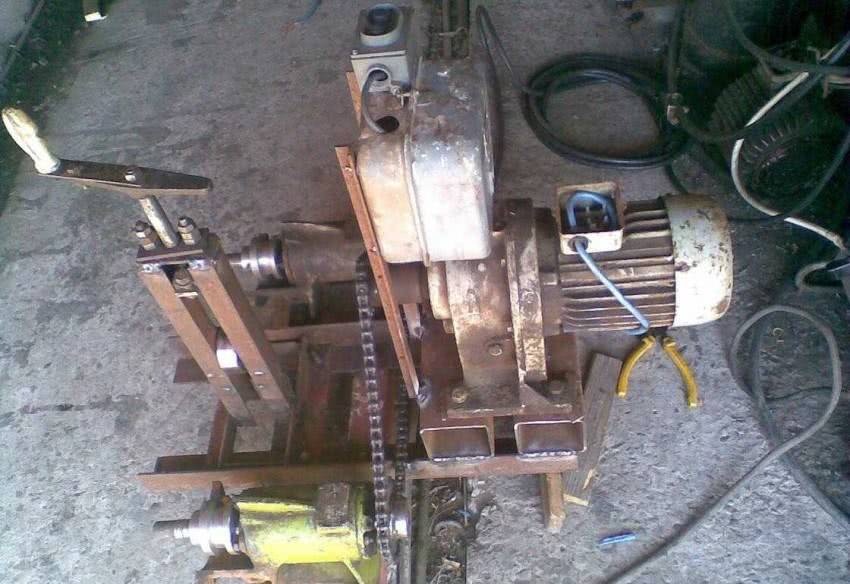

Вместо рукоятки можно подключить электродвигатель через редуктор, что позволит увеличить скорость изгибания труб, что актуально, например, когда изготавливается теплица или арка. Видео материал, который представлен ниже, поможет изготовить трубогиб в домашних условиях с минимальными затратами времени и сил.

https://youtube.com/watch?v=wxTnQp0UZKc%3F

Использование схем и чертежей

Не все знают, как самому дома сделать трубогиб, но многие хотели бы этому научиться.

Схема устройства для гибки труб

Прежде, чем начать делать своими руками электрический трубогиб, необходимо все просчитать, ознакомиться с несколькими чертежами, и выбрать среди них, по вашему мнению, наиболее подходящий. Когда человек не имеет специального образования или никогда не занимался такими вещами, то самостоятельно сделать даже самое простое оборудование не так просто. Понятно, что лучше всего посоветоваться со специалистом, который уже обладает опытом изготовления подобных устройств. Если рядом такого мастера не окажется – не беда, поскольку на помощь придет всемирная «интернетовская паутина». С ее помощью можно не только ознакомиться с текстовой информацией, но выбрать схемы, чертежи, посмотреть видео о том, как правильно сделать электрический трубогиб своими руками. Хотя, желательно, не только посмотреть, но и скачать необходимые чертежи, видео, где шаг за шагом описан процесс изготовления приспособления для сгиба круглых, а также профильных труб.

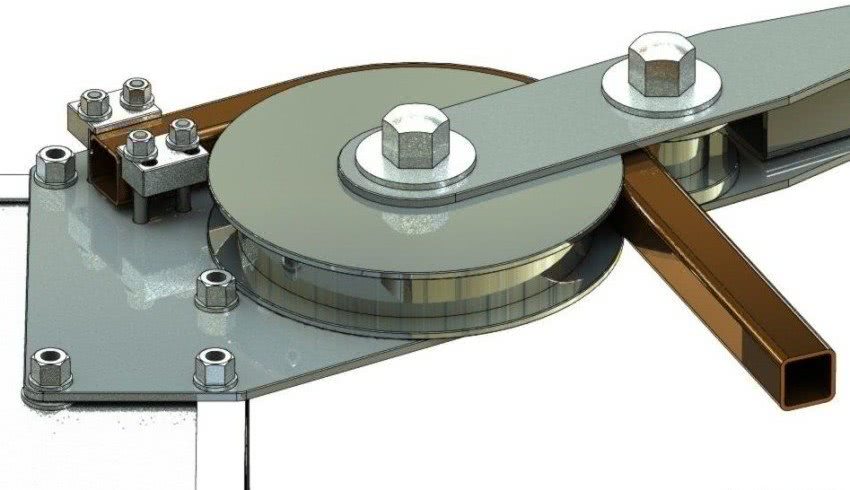

Вот, к примеру, можно воспользоваться таким чертежом для изготовления электрического трубогиба, с помощью которого можно самому легко сделать устройство для гибки труб.

Важно! При изготовлении своими руками устройства, его стоимость будет значительно ниже заводского аналогичного инструмента, а качество – такое же

Как сделать трубогиб в домашних условиях?

Сделать простой трубогиб своими руками сможет любой человек, который подготовил чертеж, инструменты, расходные материалы. Этапы сборки:

  1. Первый этап — создание рамы. Металлические профиля нарезаются по размерам болгаркой, зачищаются от возможного мусора, налета. Далее их необходимо соединить между собой зависимо от выбранного чертежа, размеров конструкции. Для соединения можно применить сварочный аппарат или болты с гайками.
  2. Второй этап — установка роликов, оси вращения согласно схеме трубогиба. Два вала должны быть расположены ниже третьего. От расстояния между осями валов будет зависеть радиус, по которому изгибается изделие.
  3. Третий этап — установка приводящего в действие валы механизма. Это цепная передача. Ее делают из цепи, трех шестерней. Однако это необязательный элемент. Вращать можно только один ролик.

Чтобы упростить рабочий процесс, необходимо установить рукоять на подвижный вал. Через нее проще передавать усилие.

Инструкция создания трубогиба для профильной трубы своими руками:

  1. Изготовить прочную раму, используя швеллер, металлические уголки.
  2. Расположить два вала на нижнем швеллере. Третий установить на пружинах выше остальных. Полка, на которой он будет находиться, также должна быть изготовлена из швеллера.

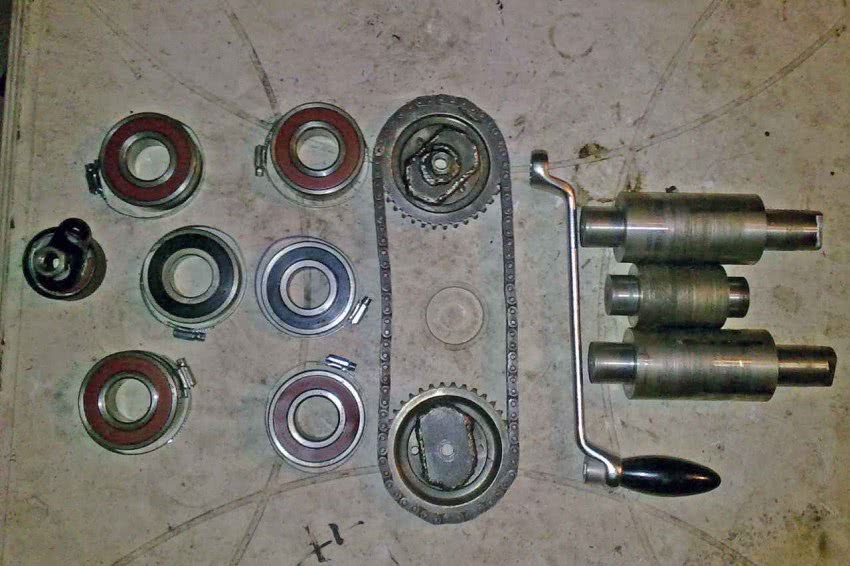

  3. На роликах закрепить шестерни, кольца, подшипники.
  4. Нарезать резьбу в кольцах. Для этого в них сверлятся отверстия, которые обрабатываются метчиком. На резьбовое соединение закрепляются шестерни.
  5. Цепь одевается на одну из шестерней, натягивается.

Осталось сварить все элементы между собой, проверить работоспособность самодельного станка. Полка с закрепленным третьим роликом должна быть выставлена по уровню. Домкрат должен быть размещен на этой же полке. Осталось закрепить ручку для управления станком. Перед началом работ, необходимо проверить насколько прочно соединены детали между собой.

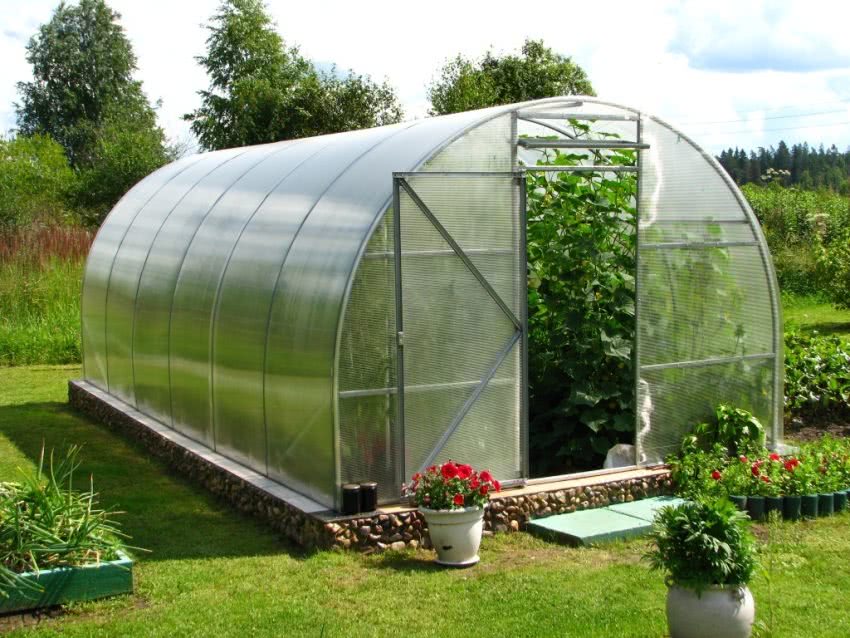

Трубогиб является полезным устройством как на дачном участке, так и на строительной площадке. С его помощью можно изготавливать изделия различной формы. Чтобы не покупать дорогой инструмент, можно собрать установку своими руками. Для этого необходимо найти чертеж, подготовить материалы, инструменты, выполнить работы по инструкции.

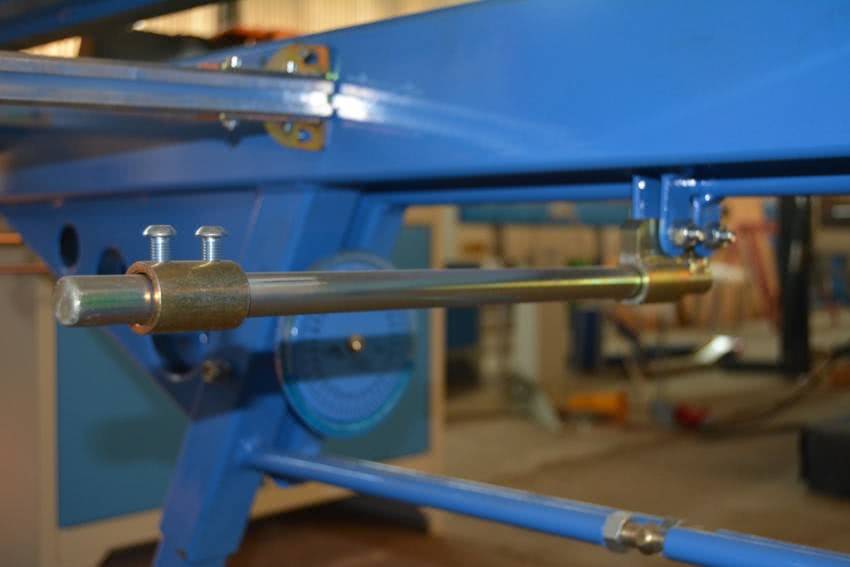

Ручной кромкогиб своими руками

Остановимся на варианте проектирования и изготовления ручного кромкогиба с одновременным получением внутреннего или внешнего контура по всей длине предварительно размеченной заготовки. Общий вид приспособления представлен на рисунке. Такой ручной кромкогиб можно использовать не только в автосервисе, но также при производстве кровельных работ, изготовлении жестяных вентиляционных коробов и прочих пространственных изделий из листового металла.

Размеры самодельного кромкогиба с ручным приводом определяются в зависимости от наибольших размеров заготовки, для которой производится отбортовка. Например, при больших в плане изделиях целесообразнее соорудить стол из дерева или многослойной фанеры, на котором и крепить кромкогиб, в остальных случаях конструкция сваривается из швеллеров и листового металла.

Конструкция ручного кромкогиба рассчитана на последовательное выполнение двух переходов:

  • прижима заготовки при помощи струбцины и нижнего прижима;
  • отбортовки по заданному контуру поворотом рукоятки с расположенным на ней пуансоном.

Обычно рекомендуют выполнять сварной вариант такого узла, но это нецелесообразно: параметры кривой отбортовки могут измениться, а пуансон сменить уже невозможно. Поэтому, учитывая небольшие усилия, возникающие при деформировании лучше изготовить сборно-разборный пуансон, который представляет собой совокупность отдельных модулей, характеризующихся своим радиусом закругления и высотой кромки.

Крепление таких пуансонов на балке выполняется при помощи болтов (разумеется, что все посадочные места должны быть спроектированы и выполнены с максимально возможной точностью).

Само кромкообразование выполняется после того, как заготовка надёжно зафиксирована между верхним и нижним прижимами (последний обеспечивает плавность прижима за счет пружины, насаженной на стержень в верхней плоскости). Совмещение двух половинок отбортовочного штампа производится при перемещении опорного кронштейна по сопрягаемой поверхности ограничителей, которые выполняют роль направляющих элементов ручного кромкогиба.

Изменяя конфигурацию пуансонных модулей, можно выполнять отбортовку не только под прямым, но и под любым другим углом – вплоть до 110…120º (для этого достаточно лишь предусмотреть небольшой скос на ограничителе, который виден на рисунке).

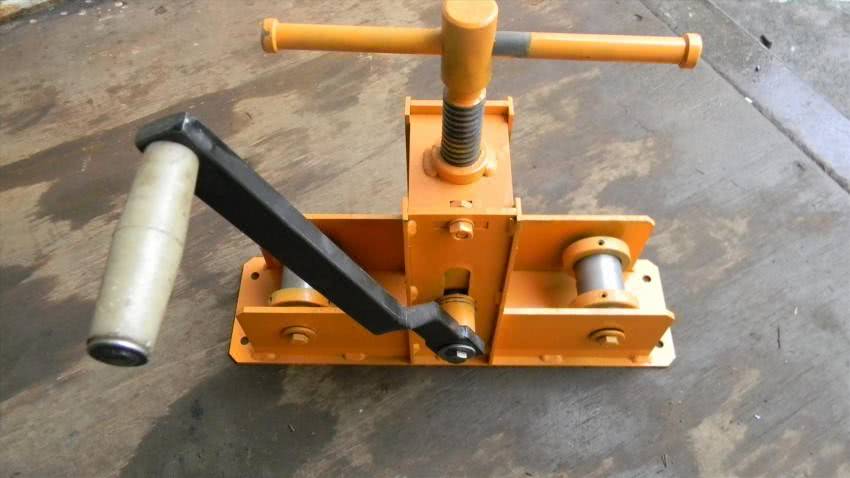

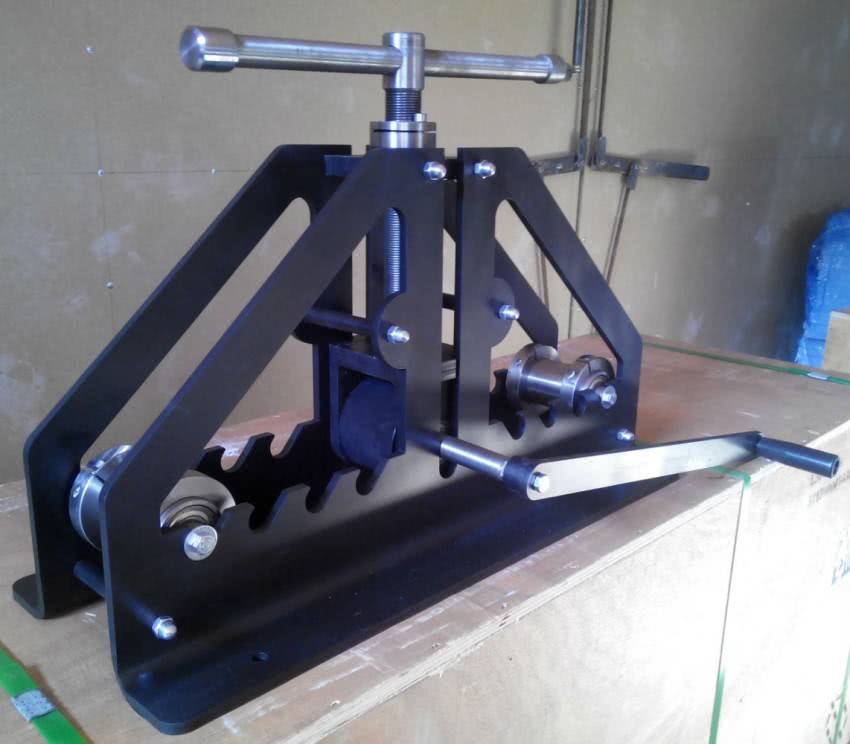

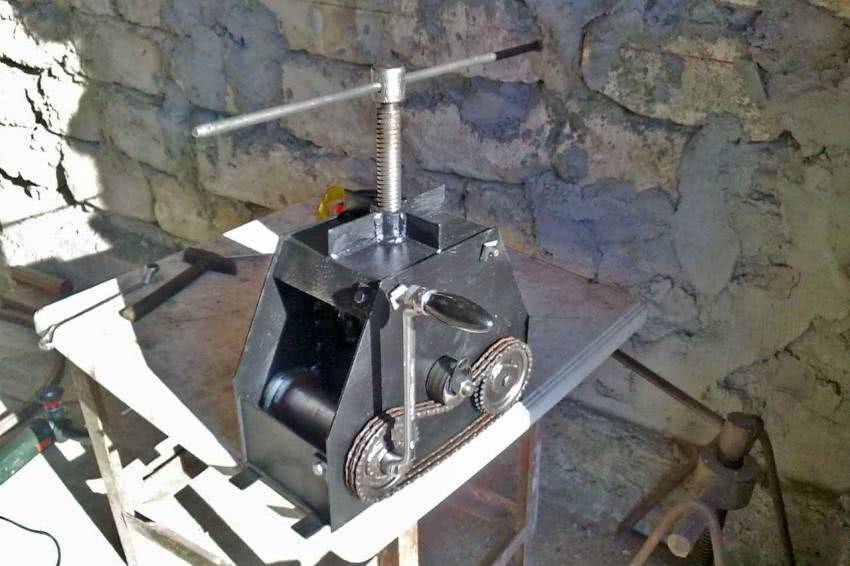

Еще одна конструкция гибочного станка

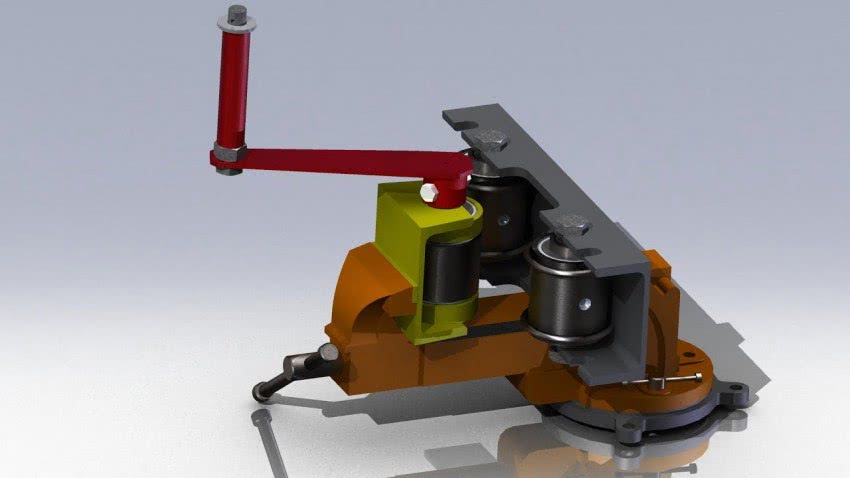

Для начала рекомендуем ознакомиться с чертежами данной конструкции, которые представлены ниже.

Здесь, как видите, ролик прижимается посредством резьбовой передачи. В данном примере будет применяться гидравлический домкрат и ручной привод, в котором будут присутствовать элементы газораспределительного механизма (речь идет о тех, что в автомобильных двигателях). И еще один момент: не забывайте о личной безопасности! Всегда пользуйтесь при работе средствами индивидуальной защиты!

Теперь – непосредственно к процессу изготовления трубогиба своими руками

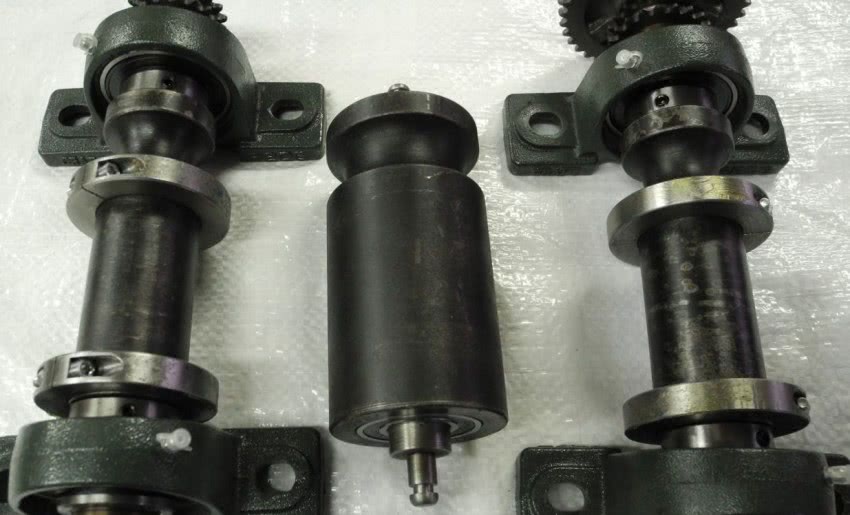

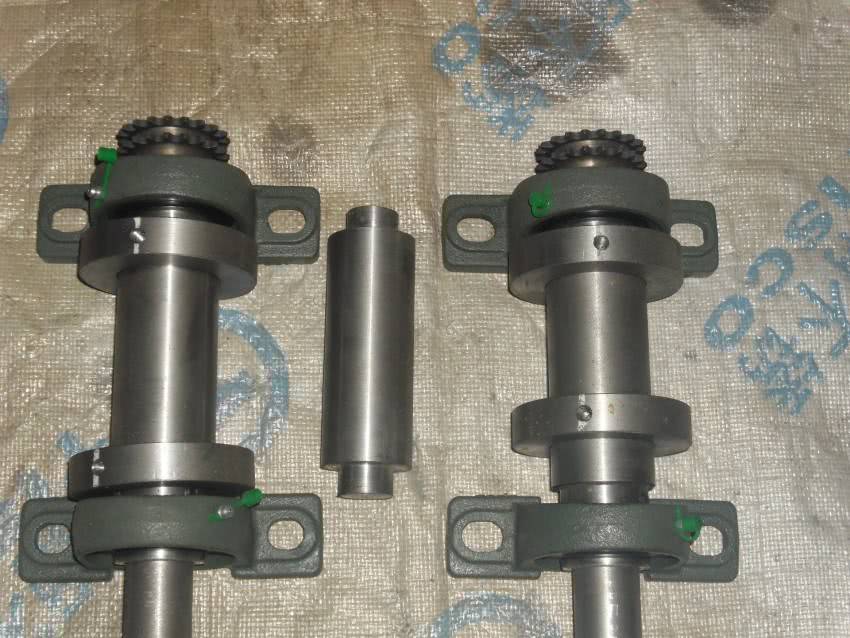

Шаг первый. Для начала сделайте нажимной вал и опорные валы. Если не умеете работать с токарным станком, то потребуется помощь профессионала

При этом важно, чтобы ролики имели хвостовики, необходимые для монтажа звездочек

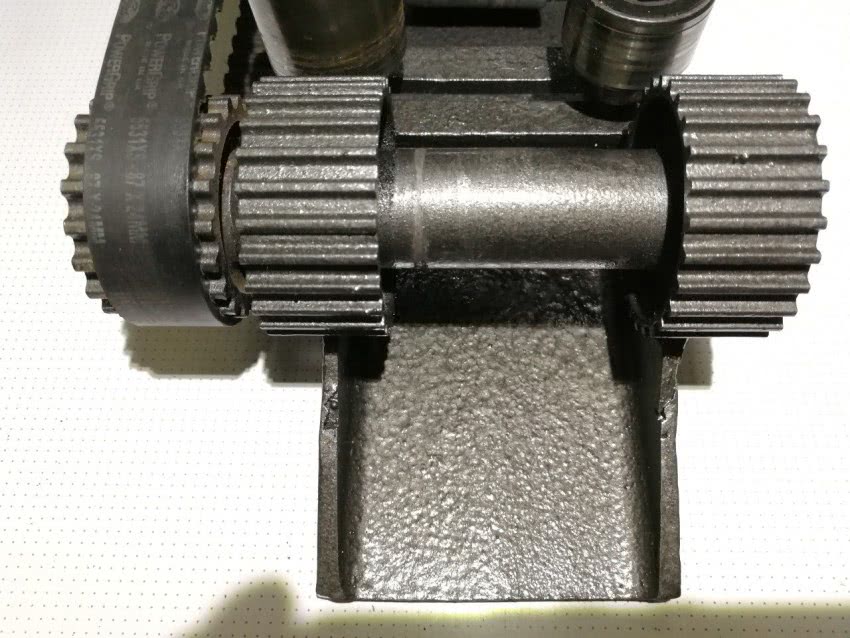

Шаг второй. Прикрепите к валам подшипниковые опоры, закрепите шестерни на шпонки.

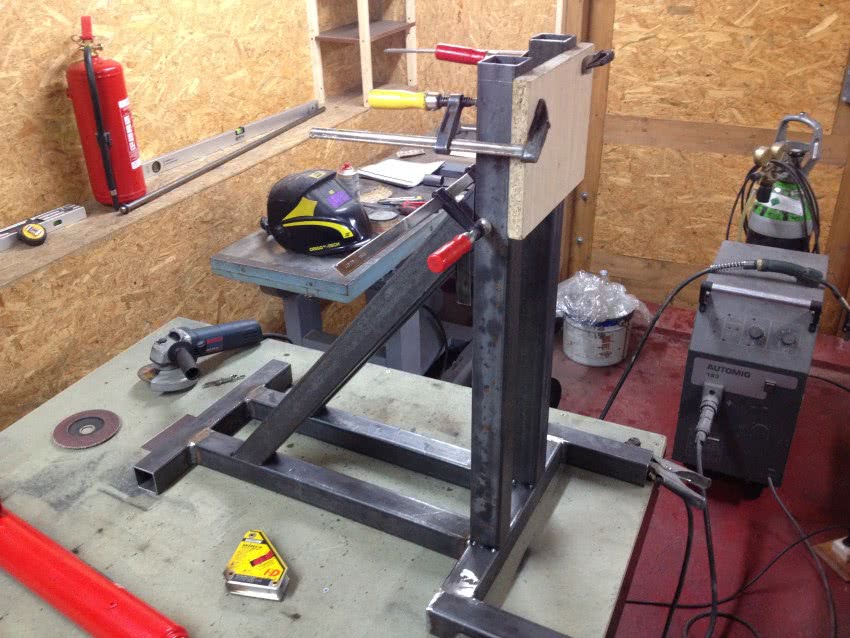

Шаг третий. Сварите каркас будущего станка трубогиба. Прежде всего, изготовьте квадратную раму, на которой имеются опорные ножки, после чего установите на нее конструкцию, посредством которой будет двигаться плита с роликом.

Шаг четвертый. Плитой в данном случае послужит швеллер (Н- или П-образный). Чтобы установить нажимной вал, проделайте на краях плиты отверстия с учетом габаритов подшипниковых опор.

Шаг пятый. Кусок швеллера с роликом подвесьте на четырех пружинах сверху каркаса (по углам предварительно приварите гайки, которые послужат вам в роли монтажных петель). Затем установите, наконец, гидравлический домкрат.

Шаг шестой. На нижней раме зафиксируйте приводные валы.

Шаг седьмой. Наденьте на звездочки цепь, надавите на нее внизу, дабы определить место, где будет располагаться натяжитель. Установите последний на станине конструкции.

Шаг восьмой. Установите ручку, чтобы вращать валы конструкции. Рекомендуем использовать ручку с вращающейся трубкой, чтобы работать было легче, а на руках не было мозолей.

Шаг девятый. Готовый трубогиб своими руками можете обработать специальным преобразователем ржавчины, после чего покрасить.

В конце остается только проверить полученную конструкцию на предмет работоспособности. На этом все, надеемся, что вы, следуя нашим инструкциям, обязательно получите желаемый результат! И в конце – еще один тематический видеоматериал.

Удачи в работе!

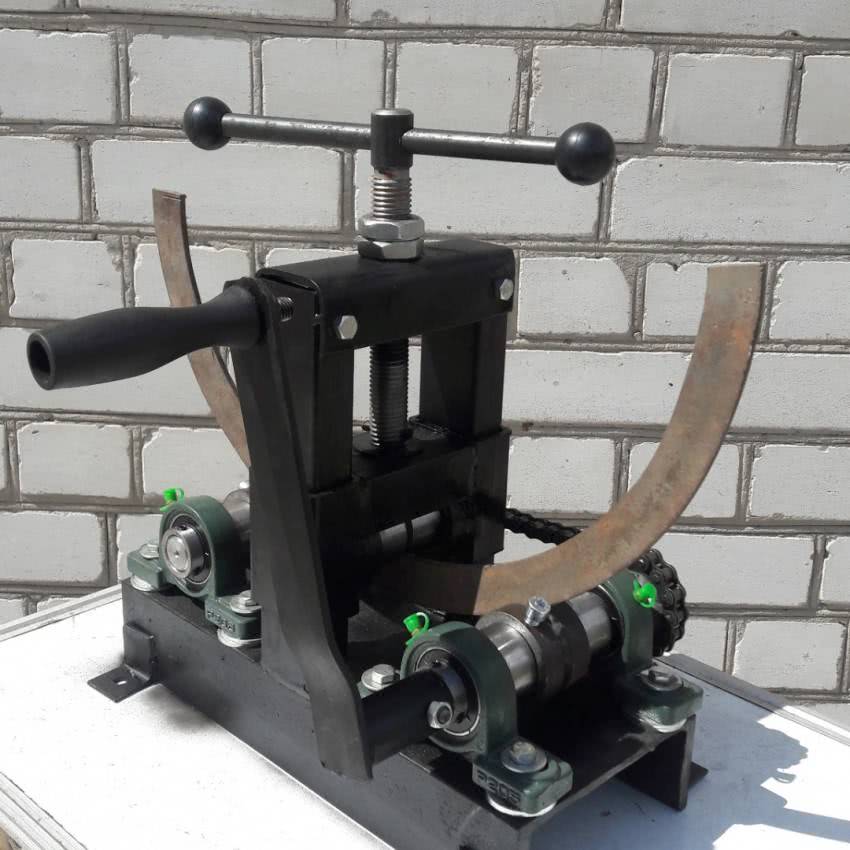

Изготовление ручного трубогиба на роликовом механизме

Как сделать трубогиб своими руками в домашних условиях – пошаговая инструкция:

Сделайте 2 отверстия диаметром 12,7 мм и 17,78 мм с интервалом в 80 см (или другим, исходя из вашего чертежа). В станине выполнение отверстие на 19,05 мм. В него вмонтируйте соответствующий болт и зафиксируйте сваркой.

Из пластинок 15х6 см, болта 12,7 мм, малого ролика и полоски стали 35х60 см сварите П-образную деталь. Предварительно смонтируйте ролик посредством болта в ранее подготовленные отверстия. Болт приварите к пластинкам. В итоге вы получите изделие, напоминающее рогатину.

К основе собранной детали приварите трубку, выполняющую функцию ручки. Планку трубной опоры приварите к основе всего изделия. Между планкой и главным болтом должно быть расстояние равное радиусу основного ролика (который имеет больший размер по вашему чертежу) с добавлением 12,7 мм.

В нижней части основания приварите полоску 15х6 см, посредством которой конструкция закрепляется в тисках. В деталь-рогатину смонтируйте основной ролик. Последний наденьте на основной болт и зафиксируйте гайкой. Зафиксируйте устройство в тисках и протестируйте в действии.

Для чего используют трубогибы?

Профильные трубы, имеющие различные разрезы, считаются сегодня наиболее востребованными металлическими изделиями и используются при сооружении теплиц, навесов, гаражей, для создания ограждений, во время прокладки трубопровода и так далее. И при изготовлении большинства этих изделий трубы необходимо сгибать под тем или иным углом, а без специального оборудования с этим никак не справиться.

Итак, трубогиб – это специальное устройство, посредством которого в большинстве случаев и сгибаются трубы, причем угол изгиба может быть разным (в пределах 0-180 градусов). Привод современного трубогиба зачастую электромеханический или же гидравлический.

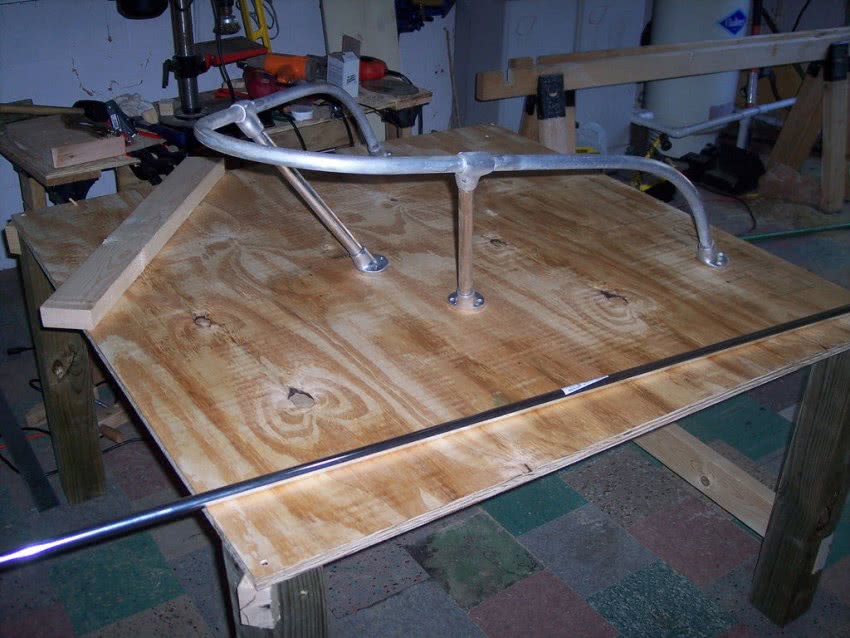

Сфера применения трубогиба достаточно широка – его можно встретить на строительных площадках, при создании отопительных/водопроводных сетей, на промышленных объектах, проч. Трубогиб, изготовленный собственноручно – это незаменимая вещь в хозяйстве, которая может быть использована для самых разных работ. Если вы, к примеру, намерены своими руками установить кондиционер, оборудовать вентиляционную или отопительную систему, то обойтись без данного агрегата будет непросто.

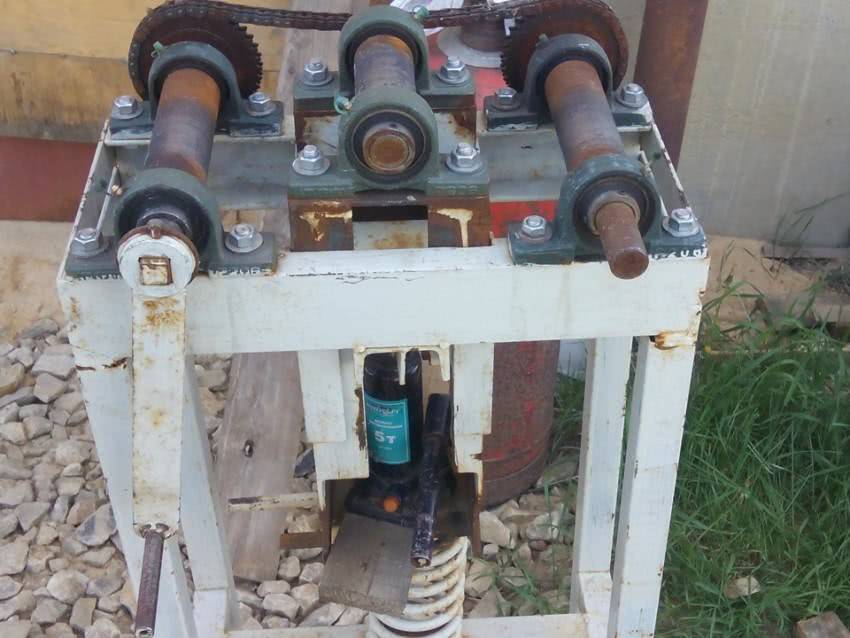

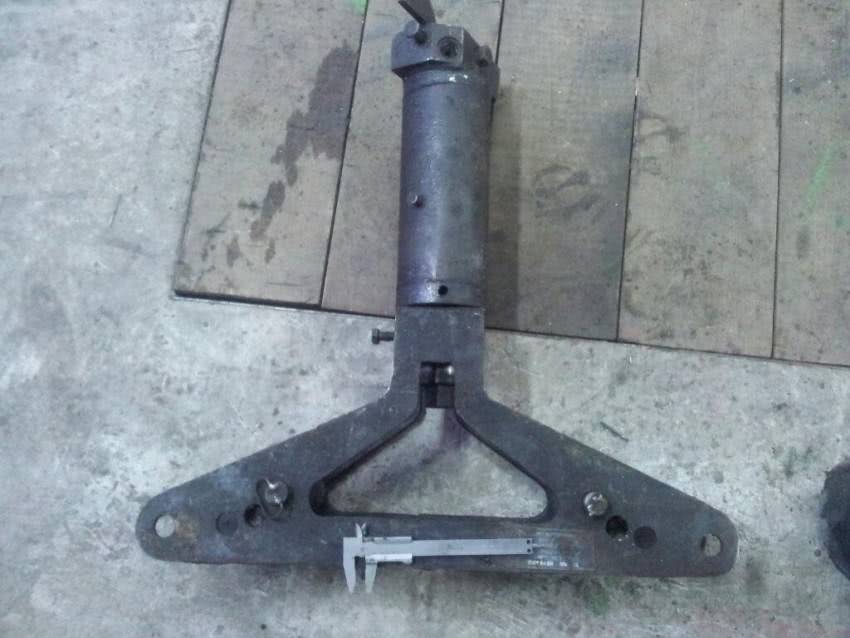

Гидравлический трубогиб

Гидропривод, обеспечивающий необходимое усилие, можно собрать и другим способом. Обычный автомобильный домкрат устанавливается на раму из швеллеров и снабжается двумя симметрично расположенными упорами (их можно предусмотреть регулируемыми).

К винту домкрата прикрепляют сменную насадку, профиль которой соответствует диаметру дуги внешнего сечения трубы. Расстояние между рёбрами рамы зависит от угла изгиба. Для реализации процесса домкрат помещают сверху деформируемой заготовки, предварительно фиксируя её по упорам.

Самодельный гидравлический трубогиб готов к использованию. Особо крупные трубы для безопасности дополнительно закрепляют при помощи болтов. Далее вращают винт, и производят деформирование до нужного значения.

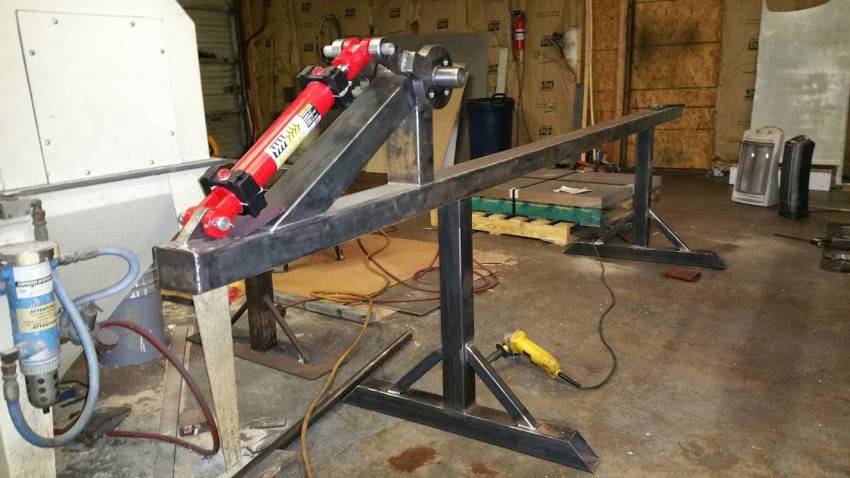

Гидравлический трубогиб своими руками

Домкратный гидравлический трубогиб – удачное решение, позволяющее использовать имеющийся в арсенале домашнего мастера автомобильный домкрат. Недостатки – малая производительность и ограничения по длине заготовки (для длинных труб габариты рамы существенно возрастут).

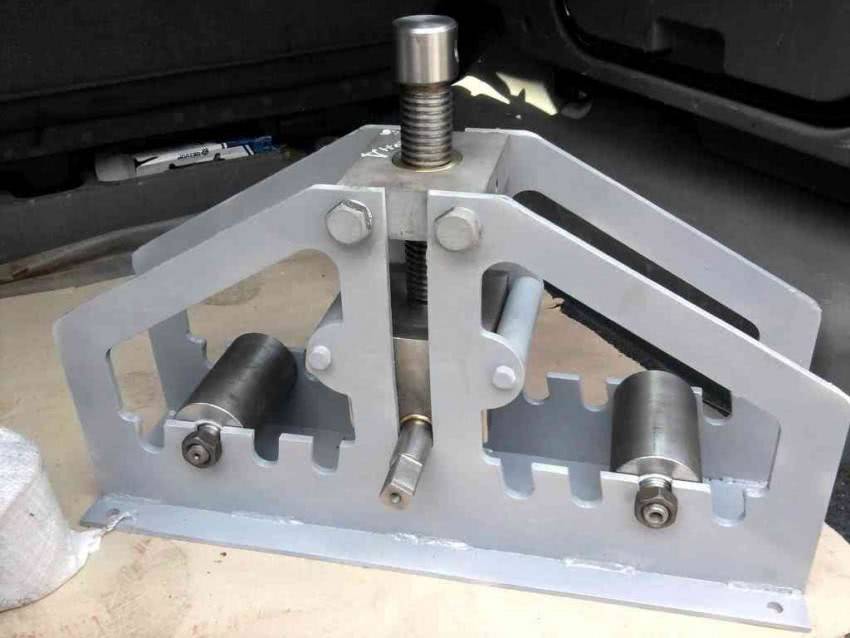

Изготовление универсального трубогиба: пошаговая инструкция

Универсальный трубогиб поможет в работе с материалами средней прочности, однако, для его изготовления потребуются навыки сварочных работ, а также умение хорошо пользоваться болгаркой. Если вы уверены в своих способностях, то можно переходить к следующему шагу — подготовке чертежей. Они помогут изготовить все детали по точным размерам и, таким образом, обеспечат лучший результат.

Процедуру создания универсального трубогиба можно представить в виде пошагового алгоритма:

  1. Металлическая рама. Внешне представляет собой небольшой элемент, состоящий из двух конструкций Т-типа. Эти конструкции должны находиться параллельно друг другу и соединяться металлическими перекладинами. Раму лучше всего изготавливать из профильной трубы, стенки которой должны быть не меньше 8 мм: это обеспечит хорошую прочность и износостойкость рамы.
  2. Вварка трубы с толстыми стенками и внутренней резьбой. Такая труба при помощи сварки устанавливается в верхнюю перекладину рамы. Резьба в трубе необходима для подвижности штифта с закрепленным упорным валом.
  3. Установка стальных шайб. На горизонтальные части металлической рамы надеваются толстые стальные шайбы в количестве 4 штуки. Установку шайб необходимо проводить таким образом, чтобы между ними в дальнейшем можно было разместить 2 ролика из металла.
  4. Упорные валы. Упорные валы размещаются между шайбами. Их диаметр зависит только от проектировщика, однако, не рекомендуется использовать маленькие детали, т.к. иначе конструкция окажется непрочной.
  5. Подвижный упорный ролик. Ролик изготавливается из монолитного стального цилиндра, который устанавливают в раму. Элемент должен двигаться только вверх-вниз, поэтому его движение нужно будет ограничить при помощи вертикальных пазов.
  6. Поворотный штифт. Этот элемент вкручивается в резьбу так, чтобы производить давление на подвижный вал.

Работать с устройством будет значительно проще, если снабдить его рукояткой. Изготовление рукоятки следует продумать заранее, чтобы включить в чертеж.

Хотите сделать трубогиб самостоятельно, но не можете разобраться с чертежами? В следующем видеоролике приводится подробная инструкция для составления чертежей трубогибов и работы с ними

Пошаговый план сборки

Ручной трубогиб, позволяющий изменять форму профильной трубы, собирается путем выполнения следующих действий:

  • подготовка каркаса, части которого соединены посредством сварки и болтов;
  • установка оси вращения и роликов в соответствии с выбранным чертежом;
  • работа механизма гибочного инструмента осуществляется посредством цепной передачи;
  • также необходима ручка, крепящаяся к одному из роликов, с помощью которой будет обеспечиваться крутящее усилие.

Конечно при сборе следует руководствоваться и типом материала, с которым предстоит работать. Легкий, самый простой агрегат отлично подойдет для труб малого диаметра.

Технологическая последовательность изготовления аппарата выглядит следующим образом:

  • с использованием шпонки на прижимном валу размещаются шестерни, подшипники и кольца;
  • в кольцах проделываются отверстия, необходимые в установке прижимного ролика;
  • после окончания подготовительных работ все детали конструкции собираются в соответствии с заранее подготовленным чертежом;
  • в конечном этапе подвешиваются полки с закрепленными на них пружинами, а также устанавливаются боковые ролики, к одному из которых прикреплена ручка.

Существуют также некоторые нюансы при сборке. Так, прижимной ролик необходимо не только фиксировать с помощью шпонок, но и дополнительно прикручивать к полке. Данный вал следует монтировать к полке с приваренными заранее гайками для пружин.

Натянуть цепь поможет магнитный уголок, использующийся в качестве держателя. Домкрат необходимо устанавливать на подвесной платформе с применением болтовых соединений и сварки.


Чертеж трубогиба.

В интернете можно найти большое количество фото и видео, посвященных изготовлению трубогиба с гидравлическим приводом. Подобный агрегат оснащается гидроцилиндром, нагнетателем и упорами. Стоит сразу отметить, что данная сборка является более сложной и трудоемкой.

Обычно конструкция инструмента включает в себя:

  • гидравлический домкрат с большой грузоподъемностью;
  • башмак;
  • два-три ролика;
  • швеллер;
  • толстые металлические пластины.

Выше приведены лишь самые главные составляющие, на самом деле сборка потребует большего количества деталей в зависимости от выбранной конструкции.

Сделать подобный агрегат можно по схемам из интернета.

В основном они включают в себя следующие технологические процессы:

  • изготавливается каркас, на который будут установлены ролики и башмак;
  • на нижнюю платформу, выполненную из металлической пластины, монтируется домкрат;
  • самая трудная часть сборки – это подбор вальцов необходимого размера, чтобы они плотно прижимались к трубе;
  • ролики и башмак фиксируются с помощью болтов, закручивающихся в заранее проделанные отверстия в соответствии с выбранной схемой.

Какие существуют виды трубогибов

Если мы говорим о промышленных устройствах, то они поделены на несколько видов по способу осуществления привода, а также по типу изгиба.

Классификация по типу привода

Станки бывают: гидравлические, электромеханические и ручные. Станки на основе гидропривода бывают ручными и стационарными. Их мощности хватает, чтобы спокойно сгибать трубы даже 3-дюймового диаметра. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

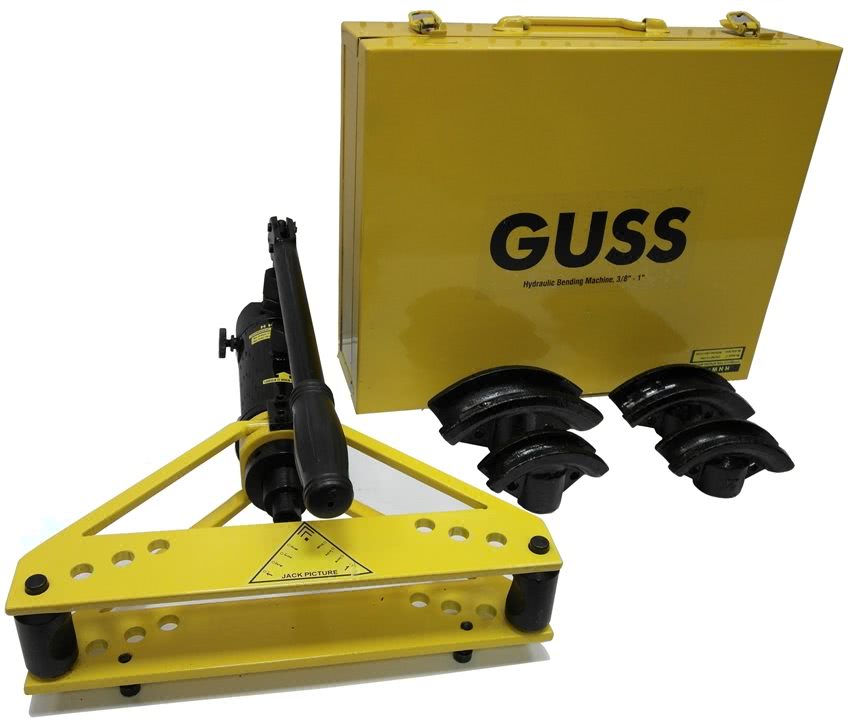

Гидравлический трубогиб для сгибания водо- и газопроводных труб под углом до 90°

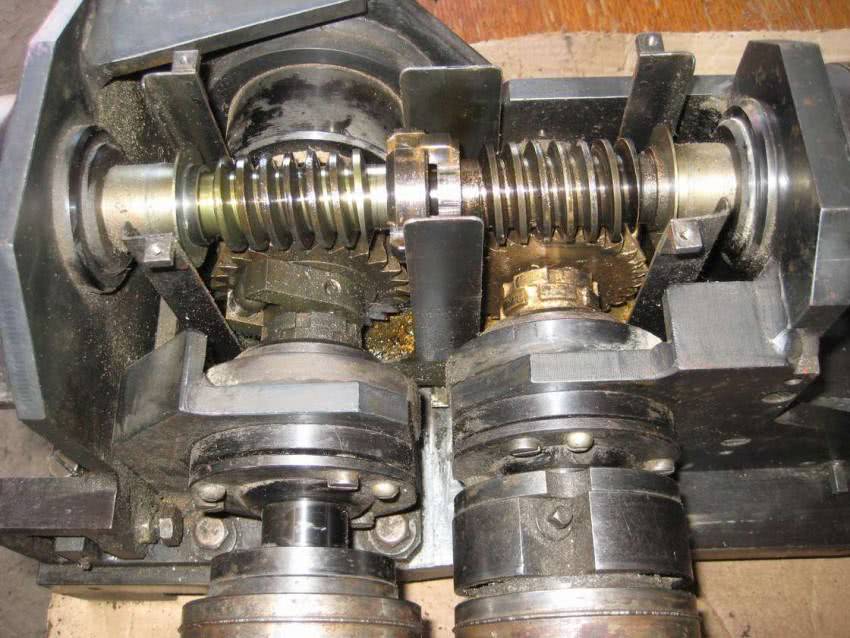

Электромеханические приборы можно применять для сгибания практически любых труб, даже с очень тонкими стенами, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу разорваться. Изогнутые такими приборами трубы не имеют ни малейших признаков деформации.

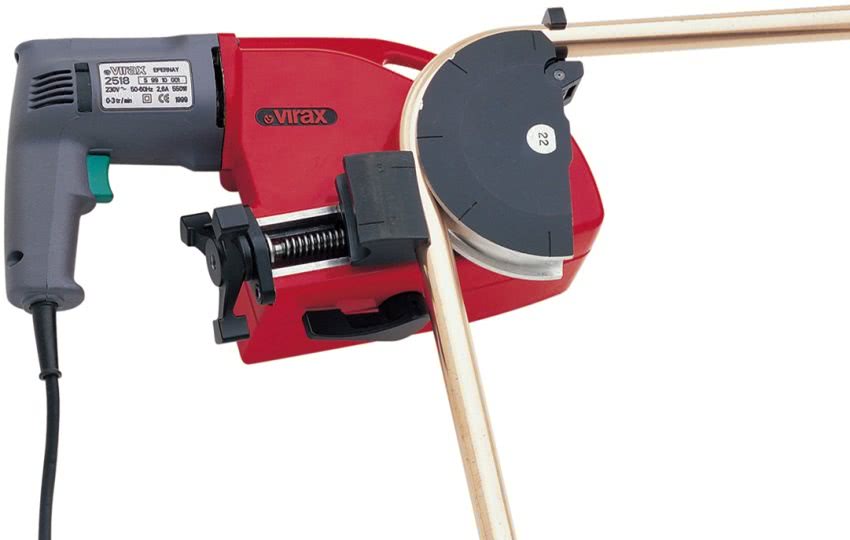

Электромеханический трубогиб для труб PEX/AL/PEX и углом изгибания до 180°

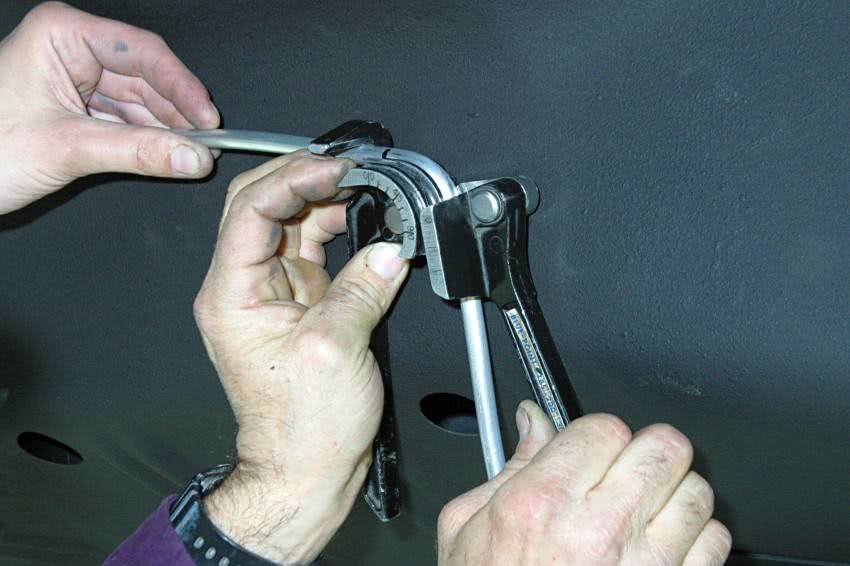

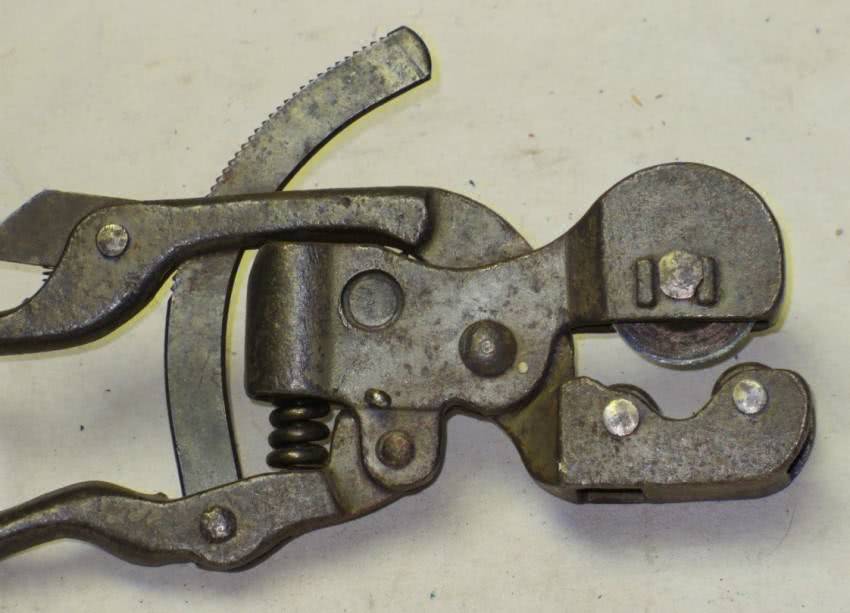

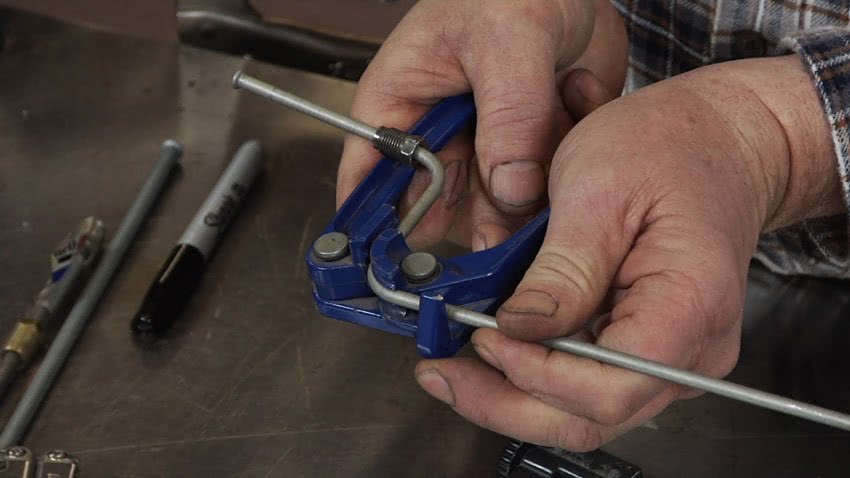

Ручные трубогибы используют только для изгибания небольшого диаметра труб из полимеров, нержавейки либо цветных металлов. Работают они в основном от электросети. Они просты в использовании и не требуют большой физической силы для работы. Такие трубогибы для профильной трубы своими руками изготовить вполне возможно.

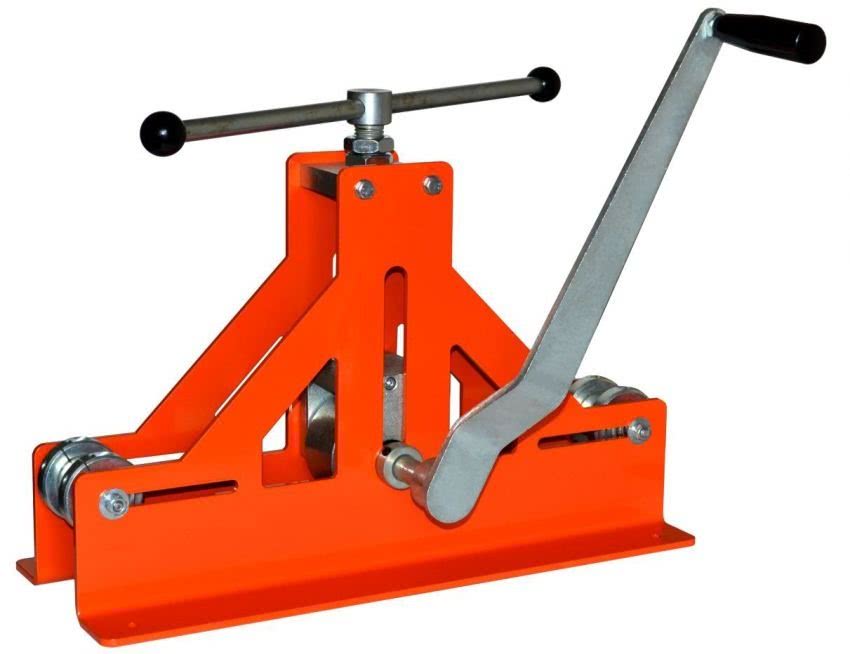

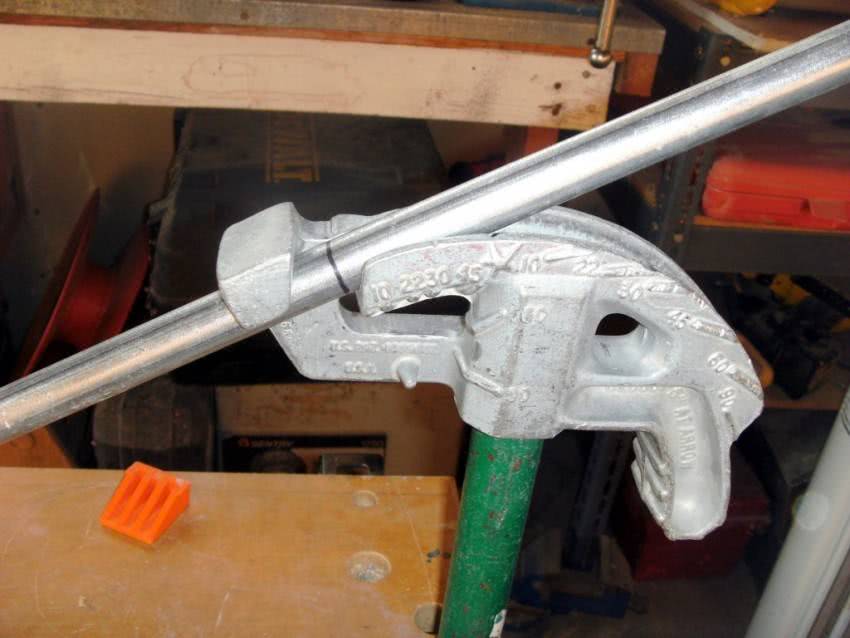

Ручной инструмент для сгибания прямоугольного профиля и стальных труб

Классификация по способу изгиба трубы

Изогнуть трубу с помощью устройства можно различными способами. В зависимости от этого, можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, дорновые.

Арбалетные устройства снабжены особой формой, которая и является изгибающим элементом. Она предназначена для одного диаметра или сечения трубы. Чтобы гнуть трубу иного диаметра, форму следует заменить. Пружинные приспособления снабжены упругими пружинами, позволяющими сгибать без деформации пластиковые трубы. Сегментные оборудованы специальным сегментом, который вокруг себя протягивает трубу, изгибая ее под нужным углом.

Принцип сгибания профильной трубы с помощью самодельного инструмента

Нужно понимать, что способ и величина угла изгиба трубы зависит от ее характеристик. Имеется даже такая величина, как минимальный радиус изгиба, при дальнейшем снижении которого труба деформируется или просто рвется. Этот показатель зависит от толщины стенок, материала и сечения трубы.

Один из вариантов применения согнутого профиля — обустройство теплицы

Прокатка

Если рассматривать трубогибы по степени эволюции, то этот тип стоит на вершине. Наверное поэтому его так любят использовать профессионалы. Три вращающихся ролика (иногда добавляют в пару к одному из них четвертый), постепенно изменяемая сила прижима и повторяемая для каждого положения прижимного ролика прокатка — все это обеспечивает максимально щадящий режим для трубы. Стенки растягиваются равномерно, профиль на каждом участке изгиба постоянный.

Принцип действия показан на этой простой схемке.

Примеров воплощения множество. За счет прокатки трубы в определенном сегменте и положения прижимного (среднего) ролика радиус изгиба регулируется.

На фото ниже самый простой пример по приводу (ручной), но очень привлекательный по исполнению.

Рамная конструкция из квадратной трубы, к боковым стойкам закреплены на стационарных осях вращающиеся упорные ролики. Внутри рамы установлены спаренные направляющие в виде круглых труб, по которым перемещается прижимной ролик. С другой стороны рамы на оси ролика стоит колесо, за счет которого происходит прокатка трубы. Положение прижимного ролика изменяется при помощи винтовой передачи.

По этой же схеме можно сделать устройство попроще.

Принцип тот же — исполнение легче. Боковые несущие и основание делаются из листа. Перемещение штока винтовое, но для движения оси прижимного ролика не нужны дополнительные направляющие. Конечно, большие трубы на нем не согнешь, но для бытовых целей он подходит. Есть у него небольшое преимущество перед первым вариантом — изменяемое положение опорных роликов, а следовательно, изменение минимального радиуса изгиба.

Подобная схема хороша еще тем, что несущую конструкцию можно сделать из дерева. Металлическими можно оставить оси роликов, ручку для вращения и шток (не говоря о крепеже). Даже ролики можно сделать деревянными или подобрать полимерные.

Это были образцы с протяжкой трубы вращением центрального ролика.

Можно движение задавать опорными роликами.

Проще сделать конструкцию трубогиба с прокруткой одного ролика, но у него возможности меньше.

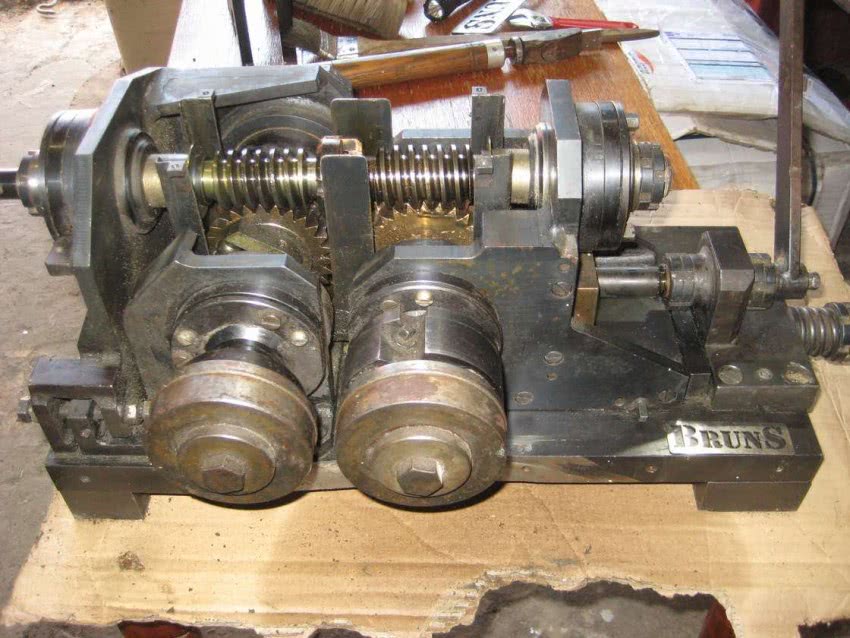

С вращением одновременно двух роликов, конструкция становится сложнее за счет передачи вращения между ними.

Другой образец использует затягивание прижимного ролика снизу.

Некоторые считают, что так легче контролировать процесс работы — труба «не загораживается» несущей конструкцией. У этой модели даже предусмотрены две пары роликов — для круглой и профильной трубы.

Инструктаж по использованию трубогибов

Технология сгиба профильной трубы не требует особых навыков. Но в зависимости от используемого типа трубогиба процедура сгиба может сопровождаться определёнными нюансами.

Для понимания разберём пример работы с ручным трубогибом, оснащённым винтом регулировки радиуса сгиба:

  1. Профильная труба обрезается по требуемому размеру.
  2. Упорный ролик трубогиба устанавливается в стартовую позицию.
  3. Профиль помещается в пространстве между роликами (упорный по верху трубы, опорные снизу трубы).
  4. Регулировочным винтом упорный ролик прижимают к трубе с некоторым усилием.
  5. Рукояткой подачи профильная труба коротким ходом перемещается вперёд-назад.

Короткий ход трубы и прижим регулировочным винтом выполняются до получения требуемого радиуса сгиба.

Начинающему слесарю желательно пройти своеобразный инструктаж, прежде чем начинать работу с трубогибом. Устройство простое в действии, но всё равно требует понимания процесса

Подобный инструктаж применим также для трубогибов профильных труб, конструкция которых сделана на основе электропривода или гидравлики. Но в этом случае требуется некоторый практический опыт управления отмеченными приводами.
