Какие бывают люки для ванной под отделку плиткой

Оглавление

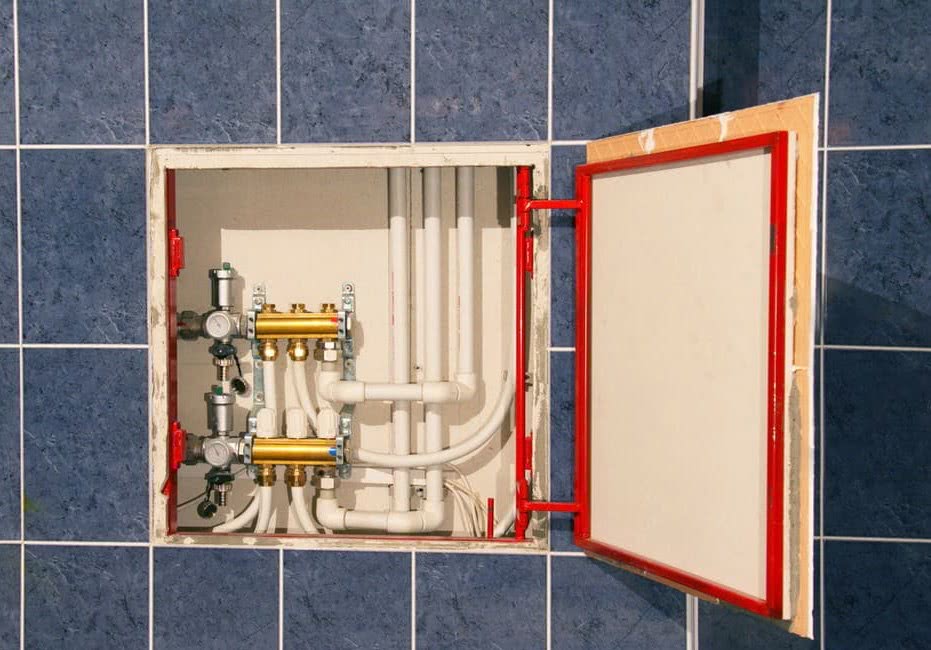

Назначение и область использования

Основная проблема санузлов заключается в сосредоточении в этих небольших помещениях всех известных бытовых коммуникаций и приборов:

  • стояки и контуры ХВС/ГВС;
  • система канализации;
  • электропроводка;
  • приборы учета холодной, горячей воды;
  • фильтрационное оборудование;
  • распределительный коллектор системы теплого пола;
  • запорная арматура.

В стилистическом оформлении интерьеров санузла урбан и хай-тек инженерные системы можно как-то обыграть. Во всех остальных случаях владелец предпочитает замаскировать коммуникации коробами, фальш-панелями под слоем декоративного кафеля, керамогранита.

Однако возникает новая проблема – к трубам, счетчикам, кранам, фильтрам, гидрозатворам сифонов раковин, душевых кабин, ванн, бачкам унитазов необходимо обеспечить доступ. Поэтому в системах ГКЛ/ГВЛ оставляют проем, монтируют люк под металлическую ванну для последующей отделки кафелем, мозаикой в едином стиле со всей стеной, экраном.

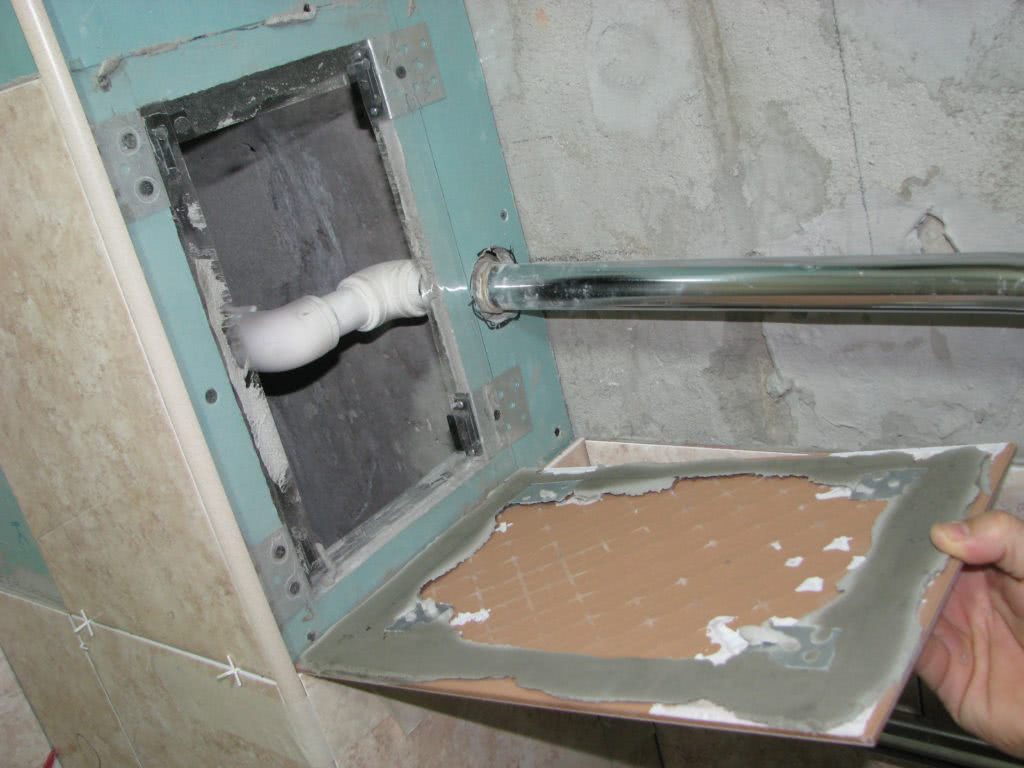

Как облицовывать стену с установленным люком?

сделайте предварительную раскладку плитки, принимая во внимание расположение ревизионного окна, отметьте линии на полу или стенах отбивочным шнуром; начинайте работу с приклеивания облицовочного материала на дверку, затем продвигайтесь в стороны от люка; дождитесь полного высыхания клеящего состава, произведите затирку швов между дверцей и стеной (полом) и по всей остальной поверхности

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены
Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать. ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены

Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены. Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать

Если вы не новичок в строительном деле и умеете выполнять облицовку стен, самостоятельно оборудовать внутренний шкаф в ванной комнате и установить ревизионный люк не составит для вас никаких трудностей.

Особенности установки

При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:

  • положение на фальш-панели, коробе, экране под ванной;
  • размер плитки, схему ее раскладки на стене;
  • способ и сторону открывания;
  • вес облицовки, регулярность использования люка.

При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.

Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:

  • разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
  • подрезка по бокам, сверху, снизу менее 1/3 плитки.

Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.

Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются

Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.

https://youtube.com/watch?v=92hygU00uQs

Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.

Как выбрать люк

Чтобы правильно выбрать ревизионный люк, измеряют высоту приборов, которые необходимо скрыть. Например, бывают настенные конструкции, также напольные и потолочные.

  • Чтобы установить люк на потолке, необходимо приобрести магнит, который поможет не закрываться дверям.
  • Люк на потолке, должен быть установлен правильно и быть довольно прочным, чтобы выдержать разные нагрузки.
  • Настенный люк, который выбирают большинство, легко открывается и у него должны быть в наличии петли, которые надежно не будут давать провиснуть люку.

Материалы при изготовлении могут быть, как алюминиевые, так и оцинкованные, еще нержавеющая сталь. Эти материалы выгодные по денежным средствам, также не подвергаются процессу коррозии.

Эти материалы обладают преимуществом, это прочность, которая позволяет хорошо выдерживать поверх наносимый гипсокартон или плиточных материалов. Если люк выбрали маленький, то используют изделия из пластика.

Люки можно отнести к двум категориям:

  1. Под плитку
  2. Под обоями или покраской

Рассмотрим первый вариант, это монтаж ревизионных люков под ванну под плитку

Есть два способа, как открывать люки, первый называется нажимной, второй – туда входит присоска. Первый вариант используется при материалах не гладких, которые не дают держаться присоске. Второй же вариант применяется при наличии гладких плитках.

Рассмотрим, какие могут быть материалы, отличающиеся своими особенностями:

  • Сдвижные – их монтаж осуществляется с препятствием
  • Распашные – используются при отсутствии каких-либо ограничений при открывания.
  • Откидные – их открывают на себя, затем вверх, нужно учитвать, что расстояние до препятствия равняется не менее двенадцати сантиметров.
  • Двухдверные – в большинстве случаев они применяются, когда проем больше семидесяти сантиметров.
  • Мозаика – они отличаются по наличию равных размеров и формы узору.
  • Усиленные – подходит при наличии тяжелых плит, рекомендуется устанавливать люк, который отличается по свойствам прочностью и выдержит любую нагрузку, чтобы размеры люка под ванну были 0.6 на 1.2 м.

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

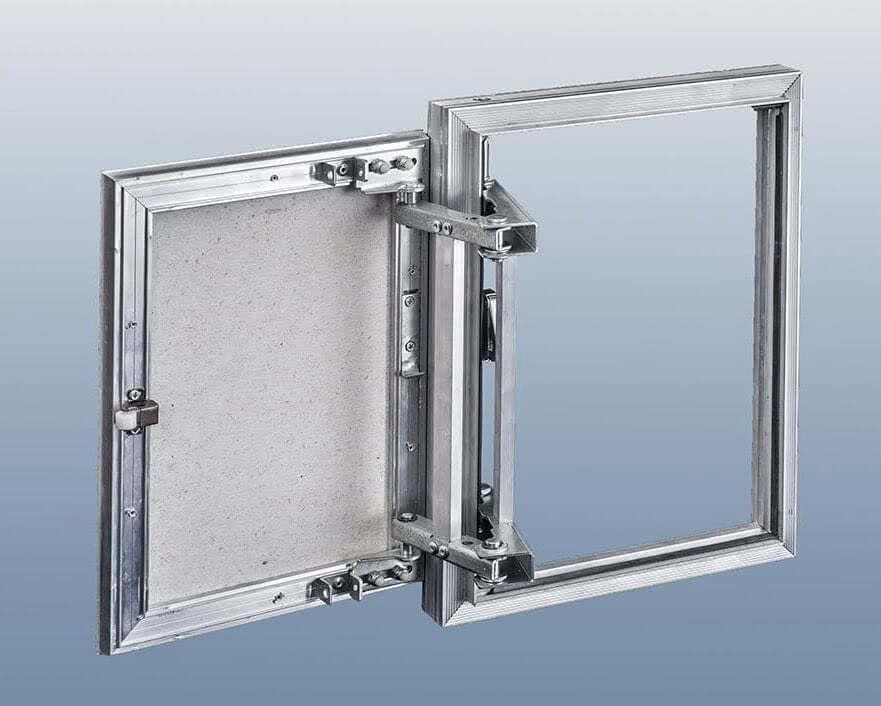

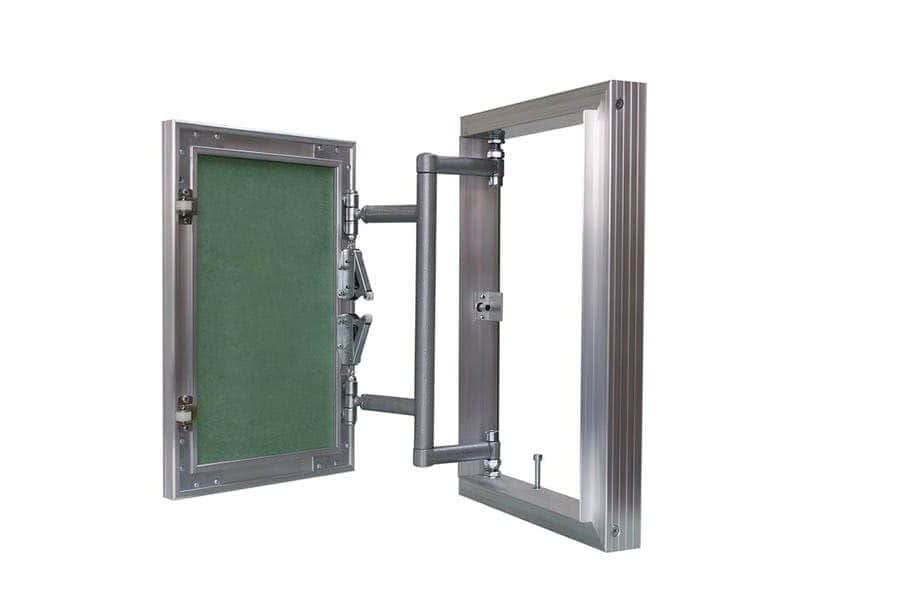

  • Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
  • Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
  • Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

Рассмотрим второй вариант – под покраску

Такие бренды как «Практика» и «ЛюкЛенд» занимаются выпуском люков в ванную на окрашиваемых и на стены, обклеиваемые обоями. Такие люки устанавливают верху стены или в потолки.

Рекомендуется производить работу в материал, выполненный из гипсокартона, но при желании люк встраивают также и в бетонную стену.

  • Компания Knauf занимается выпуском такого люка, который устанавливают для покраски, его выбирают по его лучшим качествам, несмотря на высокую цену.
  • В продукции находятся нестандартные модели. Такие как лабораторные люки, которые не нужно красить.
  • По сравнению с другими компаниями, которые производят обычные конструкции, стоит присмотреться к этому бренду.

Преимущества смотровых люков

Современные смотровые или ревизионные люки имеют множество преимуществ конструкции, которые и обеспечили их популярность на рынке. К основным преимуществам относятся:

  • жесткий корпус и возможность быстрого монтажа. Эта способность даёт возможность надёжно встраивать люки в любую конструкцию, а жесткость корпуса препятствует деформации и даёт долгий срок службы;
  • обеспечение быстрого доступа к элементам сантехники. Имеющиеся механизмы открывания дают возможность быстро открыть дверцу и получить доступ к элементам управления и запорным клапанам.
  • декоративность и скрытность. Практически все модели лючков имеют декоративное покрытие, некоторые модели обеспечивают скрытую установку и позволяют облицовывать дверцу отделочным материалом помещения.

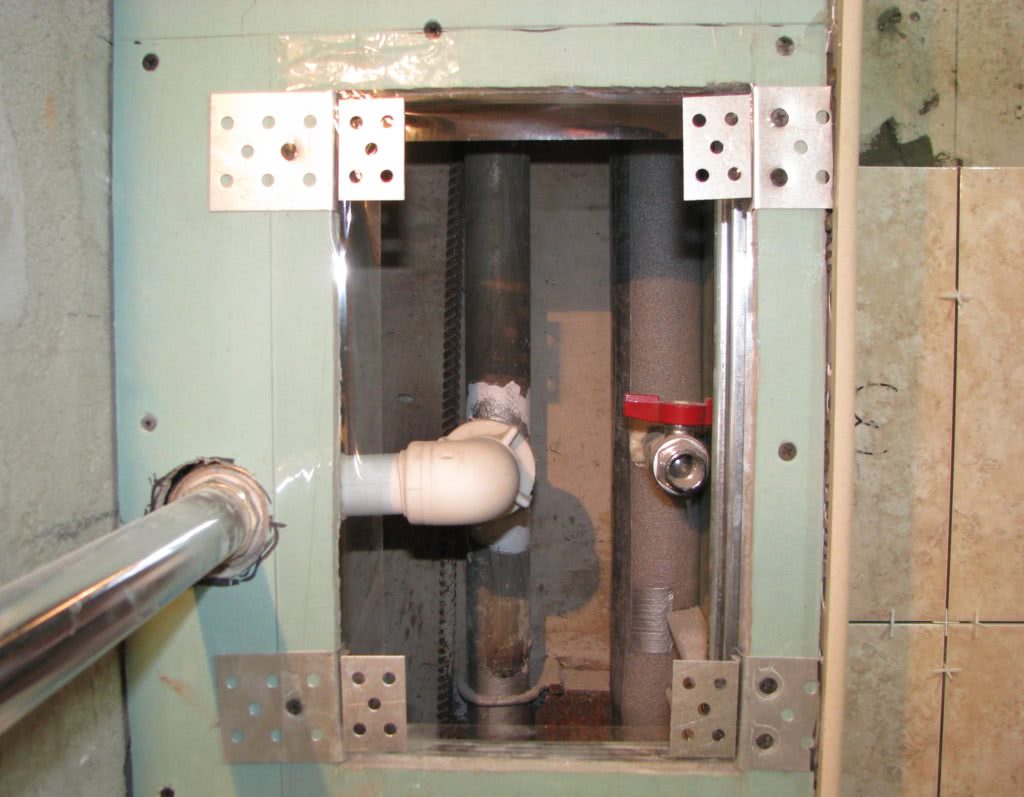

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

  • проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
  • зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
  • отметьте места расположения креплений на пеноблоках через отверстия в рамке;
  • выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
  • вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
  • произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки

Установка сантехнического люка

Установка дверей люка зависит от материалов, которые используется при их установке. Если стены из бетона или кирпича, люк устанавливают под плитку, встраивают раму в проем.

  • Производят установку в каркас таким образом, чтобы дверцы точно совпали со стеной.
  • В конце закрепляют саморезами в раме через отверстия.
  • Завершение работы по установке люка зависит от отделки, это может быть либо краска, либо плитка.
  • Если отделка краска, то щели между материалом и дверцей обрабатывают монтажной лентой.

При плитке, наверху люка клеят материал так, чтобы он точно совпал со стеной. Чтобы сохранить рисунок, начинают работу с дверей.

Чтобы люк защищал от шума воды, проводят следующие действия:

  1. Чистят плитку, где расположен шов.
  2. Зоны вокруг дверей клеят малярным скотчем.
  3. Шов заполняют герметиком, снимают лишнее шпателем.
  4. Ленту снимают.
  5. По истечении двух суток прорезают весь шов по всему слою, угол должен быть не меньше 45 градусов.

Если подобран маленький люк, его установку производят вместе с собиранием рамы. Большие же люки требуют обязательного разбирания на элементы и установку по отдельности.

В этой статье рассмотрен вариант установки сантехнического люка в ванную комнату, чтобы скрыть при желании трубы, он отлично справиться с задачей в укрытии сантехнического оборудования и это отличное решение для дизайна любой ванной.

Выбирайте тот вариант типа люка, который подойдет и по цвету и по материалу, учитывайте свои бюджетные средства при выборе, чтобы не купить слишком дорогой люк.

Производители смотровых люков

Смотровой люк Revizor

Наиболее популярной моделью на рынке является нажимной люк «АлюКлик» от компании Ревизор. Изделие имеет сплошной алюминиевый корпус, который оборудован стальными ребрами жесткости впрессованными в конструкцию. Преимущества люка заключаются в том, что его крышка выполнена из влагостойкого гипсокартона, что позволяет декорировать её облицовочным материалом самой ванной комнаты и таким образом максимально скрыть местоположение изделия.

Изделие имеет большой диапазон размеров, начиная от лючка 20х30 см и заканчивая просторными люками с размерами 60х120 см. Механизм выполнен из высокопрочной стали в расширенными возможностями регулировки и подгонки дверцы как во время установки люка, так и в процессе его использования в дальнейшем.

Ролики не только обеспечивают плотность прилегания и функцию замка, но так же и способствуют автоматическому открытию дверцы. Для открытия люка достаточно нажать на поверхность двери.

Смотровой люк Элемент

Люки Элемент пользуются широким спросом, поскольку являются надёжным и недорогим способом скрыть место разводки и управления коммуникациями. Изделие так же относится к разряду нажимных и предназначено для установки под облицовку керамической плиткой или любым другим материалом. Модель так же имеет наружную крышку из гипсокартона.

Отличительной особенностью модели Элемент является отсутствие сложных механизмов закрывания. Дверцу люка можно открыть, а затем полностью снять для более комфортного доступа к сантехнике. После проведения сервисного обслуживания, крышка устанавливается на место в течении нескольких секунд без особых усилий. Более детально устройство люка показано на рисунке.

Оба люка имеют разные области применения. Если в вашей ванной комнате недостаточно места для полного открытия дверцы люка Revizor, то вам идеально подойдёт модель Элемент. Если же пространство позволяет, то лучше установить модель компании Revizor, так как этот люк более комфортный в эксплуатации.

https://youtube.com/watch?v=5isoUU4ciqc

Источники

http://vannayasovety.ru/napolnye-pokrytija/lyuki-pod-plitku-razmery.html

Люки для ванной комнаты под плитку – размеры, разновидности и применение


https://dizain-vannoy.ru/remont/obzor-rynka-lyukov-dlya-santexnicheskix-korobov.html

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный люк должен быть достаточно прочным и хорошо закрепленным

Он должен выдерживать вес дверцы, открываемой с усилием.

Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.

Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.

Обзор производителей скрытых люков под плитку

Российская производственная компания Хаммер – более 10 лет специализируется на изготовлении и поставке люков для стен, подвалов, потолков. Модели этого производителя имеют широкий размерный ряд. Вся продукция соответствует международным стандартам качества. На данный момент, кроме ревизионных люков под покраску, фирма выпускает 2 известные модели, предусматривающие отделку плиткой: «Зевс» и «Слава».

“Зевс”

Нажимного типа изделие обладает высокой прочностью, благодаря усилению конструкции добавочными ребрами жесткости (модели предназначены для проемов до 1600х1600 миллиметров, а толщина облицовочного материала при этом имеет допустимое значение до 15 миллиметров);

“Слава”

Люки с нажимным механизмом открытия, очень удобные в монтаже и эксплуатации изделия, характеризующиеся долгим сроком службы и умеренной ценой. Система соединений и шарниров люков позволяет не использовать для открытия дверцы ручки (присоски) – достаточно просто нажать на место, где расположены защелкивающиеся механизмы, при этом совмещение рамы и двери осуществляется автоматически. Изделия модели «Слава» допускается устанавливать на любую поверхность, дополнительный изоляционный слой крышки защищает скрытые коммуникации от попадания влаги. Крепить на люк можно материал, размер которого больше дверцы, что позволяет исключить дополнительную работу по обрезке плитки.

Государственная компания «Колизей Технологий» – производство широкого ассортимента люков Ревизор разнообразных конструкций: можно использовать под обои, покраску, плитку и другие материалы. Компанией изготавливаются изделия для потолков, полов, стен, подвалов, выпускаются ревизионные люки из алюминия, стали, полимерных материалов. Металлические участки обработаны специальными составами, обладающими антикоррозийными свойствами.

Все выпускаемые люки проходят трехуровневую систему контроля качества:

  • люки Ревизор под обои (покраску) – применяются для монтажа на стены или потолок, механизм открытия –нажимной;
  • напольные люки Ревизор – предназначены для использования в жилых помещениях, имеют безопасную и надежную конструкцию;
  • люки АлюКлик, Т-34 (под плитку) – имеют различные механизмы открывания, предназначены для помещений с различной планировкой и предусматривают отделку облицовочными материалами.

Компания «ПРАКТИКА-юг» – выпуск и проектирование напольных и настенных высококачественных изделий, изготовленных из алюминиевого профиля, с узлами регулировки дверцы c фторопластовыми подшипниками, что исключает закисливание подвижных узлов. Продукция компании аттестована по высшей категории качества.

Самодельные люки для ванной

Сделать люк можно своими руками с помощью магнитов и плиточного клея.

Люк на магнитах

Безрамная конструкция, дверку ревизионного изделия небольшого размера (величиной с плитку) устанавливают на магниты.

Специальные наборы продаются в строительных магазинах, а в случае отсутствия таковых можно использовать магниты для мебели и оцинкованный перфорированный лист толщиной до 1 миллиметра.

  • примерьте плитку, которая будет служить дверцей, к проему и отметьте места, соответствующие углам ламели – тут будут располагаться магниты;
  • закрепите магниты к рамке проема, заклейте их широким прозрачным скотчем, также проложите клейкую ленту по всему периметру окна;
  • приложите металлические пластины к магнитам;
  • нанесите клей на скотч по всем сторонам проема, включая поверхность пластинок;
  • установите плитку в окно, вдавив ее, чтобы смесь хорошо к ней прилипла, сразу же ветошью или губкой удалите излишки состава;
  • закрепите дверцу в таком положении на 6 часов, можно использовать для этих целей малярный скотч;
  • после высыхания клея, снимите плитку: металлические пластины закрепятся на ней и примыкание к магнитам будет точным;
  • оформите швы затиркой или силиконом.

При наличии доступа с обратной стороны во время монтажа люка:

  • просто приклейте к дверце пластины, зафиксируйте на них магниты;
  • установите плитку в проем, отметьте расположение и привинтите магниты к рамке.

Для открытия люка на магнитах нужно поддеть дверцу любым крючком или установить небольшую ручку.

ВНИМАНИЕ! При разведении сухой смеси для монтажа люка добавьте в нее клей ПВА (возьмите в том же количестве, что и воду)

Люк на клею

Крепление такого типа рекомендуется делать в тех местах, где не придется слишком часто открывать люк (например, для ревизии сифона, при условии его правильного монтажа):

  • примерьте плитку к проему: отверстие должно быть на 10-15 миллиметров меньше размеров дверцы;
  • обрежьте ламель при необходимости;
  • нанесите точечно клей или силикон на дверцу (по 2 точки на каждую сторону);
  • зафиксируйте плитку в проеме и закрепите ее до высыхания клеящего состава скотчем;
  • произведите затирку швов.

При необходимости демонтажа дверцы, аккуратно удалите затирку и подденьте плитку ножом.

ВАЖНО! После окончания отделочных работ в ванной комнате всегда оставляйте несколько ламелей, если дверца люка треснет, ее можно будет с легкостью заменить

Классификация ревизионных люков

В зависимости от способа открывания дверцы, материала конструкции и места установки все изделия подразделяются на несколько видов.

По способу открывания

  • сдвижные модели: крепеж состоит из трех звеньев, благодаря чему люк имеет двухступенчатое открытие (изначально дверца выдвигается вперед на 1-2 сантиметра, затем отводится вдоль стены в сторону). Сдвижные конструкции размещают в затрудненных для доступа местах: за унитазом, ванной;
  • распашные люки: крепятся к раме на шарнирных петлях, легко открываются и имеют долгий срок службы. Дверцу оснащают ручкой или защелкивающимся замком. При облицовке распашного люка плиткой, отделочный материал не должен выступать за пределы дверцы более чем на 5 сантиметров;

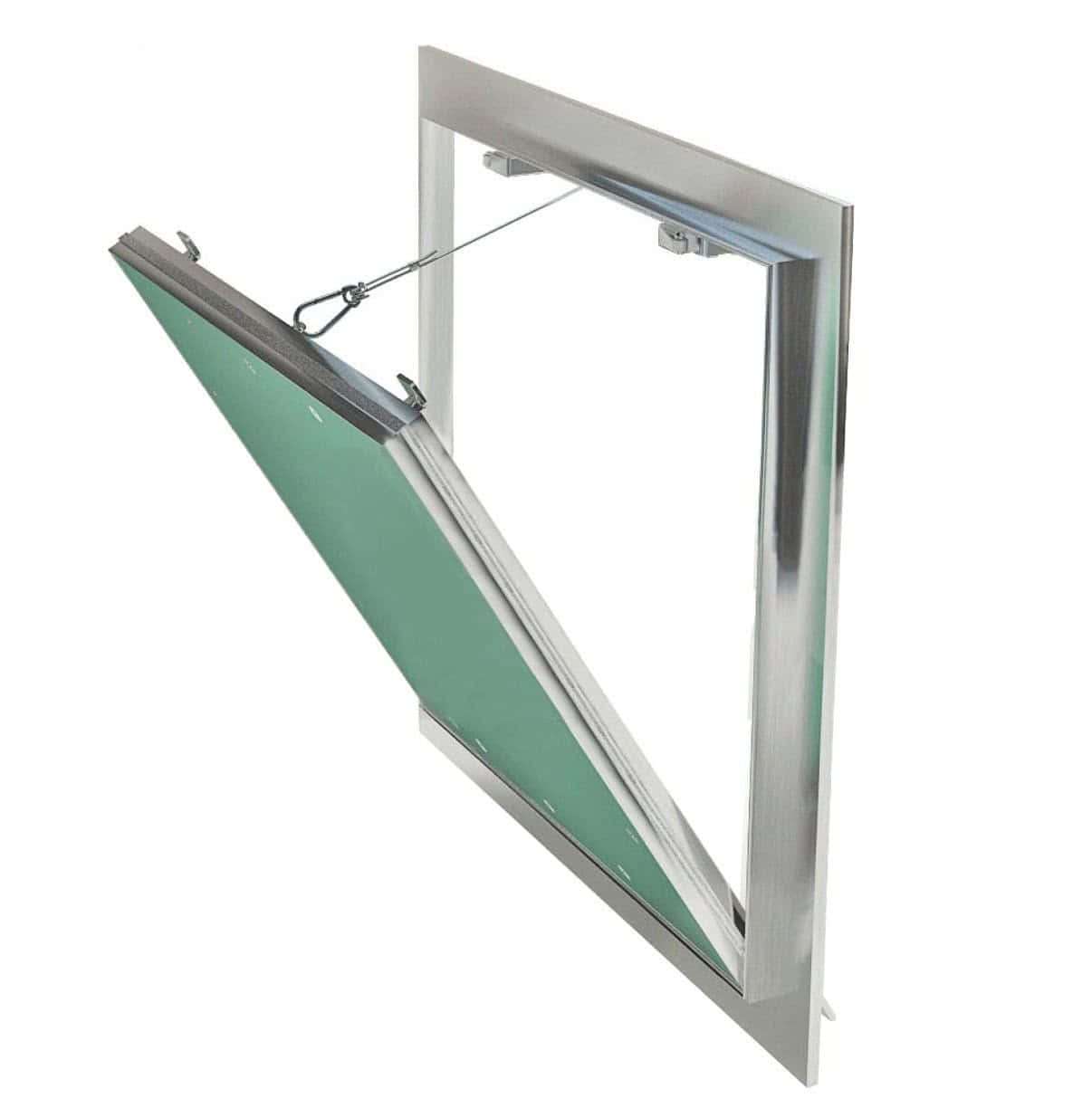

  • откидные люки: после открытия фиксирующего крепления дверца из вертикального положения переходит в горизонтальное. Конструкции этого вида удобно использовать там, где открыть или сдвинуть дверцу в сторону не представляется возможным, также в местах, которые требуют редкого осмотра;
  • нажимные люки: открывают с помощью легкого нажатия на дверцу, после чего она выдвигается вперед. Дальнейшее открывание – распахивание или отодвигание в сторону. Такие люки практически незаметны в стене, облицованной рельефной плиткой, мозаикой, природным или искусственным камнем.

ВАЖНО! Выбирая модель люка по способу открывания, проанализируйте место установки и только после этого решайте, какой тип механизма открывания будет целесообразен

По материалу изготовления

  • металлические люки: изготавливаются из нержавеющих марок стали, отличаются качественными, прочными креплениями. Модели представляют собой раму и дверку, по способу открывания эти изделия могут быть любыми. Также производителями представлены модели, выполненные из алюминия, имеющие небольшой вес и высокую устойчивость к воздействию влаги, но меньшую, чем у стальных люков, прочность;
  • пластиковые конструкции: характеризуются малым удельным весом, легкостью монтажа, невысокой ценой, но имеют небольшую прочность;
  • смешанного типа: модели, изготовленные из армированного пластика, стойкие к температурным деформациям и обладающие низкой теплопроводностью, что позволяет обойтись при монтаже без устройства теплоизоляции.

Самодельные ревизионные люки делают из гипсокартона, дерева, пластика, для рамы иногда используют металлический профиль.

ВАЖНО! При выборе материала для изготовления люка своими руками учитывайте его водонепроницаемость и износостойкость: например, при использовании обычного гипсокартона или дерева, дверца под воздействием влаги быстро деформируется и придет в негодность

По месту установки

В зависимости от места расположения технологические люки делят на группы:

  • потолочные: чаще используют в производственных или коммерческих помещениях;
  • напольные: должны иметь хорошую прочность, чтобы выдерживать постоянную нагрузку, монтируют в загородных домах для доступа к коммуникациям, расположенным в подвальной части здания;
  • настенные: удобны и практичны для установки в квартирах.

По размеру

Ассортимент конструкций, выпускаемый различными производителями, представлен изделиями шириной 100-700 миллиметров, высотой 100-1600 миллиметров, с шагом по каждой стороне 50 миллиметров. Наиболее распространены стандартные люки 100х100 миллиметров.

Благодаря такому многообразию подобрать необходимый размер не представляет сложности для потребителя, в случае, когда требуется люк нестандартного размера, возможно штучное изготовление изделия любой конструкции по индивидуальному заказу.

Материал и размеры

  1. Устойчивость к повышенной влажности. В ванной комнате не избежать контакта с водой, даже внутри короба изделие не защищено от влажного воздуха, поэтому материал не должен вступать в окислительные реакции с кислородом. Пластиковые модели обладают наилучшей влагостойкости.
  2. Прочность. На дверку люка приклеивают керамическую плитку, маскирующую конструкцию, поэтому он должен выдерживать большой вес, не деформируясь. В этом показателе модели из стали намного опережают более дешевые пластиковые.
  3. Обрабатываемость. Чтобы спрятать дверку ревизионного сантехнического люка, на него наносят слой шпаклевки, окрашивают или своими руками приклеивают декоративную плитку. То есть материал выбирают так, чтобы он подходил к выбранному типу отделочного материала.

https://youtube.com/watch?v=L8SpGjmPqXw

Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.
