Назначение кабеля
С момента появления спутникового и цифрового телевидения с высоким качеством передаваемого сигнала пользователи сталкиваются с проблемой нечеткой и размытой картинки, ряби и других помех. Иногда не отображаются некоторые каналы.
Причиной этого может стать неподходящая устаревшая линия. В таком случае решается вопрос, какой телевизионный кабель лучше выбрать, чтобы обеспечить технологические требования, определить марку и характеристики.
Если есть возможность, следует обратить внимание на обозначение на схеме прокладки линий электрических и радиопередачи. Возможно, там есть точные данные о применяемых изделиях
Для цифрового и кабельного ТВ
Частота передачи сигнала цифрового и кабельного телевидения находится в пределах 49-800 МГц, поэтому особых требований к кабелю не выдвигается. Особенно если протяженность всей линии не будет превышать 30 м. Для обеспечения качественной картинки можно подобрать любые, даже самые бюджетные модели SAT, DG или РК.
Для спутниковой антенны
Передача сигнала от спутника измеряется в тысячах мегагерц
Какой лучше проводник использовать для спутникового телевидения, — вопрос первостепенной важности, иначе вместо ожидаемого чистого изображения можно получить черный экран и надпись об отсутствии сигнала. Сердцевина должна быть обязательно медной и с максимально возможным сечением
Следует также учитывать чувствительность спутниковой передачи к различным радиопомехам, поэтому защитный экран должен быть наибольшего класса.
Еще один важный фактор — расположение тарелки на улице, что говорит о постоянном воздействии окружающей среды (ветер, осадки, перепады температур). По этой причине особые требования выдвигаются к верхней оболочке и наличию углеродной защиты, иначе велик риск образования трещин и разрывов, через которые может попасть вода.
Для прокладки внутри помещения
Кабель, пролегающий внутри здания, должен обладать высокими передающими и отражающими способностями. Прочность защитной оболочки не играет особой роли. В таком случае отлично справится с поставленной задачей бюджетная модель проводника.
Для наружной прокладки
Если прокладка телевизионного кабеля подразумевает уличный монтаж некоторых участков или продолжительных конструкций, на первое место выходит прочность изделия, способность противостоять воздействию внешней среды и ультрафиолетового излучения.
Наиболее качественным, способным прослужить максимальное количество лет является специальный кабель, оснащенный несущей стальной жилой. Ввиду высокой стоимости такого проводника, некоторые умельцы предпочитают выбирать прочное защитное покрытие, а линию усиливать несущими проволочными конструкциями.
HDMI ARC что это
Что такое HDMI ARC. Подключение HDMI in3 (ARC) audio return channel, является стандартным начиная с версии HDMI 1.4, по кабелю HDMI кроме видео сигнала передаётся обратно от телевизора к колонкам также аудио сигнал, так что можно выводить с телевизора и звук. Эту возможность поддерживают все порты HDMI начиная с версии 1.4. Но бывают случаи, когда производитель микросхем HDMI, для удешевления производства, обратный аудио канал делает только в одном порту. Это общепринятая практика. Но по правилам если порт стандарта HDMI 1.4 или более поздняя версия все порты должны поддерживать ARC.
В отличие от предыдущих версий, когда для вывода звука необходимо было использовать внешнюю акустику. Обратный канал позволят принимать например сигнал с эфира и вывести звук через HDMI на подключенную акустику, но в не сжатом формате только стерео. Формат звука 5.1 передаётся только в сжатом формате до версии HDMI 2.1.
Марки и характеристики антенного кабеля для телевизора
Коаксиальный антенный кабель выпускается под разными марками, из них чаще всего используются: SAT 50, SAT 703, RG 6, RG 59, DG 113, РК 75. Все они имеют волновое сопротивление 75 Ом и подходят для подключения одного или нескольких телевизоров. Теперь давайте поговорим про каждый вид поподробнее.
Кабель RG-6
| Кабель RG-6 |
Бренд российский, но сделано в Китае. Центральная жила медная или стальная с омеднением, толщина 1.0 мм, спрятана в оболочке из вспененного полиэтилена. Кабель имеет экран из фольги, медную или алюминиевую оплётку и защитную ПВХ-оболочку. Общая толщина провода 6-6,8 мм. Чаще всего, марку RG 6 берут для кабельного, обычного и цифрового ТВ. Это самая недорогая разновидность с ценой за метр от 10 рублей.
Кабель РК 75
Аналог RG-6 по характеристикам, производится в России. Центральная жила из меди, толщина 1.0 мм, диэлектрик ПЭ, экран из медной оплётки или двойной из алюминиевого лавсана и лужёной меди (фольга и оплётка). Кабель с одинарным экраном можно использовать для эфирного и кабельного ТВ, с двойным – еще и для спутниковой антенны внутри здания.
Кабель RG 59
Более тонкий вариант RG-6 с толщиной центральной жилы 0.5-0.58 мм и наружным диаметром 5.4-6.0мм. Подходит для передачи всех видов сигналов, в том числе спутникового, но на расстояние в пределах 190 м. Из-за тонкости основного проводника сигнал в кабеле затухает на 50% сильнее, и потеря качества изображения возрастает с каждым метром.
Кабель SAT 50
| Кабель SAT 50 |
Производитель — итальянская компания Cavel. Центральная медная жила 1.0 мм, экран усиленный, состоит из двух слоёв фольги и медно-оловянной оплётки, коэффициент экранирования от 60 дБ. Оболочка проводника сделана из PEG-диэлектрика, наружная из ПВХ, диаметр кабеля 6,6 мм, кг. Может передавать все виды телесигналов — эфир, кабельное, цифровое и спутниковое. Цена за метр от 30 рублей.
Кабель SAT 703
| Кабель SAT 703 |
Также продукция под маркой Cavel. Центральный проводник из меди толщиной 1.13 мм. Экран из двух слоёв алюминиево-пластиковой фольги и медно-оловянной оплётки, коэффициент экранирования от 80 дБ, оболочки из PEG-диэлектрика и ПВХ, общая толщина — 6,6 мм. Качественно передаёт все телесигналы и рекомендуется для спутникового ТВ, в том числе и для прокладки на улице. Цена метра от 40 рублей.
Кабель DG 113
| Кабель DG 113 |
Производитель Cavel, технические показатели аналогичны марке SAT 703, но коэффициент экранирования у DG 113 выше и начинается от 90 дБ. Это обеспечивает высокое качество передачи высокочастотных сигналов без помех. Отличный кабель для спутниковой антенны внутри помещений. Самый дорогой антенный кабель. Стоимость метра начинается от 65 рублей.

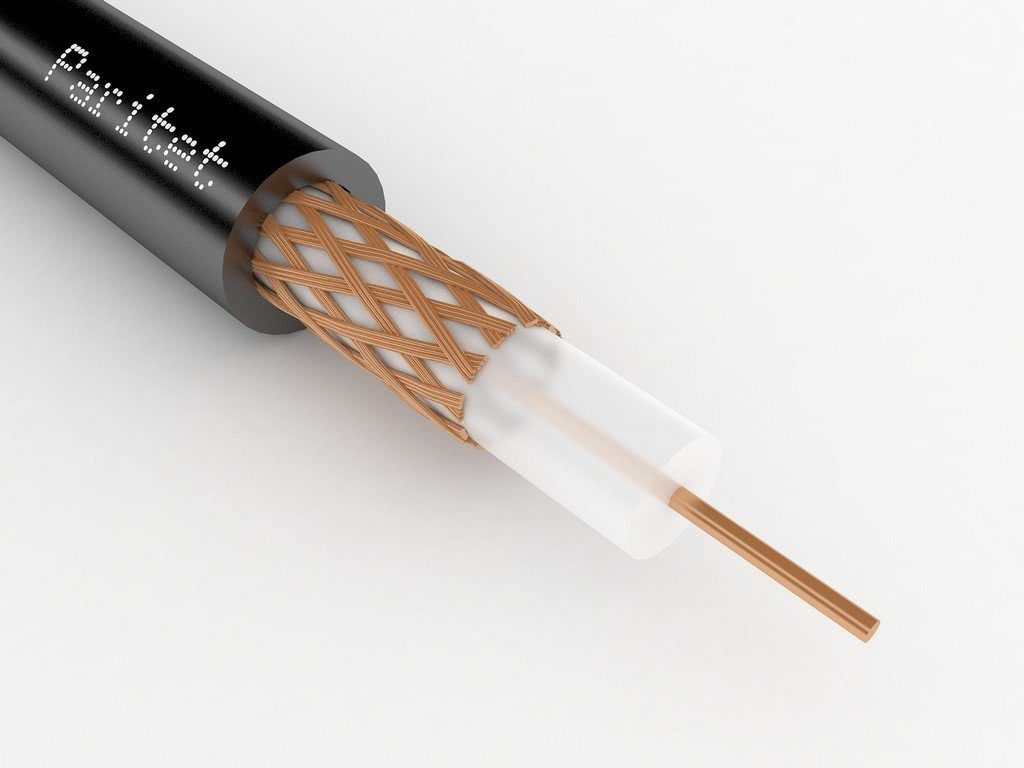

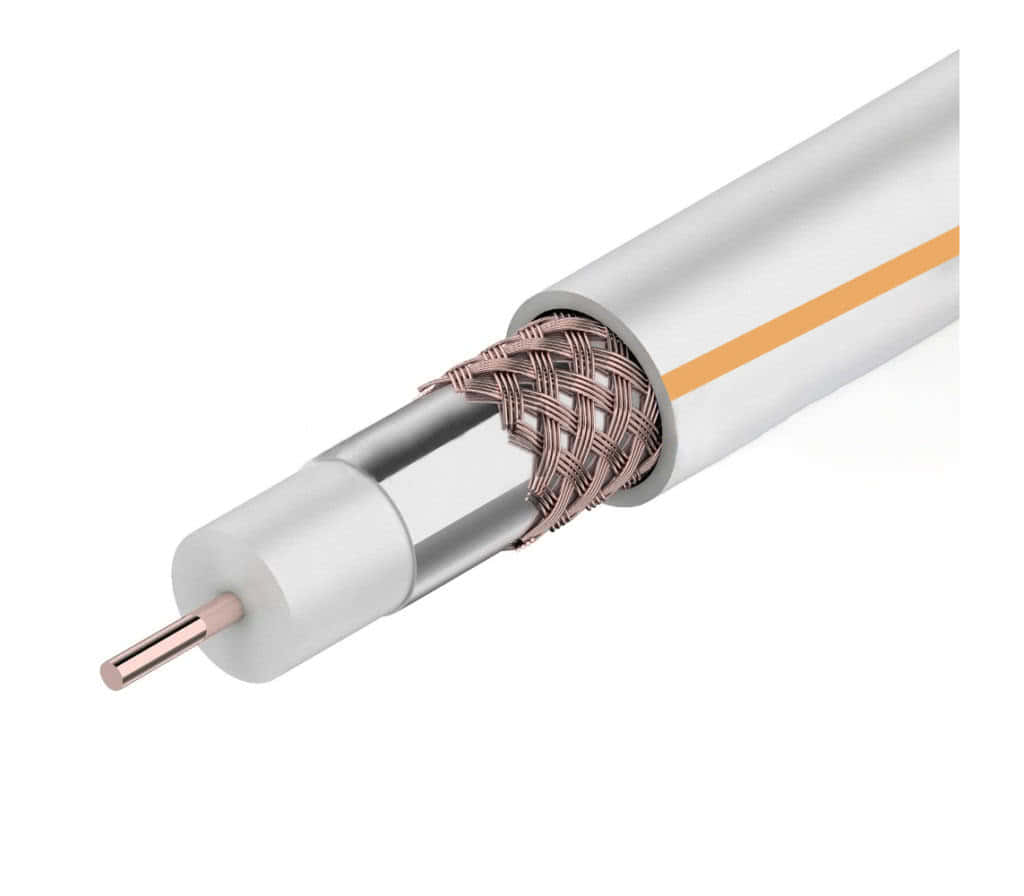

Строение телевизионного кабеля
Устроены кабели, в общем-то, одинаково. Есть главная центральная жила или внутренний проводник. Жила спрятана в изолирующую оболочку, поверх которой проложены экран и оплётка. И завершает всё защитная оболочка.
Внутренний проводник передаёт сигнал во всех видах телевидения и питание для конвертера в спутниковом ТВ. Поэтому он сделан из меди или стали с омеднением. То есть сама жилка стальная, а поверх — тонкий слой меди, вроде как в ванночку с медным расплавом стальной проводок окунули. Чисто медный сердечник нужен только для спутника, для остальных отлично работает стальной с омеднением. Плюс, цена кабеля ниже, а качество на высоте.
Экран и оплётка исполняют роль защиты от различных помех. Чем качественнее они сделаны, тем лучше будет телесигнал. Экран изготавливается из алюминиевой фольги и / или алюминиевого лавсана (экран), оплетка — из алюминиевой, медной или лужёно-медной проволоки. Средний показатель защиты или коэффициент экранирования 60-80 дБ, высокий начинается от 90 дБ.
Внутренний пластиковый диэлектрик надёжно прячет центральную жилу, защищая её от повреждений. А также изолирует от контакта с экраном и оплёткой. Внешняя оболочка из поливинилхлорида (ПВХ) закрывает всю начинку кабеля, предохраняя от повреждений и воздействия извне. Например, от воды, пыли, перепадов температуры и прочих неприятностей. Ведь часто кабели прокладывают не только в помещениях, но и на улице.
Оптимальный вариант
Без ужимок и танцев с бубном скажем, что качественный фирменный телевизионный кабель Cavel — это супероптимальный вариант, по соотношению цена-универсальность. Вы получаете гораздо больше, чем просто отличные технические характеристики и красивую картинку в телевизоре.
- Качество исполнения. У фирменного кабеля на порядок выше бюджетного аналога. Например, в недорогом ассортименте (особенно китайского производства) очень легко выдернуть кабельную начинку из оболочки. С люксовым кабелем Cavel замучишься отдирать даже маленький кусок «шкурки».
- Универсальность монтажа. Фирменный провод толще, прочнее, прекрасно укладывается под штукатурку как в кабель-канал. И при наружной прокладке внутри плинтуса Cavel легко переживает механическую нагрузку.
- Надёжность контактов. Все соединения с розетками, штекерами и тд дают хороший контакт, при использовании фирменного кабеля Cavel. Потому что, он изготовлен из высококачественных материалов.
Рейтинг комнатных антенн с усилителем для телевизора на 2021 год
Locus L 942.10 КАЙМАН
Стальная ТВ-антенна со встроенным усилителем допускает возможность подачи электропитания от антенного входа и посредством USB-соединения. Изготовлена из стали. Настроена на приём цифрового телевещания в формате DVB-T/T2 при удалении от телецентра до 25 км. Комплектуется двухметровым кабелем, телевизионным штекером, инжектором питания 5В. Выручит владельцев телевизоров и ресиверов DVB-T2, в которых не предусмотрена подача питания на внешнюю антенну.
Плюсы:
- компактность;
- удобные настройки;
- работа с питанием и без него;
- хороший приём каналов;
- невысокая стоимость.
Минусы:
- короткий провод;
- металл плохой обработки.
HARPER ADVB-2128
Антенна принимает все типы сигналов (VHF и UHF) и обеспечивает комфортный просмотр цифровых телеканалов формата. Предназначена для внешней установки. Имеет закрытый корпус необычной формы. Внутренние элементы надёжно закрыты от влаги и атмосферного воздействия.
Бесперебойную работу антенны обеспечивает сетевой адаптер с длинным проводом. В комплекте к изделию прилагается специальный усилитель, благодаря которому изображение останется стабильным даже в условиях слабых волн.
Плюсы:
- стильный дизайн;
- удобство монтажа;
- надёжность конструкции;
- уверенный сигнал;
- высокое качество материалов изготовления.
Минусы:
- нет переходника для антенного разъёма;
- короткий кабель до модуля усиления.
Дельта DIGITAL 5B
Комнатная ТВ-антенна подключается к приставке DVB-T/ DVB-T2 или к телевизору. Комплектуется длинным 3-метровым кабелем, который значительно облегчает монтаж.
Встроенный усилитель существенно улучшает качество изображения. Есть возможность регулировки угла расположения антенны в пределах 25º. С такой антенной можно без проблем наслаждаться любимыми фильмами даже в местах, где приём сигнала обычно затруднён.
Плюсы:
- длинный кабель;
- не требуется блок питания;
- возможность регулировки усиления;
- приятная цена.
Минусы:
- не все телевизоры поддерживают функцию питания антенны;
- не информативная инструкция.
РЭМО BAS-5133-5V Меркурий 3.0
Активная телеантенна обеспечит качественным аналоговым и цифровым телевещанием в зоне уверенного приёма. Модель относится к комнатным по типу размещения, поэтому не требует сложного монтажа. Изделие готово к работе сразу после стыковки с телевизором или ресивером.
Питание осуществляется через соответствующий разъём головного устройства, поэтому подключения к электрической розетке не потребуется. Антенна небольшая по размерам и оснащена двухметровым кабелем.
Плюсы:
- наличие встроенного усилителя;
- компактные габариты;
- легкость в установке;
- не требуется розетка.
Минусы:
- сильная зависимость от рельефа местности;
- устаревший дизайн.
Selenga 118F
Пассивная ТВ-антенна от российского производителя концентрирует сигнал с коэффициентом усиления 12 Дб. Предназначена для просмотра телепрограмм в цифровом стандарте наземного эфирного вещания в сложных условиях. Не имеет внешнего питания и устанавливается с наружной стороны дома. В комплекте есть всё необходимое для монтажа. Благодаря лёгкому весу алюминиевое изделие не требует усиленных крепежей.
Плюсы:
- быстрая настройка;
- выдаёт картинку идеальной четкости;
- стабильно работает без усилителя;
- лёгкий вес.
Минусы
- слабое крепления антенны к штанге;
- нет ответного кабельного разъёма.
Оптимальный вариант
Без ужимок и танцев с бубном скажем, что качественный фирменный телевизионный кабель Cavel — это супероптимальный вариант, по соотношению цена-универсальность. Вы получаете гораздо больше, чем просто отличные технические характеристики и красивую картинку в телевизоре.
- Качество исполнения. У фирменного кабеля на порядок выше бюджетного аналога. Например, в недорогом ассортименте (особенно китайского производства) очень легко выдернуть кабельную начинку из оболочки. С люксовым кабелем Cavel замучишься отдирать даже маленький кусок «шкурки».
- Универсальность монтажа. Фирменный провод толще, прочнее, прекрасно укладывается под штукатурку как в кабель-канал. И при наружной прокладке внутри плинтуса Cavel легко переживает механическую нагрузку.
- Надёжность контактов. Все соединения с розетками, штекерами и тд дают хороший контакт, при использовании фирменного кабеля Cavel. Потому что, он изготовлен из высококачественных материалов.
Рекомендации по эксплуатации
- В помещениях квартир следует применять кабели, совместимые с цифровым ТВ. Они проводят больше волн в любых диапазонах, что сразу выгодно выделяет их на фоне обычных проводов.
- Территории, для которых характерны частые погодные аномалии, требуют использования модификаций кабелей со специальной пропиткой.
- Прокладывая кабель, рекомендуется минимизировать количество спаек и соединений. Появление дополнительных контактных точек ухудшает прохождение сигнала. В идеале следует ограничиться использованием цельного провода.
- Следует полностью отказаться от применения кустарных разветвителей и приобретать фирменные. Такие элементы лучше всего монтировать в местах с хорошим доступом, что упростит обслуживание и ремонт.
- Во время монтажных работ необходимо учитывать рекомендованные параметры изготовителя по допустимым радиусам изгиба провода, расстояниям между крепежными элементами.
- Не рекомендуется крепить коаксил рядом с элетрической проводкой, так как это может исказить сигнал.
Подключение антенны
Чтобы подсоединить кабель к антенне или телевизору нужно прикрепить штекер.
Для начала необходимо сделать круговой срез оболочки на расстоянии полтора сантиметра от края. Нужно удалить только оболочку, не задевая при этом волоски экрана. Волоски экрана и фольга загибаются назад, чтобы освободить слой внутренней изоляции. Отгибать надо аккуратно, чтобы ничего не порвать и не вырвать. По кругу отрезается слой внутренней изоляции и снимается. Расстояние между оголённой жилой и загнутой фольгой должно быть не меньше 2 мм.
Далее необходимо накрутить штекер, вращая его по часовой стрелке до упора. Остаток лишней жилы срезать. Таким же образом подготовить антенный провод с другой стороны. Делать это необходимо после того как он будет проложен от антенны до телевизора, чтобы по надобности его укоротить.
Главное, выбрать хороший провод, который будет отвечать всем параметрам.
Видео: как обжать и подключить ТВ кабель
С появлением спутникового и цифрового TV-вещания, все чаще встает вопрос, какой кабель для телевизора лучше выбрать — ведь от него зависит качество принимаемого сигнала. Так, например, переходя на спутниковое или цифровое вещание с аналогового ТВ, нередко , изображение может становиться нечетким, размытым, иногда на телеэкране появляется рябь и помехи, хотя от современных технологий ожидается совершенно другое качество. Основной причиной возникновения таких дефектов является техническое несоответствие старой линии по отношению к новым характеристикам сигнала. Логично, что для качественной работы телевизионного оборудования придется поменять кабель.
Выполнить прокладку кабеля и подключить телевизионное оборудование в домашних условиях не сложно и самостоятельно. Для этого не надо обладать специальным опытом работы или глубокими знаниями. Но вот сделать правильный выбор коаксиального кабеля
(именно этот вид используется для проведения современного ТВ-вещания) не так просто. Изучая только его внешние характеристики: толщину, цвет, пытаясь на глаз определить, из чего он состоит — купить подходящий экземпляр вряд ли получиться. Какой лучше выбрать кабель можно понять, отталкиваясь от исходных данных. Перед тем, как отправляться в магазин, необходимо разобраться, какими характеристиками должна обладать кабельная сеть. Для этого следует выяснить:
- какой формат сигнала она должна поддерживать (цифровое или аналоговое ТВ);
- вид и количество телевизионного оборудования, которое на ней будет использоваться;
- место прокладки (квартира или большой дом);
- место расположения источника сигнала — наружная антенна или спутниковая тарелка на крыше дома или балконе, щиток на лестничной клетке;
- общую длину сети.
Как выбрать
Делая выбор, следует учитывать, что цена антенного кабеля для телевизора может зависеть от многих факторов, а именно:
- кем он изготовлен (естественно, что известные бренды, такие как Sparks или Vivanco будут стоить дороже китайской продукции);
- марка. От этого зависит исполнение, в частности, сколько жил в экране-проводнике, количество экранов, материал центрального проводника и т.д.
Следует учитывать, что специфика высокочастотного тока заключается в том, что он протекает по поверхности проводников, именно поэтому характеристики кабеля с медной жилой и стальной (с медным напылением), будут практически идентичны. Но, если используется медный провод, стоимость будет существенно дороже, это стоит учитывать при покупке.
Для общей информации заметим, что в высокоточной аппаратуре проводники покрываются серебряным или золотым напылением, использовать такой тип кабельной продукции, чтобы соединить телевизор с антенной будет его непозволительным расточительством.
Необходимо обратить внимание на диаметр, он должен быть толщиной не менее 6 мм. Безусловно, тонкий кабель будет значительно проще провести в квартире, но стандартные разъемы и гнезда в этом случае использовать будет проблематично
Собираясь купить необходимое количество антенного кабеля, примите во внимание, что он, как правило, продается в бухтах по 100 метров (скрученный кольцами), не каждый продавец согласится продавать его частями. Приводить ориентировочную стоимость по регионам России и стран СНГ не имеет смысла, поскольку разброс цен в Москве, Минске, СПб, а также других городах незначительный
Приводить ориентировочную стоимость по регионам России и стран СНГ не имеет смысла, поскольку разброс цен в Москве, Минске, СПб, а также других городах незначительный.
Выбираем кабель для своих нужд
Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.
RG-6U
Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.
Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.
Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.
Средняя стоимость: 9 – 20 рублей за 1 м.
РК-75
Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.
Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.
Средняя стоимость: 13 – 30 рублей за 1 м.
SAT-50
Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.
Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.
Средняя стоимость: 30 – 50 рублей за 1 м.
SAT-703
Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.
Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.
Средняя стоимость: 35 – 60 рублей за 1м.
DG-113
Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.
Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле
Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги
Средняя стоимость: 55 – 70 рублей за 1 м.
Эксплуатация
Очень важно правильно подключить кабель к ТВ. Существует два типа креплений: это обжимные пробки, а также винтовые заглушки. Проще всего подключить при помощи углового либо прямого F штекера, а для самой проводки можно использовать самый обычный нож
Работа включает в себя несколько шагов
Проще всего подключить при помощи углового либо прямого F штекера, а для самой проводки можно использовать самый обычный нож. Работа включает в себя несколько шагов.
Разрежьте внешний слой кабеля на длину примерно 1,5 см и снимите его, после этого экран и фольгу необходимо завернуть, снять изоляционный слой, освободить сердцевину и накрутить её на штекер.
Затем нужно обрезать выступающую часть главной жилы до необходимой длины.
Обжимочное кольцо следует осторожно намотать на край, отрезать изоляционную поверхность на длину около 6 мм и снять. Очищенную часть нужно освободить от всех слоёв до медной трубки — сделать это нужно как можно более аккуратно, так как в случае повреждения качество сигнала значительно ухудшится
Сдвигайте оболочку по длине до того момента, пока внутреннее волокно не начнет выступать из центра
После этого останется только подсоединить разъем в конец провода, зажать приготовленным обжимным кольцом, прозвонить оборудование и убедиться в его работоспособности.
Далее нужно отрезать все торчащие провода, включить телевизор и наслаждаться просмотром любимых телепередач.
О том, как подсоединить антенный кабель к штекеру, смотрите в следующем видео.
Популярные варианты
Хорошо зарекомендовали себя:
- нидерландская фирма Belden;
- итальянская компания Cavel;
- американская фирма Commscope;
- компания из Роттердама Mediaflex.
Волновое сопротивление кабеля равно 75 Ом. Эта характеристика не зависит от строения, производителя и является для всех проводов одинаковым. Изделия с таким сопротивлением отлично подходят для обычных антенн с частотой принимаемого сигнала до 2,1 ГГц.Марки коаксиальных кабелей:
- RG-6.
Среди всех вариантов самый популярный благодаря невысокой цене и хорошим характеристикам. Явный недостаток этой марки провода – на улице работает недолго и быстро приходят в негодность. Для внутренних работ стоит выбирать белый провод. - PK 75.
Это изделие аналогично RG-6 по характеристикам, но производители у него российские. Провод имеет медную сердцевину 1 мм, диэлектрик ПЭ, медную оплетку или двойной уровень защиты из алюминиевого лавсана и луженой меди. - RG-59.
Более тонкий аналог RG-6, имеющий толщину сердцевины 0.5-0.58 мм. Диаметр коаксиального провода – 5.4-6.0 мм. Принимает все виды сигналов, но на расстоянии более 190 метров теряет свои характеристики. - SAT 50.
Производитель коаксиального провода – компания Cavel (Италия). Сердцевина медная толщиной 1 мм, уровень защиты двойной усиленный, коэффициент от 60 дБ, общий диаметр 6,6 мм. - SAT 703.
Коаксиальный телевизионный кабель cavel sat 703 имеет медную сердцевину 1.13 мм. Волновое сопротивление 75 ом и двойной экран – характеризуют эту марку. Коэффициент экранирования от 80 дБ и выше, общий диаметр изделия 6,6 мм. - DG 113. Его выпускает компания Cavel. Технические показатели практически такие же, как у марки SAT 703. Самый дорогой коаксиальный кабель, но благодаря высокому коэффициенту экранирования передает все виды сигналов высокого качества.
Разновидности
Существует 4 вида телевизионного кабеля.
- Коаксиальный. Наиболее популярный вариант. Любая модель современного телевизора до сих пор оснащается разъемом, к которому подключается коаксиальный провод, хотя эта технология и считается устаревшей. Сейчас такой вариант рекомендован исключительно для соединения телевизора и антенны домашнего типа. В этом случае обеспечивается устойчивый сигнал.
- Композитный. Позволяет подсоединять игровые консоли, DVD-плейеры и другую подобную технику, предназначен для передачи исключительно аналогового сигнала. При подключении учитывается цветность шнуров и мониторных разъемов.
- Компонентный. Сравнительно новое решение, позволяющее работать со спутниковым сигналом. При соединении шнуров к разъемам также учитывается цветовая схема.
- HDMI, DVI. По этому кабелю передается сигнал высокого разрешения. При наличии у аппаратуры интерфейса HDMI эксперты советуют подключаться именно через него. Решение обеспечит наиболее качественную картинку. Кабели стандартов HDMI и DVI востребованы в компьютерной сфере, применяются для подключения к экрану консолей (Play Station, Xbox и другие).
Итог
В заключение хотелось бы добавить, что знания о том, как выбрать антенный кабель для телевизора, и умение его правильно смонтировать являются самыми важными моментами в подключении антенны к приемнику. Для этого следует покупать хороший и качественный провод. Сейчас во многих домах и квартирах прячут телевизионные кабели в стенку, на западный манер, выводя только специальную розетку под антенну. И это очень хорошо, так как кабель не бросается в глаза и находится в целости и сохранности без повреждений.
Если этого сделать невозможно, то рекомендуется хотя бы закрыть провод в специальную пластиковую коробку. Ведь если случится его повреждение, то качество изображения упадет. Лучше этого избежать, чтобы потом не тянуть новый кабель или ставить соединители, которые тоже могут повлиять на потерю сигнала.
