Тв антенна своими руками: пошаговые инструкции по сборке популярных моделей телеантенн

Оглавление

Антенна “восьмерка”

Еще в советское время люди сооружали на крышах своих домов двойные квадраты из алюминиевой, медной проволоки. Сегодня специалисты усовершенствовали схему, создав специально для цифрового вещания. “Восьмерка” – плод труда инженера Харченко. Ее особенность – монтирование квадратов в верхушках конструкции. В составе – ромба. Их соединяют незамкнутые углы, где и подсоединяется кабель. Сзади устройства с целью усиления направленности вмонтирована токопроводящая решетка.

Требуемые материалы для изготовления антенны:

  • медная проволока (диаметр – 12 мм) для настройки до 5 каналов;
  • решетка из токопроводящего материала;
  • коаксиальный кабель;
  • деревянная рейка;
  • инструменты (острый нож, дрель, молоток, плоскогубцы), при необходимости прикрепления телевизионной антенны к стене.

Модель Харченко – экономичная. Главное, при исполнении своими руками произвести правильный расчет:

  • обозначить длину волны сигнала;
  • поделить полученное число на 4;
  • найти ближайшую к себе телевышку

Этапы сборки:

Выяснить частоту с поляризацией волны, что важно для получения линейной модели.
Изготовить медный биквадрат (загзаг), чтобы элементы располагались на углах, а соприкасались между собой только одним углом.
Положить конструкцию на бок для монтажа вертикальной поляризации либо “стоя” при произведении горизонтального варианта.
Рассчитать по формуле стороны квадрата, разделить на 4. Вычислить длину волны.
Подвести кабель с обеих сторон напряжения, для чего заблокировать одно из направлений диаграммы, монтируя плодный медный экран, насаживая кабель на оплетку. Расстояние – в 0,175 мм от длины рабочей волны.
Изготовить рефлектор из металлических пластин либо текстолитовых плат.
Установить полученную конструкцию, подключить к ресиверу.
Остается проверить качество поступающих волн.

Расстояние – в 0,175 мм от длины рабочей волны.
Изготовить рефлектор из металлических пластин либо текстолитовых плат.
Установить полученную конструкцию, подключить к ресиверу.
Остается проверить качество поступающих волн.

Для получения наибольшего количества каналов рекомендуется устанавливать экранирующую решетку примерно посередине антенны. Также обмотать изолентой во избежание негативного воздействия извне. Кабель припаивается посередине к одной из точек соединения концов проволоки. Соединенные пары концов обязательно изолируются.

Для установки:

  1. Открыть меню на ТВ-приставке. Нажать на кнопку – “автоматический поиск каналов”
  2. Настроить вручную. Если показывают безупречно, то все пошаговые этапы проведены правильно.

При появлении помех стоит повернуть телеантенну, отслеживая степень улучшения изображения и картинок. Зафиксировать устройство.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

  1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
  2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
  3. Антенный штекер, соответствующий вашему телевизору.
  4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
  5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
  6. Паяльник, стандартный припой, флюс для пайки алюминия.
  7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

  • Высушенная доска, ДВП, диэлектрический материал.
  • Металлическая фольга.
  • Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
  • Штекер для подсоединения к радиоприёмнику.
  • Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

  • Сердечник из феррита от строчного трансформатора старого лампового телевизора.
  • Клей, липкая, изоляционная лента.
  • Латунная или медная фольга.
  • Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
  • Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

  • Отрезок телевизионного кабеля от 1,5 м и более.
  • Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
  • Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

Как самому сделать антенну для цифрового ТВ DVB t2 своими руками

Для того чтобы выполнить подобное устройство самостоятельно, предстоит проделать целый алгоритм действий. Рассмотрим более детально, какие шаги необходимо будет выполнить:

прежде всего, требуется подобрать соответствующее устройство;
немаловажно определиться с материалами, которые будут использоваться;
также требуется подготовить необходимый инструмент для работы;
подбирается соответствующий вариант крепления;
необходимо подобрать место для установки;
следует подготовить все компоненты для изготовления устройства;
также рекомендуется ознакомиться с технологией по изготовлению.

Только после этого можно приступать к выполнению самодельной антенны для транслирования на телевизор цифрового ТВ формата DVB t2.

Антенну можно сделать самому

Для цифрового ТВ

Если изготавливается приемник для этого типа телевидения, то основная масса компонентов должна приобретаться в специализированном магазине. Далее, после того, как все будет приобретено, останется только монтировать устройства, а после соединить их в единую сеть. В самом конце потребуется выполнить настройку каналов на телевизоре или ресивере.

Запрещенная антенна

Если имеется необходимость изготовить запрещенную (самую мощную) антенну для цифрового TV DVB t2 своими руками, то следует заблаговременно подготовиться, а также выполнить следующий ряд действий:

  • приобрести все необходимое (толстые медные трубки);
  • подготовить проводку;
  • приготовить паяльник, а также олово;
  • подготовить место для крепления;
  • подготовить схему изготовления.

Следует понимать, что это устройство запрещено, именно поэтому его не следует выводить в открытую на улицу, в противном случае имеется риск столкнуться с неприятностями.

Зона покрытия

Такой параметр, как зона покрытия телевидения формата DVB t2, как правило, зависит от целого ряда факторов, а именно:

  • мощность присутствующего в населенном пункте ретранслятора;
  • наличие или отсутствие высотных помех;
  • мощность преемника и наличие усилителей;
  • высота, на которую монтируется антенна;
  • регион, в котором учитывается зона покрытия;
  • отдаление от ретранслятора сигнала;
  • используемое оборудование для приема телевизионного сигнала.

Все эти моменты оказывают непосредственное влияние на зону покрытия, так как в некоторых районах может присутствовать устойчивый сильный сигнал, а в других местах наблюдаться его отсутствие.

Частоты каналов цифрового телевидения

Как правило, каждый транслируемый в регионе канал, обладает своей частотой. В некоторых отдельных случаях, данный параметр устанавливается сразу для нескольких отдельных каналов. В основном, вещание осуществляется в следующих диапазонах:

  • 30 ch/ 546 MHz;
  • 24 ch/ 408 MHz;
  • 34 ch/ 578 MHz;
  • 58 ch/ 778 MHz/

В данных форматах ведется трансляция мультиплекса с первого по третий, а также UHD.

Не забываем настроить ресивер

Настройки

Практически вся настройка выполняется в автоматическом режиме. Чтобы выполнить настройку и сохранение каналов, требуется проделать следующее:

  • подключить антенну;
  • запустить телевизор;
  • открыть соответствующую функцию;
  • дождаться пока пройдет автоматическая настройка.

Только после этого можно перейти в режим ручной подстройки и закрепить все каналы в памяти устройства.

Калькулятор

Разумеется, самостоятельно вычислить все необходимое для создания надежного и качественного приемника формата DVB t2 очень сложно. Именно поэтому в сети интернет имеются специальные калькуляторы, которые позволяют высчитать все необходимое, чтобы впоследствии можно было сделать устройство своими руками.

Особенности самодельных антенн

Многим владельцам телевизоров рано или поздно приходит на ум вопрос о том, как самостоятельно изготовить простую телевизионную антенну. Некоторые считают, что это сложная процедура, однако, на практике все совсем наоборот. Для возможности смотреть телевидение антенны должны иметь следующие характеристики:

  • приспособление должно иметь определенный коэффициент защиты направленного действия, усиления сигнала, а также избавления от помех;
  • в антенне должна присутствовать автоматическая настройка значений без человеческого вмешательства;
  • для отсутствия фазовых искажений амплитуда и частота должны быть внимательно определены.

Причинами изготовить телевизионную антенну самостоятельно являются следующие:

  • жилое здание является новым, не освоенным провайдерами;
  • помещение располагается далеко от города и торговых точек;
  • кабельное телевидение отключено в связи профработами;
  • старая конструкция сломалась, а на новую нет финансовых средств.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

  • устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
  • более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
  • высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
  • доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

  1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
  2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
  3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства

Обратите внимание на следующие опции:

  • запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
  • поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;

  • базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Из банок

Если есть пустые банки из-под пива или от других напитков, можно быстро сконструировать антенну для приёма сигналов ТВ. Для этого нужно подготовить:

  • две пустые, чистые, сухие металлические банки;
  • деревянные палки (2 штуки: одна – поменьше, другая – длиной 2-3 метра) или вешалку (если антенну не нужно ставить, а есть возможность просто повесить на стене или крыше дома);
  • отвёртку или шуруповёрт;
  • нож;
  • саморезы и болты (саморезы-клопы могут и не понадобиться, если есть паяльник);
  • штекер антенный;
  • олово (понадобится, если вы будете использовать паяльник);

Компактная и оригинальная антенна из банокИсточник sovetguru.ru

  • кабель РК-75 (несколько метров, длина определяется в зависимости от расстояния «телевизор-антенна»);
  • скотч или изоляционную ленту.

Далее – о том, как сделать самодельную антенну для цифрового телевидения из банок. В первую очередь нужно изготовить каркас, соединив две деревянные палки в виде буквы «Т». Теперь необходимо поработать над баночками: сделайте в донышке каждой отверстие для болтов. Полученные дырочки должны находиться посередине, а просверлить их можно с помощью самореза или аккуратно проткнуть тонкими, острыми ножницами.

Замерьте высоту банки, возьмите кабель и отмерьте на нём кусок, равный длинам трёх банок, плюс 20 см, – именно с ним вы будете работать ближайшее время. Теперь необходимо сделать круговой надрез и очистить обмотку на конце кабеля на несколько сантиметров так, чтобы стали видны металлические жилы (если они являются медными, их нужно пролудить, чтобы они не окислялись при использовании).

Антенна-вешалкаИсточник a.d-cd.net

Отступив примерно десять сантиметров от края, зачистите еще несколько сантиметров кабеля. Это нужно выполнить так, чтобы можно было сделать петельку из проволоки, закрутив её. Вставьте саморез в петлю так, чтобы соприкосновение было плотным, и вкрутите его в дно первой банки. Теперь сделайте такую же петельку на зачищенном конце кабеля и вкрутите её вместе с саморезом в донышко второй металлической банки. Если вы решили использовать паяльник вместо саморезов, нужно просто припаять проводки к банкам.

Расположите скреплённые кабелем банки на Т-образном каркасе (а именно на его горизонтальной части) так, чтобы одна банка находилась с правой стороны от центральной деревянной перекладины, а вторая – с левой. Прикрутите банки изолентой или скотчем к горизонтальной перекладине. Чтобы конструкция была прочной и не сломалась от ветра, необходимо каждую баночку прикрутить к дереву в двух местах. Если вы решили использовать вешалку, помните, что нельзя брать металлическую.

Как прикручивать банки изолентойИсточник ytimg.com

Кабель, идущий от соединения банок (между ними должно быть примерно 6-7 см) для удобства прикрутите той же изолентой к одной из банок горизонтально. Далее, сделав круг (петлю) от банки, к которой вы прикрепили кабель, его нужно подвести к вертикальной деревяшке и примотать его также к ней. При этом нужно следить, чтобы все изгибы кабеля были плавными, без углов. После этого его можно будет беспрепятственно вести далее вниз для подключения к телевизору. В конце работы нужно прикрепить кабельный разъём для вставки антенны в ТВ-гнездо, также проверьте, находятся ли банки на одной горизонтальной линии.

Установка и подключение Wi-Fi-антенны

Перед монтажом Wi-Fi-антенны нужно определиться с местом, где она будет установлена, и проверить наличие крепёжных элементов. При наличии в комплекте необходимой фурнитуры выполняется монтирование антенны с соблюдением следующих основных правил:

  • для наилучшего качества сигнала устанавливать комнатный усилитель рекомендуется в пределах прямой видимости роутера;
  • учитывать наличие преград (стен, перекрытий, мебели), а ещё лучше — расположить антенну над уровнем мебели. Идеальным вариантом для жилого помещения являются потолочные антенны, внешне напоминающие плоский плафон светильника;
  • не устанавливать антенну вблизи окон и зеркал. Они способны отражать сигнал, образуя за собой мёртвые зоны.
  • для наружных антенн проверить наличие встроенной грозозащиты, при отсутствии приобрести отдельное специальное устройство. Самодельные устройства при отсутствии громоотвода следует заземлить.

После установки антенна подключается к роутеру или точке доступа. Тип соединения зависит от модели маршрутизатора. Если роутер имеет съёмные антенны, то открутив их, можно освободить разъёмы для подключения заводского или самодельного усилителя. Также просто можно подключить усилитель к роутеру, имеющему специальное гнездо под внешнюю антенну. Дополнительно при этом (в случае, если разъёмы окажутся несовместимы) может потребоваться переходник или так называемый разъём-коннектор N-типа.

В зависимости от конструкции антенны, её можно подключить к роутеру напрямую через универсальный разъём SMA (MMCX) либо с помощью кабеля, обжатого разъёмом N-Male и подсоединяющегося к антенному разъёму N-Female. При отсутствии такого кабеля в комплекте его можно сделать самостоятельно, используя телевизионный кабель типа RG-6U и переходник N (Male) — F (Female).

Высокочастотный переходник для Wi-Fi-антенны оснащён с одной стороны штекером типа N (male), а с другой — гнездом типа F (female)

Гораздо сложнее подключить антенну к роутеру, не имеющему выхода под внешнюю антенну. В таком случае придётся раскручивать корпус маршрутизатора, удалять припаянную штатную антенну и на её место припаивать новую. Выполнение этих манипуляций требует определённых знаний и сноровки, зато избавит от необходимости подбирать разъёмы и переходники.

Когда процесс подключения антенны завершён, останется настроить роутер на работу с внешней антенной. Для этого нужно проделать следующие действия:

  1. Скачать и установить на ПК или ноутбук, подключённый к роутеру, специализированную утилиту WinBox.
  2. Запустив программу, перейти в боковом меню в раздел Wireless → Wireless Tables → Interface, где выбрать подключение wlan 1.
  3. В появившемся окошке перейти во вкладку HT.
  4. В выпадающем списке напротив пункта Antenna mode выбрать режим antenna b.
  5. Сохранить настройки и перезагрузить роутер.

После этого внешняя антенна станет работать параллельно со штатными антеннами роутера. При желании можно отключить антенны маршрутизатора, оставив функционировать только внешнюю. Для этого во вкладке HT нужно убрать галочки с полей chain0, после чего сохранить изменения.

Завершив настройку роутера можно приступать к тестированию антенны. Данный процесс можно выполнять вручную или с помощью предназначенных для этого программ. При ручном тестировании уровень сигнала и скорость Wi-Fi-соединения проверяются после каждого поворота антенны или изменения угла наклона. При использовании утилит, например, приложения Homedale, сбор информации о показателях Wi-Fi-сети производится автоматически. Среди параметров, отображающихся в окне программы, основное значение для пользователя представляют пункты Signal Strength (уровень сигнала в dBm) и Bitrates (скорость передачи данных в бит/с). Чем ниже значение Signal Strength и выше Bitrates, тем качественнее сигнал.

Программа Homedale обнаруживает все точки доступа, которые находятся в пределах досягаемости Wi-Fi-устройства, и отображает их состояние и уровень сигнала

При использовании дома Wi-Fi-роутера пользователи часто сталкиваются с тем, что сигнал беспроводной сети неустойчивый или не достаёт до некоторых комнат. Исправить ситуацию поможет подключение дополнительного устройства в виде внешней антенны. Выбрав нужный тип антенны (направленную или всенаправленную) можно не только усилить сигнал, но и значительно расширить зону покрытия.

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

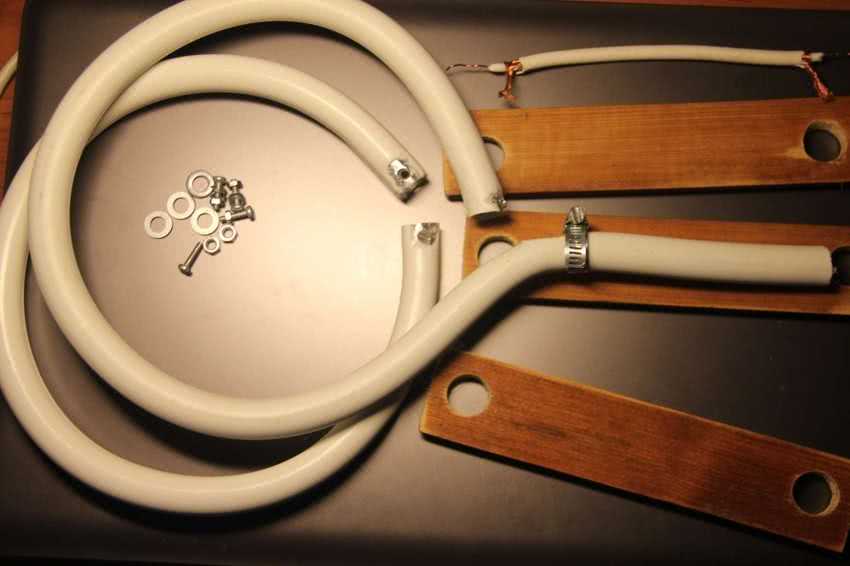

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

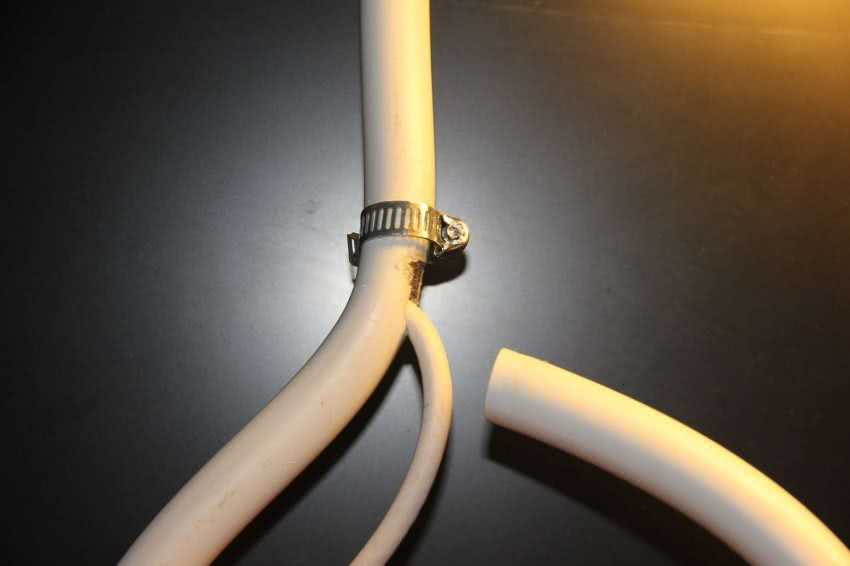

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

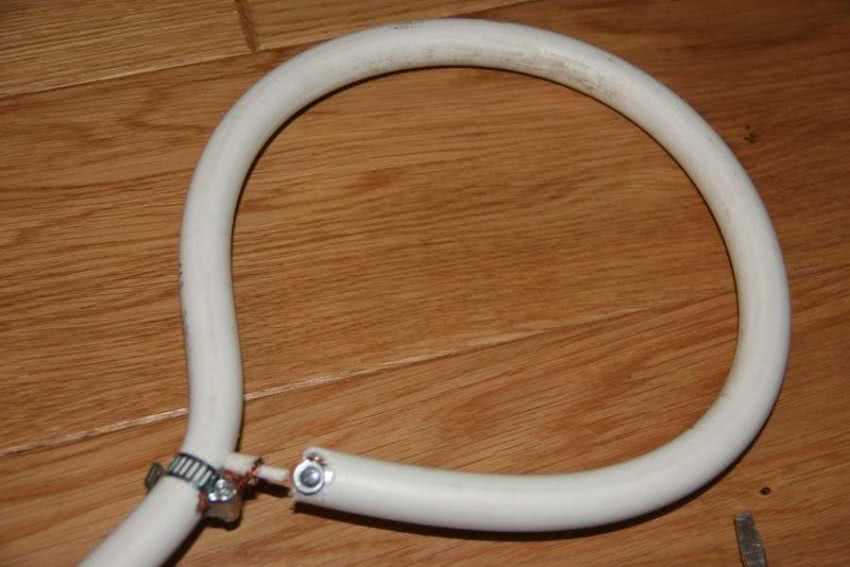

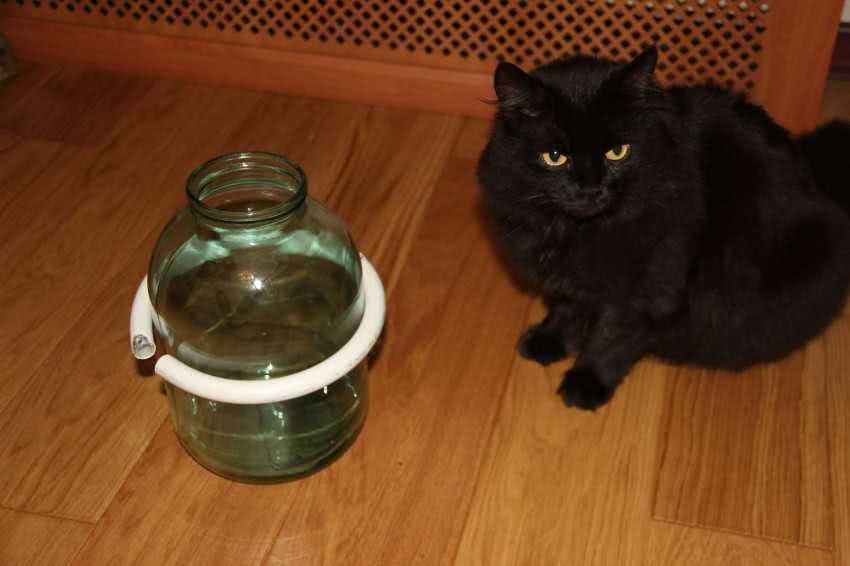

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.

Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

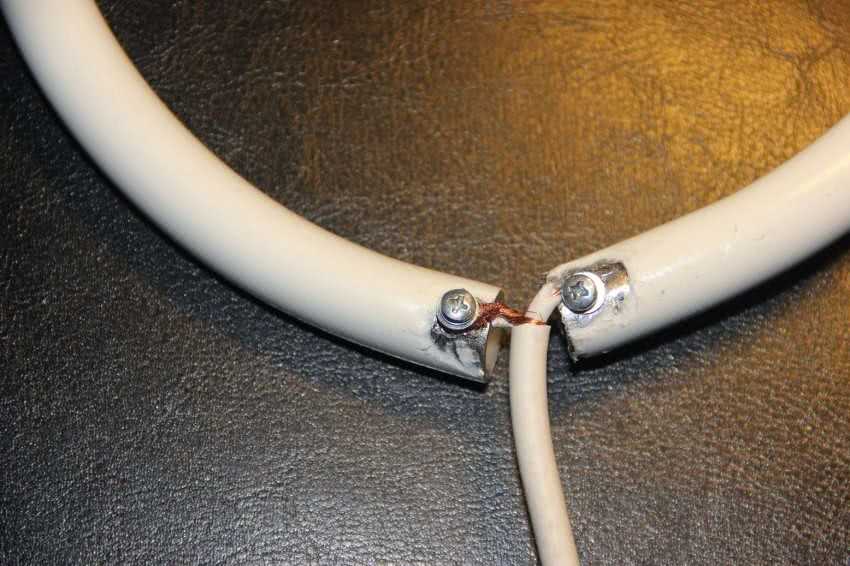

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

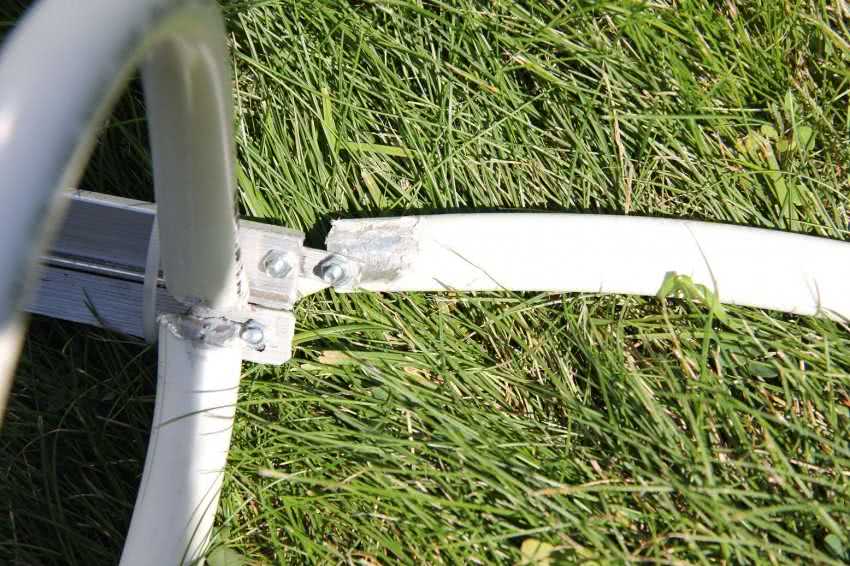

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

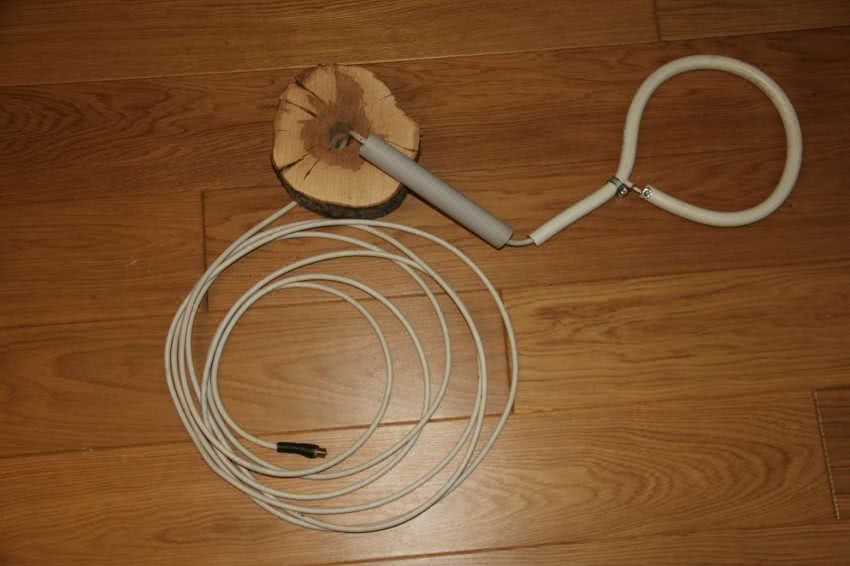

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

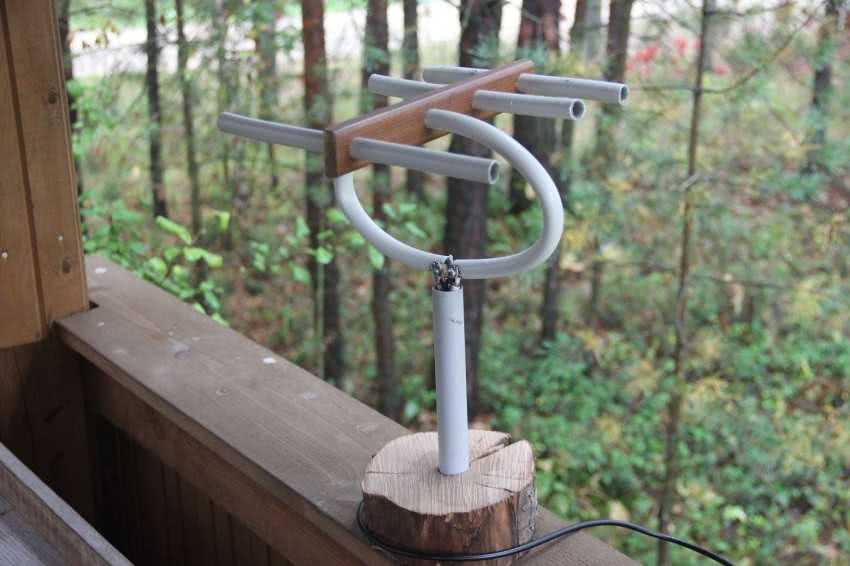

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например такую:

Антенна для цифрового телевидения

Если ваш телевизор не предусмотрен для приема цифрового телевидения распространяемого в нашей стране, то вам придется покупать специальную приставку, которая сможет принимать сигнал и передавать его на телевизор.

Но современные телевизоры продаваемые в нашей стране уже имеет тюнер, который способен принимать и обрабатывать сигнал цифрового телевидения.

Встроенные в телевизор тюнеры имеют различные возможности, и если ретранслятор цифрового телевидения находится в значительном расстоянии от места вашего проживания, то вам придется покупать специальную антенну для усиления сигнала.

Но стоит помнить, что дорогая по стоимости антенна не является доказательством, что она сможет уверенно принимать сигнал с вышки, вещающей на место вашего проживания.

Да и термин «специальная» маркетологи придумали для увеличения продаж. Ничего специального в ней нет.

Гораздо лучше сделать цифровую антенну своими руками. Для этого вам потребуется алюминиевый или медный материал, из которого можно сделать два квадрата.

Вам потребуется трубка или провод длиной около 115 см. Предлагаемый размер приведен с небольшим запасом. Вам стоит сделать два квадрата с наружной стороной 140 мм и внутренней стороной 130 мм. На концах провода или трубки делаем два крючка для крепления между собой. Концы зачищаем и пропаиваем оловом.

Расстояние между углами в середине должно быть два см. Именно к этим местам следует припаять кабель, который будет идти непосредственно к телевизору.

К одной стороне припаиваем медный сердечник кабеля, к другой стороне припаиваем экранирующую оплетку. Нет никакой разницы, какая часть будет припаяна к какой стороне.

После этого следует прикрепить получившуюся антенну к какому-либо корпусу и проверить наличие и количество каналов. Затем можно поэкспериментировать с местоположением антенны.

Следует помнить, что сила сигнала может значительно отличаться от расположения антенны и высоты нахождения. На это влияют близлежащие здания и возможный рельеф местности.

При отклонении на метр или полтора в сторону или по высоте сигнал может значительно усилиться, и телевизор будет показывать прекрасную картинку без прерываний.

Подключение проводки

Для того, чтобы подключить полученную антенну-пушку к сети, нужно использовать разъем Wi-Fi антенны. Можно использовать старый кабель-антенну для роутера. Для этого с нее нужно аккуратно удалить все защитные кожухи, не повредив саму антенну.

Металлический стержень, который играет роль излучателя нужно удалить. Обычно он сам отваливается, если разрезать изоляцию между проводкой и ним.

Так как мы самостоятельно изготовили мощную антенну-пушку, можно смело выбросить то подобие излучателя, которое было в стандартном комплекте.

Чтобы прикрепить провод к металлическим дискам, их нужно сначала подготовить. Процесс подготовки дисков:

В последних двух металлических дисках сверлятся небольшие отверстия в тех местах, которые показаны на чертеже.

В них должен проходит провод, поэтому не стоит делать их слишком большими, в противном случае качество сигнала будет плохим и могут возникнуть проблемы с закреплением провода.

Далее эти отверстия нужно обработать лужением. Это необходимо, так как припой должен надежно закрепиться на поверхности дисков.

Самым удобным материалом для такой работы является медь. Это обуславливается простотой припоя и надежностью шва.
