Берем «цифру» за рога: лучшие комнатные антенны для цифрового тв

Виды антенн для цифрового ТВ

Что нужно для уверенного и качественного приема цифрового сигнала? Конечно же, антенна, но какая? Неважно, где именно расположен ваш дома, к вопросу выбора оборудования следует отнестись максимально ответственно, ведь именно от этого будет зависеть сложность настройки телеканалов. Комнатные модели – вариант для пользователей, находящихся в непосредственной близости с телевизионными вышками

Существует несколько разновидностей цифровых антенн:

Комнатные модели – вариант для пользователей, находящихся в непосредственной близости с телевизионными вышками. Существует несколько разновидностей цифровых антенн:

• активные – оснащены дополнительным усилителем сигнала и работают от сети 220В. Такой вариант нужен, если вы находитесь в зоне неуверенного приема;
• пассивные – не содержат дополнительных устройств, принимают сигнал только за счет своей площади и формы. Используются в зоне уверенного приема цифры.

Специальные цифровые телеантенны – маркетинговый ход, поскольку их в принципе не существует, как и кабелей, усилителей предназначенных для Т2. Это выдумка производителей, которая позволяет эффективней продавать обычную продукцию.

Иными словами, при подключении «цифры» вы будете использовать самую обычную антенну, как и в случае с аналоговым ТВ. Также покупается стандартный усилитель и коаксиальный кабель. Все это оборудование подойдет для нового стандарта.

Естественно, что учитывать технические характеристики телеантенны все равно нужно. Например, если вы находитесь вдалеке от передатчика сигнала, тогда обязательно покупайте активную широкополосную модель, чтобы все каналы показывали качественно.

Чтобы добиться наилучшего результата, купите многодиректорную модель, расположите ее на максимальной высоте и направьте ее точно в сторону к ТВ вышке. Практика подтверждает, что длинные телеантенны с внушительным количеством перекладин показывают наиболее эффективный результат.

Hyundai H-TAI360: стабильность сигнала

Эта антенна по возможностям и цене практически идентична лидеру продаж от HARPER, но относится к активному типу. Hyundai H-TAI360 обеспечивает прием VHF/UHF и FM, ловит цифровой сигнал DVB-T2 и усиливает его с коэффициентом 30 дБ во всех диапазонах. Единственное — у нее менее удачный (зато более устойчивый) дизайн, напоминающий о летающих тарелках.

Что действительно отмечают покупатели, так это стабильность приема сигнала антенной. Она уверенно ловит два мультиплекса и радио, картинка идет без прерываний, звук — синхронно с видео. Причем на прием совершенно не влияют ни плохие погодные условия, ни расположение дома в частном секторе.

Почему телевизор LG не находит цифровые каналы

Столкнулись с вопросом «Почему телевизор не ловит цифровое телевидение?». Данная ситуация связана со сбоями в работе телевизора. Проблемы возникают из-за отсутствия сигнала или сбоя при соединении. Прежде чем решить проблему, необходимо определить поломку.

Оборудование

Неполадки с приборами возникают постоянно. Причина сбоя – перелом штекера или провода, а также повреждение антенны. Сразу, проверьте работоспособность каждого элемента.

Антенна

Ещё одна распространённая причина отсутствия сигнала – поломка телевизионной антенны. Для получения качественного сигнала, антенну размещают по направлению к телевизионной вышке. Помимо этого, влияют различные помехи. Если такая ситуация возникла, смените местонахождение аппарата.

Настройка

Проблема с настройками состоит в следующем. Чаще всего неверно введены параметры «Поиска». Обратитесь к иным методам и снова осуществите поиск. Введите метод подключения и другие важные параметры. Ситуация осталась прежней? Обратитесь за помощью специалиста. Опытный мастер поможет настроить работу ТВ.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Кабель

Если вышеперечисленные методы не решили вопрос, тогда перейдите к изучению кабеля. Просмотрите видимые повреждений, переломы или прочие проблемы. Проверьте также работоспособность штекера. Если активны только 10 каналов цифрового ТВ, тогда проблема связана с внутренними неполадками. Подождите пару минут и проверьте работу заново.

Проблема с подключением оборудования

Иногда неполадки возникают из-за того, что аппарат не находит нужные ресурсы. Скорее всего возник ложный метод соединения с цифрой. Перед введением параметров, изучите правильность соединения с оборудованием. Если владеете дециметровой антенна, тогда прибора соединяется с приемником, после этого с ТВ. Имеете в наличии кабель? Подключите кабель к отдельному входу на устройстве.

Настройка поиска

Ещё одна проблема связана с неправильными параметрами раздела «Поиск». Обратитесь к вышеперечисленные методам и снова осуществите поиск. Внесите правильный тип соединения и другие параметры. Если работа не восстановилась, тогда посетите любой сервисный центр. Специалисты быстро наладят работу устройства.

Программные сбои

Возникла программная поломка? В таком случае выполните стандартную перезагрузку устройства. Деактивируйте приёмник и заново подключите прибор к электричеству. Уничтожьте параметры, после кликните на кнопку «Удалить». Вновь запустите телевизор и просмотрите количество телеканалов.

Технические проблемы со стороны передатчика

При поломке передатчика, посетите мастера. Он изучит технические неполадки и исправит ситуации. Самостоятельно выполнять действия не стоит.

Антенна из кабеля

Простейшая антенна из отрезка коаксиального (телевизионного) кабеля выполняется в форме петли. Для ее постройки потребуются:

• кабель;
• инструменты (нож, плоскогубцы, кусачки, линейка);
• ТВ-штекер для подключения к телевизору/приставке DVB-T2.

Инструкция по изготовлению:

1. Возьмите отрезок кабеля длиной 1,5–2 м, для этой цели лучше использовать провод с центральной жилой из меди (во многих дешевых кабелях последняя выполнена из непонятного сплава с внешним омеднением, его тоже можно применить, но результат будет несколько хуже).
2. Снимите ножом с одного конца изоляцию с экрана и центральной жилы (длина участка 5 см), скрутите оголенные проводники в общий жгут.
3. Отмерьте 20 см от этой точки, удалите внешнюю оболочку и оплетку (длина участка 5 см).
4. Еще через 20 см снимите только внешнюю оболочку (также участок длиной около 5 см).
5. Согните кабель кольцом, плотно намотайте скрученные в жгут жилу и оплетку на оголенный экран.
6. Присоедините штекер к другому концу кабеля.

Плюсы и минусы

простота и скорость изготовления — конструкцию можно сделать буквально на коленке за считанные минуты;
не требуются дорогостоящие материалы и инструменты — устройство можно собрать из старого ненужного кабеля с использованием подручных средств, которые есть в любом доме.

невысокий коэффициент усиления даже с подключением усилителя;
без существенных доработок (дополнительная изоляция, жесткий каркас) может использоваться лишь как домашнее устройство.

Несмотря ни на что, самодельная антенна из куска кабеля, установленная в квартире (доме), прекрасно ловит цифровое телевидение в условиях города. Порой даже лучше некоторых изделий, разработанных китайскими инженерами-конструкторами.

Антенна Харченко

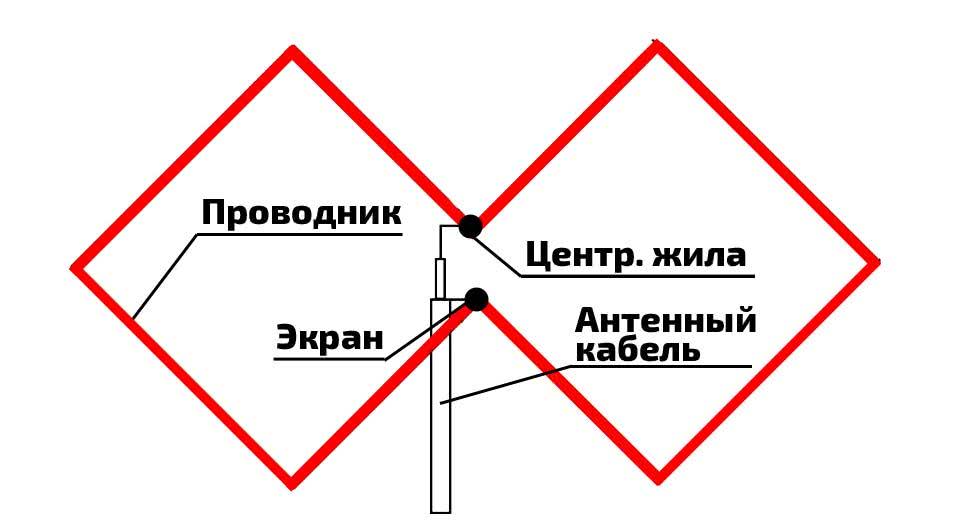

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по изготовлению антенны Харченко.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

Преимущества:

• Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
• Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

Недостатки:

• Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
• Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Варианты конструктивного исполнения

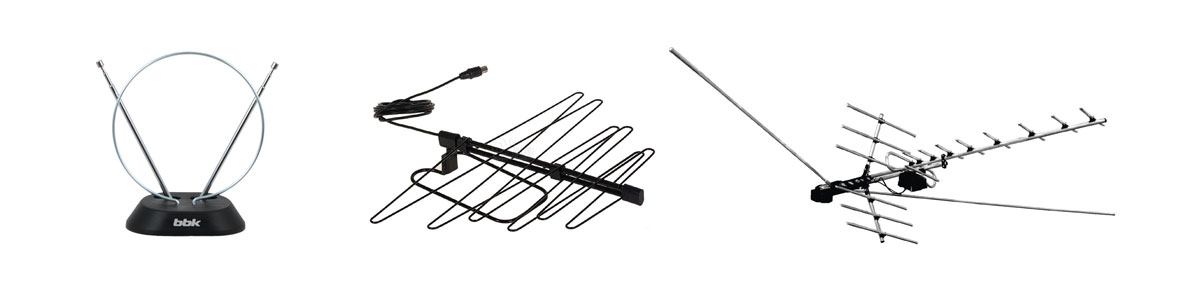

Разнообразие форм

Приемные антенны для ДМВ, с помощью которых ловится цифровой ТВ-сигнал, как правило, относятся к логопериодическому типу с несколькими группами штырьков-вибраторов разной длины. Этот тип чувствителен к направлению, однако ширина полосы пропускания чрезвычайно велика. Они применяются в нескольких вариантах конструкции:

• Плоские однонаправленные. Конструктивно представляют собой единый стержень, на который в противофазе монтируются проводники переменной длины (самые короткие – на конце, самые большие – у основания). Конструкция надежная и дешевая, но имеет неустранимый недостаток: требует очень точной ориентации и принимает сигнал только с одного направления.
• Пространственные. Состоят из нескольких стержней с вибраторами, расположенными в разных плоскостях. Принимают как прямой, так и отраженный сигнал на расстоянии от ретранслятора до 50 км и более. Самый дорогой, но и эффективный вариант. Устанавливается только на улице.
• Рамочные.Конструктивно представляют собой обычный проводник, замкнутый в кольцо. Простейший вариант, но крайне неэффективный за пределами прямой видимости ретранслятора.

Активная и пассивная антенны: в чем разница

Ключевое различие между пассивным и активным типом в том, используется ли прием сигнала и передача его на телевизор (или ресивер) напрямую или через усилитель.

1. Пассивные. Просто принимают и передают сигнал в неизменном виде. Конструктивно они проще, не требуют дополнительного электропитания, но работать могут только в зоне, где сигнал достаточно мощный.
2. Активные. Принятый сигнал поступает на блок усиления и лишь затем идет на ТВ-устройство. Такая антенна хороша для работы не только с прямыми, но и с отраженными сигналами для приема в условиях плотной застройки и неровного рельефа местности.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
3. Антенный штекер, соответствующий вашему телевизору.
4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
6. Паяльник, стандартный припой, флюс для пайки алюминия.
7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Критерии выбора

 При выборе антенны для дачи обратите внимание на:

Количество рабочих элементов

 От количества металлических частей антенны зависит чувствительность устройства, соответственно, стабильность изображения. Количество прутьев, в зависимости от модели – от 2 до 62. Чем дальше дачный участок расположен от точки ретранслятора, тем большое рабочих элементов должно быть у антенны.

Ветровая нагрузка

 При наружной установке важно учитывать парусность конструкции. Как правило, на модели указывается, на какую предельную скорость ветра она рассчитана (скорость для нормальной работы, параметр, когда антенна будет разрушена)

Диапазон частот

 Назначение устройства – приём сигнала на разных частотах. Чем шире диапазон работы, тем больше каналов появится в списке доступных на телевизоре.

Активная или пассивная

 Пассивная антенна принимает сигнал за счёт конструктивных особенностей, не требует дополнительного оборудования. Но не всегда возможностей конструкции достаточно, чтобы обеспечить лучший приём. Как правило, радиус ограничен 30 км, если отсутствуют серьёзные преграды для проникновения сигнала.

 Активные модели для работы используют усилитель, что позволяет принимать сигнал на расстоянии 60-80 км от ретранслятора. Внешняя установка антенны потребует прокладки электрокабеля, что усложнит монтаж.

Коэффициент усиления

 Показатель, который необходимо учитывать при покупке активной антенны. Коэффициент показывает возможность усиления сигнала выбранной моделью. В зависимости от модификации – 2-50 dBi.

Когда антенна способна усиливать прием сигнала, то большую роль играет коэффициент, с которым она это делает. Наличие усилительного модуля еще не гарантирует, что прибор будет автоматически захватывать хорошо все электромагнитные потоки. В зависимости от модели коэффициент варьирует от 2 до 50 dBi.

Тип установки

 Когда дачный домик установлен на возвышенности, ретрансляторная вышка напрямую видна из окна, подойдёт комнатная антенна. Такой вариант оптимальный – позволяет обслуживать устройство, сохранять его от влияния внешних факторов.

 Когда рядом много внешних помех (высотные дома, заборы, холмы, дом располагается в низине), антенну устанавливают на 4-7 метровой мачте снаружи.

 Чтобы не вникать в нюансы при выборе топ-варианта, воспользуйтесь рейтингом антенн для дачи. При его составлении учитывались технические характеристики, надёжность конструкции, популярность у покупателей.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена.

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Как правильно выбрать комнатную антенну для цифрового телевидения?

При покупке опирайтесь на следующие характеристики:

Важно, чтобы антенна принимала DVB-T2 и дециметровые волны, обозначающиеся ДМВ.
Источник питания. Активная антенна требует отдельного питания и подключается к простой розетке

Пассивная, в свою очередь берет питание от телика. Первый способ питания позволит поймать достаточно мощный сигнал. Зато второй вариант является экономным в плане электропотребления.
Имеется ли усилитель сигнала. Данный критерий станет важным, если вы проживете далеко от телевизионной вышки.
Мощность усилителя. Учтите – чем больше расстояние от ретранслятора, тем мощнее потребуется усилитель. Рекомендуемое значение – от 30 дБ.
Наличие функции приема FM. На данный момент доступно 20 цифровых каналов и три радиоволны. Для прослушивания цифрового радио потребуется встроенный приемник FM.

Виды и принцип работы

Главная задача заключается в приеме сигнала. В зависимости от места проживания ваше устройство может улавливать разные типы сигналов, на качество которого также влияют погодные условия. Это объясняет, почему сегодня можно приобрести разные виды приемников для работы при определенных условиях.

Классификация антенн:

• По конструкции. Сюда входят направленные в одну сторону, плоские или сферические. Если первые работают только в однонаправленном режиме, то плоские или сферические могут отражать сигнал и осуществляют работу по всему радиусу.
• По рабочему режиму. Основная классификация – пассивные и активные. Первый вариант отличается невысокой ценой и больше подходят для комнатного использования. При необходимости можно использовать усилитель, но тогда устройство будет называться активным.
• По типу установки – наружные или комнатные. Здесь все просто. Одни устанавливаются только на улице, а другие можно поставить прямо в комнате недалеко от телевизора (допустим на подоконник).

Пассивные приемники

Комнатная антенна для цифрового ТВ пассивного типа имеет свои особенности. Одна из ключевых – прием качественного сигнала зависит от расположения оборудования. Например, поместите ее на окно, чтобы поймать хороший прием. Хотя это не считается важным аспектом, и в большинстве случаев можно просматривать телеканалы, разместив пассивную антенну возле телевизора. Характерные черты для пассивных приемников:

1. Укороченный кабель. Чем длиннее провод, тем меньше уровень сигнала.
2. В основном круго- или дискообразные.
3. Компактность. Небольшой размер и маленькая масса позволяют установить антенну в комнате в удобном месте.

Активные устройства

Сигнал частично поглотится в момент отражения, из-за чего устройство примет уже ослабленную волну. Для решения проблемы придется поместить антенну возле окна, но тогда нужно увеличить протяженность кабеля, что также негативно скажется на качестве принимаемого сигнала. Это приведет к потере пакетов при эфирном вещании.

Воспользуйтесь усилителем, что сделает приемник активным. Они работают по всему радиусу и способны улавливать необходимые волны независимо от местоположения.

Усилитель для антенны

Усилитель для антенны представляет собой устройство, отвечающее за улучшение поступающего сигнала. Подобное оборудование не используется отдельно, оно работает только вместе с приемником.

Ранее их выпускали с напряжением 12 В, но это значение было расчетным. В дальнейшем определили наиболее точное напряжение, необходимое для работы, и на витринах появились усилители 5 В. Часто приборы с рабочим напряжением 5 В устанавливают в местах, где требуется непрерывное телевещание.

Сравнительные возможности активных и пассивных антенн

Как уже говорилось, основное различие рассматриваемых двух устройств заключается в приеме сигналов. Если активные приборы предусматривают использование усилителя, что обеспечит хороший сигнал, то пассивные работают без усиления.

Также комнатные антенны для цифрового телевидения отличаются:

Если у Вас остались вопросы или есть жалобы — сообщите нам

1. Конструкцией. Активные могут быть однонаправленными, а пассивные сферическими или плоскими.
2. Режимами работы. Активные антенны можно запросто использовать как пассивные. Для этого нужно отключить усилитель, подключенный к отдельному питанию.

Обращая внимание на универсальность активных приемников, многие могут ошибочно предположить, что они лучше. Не всегда это является реальностью

Вероятно, вам подойдет простая пассивная антенна, которая стоит значительно меньше.

Лучшая уличная антенна Locus Меридиан 07AF Turbo

Компактный уличный прибор в алюминиевом исполнении. Несмотря на небольшие размеры, обеспечивает стабильный приём и качественное изображение на ТВ при удалении от вышки до 70 км и в условиях сложного рельефа местности.

Пользователи хвалят оборудование из-за простоты подключения, отличного качества приёма ТВ-сигнала в сельской местности и невысокой цены. Из неудобств отмечают отсутствие в комплектации кронштейна для крепления к мачте и источника питания. Усилитель работает только от цифровой ТВ-приставки. При её отсутствии придётся дополнительно покупать инжектор стоимостью от 190 руб.

Плюсы и минусы

качественный приём в активном режиме при удалении от вышки на 20-70 км;

устойчивость к шумам и помехам на местности;

компактность;

простота в эксплуатации;

невысокая цена.

отсутствие в комплекте кронштейна для крепления;

без подключения питания приём сигнала слабый и нестабильный.

Сравниваем активную и пассивную

Представим ключевые характеристики пассивной и активной антенн в виде таблицы, чтобы можно было наглядно сравнить их между собой:

Из алюминиевых банок

Данная конструкция немного сложнее описанной выше петлевой антенны, зато она куда более эффективна в работе. Для сборки понадобятся:

• пара пустых банок из-под любых напитков (0,33, 0,5 л);
• старая вешалка для одежды;
• скотч, паяльник, нож, линейка;
• ТВ-кабель, штекер для подключения к приемному устройству.

Инструкция по изготовлению:

1. Снимите изоляцию с кабеля с одного конца (длина 5 см), разведите центральную жилу и оплетку (последнюю скрутите жгутом).
2. Оторвите от банок язычки и к местам их крепления припаяйте зачищенные провода — центральный к одной банке, экран к другой (проводники можно просто прикрутить к отверстиям, где крепились язычки, без пайки).
3. Закрепите банки с помощью скотча на прямой планке вешалки на расстоянии друг от друга равном 7,5 см.
4. Примотайте кабель скотчем к вешалке (там где крючок).
5. Подключите телевизионный штекер.

Плюсы и минусы

простота изготовления — при возникновении сложностей с пайкой, допустимо (хотя нежелательно) соединение «скруткой»;
используемые детали и материалы не дефицитные и не дорогие;
возможность установки на улице;
достаточно высокая эффективность — антенна ловит сигнал на расстоянии от передающего центра до 10 км в зависимости от наличия/отсутствия преград, погоды и прочих условий.

необходимо точное соблюдение расстояния между активными элементами — даже совсем небольшое отклонение грозит существенной потерей качества приема;
парусность и невысокая жесткость конструкции — на улице такая антенна может отклоняться, разворачиваться в результате воздействия ветра (при необходимости устройство можно доработать).

Подключение антенного усилителя в несколько раз повышает дальнобойность самодельного девайса, но требует организации цепей питания (блок на 9 – 12 вольт) и защиты от внешних воздействий (дождя, солнца), если антенна будет смонтирована на улице.

Какие антенны подходят для цифрового ТВ

Принимать цифровой сигнал могут даже обыкновенные комнатные или уличные телеантенны. Домашние обеспечивают хорошее качество изображения там, где расстояние до вышки не превышает 5–15 км.

Если на комнатную телеантенну поймать сигнал не удается (актуально для удаленных от городов населенных пунктов), используйте наружный вариант.

Варианты ДМВ-приемников

При выборе антенны удостоверьтесь, что она удовлетворяет следующим требованиям:

• Поддержка ДМВ-диапазона. Это может быть как дециметровая, так и всеволновая антенна. Метровые (МВ) не смогут принять «цифру».
• Мощность. Для приема в радиусе от 5 до 15 км подойдет простая пассивная комнатная «рогатка». Если же вы проживаете вдали от телевышки (более 30 км), сразу установите антенный усилитель.

Виды комнатных антенн для цифрового ТВ

Комнатный приемник ТВ-сигнала наделен лишь той особенностью, что крепится в помещении. Разные модели обладают разными показателями мощностями: чем меньше этот показатель, тем ближе к телевизору должна быть размещена антенна.

Видов комнатных приемников сигнала несколько:

1. Активная. Комнатная антенна для цифрового ТВ, оснащенная специальным усилителем приема сигнала. Используется в помещениях, расположенных далеко от вышки, а также в том случае, когда сигнал нужно разделить на несколько телевизоров. Преимущество состоит в питании от розетки, а не от телевизора — следовательно, размещаться такая антенна может где угодно.
2. Пассивная. Обычная антенна без усилителя. Имеет привлекательный дизайн. Подключается непосредственно к телевизору. Недостаток состоит в том, что устройство не подстраивается под уровень сигнала, наоборот — придется искать место в помещении, где он лучше, и туда устанавливать телевизор вместе с антенной.
3. Всеволновая (гибридная). Принимает и метровые, и дециметровые волны телевещания, которые при необходимости можно переключать (с одного на другой).
4. Метровая. Самая простая антенна с «усиками» для регулировки. Дизайн их прост, а сигнал улавливается только на близком расстоянии от вышки.
5. Дециметровая. Обеспечивает отличную подачу сигнала на расстоянии 30 км.

Рейтинг DVB T2 антенн для дачи или загородного дома

Промышленностью выпускается много различных моделей, не все они хорошо принимают сигналы, и пользователю трудно в этом разобраться. Ниже приведены лучшие антенны для цифрового тв, и рекомендации по их выбору.

Пассивная комнатная РЕМО ИНТЕР 2.0

Принимает сигналы как цифрового так и аналогово телевидения без усиления на расстоянии до 10 километров от ретранслятора. На этом расстоянии производится уверенный прием сигналов в диапазоне частот 1-го и 2-го мультиплексов цифрового ТВ. Цена 800 рублей.

Удобная конструкция и одинаковая длина сетевого и кабельного провода позволяет устанавливать устройство в любом месте. Страна производитель Россия.

Комнатная активная RA-A30

Мощная домашняя цифровая с коэффициентом усиления до 30 дБ и низкой стоимостью, порядка 990 рублей. Хорошо принимает сигналы дмв на расстоянии до 35 км, если дача недалеко от передающей станции то можно ее установить.

Только знайте, что она принимает только цифровые сигналы, а аналоговое вещание ей не доступно. Гарантийный срок эксплуатации 3 года, а срок службы указанный изготовителем 5 лет. Страна производитель Китай.

Пассивная внешняя Зенит -14 F

Недорогая, стоимостью 400 рублей, обеспечивает уверенный прием каналов цифрового ТВ формата DVB-T/T2 на расстоянии до 35 км. Коэффициент усиления 7 дБ. В комплект поставки входит F-коннектор с куском кабеля 0,35 м. Гарантийный срок 24 месяца, срок службы 8 лет.

Для четкого показа, антенна на даче устанавливается на большой высоте и ориентируется по направлению передатчика. Под этим же брендом выпускаются и антенны с усилителем с обозначением Зенит — 14AF. Страна производитель Россия.

Пассивная наружная Дельта Н3111-02

Пассивная антенна принимает сигналы цифрового вещания DVB-T. Стоимость оборудования 700 рублей. Рассчитана для работы в суровых климатических условиях при температуре от -40С, до +50С и при влажности воздуха до 100 %.

Коэффициент усиления до 9 дБ, вес не более 0,9 кг. Крепление производится с помощью встроенного кронштейна. Изготавливается в России.

Активная наружная МЕРИДИАН» 07AF TURBO

Считается одной из самых надежных цифровых антенн дальнего действия, несмотря на низкую стоимость, всего 750 рублей. Имеет прочную жесткую конструкцию, и устойчива к резким порывам ветра. Элементы устройства обработаны специальным антикоррозийным покрытием, позволяющим сохранять высокое качество приема сигналов до 7 лет.

Антенна хорошо работает при удалении от ретранслятора на расстояние до 70 км, с коэффициентом усиления входящего сигнала до 30 дБ. Напряжение вмонтированного усилителя 5 вольт. Страна производитель Россия.

Цифровая антенна с усилителем BBK DA32

Для дачных участков находящихся в деревне отличное решение, когда цена и качество полностью соответствуют друг другу. Цена не малая 1 460 рублей, но устройство обеспечивает отличный прием цифровых сигналов без помех на расстоянии до 50 км, с усилением до 32 дБ.

Усиливающее сигналы устройство защищено от воздействия дождя и снега в пластиковом корпусе. В комплект антенны входит кронштейн с крепежом, позволяющий установить антенну на стенку из любого материала. Страна изготовитель Китай.

Похожие записи:

Какую траву посеять чтобы был хороший газон? Ограждения лестниц, балконов и крыш стальные общие технические условия гост 25772-83 Белые и черно-белые обои в гостиной: 55 фото в интерьере Из чего делают пеноплекс состав? Можно ли подложкой выровнять пол под ламинат Как делают многоуровневые натяжные потолки: пошаговая инструкция
