Проверка автоматического выключателя
Сделайте элементарную проверку автоматического выключателя.
- Отключите электропитание квартирного щитка;
- Отключите все автоматы защиты;
- Пощелкайте рычаг взвода автоматического выключателя. Он должен включаться и выключаться с характерным звуком «щелк».
- Если щелчка не слышно автомат неисправен и требует замены.
- Если щелчок есть, измерительным прибором измерьте сопротивление между клеммами автомата защиты. При «вкл.» автомата сопротивление должно быть близко к нулю. При «выкл.» автомата сопротивление должно быть близко к бесконечности.
Вообще говоря, заводская неисправность автоматических выключателей не такая уж редкость и выбор автомата защиты имеет важное значение. Что уж говорить о возникающих неисправностях автоматов в процессе работы
Нельзя исключать неисправность самого автомата защиты, как основной причиной его периодического отключения.
Установка автоматического выключателя дело простое, а такая замена может избавить вас от капитальных работ по поиску других неисправностей электрики квартиры.
Ehto.ru
Постоянно выбивает автомат в щитке
Довольно часто хозяева частных загородных домов и квартир задаются вопросом, почему выбивает автомат в щитке без нагрузки, при отсутствии видимых причин. Кроме уже рассмотренных факторов, подобная ситуация нередко возникает из-за перегрузок в розеточной сети.
При составлении проекта и монтаже электропроводки нельзя с абсолютной точностью установить степень нагрузки на каждую группу розеток. Обычно на 3-4 розетки приходится отдельный автоматический выключатель. Однако при наличии мощного защитного устройства, значение номинального тока подключенных розеток может быть значительно ниже.
В такой ситуации обязательно возникнет перегрузка, особенно, если в одну группу розеток включены одновременно утюг, плита, микроволновка и другое мощное оборудование. В результате, происходит непременное срабатывание автоматического выключателя. Исключить подобные случаи возможно путем равномерного распределения мощной нагрузки между несколькими розеточными группами. Если же такая возможность отсутствует, не следует включать в электрическую сеть сразу несколько потребителей с высокой мощностью.
Иногда случается так, что выбило автомат и не включается обратно. Здесь причина может быть в тепловом расцепителе, который сильно нагревается. Для повторного включения устройства достаточно дать ему остыть, и он вновь заработает в нормальном режиме. Автомат нередко срабатывает под действием неисправного прибора, потребляющего повышенный ток. В результате, наступает перегрузка сети и выбивание автоматического выключателя. Решением проблемы, как уже отмечалось, становится поочередное включение приборов до тех пор, пока среди них не обнаружится неисправный.
Случается так, что сам автомат бывает неправильно подключен. Жилы, слабо подтянутые в клеммах, приводят к нагреванию этого места и срабатыванию теплового расцепителя. Причина видна невооруженным глазом, когда подгоревшей становится не только изоляция провода, но и корпус прибора.
Это интересно: Выбираем автоматический выключатель — рассмотрим вопрос
Советы
Для стабильной работы автоматического выключателя важно регулировать суммарную мощность подключаемых приборов. На мощные устройства можно установить дополнительное устройство отключения
Выключатель нужно выбирать правильно, не превышая номиналы
Также важно следить за температурой помещения, в которой установлен распределительный щит – при перегреве автомат может сработать даже на незначительную нагрузку
Вырубание автомата – часто встречающаяся проблема в домах. Автоматическое отключение может срабатывать как на высокие токи, так и на короткое замыкание. Реже причиной становятся высокие температуры и неисправность самого устройства.
Причины срабатывания
Без нагрузки
Старые жилищные фонды, в которых изоляция проводов на гране износа (а в некоторых местах и вообще отсутствует), могут вызывать спонтанные утечки тока, которые зависят от влажности воздуха в помещениях, наличия посторонних предметов и мелких животных рядом.
В домах, где была заменена проводка силами жильцов, в следствии небрежного отношения к правилам монтажа может возникать срабатывание дифавтомата в щитке. Также к основными причинам отключения относится поврежденная изоляция провода во время укладки, спрятанная скрутка в стене при наращивании провода (грубейшее нарушение), просчет в изоляции и расположении распределительных коробок, а также электрофурнитуры.
Чтобы понять, почему дифавтомат срабатывает без нагрузки придется сделать ревизию электропроводки. В этом случае для начала нужно определить, какая группа проводки является проблемной: розетки или освещение, т.к. это отдельные линии. К примеру, если выбивает дифференциальная защита при включении света, значит дело в линии освещения, а если при подключении вилки в розетку, вероятно дело в розеточной группе (только сначала убедитесь, что сам подключаемый прибор исправен).
При замыкании земли и нуля
Иногда при неправильном монтаже и соединении проводов PE и N в распределительной коробке или розетке, происходит отключение диф автомата. Казалось бы ноль и заземление соединяются на одной клемме PEN в щитовой. Если обратится к принципу действия защиты, мы видим что условия равенства не выполняются поскольку уходящий ток разделяется на два проводника и только один из них проходит через дифференциальный трансформатор. По этому защита ложно срабатывает.
На этом часто ловятся начинающие домашние мастера, т.к. они не имеют должного опыта и не сильно вникают в принцип работы дифференциального автомата. О том, как выполнить разделение PEN проводника читайте в нашей статье!
При включении нагрузки
Если при подключении потребителя постоянно происходит срабатывание дифавтомата в квартире, значит в нем есть проблема с изоляцией. Это сигнал того, что эксплуатацию данного прибора продолжать не безопасно. Необходимо принимать меры для самостоятельного поиска неисправности или же вызывать специалиста, для диагностики и устранения причины.
Игнорирование данного факта опасно и для жизни потребителя, и его близких, а также это частая причина возникновения пожара. Поэтому если у вас срабатывает дифавтомат при включении стиральной машины, водонагревателя, пылесоса или другого вида бытовой техники, советуем незамедлительно перейти к ремонту или же отнести проблемный прибор в сервисный центр. О том, как отремонтировать бытовую технику своими руками, мы рассказываем в отдельном разделе сайта. Если дифференциальный автомат срабатывает на теплый пол в частном доме, значит дело в греющем кабеле, который нужно прозвонить и при необходимости отремонтировать.
При скачке напряжения
Встроенная защита электронной схемы дифференциального автомата может отключать питание на схему при превышении напряжения. Такой способностью правда обладают не все аппараты, а только с электронной схемой управления. Также защита может отключаться во время включения из-за короткого замыкания внутри самого потребителя, т.к. дифавтомат умеет выключаться при коротком замыкании.
Следует выделить еще одну причину срабатывания — плохое качество самого аппарата. Если вышибает защиту в щитке через некоторое время после включения или же например только ночью, попробуйте заменить автомат на новый. Однако для начала проверьте все другие вероятные факторы, которые мы описали выше.
Как устроен аппарат защиты
Чтобы разобраться в причинах всех неисправностей, нужно рассмотреть устройство автомата. Он состоит из пары силовых контактов, теплового разъединителя и электромагнитного разъединителя.
Тепловой разъединитель срабатывает медленно, при незначительном (до 2 и более раз в зависимости от время-токовой характеристики конкретного автоматического выключателя) превышении номинального тока. Электромагнитный – при коротком замыкании или превышении тока в несколько раз, срабатывает за доли секунды. С первого взгляда может показаться, что ломаться здесь нечему, но давайте рассмотрим каждую из упомянутых неисправностей отдельно.
Почему постоянно выбивает автомат
Основные причины срабатывания:
- перегрузка сети;
- поломка включенного в цепь устройства;
- поломка осветительного прибора;
- неисправность выключателя;
- короткое замыкание.
Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую рассчитан выключатель.
Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.
Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.
Срабатывает автомат на счетчике и выключается без лишней нагрузки
Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель. Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик. После проверки этих факторов можно включать автомат.
Когда потребуется замена
Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.
Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.
Также помочь может подтягивание контактов.
Недо- и перенапряжение
Не обязательно, но желательно дополнить свой вводный щит реле напряжения, который обесточивает проводку при выходе за пределы допустимого напряжения сети. В последнее время проблема отгорания нулевого провода от перенапряжения особенно актуальна, т.к. наши квартиры стали перенасыщены мощной техникой. Проводка оказывается под напряжением свыше 300 В, а это не только смертельно опасно, но и приводит к сгоранию дорогостоящей техники.
Если нет возможности установить реле напряжения есть альтернативный вариант: индикатор напряжения сети. Его втыкают в ближайшую к счетчику розетку. При срабатывании любого из приборов защиты все вилки вынимают из розеток, выключают свет и пробуют включить автомат. Если табло индикатора показало 245 В — следует вызвать аварийку и оповестить соседей.
В заключение мы хотим напомнить о том, что есть два золотых правила:
- Любой защитный автомат должен разрывать все проводники.
- Все потенциально аварийные приборы должны быть подключены через свой автомат.
Эти правила должны обязательно соблюдаться, особенно, если вы живете в многоквартирном доме.
Наверняка многие сталкивались с ситуацией, когда при включении СВЧ выключается автомат рядом с счетчиком. Факторов способных вызвать это очень много, от обычной неполадки электроприбора вплоть до плохого контакта в счетчике либо в самом автомате. Попытаемся разобраться с тем, какие неисправности микроволновой печи могут послужить причиной к этому, и какие методы устранения данной проблемы существуют.
Выбивает автомат с УЗО
Автомат с УЗО может выбивать из-за системы электропитания по следующим причинам.
Отключение может произойти и при выполнении стиральной машинкой своих функций
- Слишком высокая нагрузка на счетчик. При подключении к сети стиральной машинки в таком случае потребуется отключение других мощных потребителей тока, например, электрическую плиту. кондиционер либо СВЧ-печь.
- Повреждения электропроводки либо розетки. Для проверки и обнаружения причины потребуется подключение прибора с примерно такой же мощностью. Если автомат с УЗО выбивает повторно, значит, причина кроется в проводке.
Замена либо регулирование УЗО должны выполнять специалисты. В противном случае при самовольном вмешательстве в конструкцию и настройки автомата, пробок либо счетчика возможен перегрев электросети и ее возгорание.
Проверка в распределительном щитке
В распределительной коробке происходят наиболее частые ошибки монтажа, соединяются нулевые проводники от разных линий или меняются места соединений. Этим грешат электрики, которые привыкли работать только с автоматическими выключателями. Для них не имеет значения, с какой линии пришел нулевой провод, так как они контролируют ток на фазном проводе.
Для дифференциального автомата и УЗО это принципиально, так как они реагируют на разницу токов в фазном и нулевом проводах контролируемой линии.
Убедившись в правильности монтажа в распределительной коробке, попробуйте включить дифавтомат.
Если опять устройство отключились, то надо проверить, как подсоединены провода, идущие от распределительной коробки к розетке. Здесь тоже частенько путают нулевой и земляной провода. Если здесь все нормально, то дифавтомат включится и встанет на контроль.
Для особо недоверчивых людей, желающих проверить работоспособность дифавтомата можно сделать следующее. Индикаторной отверткой надо найти ноль в розетке и соединить его с землей.
Так как никаких токов без нагрузки через нулевой и фазный провод не протекает, то дифавтомат никак не среагирует. При включении нагрузки, даже настольной лампы на 100 Вт, устройство сразу же отключится.
Устройство и принцип работы
Чтобы правильно подключить автомат в работу, необходимо разобраться в его конструкции и принципе срабатывания.
Устройство автоматического выключателя с тепловым расцепителем в разрезе
Основные части изделия следующие:
- корпус;
- коммутирующее устройство;
- механизм управления (рукоятка, кнопка);
- камера дугогасительная;
- клеммы винтовые (верхние, нижние).
Корпус и механизм управления изготавливаются из прочной пластмассы, которая не поддерживает горение. Устройство коммутирующее – это контакты как подвижные, так и неподвижные. Полюсом автомата является пара этих контактов, имеющая свою дугогасительную камеру. Ее основное предназначение – гасить эл. дугу, которая появляется в момент разрыва контактов, находящихся под нагрузкой. Она представляет собой набор стальных пластин, имеющих особую форму профиля. Они равноудалены друг от друга и изолированы между собой. К этим пластинам возникшая в процессе неполадок электрическая дуга притягивается. Здесь она охлаждается и гаснет. Количество пар контактов может быть от 1 до 4.
Например, двухполюсный автоматический выключатель имеет 2 подвижных и 2 неподвижных контакта. У автомата имеется индикатор положения: красный цвет означает, что изделие включено, а зеленый – выключено. Это позволяет быстро сориентироваться и узнать, в каком состоянии находится автомат.
Снаружи у автомата видны только рукоятка, винтовые зажимы, расположенные сверху и снизу, и индикатор. Все остальное находится внутри корпуса устройства.
Корпус имеет специальные губки, называемые фиксатором, что позволяет быстро установить автоматический выключатель на специальную рейку, называемую DIN. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать: ослабив крепильные винты на клеммах автомата, достаточно фиксатор сдвинуть вниз. Автомат без усилий снимется с рейки. Сегодня такие рейки являются неотъемлемой частью любого электрического щита. Многие современные элементы электроники и автоматики изготавливаются именно для установки на DIN-рейку.
Механизм, отключающий выключатель при наступлении аварийных ситуаций, называется расцепителем. Каждый тип расцепителя имеет свое устройство.
Расцепитель тепловой в своей конструкции имеет специальную пластину, называемую биметаллической. Она изготовлена методом прессования из 2 разнородных металлов, которые имеют различный коэффициент линейного расширения. Подключается пластина в электроцепь последовательно с нагрузкой. В процессе работы устройства происходит нагревание пластины проходящим через нее током, и она изгибается в сторону металла, который имеет меньший коэффициент расширения. При увеличении тока выше номинального (перегрузке), ее изгиб приведет к отключению автомата. Для этого в конструкции предусмотрен спусковой механизм.
На срабатывание выключателя помимо этого оказывает влияние температура окружающего воздуха. Поэтому в некоторых изделиях производят корректировку времени срабатывания в соответствии с этой температурой. В любом случае, чем выше от номинального значения величина тока, тем быстрее срабатывает расцепитель теплового типа. Некоторые из них срабатывают в считанные доли секунды.
Автоматический выключатель с магнитным расцепителем в разрезе
Катушка с обмоткой и сердечником – это и есть магнитный расцепитель. Обмотка выполняется из медного изолированного провода. Включается в эл. цепь последовательно с контактами – по ней движется ток нагрузки. Если он превышает установленное допустимое значение, то магнитное поле катушки переместит сердечник, а он, в свою очередь, воздействует на отключающее устройство. Это вызовет размыкание контактов защитного автомата.
Устройство автомата с комбинированным типом управления
Некоторые типы выключателей обеспечивают задержку времени при коротком замыкании и называются они селективными. Такое изделие имеет специальную панель, где выставляется время отключения выключателя. Это дает возможность отключить конкретный участок, на котором произошло к.з. и где сработали другие автоматы. В результате отпадает необходимость отключать полностью объект от электропитания, можно отключить только тот участок, где сложилась аварийная ситуация. Как правило, это мощные устройства, имеющие расцепитель полупроводникового типа.
В конструкции автомата может отсутствовать расцепитель, и тогда он называется выключателем-разъединителем.
Самостоятельно определяем и устраняем неисправность
Если автомат «выбило» при включении сразу нескольких бытовых приборов — электроплиты, стиральной машины, пылесоса, электрического чайника, бойлера и других — дело в тепловом разъединителе либо в скачке напряжения. При этом автомат отключается, чтобы защитить сеть. Нужно знать, какова мощность подключенных электроприборов в вашем доме.
Прислушайтесь — если автомат характерно шумит и трещит — это признак его перегрузки. В этом случае необходимо включать бытовые приборы по очереди. Не помогает — смотрим на автомат, и если там обнаружены подгоревшие провода — значит, дело в тепловом разъединителе, который от перегрева силовых контактов (почистить их нельзя) или незатянутых проводов в клеммниках (их можно почистить и подтянуть) вышел из строя. Производители в основном, делают их неразборными, и только некоторые предусматривают возможность их разборки и регулировки. Поэтому придётся покупать новый АВ.
При нарушении целостности проводки, может возникнуть короткое замыкание, а также при механическом износе рычаг АВ не поднимается вверх. Проверяем питающую фазу нозкоомной прозвонкой в виде контрольной лампочки. Если цепь окажется замкнутой — дело в неисправности кабеля, который можно заменить.
Чтобы исключить вариант КЗ, необходимо проверить проводку. Это нужный шаг, который может показать истинную причину беды — проверяем подключение жил на клеммниках у всех розеток и выключателей, а так же не забываем про люстры. Все болтающиеся провода следует подтянуть и проверить их целостность. В стенах КЗ определить может только специалист, либо на коротком участке (до 3 метров) это можно сделать при помощи мегаомметра (мультиметра). Снимаем розетку, разъединяем жилы, и подключаемся одним проводом к фазе, а другим к нулю. При значении ноль — всё в порядке, если есть цифры — контакты соприкасаются друг с другом.
Иногда можно услышать потрескивание, и почувствовать запах гари — тут не должно быть сомнений. Зачастую решается эта проблема кардинально, сменой электропроводки с заменой всех обгоревших розеток.
Иногда автомат может сработать только на работу какого то бытового прибора. К примеру при работе водонагревателя или стиральной машины, его начинает «выбивать». Используем метод исключения. После этого осматриваем розетку, и если там будут оплавленные контакты, значит, КЗ произошло внутри техники. Далее проверяем проводку мультиметром, и если там всё в порядке, то причина в неисправной технике. А точнее, может быть замыкание в питающем шнуре, ТЭНа на корпус, обмотках электродвигателя.

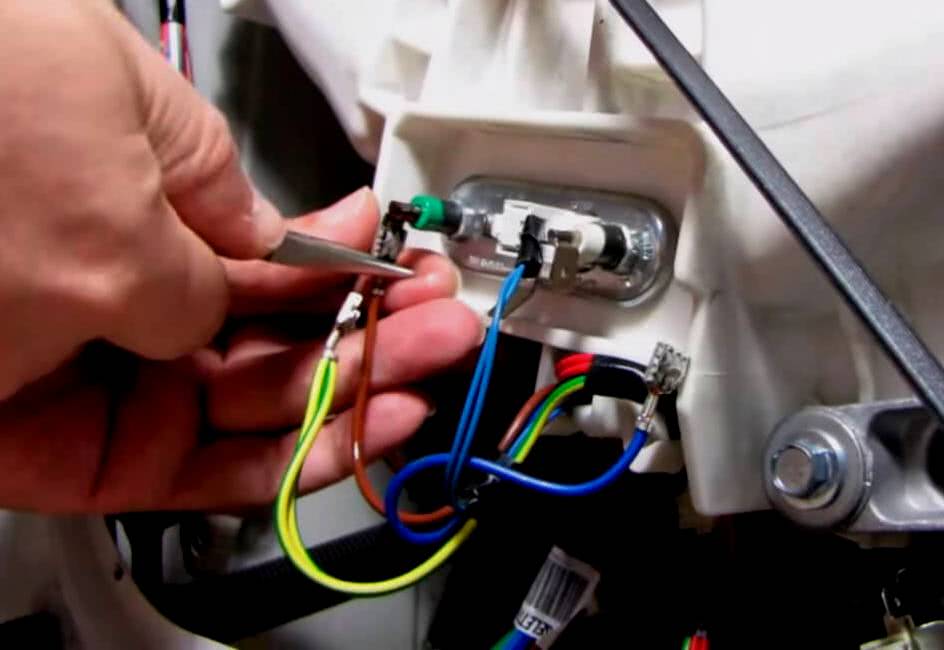

Также есть вариант обрыва ТЭНа, или проблеме в сетевом фильтре. Чтобы исключить большинство вариантов, следует отсоединить питающие провода от ТЭНа и заизолировать их. После включить машинку, и если она будет работать, а автомат не выключится, то проблема в ТЭНе, и можно смело его менять.
Коротко о главном
Бытовой автоматический выключатель имеет стандартное исполнение, заданное количество контактных пар – от 1 до 4-х, и устанавливается на DIN-рейку в щитке. Его основные задачи:
- Обесточивание пользователем подключенной ветки или всей сети дома.
- Автоматический обрыв питания при перегрузке.
- Разъединение цепи при коротком замыкании.
Существует несколько основных причин того, почему выбивает автомат – это перегрузка, корочение проводки, неисправность самого устройства, замыкание в электроприборах, поломка светильника, а также ряд менее распространенных – удар молнии, неграмотный монтаж, износ изоляции проводки. Выявлять и устранять неисправности допустимо только при наличии специальных знаний и навыков, а лучше доверить эту работу опытному специалисту.
Перегрузка сети
Самая частая причина, по которой отключается автоматический выключатель (АВ) состоит в том, что он просто выполнил свою работу – защитил проводку от перегрузки и дальнейшего выхода из строя. Когда мы рассматривали технические характеристики автоматов, то говорили о том, что у каждой модели есть свой номинальный ток расцепления: 6, 10, 16, 25 А и т.д. Вот если Вы одновременно включили несколько мощных электроприборов, ток которых превысил уставку, не удивляйтесь, почему выбивает автоматический выключатель в доме. Например, у Вас на щитке стоит автомат на 16А (классическая ситуация для старой проводки) и Вы в один момент включили стиральную машину, кондиционер, электрочайник и бойлер. Нагрузка на сеть заметно возросла, в результате чего АВ отключился, тем самым защитив электропроводку.
Решить проблему можно несколькими способами. Первый и самый простой – поочередно включать мощную бытовую технику, чтобы не возникла перегрузка. Второй – заменить автомат на 25-амперный. Это допускается делать только в том случае, если проводка сможет выдержать нагрузки (медная, сечение жил не менее 2,5 мм 2 ). Третий, самый надежный – заменить электропроводку в доме на новую, которая будет способна выдержать мощную бытовую технику.
Доходчиво объясняется причина, по которой автомат выбивает, на видео:
Обращаем Ваше внимание на то, что после того, как автомат выбьет, если он с тепловым расцепителем, включить его сразу не получится. Связано это с принципом работы изделия
Когда механизм остынет (время может достичь несколько минут), попробуйте заново взвести рычаг в положение «Вкл.».
Поиск и исправление неисправностей
Выбивание при включении новой электропроводки
На впервые подключаемой проводке поиск неисправности следует выполнять с проверки правильности выполнения монтажа.
Дифавтомат сначала включается в режиме тестирования. Если он сработал — значит с самим устройством все в порядке. Дальнейшие действия выполняются в следующей последовательности:
- необходимо удостовериться в отсутствии нагрузки;
- включается автомат и при его выбивании делается вывод о том, что проводники подключены неверно;
- проверяется подключение к контактам N нулевого провода, к клемме L — фазного;
- проверяются низовые контакты автомата на правильность подсоединения кабелей от подлежащей контролю линии;
- делается попытка включения защитного устройства.
Необходимо проверить, из чего выходит провод «нуля». К верхней клемме он подается от нулевой шины. К нижнему контакту «ноль» подключается от линии, он приходит от коробки. Если прибор снова выбило — причину нужно искать в соединениях в распредщите.
Проверка щитка
Чаще всего ошибки, допущенные при монтаже, можно отыскать именно в щитке — ошибочно соединяются «нули» от различных линий либо перепутываются места соединений.
При сработке в распределительном щитке дифавтомата причиной может стать неверное соединение проводов
Такие ошибки обычно допускают специалисты, привыкшие к работе только с выключателями-автоматами, для которых нет разницы, от какой линии подан нулевой кабель, так как сами устройства контролируют ток на фазном кабеле
Для УЗО или автомата дифференциального наоборот, это очень важно, так как реагируют они на разницу в величине токов в фазном и нулевом проводах
После того, как проверена правильность подключения в распределительном щитке, можно включить автомат. Если он снова отключился, то следует убедиться в правильности соединения проводов, отходящих от коробки к розетке — не менее часто перепутывают провод заземления и «ноль». Если все правильно, то автомат должен включиться и начать контроль.
При сомнениях в работоспособности самого дифавтомата, его можно проверить следующим образом. Посредством отвертки-индикатора в розетке находится «ноль», который соединяется с заземлением. Так как без нагрузки по фазному и нулевому проводу никаких токов не проходит, автомат не сработает. При подключении нагрузки даже от лампочки устройство выключится. В проводе нулевом величина тока будет меньше в 2 раза, чем в фазном. Это вызовет сработку электромагнитного расцепителя.
Проверка замыкания
При сработке дифавтомата от короткого замыкания, причина находится проще всего. Прибор, работающий от контролируемой линии, как правило, не работает. Он тоже оснащен предохранителями, которые перегорают, корпус при этом может быть слегка почерневшим, а провода — слегка оплавленными.
При подключении к линии сразу нескольких приборов неисправное устройство следует отключить, а затем снова включить автомат, который сразу же должен приступить к контролю.
При вторичном отключении следует обратить внимание на срок, в течение которого это случилось. Если прибор выключился сразу же, значит, замыкает где-то еще. Выяснение причины срабатывания автомата при коротком замыкании в контролируемой сети
Выяснение причины срабатывания автомата при коротком замыкании в контролируемой сети
Тогда нагрузку следует отключать постепенно — убрать одного потребителя, включить автомат и ждать его реакцию. Если устройство поставлено на контроль, значит неисправность в отсоединенном приборе. Если контроля нет — отключаем следующий потребитель.
Перегрузка
При не мгновенном отключении автомата при подключении нагрузки, а некоторое время спустя, можно сделать вывод о присутствии токов перегрузки, величины которых не хватает для моментальной сработки.
Срабатывание дифавтомата при перегрузке может произойти из-за подключения слишком мощных потребителей
По этой причине отключение выполняется из-за сработки теплового расцепителя при подключении слишком большого числа мощных приборов.
Превышение номинального тока автомата
Если превышен допустимый ток выключателя, то тепловой расцепитель нагреваясь, отключит контакты автомата от электросети. Время отключения зависит от величины тока. Для старой электропроводки устанавливается автомат на 16 А.
Для новой, с медными проводами и сечением 2,5 мм² устанавливают выключатель на 25 А. Чтобы обойти причину перегрузки, когда выбивает автомат в щитке, нужно все электроприборы и освещение включать так, чтобы не превысить номинальный ток автомата.
Если вам нужно включить разные электроприборы с общей мощностью выше допустимой нагрузки автоматического выключателя, тогда нужно использовать реле приоритета. После отключения автомата, нужно выждать некоторое время, чтобы остыла биметаллическая пластина теплового расцепителя, иначе автомат не включится.
В заключение
В статье мы умышленно обошли стороной моменты, когда срабатывание автомата вызвано повреждением линии в ходе ремонтных работ – это тема отдельного разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.
Но напоследок хотелось бы напомнить, что самый популярный способ решения проблемы срабатывающего автомата – замена его на автомат большего номинала – не допустим категорически. Автоматические выключатели – это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается именно с целью обеспечения безопасности. Произвольно выбранный автомат не выполнит своих функций и не защитит от опасных режимов работы электрической сети.
