Способы крепления
Насадки для сварки полипропиленовых труб можно закреплять двумя способами. Существуют разборные насадки, которые соединяются друг с другом с помощью винтов из металла. Происходит стягивание вокруг круглого стержня двух половинок.
Такой метод можно применять для паяльников, имеющих жало круглой формы. Удобство этого способа заключается в том, что насадка для пайки полипропиленовых труб может быть установлена на любом нужном расстоянии, что позволит совершать сварку в труднодоступных местах.
При втором способе крепления используются парные насадки. Такие насадки также называются адаптерами. Их применяют при муфтовом способе соединения. С одной стороны каждой из насадок вставляется конец полипропиленовой трубы и происходит разогрев наружной поверхности, а с другой устанавливают фитинг, и нагревается его внутренняя поверхность.
Если сварке подлежат трубы, размеры которых слегка отличаются друг от друга, то и насадки должны быть выбраны соответствующего размера.
Материал
К материалу насадок на паяльник предъявляются особые требования. Это связано с тем, что во время сварочного процесса необходимо поддерживать температуру порядка 260 градусов, и материал насадки должен это выдерживать без ущерба для его характеристик.
Материал, из которого изготавливают насадки для сварки полипропилена, должны иметь высокую теплопроводность. Одновременно с этим они должны выдерживать температуру плавления полипропиленовых труб.
Чтобы улучшить характеристики, на поверхность насадок наносят особое покрытие, функцией которого является защита от пригорания. Самым удачным покрытием является тефлон, придающий насадкам синий оттенок.
Причем, чем будет толще слой покрытия, тем лучше будет защита поверхности. Однако, следует учитывать, что такое покрытие отличается хрупкостью, поэтому следует оберегать насадки от падений, ударов и механических повреждений. Наиболее прочным является металлизированное покрытие из тефлона. Такие насадки обладают большим сроком эксплуатации.
Если насадка имеет слишком тонкое покрытие, то разогретый полипропилен начнет прилипать к поверхности соединяемых деталей и фитингов. Также возможно пригорание, что значительно ухудшает характеристики. Частое очищение снизит производительность сварочного процесса.
Выбор модели сварочного аппарата
По конфигурации обычные модели паяльников, подходящие для домашнего использования, бывают в основном двух видов: мечевидными или стержневыми (цилиндрическими). Для мечевидных паяльников характерна жёсткая фиксация насадок, что препятствует их откручиванию во время работы. Это делает их более удобными в большинстве случаев, в отличие от стержневых, при работе с которыми требуется постоянный контроль фиксации. С другой стороны, стержневые устройства предпочтительны в тех ситуациях, когда требуется частая смена насадок. К тому же они имеют более компактную форму, благодаря чему с ними легче работать в труднодоступных местах.
Перечисленные факторы, наряду с показателями потребляемой мощности и размерами устройства, наиболее важны при выборе подходящей модели сварочного аппарата с набором насадок для него. Стоит отметить, что устройства большой мощности с наиболее качественными и дорогими насадками обычно приобретают профессиональные монтажники. В быту такая необходимость, как правило, отсутствует, и даже недорогой прибор способен обеспечить качественный монтаж труб дома или на даче.
Технология процесса
Монтаж полипропиленовых труб — несложный процесс, в котором правильное использование насадок является одним из ключевых моментов. Для соединения труб, изготовленных из полипропилена, необходимо пройти ряд этапов.
- Нарезка трубы. Если приходится прокладывать трубопровод большой протяженности, а также, когда требуются его изгибы, то трубу следует нарезать на соответствующие куски. Должно быть исключено наличие заусенцев. С торцов трубы снимаются фаски.
- Очищение. Торцы соединяемых труб должны быть очищены от грязи, пятен масла, пыли и следов ржавчины. Это является гарантией получения качественного и герметичного шва. Финишную очистку можно производить с помощью наждачной бумаги.
- Установка насадок требуемого размера.
- Включить паяльник с установленной на нем насадкой в сеть.
- При наличии у паяльника функции терморегулирования следует выставить необходимую температуру. При ее отсутствии надо убедиться в том, что на паяльнике загорелся соответствующий индикатор красного цвета. После этого необходимо немного подождать, чтобы тэн успел нагреться. После этого лампочка индикатора погаснет.
- В насадку вставить конец трубы и подержать ее там несколько секунд, что будет достаточным для плавления полипропилена.
- С помощью разогретых фитингов соединить трубы.
- После сварки труб необходимо дать минимум одну минуту для их остывания. В это время нельзя вращать трубы и сдвигать их.
Необходимо помнить, что насадки перед началом процесса должны быть надежно закреплены.
Wester DWM 1500LE
Устройство предназначено для соединения труб из термопластика в любом положении. Питается от стандартной электрической сети в 220В. Мощность по техпаспорту составляет 1500 Вт. Подходит к трубам диаметром до 63 мм. Особенностью сварочника является возможность состыковывать детали с разной толщиной стенок. Поддерживает температуру от 0 до 300°С. 6 насадок подходят для самых ходовых труб.
Модель имеет следующие достоинства:
- Подходит для приводящих и отводящих разветвлений ГВС и ХВС;
- Благодаря металлическому кейсу можно упаковывать не до конца остывший паяльник;
- Нагрев регулируется механически;
- Светодиодная индикация способствует визуальному контролю за состоянием машинки;
- Компактные размеры позволяют работать в стесненных условиях.
Недостатки сварочника:
- Шаткая жестяная подставка с некачественным покрытием;
- Необходим перерыв для охлаждения.
Работа паяльника
Суть процесса, во время которого происходит соединение концов труб из полипропилена, заключается в том, что нагревательный элемент, являющийся по существу тэном, разогревает обработанные предварительно концы труб до требуемой температуры, после чего осуществляется их контакт и сплавление. Этот метод применим именно для спайки полимерных изделий, а не металлических.
Такой несложный инструмент, как паяльник, можно применять для сварки полипропиленовых деталей, поскольку температура их плавления не является слишком высокой. Она составляет приблизительно 250 градусов. Удобство состоит также в том, что паяльник работает от сети.
Одним из способов сварки является, когда соединение происходит встык, что удобно при соединении труб большого диаметра. Другой метод называется муфтовым или, иначе, раструбовым. Для этого обязательными элементами, входящими в состав паяльника, являются муфты, называемые также фитингами.
Принцип работы обоих способов одинаков — паяльником разогреваются края трубопроводов, при этом повышается их вязкость и сплавление становится возможным. Происходит взаимное проникновение частиц, называемое диффузией, и образуется цельное соединение. При муфтовом способе в насадку вставляются с одной стороны фитинг, а в другой конец трубы. При этом плавятся наружная поверхность трубы и внутренняя поверхность фитинга.
Насадки для сварочного аппарата для полипропиленовых труб служат для передачи высокой температуры от нагревательного элемента к материалу соединяемых деталей. Это обеспечивает прочное герметичное соединение.
В инструкции по эксплуатации паяльников объясняется принцип выбора имеющихся в составе насадок, способ их установки, закрепления и особенность применения. В инструментах для пайки, пользующихся популярностью, в состав входят наиболее часто применяемые насадки для паяльника труб.

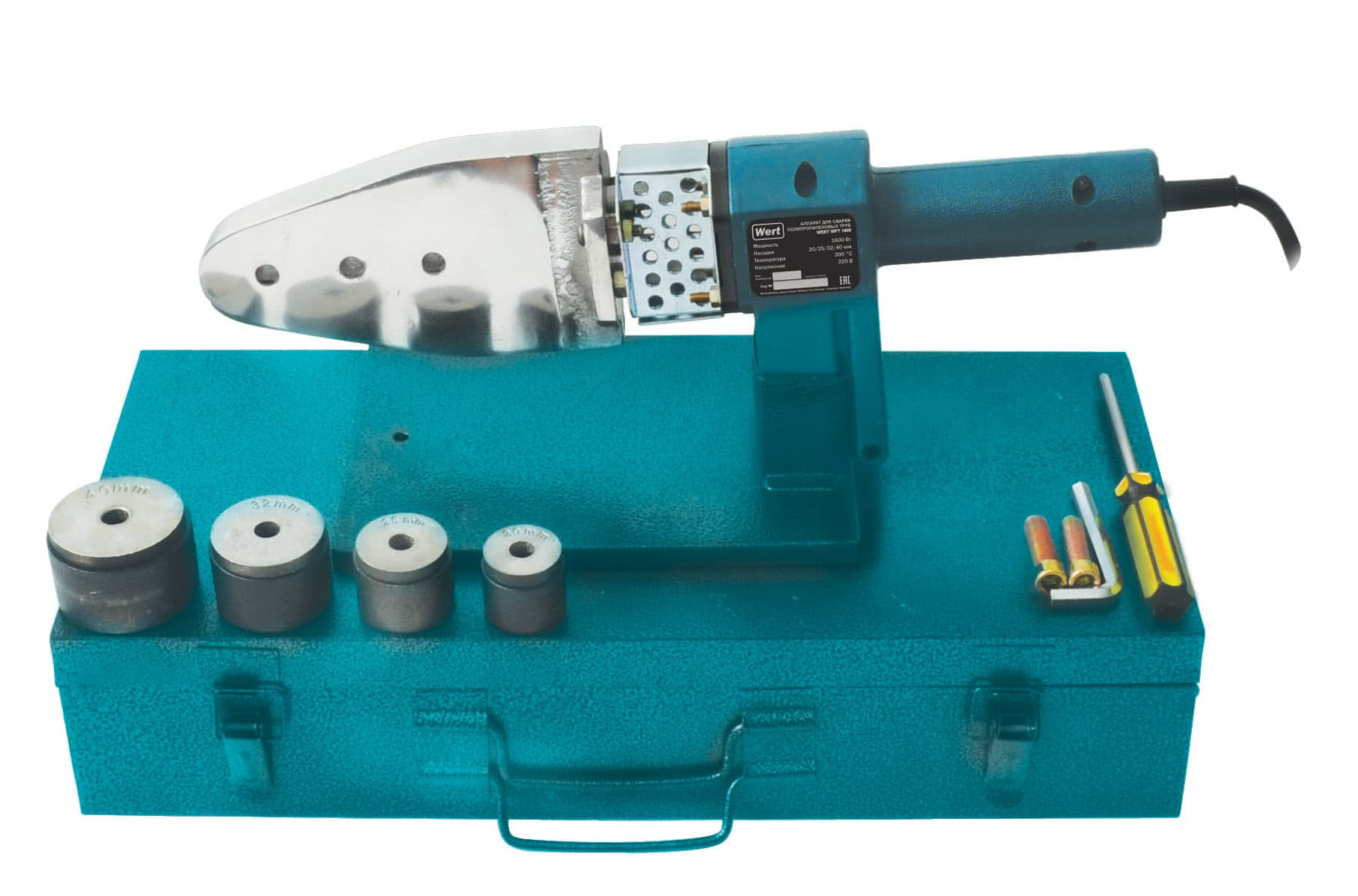

Wert WPT 1600
Высокомощная техника качественно выполняет склеивание полипропиленовых труб при монтаже водопровода в жилых и нежилых помещениях. Несмотря на невысокую цену, модель не уступает профессиональным устройствам. Паяльник надежно сваривает конструкции диаметром 20-40 мм, протечки в месте шва исключены. Соединение выполняется стык в стык и не требует дополнительных деталей. Подставка для безопасной установки аппарата прилагается. Имеются индикаторы нагрева и подключения к электросети. Оборудование уложено в металлический ящик, состоит из самого станка, опоры, набора насадок, ключа шестигранника, отвертки и болта.
Достоинства данной модели:
- Мощность 1600 Вт (сопоставима с топ моделями);
- Тефлоновое защитное покрытие насадок;
- Бюджетный ценник.
Недостатками сантехнического прибора являются:
- Слабая подставка, выполненная из жести;
- Отсутствие терморегулятора;
- Нехватка ножниц.
Bort BRS-1000
Устройство для сварки передвижной втулкой с ТЭНом предназначено для состыковки деталей из синтетических материалов и фитингов из ПВ, ПЭ, ПП и ПВДФ. Нагревательные штуцеры и буксы нужно выбирать в зависимости от размеров труб. Они фиксируются на нагревательном элементе посредством гаечного ключа со штифтом. На один ТЭН можно ставить две насадки. При подсоединении прибора в сеть включают один или оба ТЭНа. После разогрева терморегулятор отключает подачу тока, подсветка гаснет, информируя о готовности паяльника к работе. Муфтовая сварка предполагает спайку круглой трубы и фасонной детали внахлест. Сварочник имеет множество отрицательных и положительных отзывов.
Из плюсов выделяют:
- Регулировку оборотов;
- Эргономичную ручку;
- Доступную стоимость;
- Быстросъемный кожух.
Из минусов отмечают:
- Неудобную клавишу включения;
- Плохую фиксацию защелки.

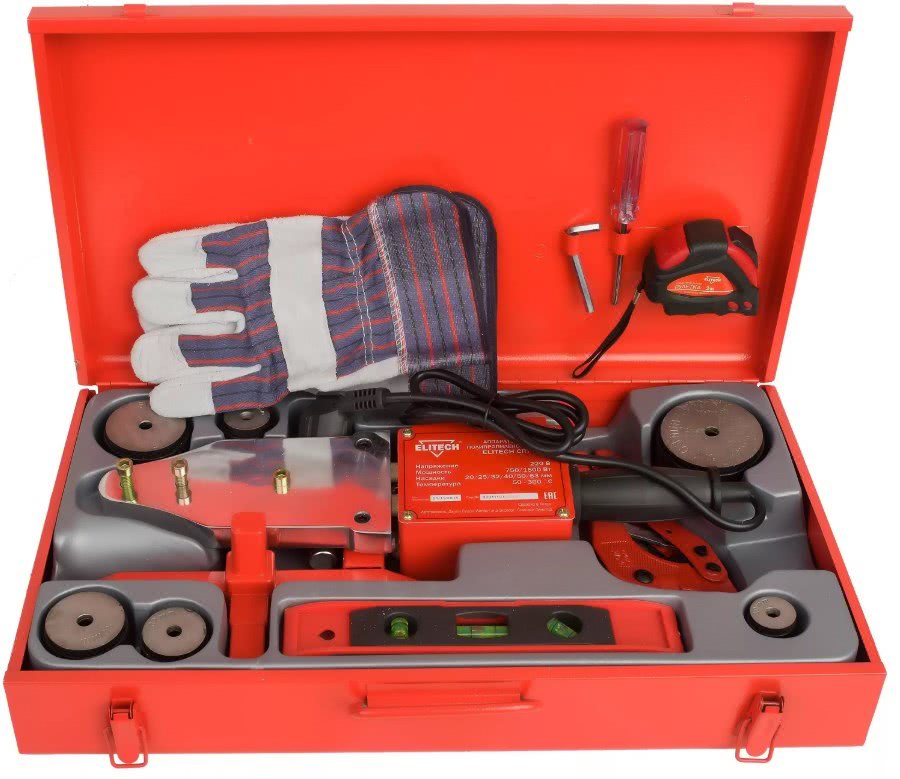

ELITECH СПТ 1500
Техника комплектуется аксессуарами, необходимыми для монтажа труб. Стыковая сварка исключает человеческий фактор, обеспечивая наилучшее качество соединений. Струбцина встроена в подставку, можно зафиксировать паяльник на верстаке. В наличии 2 ТЭНа. Прочие технические характеристики указаны в таблице ниже.
Параметры товара, мм | 619х112х283 |
Комплектация | Головки, резак, уровень, рулетка, перчатки, набор инструментов, кейс |
Диаметр насадок, мм | 20, 25, 32, 40, 50, 63 |
Тип головки | Парная |
Мощность, Вт | 1500 |
Тип сварки | Муфтовая |
Форма нагревателя | Мечевидная |
Терморегулятор | Имеется |
Достоинствами оборудования являются:
- Удобная прорезиненная ручка;
- Широкий диапазон рабочей температуры;
- Термостат;
- Универсальность;
- Раздельные включатели для ТЭНов;
- Индикатор включения;
- Подставка со струбциной.
Короткий шнур является минусом этого паяльника.
CANDAN СМ-06
Аппарат для склеивания полипропиленовых труб надежен, прост в работе, неприхотлив в обслуживании. Стоит недорого. Используется для сантехнических работ с трубами и фитингами d 16-50 мм. Укомплектован необходимыми для спайки инструментами и упакован в металлический чемодан. Имеются тефлоновые насадки с d 20,25,32,40 мм, резак, крестовидная подставка, уровень, ключи, рулетка. На выключателях расположены световые индикаторы для наблюдения за нагревом. Термостат сохраняет необходимую температуру. Двойной ТЭН позволяет устанавливать 3 матрицы одновременно. Термоустойчивый шнур питания выдерживает высокие температуры.
Положительными характеристиками устройства являются:
- Надежность;
- Возможность длительной эксплуатации;
- Удобство в применении;
- Достаточность набора.
Минусов за исключением слабых ножниц не обнаружено.
Выбор сварочного оборудования для полипропиленовых труб
Модели сварочного оборудования для полипропиленового водопровода во многом сходны. Основное отличие – способ фиксации насадок на нагревательный элемент. Например, компании из Германии предлагают насадки для паяльников разного типа, которые подходят для мечевидного и стержневого инструмента. Лучше всего использовать паяльник, к которому подходят 3 типа насадок разных размеров. Это упрощает процесс монтажа при сочленении отрезков разного диаметра или других материалов. Нередко предполагается применение тефлоновых насадок для пайки полипропиленовых труб, имеющих лучшие антипригарные показатели.
Простейший паяльник это:
- основная деталь (корпус) с рукояткой;
- сварочный элемент, напоминающий ТЭН или «утюжок»;
- регулятор температуры;
- комплект сменных насадок.
Приборы для пайки полипропиленовых труб бывают разных типов, но принцип работы у всех похож
Сходство с принципом работы утюга заключается в том, что у них есть терморегулятор и нагревательный элемент. ТЭН паяльника расположен в кожухе круглой или плоской формы. От этого зависит, какие комплектующие подойдут для данной формы корпуса паяльника для полипропиленовых труб.
Принцип работы паяльника:
- ТЭН нагревается от электросети, передавая температуру насадкам;
- насадки в виде колпачков разогревают полипропилен до размягчения, и вязкий полимер используется для герметичной пайки;
- расплавленные части труб стыкуются, соединение выдерживается определенное время для остывания.
При избыточном нагревании насадки возможен перегрев сочленения, и оплавляемый шов снижает проходимость соединяемых труб. Возможны повреждения трубопровода при неумелом использовании паяльника для труб.
Но соединение синтетических труб разного диаметра предполагает небольшое отклонение:
- по диапазону температур;
- по времени разогрева полипропилена насадкой;
- аккуратности пайки;
- по необходимому времени для остывания труб.
Перед началом работ стоит уяснить такие моменты:
1. Внимательно читайте инструкцию к применению сварочного аппарата для монтажа полипропиленовых коммуникаций. Европейские производители зачастую указывают параметры насадок для паяльника для полипропиленовых труб, которые нужно купить отдельно или прилагают минимальный комплект. Их вполне достаточно для разовой работы в условиях частного дома. При необходимости приобретайте дополнительно насадки аналогичной формы и размера.
Насадки следует выбирать с покрытием из тефлона, такие изделия более долговечны и удобны в работе
2. Дорогой инструмент и наиболее качественные насадки покупают профессионалы – бригады ремонтников и строительные фирмы. Но даже простейший «утюжок» с качественными насадками для пайки синтетических труб обеспечит качественный монтаж водопровода.
3. При выборе инструмента и комплектующих важен антипригарный тефлоновый слой тефлона, который обеспечивает равномерный разогрев торцов труб из полипропилена. Снимать нагретые детали с тефлона легко, к такому покрытию не прилипает полимер.
4. Рабочая мощность инструмента влияет на время нагревания и пайки. Чем мощнее инструмент, тем дороже он стоит и используется даже для оплавления торцов толстых труб. В быту же нет необходимости в мощном аппарате.

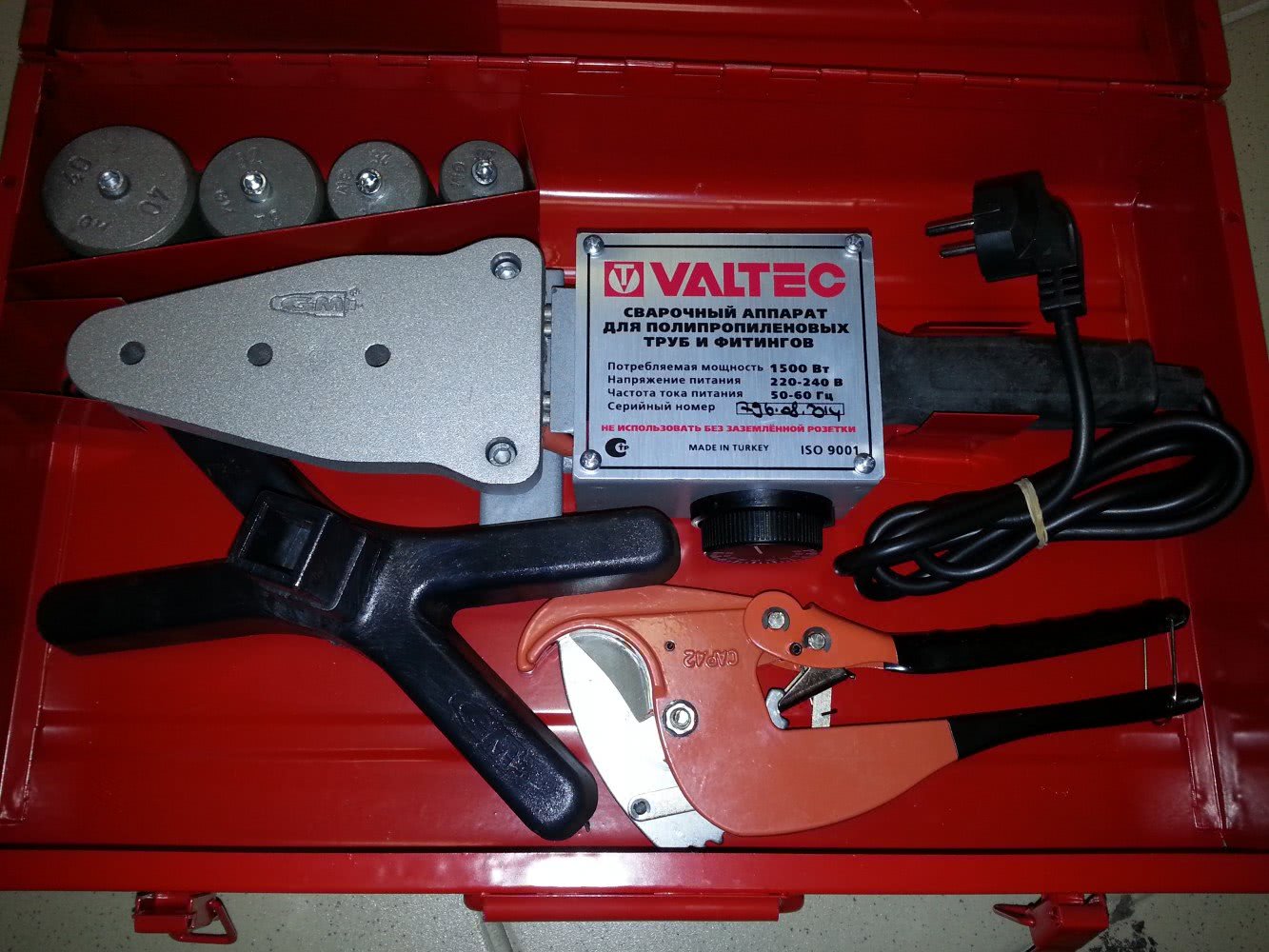

VALTEC ER-04
Сантехнический инструмент используется для контактной сварки труб и муфт из полипропилена. Упакован в металлический ящик вместе с подставкой-станиной, уровнем, комплектом сменных нагревательных элементов разного диаметра, ножницами, рулеткой и шестигранным ключом для фиксации матриц. Прилагается руководство по эксплуатации. Электропаяльник разогревается за 10 минут. На корпусе прибора размещается индикаторная лампочка включения и контроля нагрева, степень которого можно регулировать.
Комплект сварочного оборудования имеет следующие преимущества:
- Мощность в 1500 Вт;
- Высококачественные сменные насадки для точной пайки;
- Возможность соединять разноразмерные детали;
- Наличие термостата;
- Удобная транспортировка в строительном ящике.
Из недостатков отмечают:
- Короткий сетевой шнур;
- Низкое качество насадок;
- Неудобную подставку.

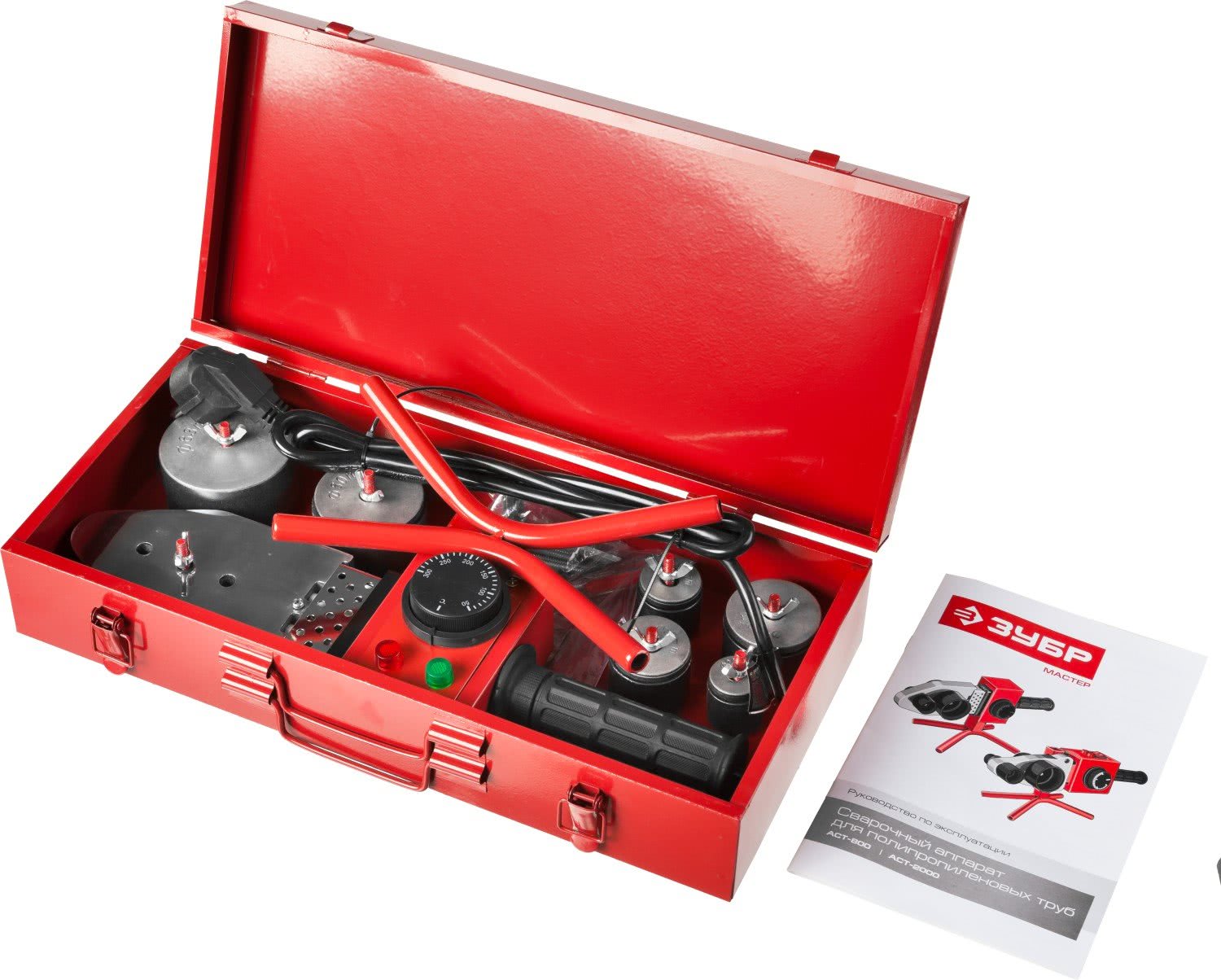

ЗУБР АСТ-800
Паяльный аппарат служит для сварки пластиковых деталей. Мощность в 800 Вт обеспечивает быстрый старт прибора и хороший темп склейки. Нагревательные насадки с антипригарным покрытием из тефлона предназначены для труб разного диаметра. Прилипание расплавленного пластика исключено. Корпус сварочной машинки оборудован индикаторами оповещения о включении в сеть и нагреве. Все детали хранятся в металлическом ящике, что исключает их потерю при транспортировке. Рукоятка из резины способствует надежному хвату. Устойчивость конструкции обеспечивается прилагаемой подставкой.
Покупатели данной модели выделяют следующие плюсы:
- Большой набор отличных сменных головок;
- Хорошо разогревается;
- Имеет дешевую стоимость;
- Надежен в использовании.
Также отмечают и минусы:
- Крупная и тяжелая конструкция;
- Корпус нагревается;
- Неудобная квадратная подставка.
Спец ПТП-1000
Паяльник предназначен для склеивания ПП, ПВХ, ПВД, ПНД труб раструбным методом, разогревает вставленные детали до температуры плавления для их последующего соединения. Монтируется на подставку для комфортной работы. ТЭН накаляет рабочую площадку и закрепленные сменные головки. Позволяет зафиксировать 2 насадки одновременно. Матрицы состоят из 2 частей. Станок отличается удобной рукояткой и терморегулятором, обеспечивающим нужный температурный режим в зависимости от температуры воздуха и используемой трубы. Сантехнический инструмент можно применять в условиях умеренного климата при относительной влажности воздуха не более 80%.
Из положительного можно выделить:
- Отличные насадки;
- Полный комплект аксессуаров.
Отрицательные моменты:
- Низкое качество кейса;
- Возможно налипание полипропилена;
- Плохая подставка.
Kolner KPWM 800MC
Сварочное оборудование для труб из пластика оснащено 6 насадками со специальным покрытием, которое делает сварку проще. Аппарат потребляет мощность 800 Вт, что указывает на его эффективность и надежность. Мгновенно нагревается до рабочей температуры в 300°C. Прилагаются необходимые для сантехники насадки, массивная подставка для стабилизации и фиксации паяльника и контейнер для хранения оборудования и аксессуаров. После пайки необходимо удерживать соединение непродолжительное время для сопряжения и охлаждения сваренных элементов. Отличается длинным, 2-х метровым кабелем. Корпус выполнен в желтом цвете.
Из достоинств нужно отметить:
- Оптимальный вес и размер прибора;
- Наличие функции автоотключения;
- Достойный ценник.
Паяльник имеет лишь один минус, который заключается в шаткости подложки и не влияет на функционал. Подставку можно сделать своими руками.
https://youtube.com/watch?v=mS_E2qzUGNg
AQUAPROM АСП.1.5/6
Паяльник выполняет сварные соединения пластиковых деталей. Оборудование относится к бытовому классу, однако общей мощности в 1,5 кВт достаточно, чтобы использовать его не только для домашних, но и для профессиональных нужд. Конструкция состоит из 3 частей: рукоятки, корпуса с термостатом, нагревательной части. Перед началом пайки аппарат подключают к электрической сети с напряжением 220В. Форма нагрева мечевидная. Набор включает рулетку, пластиковый ящик, ключи для крепления 6 парных насадок. Большие головки продаются отдельно. Перед приобретением товара рекомендуется ознакомиться с его положительными сторонами. Покупатели советуют данный прибор для домашнего применения.
Его плюсами являются:
- Невысокая цена;
- Хорошая мощность;
- Не прилипающие насадки.
Для бытовой техники недостатки являются несущественными. Многие мастера жалуются на расшатанную подставку и плохого качества кейс.
Sturm! TW7219
Сварочный аппарат является настоящим помощником для самоучек и профессионалов. Широко применяется в области сантехнических работ, быстро и надежно стыкует трубные системы. Расплавленный материал не прилипает к сварочным поверхностям. Имеется 2 ТЭНа, которые можно включать по отдельности. Диаметр насадок варьируется в пределах 20-63 мм. Устройство оборудовано специальной нагревательной панелью, которая фиксируется в паз кожуха. Мастеру легко работать с паяльником благодаря наличию подножки. Индикатор сигнализирует о нагреве машинки, автоматически отключается при достижении максимальной температуры.
Достоинствами аппарата являются:
- Быстрый нагрев;
- Богатая комплектация;
- Низкая стоимость;
- Качественное покрытие насадок.
Из минусов можно отметить:
- Тяжелый вес прибора;
- Слабые ножницы;
- Шаткость подставки;
- Непрочность рукоятки.
