Особенности проведения расчета конструкций различного типа
Проведение вычисления устройства зависит от выбранного вами типа конструкции, поэтому рассмотрим каждый тип отдельно.
https://youtube.com/watch?v=Y1mN0TC9uJQ
С забежными ступенями с поворотом ступенек на 180 и 90 градусов
При постройке поворотной лестницы требуется соблюдать следующие рекомендации:
- для исчислений пользуются формулой Блонделя;
- нависание поворотной ступеньки не может быть выше 5 сантиметров;
- ширина строения с узкого края не может быть ниже 10 сантиметров;
- лестницы с зарубежными ступенями с поворотом ступенек на 90 и 180 градусов рассчитываются одинаково;
- количество ступеней рекомендуют выбирать нечетное;
- для произведения расчетов пользуются калькулятором стороны зарубежных ступеней.
Параметры для расчета прямой лестницы
Для выполнения расчета прямой конструкции подготовьте следующие параметры:
- толщина проема;
- ширина ступенек;
- длина проема;
- толщина выступа;
- положение нижней ступени относительно пола;
- минимальный коэффициент ширины косоура.
Имеются 6 параметров для расчёта
Также требуется принять во внимание элемент удобства планирования, который рассчитывается следующим образом: высоту ступенек складывают с их глубиной
Особенности вычисления двухмаршевой лестницы на косоурах с поворотом на 180 градусов
Поворотная лестница с косоурами высчитывается по размерам площадок. Для этого вам понадобятся такие параметры:
- ширина и высота ступенек;
- расстояние от нижнего пола до пола верхнего этажа;
- толщина проема;
- длина верхней, нижней тетивы;
- крутизна строения.
https://youtube.com/watch?v=Bf0jqhAyMnA
Нюансы проектирования многомаршевой лестницы на косоурах с поворотом на 180 градусов
Главным критерием при строительстве многомаршевой лестницы является стойкость такого строения. При строительстве следует вначале вычислить основные показатели здания, то есть рассчитать высоту этажей, ширину наклона, ширину марша. Это необходимо для определения размера марша. Также требуется определить просвет. Но самое главное – это расчет высоты одного марша. Такой показатель определяется соотношением высоты этажа и числом три.
Расчет деревянной постройки
Чтобы правильно сконструировать деревянную лестницу, вам понадобятся следующие параметры:
- высота подступенка;
- длина строения (для подсчета требуется умножить ширину устройства на количество ступенек);
- ширина строения;
- глубина ступенек;
- ширина ступени, ее нужно делать по ширине ступни;
- длина проема (высчитывают длину от проема до нижней ступеньки);
- толщина ступенек;
- ширина кросоура;
- высота проема (ее высчитывают по длине от потолка до пола по краю лестницы);
- количество ступенек (для вычисления следует разделить высоту устройства на высоту подступенков).
Просчитать нужно все элементы
Расчет винтовой лестницы
Винтовой лестницей называется строение с круговыми ступенями. Для определения размера данного устройства достаточно знать площадь окружности, внутри которой будет фиксироваться опора. Выполнить такой расчет можно по формуле: S = πR², где π – 3,14, а R – это длина ступени.
https://youtube.com/watch?v=ogBSU34YRi8
Также следует учитывать следующие нюансы:
- форма ступеней – трапеция;
- их длина не должна превышать длину маршевых конструкций;
- толщина широкой стороны не может быть меньше 40 сантиметров;
- толщина узкого края – не меньше 20 сантиметров;
- виток винтовой конструкции должен быть больше величины диаметра, умноженного на два.
Инструкция к калькулятору металлической лестницы с поворотом 90 градусов
Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.
Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:
1. Габарит по длине
а. Максимальная длина – все ступени размещены на одном марше;
б. Средняя длина – ступени размещены на двух маршах;
2. Габарит по ширине
а. Максимальная ширина – ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;
б. Средняя ширина – ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;
в. Минимальная ширина – все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;
3. Сложность изготовления
а. Простая в изготовлении – изготавливается из тетив и прямоугольных ступеней;
б. Средняя сложность изготовления – изготавливается из тетив, прямоугольных ступеней и площадок.
4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:
а. На опорах – тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;
б. С тетивой зигзаг – тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.
В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.
Представим, что у нас, например, 13 подъёмов – ступеней и площадок. Конструкция лестницы – это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.
Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.
Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.
Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.
Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:
- Металлическая лестница – 1.а.-2.в.-3.а.-4.а.
- Металлическая лестница с тетивой зигзаг – 1.а.-2.в.-3.а.-4.б.
- Металлическая лестница с поворотом на 90° – 1.б.-2.а.-3.б.-4.а.
- Металлическая лестница с поворотом на 90° и тетивой зигзаг – 1.б.-2.а.-3.б.-4.б.
- Металлическая лестница с поворотом на 180° – 1.б.-2.б.-3.б.-4.а.
- Металлическая лестница с поворотом на 180° и тетивой зигзаг – 1.б.-2.б.-3.б.-4.б.
Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.
Материалы для изготовления деревянной лестницы
При подборе материала для сооружения своими руками лестницы на косоурах, стоит обратить внимание на прочность и износоустойчивость древесины. Для создания изделий может использоваться пиломатериал из таких деревьев:
- Сосна;
- Бук;
- Ясень;
- Ольха;
- Кедр;
- Береза;
- Клен;
- Лиственница;
- Дуб.
Для создания лестницы на косоурах можно использовать бук Сосна и береза используются при небольшом и строго ограниченном бюджете. Материал имеет невысокие показатели прочности. Кроме того, береза остро нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении. Дубовые доски могут применяться при строительстве лестниц в капитальных домах. Причина этого в значительном весе древесины.
Выбранная древесина не должна иметь каких-либо изъянов в виде трещин, сколов, недоразвитых сучков, а также следов обитания паразитов. Доски для изготовления деталей конструкции должны быть ровными и иметь одинаковые габариты. На момент приобретения древесина должна быть полностью подготовленной к работам. Процесс подготовки включает в себя промышленную просушку пиломатериалов, а также отделку древесины защитной грунтовкой.
Расчет лестницы из металла 180°
Главный результат работы данного калькулятора:
- Информация, необходимая для изготовления тетив, рамы площадки и их соединения
- Информация, необходимая для изготовления ступеней и площадки
Согласно этой информации изготавливаются детали, из которых собирается конструкция.
Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.
Особенностью данного калькулятора является реализация двух функций:
- Оценка удобства лестницы;
- Корректировка конструкции лестницы.
Оценка удобства лестницы осуществляется по трём критериям:
- Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека – 63 см.
- Глубина ступени. Комфортная глубина ступеней – от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
- Угол наклона лестницы. Оптимальный угол наклон лестницы – от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.
По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор выполняет расчет лестницы из металла с поворотом на 180 градусов, а также оценивает, соответствует ли лестница общеизвестным критериям удобства. Но всегда надо помнить, что Ваша железная лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте
Если есть необходимость улучшить конструкцию лестницы, уменьши количество металла используемого калькулятор выдает совет, как это сделать:
- Уменьшить/увеличить количество ступеней;
- Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
- Уменьшить/увеличить длину проёма.
После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.
Определение основных технических параметров для онлайн-расчета лестницы
Строительство лестницы – это не полет фантазии дизайнера
Разработаны определенные стандарты оптимальных соотношений, допустимая нагрузка, соблюдение которых важно в первую очередь для безопасности и комфортного передвижения окружающих.Разрешаются небольшие отклонения в рамках допустимых пределов, иначе конструкция станет просто опасна для людей
Перед тем, как рассчитать лестницу на второй этаж, необходимо определить основные параметры:
- высота подъема (подступеньки);
- ширина проступи (ступеньки);
- уклон лестницы.
| Параметр | Стандартная величина | Допустимая величина |
| Высота подъема, мм | 150÷180 | 120÷200 |
| Глубина ступеньки, мм | 280÷320 | 235÷355 |
| Угол наклона лестничного марша, град. | 30÷45 | 24÷60 |
Угол уклона более 45° принято считать крутым, такая конструкция подойдет не для каждой семьи или не для ежедневного пользования. Однако, если планировка или площадь дома не позволяет установку другой конструкции, нужно продумать надежные перила для облегчения ходьбы по лестнице.
Кроме основных параметров, на конструкцию лестницы также влияют:
- длина лестничного марша;
- размеры лестничного проема;
- расстояние между отметками чистого пола 1 и 2 этажа;
- количество ступеней. Нормативными документами определено от 3 до 18 единиц.
Отклонение от стандартных или допустимых параметров вызовет в лучшем случае дискомфорт при перемещении. В худшем – может спровоцировать ряд заболеваний.
Основные параметры конструкций
Основные материалы, из которых делают лестницы, и нюансы их расчёта
Применение любого материала должно быть подобрано с учётом строительных норм. Лестничная конструкция имеет вес, который стоит включить в проектирование. Каждая конструкция индивидуальна, это подчёркивается не только особенностями при возведении, но и выбором материала для её сооружения. Итак, какие материалы для изготовления лестниц особенно популярны:
- Дерево стоит на первом месте. Древесина — это традиционное сырьё для любых сооружений. Эстетические качества дерева и его технические характеристики на самом высоком уровне.
- Камень почти столь же популярен, как и дерево. Каменные сооружения служат не одно десятилетие, не меняя своего первоначального облика и не нуждаясь в покрасках.
- Стеклянные лестницы пользуются спросом в современных дизайнах домашнего интерьера. Стекло воспринимается легко, хотя в его технические характеристики входит прочность и немалый вес.
- Железные сооружения могут быть простыми и массивными, а могут стать настоящим произведением искусства благодаря кованым элементам.
- Лестницы из железобетона добавляют в дизайн грандиозности.
Многие дизайнеры не следуют канонам, и смело комбинируют различные материалы, сочетая всё в невероятных пропорциях. Разумеется, стоимость такой лестницы взрастает не только за счёт работы дизайнера, но и из-за сложностей, связанных с процессом возведения. И, разумеется, не стоит забывать о комбинированных вариантах, когда часть делают металлической, а часть – стеклянной или деревянной. Некоторые дизайнеры пускаются даже в смелые эксперименты, сочетая дерево, металл и камень. Как правило, такие конструкции устанавливаются в богатых домах.
Расчёт деревянных лестниц
Традиция и классика − вот что можно сказать о деревянных лестницах. Это ультрамодные конструкции, которые вписываются во многие стили в дизайне. Древесина нуждается в обработке, так как этот материал подвержен процессам гниения, нападениям термитов и совершенно не огнестоек. Деревянная лестница органично впишется в дом из любых сочетаний древесины. Это будет оптимальный и экологический чистый вариант. Приветствуется сочетание разных пород дерева, особенная текстура, состаривание и обработка лаком.
Самыми востребованными в строительстве домов лестницами являются конструкции из сосны, бука, дуба и ясеня. Программа расчёта деревянных лестниц отличается от других именно качествами и свойствами материала.
Расчёт металлических лестниц
Этот холодный на ощупь материал раньше не входил в список популярных и применялся в офисных лестничных маршах. Но устоять перед разнообразными фигурными конструкциями с изысканными узорами, бронзовыми элементами практически невозможно.
Металлические лестницы на второй этаж тоже можно рассчитать онлайн с помощью специальных калькуляторов.
Крепление проступей
После выбора вида лестницы не менее важно определиться с вариантом крепления ступеней. При рассмотрении деревянной лестницы в боковой проекции можно выделить два типа:
- ступенчатые;
- с кобылками.
Ступенчатое основание подготавливается относительно быстро: после разметки цельного материала в нем вырезаются пазы. При выборе второго варианта «кобылки» и балка подготавливаются отдельно, после чего осуществляется их скрепление болтами, дюбелями или при помощи брусков «шкантов». Вместо кобылок также возможно использование изогнутых стальных опор, опорных ножек и иных вариантов, как указанно на рисунке ниже:
Рисунок №4: Способы крепления.
В большинстве случаев, к конструкциям из металла прибегают из-за их облегченности и большей компактности в сравнении с деревянными аналогами. Причем даже при достаточной высоте подъема для поддержания веса хватает одного косоура.
При любом выбранном материале возможны 2 варианта подготовки мест крепления со ступенями. В первом случае, «подошва» (опора) неподвижно прикрепляется к несущей части болтовым, анкерным креплением или сваркой, во втором – прорезаются пазы или набирается композитная сборка с пазами.
https://youtube.com/watch?v=rfpB6nR2q2g
https://youtube.com/watch?v=yrqxQO_Nb0s
https://youtube.com/watch?v=R9m2LsqgGCo
11 полезных советов
- Избегать перепадов высоты ступеней лестницы. Все они должны быть абсолютно одинаковыми.
- Лестничная площадка по ширине должна быть эквивалентной ширине марша.
- Прямолинейный фрагмент со степенями по длине не должен быть менее 1,5 м и не превышать 3 м.
- Размер ступеней зависит от их количества.
- Минимальная ширина лестницы — 0,7 м, что обеспечивает пропуск 1 человека.
- Формирование угла наклона зависит от параметров ступеней, но он обязательно должен обеспечивать пропорциональное продвижение человека вперед.
- Меньше места занимает лестница с большим углом наклона, но подыматься по ней сложнее.
- В идеале ширина перил должна быть эквивалентной 10 см.
- Оптимальная высота перил — 90 см, а высота балясины — 80 см. При этом, если предполагается устанавливать ее в паз, то эту цифру немного увеличивают, прибавляя глубину паза.
- Опорные стойки по высоте должны равняться соответствующему размеру балясин, но если они устанавливаются не на ступеньки, а на пол, то к этой высоте прибавляется расстояние от ступенек до пола.
- Длина перил и лестничного марша эквивалентны друг другу.
Таблица, демонстрирующая взаимосвязь между параметрами ступеней и углом наклона
Зависимость высоты подступенка от количества ступеней и высоты потолка
Грамотный расчет убережет вас от ошибок и ненужных переделок, сэкономит время и финансы.
Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу
Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу
Параметры металлической лестницы с поворотом на 180 градусов
Рис. 1 Общий чертеж лестницы
- Y — высота проёма – как правило определяется высотой этажей Вашего дома
- X — длина проема – зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- W — ширина лестницы – зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- E — ширина площадки – зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
- Z — толщина ступеней – геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
- F — выступ ступеней – расстояние на которое верхняя ступень будет нависать над нижней
- A — толщина тетевы – геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
- G — ширена тетевы – геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
- B — толщина опоры – геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
- H — высота ступени над тетивой – расстояние между ступенью и тетивой по вертикали
- D — размер – расстояние, на которое ступень будет свисать за опору по направлению подъёма
- U — угол наклона опоры к вертикали
- C1 — количество ступеней на верхней тетиве – зависит от Ваших предпочтений и геометрических характеристик дома
- C2 — количество ступеней на нижней тетиве – зависит от Ваших предпочтений и геометрических характеристик дома
- T — тетива – количество тетив – зависит от Ваших предпочтений и потенциальной нагрузки, которую будет воспринимать лестница
Функция “Верхняя ступень ниже пола 2 этажа: SP”

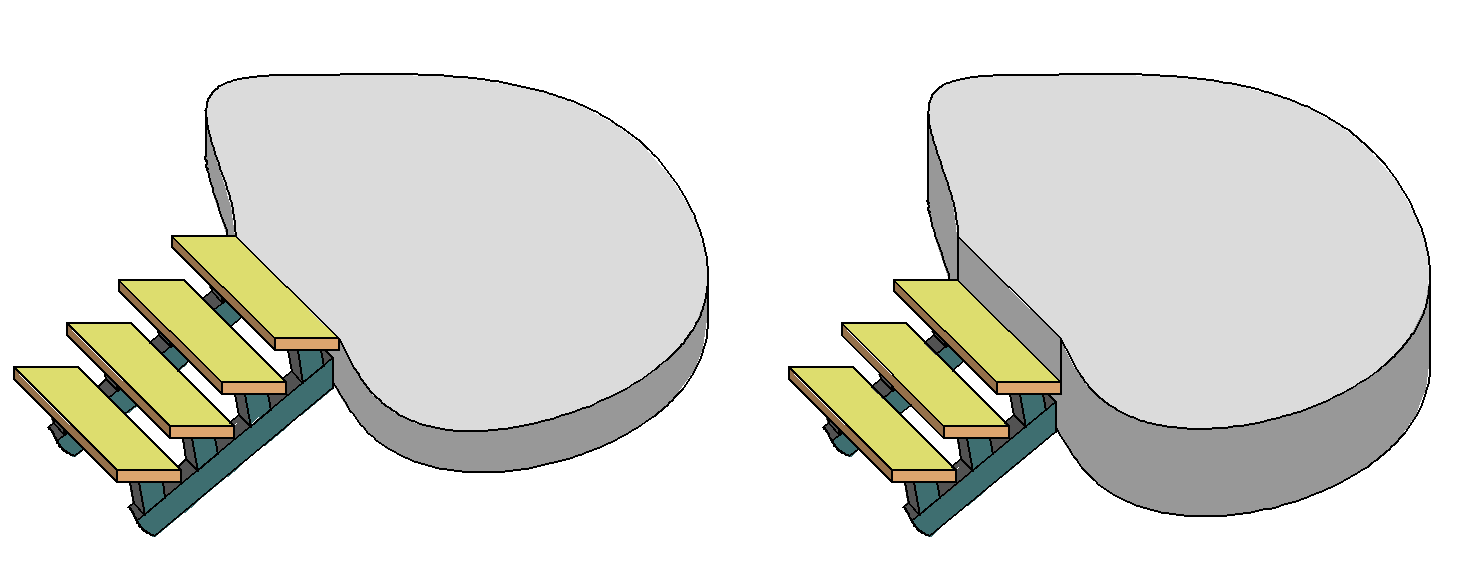

Рис. 4 Исполнение лестницы с верхней ступенью ниже пола 2 этажа
В зависимости от взаиморазмещения конструкции и пола верхнего этажа:
- Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
- Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.
Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома
Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)
Функция “Черно-белый чертеж”:

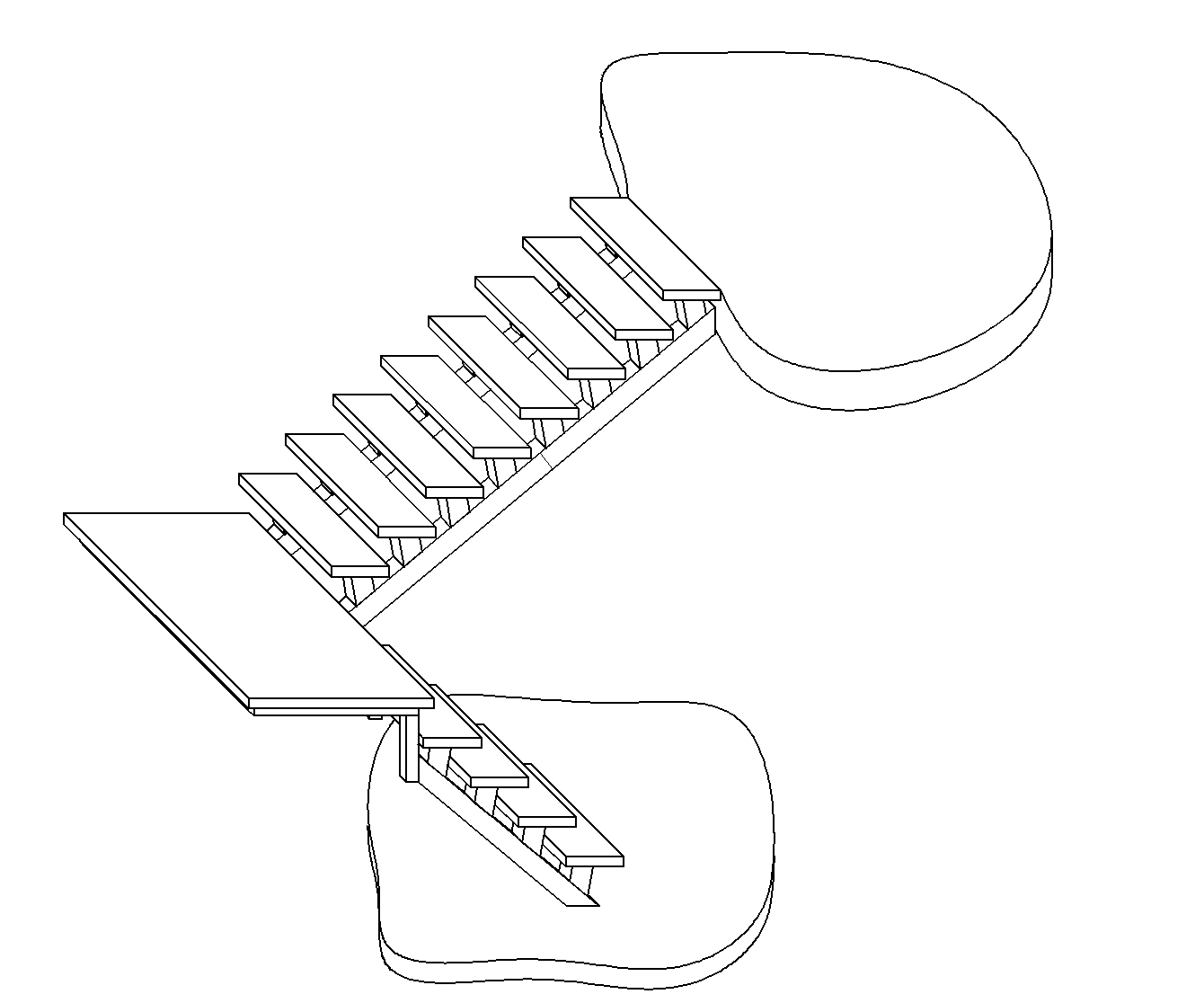

Рис. 5 Черно-белый чертеж лестницы
Использовать данную функцию целесообразно в двух случаях:
- Если Вы привыкли работать со стандартными соответствующими ГОСТу чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
- Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.
Функция “Изменить направление подъема: LR”

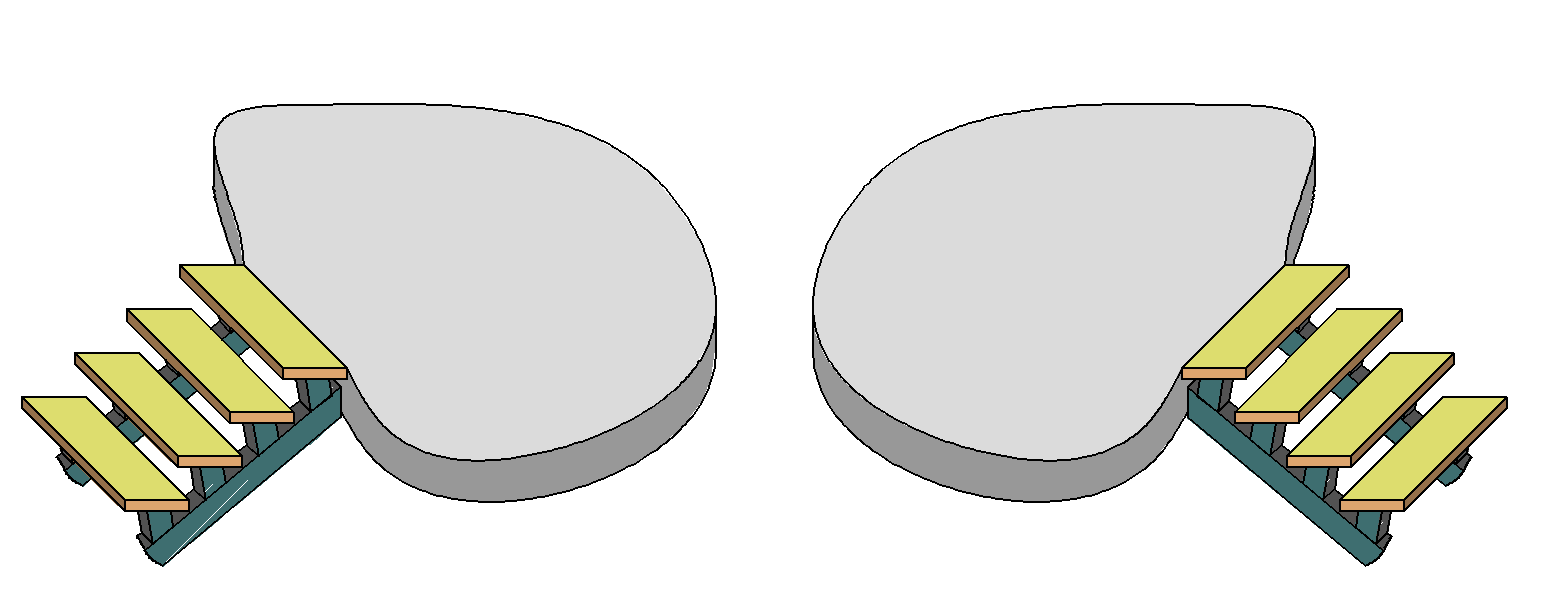

Рис. 6 Вид лестницы с разными направлениями подъема
К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной – когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:
- Подъём слева направо;
- Подъём справа налево.
Данная функция позволяет визуализировать оба этих варианта.
Параметры металлической лестницы с поворотом на 180 градусов
Рис. 1 Общий чертеж лестницы
- Y — высота проёма — как правило определяется высотой этажей Вашего дома
- X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- E — ширина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
- Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
- F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
- A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
- G — ширена тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
- B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
- H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
- D — размер — расстояние, на которое ступень будет свисать за опору по направлению подъёма
- U — угол наклона опоры к вертикали
- C1 — количество ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
- C2 — количество ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
- T — тетива — количество тетив — зависит от Ваших предпочтений и потенциальной нагрузки, которую будет воспринимать лестница
Функция «Верхняя ступень ниже пола 2 этажа: SP»
Рис. 4 Исполнение лестницы с верхней ступенью ниже пола 2 этажа
В зависимости от взаиморазмещения конструкции и пола верхнего этажа:
- Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
- Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.
Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома
Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)
Функция «Черно-белый чертеж»:
Рис. 5 Черно-белый чертеж лестницы
Использовать данную функцию целесообразно в двух случаях:
- Если Вы привыкли работать со стандартными соответствующими ГОСТу чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
- Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.
Функция «Изменить направление подъема: LR»
Рис. 6 Вид лестницы с разными направлениями подъема
К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:
- Подъём слева направо;
- Подъём справа налево.
Данная функция позволяет визуализировать оба этих варианта.
Параметры винтовой лестницы
Рис. 1 Общий чертеж лестницы
- H — высота лестницы — как правило определяется высотой этажей Вашего дома
- D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
- A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
- Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
- C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
Функция «Черно-белый чертеж:»
Рис. 2 Черно-белый чертеж лестницы
Использовать данную функцию целесообразно в двух случаях:
- Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
- Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.
Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.
По этому чертежу изготавливаются детали, из которых собирается конструкция.
Рис. 3 Пример чертежа ступени
Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.
Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным
Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера
В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера
Зачем нужен расчет лестницы
Несмотря на то, где находится строение, в частном доме или офисе, от его безопасности зависит здоровье человека. Ведь если конструкция получится сильно широкой или крутой, то человек может подскользнуться, а при недостаточной высоте ступенек – зацепиться обувью и упасть.
Чтобы потерять меньше денег – нужно правильно всё рассчитать
В настоящее время во избежание таких ситуаций разработано множество различных калькуляторов и компьютерных программ для выполнения расчетов. Однако, при вычислениях основных параметров строения необходимо учитывать государственные нормы и стандарты.
Особенности устройства
Косоуры представляют собой деревянные балки, расположенные по краям лестницы. Нижняя часть этих балок имеет ровную форму, а верхняя прорезана в виде зигзага. Особенностью деревянных лестниц с косоурами является то, что именно на эти боковые балки устанавливаются ступени. При этом проступи часто идут внахлест, выпирая за пределы косоуров.
Косоуры могут сооружаться из таких материалов:
- Бетон. Создание конструкции весьма трудоемкое. Оно предполагает выкладку опалубки, которая является черновым вариантом деревянной лестницы. Впоследствии в опалубку заливается бетонный раствор;
- Металл. Изготовление косоуров из этого материала предполагает использование специальных инструментов, для резки и сваривания металла;
- Древесина. Для изготовления опорных элементов используется минимальный набор обычных столярных инструментов.
Материал для создания косоуров подбирается под ступени и поручни лестницы. При этом чаще всего опорные элементы изготавливаются из древесины.
https://youtube.com/watch?v=SODGRBn1uY0
https://youtube.com/watch?v=wBCCAyvvwEA
https://youtube.com/watch?v=O-WlXfy-f1I
Расчет металлической лестницы
При применении металла для строительства нужно принимать во внимание его особенности. Главным нюансом при таких вычислениях является то, что основная часть деталей на металлическую конструкцию фиксируется сваркой
Для этого необходимо, чтобы сплав выдержал большие нагрузки, поддавался обработке.
При фиксировании косоуров не советуют применять швеллеры, трубы, уголки
Также следует принимать во внимание, что при возведении конструкции требуется с особой тщательностью рассчитать распределение нагрузки. Высчитывают вес всех ступенек, их количество, далее умножают результат на 1,1, таким образом, вычисляется расчетная нагрузка
А для определения максимальной нагрузки умножают результат на 1,4. При установке перил и ограждений рекомендуют комбинировать дерево с металлом.
https://youtube.com/watch?v=hnXEzHsTZQU
Фото-примеры различных конструкций: решения домашних мастеров
Дизайн играет важную роль в проектировании. Следует продумать все до мелочей. Для этого предлагаем ознакомиться с некоторыми примерами, которые помогут принять верное решение. Для одних образцы станут толчком, который поможет создать оригинальный шедевр, другие возьмут за пример уже готовое решение.
Удивительно, не правда ли? С первого взгляда кажется, без профессионального дизайнера здесь не обойтись, однако если копнуть глубже, становится ясно, что создать такие шедевры под силу домашнему мастеру без специального образования. Нужно только воображение и смелость для воплощения самых незаурядных идей. Но придумать оригинальный дизайн – только полдела. Следует изучить некоторые технические характеристики, которыми должна обладать лестница. О них и поговорим.
Статья по теме:
