Винтовая лестница своими руками: винтовые лестницы на второй этаж, делаем самостоятельно

Расчет лестниц на второй этаж с поворотом на 90 и 180 градусов

Учитывая, что прямые одномаршевые конструкции для установки требуют достаточного количества площади, в коттеджах и на дачах используют поворотные конструкции с площадками или радиусными ступенями. При расчете лестницы с площадкой на второй этаж с поворотом на 180 или 90 градусов учитывается устройство прямоугольной или квадратной планки, от которой выполняется поворот на соответствующее количество градусов.

При расчете лестницы на второй этаж с поворотом на 90 с забежными ступенями учитывается тот факт, что на поворот приходится три и более забежных ступени.

Поворотная на 180 градусов лестница с забежными ступенями — вид сверху

Основные требования к повортным конструкциям:

• ширина поворотной ступени с широкого края должна быть не менее 40 см, а в середине — не менее 20 см;
• радиус поворота лестницы составляет 30 см;
• все ступени марша, в том числе и поворотные, должны размеренно повторять линию марша. Это обеспечит комфортное передвижение по лестнице.

В расчетах лестниц с поворотными ступенями на 180 и 90 градусов стоит учитывать, что ширина проступи (ступени) в самой узкой части должна составлять не менее 14 см. Тогда, ширина забежной ступени в зоне средней линии будет оптимальной для перемещения человека, так как именно по этой линии и будет осуществляться движение по поворотной части лестницы.

Оптимальные параметры ступеней

Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

• H — высота лестницы — как правило определяется высотой этажей Вашего дома
• D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
• A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным

Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

Круговая лестница

Это лучшие, самые изящные, сложнейшие в расчетах и конструировании лестницы, в которых использованы элементы трехмерной кривизны. Все ее ступени забежные, но центр окружности находится значительно дальше, чем у спиральной лестницы.

Круговая лестница

Малейшая неточность неприемлема для такой конструкции. Поскольку самостоятельно сделать расчет и чертежи круговой лестницы очень непросто, то это делается программой AutoCAD.

Изготовление под заказ круговой лестницы стоит всегда на порядок дороже остальных.

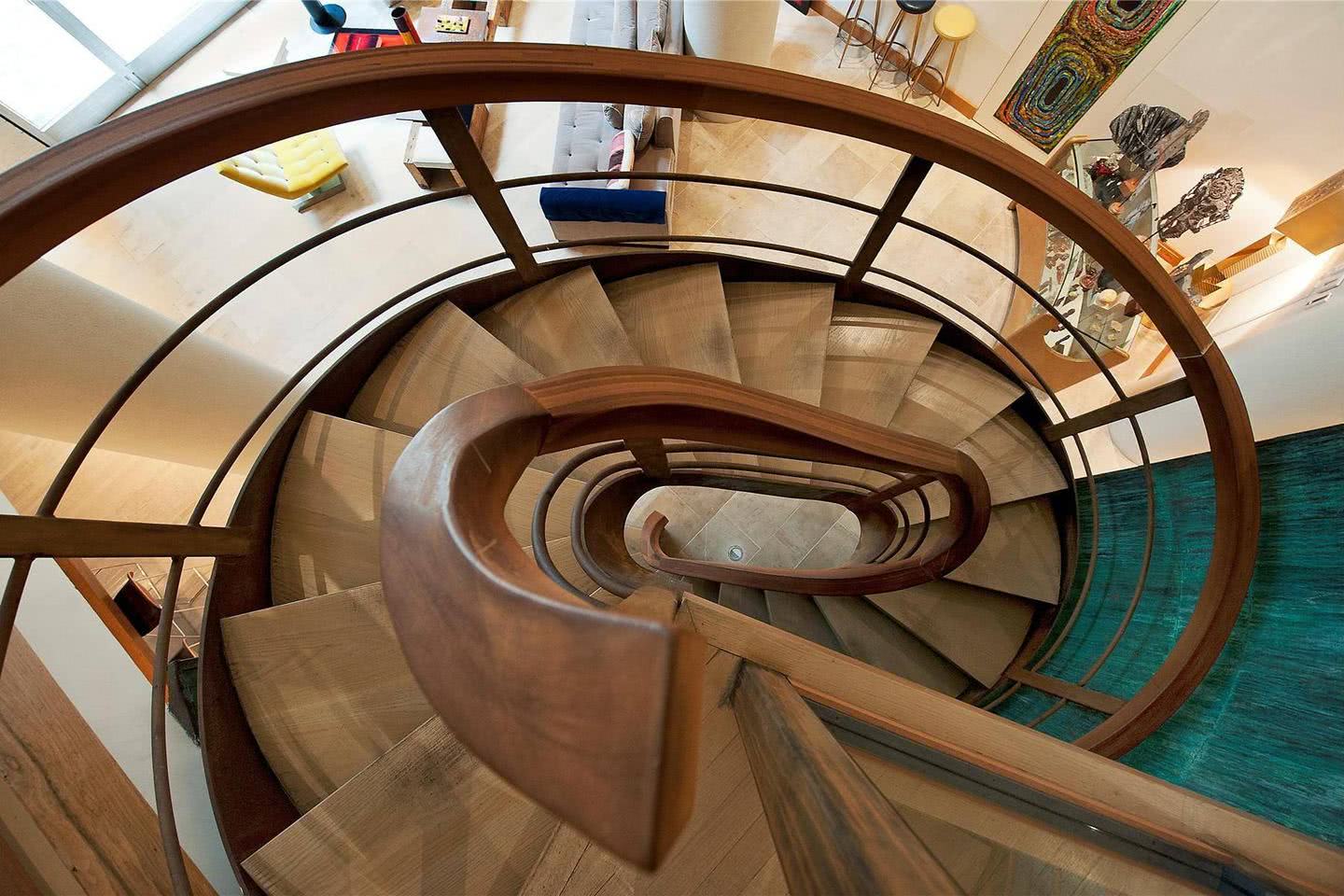

Деревянная круговая лестница

В домашних условиях подобную конструкцию выполнить невозможно. Она требует высокого профессионализма и знаний столярного мастера, особого оборудования, обширной площади для изготовления, больших материальных затрат.

Деревянная круговая лестница

Возводят подобную лестницу на двух тетивах из гнутой клеевой древесины, которую изгибают в направлениях: вверх и по окружности. Для этого конструируют два кондуктора-барабана из брусков, для внешней и внутренней тетивы. Барабаны вставляют друг в друга, измеряя точность расстояния, между ними. Склеивая между собой, слой за слоем полосы шпона, крепят их струбцинами к кондукторам и постепенно создают спиралевидную форму. Постоянно сверяется параллельность изгибов между внешней и внутренней тетивой, расстояние между ними в каждой точке, равное одинакового размера ступеням. Малейшая ошибка приведет к перекосу ступеней. Процесс кропотливый и требует абсолютной точности. С помощью барабана для внешней тетивы изгибают поручень перил. Ступени в готовые тетивы врезают так же, как в обычной лестнице.

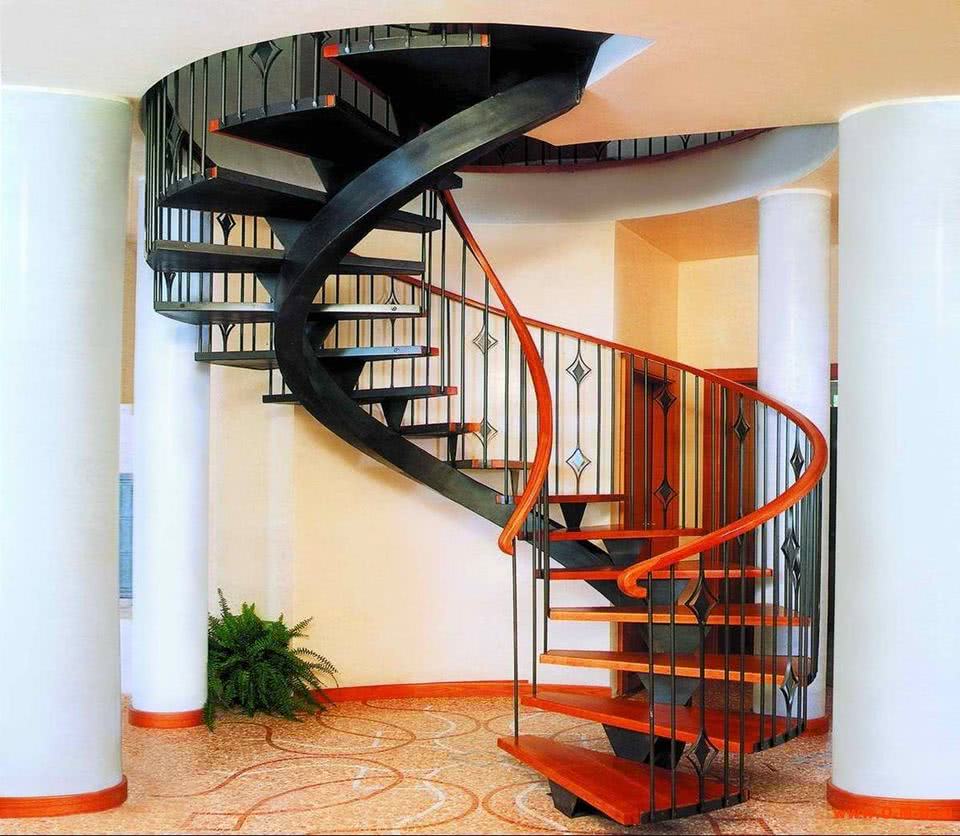

Металлическая круговая лестница

Изогнуть металлические тетивы или косоуры своими руками невозможно. Нарезать и сваривать под углами в трех направлениях тавровые балки, швеллера или профильные трубы также не лучший выход. Малейшая неточность приведет к искажению всей лестницы. Кроме того, конструкция может значительно вибрировать, и потребуются дополнительные нижние опоры, которые испортят внешний вид конструкции. Можно несущие тетивы или косоуры заказать, а ступени мастерить самостоятельно. В любом случае попытка создать круговую лестницу самостоятельно — это задача для истинных энтузиастов.

Металлическая круговая лестница

Преимущества

Выбирая между обычной маршевой лестницей и винтовой, предпочтение чаще всего отдают последней по нескольким причинам.

1. Во-первых, как уже говорилось, огромное значение для многих имеет возможность сэкономить пространство в помещении: вся конструкция располагается вокруг центральной стойки;
2. Во-вторых, сделать винтовую лестницу зачастую выходит дешевле и проще, чем традиционную;
3. Ну, и наконец, такая конструкция смотрится гораздо эффектнее и оригинальнее.

Важные моменты

Расставим основные акценты в процессе сооружения металлической винтовой лестницы, чтобы наша конструкция прослужила нам долго, была комфортной в эксплуатации и, самое главное, – безопасной:

• Изготавливать забежные ступени рекомендуется без подступенка, так как это повысит безопасность и удобство лестницы такого типа;
• Ступени имеют как правило форму усеченного треугольника. Собственно, они и являются забежными ступенями;
• Подниматься и спускаться по такой конструкции будет удобно только в том случае, если ширина средней части ступеней будет не менее 20 сантиметров;
• Важен и еще один размер: на расстоянии в 15 сантиметров от центральной опоры ширина ступени должна составлять не менее 10 сантиметров;
• Длина ступеней металлической винтовой лестницы может быть выбрана разная, это зависит от того, насколько часто и интенсивно вы ее эксплуатируете;
• При малой загрузки достаточно сделать ее диаметр примерно равным 140 сантиметрам. Тогда длина ступеней будет составлять примерно 60 сантиметров. Если у вас большая семья и лестницей на второй этаж вы пользуетесь часто, выберите общий диаметр, равным 2 метрам тогда длина ступеней составит минимум 80 сантиметров;
• Проектируя винтовую лестницу учтите, что она должна быть устроена так, чтобы человек среднего роста не задевал головой о ступени следующего витка;
• С целью придать всей конструкции достаточную прочность позаботьтесь о том, чтобы центральная опорная стойка была изготовлена своими руками из надежного, прочного металла. Лучше если это будет труба диаметром не менее 80 мм. Опорную стойку выставляют строго по вертикали с помощью отвеса. Нижняя точка опорной стойки закрепляется в той точке пола, которая способна выдержать достаточно высокую нагрузку;
• Закрепить опорную стойку гораздо проще на деревянном полу, как показано на видео. Достаточно применить специальное радиальное крепление и анкерные болты. Если же пол бетонный, основание стойки придется забетонировать путем установки растяжек;
• Чтобы можно было закрепить ступени на центральной опорной стойке в их самой узкой части с помощью дрели и насадки-коронки своими руками сверлят отверстия диаметром, соответствующим диаметром трубы. Между ступенями на опору насаживаются втулки – длина втулок должна соответствовать расчетному расстоянию между ступенями. Чтобы предохранить древесину ступеней между основаниями втулок и поверхностями ступеней вставляют металлические шайбы. Их толщина должна учитываться в общей высоте конструкции. При этом учтите, что расстояние между ступенями удобнее всего сделать равным 15-20 сантиметрам. Если добавить к этому размеру толщину ступеней, получится общая высота лестницы;
• С помощью кронштейнов-креплений в местах нахлеста широкой части ступеней можно дополнительно укрепить конструкцию винтовой лестницы.

Поэтапное возведение

1. Сборку металлической конструкции следует начать с работ по установке центральной опорной стойки;
2. Затем вокруг нее последовательно нанизываются втулки, шайбы и ступени;
3. Когда эта часть работы сделана, ступени поворачивают вокруг стойки на нужное расстояние по принципу веера. Ориентиром служат первая и последняя ступень, которые раньше других закрепляют в правильном положении;
4. Следующий шаг – установка дополнительных крепежных кронштейнов. Верхняя ступенька надежно крепится к межэтажному перекрытию;
5. Последним этапом монтажа станет установка перильных стоек и поручней.

Подведем итоги

Металлические винтовые лестницы не перестают пользоваться популярностью при строительстве не только частных домов, но и двухэтажных квартир.

Секрет кроется в значительной экономии пространства, которую обеспечивают такие изделия. Ну, и особую роль играет огромное количество дизайнерских решений, применяемых в их изготовлении: от суперсовременных и авангардных, до минималистских и помпезных. В общем, такое изделие можно создать на любой вкус.

Изготовление и установка винтовой конструкции своими руками

Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности.

Монтаж готовой винтовой конструкции

Также можно использовать уже готовые ступени из дерева прямоугольной формы, которые довольно легко подогнать под полученные при расчетах размеры. После обработки края следует тщательно зашлифовать. Исходя из замысла мастера, ступени можно покрыть морилкой и лаком или краской.

Переходя к изготовлению и монтажу тетивы своими руками, следует учесть, что придать деревянным деталям гнутую форму чрезвычайно тяжело. Для этого используется специальная технология, при которой древесина подвергается размачиванию, формированию и просушке в закрепленном состоянии. Альтернативой может стать соединение отдельных сегментов в единую тетиву.

Соблюдая необходимые стандарты и следуя инструкциям квалифицированных специалистов, изготовить и установить винтовую лестничную конструкцию сможет каждый мастер, знакомый с принципами работ по дереву.

Что нужно знать, чтобы расчет был правильным

Большим плюсом винтовых лестниц, который весьма радует любителей мастерить все для дома своими руками, можно назвать именно возможность их самостоятельного изготовления.Предварительным этапом подобных работ является создание проекта и чертежа

Прежде, чем начать расчет, стоит принять во внимание следующие аспекты:

• Проектируемые ступени не должны иметь подступенка, так как это может привести к соскальзыванию во время подъема.
• По объективным причинам, глубина ступеней по центру должна составлять не менее 20 см, а на расстоянии 15 см от внутренней вертикальной опоры — не менее 10 см.
• Планирование ширины ступеней обусловлено назначением конструкции и частотой ее использования. Наиболее удобными считаются лестницы диаметром 2 м, с шириной ступеней 80 см. Однако допустимо сокращение этих размеров до 1,5 м и 60 см соответственно, при условии малой эксплуатации лестницы и ограниченности пространства.
• Чтобы выполнить расчет количества ступеней, нужно поделить общую высоту лестницы на стандартную высоту шага. Он составляет от 20 см до 22 см, включая высоту ступеньки.
• Передвижение по винтовой лестнице должно быть комфортным, поэтому расстояние между двумя витками не может быть менее 190 см.

Расчет деревянной постройки

Чтобы правильно сконструировать деревянную лестницу, вам понадобятся следующие параметры:

• высота подступенка;
• длина строения (для подсчета требуется умножить ширину устройства на количество ступенек);
• ширина строения;
• глубина ступенек;
• ширина ступени, ее нужно делать по ширине ступни;
• длина проема (высчитывают длину от проема до нижней ступеньки);
• толщина ступенек;
• ширина кросоура;
• высота проема (ее высчитывают по длине от потолка до пола по краю лестницы);
• количество ступенек (для вычисления следует разделить высоту устройства на высоту подступенков).

Просчитать нужно все элементы

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Забежная лестница

Такой тип поворотной лестницы имеет плавный изгиб на 90 гр. и отсутствие площадки.

Забежная лестница (вид сверху)

Забежные ступени изготавливаются в клиновидной форме разной ширины. Основными их параметрами является значение ширины посередине не менее 20 см и в узкой части больше 10 см. Эти показатели важны для безопасного подъёма и спуска, так как ступня человека при перемещении попадает на более широкую часть, притом, что вторая остаётся на узком участке. При необходимости забежные ступени имеют специальные изогнутые подступенки. Главный недостаток конструкции с забежными ступенями – это опасность соскользнуть, особенно на бетонных или стеклянных конструкциях. Вторым недостатком является то, что забежная г-образная лестница сложна в проектировании.

Дизайн забежной стеклянной лестницы

Особенности конструкции забежной лестницы Средняя ступень является основной для забежной лестницы. Она упирается в угол 90 гр. между стенами. Крепится ступень двумя способами:

1. Широкая часть клина упирается в две стены под углом 90 гр.
2. Верхняя ступенька соприкасается со стенами. При этом вторая примыкает к одной стене, а следующая ступень к другой.

Проблемы с неудобством подъёма по забежной конструкции снижается, если применить особый способ расчёта. За счёт прямоугольных ступенек концы забежных расширяют, что придаёт пропорциональное распределение ступеней и более комфортное перемещение. Монтаж забежной лестницы

Составление проекта винтовой лестницы

Главный параметр данной конструкции — угол закручивания. Лестница может проходить полный круг или лишь его часть, при этом высота до перекрытия учитывается так, чтобы человек не ударился головой при подъеме. В проекте также рассчитываются высота ступеней, их длина и количество. Они выполняются забежными в винтовой конструкции, поэтому не предусматривают подступенков. Это облегчает расчеты, то есть позволяет округлить в большую сторону параметры проступей.

Допустим, требуется сделать расчет винтовой лестницы с углом закручивания 360º, высотой 3 м, диаметром 2 м. Сначала вычисляется длина окружности по формуле: L=4ПR/3 (радиус переводят в мм). Таким образом, L=4х3,14х1000/3=4,19 м. Следует отметить, что ширина ступеней винтовой лестницы увеличивается при удалении от вертикальной стойки. Для конструкции с такими параметрами высоты целесообразно принять количество ступеней 17 штук. При этом настоящих подъемов будет 16 штук, так как последняя 17-я ступень — это верхняя площадка.

В таком случае ширина проступи посередине составит: L/16, то есть 4,19/16=26,2 см. Высоту рассчитывают методом деления общей высоты конструкции на количество подъемов: 3000/17=176,5 мм. Ступени жестко крепятся узкой частью к вертикальной стойке диаметром 50 мм. Для этого в них проделывают отверстия такой же величины и расширяют на эти же 50 мм, чтобы они не сломались от нагрузки. В итоге ширина ступеней в узкой части равняется 50+50+50=150 мм.

В широкой части снова рассчитывается длина окружности, но уже по другой формуле: L=2ПR, то есть 2х3,14х1000, она равняется 6,28 м. Разделив этот параметр на 17 ступеней, получают их ширину 39 см. Следует отметить, что расчет ступеней выполняется с учетом их забега друг на друга. Полученные величины вдоль середины ступеней в проекте больше, чем будет их реальная рабочая ширина, и они станут эргономичными и удобными.
