Винтовая лестница своими руками

От чего зависят очертания конструкции?

Винтовые лестницы выполняют самых разных форм. Широко распространены круглые варианты. Также встречаются квадратные и многоугольные модели. Большую роль в определении формы конструкции играет ее местонахождение.

Для расположенных по центру сооружений предпочтительна круглая форма. Квадратные или восьмиугольные вариации монтируют около стен. Стоит отметить, что такая конфигурация дает дополнительную экономию пространства.

Модель выполнена на одном бетоном косоуре

Преимущество квадратного проема для круговых ступеней – его отделку выполнить намного легче

Это важно учитывать при строительстве своими руками. Круглый проем потребует изогнутых элементов для отделки

Облицовочную балку изготавливают из шпона. Чтобы придать ей изгиб, потребуются упоры и металлическая дуга. Готовое изделие монтируется в проем, фиксируется при помощи угловых накладок и оформляется плинтусами.

Расчет винтовых лестниц

Главная задача любой лестницы – это безопасность хозяев, и винтовая лестница не исключение.

  • Минимальная ширина ступеней в средней части, где в основном ставят ступню, не должна быть меньше 20 см.
  • В винтовых лестницах не устраивают подступенки, поскольку полностью поставить стопу на ступень, ограниченную подступенком, невозможно. Соскальзывание и падение становиться реальным риском.
  • 12 ступеней рекомендуется как минимальное число для каждого из витков лестницы.
  • Высота витков должна назначаться из соображений удобства хозяев, учитывая их рост плюс дополнительные 20 см. Высокий человек никогда не будет чувствовать себя комфортно, если ему придется постоянно оценивать разницу высоты прохода и своего роста. Эта разница визуально становится заметной от 10 -20 см, ни никак не в 5 см. Постоянное пользование лестницей, вызывающей раздражение от сгибаний и наклонов, очень плохо действует на психику.
  • Ширину прохода винтовой лестницы не следует назначать меньше 700-800 мм. Один метр ширины – удобство прохода и возможность внести наверх мебель.
  • Диаметры опорных стоек назначаются только по расчету, в зависимости от высоты и ширины прохода. Минимальным диаметром для стальных стоек называют 50 мм, для деревянных столбов минимумом является диаметр 300 мм при высоте 2,7 м и ширине прохода 0,9-1,0 м.

Деревянная винтовая лестница своими руками

Прежде чем приступить к работе, нужно подготовить материалы и инструменты, а также сделать все расчеты.

Итак, для работы нам потребуются:

  • деревянные доски;
  • шурупы;
  • дрель;
  • уровень;
  • рулетка;
  • балясин;
  • поручни;
  • сверла;
  • металлические трубы;
  • кронштейны;
  • шуруповерт;
  • болты анкерные;
  • больцы;
  • ножовка.

К выбору материала для создания деревянной конструкции нужно подойти с умом, помните следующее:

  • для того чтобы сделать степени, возьмите древесину твердых пород, например, бук, дуб или клен;
  • для перил и тетивы возьмите клееный деревянный материал;
  • столб можно сделать из дерева, камня или железа, ну лучше для него взять металлическую трубу, желательно стальную.

Произведение предварительных расчетов

Расчеты в каждом индивидуальном случае сборки лестницы своими руками будут предусматривать разные цифры, но мы для примера берем такие параметры конструкции:

  • ширина лестницы – 0,9 м;
  • высота – 3 м;
  • диаметр металлической трубы – 0,2 м.

Теперь, исходя из этих показателей, считаем:

  • общий диаметр конструкции должен ровняться двойному значению ширины ступени и толщине трубы, то есть 0,9 умножает на 2 и прибавляем 0,2. У нас получается 2 метра;
  • считаем радиус окружности подъема человека на второй этаж дома. Для этого берем значение суммы половины ширины ступени и радиуса столба. То есть у нас получается такое уравнение: 0.9/2+0.2/2= 0.55 м;
  • расчет ступеней считается исходя из радиуса движения и ширины ступени.

Теперь нужно просчитать высоту ступеней. Этот показатель зависит в том числе и от роста человека. Просчет осуществляется так:

  • разделите окружность на 15 равных частей посредством радиальных линий;
  • линия, определяющая высоту роста, определяется высотой от первой ступени витка до последней. Добавьте к данному показателю еще 15 см;
  • высоту витка просчитывают при росте 185 см, толщине ступени 0,5 мм и с учетом запаса, получается виток равен 2,05 м;
  • просчитайте высоту ступеней в витке: 2,05 разделите на 15, получаем 13,67;
  • рассчитываем количество ступеней, для этого делим высоту лестницы на высоту ступени.

Как сделать перила и ступени своими руками

Как мы уже упоминали ранее, деревянные ступени можно сделать самостоятельно из прочной древесины, а можно приобрести их в готовом виде и подогнать под нужный размер.

После того, как они подогнаны, их следует отделать, отшлифовать, закруглить края и покрыть лаком. Затем крепятся втулки, при помощи которых ступени будут прикреплены к опорному металлическому столбу.

Балясины перил можно сделать из металлических стержней, а вот для поручней подойдет пластик или клееный брус. Перила подойдут в виде деревянных брусков прямоугольной формы нужного вам размера.

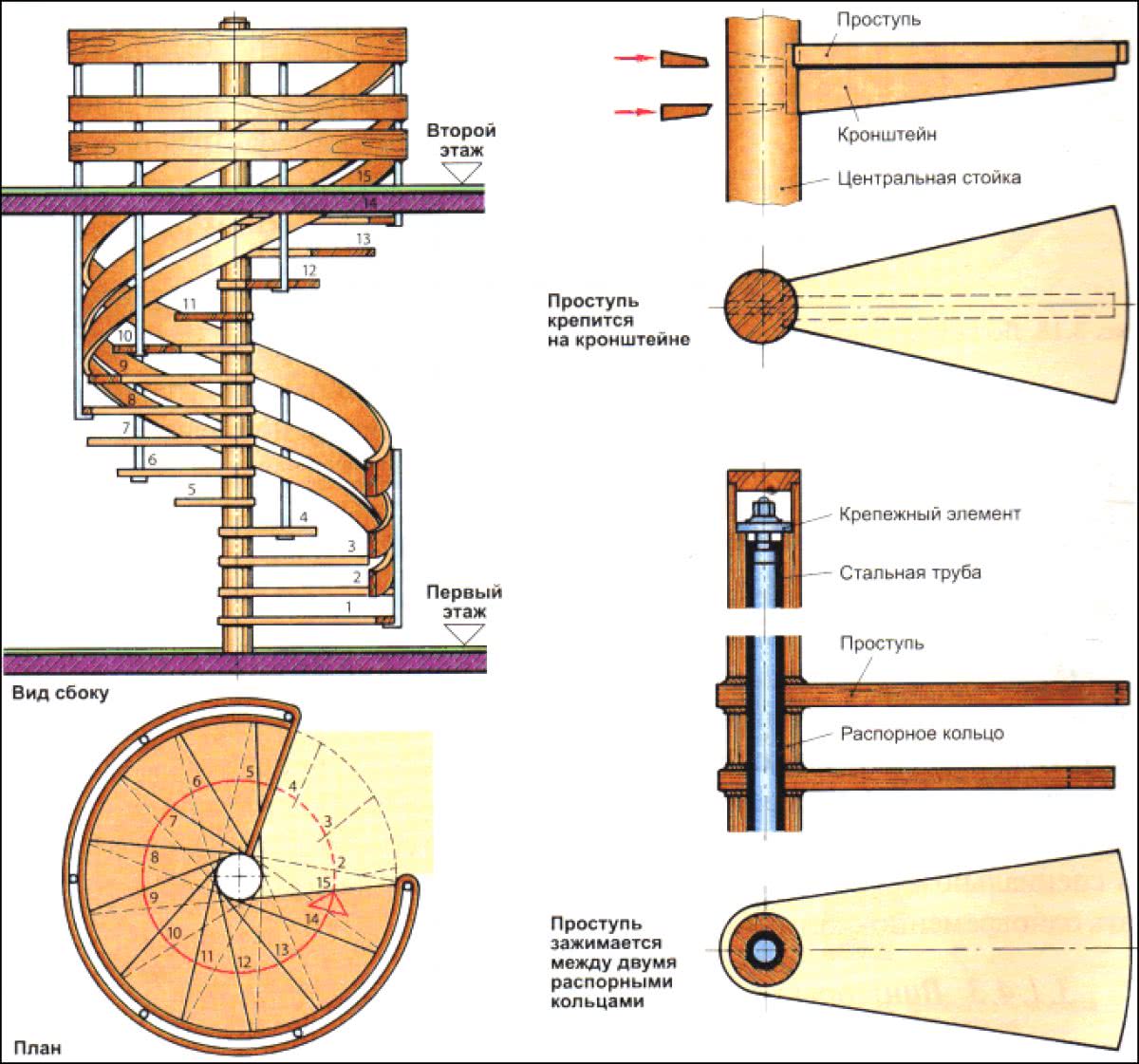

Собираем винтовую лестницу

Если у нас приготовлены перила, готовые ступени и столб для опоры можно приступать непосредственно к самой сборке конструкции. Сборка состоит из следующих этапов:

  • лестничная фурнитура, а также крепежи и втулки крепятся болтами на ступенях;
  • на опорный столб нужно «нанизать» ступени по очереди каждую;
  • установите сам столб в приготовленном месте;
  • прикрепите опорную трубу к полу и перекрытию;
  • ступени должны быть размещены с определенным перекрытием друг друга и быть фиксированы больцами;
  • прикрепите к ступеням балясины;
  • к балясинам прикрепите перила.

Также при сборке учтите следующие моменты:

  • основание металлического столба должно располагаться на прочном фундаменте;
  • можно залить основание частично и заложить туда специальные закладные для крепежа опоры;
  • опорную трубу нужно прикреплять к полу болтами;
  • балясина первой ступени должна быть больше остальных по длине и используется в качестве основания на полу;
  • крепление производится на полу, чтобы конструкция была более жесткой.

https://youtube.com/watch?v=Jiox9osqwE0

Специфика и преимущества винтовых лестничных конструкций из дерева

К основным преимуществам винтовых конструкций из дерева можно отнести следующие:

  1. Во-первых, такое сооружение занимает минимум свободного места в помещении. Это объясняется тем, что ступени расположены вокруг основной опоры, поэтому создаётся впечатление, что она как будто висит в воздухе. На сегодняшний день большую популярность начал набирать минимализм, и именно такая конструкция хорошо вписывается в интерьер, который не предусматривает никаких лишних деталей. Самое компактное сооружение может занять максимум полтора квадратных метра свободной площади.
  2. Ещё один из самых основополагающих плюсов – это низкая цена на сооружения, по сравнению с остальными видами.
  3. Эффективность использования не только в частном доме, но и в двухъярусных квартирах, в которых не предусмотрено интенсивное передвижение людей, и поэтому человек может спокойно подниматься на второй этаж.
  4. Ещё один плюс связан с простотой изготовления конструкции и монтажом. Это значит, что практически каждый человек, который имеет хотя бы минимальные навыки в строительстве, сумеет установить такое сооружение у себя дома самостоятельно, без помощи высококвалифицированных специалистов.

В данном видео вы узнаете, как сделать подобную лестницу:

https://youtube.com/watch?v=H_FmMTL7AtI

Перед установкой винтовой лестницы хозяин дома или квартиры должен понимать, что, скорее всего, ступени не будут слишком широкими, но при этом подъем может быть достаточно крутым, что в дальнейшем при неаккуратной ходьбе может спровоцировать травмы.

Чтобы избежать таких проблем, по этой конструкции рекомендуется передвигаться медленно и постоянно смотреть под ноги. Также, чтобы снизить уровень опасности, желательно установить на сооружение надёжные перила

Основной момент, на который должен обращать внимание мастер, – это правильные расчеты забежных ступеней, а также ширина проступи

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Особенности проектирования конструкций

Тип винтовой лестницы Особенности

У стены

В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.

Отдельно стоящая, с защемлением ступенек на опорной стойке

Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.

Отдельно стоящая без центральной опорной стойки

Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.

Опора ступенек на трубу большого диаметра

В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

План-чертеж винтовой лестницы в 3d

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

  • Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
  • Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
  • Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
  • Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;
  • Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
  • Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Деревянная винтовая лестница в нише помещения

Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

Типовая модель винтовой лестницы

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

  • Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
  • Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
  • В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
  • При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
  • Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

Красивые примеры

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

  • Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
  • Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

  • Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
  • Н1 — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
  • h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
  • h1 – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

  • размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + hо = 60..65 см ;
  • возле центрального столба глубина проступи не должна быть меньше 10 см;
  • если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
  • ширина ступени не должна быть меньше 90 см;
  • размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
  • если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
  • толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

  • R = 1,8 метра – внешний радиус;
  • r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
  • Н = 3 м – общая высота;
  • Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L1 ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L1 = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L2 ) вычислим аналогично.

L2 = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L1 и L2 на 19, мы получаем значение глубины проступи у внутреннего края (h1 = 19см) и у внешнего края (h2 = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (Lо ) и глубину проступи (hо ) в этом месте.

Lо = ¾×2πR1. где R1 = 2/3 R = 1,2 м следовательно

Lо = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + hо = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н1 должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

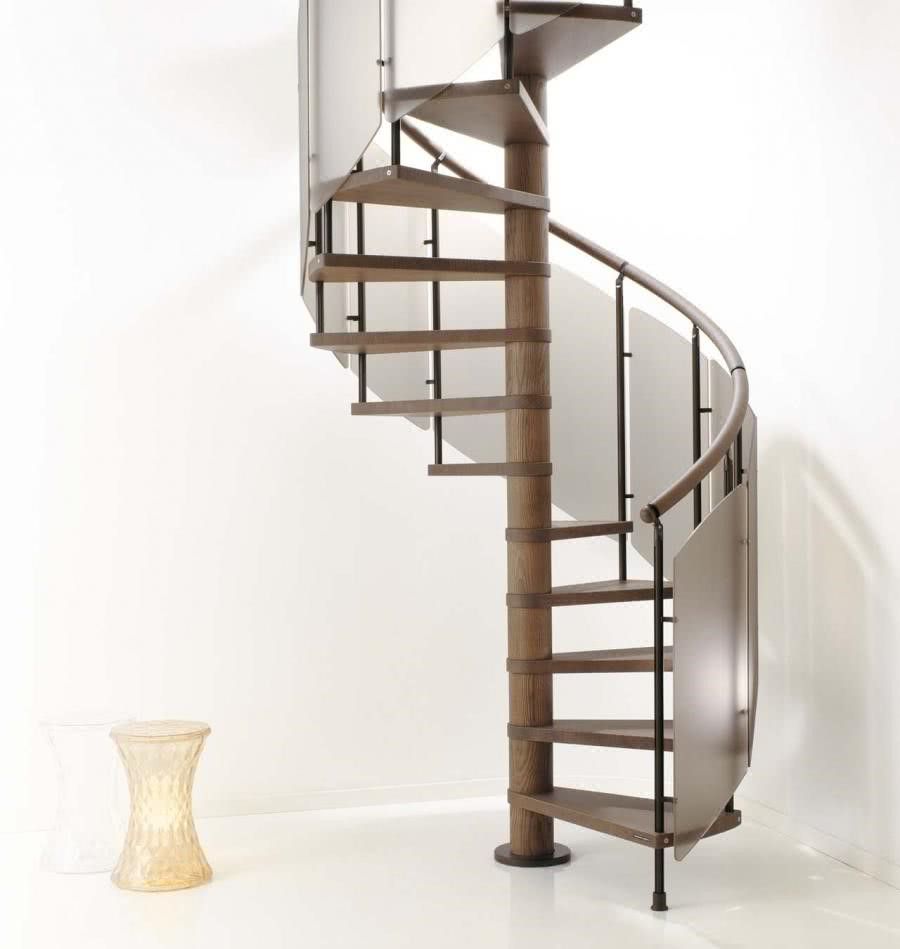

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом
