Калькулятор расчета прямой лестницы на второй этаж

Оглавление

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

H — высота лестницы — как правило определяется высотой этажей Вашего дома
D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным

Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Переносим полученные результаты на реальную тетиву и выпиливаем ступени

Я для своей лестницы получил А=250мм, Б=155мм и Ц=294мм. Глядя на эти числа, я обнаружил, что они все в пределах обычного листа писчей бумаги формата А4. Я взял этот лист и отложил по одной стороне 250, по второй 155 миллиметров. Проверил гипотенузу — все ровно. Тогда я аккуратно вырезал этот треугольник ножницами.

Далее я взял свою тетиву, положил ее на верстак, и накладывая этот треугольник гипотенузой на длинную ровную сторону несколько раз, вычертил всю свою тетиву

После этого я с величайшими предосторожностями выпилил ступени. Для этого я использовал ручную циркулярную пилу и электрический лобзик. Лобзик мне понадобился для подпилов, ибо дисковой пилой делаются и пропилы полукруглые

Для работы циркуляркой мне пришлось сделать особую линейку. Ее я накладывал на линию отреза и крепил к тетиве струбцинами. После этого делал пропил по линейке

Лобзик мне понадобился для подпилов, ибо дисковой пилой делаются и пропилы полукруглые. Для работы циркуляркой мне пришлось сделать особую линейку. Ее я накладывал на линию отреза и крепил к тетиве струбцинами. После этого делал пропил по линейке.

Готовую тетиву, которая, кстати очень сильно облегчилась после пропилов, я подставил к тому месту, где будет лестница и с удовольствием обнаружил, что все сошлось! Но мне легче! У меня высота пролета всего 930мм.

Статья создана 30.07.2015

Особенности монтажа

В общем виде установка лестницы из металлического профиля проводится следующим образом:

Первоначально требуется выбрать вид металлического проката и правильно рассчитать нагрузки для него. При неправильно выбранном материале снижается срок эксплуатации лестницы и существенно падает риск обрушения при подъеме больших грузов.
Собирать каркас можно только если в чертеже предусмотрены все параметры толщин, в том числе облицовки и ступеней. При отсутствии облицовки нужно учитывать, что снижается устойчивость к факторам внешней среды. Внешний вид также будет трудно назвать презентабельным.
При установке в основе для возведения металлопрокатного профиля полками вовнутрь снижается ширина, но существенно увеличивает её прочность. В таком случае ступеньки могут устанавливаться на внутреннюю часть полки. Такой способ крепления достаточно привлекателен внешне за счет закрытого пространства.
Если разместить швеллер для лестниц полками к наружной части, то внешний вид только выиграет. Особенно после окраски внешней части.
Если требуется существенно повысить прочность основы для лестницы, можно дополнительно к нижней части швеллера прикрепить специальные косынки, которые опираются на ступеньки. Это также поможет существенно улучшить характеристики лестницы в краткие сроки если изменился уровень нагрузок или способ эксплуатации.

Простой вариант декора Наиболее высокие требования при монтаже предъявляются к связывающим узлам. Внешние части опор и способы монтажа должны быть способны выдержать максимальные нагрузки. Чтобы скрепить между собой, можно использовать сварку, болты или заклепки. К числу надежных и практичных способов является применение анкерных болтов. После чего можно забетонировать нижние часть лестницы.

11 полезных советов

Избегать перепадов высоты ступеней лестницы. Все они должны быть абсолютно одинаковыми.
Лестничная площадка по ширине должна быть эквивалентной ширине марша.
Прямолинейный фрагмент со степенями по длине не должен быть менее 1,5 м и не превышать 3 м.
Размер ступеней зависит от их количества.
Минимальная ширина лестницы — 0,7 м, что обеспечивает пропуск 1 человека.
Формирование угла наклона зависит от параметров ступеней, но он обязательно должен обеспечивать пропорциональное продвижение человека вперед.
Меньше места занимает лестница с большим углом наклона, но подыматься по ней сложнее.
В идеале ширина перил должна быть эквивалентной 10 см.
Оптимальная высота перил — 90 см, а высота балясины — 80 см. При этом, если предполагается устанавливать ее в паз, то эту цифру немного увеличивают, прибавляя глубину паза.
Опорные стойки по высоте должны равняться соответствующему размеру балясин, но если они устанавливаются не на ступеньки, а на пол, то к этой высоте прибавляется расстояние от ступенек до пола.
Длина перил и лестничного марша эквивалентны друг другу.

Таблица, демонстрирующая взаимосвязь между параметрами ступеней и углом наклона

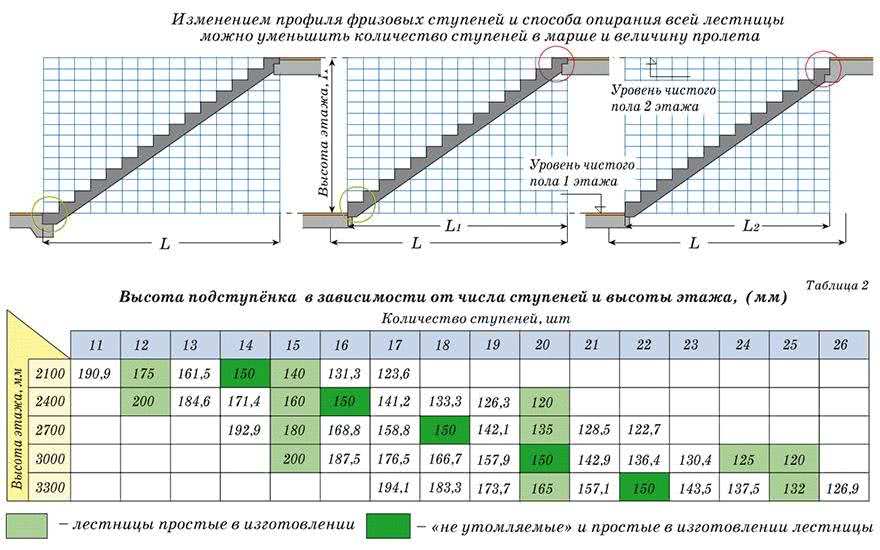

Зависимость высоты подступенка от количества ступеней и высоты потолка

Грамотный расчет убережет вас от ошибок и ненужных переделок, сэкономит время и финансы.

Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу

Инструкция к калькулятору прямой лестницы

Лестницы, представленные на нашем сайте можно разделить на категории по трём зависящим друг от друга критериям:

Габарит по длине

а. Максимальная длина — все ступени размещены на одной паре тетив/косоуров;

б. Средняя длина — ступени размещены на двух парах тетив;

в. Минимальная длина — ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении — изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации, а также при необходимости — рассчитать прямую лестницу онлайн.

Представим, что у нас, например, 12 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма — «Прямая лестница на тетивах», «Прямая лестница на косоурах«. В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Имея все необходимые параметры, выполнить расчет прямой лестницы на второй этаж, будет гораздо проще.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах.

Или Вы можете выбрать «Винтовую лестницу«, которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид. При желании обойтись простой и удобной конструкцией, можно выполнить расчет прямой деревянной лестницы и убедиться в доступности её стоимости, простоте и надёжности проекта.

Данная конструкция актуальная в ситуации, когда Вы хотите простую в изготовлении лестницу, длина бы которой зависела от высоты перемещения (при выдержке критериев удобства) и которая бы не занимала много места по ширине.

Оформление проема

Чтобы увязать проем со стилистикой интерьера первого и второго этажей, а также самой лестницей, следует подобрать для него правильное декоративное оформление. Стандартным вариантом считается шпатлевание поверхности. Для этого используют гипсовую или белую цементную штукатурку и тщательно обрабатывают предварительно выровненную площадь. Прилегающие зоны пола и потолка оформляются таким же образом, как и остальная их часть. А вот внутренний срез можно оставить гладким или же добавить фактурных элементов. В дальнейшем его красят в белый цвет или любой другой, подходящий под окружающие элементы.

Варианты отделки и оформления проема

Другой вариант – использование накладных панелей. С помощью таких элементов можно сэкономить время и силы на выравнивании торцов. Укладываются такие детали с помощью жидких гвоздей. Это очень удобный вариант, так как быстрый монтаж не влияет на качество покрытия. Все зазоры изолируются, а перекрытия остаются под надежной защитой от разрушения.

Выход с лестницы на этаж осуществляется на площадку

Зона возле проделанного в потолке отверстия является небезопасной, так как в темноте или по неосторожности можно оступиться и упасть. Чтобы обезопасить себя и своих детей, а также придать конструкции болеё солидный вид, рекомендуется установить ограждения по периметру просвета

Как именно будет выглядеть конечный результат – субъективное дело каждого. Главное, соблюдать базовые условия, чтобы не пришлось переделывать работу и исправлять свои ошибки в дальнейшем.

Расчет ступеней прямой лестницы: графический способ

Ррасчет ступеней лестничного марша также можно произвести графическим способом. Он является эргономическим, так как в нем используются естественные для человека параметры. Так, длина шага по горизонтальной поверхности составляет в среднем 620 мм, а для легкого поднятия ноги идеальна высота 310 мм. Если на оси х (по горизонтали) отложить определенное количество частей, равных 620 мм, а на оси у (по вертикали) отмерить такое же число частей, равных 310 мм, то благодаря этому, независимо от уклона, можно будет определить габариты ступеней для всех лестничных конструкций.

С этой целью необходимо использовать миллиметровую бумагу (если ее нет, то подойдет обычная бумага в мелкую клеточку), на которой следует начертить оси координат и в подходящем масштабе отмерить на осях отрезки, равные длине шага (на оси х) и высоте подъема (на оси у). Затем нужно соединить полученные точки. Далее необходимо начертить линию уклона лестницы (по углу). После этого через точки пересечений имеющихся на чертеже линий следует провести пунктирные линии, параллельные осям. По полученным линиям нужно начертить линию — «лесенку». В результате можно измерить получившиеся ступени, сделав поправку на масштаб.

Между параметрами ступени (ее шириной и высотой) и уклоном лестницы будет видна определенная зависимость.

При расчете параметров ступеней (высоты подъема, ширины и формы) следует обратить внимание на то, что это размеры ступеней в плане. На самом деле они поддаются корректировке

Например, можно увеличить ширину проступи, соорудив у ступени валик (не рекомендуется, чтобы нависание проступи было больше 50 мм). Также можно выполнить скошенный подступенок (но не более чем на 50 мм) или полностью отказаться от него. Таким образом, всегда можно сделать проступь шире, а лестницу — удобнее в эксплуатации при подъеме. Но безопасность спуска при этом не повышается, так как расчетные размеры ступеней остаются неизменными.

Удобство и безопасность в использовании лестничной конструкции во многом зависит от угла ее подъема, т. е. от относительной величины подъема лестничного марша.

Несмотря на то что угол подъема марша может варьироваться в пределах от 20 до 50°, идеальными будут лестницы, относительная величина подъема лестничного марша которых составляет от 23 до 38°. Пологими можно считать лестничные конструкции с крутизной до 38°, а крутыми — с уклоном в 38-45°. Если уклон будет меньше 23°, то вместо лестницы рекомендуется положить пандус. Если уклон превышает 45°, то желательно изменить тип лестницы, из-за крутизны она может быть приставной или раскладной. Для винтовых сооружений идеальным считается угол подъема 25-35°.

Есть определенная связь между высотой этажа, высотой ступеней и их количеством в зависимости от степени крутизны лестничной конструкции.

При выборе крутизны лестничного марша следует учитывать, что расстояние от верхней плоскости каждой ступени до потолка (высота просвета) согласно строительным нормам не должно составлять менее 1900-2000мм. Чем больше просвет, тем удобнее лестница, особенно для высоких людей. То же самое относится и к лестничным площадкам. Устройство достаточного по размерам просвета избавит от риска удариться головой о потолок, к тому же можно будет забыть и о проблемах с перемещением крупных предметов.

Заключительный раздел статьи посвящен тому, как рассчитать ступени поворотной лестницы .

Правила обустройства

Сделать проем в потолочных перекрытиях не так уж и просто. После того как вы подготовите план и сделаете все необходимые расчеты, вам предстоит не менеё трудная задача. Облегчить строительные работы частично можно, если заранеё разбить все операции на отдельные последовательные пункты.

Итак, правила обустройства лестничного пролета состоят в следующем:

Чтобы сделать качественный проем на второй этаж, для начала вам необходимо расчистить рабочую площадь и снизить нагрузку на перекрытия до минимума. После этого следует наметить контуры конструкции снизу и сверху.
Перед началом работ по демонтажу перекрытий установите усилительные балки на домкрат.
Далеё, снимается часть материала в полу для подготовки фундамента лестницы, если это необходимо. Что касается потолка, его нужно прорезать по контурам и поочередно перерезать балки.
Чтобы верхний этаж не обрушился, поврежденные балки нужно соединить между собой и укрепить таким образом контуры проема. Для того чтобы осталось пространство для дальнейшей отделки, рекомендуется делать просвет немного большим, чем запланировано по проектной схеме. Потолок демонтируется не сразу, а по частям, параллельно укрепляясь новыми балками в прорезанных участках по периметру проема. Для удобства намечаются контрольные точки и по ним просверливаются сквозные отверстия для разметки проема.
Для прилегающей к стене стороны можно использовать монтаж балки непосредственно к стеновым перекрытиям с помощью кронштейна.

Схема устройства проема в различных типах перекрытия

После того как черновые контуры проема будут готовы, приступаем к отделке внутреннего периметра. Для этого чаще всего используют бетонную штукатурку и сетку. Можно также применить металлические профили подходящего размера для того, чтобы было легче вывести ровные углы.

Дальнейшие действия будут связаны непосредственно с монтажом самой лестничной конструкции. Финальная отделка производится лишь после завершения всех черновых работ. Дизайн проема продумывается отдельно и согласовывается с общим интерьером.

Наружные металлические лестницы

Наружные лестницы устанавливаются, исходя из их названия, снаружи дома, они крепятся на стену, а также на опоры. Наружная лестница обычно изготавливается полностью из металла и не отличается особыми изысками и украшениями, особенно, если эта лестница играет роль запасной. Но, если эта лестница парадная, ей требуется соответствующая красивая отделка.

Например, можно использовать следующие варианты:

Подставки для цветов вдоль всей лестницы, в летнее время цветы будут хорошо украшать лестницу

Облицовка ступеней и площадок плиткой, доской, искусственным камнями и т.д., также будет смотреться интересно в интерьере, но все будет зависеть, какой дизайн дома используется

При изготовлении и эксплуатации наружных лестниц, следует большое внимание уделять антикоррозийной обработке, так как ничем не защищённая железная лестница начинает быстро ржаветь. Покрытие должно быть прочным и качественным, лестницу им можно покрыть самостоятельно

Можно и не особо защищать лестницу от ржавчины, при условии, что она находится под крышей, и есть вертикальная обшивка с боков лестницы каким-либо материалом, например, сотовым поликарбонатом.

Стильные и компактные конфигурации лестниц

Маленькие лестницы устанавливают для экономии полезного пространства. При их изготовлении делают так, чтобы ступени располагались максимально близко друг к другу, но перемещаться по ним было удобно. Необходимо тщательно подойти к выбору модели, чтобы установить в своем доме максимально безопасную конструкцию.

Даже такая компактная лестница может выглядеть очень органично

Особое значение имеет форма проема и его ширина. Выбор типа конструкции небольших габаритов зависит именно от этих показателей. Размеры ступеней и уклон лестницы – основные данные, которые стоит учитывать

Важно разобраться, какие виды конструкций лучше всего подходят для маленьких пространств

Одномаршевые

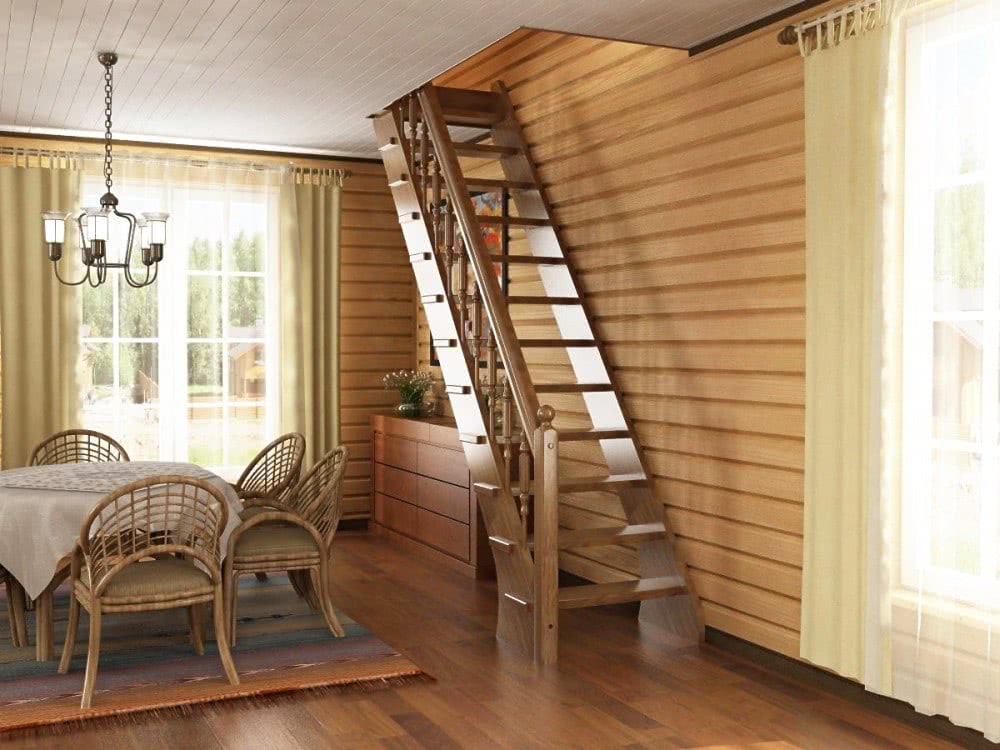

Одномаршевые модели являются самыми простыми. Однако и при установке подобных лестниц на второй этаж можно сэкономить место. Минимальное необходимое место при 3-метровой высоте этажа – 80х180 см.

Простая одномаршевая конструкция

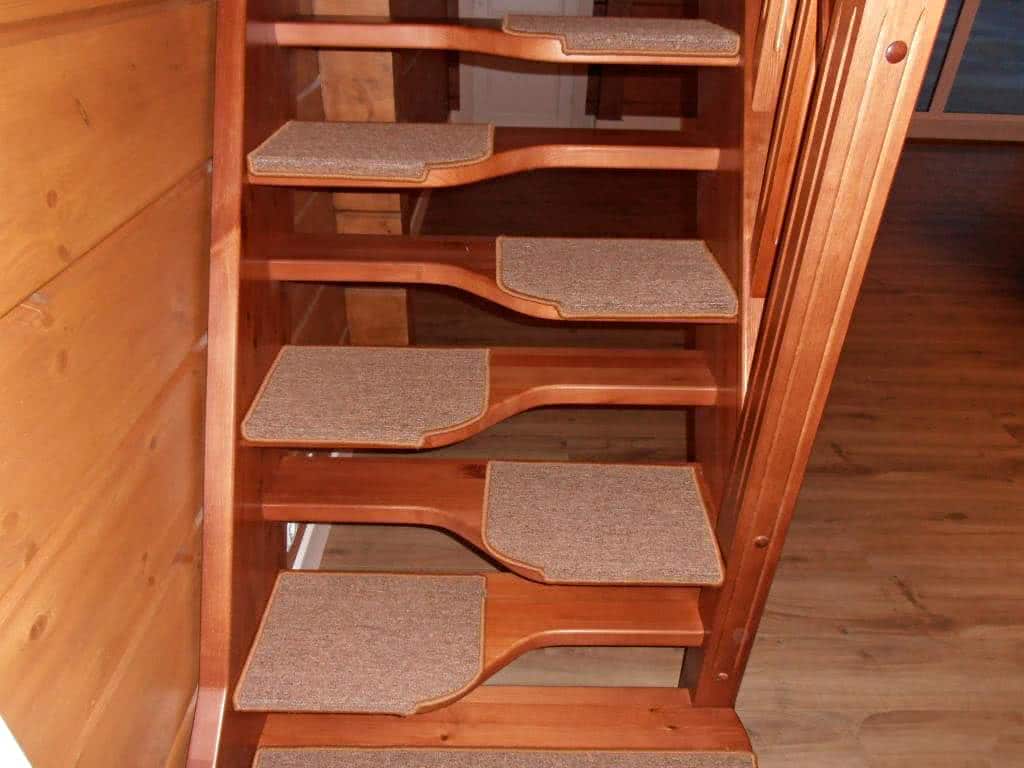

Проектировщики решаются ради этого на различные нестандартные решения. К примеру, к ним относятся модели, в которых сужены проступи с каждой стороны.

Лестничные конструкции с одним маршем также могут быть складными и выдвижными.

Поворотные

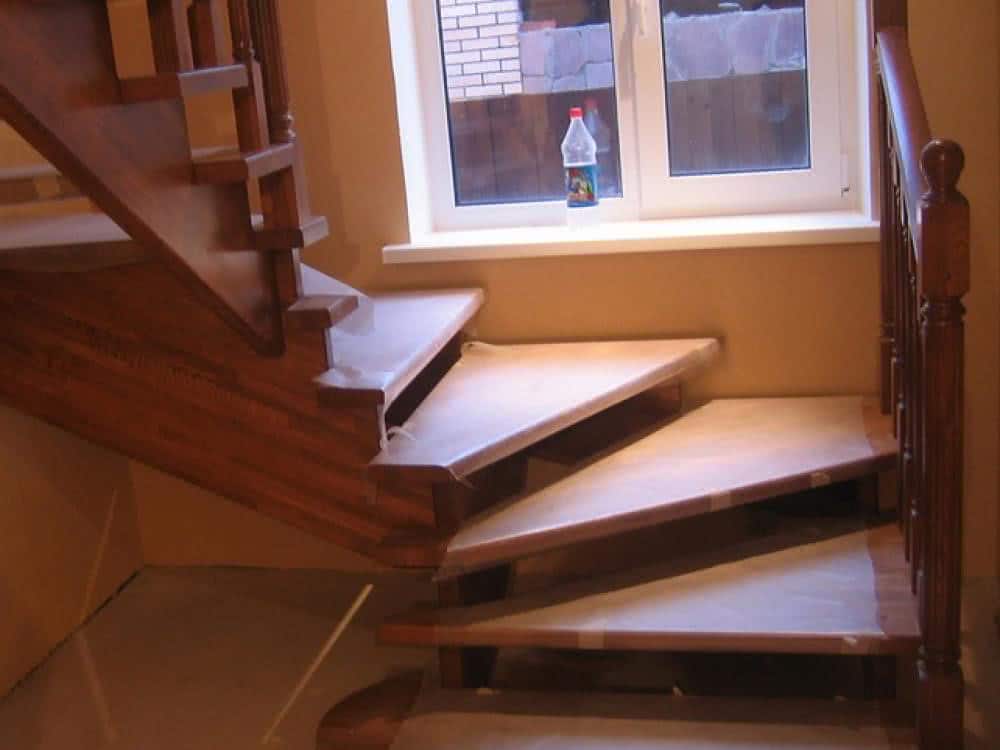

Модели с поворотами маршей устанавливают в углу или у стены. Площадки в них играют роль элемента, необходимого для разворота. Повороты выполняют на 90° или 180°. Двухмаршевые лестницы не занимают много места, но подниматься и спускаться по ним достаточно удобно. Забежные ступени в таких случаях просто незаменимы. Минимальное занимаемое место при 3-метровой высоте этажа – 160х180 см.

Удачное угловое решение для маленькой площади

Благодаря установке такого сооружения узкий проход на второй этаж получается более изящным. В сравнении с прямыми маршами при перемещении приходится менять направление движения. Существуют и другие отличия:

Компактность. Они не занимают много места, а параметры при этом остаются оптимальными.
Удобство – по ним удобно перемещаться даже с крупным предметом в руках.
Эстетичность. Угловые изделия выглядят интересно и аккуратно.
Безопасность. По этому показателю поворотные изделия безопаснее винтовых.

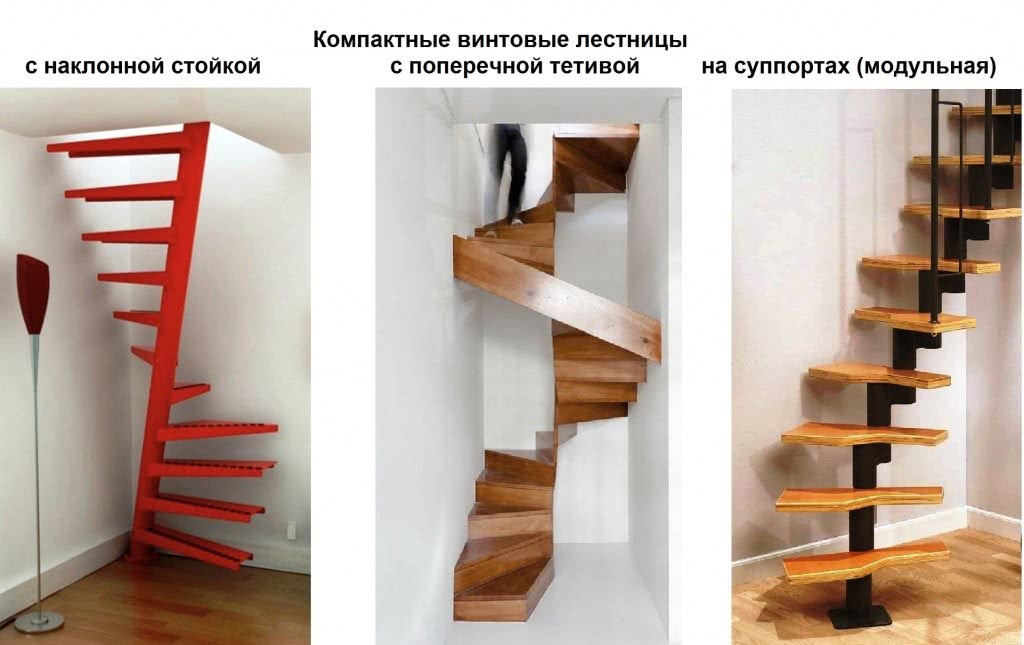

Винтовые

Ступени крепятся к вертикальной стойке по спирали. Одним из главных плюсов винтовых изделий является изящество форм. Создают их из металла или дерева – в любом случае они способны вписаться в современный интерьер.

Однако винтовые изделия имеют и свои недостатки. К примеру, если человек несет в руках крупный предмет, спускаться будет некомфортно. Деревянные модели придают дому атмосферу уюта.

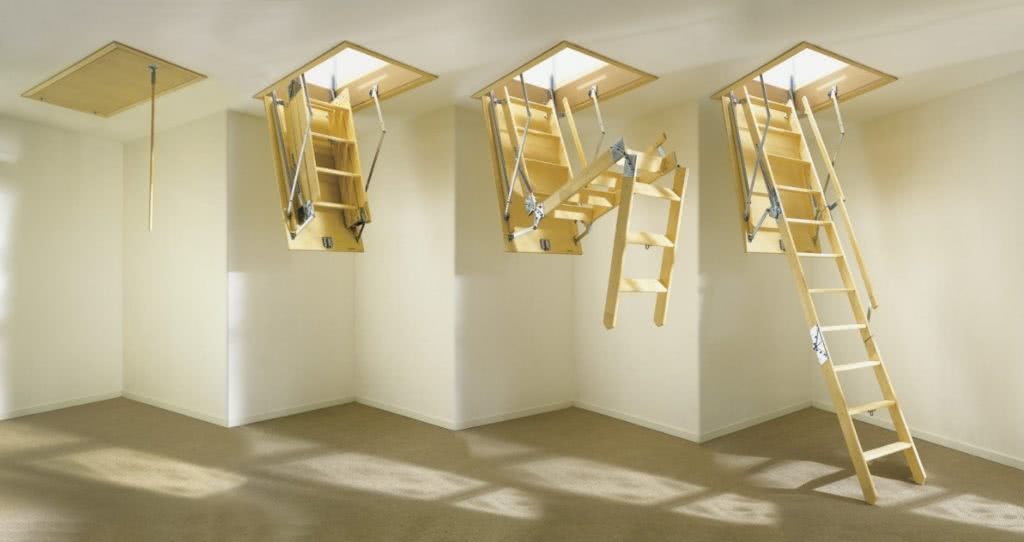

Раскладные

Если подниматься наверх приходится нечасто, лучше установить в загородном доме конструкцию раскладного типа. Она отлично подходит для мансарды. Ее преимуществом является возможность складывания при необходимости. Малогабаритные выдвижные модели прикрепляют к люку на потолке. Можно легко откинуть конструкцию, а затем задвинуть ее обратно. Для обслуживания чердака раскладная конструкция – идеальный вариант.

Допускается устанавливать такую модель в любой зоне дома. Ее выбор зависит лишь от расположения крупногабаритной мебели. Кроме того, установка раскладной модели не сказывается на интерьере.

Существует несколько разновидностей таких изделий:

телескопические;
выдвижные;
откидные;
секционные.

Ширина обычно приближена к показателям обычных приставных конструкций. Как правило, она составляет 60-65 см. При большом уклоне спускаться по ней получится лишь спиной вперед.

При выборе подходящего вида конструкции небольших габаритов смотрят на общий дизайн помещения. Главное, чтобы она была прочной, эргономичной и безопасной. Такую небольшую лестницу для дачи монтируют там, где мансарда используется редко. Эффективно устанавливать подобные конструкции в домах с высотой потолков до 3 м.

Какая оптимальная длина и высота ступеней лестницы

Перед тем, как начать расчет бетонной лестницы возникает множество вопросов, связанных с ее эстетичным видом, дизайном, выбором материала, из которого она будет создана. Но самые главные вопросы, которые требуют решения – это практичность, удобство и безопасность, которые в первую очередь зависят от того, какая оптимальная длина и высота ступеней лестницы будет выбрана.

Существуют общепринятые нормы, обеспечивающие комфортный шаг и удобное движение по подъемной конструкции.

Для обеспечения таких условий длина ступени должна быть равна 300 мм, а ее высота – 150 мм. Такие пропорции давно и успешно опробованы на практике, и основываются на средней длине человеческого шага и многих других параметрах. Отклонения от этих норм даже на сантиметр приводят к ухудшению качества эксплуатации устройства, вам постоянно придется контролировать свои шаги.

К примеру, подъем ступени часто увеличивают в жилых домах или других строениях для экономии полезной площади, соответственно уменьшая их количество, что значительно сокращает площадь, занимаемую лестничным полотном. Однако увеличение стандартного размера даже до 160 мм значительно скажется на эксплуатационных характеристиках. А если этот параметр увеличить до 200 мм, подниматься придется, прилаживая немалые усилия и максимально увеличивая шаг.
В случае уменьшения подъема ступенек, что иногда практикуется в школьных и других детских заведениях, взрослому человеку придется буквально «семенить» ногами и постоянно спотыкаться.

Расчет длины и высоты

Не меньшее значение имеет соблюдение стандартных размеров длины ступеньки. Данный параметр больше 300 мм иногда допускают в торговых центрах, банках и других помещениях общественного назначения с постоянно движущимся потоком людей. Но это также привносит свои неудобства – нестандартная длина заставляет человека делать либо один более широкий шаг, либо несколько мелких на одной подножке. Это, конечно, не критично, но доставляет определенный дискомфорт. В частных домах, опять же для уменьшения габаритов конструкции, иногда делают длину подножки меньше положенной. Это приводит к неустойчивому положению ноги и постоянному спотыканию, вследствие чего увеличивается степень травмоопасности конструкции.

Получить оптимальные параметры ступенек и других элементов подъемной конструкции можно также с помощью формул и тщательных расчетов

Учитывая постоянные динамические нагрузки, которые испытывает лестница во время эксплуатации, особое внимание уделяется именно расчетам по несущей способности

Для этого устройство условно делят на консольные и однопролетные балки, и вычисляют по соответствующим формулам нагрузку на каждую из них. Вычисление нагрузок на марши и площадки производится путем суммирования временных нагрузок, которые на них оказываются, и веса самой конструкции.

Оптимальные параметры подъемных элементов в основном зависят от ширины шага человека и вычисляются с помощью несложной формулы:

Эмпирическим путем выяснено, что при восхождении человек тратит примерно в два раза больше сил, чем при движении по плоскости. Исходя из этого, доказано, что лестница будет безопасной и удобной, если будет верна формула 2a+b = 600÷640 мм, где а — высота подступенка, мм; b – ширина подножки, мм; 600÷640 мм – усредненная длина шага человека по плоскости.

Важным параметром при строительстве является угол наклона конструкции:

Оптимальным значением считается угол от 23º до 45º;
Наклон менее 23º позволяет вместо лестницы соорудить небольшую наклонную площадку – пандус;
Угол более 45º характерен уже не для маршевых, а для приставных устройств.
На лестницах с большим углом наклона – 40º -45º, движение вниз можно осуществлять только спиной вперед.
Для винтовых конструкций наиболее приемлем подъем в 25º -35º.

Угол наклона увеличивают чаще всего для экономии полезной площади, ведь чем более пологой будет конструкция, тем больше места в помещении она займет.

Зная высоту этажа и угол наклона, а также параметры ступеней, их количество проще всего определить графическим путем. Если высота ступеней не определяется целым числом, ее значение можно округлять с точность до миллиметра. Главное, не забыть потом учесть полученные минимальные погрешности. Добавить их лучше к высоте самой нижней ступеньки, чтобы остальные получились одинаковые, так как разные запрещены по технике безопасности.

Подведем итоги

Из всего выше сказанного, можно сделать вывод, что отклоняться от стандартных размеров ступеньки крайне нежелательно, но, при отсутствии других вариантов, допустимыми отклонениями можно считать: для длины – 280-300 мм, для высоты проступи – 140-160 мм.

№2. Делать самому или нанять специалистов?

Оценивая свои силы, надо быть предельно объективным. Если у вас есть достаточный опыт работы со сварочным аппаратом, желание разобраться с принципами расчета лестницы, а также достаточное количество времени и верный помощник, то можно попробовать сделать лестницу из швеллера и уголка своими руками. Если вам предстоит выполнить первый в своей жизни каркас, то лучше отдать предпочтение максимально простой прямой лестнице, так как поворотные и винтовые конструкции – это уже уровень профессионалов.

Если есть хоть малейшие сомнения в своих умениях, лучше сразу обращаться к специалисту. Но и тут, увы, не все так просто, так как есть большая вероятность нарваться на специалистов слишком широкого профиля, которые знают далеко не все детали, касающиеся сооружения лестниц на металлическом каркасе. Обычные сварщики часто также не в состоянии справится с заданием, так как не знают всех нюансов лестничного дела, и итоге созданный ими прочный каркас будет сложно или невозможно обшить деревом.

Лучше всего обратиться в компанию, которая специализируется именно на изготовлении металлических каркасов для лестниц. В Московской области пионером в данном направлении стал «Завод лестниц на металлическом каркасе», который занимается проектированием, изготовлением и монтажом лестниц из уголка, швеллера и профиля, а также обшивает их по желанию заказчика. Ответственное отношение к своей работе позволяет давать гарантию на каркас 10 лет. Все сварные работы происходят в цеху, что экономит время заказчика. Компания выполняет лестницы любой сложности, а чтобы вы были уверены в качестве, можно посетить производство и все увидеть своими глазами.

Вне зависимости от вашего решения делать каркас самостоятельного или заказывать его у специалистов, основные принципы расчета и этапы работ надо знать, ведь дело касается вашего жилища.

Особенности

Решаясь изготовить лестницу у себя дома на второй ил более этаж, надо всё тщательно продумать. Лестница – это достаточно непростая, как кажется на первый взгляд, конструкция. Для её строительства предусмотрены стандарты СНиП и ГОСТ. Учитывая их, вы будете уверены в безопасности и надежности данной конструкции.

Поэтому прежде чем перейти к расчетам, рекомендуем ознакомиться со стандартами:

Уклон – это угол наклона лестничного марша. В жилых зданиях он должен быть от 30 до 40 градусов.
Число ступеней будет зависеть от величины пролета и числа маршей. Их должно быть минимум 3, максимум 16 в двухмаршевой, и 18 в одномаршевой конструкции.
В двухмаршевой модели размер площадки должен быть не менее ширины приводящих к ней маршей.
Шириной проступи является длина от начала ступени до подступенка. Допустима в пределах от 26 до 31 см.
Высота подступенка – это высота между ступеньками. Стандартом считается 17 см, но допускается в пределах 14-17 см.
Шагом считается сумма высоты 1 подступенка и ширины 2 проступи.
Шириной данного изделия является длина всей ступеньки – по стандарту не менее 80 см.
Параметры лестничной клетки должны иметь такую площадь, чтобы в ней могли разойтись два человека и свободно открыть дверь.

Лестница прямая, одномаршевая
