Требования к повороту на марше
Главным принципом при строительстве любой конструкции в доме должна являться безопасность. И лишь потом позволено думать о комфорте. Лестницы с забежными ступенями обязаны в полной мере соответствовать этим двум условиям.
Можно сформулировать технические требования, которые должны сопровождать строительство такой конструкции:
- Соблюдение пропорций. Все ступеньки в марше должны быть одинаковой высоты. Как правило, размер не опускается ниже 100 мм и не превышает 160.
- Угол наклона марша не может быть больше 45 градусов. А оптимальным является число 30. При такой крутизне возможно самое комфортное перемещение.
- Минимальная ширина марша должна составлять 90 см. Ясное дело, что застройщик волен увеличивать этот параметр по своему усмотрению.
- Высота свободного прохода должна устанавливаться в диапазоне от 190 до 200 см. Но стандартные значения могут быть заменены на индивидуальные. Обычно берут показатель роста человека и прибавляют к нему ещё 10 см.
- Обязательно наличие качественных ограждений. Их высота может колебаться от 90 до 120 см.
Надёжное ограждение лестничного маршаИсточник koffkindom.ru
- Лестничный марш на второй этаж должен содержать не больше 16 ступеней. Это обуславливается отсутствием промежуточной площадки для отдыха.
- Нависание проступи забежной ступени не должно превышать 5 см.
Все материалы должны быть качественными и с высоким показателем прочности. А собранная лестница с забежными ступеньками – устойчивой. Это нужно, чтобы она выдерживала вес нескольких человек, одновременно ставших на неё. А к размерам самой забежной ступени предъявляются особые требования.
Государственный стандарт отмечает, что:
- Глубина проступи в самом широком месте не должна превышать 40 см.
- Самое узкое место должно быть не меньше 10 см.
- В центральной части проступь должна иметь 20 см.
Тем, кто собирается строить лестницу с двумя «забежными» поворотами (180 градусов), следует помнить, что между двумя маршами должна быть щель размерами не менее одной четверти от ширины лестничного пролёта. Если пренебречь этими правилами, ступени на повороте будут иметь глубину менее 10 см. А это запрещается правилами безопасности для передвижения.
Грамотный сквозной пролёт между двумя маршамиИсточник monolitmaster.net
Если отказаться от этого сквозного пролёта, а глубину проступи делать стандартную, придётся урезать их количество и увеличивать высоту каждой забежной ступени. Безопасность будет соблюдена, а вот комфортность полностью нарушится. И человеку придётся прилагать дополнительные усилия, чтобы пройти поворот.
Готовые варианты конструкций
Помимо собственного расчета, который для непрофессионала сопряжен с вероятными ошибками и неточностями, при проектировании можно использовать онлайн-калькуляторы и готовые решения.
Первый путь облегчает расчеты, но оставляет вероятность неточности из-за неверных замеров. Однако прикидочный вариант конструкции (с подгонкой деталей по месту) в таком варианте возможен.
Для более быстрого, без проблем, монтажа лучше приобрести готовую модель. Например, забежные лестницы 180:1 представлены в компаниях, производящих такие товары, в двух-трех вариантах как минимум. Комплект для сборки поставляется с инструкцией по установке, подогнанный и проверенный по размерам. Благодаря намеренно упрощенной системе креплений смонтировать такую лестницу может начинающий мастер-ремонтник. Недостатком готового решения являются неизменные размеры – придется подгонять проем под лестницу, а не лестницу под проем. Поэтому приобретать такой комплект лучше на стадии строительства дома, пока есть возможность внести коррективы в компоновку помещений.
Идеально точное соответствие уже возведенному зданию обеспечит лестница с забежными ступенями на заказ. Замеры выполняются профессионально, стоимость монтажа часто входит в общую цену изделия. Поэтому можно не сомневаться – заказывая модель в компании с хорошей репутацией, клиент получит именно то, что хотел.
Расчеты параметров лестницы
Основными параметрами любой лестницы экспертами принято считать:
- Высоту.
- Длину.
- Ширину.
- Угол наклона.
- Число ступеней.
- Высоту проступи.
- Ширину ступени.
- Длину ступени.
В данном видео вы узнаете, как сделать расчёт данной лестницы:
На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.
Высота
Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого
Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет
Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.
Длина лестницы (длина марша)
В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.
Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.
Ширина лестницы
Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:
- Высокий уровень комфортабельности – 1,5 м.
- Среднее значение зоны комфорта – 1-1,2 м.
- Если маршевая лестница расположена вдоль стены – 0,8-1 м.
- Если конструкция является не основной, а вспомогательной – менее 0,8 м.
Расчет ширины лестницы с забежными ступенями:
- Минимальная ширина, допустимая при расчетах – 1,1 м.
Расчет ширины для винтовой конструкции:
- Среднее значение зоны комфорта – 1,4 м.
- Минимальное значение ширины – 1,1 м.
Угол наклона лестницы
Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.
Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.
Не забываем про уклон данной лестницы
Число ступеней лестницы
Расчет для любого варианта конструкции определяется следующими параметрами:
- Высота лестницы.
- Высота проступи.
Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.
Высота проступи или расстояние между ступенями лестницы
Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.
Шаг лестницы (непосредственная ширина ступени)
Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм. Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно
Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.
При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.
Длина ступени
Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.
Это интересно: какая высота ступени самая безопасная?
Проекты и расчеты
Лестницы на второй этаж на косоуре поражают своим многообразием. Каждый домовладелец сможет подобрать идеальный вариант, не только отвечающий всем современным требованиям надежности и безопасности, но и украшающий интерьер, добавляющий ему некой помпезности, быть может, роскоши. Наиболее распространенными вариантами в наши дни является крепление лестничного марша на:
- одну балку (центральный косоур) – эффектный вариант, идеальный для обустройства современного интерьера в стиле модерн или хай-тек. Требует тщательных расчетов, особого подхода к выбору используемых материалов. В этом случае стоит остановить свой выбор на железобетонном косоуре, отвечающим за надежность конструкции и безопасность перемещения по лестнице данного типа;
- две балки – в этом случае можно использовать косоуры, как из дерева, так и металла. Такой вариант уместен для довольно широких лестничных пролетов, так как не отличается компактностью;
- три балки – возможность усилить конструкция для возможности эффектной отделки лестничного марша, например, с использованием массива дерева, ковки, натурального камня.
Расчет косоура — отдельная тема, пренебрегать которой уж точно не стоит. Если вы строите дом своими силами, предполагаете постоянно проживать в нем или же использовать в качестве дачи, наверняка предусматриваете наличие нескольких этажей. Какой бы материал для строительства лестницы в итоге не использовался, чаще всего роль каркаса выполняет именно металл. Предпочтение ему современные домовладельцы отдают только лишь потому, что в надежности и долговечности его нет повода сомневаться. Лестница на металлических косоурах – действительно самый популярный на сегодняшний день вариант. Давайте рассмотрим основные тонкости расчетов конструкции на ее примере. Для того чтобы построить действительно выносливую и безопасную лестницу, необходимо более основательно подойти к расчетам. Типовые чертежи косоуров станут для вас неплохим подспорьем, однако основные размеры будут все-таки индивидуальны в каждом конкретном случае. В процессе расчетов необходимо учесть:
- ширину лестничного марша ;
- массу каждой ступени ;
- предполагаемую нагрузку ;
- число косоуров (один, два или три);
- длину лестничного марша – чаще всего для простоты и удобства берут не длину марша, а его проекцию (берем точку начала марша, с помощью отвеса определяем точку окончания марша, после чего определяем расстояние между ними);
- величину подъема марша – вертикальное расстояние от точки начала до точки окончания марша.
Если обратить внимание на то, как косуор выглядит сбоку, можно заметить, что он напоминает прямоугольный треугольник. Достаточно вспомнить простейшие законы тригонометрии, чтобы определить длину опорной балки
Для этого воспользуемся теоремой Пифагора: к полученному в результате измерений квадрату длины проекции лестничного марша прибавить квадрат величины подъема, в итоге и получится квадрат искомой длины косоура. Для дальнейших расчетов, в частности определения максимально допустимой нагрузки, нам придется определить значение еще рада величин:
- угол подъема – величину подъема, делим на величину проекции длины марша;
- число ступеней – величина проекции длины марша делим на шаг каждой ступени;
- высота проступи – величина подъема марша делится на число ступеней.
Полученных данных вполне достаточно для того чтобы определить максимально допустимую нагрузку, осуществляемую на опорную балку. Сама нагрузка представлена несколькими элементами:
- постоянная – масса всех ступеней лестницы;
- переменная – максимально возможная масса людей и грузов, которые могут находиться на конструкции одновременно. Помните о том, что величина должна быть максимальной, ни в коем случае не занижайте ее значение.
Таким образом, нам удастся определить, какую нагрузку должна регулярно выдерживать опорная конструкция.
Материалы для изготовления
При выборе материалов для производства можно ориентироваться просто на понравившееся фото, которое удается найти в каталоге строительной фирмы, в журнале или в интернете, но обычно хозяин дома исходит главным образом из собственных вкусовых предпочтений или финансовых возможностей, дизайнеры ориентируются на общую концепцию оформления интерьера.
Красное дерево – отличный выбор для поворотной лестницы
Основанием обычно служат косоуры или тетивы. С одной стороны в качестве опоры используется стена, с другой стороны – косоур или тетива, как и у обычных прямоугольных лестниц. В местах поворота производится дополнительное крепление к опорным столбам, которые устанавливаются на первом этаже и достигают высоты или второго этажа, где производится второе укрепление столба, или только до высоты самого поворота, имея только нижнюю точку фиксации. Соответственно, при повороте на 90 градусов достаточно только одного столба между этажами, при повороте на 180 – нужно два. Столб обычно изготавливают из металлической балки или толстого бревна. Ширина сечения зависит от радиуса поворота лестницы. В дальнейшем столб можно покрасить или задекорировать как-то иначе – все зависит от интерьера и общего дизайна помещения.
Косоуры или тетивы стандартно производятся из металла или дерева. Материалами для изготовления ступеней могут служить:
Главное отличие забежных ступеней перед обычными прямоугольными является их трапецевидная форма. Пространство между ступеней может быть заполнено подступеньками, но можно обойтись и без них.
Очень простая и стильная деревянная лестница с забежными ступенями
Редко, но все же иногда можно встретить конструкции которые полностью выполнены из железобетона или кирпича, но они выглядят очень громоздкими и малопривлекательными. К тому же, такие лестницы не дают возможности осуществить полный поворот на 180 градусов. Разновидностей лестниц очень много, достаточно просто просмотреть фото из каталогов специализированных фирм. Такие конструкции очень часто можно встретить в загородных домах, коттеджах, в городских многоуровневых квартирах, в офисных зданиях и торговых центрах. Изготовить такую лестницу своими руками несколько труднее, чем обычную прямолинейную, но вполне возможно. Однако прежде чем приступать к строительству лучше заранее проконсультироваться со специалистом, чтобы не допустить ошибок при проектировании лестничных ступеней по ГОСТ .
Необходимый инвентарь
Основными инструментами и материалом, которые используются для сооружения деревянной лестницы на косоурах своими руками, являются:
- Древесина для создания опорных элементов. Ее толщина должна быть не менее 6 мм;
- Готовые ступени или доски для их изготовления;
- Карандаш и линейка-угольник, для нанесения разметок на древесину;
- Рулетка;
- Анкерные болты;
- Тяжи;
- Уровень;
- Деревянные закругленные брусья или ламели. Из них будут сооружаться перила;
- Электролобзик;
- Саморезы;
- Шуруповерт или отвертка.

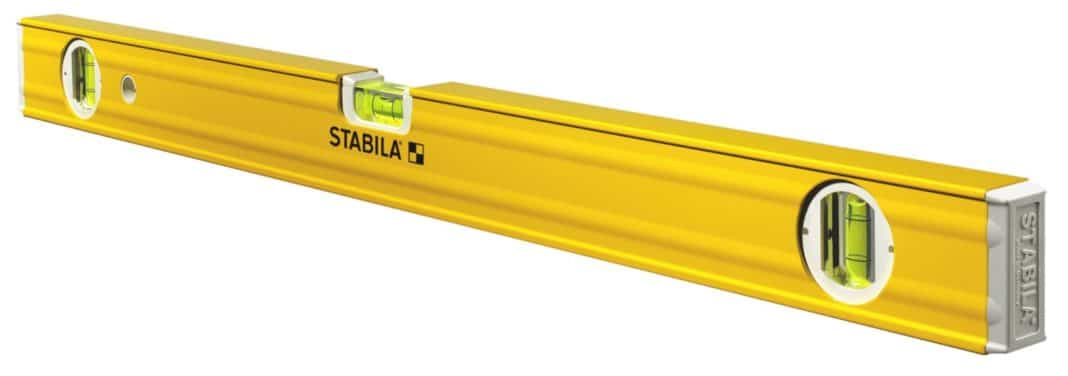

Для монтажа лестницы на косоурах понадобится уровень
Также для обрезки древесины может использоваться пила, ножовка по дереву и даже болгарка. Для надежности фиксации ступеней, дополнительно может использоваться столярный клей. А при сооружении ступеней закрытого типа фиксация проступи с подступенником производится с помощью саморезов и металлических уголков.
Каким критериям должны соответствовать лестницы
Главный принцип, которому отвечает любое изделие – безопасность. При этом использование сооружения должно быть комфортным. Данные ступени обладают сложной конструкцией, соответствующей обоим требованиям.
Лестница отвечает таким критериям:
В установке устройства базовым является пропорциональность. Ступеньки обязаны находиться на одинаковом расстоянии одна от другой по длине всего пролета
Стандартное расстояние не больше 160 миллиметров, но при этом не меньше 100.
Поступи предоставляется повышенное внимание. На тесных участках советуют расстояние в 100 миллиметров
В центре глубина составляет 200, на широких не превышают 400.
Непременно должны быть перила высочайшего качества. Высота лестничного ограждения обладает амплитудой от 900 миллиметров до 1200.
Ширина пролета начинается от 900 миллиметров. Данный критерий зависит от индивидуальных, конструктивных свойств лестничной модели. При желании критерий увеличивают.
Диапазон вышины устанавливается 190-200 сантиметров. Уровень зависит от человеческого роста, цифра может варьироваться. Оптимальный параметр рассчитывается по следующей формуле: к росту человека добавить 100 миллиметров.
Максимальный угол наклона не выше 45 градусов. Комфортный составляет 30 градусов.
Численность ступеней обычно от 15 до 18 штук.
Изделие должно быть способным выдержать большую массу, изготовлено из прочного материала, быть устойчивым.
Максимальное нависание поступи составляет 5 миллиметров.
Учитывая все вышеперечисленные технические требования, устройство будет комфортным, безопасным. Не стоит забывать о критериях ГОСТа:
- глубина – 40 сантиметров;
- максимальная глубина – 10 сантиметров;
- глубина центра – 20 сантиметров;
- высота перекрытия – минимум 2 метра.
Расчет лестницы с забежными ступенями
Определить геометрию конструкции можно вручную или с помощью онлайн-калькулятора. В любом случае нужно найти необходимое количество нижних, поворотных и прямых ступеней, длину и высоту проема, ширину лестницы. Учитывается толщина проступи и тетивы, выступ края детали за проступенок.
Методы расчета забежных лестниц
Для определения габаритов ступеней, крутизны и радиуса закругления применяют несколько способов расчета:
- Графический упрощенный. Используется для расчета лестниц с поворотом на 90° или 180°. На чертеже, выполненном в масштабе, проводят центральную линию, которая соответствует траектории движения. Ее разбивают на одинаковые по размеру проступи согласно количеству ступеней и глубине, выдерживая ограничения по ширине узкой и широкой части.
- Метод пропорций. Применяется при расчете более плавного изгиба забежной лестницы. Часть проступей прямого марша изменяют на клиновидные. При такой раскладке перемещаться гораздо удобнее, так как нет резкого перехода на винтовой промежуток подъема.
- Датский метод. В результате построений получается проекция с отрезками, равными длинам узких сторон ступеней. Их переносят на чертеж. После пересчета из масштабных величин получают нужные натуральные размеры.
Применяют и другие методы расчета — подъема линий или развертки. Они требуют точных графических построений и знания законов геометрии.
Расчет угла подъема и величины проема
Самый распространенный вариант забежной конструкции — два прямых марша, расположенных перпендикулярно друг другу в углу помещения. Наиболее комфортный уклон определяет соотношение 1:2-1:1,75 или 30° в угловых единицах.
Примерное количество проступей находят делением высоты проема с учетом плиты или балки перекрытия на рекомендуемый вертикальный размер ступени. Например, в комнате высотой 3 м нужно будет разместить 3/0,15=20 ступенек минус одна (подъем на пол второго этажа).
Графический расчет на бумаге проводят по схеме:
- Проводят окружность радиусом, равным ширине марша.
- Размечают на чертеже оба марша с количеством ступеней, полученных предварительным подсчетом — делением высоты этажа на размер подступенка.
- Из точки желаемого начала закругления прочерчивают линии, перпендикулярные маршам. Их пересечение обозначают точкой А.
- Соединяют прямой точку А с центром окружности. Это — ось пропорций.
- Проводят линию через середину маршей и окружности, разбивают на винтовом промежутке на отрезки равной длины, соответствующие ширине ступени. Обычно, это 3-4 участка.
- Соединяют точку А с точками пересечения центральной линии по граням проступей. При построении контролируют ширину участка, соответствующего узкой стороне клина.
- Если он в переводе из масштаба меньше 10 см, точку А нужно выбрать заново. Отступают еще на несколько ступеней и проводят построения.
Можно увеличить количество забежных ступеней на закругленном участке, если марш достаточно широкий. Тогда условие, при котором узкий край проступи не менее 10 см, сохранится. В результате должна получиться фигура, соответствующая заданным требованиям. Размеры проема для лестницы жестко завязаны с углом наклона. Чем круче конструкция, тем меньше должна быть величина отверстия в потолке.
Определить границы люка можно на чертеже готовой лестницы, измерив расстояние между проступью и низом перекрытия. Если высота меньше 2 м, корректируют величину проема тремя способами — отодвигают плиту или балку (что часто невозможно), увеличивают уклон прямого марша (не всегда удается добиться комфортного угла подъема) или добавляют количество забежных ступеней вплоть до винтового варианта.
Вычисление количества обычных и забежных ступеней
На чертеже выделяют контуры каждого элемента. Теперь можно определить количество прямоугольных и клиновидных проступей. Но спешить с раскройкой материала не стоит. Лучше окончательно подогнать детали на месте.
Для вычисления точного количества обычных и забежных ступеней можно дополнительно воспользоваться онлайн-калькулятором. В поле для ввода указывают высоту помещения, длину стены, вдоль которой будет располагаться лестница, число поворотных и нижних проступей, ширину марша, толщину пиломатериалов.
После получения результатов, их сравнивают с вычисленными вручную. Они должны быть примерно равными. Затем приступают к изготовлению деталей и монтажу забежной лестницы своими руками. Можно приобрести готовый вариант, подходящий по размерам и характеристикам.
Описание и особенности
Лестница с забежными ступенями представляет из себя маршевую лестницу с поворотом на 90 или 180 градусов. Ее особенностью являются забежные ступени, позволяющие значительно сэкономить площадь которую занимает лестница после установки. Забежные ступени устанавливаются в месте поворота лестницы вместо промежуточной площадки.
Лестница с забежными ступенями и поворотом 90 градусовЛестница с забежными ступенями и поворотом 180 градусов
Рассмотрим основные преимущества и недостатки. К плюсам лестниц такой конструкции можно отнести:
- занимают мало места
- эстетическая привлекательность
- визуально делают помещение шире
к минусам:
- сложность расчетов
- забежные ступени уже обычных, что вызывает неудобства
- повышенная травмоопасность
Деревянные
Начать следует, пожалуй, именно с деревянных моделей. В этом случае забежные ступени для поворотных деревянных лестниц изготавливаются из того же материала, что и рядовые. Нюансы касаются в основном этапа проектирования и распила деталей.
Самым популярным материалом для изготовления лестницы с забежными ступенями является дерево
Для того чтобы сделать деревянную забежную ступень своими руками, вам понадобится доска подходящего размера. Для расчета размеров деталей между собой комбинируются данные формул и графические схемы. Из доски выпиливается деталь соответствующих параметров.
Схема изготовления деревянной лестницы с забежными ступенями
Для крепления деревянных ступеней подобной конфигурации в основном используется два метода:
- Балка. В качестве опоры выступает вертикальный элемент. Обычно это балка сечением 100-150 мм. Для того чтобы зафиксировать на ней ступень, используется метод врубки. В балке вырезается углубление, в которое в дальнейшем вставляется меньший по ширине край забежной ступени.
- Косоуры. Здесь процесс установки несколько сложнее. Для того чтобы лестница имела нормальный вид, нужно выпилить из досок косоуры с подходящими зубцами. На внутренней части они будут меньшими по размеру и, соответственно, большими с наружной стороны. После установки косоуров на них укладываются деревянные ступени в соответствии с проделанными выемками.
Также возможно комбинирование этих двух методов: с внутренней (узкой) стороны ступеней устанавливается балка, а с наружной (широкой) – косоуры. Дополнительно расстояние между проступями закрывается подступенками.
Этапы монтажа забежных ступеней деревянной лестницы с креплением на балке и косоуре
Самостоятельное изготовление
Самая трудоемкая часть работы при самостоятельном изготовлении будет заключаться в подготовительной части. Сначала потребуется время, чтобы сделать детали лестницы. Начинают работу с изготовления ступеней и подступенков.
По чертежам делают ровные и поворотные ступени. В самой узкой части поворотной ступени вырезают уголки. Для монтажа каждой ступеньки понадобятся четыре уголка для крепления и по два подпорных брусья на каждую из них.
После делается лекало. С его помощью на тетиве или лестничном косоуре производят разметку. В заключение изготавливают опорные столбы. Именно они выступают в качестве опоры для косоуров или тетивы.
Установка поворотной лестницы производится на каркас при каркасном методе. В случае использования косоуров ее ставят на косоуры. В зависимости от конструкции лестницы, косоур возможен один в центральной части лестницы. Их также может быть два, если они установлены по бокам, или три: два боковых и один центральный элемент.
Тетива представляет собой балку, удерживающую ступени. Ступени вставляются в пазы, заранее выпиленные по бокам доски. Косоур отличается от тетивы тем, что опорная часть для ступени выпиливается в верхнем слое доски, а ступени укладываются поверх опоры.
Монтаж начинают с крепления пристенного косоура. Его фиксируют на стене винтами. Опорные столбы устанавливают вторым этапом. Лучше всего их забетонировать. На них монтируется внешний косоур.
Ступени как непрерывное полотно изготавливаются похожими друг на друга. Монтаж начинают с установки стандартных частей, а затем устанавливают забежные элементы.
Самую узкую их часть фиксируют на опоре.
Все ступени крепятся горизонтально. Тетиву (косоур) и ступени соединяют посредством металлического уголка (4 шт. ) и опорного бруса (2 шт. ). При установке корректируются все погрешности, которые впоследствии будут влиять на надежность и прочность конструкции.
После монтажа горизонтальных делают угловые ступени. К опоре они должны прилегать очень плотно. Если не удается зафиксировать ступень очень плотно, то лучше ее заменить, сделав новый элемент.
За установкой ступеней проводится монтаж подступенков. Их крепят снаружи или внутри ступени. Следующим этапом идет установка проступей. Их монтируют аналогично подступенкам.
В заключительной части монтажа лестницы делают ограждения (балясины) и сами перила.
Фиксируют их при помощи опорных столбов и стальных шпилек. Затем делают балясины. Для их монтажа используют шканты. В проступи сверлят отверстия и заливают клеем.
Далее при помощи инструмента (киянки) забивают шканты в отверстия. В нижней части балясины сверлят аналогичное отверстие и производят ее насадку на шкант. Таким образом формируются перила. После всю лестницу красят и покрывают лаком. На этом работы по монтажу заканчиваются.
Виды забежной лестницы
Угол поворота определяет, к какому виду относится конструкция. Всего выделяют 3 вида:
- С одним поворотом на 90 градусов – Г-образная. Чаще устанавливают в углу помещения, где смотрятся компактно.
- С двумя поворотами на 180 градусов – П-образная. Подходит для установки, когда стена не служит опорой для лестницы. Как в случае с винтовой, например.
- Количество поворотов индивидуально, произвольно, объединяет несколько видов.
Также лестницы делят на типы по материалу изготовления. Существуют стеклянные металлические, деревянные и бетонные конструкции. Мы отдаем предпочтение последним. Почему?
Построение поворотной лестницы под прямым углом своими руками
Конструкция, сделанная своими руками, где перила поворачиваются под прямым углом, выстраивается аналогично лестнице с поворотом на 180 градусов. За основу можно брать расчеты сооружения с поворотом на 180 градусов, начиная с определения точки «а» и обозначения отрезка АС. Можно расположить забежные ступени, отталкиваясь от одного из двух вариантов:
- Поделить угловые ступеньки пополам посредством отрезка АС;
- Прислонить края двух соседних к черте АС.
По аналогии с моделью с поворотом на 180 градусов, в данном варианте необходимо начертить отрезок АС, после чего на поворотном элементе делают отрезки по ширине. После этого высчитывают забежные ступени на второй этаж. Представим, что в данном случае они имеют номера от первого по четвертый. Конструкция выстраивается таким образом, чтобы в верхней точке четвертой из забежных ступеней был отложен отрезок ЕВ
При этом важно убедиться, что точка В является пересечением линий СА и ЕВ. Черта AD берет вое начало в точке А, от которой и откладывают метки со второй по четвертую
Линия А2 должна разделяться на две одинаковых половины. Отрезок 3-4 делят на три одинаковых части, а линию 3-4 — на четыре. Измерения можно вести в сантиметрах или дециметрах.
На заключительном этапе работ точки 4 и В соединяют между собой. Параллельно полученной черте В4 проводят две линии, которые берут начало в точках 2 и 3. Каждый из образованных отрезков должен иметь точки пересечения с АВ. Полученные на отрезке АВ точки необходимо соединить с чертой АС. В ходе таких манипуляций мы получили контур, который примут забежные ступени на второй этаж. Данные расчеты подходят для случаев, когда линия АС делит ступень пополам. Ход последующих этапов будем рассматривать на примере построения лестницы под проем, ширина которого равна 930 мм и длина – 2294 мм при высоте перекрытия, равной 2294 мм.
В данном случае лестница на второй этаж выстраивается таким образом, чтобы величина марша состояла из 8 ступеней. Конструкция нижнего марша поворотной лестницы своими руками включает 2, а следующие 3 являются забежными. Угол, под которым поворачивают элементы, составляет 30 градусов.
В классическом случае лестница своими руками будет изготовлена из дерева и имеет два марша. Для ее изготовления потребуется два косоура. Каждый косоур принимает размеры, равные 50х300х3000 мм. Первый косоур должен быть прикреплен к опорной конструкции. Столб принимает размеры 100х100х2500 мм. Второй косоур монтируется на поверхности стены. Как сделать саму площадку своими руками? Мастера утверждают, что удобнее сделать поворотную конструкцию своими руками с площадкой габаритами 900х900х40 мм. При этом поворотная лестница должна иметь планки с параметрами 900х300х40 мм. В дальнейшем из этих досок мы будем вырезать забежные, а также балясины. Выполнение работ начинается с создания косоуров.
Чтобы изготовить косоуры для поворотной лестницы, необходимо своими руками сделать шаблон в виде прямоугольного треугольника, катеты у которого равны. Один из них соответствует ширине подступенка, а второй — глубине проступи. Теперь готовый шаблон располагают на направляющей, чтобы разметить косоур и избавиться от лишнего места при помощи циркулярной пилы. Косоур должен иметь ширину в самой узкой части не менее 15 см.
Прежде чем устанавливать опорный столб, следует сделать в нем паз. Этот паз необходим, чтобы в дальнейшем зафиксировать в нем косоур. Опорный столб нужен в качестве основания забежных ступеней и распорки для косоура.
Виды Г-образных пролетов

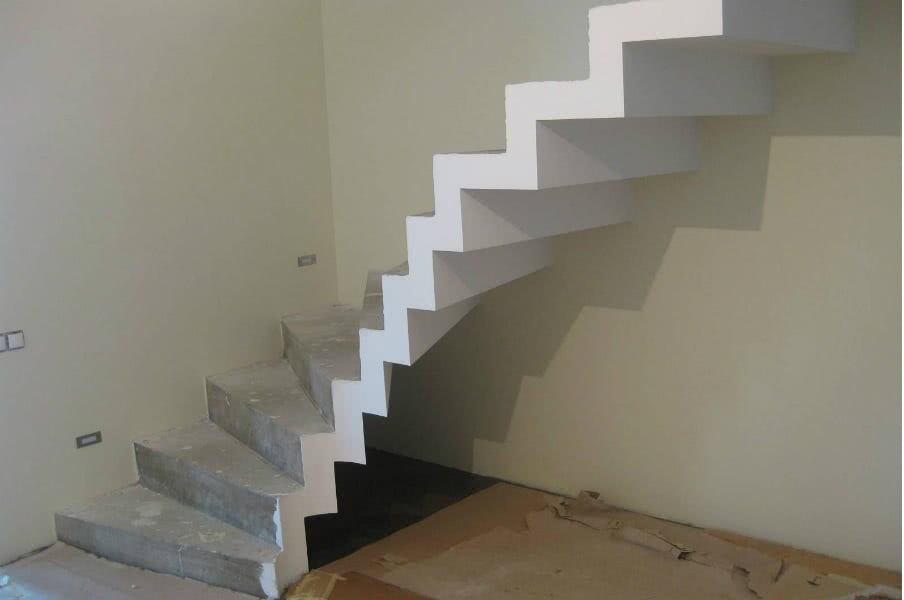

Г-образная конструкция представляет собой лестницу с двумя маршами одинаковой или разной длины, пристроенную к стенам в углу здания. Чаще всего встречается конфигурация с коротким нижним и длинным верхним маршем. Существует 2 вида таких сооружений:
- лестница с переходной площадкой между маршами;
- с поворотными ступенями, которые называют забежными.
Схема сборки лестницы с забежными ступенями.
Конструкция с площадкой проще в исполнении и безопаснее во всех смыслах. Но устройство площадки отнимет не менее 1 м полезной площади, что считается недостатком. Когда же вместо площадки сделаны ступеньки, обеспечивающие одновременно подъем и поворот на 90 градусов, то вся выделенная под сооружение площадь используется эффективно. Кроме того, подъем с забежными ступеньками придает конструкции элегантности и эстетичности. Но здесь кроются и недостатки:
- расчет размеров поворотных элементов лестницы довольно сложен;
- сооружение немного проигрывает по безопасности традиционной площадке из-за клиновидной формы ступеней на повороте;
- при спуске может возникнуть ощущение дискомфорта, вызываемое зауженной частью ступенек.
Дискомфорт возникает на психологическом уровне у многих людей, хотя и не у всех. Когда человек спускается по лестнице и доходит до клиновидных забежных ступенек, у него может возникнуть чувство, что ему будет некуда поставить ногу. Так что перед строительством подобного марша стоит посоветоваться с членами семьи и принять совместное решение. Другой вариант — выполнять поворот лестничного пролета на небольшой высоте, сделав первый марш из 3-4 ступеней.
