Циркулярная пила своими руками

Лучшие модели станков

Описываемую технику на рынке предлагают как изготовители строительного инструмента, так и специализированные производители промышленного оборудования. В начальном сегменте стоит выделить отечественные агрегаты и, в частности, «Энкор Корвет 8-31». Это модель мощностью 1200 Вт и массой 10 кг, которая оптимально подойдет для бытовых задач.

В среднем классе широко представлены импортные агрегаты «Бош», «Метабо», Макита», Хитачи» и т. д. К примеру, немецкая модель от «Бош» в исполнении GTS 10 XC демонстрирует пример сбалансированного по характеристикам станка мощностью 2100 Вт, который обеспечивает пропил до 80 мм. Если нужен циркулярный станок по дереву универсального назначения для косого и прямого распила, то этот вариант подойдет лучше всех.

Если же требуется высокопроизводительная техника для мебельной фабрики, к примеру, то следует обращаться к профессиональным специализированным машинам. Зарекомендовавшая себя марка Powermatic предлагает для таких нужд модель PM1000, пазовальный 200-миллиметровый диск которой справляется с заготовками в разных конфигурациях резки, независимо от твердости древесины.

Советы и техника безопасности

В ходе работы следует придерживаться рекомендаций специалистов.

• нельзя работать с древесиной, в которой присутствуют металлические фрагменты (гвозди, саморезы и т. д.);
• разметка материала возможна только при наличии специальных фиксаторов или подложек (особенно это касается длинных досок и бруса);
• доски и брус от двух метров длиной должны обрабатывать два человека;
• при работе с диском не должно применяться резких движений или толчков, в противном случае – устройство может заклинить, оно может сломаться;
• если материал имеет размеры от 42 см, то рекомендуется использовать специальный толкатель;
• если древесина неоднородна (есть сучья и узлы), то ее необходимой перед работой распустить;
• следует всегда пользоваться перчатками: как во время работы, так и во время очистки агрегата;
• нельзя накапливать древесные отходы на станке – это может вызвать пожар или короткое замыкание.

На станке нельзя работать при таких обстоятельствах:

• нет направляющей шины;
• нет кожуха;
• слишком широкая щель (от 10 мм);
• нет предохранителей (расклинивающий резец, задерживающие пальцы), которые уберегают работника от сорвавшейся заготовки;
• высота расклинивающего ножа превышает высоту пильного диска (от 6 мм), расстояние его монтажа (17-110 мм).

О том, как сделать циркулярную пилу своими руками, смотрите в следующем видео.

Станок с маятниковой подвеской двигателя

Это более совершенный вид циркулярной пилы. Маятниковый подвес циркулярки обеспечивает плавный ход работы инструмента, при работе нет рывков, а ремень натягивается более сильно. Такая самодельная циркулярная пила меньше вибрирует, что сказывается на качестве работы и на долговечности узлов самого станка. Сам маятник представляет собой закрепленную с одной стороны платформу, на которой установлен двигатель. Второй конец платформы подпружинен. При включении двигателя платформа гасит колебания, и под действием вращения вала электродвигатель натягивает ремень.

Как видно собрать простую настольную циркулярную пилу своими руками относительно просто. Двигатель от стиральной машины и вал от старой болгарки это основные и самые дорогостоящие детали этого станка, все остальное можно сделать из подручных материалов. В результате получается незаменимое устройство, которое в случае необходимости можно доработать под свои потребности добавив необходимые устройства и приспособления.

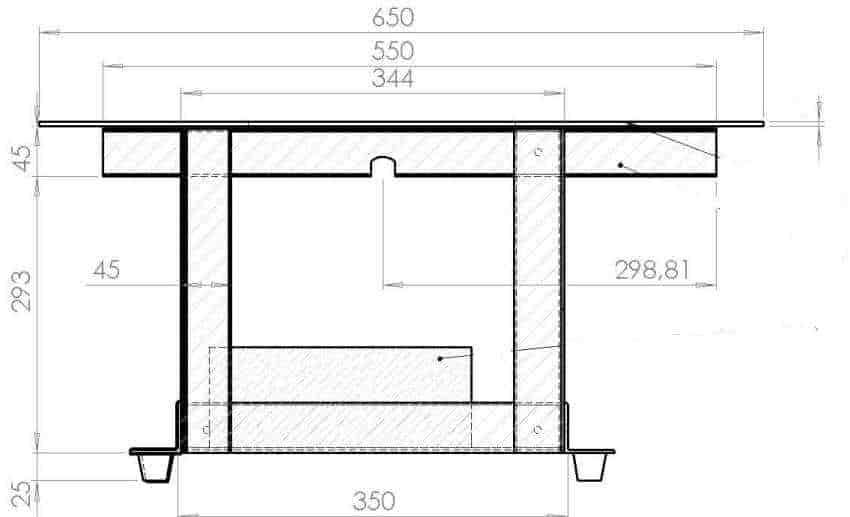

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

• лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
• 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
• бруски 50х50 мм;
• болты и саморезы.

Самодельная циркулярная пила своими руками, потребует подготовленные чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

Торцовка, изготовленная своими руками делает более быстрой и экономичной производимую работу

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

• максимальная длина пропила – 350 мм;
• оптимальная оборотная мощность двигателя – 4500 об/мин;
• незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

К преимуществам самодельной торцовочной пилы можно отнести следующие:

1. Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
2. Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

• сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
• после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
• затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
• по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
• на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
• в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Материалы

Как же сделать станок под циркулярку своими руками? В первую очередь нужно выбрать материалы.

Столешница

Ключевым требованием к столешнице считается стойкость к повышенным нагрузкам, вибрациям и ударам

Важно, чтобы поверхность была достаточно гладкой и не гнулась под воздействием веса в 50 кг. К оптимальным материалам относят следующее:

• металл — допустимо воспользоваться сталью или дюралюминием;
• ЛДСП или фанера, которая отличается стойкостью к влаге;
• текстолит.

Не стоит делать столешницу из пластика, ДСП, ОСП. Такое сырье считается неустойчивым к вибрации. Использовать натуральное дерево допустимо. Но в этом случае конструкция получится очень дорогой.

Станина

На основании стола можно установить деревянные брусья. Их рекомендуется закрепить под крышкой с целью повышения жесткости. Лучше всего использовать брусья из твердых пород древесины — бука или дуба. Они отличаются невысокой стоимостью и простотой крепления при помощи саморезов.

Мотор

Специалисты советуют использовать двигатель мощностью не более 1000-1200 Вт. Иначе применение устройства может быть опасным. К тому же для мощной пилы требуется более тяжелый и стойкий стол.

Передача вращения

Для сооружения допустимо использовать ременную передачу. В этом случае вращение передается на рабочий вал с помощью клинового ремня. Шкивы на станке могут совпадать по размеру. Потому скорость вращения рабочего вала будет такой же, как и у двигателя.

Как подключить мотор и осуществить правильную регулировку оборотов?

В нашем случае регулировка оборотов электродвигателя позволит не терять мощность при повышенной нагрузке во время работы. Если подключить двигатель без регулятора оборотов ни чего хорошего не получится, ведь это приведет к тому, что обороты будут максимальные. Вот и поговорим, как изготовить регулятор оборотов.

Прежде чем приступить к регулировке оборотов электродвигателя необходимо его проверить на работоспособность, а то мало ли, он у вас неисправен.

Для этого осматриваем двигатель, если видимых повреждений нет, необходимо убедится не повреждены ли составные его части. Для этого разбираем двигатель. Находим катушку возбуждения, в народе называют башмаком. От нее должно идти как минимум 2 и более проводов. На рисунке все наглядно видно:

После того как разобрались и нашли башмаки начинаем измерять сопротивление обмоток. Для этого тумблером выставляем минимальное сопротивление и прикасаемся к проводам. Нам нужно выбрать две катушки, на которых будет значение сопротивления больше чем у остальных. Если катушек только две оставляем как есть, единственное только измеряем целостность обмоток.

После этого приступаем к осмотру коллектора и щеток. При необходимости очищаем коллектор от окислений и если необходимо меняем щетки (банально перепаять).

Коллектор и щетки выглядят следующим образом:

Так выглядит Тахо датчик:

После осмотра и диагностики всех узлов займемся подключением проводки двигателя.

1. Для этого соединяем провод от коллектора с проводом катушки.
2. Второй провод от коллектора и соответственно второй провод катушки подключаем в сеть 220 В.
3. Для изменения направления вращения, меняем провода местами, а именно 1-й провод коллектора и 1-й провод катушки подключаем к сети, а вторые провода соединяем вместе.
4. Произвести маркировку проводов бирками. Что бы далее их не перепутать. После этого осуществляем первый запуск двигателя.

Порядок сборки

Самодельная циркулярная пила своими руками легко может быть собрана при наличии в домашней мастерской ненужной болгарки.

Для произведения полной сборки аппарата нужно подготовить следующие материалы и инструменты:

• болгарка;
• алюминиевый угол;
• гайки;
• металлический прут или труба;
• металлическое полотно;
• упор для скольжения (нужно собрать);
• осевая рукоятка (нужно сделать).

В первую очередь сооружается упор с необходимыми отверстиями. Его конструируют, используя короткие части уголка из металла. Обрезки угла будут располагаться с двух сторон от зубчатого диска.

Для них по бокам необходимо сделать выемки глубиной от 0,2 до 0,5 см. Чтобы нижние кромки уголков не соприкасались с разрезаемым элементом, их следует сгладить.

Детали крепятся сзади и спереди поперечными связками с помощью гаек и болтов.

Видео:

https://youtube.com/watch?v=K2u3zO1l9EY

Схема сборки упора не сложная. На корпус надевают металлический хомут, стяжку которого производят снизу устройства.

Затем готовят отверстие, через которое изделие крепят хомутом, для заднего крепления, которое фиксирует упор для последующего скольжения.

В редукторе аппарата высверливают отверстия с нанесенной резьбой, в которые будут крепиться небольшие детали.

В начале работы редуктор разбирается для определения подходящего места, на котором будут выполнены углубления.

Выемки требуются для последующего крепления осевой рукоятки. Если будет использована ручка, расположенная сбоку у обыкновенной болгарки, то выполнить отверстие будет довольно сложно.

Если рукоятка выполнена в виде рога, то дальний ее конец следует расплющить и проделать углубления под ось. В выемки, находящиеся в редукторе, вставляют направленную вперед деталь. Края детали прижимают.

Используя подкладку шайбочек под переднюю часть упора, равняют параметры зазора по всей продолжительности циркулярной пилы.

Если применяется штанга 0,6 см, то понадобятся тонкие шайбочки. На задней части штанги наносят резьбу.

Затем деталь помещают в выемку на рукояти. Теперь приспособление готово к использованию.

В процессе эксплуатации циркулярной пилы нужно соблюдать правила техники безопасности, особенно нельзя пить алкогольные напитки, так как их употребление приводит к нарушению координации.

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании. Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами. Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами. К вертикальной части станины на хомут фиксируется дисковая пила. Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск. Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

• пропил делают в цельном листе;
• столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания. Процесс изготовления может реализовываться двумя способами:

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками.

На заметку! Приобретать элементы для будущей конструкции циркулярки необходимо только после того, как будет разработан подробный чертеж установки.

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны. Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.
