Направляющая для дрели или шуруповерта своими руками

Достоинства и недостатки самодельной стойки

В продаже есть готовые конструкции для удерживания дрели в вертикальном положении, изготовленные в заводских условиях. Они оснащены пластинами и тисками. Устройства удобны для использования, но имеют большой минус – высокая стоимость, которая приравнивается к стоимости самого инструмента.

Большинство мастеров, чтобы сохранить бюджет, изготавливают станок для крепления дрели своими силами из деталей, которые имеются под рукой. Приспособления, изготовленные самостоятельно, имеют ряд преимуществ:

  1. Конструкция не требует серьезного вложения денег, что позволяет экономить.
  2. Изготовить устройство можно из деталей старой, отработавшей свое, техники.
  3. Подробные схемы и инструкции по созданию держателя дрели размещены в свободном доступе.
  4. Можно изготовить конструкцию по своему желанию, используя собственные схемы, при этом сделав устройство более комфортным и функциональным в применении.

Несмотря на достоинства, самодельные станки для удерживания дрели имеют и минусы:

  1. Для создания конструкции необходимо дополнительное оборудование. Некоторые детали нужно точить и сваривать между собой. Если требующихся инструментов или материалов нет под рукой, то это повысит конечную стоимость станка.
  2. В самостоятельно изготовленной конструкции между деталями иногда возникает люфт.
  3. Стойка, которая изготовлена в домашних условиях, не позволяет сверлить под углом без дополнительного приспособления.

Сборка стойки для дрели

Выбрав желаемый чертеж и подготовив необходимые материалы, приступают к работе. Простейший станок состоит из 4 основных элементов, среди которых:

  1. Станина. Она обеспечивает устойчивость всей конструкции.
  2. Стойка. Состоит из вертикальной направляющей и подвижной каретки с дрелью.
  3. Ручка. Этот элемент обеспечивает плавное перемещение каретки. Ее наличие необязательно, но сильно упрощает сверление.
  4. Дополнительные элементы. Части конструкции, увеличивающие функциональность станка. Например, возвратный механизм или крепления, задающие угол сверления.

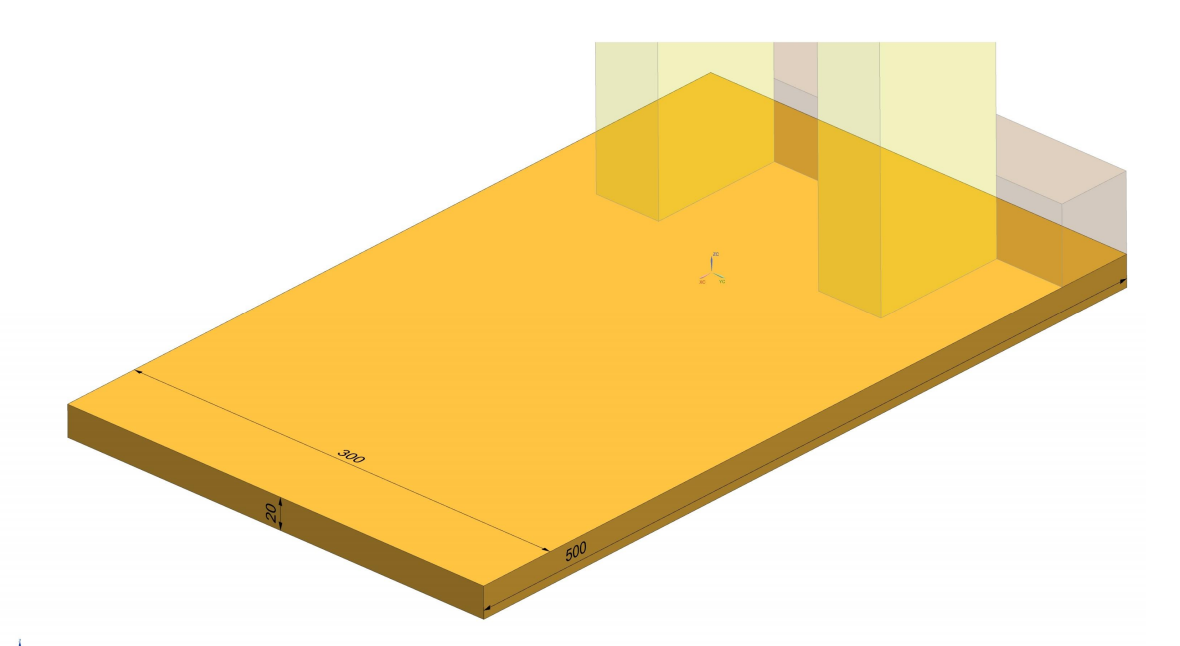

Станина

Основание является важной частью конструкции, так как обеспечивает устойчивость стойки во время работы. Для изготовления используют пластину из металла толщиной более 10 мм или деревянный лист на 20 мм. Толщина может изменяться в зависимости от нагрузки или используемых материалов

Чем выше вес стойки, тем прочнее делают основание

Толщина может изменяться в зависимости от нагрузки или используемых материалов. Чем выше вес стойки, тем прочнее делают основание.

Минимальные размеры для станков:

  • 50х50 см – для простого вертикального сверления;
  • 100х50 см – для станков с многофункциональным использованием дрели.

Обратите внимание! Стойку делают из подручных материалов. Главное условие – основание должно быть прочным и выдерживать вес конструкции с инструментами.

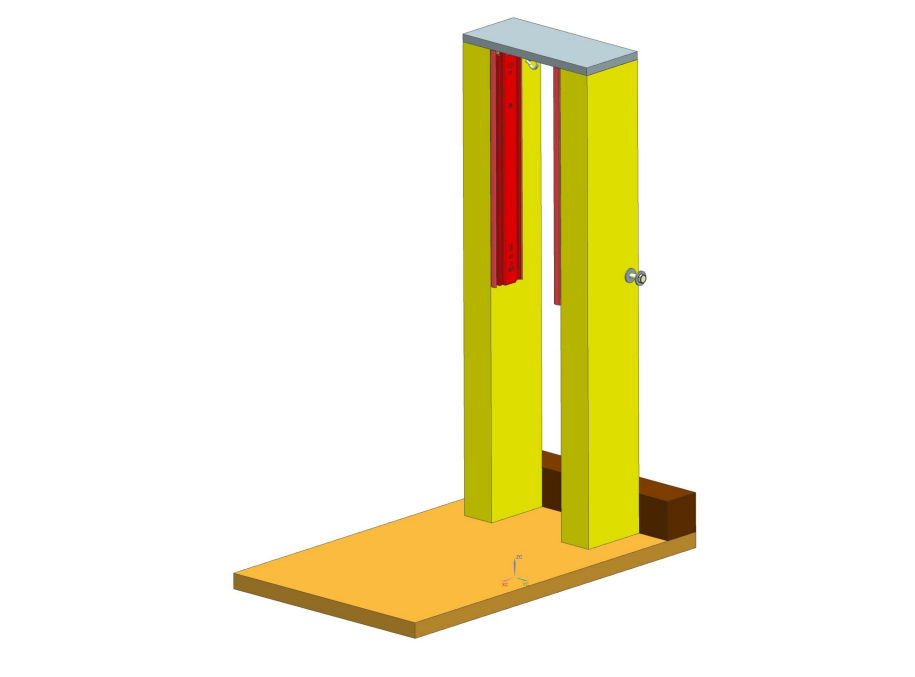

Стойка

Главный элемент станка, позволяющий плавно перемещать дрель в вертикальной плоскости. Движение каретки обеспечивают мебельные направляющие. Саму каретку выносят перед стойкой или устанавливают между двумя параллельными брусками. Во втором случае минимизируется вероятность люфта, повышает прочность.

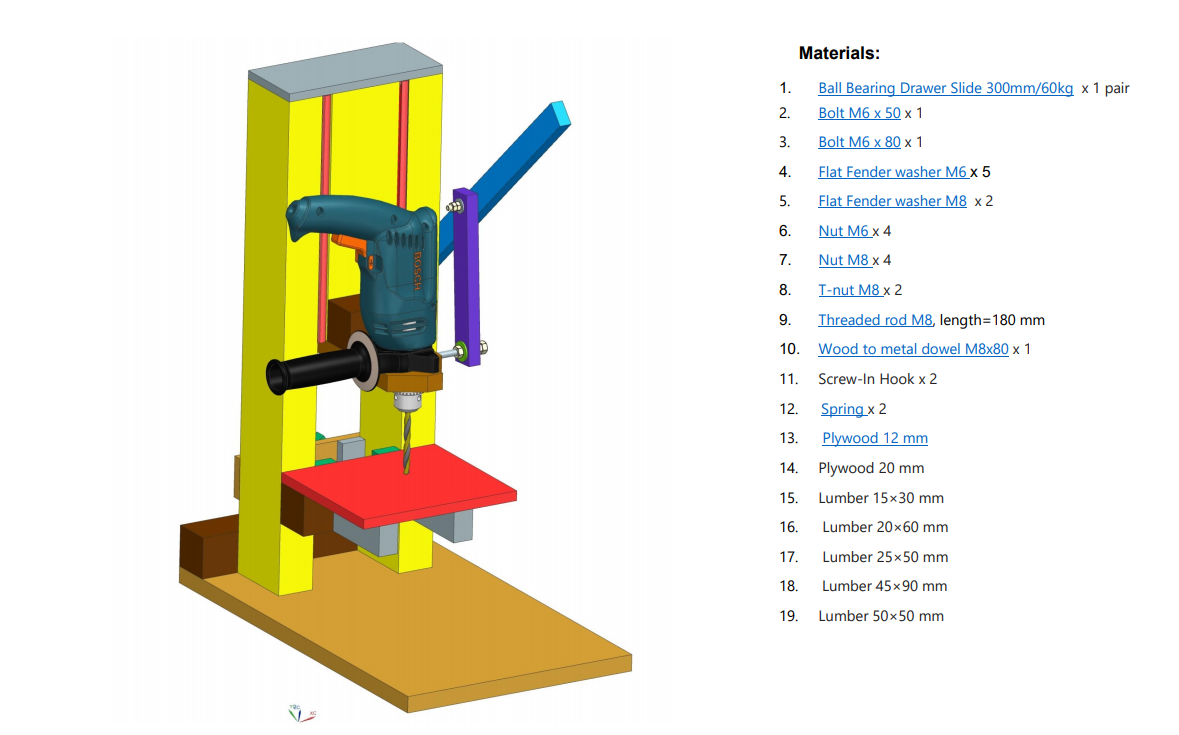

Пошаговая инструкция, как сделать стойку с кареткой посередине:

  1. Для изготовления каретки берут деревянный брусок 300х90х45 мм, прикручивают по краям мебельные направляющие.
  2. Вертикальные стойки делают из двух брусков высотой 600 мм, шириной 90 мм, толщиной 45 мм. Вторую часть мебельных направляющих устанавливают по верху. Противоположный брусок собирают зеркально.
  3. Подвижные элементы собирают вместе, проверяют плавность работы. Вертикальные несущие бруски соединяют между собой куском дерева. Это повысит прочность и устранит люфт.
  4. Конструкцию укладывают на бок, прикручивают станину. Чтобы стойка была прочнее, в задней части ставят подпорку, прочно фиксирующую части станка. Проверяют, чтобы все углы были прямыми.
  5. Держатель для дрели делают из дерева 200х90х20 мм и пластиковой ручки для инструмента. С одного края вырезают отверстие по диаметру держателя и прикручивают его. Таким способом дрель будет надежно зафиксирована.
  6. Держатель для дрели прикручивают саморезами к нижней части каретки. Чтобы соединения в процессе работы не разболтались, между деталями устанавливают соединительный брус.
  7. Для удобства работы мастер может поставить полочку. В бруске 50х50 мм и деревянной планке просверливают сквозное отверстие по толщине резьбовой шпильки. В отверстие ставят мебельную футорку. Основание полки прикручивают к бруску, пропускают шпильку и закручивают гайкой. С противоположной стороны станка шпильку пропускают в отверстие в планке и фиксируют гайкой-барашком с плоской шайбой.
  8. Для удобства использования в задней части станка устанавливают пружинный возвратный механизм. В верхнюю часть стойки и держатель вкручивают крюк с резьбой, натягивают пружину.

Обратите внимание! Минимальной комплектации достаточно для использования станка. Мастер устанавливает дрель сверлом вниз, закрепляет на ручке. Инструмент запускают и просверливают необходимое отверстие

Инструмент запускают и просверливают необходимое отверстие.

На видео показан процесс сборки станка:

Рукоять

Чтобы использование стойки было удобным и приносило удовольствие, станок дополняют ручкой. Рычаг помогает опускать каретку, прилагая минимум усилий. В результате обеспечивается предельная точность сверления.

  1. Для создания ручки берут 2 бруска из дерева 450х30х15 мм и 204х30х15 соответственно, проделывают отверстия согласно схеме.
  2. На вертикальной направляющей отмеряют 270 мм от верха и просверливают сквозное отверстие. Длинный брусок и направляющую соединяют болтом М6х80, разделяя гайками М6. Болт фиксируют двойной гайкой.
  3. Короткую деталь соединяют болтами с рычагом и держателем для дрели.

Обратите внимание! Чтобы упростить соединение и сделать движение плавным, устанавливают крепления на подшипниках.

После завершения сборки деревянные элементы обрабатывают наждачной бумагой. Устраняют все заусеницы, сглаживают травмоопасные углы.

Станина

Этот элемент изготавливается из металлического 10-миллиметрового или из деревянного 20-миллиметрового листа. Массивность зависит от мощности дрели, а габариты — от специфики предполагаемых работ. Рекомендации по выбору габаритов будут следующими:

  • Станки для вертикального сверления — 500×500 мм.
  • Для разных технологических операций — 500×1000 мм.

Устойчивость стойки на станине обеспечивает подпорка. Фиксируются эти конструктивные элементы с помощью винтов.

Стойку, на которой будут направляющие, тоже можно сделать из деревянной или металлической плиты. Кроме направляющих в вертикальной плоскости на стойке монтируется зажим, с помощью которого инструмент фиксируется на ней.

Порядок сборки таков:

  • На подставке-станине фиксируется подпорка.
  • На основании винтовыми соединениями закрепляется стойка, которую соединяют затем с подпоркой.
  • На стойке фиксируются направляющие, чью роль могут выполнять телескопические мебельные устройства.
  • На подвижной части направляющих монтируется каретка, где размещается крепление для фиксации инструмента.

Подбирая направляющие, проверьте их на наличие поперечного люфта.

Длина каретки, также металлической или деревянной, зависит от размеров вашей дрели. Этот конструктивный узел, которым оснащается мобильная стойка, может выполняться в следующих двух вариантах:

  • С закреплением дрели хомутами. Используемые хомуты продеваются в отверстия, которые были предварительно просверлены в каретке. Зажим инструмента и надежная его фиксация на каретке обеспечивается благодаря затяжке хомутов.
  • С использованием специальной колодки — кронштейна, где закрепляется дрель. Изготавливается он из деревянной плиты, крепящейся к каретке под 90 ° на металлических уголках. Для фиксации в колодке высверливается отверстие, чей диаметр на 0,5 мм меньше сечения инструмента, и делается прорезь, чтобы инструмент вошел в посадочное отверстие.

Отверстие в колодке для установки дрели выполняется по такому алгоритму:

  • На поверхности колодки чертится круг, соответствующий диаметром устанавливаемой дрели.
  • Во внутренней части окружности, по ограничивающей ее линии, высверливаются отверстия небольшого диаметра.
  • Перегородки, образовавшиеся между просверленными отверстиями, прорезаются ножовкой или иным подходящим инструментом.
  • Края отверстия обрабатываются напильником или надфилем полукруглой формы рабочей поверхности.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Основные элементы стойки

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.

Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков. Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали. Такие стойки для дрели состоят из следующих конструктивных частей:

  • несущей станины, на которой крепятся все необходимые элементы станка;
  • стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
  • ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
  • дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.

По чертежам, размещенным ниже, можно собрать стойку вот такого плана

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Бренды

Описываемое оборудование является комфортным и полезным дополнением, обеспечивающим оперативную и надежную фиксацию сверлильных инструментов для выполнения стационарных работ с высокой точностью. С учетом спроса многие компании-производители наладили выпуск подобных приспособлений. Все представленные в этом сегменте рынка модели отличаются друг от друга конструкцией, функциями, комплектацией и стоимостью.

Одним из популярных брендов является «Энкор». Компания предлагает потребителю качественные устройства для работы с инструментами, имеющими различные характеристики (мощность, масса и диаметр шейки корпуса).

Не меньшим спросом пользуется продукция марки Sparky

В отзывах владельцы данной техники обращают внимание на повышенную устойчивость, обеспечиваемую наличием качественной плиты основания, отлитой из чугуна

Также на сегодняшний день в рейтинге популярности присутствуют и другие модели стоек.

  • «Калибр» – надежная и универсальная конструкция, трансформирующая ручной сверлильный инструмент в компактный, стационарный станок.
  • Dremel – устройство, характеризующееся функциональностью, длительным сроком эксплуатации и доступной стоимостью. Данные модели позволяют осуществлять вертикальное сверление, сверлить отверстия под углом, полировать и шлифовать материалы в горизонтальной плоскости.
  • Sparta – стойки, превращающие в стационарные устройства как дрели, так и шуруповерты. К основным плюсам относят наличие качественного механизма, отвечающего за плавность и равномерность подачи закрепленного инструмента.
  • Skrab – поворотная модификация, ставшая рациональным вариантом для использования в небольших мастерских, гаражах и домашних условиях. Конструкция сочетает в себе прочность, долговечность доступную стоимость.

Помимо всего перечисленного, пользователи выделяют модели «Диолод» и Artu. Первые с одинаковой эффективностью эксплуатируются в бытовых и промышленных условиях. В зависимости от модификации варьируется диаметр шейки корпуса инструмента, который может быть закреплен в держателе.

Сборка стойки для дрели

Выбрав желаемый чертеж и подготовив необходимые материалы, приступают к работе. Простейший станок состоит из 4 основных элементов, среди которых:

  1. Станина. Она обеспечивает устойчивость всей конструкции.
  2. Стойка. Состоит из вертикальной направляющей и подвижной каретки с дрелью.
  3. Ручка. Этот элемент обеспечивает плавное перемещение каретки. Ее наличие необязательно, но сильно упрощает сверление.
  4. Дополнительные элементы. Части конструкции, увеличивающие функциональность станка. Например, возвратный механизм или крепления, задающие угол сверления.

Станина

Основание является важной частью конструкции, так как обеспечивает устойчивость стойки во время работы. Для изготовления используют пластину из металла толщиной более 10 мм или деревянный лист на 20 мм. Толщина может изменяться в зависимости от нагрузки или используемых материалов

Чем выше вес стойки, тем прочнее делают основание

Толщина может изменяться в зависимости от нагрузки или используемых материалов. Чем выше вес стойки, тем прочнее делают основание.

Минимальные размеры для станков:

  • 50х50 см – для простого вертикального сверления;
  • 100х50 см – для станков с многофункциональным использованием дрели.

Обратите внимание! Стойку делают из подручных материалов. Главное условие – основание должно быть прочным и выдерживать вес конструкции с инструментами.

Стойка

Главный элемент станка, позволяющий плавно перемещать дрель в вертикальной плоскости. Движение каретки обеспечивают мебельные направляющие. Саму каретку выносят перед стойкой или устанавливают между двумя параллельными брусками. Во втором случае минимизируется вероятность люфта, повышает прочность.

Пошаговая инструкция, как сделать стойку с кареткой посередине:

  1. Для изготовления каретки берут деревянный брусок 300х90х45 мм, прикручивают по краям мебельные направляющие.
  2. Вертикальные стойки делают из двух брусков высотой 600 мм, шириной 90 мм, толщиной 45 мм. Вторую часть мебельных направляющих устанавливают по верху. Противоположный брусок собирают зеркально.
  3. Подвижные элементы собирают вместе, проверяют плавность работы. Вертикальные несущие бруски соединяют между собой куском дерева. Это повысит прочность и устранит люфт.
  4. Конструкцию укладывают на бок, прикручивают станину. Чтобы стойка была прочнее, в задней части ставят подпорку, прочно фиксирующую части станка. Проверяют, чтобы все углы были прямыми.
  5. Держатель для дрели делают из дерева 200х90х20 мм и пластиковой ручки для инструмента. С одного края вырезают отверстие по диаметру держателя и прикручивают его. Таким способом дрель будет надежно зафиксирована.
  6. Держатель для дрели прикручивают саморезами к нижней части каретки. Чтобы соединения в процессе работы не разболтались, между деталями устанавливают соединительный брус.
  7. Для удобства работы мастер может поставить полочку. В бруске 50х50 мм и деревянной планке просверливают сквозное отверстие по толщине резьбовой шпильки. В отверстие ставят мебельную футорку. Основание полки прикручивают к бруску, пропускают шпильку и закручивают гайкой. С противоположной стороны станка шпильку пропускают в отверстие в планке и фиксируют гайкой-барашком с плоской шайбой.
  8. Для удобства использования в задней части станка устанавливают пружинный возвратный механизм. В верхнюю часть стойки и держатель вкручивают крюк с резьбой, натягивают пружину.

Обратите внимание! Минимальной комплектации достаточно для использования станка. Мастер устанавливает дрель сверлом вниз, закрепляет на ручке. Инструмент запускают и просверливают необходимое отверстие

Инструмент запускают и просверливают необходимое отверстие.

На видео показан процесс сборки станка:

Рукоять

Чтобы использование стойки было удобным и приносило удовольствие, станок дополняют ручкой. Рычаг помогает опускать каретку, прилагая минимум усилий. В результате обеспечивается предельная точность сверления.

  1. Для создания ручки берут 2 бруска из дерева 450х30х15 мм и 204х30х15 соответственно, проделывают отверстия согласно схеме.
  2. На вертикальной направляющей отмеряют 270 мм от верха и просверливают сквозное отверстие. Длинный брусок и направляющую соединяют болтом М6х80, разделяя гайками М6. Болт фиксируют двойной гайкой.
  3. Короткую деталь соединяют болтами с рычагом и держателем для дрели.

Обратите внимание! Чтобы упростить соединение и сделать движение плавным, устанавливают крепления на подшипниках.

После завершения сборки деревянные элементы обрабатывают наждачной бумагой. Устраняют все заусеницы, сглаживают травмоопасные углы.

Изготовление механизма управления

Основным рабочим узлом деревянного и металлического станка служит механизм передвижения каретки. Он состоит из ручки управления и пружины. Последний элемент необходим для возврата каретки в исходное положение.

В зависимости от места установки пружины можно изготовить два варианта возвратного механизма:

Первый вариант механизма предусматривает установку пружины возле рукоятки управления. Сверху к торцу стойки с одного и другого края приваривают по две металлические пластины. В первых двух пластинах сверлят отверстие. Из болта диаметром 10 мм делают ось, и закрепляют конец рукоятки. Между двумя другими пластинами ставят пружину. Чтобы она не соскочила, на стойке и рукоятке приваривают штифты. Сбоку на рукоятке в точке фиксации к штифту каретки прорезают продольный паз, необходимый для правильной работы механизма.

Второй вариант механизма предусматривает установку двух пружин снизу каретки. Помещают их в направляющие пазы, зафиксированные на концах мебельных телескопических элементов. Рукоятку управления фиксируют к торцу стойки аналогичным способом, только пружину под нее не устанавливают.

Принцип работы любого механизма прост. Во время сверления рукоятку нажимают вниз, при этом идет сжатие пружин. Каретка с дрелью направляется вниз. По завершению сверления рукоятку отпускают. Разжимающиеся пружины возвращают каретку вверх в исходное положение.

Плюсы и минусы самодельных стоек

Подставка для дрели, выполненная своими руками, обладает как преимуществами, так и недостатками. Если говорить о плюсах, то начать стоит с дешевизны – гораздо экономичнее изготовить конструкцию самостоятельно, чем приобретать готовую в магазине. Более того, собрать стойку можно даже из вещей, которые уже имеются в домашнем хозяйстве: различных запчастей устаревшей либо же неиспользуемой техники. Чертежи без проблем обнаруживаются в интернете в бесплатном доступе, помимо этого, можно отыскать также и образовательные видео, которые легко повторить. Наконец, не возбраняется создать уникальную конструкцию, удовлетворяющую конкретные нужды мастера и не имеющую существующих аналогов.

Что касается минусов, первым является относительная сложность изготовления. Случается так, что некоторые детали оказывается невозможным сделать без специального оборудования, к примеру, для сварки или же токарного станка. В этом случае придется обращаться к специалисту, что, безусловно, повысит количество потраченных денег. Следующим недостатком самодельных стоек называют частое возникновение люфта из-за того, что части конструкции были неправильно зафиксированы. Люфт же, в свою очередь, негативно влияет на дальнейшее выполнение работ.

Например, на ней не удастся просверлить отверстия под углом.

Вопросы безопасности

Понятно, что дрель должна быть закреплена надежно. Но этим не исчерпывается безопасное использование.

Главный источник травматизма – выключатель. Если рукав вашей рубашки начнет наматываться на сверло, искать второй рукой кнопку разблокировки спускового крючка будет некогда. А вот клавиша, которую можно нажать за доли секунды – в самый раз.

К сожалению, штатными пускателями оснащаются лишь магнитные стойки. В таких конструкциях невозможно запустить мотор дрели, пока не включится электромагнит.

Магнитные станины интересны способом крепления к поверхности, можно работать горизонтально и даже вверх ногами. Однако система функционирует только на магнитных металлах.

Зачем нужна стойка для дрели

Стойка позволяет легко выполнять различные задачи, такие как угловое или перпендикулярное сверление с помощью ручного сверла. Также имеется возможность регулировки, чтобы вы могли сверлить отверстия в точных точках с постепенным шагом.

Они могут держать инструменты горизонтально, чтобы вы могли шлифовать заготовки различной формы, шлифовать металлические куски разных размеров или полировать металлические предметы с различными формами и аспектами. Они предлагают телескопическую регулировку для обеспечения различной высоты сверления и позволяют работать с различными электроинструментами. Можно изменять угол зажима для держателя инструмента, легко поворачивая его, при этом фиксируя жестко, когда это необходимо для обеспечения точности. Она должна быть у вас, если вы хотите, чтобы рабочая станция имела хорошую максимальную высоту для размещения различных инструментов.
