Материалы, расходники и инструменты
Застройщик должен иметь возможность качественно выполнить вертикальную и горизонтальную систему защиты, поэтому ему будет необходимо предварительно подготовить следующие стройматериалы и инструменты:
- стальная армосетка для горизонтального армирования 30х40 мм;
- арматура Д=10 мм для вертикальной защиты;
- красный кирпич
- доски для монолитного пояса;
- крепеж для опалубочной конструкции;
- клеевые растворы;
- цементный раствор;
- бетон;
- слой теплоизолятора;
- болгарка;
- штроборез;
- измерительный инструмент: уровень, линейка и отвес;
- молоток;
- мастерок;
- электродрель;
- сварочный аппарат для стыковки сетки или арматуры.
Технология
Технология зависит от места расположения армопояса:
- фундамент;
- цоколь;
- межэтажные плиты;
- кровельная система.
Фундаментный армопояс считается защитной конструкцией 1-го уровня. Для фундамента ленточного типа его размеры должны выходить за контур сечения по двум сторонам на расстояние от 160 до 200 мм, с целью снижения и рассредоточения весового давления от здания на грунт. Высота его исходит от общего веса здания и этажности, как правило, равняется от 400 до 500 мм. Армопояс устанавливается по периметру всех несущих стен, в том числе и внутренних.
Арматуру соединяют в каркас методом вязки, сварка применяется исключительно для строительно-монтажных прихваток. Защитный слой бетонного раствора над всеми уровнями каркаса должен быть не менее 30- 50 мм.
Углы примыкания выполняют изогнутой арматурой, чтобы обеспечить работоспособность сейсмопояса, как целостною рамою. Продольная арматура выбирается усиленной Д = 16-20 мм. Поперечные элементы гнутые арматурные хомуты Д= 8-10 мм и шагом до 200 мм.
Второй уровень пояса устраивается по верхнему краю фундамента, по сути продолжает его конструкцию и упрочняет общей связкой. Ширина армопояса в этом случае равняется ширине фундамента.
Технология армирования и применения базовых материалов аналогично поясу 1-го уровня, а высота должна находиться на уровне 200-300 мм.
Сейсмопояс 3-го уровня устанавливается под межэтажные плиты перекрытия. Ширина его зависит от ширины несущих стен и вида фасадной отделки и исполняется в виде монолитной железобетонной балки со сплошным контуром.
А для внутренних несущих стен, где такой контур отсутствует, армирование выполняют, закладывая арматурные сетки и специальные каркасы к примыкающей поверхности.
Допускается утапливать выступающие прутки, прорезая в газоблоках специальные штробы. Хотя целость контура в этом случае обеспечить не получится, но выносливость стеновых блоков, где будут действовать локальные нагрузки плит перекрытий, будет ощутимо выше. Размер продольной и поперечной арматуры принимается соответственно 12 и 8 мм, схема вязки армокаркаса прописывается проектом.
Армирующий пояс 4-го уровня укладывают под мауэрлат, он имеет конструктивные отличия от нижерасположенных конструкций. Это вызвано нагрузками, которые создаются в зоне крепежа балки, при установке кровли со стропильной системой.
По длине главные стержни стыкуют методом нахлеста с запасом 150 мм, для прочности их связывают вязальной проволокой. В таком сейсмопоясе по схеме дополнительно устанавливают анкерные крепежные закладные под мауэрлат для его надежной фиксации.
Для строения из газобетона
Для домов, стены которых возведены из легких бетонов, например, из газобетона установка армопоясов всех 4-х уровней обязательна. Железобетонный защитный пояс изготавливают из бетонного раствора М200/М250, продольных стержней Д=10 мм и поперечных 6 мм.
Армокаркас выполняется из 2 рядов прутьев — верхнего и нижнего, с расстоянием между ними не менее 150 мм.
Оба ряда размещаются в одной плоскости с поперечным шагом 100 мм.
По длине арматуры стыкуется внахлест свыше 200 мм и связывается вязальной проволокой, после чего аналогичной проволокой их скрепляют с поперечными деталями.
Защита для небольших домовладений может иметь пояс, выполненный из 1-го слоя арматуры, без производства пространственного армокаркаса, а только путем объединения продольных стержней с поперечными. В зонах поворота армоконтура стенок, прутки перехлестываются и соединяются в местах перехода.
Схема пояса под мауэрлат выполняется по проекту. Армокаркас укладывают в опалубку либо пустую нишу U- блока. Одновременно сохраняют зазор между внешней гранью каркаса и внутренней стенкой опалубки до 50 мм для создания достаточного защитного слоя металлокаркаса от коррозии.
После установки каркаса с внешней стороны закрепляют теплозащитный слой, чтобы не допустить передачу тепла через железобетонную конструкцию по «мостикам холода». Рабочий раствор заливают за один прием, для этого потребуется бетононасос и подающие шланги.
После чего бетон утрамбовывают электрическим виброинструментом или ручным методом, путем прокалывания раствора арматурным прутком. Это выполняется, для того чтобы удалить все воздушные пузыри в толще бетона Уровень наполненного бетонного раствора выравнивают с использованием правила и кельмы.
Монтаж
Способ монтажа опалубочной системы будет зависеть от выбранного материала. Сборка конструкции в одиночку из специальных блоков производится в таком порядке.
- Выдерживая ровную плоскость с помощью уровня, по периметру на стены устанавливаются U-образные блоки с выемкой. Их «сажают» на обычный раствор, дополнительно закрепляя на основной стене саморезами.
- Внутри блоков вяжется стандартный каркас из арматурных прутьев. Делать его нужно такого размера, чтобы со всех сторон осталось свободное место (около 5 сантиметров) для защитного слоя бетона.

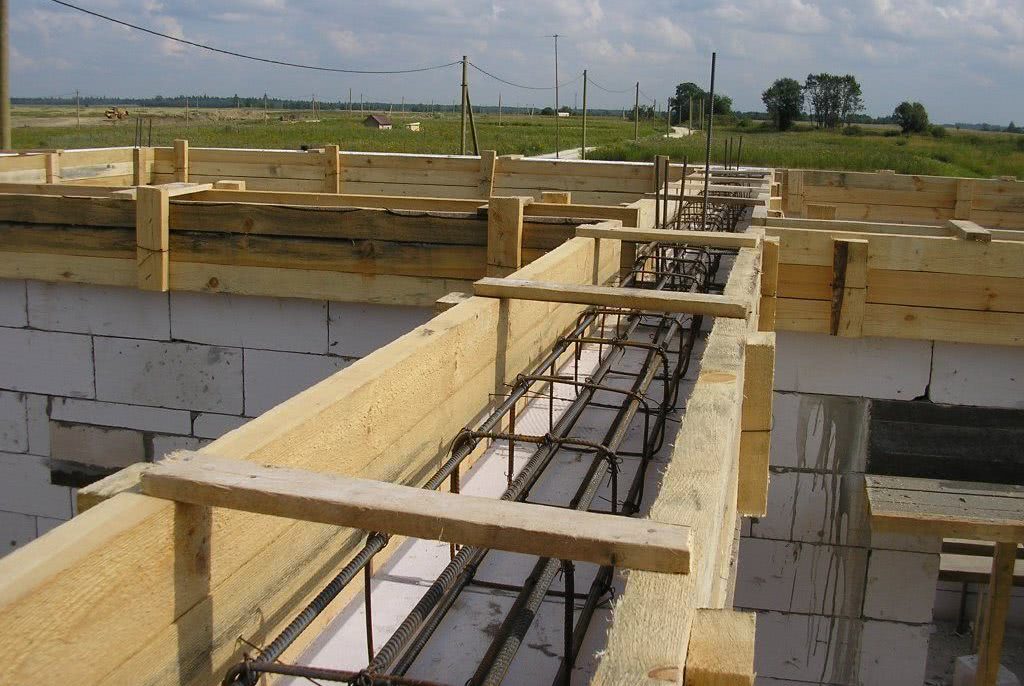

Порядок правильной сборки опалубки из деревянных щитов:
- зафиксировать щиты с двух сторон стены по всему периметру (крепить их лучше с помощью специальных дюбель-гвоздей, просверлив сквозные отверстия);
- с помощью уровня сделать верхнюю кромку щитов максимально ровной, затем соединить между собой щитовые ряды деревянными брусками;
- собрать и установить арматурный каркас, выдерживая внутри конструкции расстояние от стенок опалубки для бетонной смеси (5-6 сантиметров).
Прежде чем ставить щиты, следует убедиться, что между досками отсутствуют зазоры и щели. При необходимости нужно заделать их паклей или закрыть рейками, тонкими продольными планками. Если армопояс готовится под кровлю, то к арматурному каркасу сразу (до заливки бетона) привариваются соответствующие закладные элементы, на которым затем будет производиться крепление крыши.
При монтаже съемных опалубочных щитов своими руками очень важно ровно выставить щиты и создать ровную плоскость по всему периметру (выдержать уровень). Созданный из бетонной смеси армирующий пояс будет служить главным основанием для плит перекрытия или мауэрлата кровли, и они должны лечь на него вплотную, без зазоров и щелей
В качестве дополнительного теплоизоляционного материала, предотвращающего образование мостов холода, чаще всего используются плиты пеноплекса – экструдированного пенополистирола однородной структуры.
Как сделать и установить опалубку для армопояса
Перед тем как сделать опалубку для армопояса, необходимо выбрать материал, из которого она будет выполнена. От используемого материала будет зависеть и выбор способа крепления ее на стене. Необходимость установки армированного пояса подтверждена практикой и является важным условием качественной постройки дома. Монтируют армопояс по периметру всех несущих стен для распределения нагрузки и предотвращения возникновения трещин из-за неравномерной осадки здания.
Изготовление опалубки
Опалубка — это изготавливаемое строительное устройство, необходимое для придачи бетону (железобетону) заданного размера и формы. По типу изготовления они делятся на вертикальные — для колонн и опор — и горизонтальные. Для установки армопояса применяют горизонтальную опалубку. По виду материала, используемого для изготовления, они бывают:
- металлические;
- деревянные;
- изготовленные из листовых материалов: ДСП, OSB, фанеры, пластика и др.;
- комбинированные.
Опалубка для армопояса чаще всего изготавливается из струганной обрезной доски. Для этого используют доски толщиной не менее 25 мм и шириной 15-20 см. Более широкие доски использовать не рекомендуется из-за того, что при намокании они коробятся, что не позволяет сделать ровную сторону.
Доски собираются в щиты, нижний из которых называется палуба, а боковые — боковинами или стенками. Необходимая высота стенок подбирается набором досок и обычно составляет 40-50 см. Доски крепят между собой гвоздями или саморезами к брускам, устанавливаемых на наружных сторонах щитов. Гвозди вбивают с внутренней стороны таким образом, чтобы они прошли насквозь.
С другой стороны их загибают. Вместо брусков можно использовать обрезки досок.
https://www.youtube.com/watch?v=ekYYxE2pwwA
Щели между досками в щитах больше 5 мм заделывают паклей или рейками. Меньшие щели закроются сами благодаря разбуханию досок.
Бруски по длине щита устанавливаются через 0,8-1,0 м. Каждая доска крепится 2 гвоздями, что предотвращает их сдвиг между собой. Палуба используется для заливки армопояса в проемах дверей или окон. Ширина ее должна быть равна толщине стены.
Установка опалубки
При строительстве дома армопояс изготавливают несколько раз. Количество зависит от этажности здания, материала стен, применяемых перекрытий и других факторов. Основной несущий армированный пояс заливается при установке фундамента. От качества его изготовления будет зависеть безопасность здания. Следующий укладывается поверх фундаментных блоков под перекрытие фундамента или цоколя. Перекрытие этажа осуществляется по армопоясу, установленному на стену, и так до самой крыши.
Способы крепления опалубки на стены и фундаментные блоки отличаются между собой. Это зависит от ширины армопояса, соответственно, количества укладываемого бетона и материала конструкций, на который будут крепиться щиты. Щиты на стенах должны быть закреплены жестко и плотно прилегать к поверхности конструкции для удержания бетона в опалубке и придания ему правильной формы.
Как правило, опалубка для армированного пояса крепится к кирпичной или пеноблочной стене при помощи крепежных комплектов длиной 90-100 мм. Для этого в щите и стене с шагом 0,7-1,0 м сверлятся отверстия, в которые вставляются пластмассовые части крепежа, затем боковины шурупами плотно прикручиваются к стене. Высота армопояса составляет 30 см. Щиты выставляют на эту высоту по уровню, выполняя аналогично и другую сторону.
Верхние части щитов соединяют между собой посредством брусков, обычно шурупами (саморезами). Гвозди использовать нежелательно, так как при их забивании опалубка может сместиться в вертикальном направлении, чем нарушит прочность крепления к стене. Для облегчения монтажа брусков их размечают по ширине стены заранее.
Монтаж армопояса
Монтаж плит перекрытия по строительным нормам не выполняется сразу на строительные блоки, поскольку создаваемая нагрузка может значительно превысить прочность материала, из которого возведены стены. Армопояс под плиты обязательно должен быть замкнутым и непрерывным по длине. Если постройка двухэтажная, то армопояс следует монтировать после кладки стен 1 этажа и перед монтажом крыши.
Начинать монтаж армопояса необходимо с изготовления опалубки таких габаритов: высота – 300 мм, а ширина равна толщине стен. Для изготовления опалубки лучше использовать 20 мм доску. Далее не высоте примерно 50 мм от низа доски она крепится саморезами с внутренней и внешней стороны. Для скрепления 2х сторон опалубки доски поперечно скрепляют более тонкой доской с шагом 1000 мм.
Далее приступаем к изготовлению каркаса непосредственно внутри опалубки. Из 12 миллиметровой арматуры изготавливается лесенка с шагом 500-700 мм, закрепляя поперечные скрепляющие прутья сваркой или проволокой. Места стыка и пересечения стен для надежности лучше всего скреплять сваркой.
При укладке каркаса необходимо с каждой стороны опалубки делать 50 мм отступ, чтобы каркас со всех сторон был утоплен в бетоне, а также после изготовления каркаса его нужно выставить по уровню. Если нагрузка на стены довольно большая, то лучше использовать параллелепипедную конструкцию каркаса.
Последний этап в монтаже армопояса – заливка его песчаным раствором с щебенкой. Заливать армопояс лучше в один этап, чтобы слои бетона равномерно высыхали. После заливки бетона необходимо удаление пустоты методом штыкования.
Чтобы установить ребристые металлические прутья в полистиролбетонные блоки необходимо сделать штробы штроборезом. Сделанные каналы необходимо очистить от сколов/пыли и смочить.
Для монтажа в блоки лучше всего применять арматуру сечением 8 мм. Перед монтажом прутьев каналы необходимо залить клеем или цементно-песчаным раствором (мягко замешенным). Далее необходимо уложить прутья в залитые штробы и убрать лишний клей/раствор. После этого можно приступать к последующим строительным работам.
Армопояс из кирпича
Если дом строится из кирпичей, то вместо монолитного армопояса можно сделать армопояс из кирпичей. Его делают прямо во время кладки кирпича, и его конструкция зависит от особенностей постройки. Кирпичный пояс не требует опалубки, поскольку арматура укладывается прямо на кирпич, а если используется сетка, то ее толщина должна быть не менее 5 мм.
Ростверк
Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.
Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.
Изготовление каркаса для ростверка
Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм
Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне
Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.
Ростверк ленточного фундамента Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.
Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.
Как сделать?
Не стоит думать, что сооружение армировки – прерогатива лишь высококвалифицированных и опытных мастеров. На самом деле справиться с изготовлением такой конструкции можно и без специальных знаний и богатого опыта
Важно лишь придерживаться руководства и не пренебрегать ни одним из указанных этапов работ по укреплению газобетонной кладки. Рассмотрим вкратце технологию изготовления армопояса. По ходу устройства армировки газобетонных перекрытий на блоке нужно проделать 2 штробы
От крайних участков они должны находиться на расстоянии в 60 мм. Штробы можно сделать штроборезом. Прежде чем установить металлические прутки в проделанные полости, из них нужно удалить любой мусор. Это можно сделать при помощи специального фена или щетки. После этого в штробы заливают строительный клей, устанавливают каркас. Клейкий раствор будет защищать прутья от коррозии, а также обеспечит лучшее сцепление этих деталей с блоками. Если на стенках имеются тонкие швы, то можно применить специальный металлический каркас
По ходу устройства армировки газобетонных перекрытий на блоке нужно проделать 2 штробы. От крайних участков они должны находиться на расстоянии в 60 мм. Штробы можно сделать штроборезом. Прежде чем установить металлические прутки в проделанные полости, из них нужно удалить любой мусор. Это можно сделать при помощи специального фена или щетки. После этого в штробы заливают строительный клей, устанавливают каркас. Клейкий раствор будет защищать прутья от коррозии, а также обеспечит лучшее сцепление этих деталей с блоками. Если на стенках имеются тонкие швы, то можно применить специальный металлический каркас.
Что касается армировки оконных и дверных перемычек, то здесь большинство строителей используют U-образный блок. Следует учесть, что блоки, которые станут опорами перемычки, также нужно усилить на 900 мм с двух сторон от проемов. Заранее следует изготовить сооружения из дерева в проемах. Именно на них будут опираться U-блоки. Их надо устанавливать таким образом, чтобы более толстая сторона была снаружи. Паз рекомендуется утеплить пенополистирольной плитой, закрыть внешнюю часть блоков, а потом установить каркас. После этого можно переходить к заливке цементом перемычки.
Если планируется армирование легкой крыши, то обычно достаточно сделать только рядную обработку с применением двух лент. При этом между стропилами уменьшается расстояние для лучшего распределения нагрузок. Работая с крышей, отделанной довольно тяжелой черепицей, пригодится несколько U-подобных блоков. Их укладывают на предварительно подпиленные и армированные газоблоки.
Назначение и функции ↑
Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.
На строение воздействуют различные усилия:
- вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими; при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.
Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.
- в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть; распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться; если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.
Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.
Армированный пояс на практике выполняет следующие функции:
- Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения. Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке. Придает дополнительную жесткость. Равномерно распределяют любую возникшую нагрузку несущих стен. Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.
Варианты опалубки для армопояса
Существуют варианты съемной и несъемной опалубки:
- Полностью деревянная.
- Деревянная с внутренней стороны.
- Несъемная из газобетона.
Чтобы определиться с требуемой опалубкой, нужно учитывать толщину стены и назначение армопояса. Ведь межэтажный и подкрышный армопоясы несколько отличаются. Под перекрытия нужен более прочный и широкий армопояс, а под мауэрлат сгодится армопояс тоньше.
К примеру, если у вас толщина стены всего 200 мм, то 50 мм будет занимать утеплитель, остается всего 150 мм, из них еще 50 мм на защитный слой бетона для арматуры, в итоге остается всего 100 мм. Для армопояса под мауэрлат этого достаточно, но для перекрытий –маловато. Как итог мы имеем, что в данном случае нам подходит только съемная деревянная опалубка.
Сооружение армирующего пояса
Монтаж опалубки, укладка металлического каркаса
Для этого формируется опалубок, который следует использовать для заливки армирующегося пояса, к которому в дальнейшем будет крепиться брус.
Монтируя опалубок, необходимо следить, чтобы его верхний край находился строго по горизонтали. Это легко проверяется с помощью строительного уровня или ватерпаса.
Затем внутрь опалубки кладется арматурный каркас, в продольной части которого должно быть не меньше 4 прутьев арматуры, диаметром от 1,2 см.
Пересекающиеся части из прутьев арматуры или проволоки, диаметром 8 мм, должны соединять продольную арматуру через каждые 25 см.
Обычно в поперечном сечении такой каркас являет собой квадрат, а иногда прямоугольник. Можно прибегнуть к услугам предприятий, сваривающих любые каркасы с помощью точечной контактной сварки, если на это нет времени.
Укладывая арматурный каркас, учитывайте, что минимальная толщина бетона от арматуры должна быть не меньше 5 см. По бокам это без проблем регулируется правильной укладкой каркаса, а внизу необходимо сделать подставки из битого кирпича или же подложить деревянные доски.
Но в идеале использовать специальные опоры из пластика требуемой высоты, которые можно найти в любом строительном магазине.
Завершив укладку каркаса, следует закрепить опалубку таким образом, чтобы ее не расперло от тяжелого бетона, а сделать это можно так:
- монтируя опалубку, ее нижнюю и верхнюю части скрепляют деревянными брусочками. После застывания бетона, верхние доски демонтируются, а нижние остаются;
- опалубка может крепится с помощью особенных диагональных упоров, которые один концом упираются в опалубку, а другим опираются на горизонтальную поверхность;
- изготавливая многоразовую опалубку из ОСП (ориентированно-стружечной плиты) для их скрепления используют резьбовые шпильки.
На противоположных сторонах листов опалубки недалеко друг от друга делаются отверстия, диаметром в 12,5 мм. Туда же прокладывается пластмассовая трубка, которая по длине должна быть равна ширине будущего армопояса.
После этого, через отверстия пропускается резьбовая шпилька диаметром 12 мм, которую нужно будет стянуть гайками с крупными шайбами. После застывания бетона, они вытаскиваются, а листы демонтируются. Что же касается трубок, их можно оставить в бетоне, поскольку стоят они копейки.

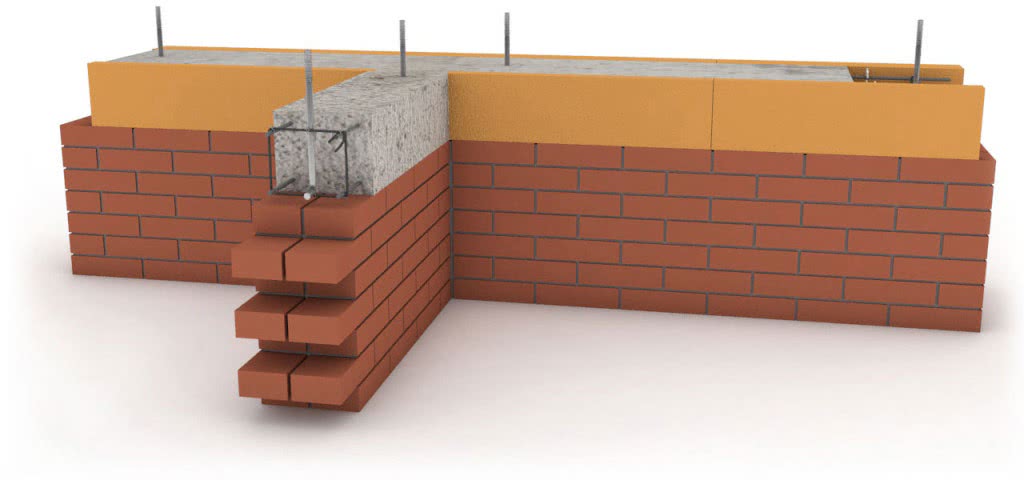

Установка закладных резьбовых шпилек
Проверив правильность установки опалубки, следует установить крепежные детали, на которых будет держаться мауэрлат. Рекомендуется это делать с помощью резьбовых шпилек, крепящихся к металлическому каркасу.
Они должны быть с крупными шайбами и гайками, и диаметром чуть больше сантиметра, а длина была такой, чтобы один конец был хорошо зафиксирован на каркасе каркасу, в то время, как другой выступал на несколько сантиметров над уже смонтированным мауэрлатом.
Там, где на мауэрлат не опираются стропила, необходима установка шпилек. Как минимум одна шпилька должна быть между ногами стропил, при этом расстояние между креплениями не должно превышать одного метра. На арматурном каркасе сделайте разметку мелом, а выравнивание производите по линии, сделанной с помощью шнура, натянутого по осевой линии.
С помощью вязальной проволоки шпильки крепятся строго по вертикали к арматурному каркасу.
Заливка армирующего пояса бетоном
Для придания армопоясу максимальной прочности, все должно быть сделано за один раз. Для этих целей рекомендуется использовать бетон марки не ниже М200. С учетом предстоящего объема работ лучше всего остановиться на использовании готового бетона, что можно заливать с помощью бетононасоса прямо в опалубку.
Если же такая возможность отсутствует, то бетон можно сделать и самостоятельно. Конечно, без бетономешалки и помощников тут не обойтись.
Чтобы приготовить бетон требуемой марки, необходимо использовать:
- цемент марки М400 1 часть;
- щебень 4,8 части;
- мытый песок 3 части.
Когда бетон будет залит, в нем могут появиться пузыри (воздушные полости), которые сказываются на прочности конструкции. Чтобы их удалить, следует использовать специальный вибратор, но если его под рукой нет, то нужно потыкать его по всему объему куском арматуры.
Кстати, для большей эффективности стоит использовать пластификаторы, которые повышают подвижность смеси и снижают составляющую воды. В результате армопояс быстрее застывает и становиться прочнее.
Тонкости сооружения армопояса на газобетонных стенах
Для обустройства функционального сейсмпояса при строительстве дома из газобетона стоит обратить внимание на ряд моментов
Армирование
Армопояс выполняется из прутьев толщиной в 10-12 мм с выраженной ребристой поверхностью. Так бетон лучше сцепится с поверхностью арматуры и меньше деформируется при нагрузках. Отдельные прутья соединяются в каркас вязальной проволокой с шагом около 0,5 м. Если предполагается сильная нагрузка на стены, рекомендуется усилить конструкцию поперечными прутьями. Сварка не применяется, т.к. перегрев негативно сказывается на характеристиках металла.
Важно! Из-за значительного веса каркас вяжется непосредственно в опалубке, блоке или между доборными блоками после застывания клея. Прутья должны располагаться в толще бетона армопояса на несколько сантиметров вглубь от поверхности, иначе будут подвержены ржавчине и потеряют в прочности
Снизу каркас приподнимается на кусках кирпича, камнях, плитках. Высота проверяется по уровню
Прутья должны располагаться в толще бетона армопояса на несколько сантиметров вглубь от поверхности, иначе будут подвержены ржавчине и потеряют в прочности. Снизу каркас приподнимается на кусках кирпича, камнях, плитках. Высота проверяется по уровню.
Заливка
Так как сделать армопояс по газобетону нужно монолитным, рекомендуется залить его за один прием. Если такой вариант невозможен – используются отсечки. Чтобы упрочнить место соединения рекомендуется сделать швы по диагонали. Перед заливкой новой порции бетона шов обильно смачивается водой.
Важно! Арматурный каркас не должен прерываться. Стоит потратить время и закрепить отсечки между готовыми прутьями, иначе сейсмопояс не сможет равномерно распределить нагрузки, а в месте швов на стенах образуются трещины.
После заливки бетон уплотняется вибромолотом
Лишний воздух можно выпустить, покалывая свежий бетон прутом в нескольких местах. Затем поверхность выравнивается. Для заливки армопояса используется бетон М-200 и выше. Чтобы изготовить смесь самостоятельно, нужно соединить 1 часть цемента, 2 части песка и 3,5 части щебня. Получится бетон М-250. Для максимально прочной строительной смеси нужно по 1 части цемента и песка соединить с 2,5 части щебня.
После заливки бетон уплотняется вибромолотом. Лишний воздух можно выпустить, покалывая свежий бетон прутом в нескольких местах. Затем поверхность выравнивается. Для заливки армопояса используется бетон М-200 и выше. Чтобы изготовить смесь самостоятельно, нужно соединить 1 часть цемента, 2 части песка и 3,5 части щебня. Получится бетон М-250. Для максимально прочной строительной смеси нужно по 1 части цемента и песка соединить с 2,5 части щебня.
Наглядно можете ознакомиться с технологией в видео
https://youtube.com/watch?v=EsaErwlPN8U
Процесс заливки бетона в опалубку
Данный процесс, в глобальном строительстве, происходит с использованием строительного рукава и бетономешалки. Но данный метод нельзя применять повсеместно, так как из рукава бетон подается с большой высоты и может разрушить опалубку. В данном случае необходимо либо сделать крепкую опалубку, либо производить погрузку вручную.
Важно! Изготовлением цемента можно заняться самостоятельно, для этого необходимо произвести смешивание следующих предметов: цемент, щемень и песок (пропорция 1-3-5) + вода. Ну и главное, производить заливку цемента необходимо за один раз
В случае если это не возможно, то необходимо устанавливать перегородки, которые будут препятствовать прохождению бетона. Места стыков заливают водой и укладывают следующий отсек
Ну и главное, производить заливку цемента необходимо за один раз. В случае если это не возможно, то необходимо устанавливать перегородки, которые будут препятствовать прохождению бетона. Места стыков заливают водой и укладывают следующий отсек.
Как выполняется опалубка для армопояса
Если вы выбрали более экономный метод опалубки – важно устанавливать деревянные щиты таким образом, чтобы их положение не нарушалось из-за давления бетона. Нужно пропустить анкеры через дерево и установить на них заглушки с помощью электросварки. Заливка межэтажного армопояса выполняется гораздо быстрее:
Заливка межэтажного армопояса выполняется гораздо быстрее:
Нужно пропустить анкеры через дерево и установить на них заглушки с помощью электросварки. Заливка межэтажного армопояса выполняется гораздо быстрее:
- снизу деревянного щита крепится шуруп 6 х 100 мм;
- расстояние между шурупами должно быть около 700 мм;
- щит прикладывается к стене, высверливается отверстие, в которое вставляется шуруп;
- рекомендованный диаметр отверстия – 6 мм.
Верхняя часть опалубки также устанавливается достаточно просто, по аналогичной схеме, но вместо шурупа используется саморез. В кирпиче или шве лицевой кладки сверлится отверстие, в которое вбивается арматура. Далее саморез и арматура стягиваются вязальной проволокой. Следует придерживаться расстояния между крепежными элементами в пределах 1-1,5 м. После затвердения армопояса опалубку можно снимать. В теплое время года бетон схватывается за сутки, зимой и осенью это займет более двух дней.
Опалубка для армопояса под плиты перекрытия
Если же вы планируете далее утеплять фасад пенопластом – несъемная опалубка из блоков из полистирола станет элементом утепляющего слоя. Единственное отличие технологи изготовления такой опалубки от съемной – в соединении нескольких частей для армопояса перекрытия. Их следует скрепить таким образом, чтобы в процессе застывания бетона раствор не раздвинул их в стороны.
Ростверк
Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.
Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.
Изготовление каркаса для ростверка
Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм
Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне
Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.
Ростверк ленточного фундамента
Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.
Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.
