Что такое армопояс под плиты перекрытия и как его вязать?

Оглавление

Важный конструктивный элемент

Перекрытия — несущие элементы здания, выполненные из железобетонных конструкций. Они получают и распределяют нагрузки от своего веса и находящихся в здании людей и оборудования на стены и опоры. С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения.

Схема укладки плит перекрытия.

Перекрытия в здании должны отвечать множеству требований. Они должны быть прочными, жесткими, обладать хорошими звукоизоляционными характеристиками, не гореть и не пропускать воду.

Материал, который используется для производства плит перекрытия — железобетон. В основном это многопустотные конструкции с пустотами разных форм: многоугольными, овальными, круглыми. Чаще всего в строительстве используются элементы с круглыми пустотами. Они высокопрочные, технологичные и полностью готовы к монтажу. Несущая способность у них — 800 кг/м². Они укладываются на несущие стены, расположенные на расстоянии около 9 м друг от друга. Опираются на две стороны. Их отличает огнестойкость, жесткость, длительный срок эксплуатации. В качестве материала для стен, на которые будут укладываться такие перекрывающие элементы, используются кирпич, газобетон, пеноблоки и железобетонные панели.

Расходники и инструменты для заливки

Перед выполнением работ по армированию стен из газоблоков застройщик должен подготовить такие инструменты:

  • болгарка с дисками по металлу для нарезания стальных прутьев;
  • штроборез, рассчитанный для организации каналов под прокладку арматуры;
  • киянка;
  • измерительные инструменты для замеров;
  • оснастка для обработки газобетона;
  • оснастка для изгиба стальных стержней;
  • крючок для обвязки каркаса;
  • бетономешалка;
  • дрель с насадками;
  • емкости для подготовки и переноски раствора.

Для заливки армопояса потребуется следующий расходный материал:

  1. Армирующая сетка, с проволокой Ф=4 мм, ячейками 5х5 см. Ее вначале закрепляют на поверхности газобетонного блока, затем закрывают слоем бетона, чтобы она впоследствии не подвергалась коррозии.
  2. Стержни Ф=14 мм или другим сечением в соответствии с проектом, чтобы обеспечить сопротивление, возникающей нагрузки. Усиление происходит благодаря арматуре, размещенной в пазах, которые предварительно выполняются штроборезом. После чего их цементируют. Подобным образом заливают угловые элементы с уложенной арматурой в пазах радиусной конфигурацией.
  3. Анкерные болты и другие виды крепежа в соответствии с проектной спецификацией.
  4. Клей для укладки блоков.
  5. Опалубочные доски.
  6. Теплозащитный материал для утепления.
  7. Стальная мягкая проволока для вязки, применяемая при производстве каркасов.

Конструкции армированного пояса и фото

Для разгрузки несущих стен применяются армоконструкции из перегородочных блоков. В этих элементах внутри находятся полые части, в которые устанавливается арматура и заливается бетон.

Чаще всего для постройки монолитного армопояса применяют опалубку. Сооружается конструкция из деревянных или газобетонных панелей, внутри которой на небольшие половинки кирпича устанавливается собранная из арматуры конструкция.

Данная процедура нужна для того, чтобы каркас не касался других поверхностей и был надежно закрыт со всех сторон бетоном. Чтобы не было стыков, которые снизят прочность всей конструкции, заливать цементирующий раствор требуется за один раз. Так армопояс будет более монолитным.

Армокирпичный пояс используется для небольших конструкций. Для этого делается кладка из 3-5 рядов, в бетонный слой между которыми укладывается металлическая сетка. Чаще всего используется стальная армирующая проволока с диаметром прута в 4-5 мм и размером ячейки в 3-4 см.

Армокирпичный пояс чаще всего применяется для установки на него стропил или не слишком тяжелых перекрытий. Также кирпич можно использовать в качестве опалубки, а внутри пространства между ними заливать железобетонный армопояс.

На фото пример схемы армопояса под фундамент:

Как изготовить армопояс самостоятельно

Земляные работы заключаются в удалении плодородного слоя грунта и укладки песчаной подушки под ленту фундамента.

Далее будет рассмотрена технология изготовления каждого из поясов по отдельности. Стоит начать с ростверка. Прежде всего нужно определиться с глубиной, на которую будет закладываться фундамент. Она будет зависеть от типа грунта на строительной площадке, глубины промерзания его в зимний период времени и глубины залегания грунтовых вод.

На глубину, которая была выбрана, выкапывается траншея по всему периметру дома. Чаще всего для этого используется экскаватор, потому как копать вручную может быть достаточно долго и трудно. Однако при использовании спецтехники все равно придется потрудиться, ровняя стенки и дно траншеи до уровня твердого грунта. На дне при этом не должно остаться следов от зубцов ковша экскаватора – поверхность обязательно должна быть твердой и ровной.

В выкопанную траншею необходимо засыпать песок, который будет формировать песчаную подушку. Высота слоя песка будет порядка 50-100 мм, при этом стоит знать, что не рекомендуется делать более толстый слой.

В случае, если есть необходимость засыпать песок слоем более, чем 100 мм, понадобится смешать его с щебнем. Такая потребность чаще всего возникает, если траншея имеет неровное дно. Его можно выровнять не только за счет песка, а и с помощью заливки бетона. Данный способ хоть и несколько дороже, зато более надежный. Экономия на основании дома не оправдает себя.

После того, как песок был засыпан, его нужно тщательно выровнять и утрамбовать. Для того чтобы достичь лучшего результата, можно полить песок водой, что будет способствовать трамбовке.

Важным моментом в строительстве монолитного ростверка является его армирование. Именно благодаря армированию он становится максимально устойчивым к изгибающим нагрузкам.

Далее укладывается арматура. В процессе строительства при нормальных условиях в качестве арматуры следует использовать сетку из прутьев, которые имеют диаметр 10-12 мм, при этом состоять она должна из 4-5 жил. Арматура не должна касаться основания при заливке бетоном – она полностью утопает в бетоне, который дает возможность защитить металл от коррозии. Для этого при заливке сетка должна опираться на половинки кирпичей, при этом приподнимаясь над поверхностью подушки из песка.

Если строительство идет на пучинистых грунтах, либо уровень грунтовых вод слишком высокий, ростверк изготавливается более прочным. Для того чтобы его усилить, вместо арматурной сетки следует использовать арматурный каркас. Это 2 сетки из 4 жил диаметром 12 мм, которые располагаются сверху и снизу армированного пояса.

Для того чтобы изготовить основание под ростверк, рекомендуется применять граншлак вместо песка. Он через некоторое количество времени превратится в бетонное основание.

Для фиксации прутьев и изготовления сетки стоит использовать вязальную проволоку, однако ни в коем случае не допускается соединять прутья сваркой. Далее будет более подробно описан процесс изготовления арматурной сетки.

Для того чтобы залить ростверк, следует использовать бетон марки 200. Чтобы высота заливки могла соответствовать необходимой величине, можно установить в траншее своеобразный маячок – установленный вертикально металлический колышек по длине равный высоте ростверка. Будет возможность легко ориентироваться по нему в процессе заливки бетона.

Армопояс под перекрытия нужен или нет — ДомТвой

  • размер шрифта уменьшить размер шрифта увеличить размер шрифта
  • Печать
  • Эл. почта

Вопрос нужен армопояс или нет если строишь дом из блоков, озадачился я этим вопросом когда наткнулся на видео ролик в котором некто строил дом из крупноформатных керамических блоков и под плиты перекрытия он начинал вести кладку из из обычного полнотелого кирпича, поднимал на два ряда и на него укладывал плиты. Главным аргументом устройства армопояса у него было то что он не уверен в прочности блока Поротерм. Мне стало интересно и я обратился к документации производителя блока Поротерм. Из этих документов выяснилось что из 44 можно строить здания до 8 этаже и ни какого устройства армирующих поясов под перекрытия не требуется. Я на этом не остановился и решил поискать на просторах интернета фото и видео материалы домов из крупноформатных блоков.

В дополнение, с целью подкрепить документально нужен армопояс под перекрытия для поротерм или нет, приведу чертежи конструктивных решений по устройству перекрытий из пустотных плит и монолитных перекрытий разной толщины для стен из поротерма 38, 44, 51, решение для монолитных перекрытий можно применить и для устройства перекрытий из плит ПНО. Производитель Поротем заказал просчет конструкций в научно исследовательском институте строительных конструкций, расчеты конструкций производились для 6, 7-ми этажных зданий из поротерма. Хочу сделать лишь несколько собственных замечаний по двум узлам, а именно опирание плиты на кладочную сетку напрямую через раствор, результатом может стать выдавливание раствора наружу и внутрь блока в результате чего плита будет лежать не на растворе, а на сетке это и для блока не очень хорошо потому что нагрузка на блок от плиты не будет равномерно распределяться да и шум от перекрытия будет сильнее передаваться на стену. Второй момент это использование облицовочного кирпича для компенсации по высоте в перекрытиях толщиной 160мм, его лучше заменить полнотелым кирпичом.

Есть один очень важный момент по перекрытиям который необходимо учитывать еще на стадии проектирования, максимальная и номинальная длина перекрытия которая была рассчитана одним строительным институтом которому было поручено просчитывать несущие способности керамического блока поротерм и подготовить технические и конструкционные решения по устройству тех или иных узлов конструкции здания. Расчеты показали, что длинна пролета перекрытия ограничена и номинально составляет 6 метров, максимально 7 метров.

Конструктивное решение устройства плит перекрытий ПК

  • Решение устройства плит перекрытий ПК для Поротерм 38 Решение устройства плит перекрытий ПК для Поротерм 38
  • Решение устройства плит перекрытий ПК для Поротерм 44 Решение устройства плит перекрытий ПК для Поротерм 44
  • Решение устройства плит перекрытий ПК для Поротерм 51 Решение устройства плит перекрытий ПК для Поротерм 51

Конструктивное решение по устройству монолитных и ПНО перекрытий

  • Решение по устройству монолитных и ПНО перекрытий для блока Поротерм 38 Решение по устройству монолитных и ПНО перекрытий для блока Поротерм 38
  • Решение по устройству монолитных и ПНО перекрытий для блока Поротерм 44 Решение по устройству монолитных и ПНО перекрытий для блока Поротерм 44
  • Решение по устройству монолитных и ПНО перекрытий для блока Поротерм 51 Решение по устройству монолитных и ПНО перекрытий для блока Поротерм 51

Зачем армировать газобетон

Все сооружения при эксплуатации подвергаются систематическим деформирующим усилиям. Неравномерная усадка кладки, перепады температуры, подвижка грунтов, ветровые и снеговые нагрузки нередко приводят к появлению трещин в стенах.

Образование трещин – опасный признак. Даже толщиной не больше волоса, они нарушают эстетический облик здания, а вертикальные, наклонные и параболические, раскрывающиеся кверху или V-образные снижают несущую способность стен.

Газобетон конструкционно-теплоизоляционных марок обладает ценными для домостроения качествами:

  1. Низкой теплопроводностью – 0,12-0,19 вт/м°с.
  2. Высокой прочностью на сжатие 3,5-7 кг/м³.
  3. Достаточной паропроницаемостью – 0,15-0,20 мг/мчпа.
  4. Биологической стойкостью.
  5. Удобными для монтажа размерами и легким весом элементов – 15-28 кг.

Он не горюч и хорошо поддается механической обработке. Сочетание качеств и доступной цены дает большое преимущество для использования блоков в частном строительстве перед другими материалами – кирпичом, деревом, монолитным бетоном.

Трещина в стене из газоблоковИсточник yurlkink.ru

Но кладка из блоков не устойчива к изгибающим деформациям. Появление трещин происходит по многим причинам:

  • Фундаменты на просадочных или пучинистых грунтах неравномерно оседают.
  • В местах примыкания стен каркас не имеет пространственной жесткости.
  • Неправильная гидроизоляция или теплоизоляция стен, вызывающая промерзание и разрушение кладки.
  • Некачественный раствор или клей тоже способны навредить газобетону. Выветриваясь из кладки, они создают мостики холода, где образуется конденсат. Впоследствии вода замерзает, швы еще больше разрушаются, прочность стены уменьшается.
  • Оконные и дверные проемы, особенно в несущих конструкциях, существенно ослабляют кладку. В ней увеличиваются растягивающие и изгибающие напряжения, способные вызывать деформацию.
  • Снизить прочность стен может увеличение этажности при надстройке. Возросшая нагрузка приводит к дополнительным смещениям фундамента и, как следствие, появлению трещин.
  • Близкое расположение возводимого здания к соседним сооружениям. Участок грунта, примыкающий к ранее построенным объектам, более рыхлый и имеет меньшую несущую способность, чем нетронутый почвенный слой. В результате основание проседает неравномерно, что может вызвать образование трещин.
  • Иногда повреждения кладки возникают из-за воздухонепроницаемой внешней отделки, нарушающей влажностный режим газобетона. Постоянное присутствие воды снижает прочность материала.

Армирование газобетонных блоков арматурой поможет избежать деструктивных изменений. Металлические элементы хорошо воспринимают растягивающие усилия, придают пространственную жесткость каркасу здания, защищают от деформаций ослабленные проемами участки.

Армопояс по кирпичным стенам нужен?

Наружные стены дома строятся из газобетонных (автоклавных) блоков, толщина 400 мм. Конструкцию армопояса зимой мы тут обсудили, как сделать утепление-опирание вроде понятно. По проекту и внутренние несущие стены тоже были из газобетона 300 мм, но из-за кидка, пoдлocти и дeбилизма поставщика блоков (Ярославский завод ЭКО — посылаю вам мощный испепеляющий ЛУЧ ненависти, проблем и неудач! ) пришлось проект переделать на внутренние стены из кирпича в 250 мм.

Так вот, вопрос следующий. Нужно ли лить общий армопояс — и над внешними стенами из газоблока, и над внутренними несущими кирпичными ; или достаточно только над наружными стенами, а кирпич свою нагрузку и так хорошо принимает?

если кирпич полнотелый или дырчатый (3 дырки не сквзозные типа череповецкий силикатный или костромской 5 дырок силикатный) — не надо ничего, только опирание плит должно быть не менее 120 мм. а если сильнодырчатый, типа поротерма — надо делать пояс.

Строительство и отделка. Фасады. УШП. Проектирование. Технадзор. Разработка ГОСТ, СП, технической документации.

да на опирание нужно положить полнотелые кирпичи, не дырчатые, пару рядов под плиты.

Строительство и отделка. Фасады. УШП. Проектирование. Технадзор. Разработка ГОСТ, СП, технической документации.

Кирпич весь полнотелый, не щелевой (не говоря о поротерме). Опирание плит как раз 120 мм и выйдет — стена 250 (можно и 380, но есть ли смысл?), а плиты будут лежать практически встык.

Не надо. Сделайте выпуски арматуры из общего армпояса во внутренние стены (те, что на 250мм) 350-500мм и заложите их. Всё. Удачи!

2Tsvetaev ну и замечательно всё тогда

============ значит, говнoблоки не получились? С.Р. в гробу перевернётся. Позвонит руководству завода и отчитает как нарушителей дисциплины в пионерлагере)))) Он любит жаловаться, хлебом не корми, особенно когда обижают его детище никчёмное

Строительство и отделка. Фасады. УШП. Проектирование. Технадзор. Разработка ГОСТ, СП, технической документации.

Не понял что это **** с блоками не получилось в Вашем понимании ?

А у меня в реальности не получилось сейчас забрать 100% предоплаченную в январе продукцию по той цене, по которой она была куплена. Т.е. эти знойные пeдeрacты с завода ЭКО уже 4 месяца пользуются моими деньгами, всеми силами оттягивая поставку, а потом говорят — «у нас же цена выросла на 50%, елки-палки, доплати нам денег!» Совок мeрзeйший. А аргументы у них — просто пестня: поймите, говорят, нам поставщики так цены подняли, нам так трудно работать, нас налоговая заругает. Бизнесмены табачные, нax.

Я не говорю о том, что поставку предыдущей партии я ожидал 2 месяца (хорошо тогда цены не додумались подняли, дибилы), а ту, январскую, доп-машину заказал только из-за ихнего же недовоза 3 кубов в предыдущем заказе!

Короче, на ярославском заводе ЭКО можно покупать только как в советские годы: загрузил машину, подогнал к воротам, сбегал расплатился налом из своих рук (а товарищ в это время пусть у машины стоит, охраняет!) и бегом улепетывать с товаром. Никаких договоров, счетов, предоплат — иначе такого гoвнa накушаешься.

А СР, кстати, давно предупреждал о том, что стройматериалы все больше в дефиците будут. А у нас ведь как — как только даже нормальный человек (даже из Ярославля) соприкасается с поставками дефицита, он превращается в продавщицу колбасного отдела а-ля 81 год: «вас много а я одна», + ярославская классика: «не нравицца — забирай деньги!» Ага, забирай, январские 2000 за куб, когда сейчас сами эти чудо-блоки по 3050 торгуют.

Вот я и заменил в проекте внутренние несущие стены из газоблока (а нафига внутри дома мне теплоизоляционные свойства?) на кирпичные. А когда эти уроды догонят цену до 3500, то им крантeц — это цена поротерма М125

Директор ярославского завода ЭКО Илья Галагаев, посылаю Вам мощнейший луч проблем, убытков и скорейшего разорения.

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

  • установка производится на всем периметре будущего здания, с учетом внутренних стен;
  • для наружных несущих стен используются блоки с плотностью не ниже D-500;
  • высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
  • ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
  • рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
  • арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
  • для заливки используется бетон не ниже марки B-15.

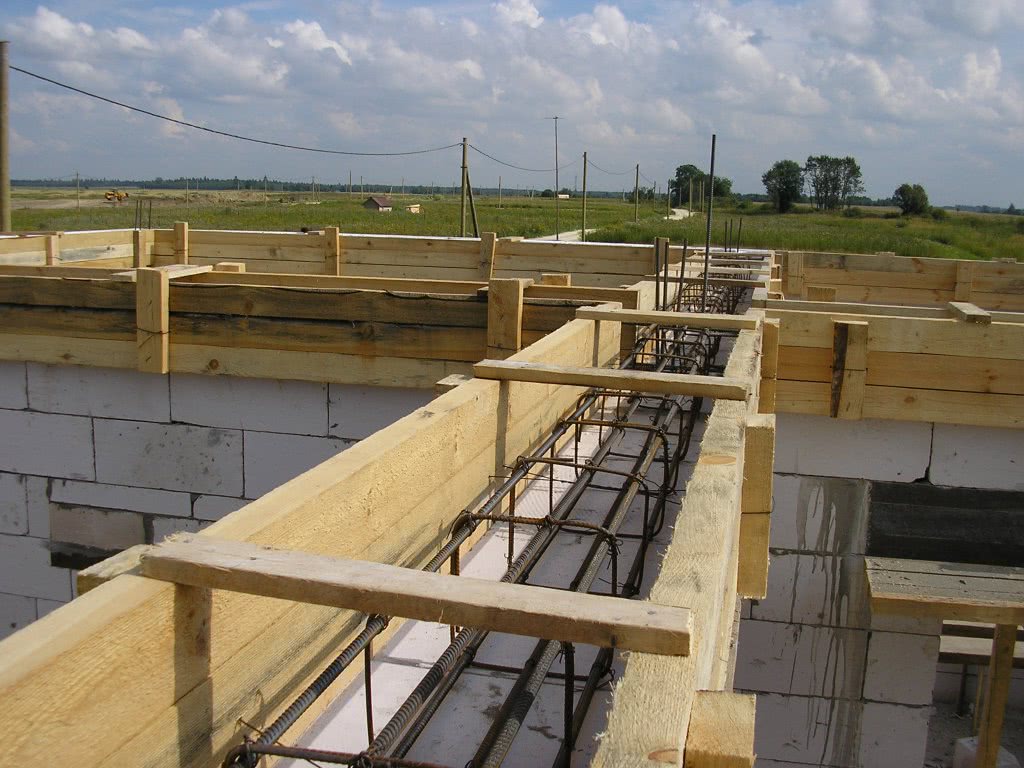

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

  1. Пластика.
  2. Алюминия.
  3. Железа.
  4. Фанеры.
  5. Дерева.
  6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Материалы, расходники и инструменты

Застройщик должен иметь возможность качественно выполнить вертикальную и горизонтальную систему защиты, поэтому ему будет необходимо предварительно подготовить следующие стройматериалы и инструменты:

  • стальная армосетка для горизонтального армирования 30х40 мм;
  • арматура Д=10 мм для вертикальной защиты;
  • красный кирпич
  • доски для монолитного пояса;
  • крепеж для опалубочной конструкции;
  • клеевые растворы;
  • цементный раствор;
  • бетон;
  • слой теплоизолятора;
  • болгарка;
  • штроборез;
  • измерительный инструмент: уровень, линейка и отвес;
  • молоток;
  • мастерок;
  • электродрель;
  • сварочный аппарат для стыковки сетки или арматуры.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

  1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
  2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
  3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
  4. Крепёжный элемент забивают до упора шайбы под гайкой.
  5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Видео описание

Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

  • Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
  • С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.


Армопояс. Что это такое и как сделать

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое.

С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены.

Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

  • Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
  • С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Как устроен армопояс?

Конструкция располагается по периметру здания, не прерываясь. Она представляет собой монолит, проходящий по контуру стен. Его устройство похоже на ленточный фундамент, но опорой ему служат возведенные стены фасада и внутренние несущие перегородки. В малоэтажном строительстве можно сделать армопояс своими руками при условии, что налажена доставка наверх готового бетона. Также надо обеспечить заполнение им всей конструкции быстро, чтобы он не начал неравномерно застывать.

Как правильно сделать армирующий пояс?

Работы начинают после отвердения раствора или клея для кладки материала стен. Следует отметить, что для газоблоков лучше использовать специальный клей, которым можно делать шов толщиной 3 мм без потери качественных характеристик фасада. Технология, по которой кладется армопояс для газобетона, отличается устройством опалубки. Для нее используют деревянные щиты (стандартный вариант) или специальные U-блоки марки D500. Второй способ более предпочтителен.

Блоки представляют собой несъемную опалубку с хорошими параметрами теплосбережения. Это значит, что бетон не превратится в один большой мостик холода и не потребует дополнительного утепления. Для съемной деревянной опалубки используют щиты, сбитые из досок толщиной 2 см, которые заранее собирают на земле.

Watch this video on YouTube

Под мауэрлат

Заливать армопояс под мауэрлат можно только после отвердения клея/раствора для кладки стен. Технология, по которой кладется армопояс по газобетону отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон же готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас получится бетон М400.

Крепление мауэрлата

При монолитном устройстве армопояса следует соблюсти правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует вывести из него вертикальные отрезки на определенную в проекте высоту. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В брусе необходимо сделать сквозные отверстия, равные диаметру арматуры, а на ее концах следует нарезать резьбу. Так, у вас получится надежное крепление, что предоставит вам возможность осуществить качественный монтаж крыши любой конфигурации.

Материалы для армированного пояса под крышу

Армопояс выполняется в виде непрерывной ленты по периметру несущих стеновых конструкций. Она может быть сформирована опалубкой с армокаркасом, заполненной раствором бетона, строиться кирпичной или из U-блоков либо комбинированным методом.

Кирпичный армопояс на газобетонных стенах под мауэрлат уже практически не устанавливается. Только одна существует объективная причина, для того чтобы его разместить на газобетоне — если у застройщика нет возможности установить железобетонный монолит или U-блоков.

С тем чтобы на кирпичной конструкции не создавались мостики холода, кирпичную кладку на газоблоках под мауэрлат выполняют с применением «зимнего» монтажного клея, кроме того ее утепляют, чтобы повысить тепловое сопротивление.

Бетонный сейсмопояс на сегодняшний день наиболее популярная форма защиты газобетонных стен. Традиционно он выполняется в съемной опалубке из низкосортных досок или разборных щитов. Для этого используют ненужные мебельные щиты и прочие подсобные материалы.

Порядок фиксации опалубки:

  1. По краям закрепляют арматурными кусками либо стальной проволокой.
  2. Вверху создают ребра жесткости из брусков 40х40 мм, прибиваемых к верху щитов, расположенных параллельно на промежутке не менее 1 м.
  3. Низ укрепляется крестовым отрезком арматуры, чтобы не допустить сдвиг опалубки.

Арматурный каркас, связывается из железной арматуры 12 -14 мм. Внутри опалубки его устанавливают на пластиковые либо деревянные подставки толщиной 3см. В поперечном разрезе он должен иметь квадрат либо прямоугольник.

Поперечная арматура закрепляется с базовой частью каркаса проволокой Д 6 или 8 мм, через 300 мм. После того как каркас будет установлен в опалубку, его заливают бетоном не ниже М200. Чаще всего применяют смесь М 250 с щебеночным наполнителем.

Заливку выполняют равномерно по всей опалубки за раз. Проще это сделать с применением бетононасоса с запорным механизмом. При выполнении небольших объемов бетонных работ, заливку можно выполнять ручным способом. После чего выполняют виброуплотнение раствора специальным строительным вибратором или штыкованием массы куском арматуры и обычным мастерком.

Заливку требуется сделать за 1 раз без перерыва. Если все же застройщик вынуждено делает перерыв, к примеру, если закончился раствор или в результате других форс-мажорных ситуаций, выполняют вертикальную отсечку.

Демонтаж опалубки выполняют не менее чем через сутки в летнее время и зимой не менее чем через 72 часа. Поскольку бетон имеет теплопроводность значительно выше газосиликата, в зимнее время он «становиться мостиком холода», местом образования конденсата и разрушения стены и облицовки. Поэтому такой вид устройства защитной конструкции требует утепления снаружи.

Если использовать неразборные теплые опалубки, то утепление армопояса проводить не требуется. Для этого современная промышленность наладила выпуск U-блоков коробчатой формы. Они просты в установке.

Застройщику потребуется только установить их на верхний ряд газоблоков с применением специального клея, при этом свободная полость должна быть повернута вверх. Далее во внутреннюю полость устанавливают теплоизолятор, например, пенополистирол или Пеноплэкс.

Потом укладывают составленный армокаркас и точно так же, как при выполнении монолитной бетонной конструкции, укладывают бетонную смесь с последующей трамбовкой. Скорость производства пояса при таком варианте очень высокая, поскольку не требуется выполнить монтаж/демонтаж опалубки.
