УКАЗАНИЯ ПО ПРОЕКТИРОВАНИЮ

103. Фундаменты (основания) копровых площадок
рекомендуется устраивать на уложенных в котлован болванках или мартеновских
козлах, являющихся основанием для разбиваемого скрапа или лома. Общую толщину
слоя болванок и козлов назначают не менее 1 м.

Пустоты между
козлами и болванками заполняют мелким скрапом, затем поверхность слоя
выравнивают. Сверху укладывают стальные плиты (шабот) толщиной не менее 500 мм.

Вокруг
заглубленных шаботов рекомендуется устраивать ограждения в виде железобетонных
подпорных стен с защитой их броневыми плитами от действия ударов кусками
разбиваемого скрапа.

104.
Ориентировочный вес шабота принимают не меньше

(26)

где-
ориентировочный вес шабота в т;

— вес копровой бабы в т;

— высота
падения ее в м.

105. При
грунтах с расчетным сопротивлением основания более 3 кг/см2 болванки
или мартеновские козлы укладывают непосредственно на грунт. При более слабых,
но не водонасыщенных грунтах болванки и козлы укладывают на уплотненную
вибрированием или каким-либо другим путем песчаную подушку толщиной 1 — 2 м, в
зависимости от расчетного сопротивления основания.

106. При водонасыщенных грунтах слабых и средней
прочности и размещения бойной площадки внутри здания или открытой эстакады
вокруг фундамента устраивают ограждение в виде полого железобетонного цилиндра
из бетона марки не ниже 150.

Внутренний
диаметр цилиндра Di принимают не менее

(27)

где — диаметр стальной плиты шабота в м.

Высоту цилиндра
принимают не менее 0,7 среднего диаметра и не более 6 м.

Толщину стенки
цилиндра назначают равной от 200 до 500 мм, в зависимости от диаметра цилиндра.

Стенку цилиндра армируют двойной сеткой; общий
процент армирования принимают не менее 1.

107. Минимальные
расстояния от копровых устройств до промышленных зданий и сооружений (из
условия сохранения в целости строительных конструкций) принимают по табл. .

Таблица
9

Радиус зоны динамического влияния копровой установки в м

№ п/п	Характеристика грунтов	Радиусы зоны динамического влияния копровой установки в т при весе бабы в т
До 3	5	7 и более
1	Скальные и полускальные грунты	15	20	30
2	Крупнообломочные грунты, песчаные грунты сухие, глинистые грунты твердые (в том числе лессовидные грунты)	30	40	60
3	Песчаные грунты влажные и глинистые грунты пластичные	40	60	80
4	Водонасыщенные песчаные и слабые глинистые грунты	50	80	100

Примечание. В случаях возведения
копровых установок на водонасыщенных песчаных и слабых глинистых грунтах,
основания фундаментов копровых цехов и скрапоразделочных баз, располагаемые на
расстояниях, меньших указанных в табл. , рекомендуется искусственно укреплять
(уплотнять тяжелыми трамбовками, вибрацией и т. д.).

Почва

От правильного определения типа почвы зависит выбор фундамента

Самым первым фактором, который следует тщательно изучить – это почва на участке, которая выбрана для постройки дома. От ее типа зависит многое:

тип фундамента;
глубина его залегания;
выбор вида гидроизоляции;
возможность обустройства подвала.

Для того чтобы правильно оценить почву, необходимо выкопать в нескольких местах ямы или пробурить скважины. Расстояния между ними должно быть не менее метра. Грунты на одном и том же участке могут быть различными, а, следовательно, свойства их отличаются.

Очень важно не ориентироваться на свойства грунта соседнего участка и игнорировать обследование своего. Скважина пробуривается до глубины 2 метров

Такая глубина достаточна для того, чтобы получить представление, какой тип почвы преобладает

Скважина пробуривается до глубины 2 метров. Такая глубина достаточна для того, чтобы получить представление, какой тип почвы преобладает.

Далее определаются с видом фундамента и глубиной его залегания.

Приведём характеристики самых распространённых типов грунтов и варианты решений относительно расчёта основания дома.

Каменистые и полукаменистые грунты имеют очень высокую несущую способность. Исходя из этого, можно выполнять работы по устройству фундамента любого типа, кроме свайного.

Рассмотрим примеры

Пример расчета веса здания

Рис. 1. Расчет сопротивление грунтов и их виды.

На рис. 2 приведены приблизительные параметры веса элементо жилого дома, которые помогут вам произвести правильный расчет. Более точные цифры приведены в справочникам по строительным нормам и правилам.

В качестве примера возьмем двухэтажный жилой дом без подвала, размеры основания которого 12х12 м.

Сначала определяется общий вес здания — складывается вес крыши, коробки здания, мебели, цоколя и фундамента.

Высчитывается вес крыши. Он зависит от веса стропил, перекрытий и каркаса крыши, веса кровли и ветровой и снеговой нагрузки. Последние параметры можно выяснить в районных строительных организациях или установить по СниПу «Нагрузки и воздействия».

Допустим, что крыша деревянная, покрытая металлочерепицей, а снеговая и ветровая нагрузка незначительные: 3000+800+2000=5800 кг.

Определятся вес коробки здания. Он рассчитывается из веса самой коробки дома, капитальных стен, основных перекрытий и перегородок.

Рис. 2. Примерный вес конструкций жилого здания.

На строительство двухэтажного дома заданной площади потребуется приблизительно 15000 шт. лицевого кирпича (весом каждого блока в 4 кг) и ракушечник (каждый блок есит 15 кг): 15000*4+2500*15 = 60000+80700=140700 кг.

Для возведения капитальных стен, перегородок и некратностей используется красный кирпич, 1 блок которого весит 3,8 кг: 12000*3,8 кг=45000 кг.

Перекрытия возводят из круглопустотных железобетонных плит. Вес одной плиты 6х1,2 м составляет 200 кг: 34*2200=74800 кг.

Необходимо обязательно учитывать вес раствора для кладки кирпича и ракушечника, стяжку, черновую отделку штукатуркой. Все это будет приблизительно весить 63000 кг.

Общий вес оборудования, обеспечивающего дом, и мебели определяется в 5000 кг.

При суммировании всех этих параметров общий вес коробки здания составляет 329 100 кг.

Определяется вес цоколя и фундамента. Для строительства цоколя используется кирпич, весом каждого блока в 3,8 кг, а для фундамента берутся бетонные блоки, каждый весом в 1600 кг: 6500*3,8+40*1600=24700+64000=88700 кг.

Также необходимо учесть вес заливки бетонной стяжки, раствора для кирпичной кладки и монтажа блоков и железной арматуры. В сумме получается цифра в 106080 кг.

При суммировании веса всех элементов дома получается общий вес здания в 440980 кг. То есть на грунт будет давить 441 тонна.

Пример расчета запаса прочности

Сначала необходимо высчитать площадь опирания дома на грунт. Для этого берется ширина блоков, из которых будет монтироваться фундамент (например, 50 см), и умножается на периметр фундамента. В данном примере эта цифра будет равна 4800 см: 4800*50= 240000 см2.

Допустим, что вид грунта, на который будет опираться здание, — пластинчатая глина, способная нагрузку в 2 кг на 1 см2.

Высчитаем вес, который может выдержать грунт под зданием. Для этого умножим площадь опирания дома на рассчитанную нагрузку на грунт: 240000*2=480000 кг/см2.

Теперь можно высчитать запас прочности. Для этого из расчетной нагрузки на почву вычтем общий вес здания:

480000-440989=39011 кг.

То есть при ширине фундамента в 50 см запас прочности составляет 39 тонн. Этого вполне достаточно для того, чтобы построить достаточно большой капитальный жилой дом.

Для легких зданий такие запасы прочности не нужны. Поэтому их фундаменты возводятся не из блоков, а используют ленточную конструкцию, ширина которой обычно равна ширине бетонного блока — 40-50 см. Но если почва на участке суглинистая, а уровень грунтовых вод очень высокий, то придется возводить монолитную плиту или плавающий фундамент. Он поможет решить проблемы с неравномерным пучением почвы. Но в данном случае расчет запаса прочности грунта все равно необходим.

https://youtube.com/watch?v=Mzrj-h365C8

Если расчет и под дом проведены правильно и все нюансы учтены, здание простоит долго и никаких проблем с ним не возникнет.

Расчет площади подошвы фундамента

Важное место в проектировании основания для будущей постройки занимает расчет площади подошвы фундамента. Данный этап работы проводится по формуле, представленной на рисунке ниже

Полученное в результате вычислений значение – примерная общая площадь подошвы фундамента, необходимая для того, чтобы буквально под нагрузкой не продавить грунт. Если речь идет о строительстве самого дорогостоящего – плитного монолитного фундамента (в статье расчет арматуры на фундамент вы оцените, насколько «экономично» данное решение), то можно и вовсе избежать этих расчетов, ведь достаточно залить плиту под всей площадью дома, а такой подошвы с избытком хватит для предупреждения всех сюрпризов, которые преподносит грунт.

Каждый тип грунта, в зависимости от глубины заложения, плотности и пористости, обладает своими показателями сопротивления нагрузкам. Само собой разумеется, что пласты почвы на большой глубине в результате естественной прессовки отличаются большими значениями сопротивления. Так, если вы планируете строить фундамент на глубину меньше 1,5 м, то расчетное сопротивление грунта примет несколько иное значение. В этом случае оно будет рассчитываться по формуле: R=0,005R0(100+h/3), где R0 – табличное значение расчетного сопротивления, h – глубина фундамента относительно нулевой отметки, см. В свою очередь, многое зависит от грунтовых вод, ведь повышенная влажность грунта уменьшает его сопротивление нагрузке.

Естественно, что при самостоятельном расчете фундамента под дом придется повозиться над вычислением нагрузки от возводимой конструкции, которая будет оказываться на пласты грунта под подошвой фундамента. Сюда включается:

суммарная нагрузка от сооружения, в том числе и примерная – от фундамента (используются данные таблицы, представленной на рисунке ниже);
нагрузка от объектов, которые будут размещены в постройке (камины, мебель, люди);
вес сезонных нагрузок от снежного покрова. Для средней полосы принимается равным 100 кг на кв. м кровли, для южной – 50 кг, для северной – 190 кг.

Полученное в результате вычислений значение площади подошвы фундамента используется при составлении проекта фундамента: выборе ширины ленты (для ленточного монолитного основания) или площади опоры (для столбчатого, свайного типов фундаментов). Рассмотрим конкретный пример расчета фундамента для каменного дома 6 ? 8 м. О том, как подбирается арматура для фундамента, пойдет речь уже в отдельной статье.

Пример расчета фундамента

Предположим, что мы строим двухэтажный каменный дом 6 ? 8 м, проект которого предусматривает в том числе одну внутреннюю несущую стену. Масса дома с учетом всех нагрузок получилась равной 160 000 кг. Грунт – влажная глина (расчетное сопротивление – 6 кг/см2). Коэффициент условий – 1. Коэффициент надежности – 1,2. Подставляем все значения в формулу расчета площади подошвы фундамента:

S = 1,2 ? 160000 / (1 ? 6) = 32 000 см2 = 3,2 м2

Для ленточного фундамента: при общей длине ленты примерно (6+8) ? 2 + 6 (внутренняя стена) = 34 м минимальная ширина ленты составит 3,2 / 34 = 0,1 м. Это минимальное значение!

Если рассматривать фундамент для легкого деревянного дома при условии, что минимальная площадь подошвы получилась равной 1 м2, то для возведения свайного фундамента (площадь основания каждой сваи принимается равным 0,07 м2, при условии, что нижняя часть сваи в диаметре – 0,3 м) потребуется:

1 / 0,07 = 15 свай

Расчет потребности арматуры

Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом

Ленточный фундамент

Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.

Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.

Связка стержней между собой обеспечивается стальной вязальной проволокой.

Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.

При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.

Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.

Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.

Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.

Расчет онлайн размеров, потребности арматуры и бетона

Столбчатый

Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.

В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.

Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.

Онлайн расчет размеров, потребности арматуры и бетона

Плитный

Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.

Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.

Калькулятор онлайн размеров, а также потребности арматуры и бетона

Советуем почитать: Устройство фундамента под частный дом своими руками

Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.

Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.

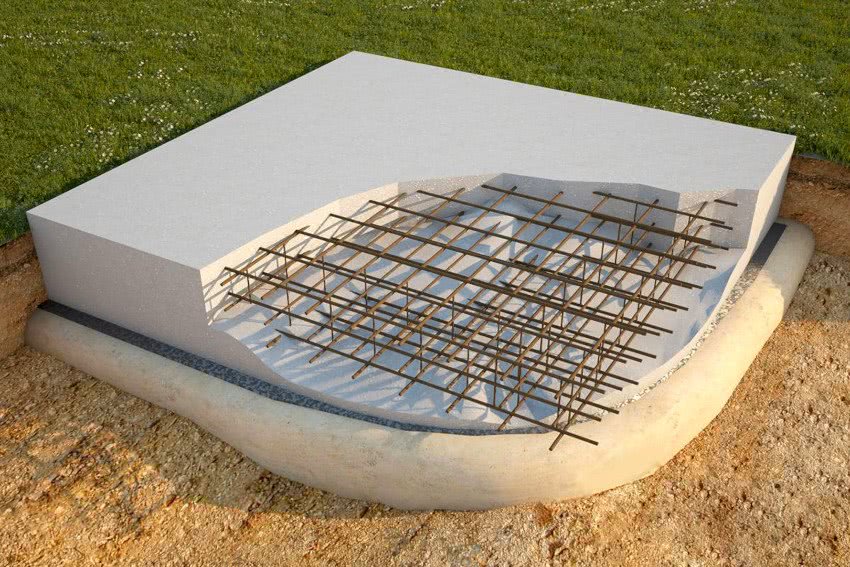

Расчёт фундамента под дом с плитным основанием

Плитный фундамент универсален, так как он подходит практически для всех типов почв (торфяные, болотистые, песчаные) и зданий. Именно такой фундамент заслужил право считаться самым надёжным. По-другому его называют монолитным. Единственным недостатком считается дороговизна возведения.

Особо стоит отметить достоинства монолитного основания:

Плитный фундамент универсален и считаться самым надёжным

Способность выдерживать большие нагрузки. Плитные фундаменты обладают самой высокой несущей способностью, поэтому они могут закладываться в основе одно- и многоэтажных зданий из разных по тяжести стройматериалов.
Есть условия для полноценного обустройства цокольного этажа и отмостков.
Простота технологии закладывания плитного фундамента. Доступна даже частному застройщику.
Монолитная плита самая долговечная, срок её службы составляет свыше 150 лет.
Создание монолитного основания не требует слишком объёмных земляных работ: глубина заложения такого фундамента минимальная.

Расчёт плитного фундамента: на что обратить внимание

Монолитный фундамент, по сути, является мелкозаглубленным. Верхняя поверхность заливки бетона производится вровень с землёй. Плоскость плиты должна быть на 0.2 метра больше основания дома со всех сторон.

Для тяжелых двухэтажных домов нужна армированная плита толщиной 300 мм

Толщина бетонной плиты варьируется от 150 до 350 мм в зависимости от типа грунта, глубины подземных вод и общей массы постройки.

При строительстве частного дома расчёт монолитного фундамента производится на основе усреднённых значений. Так, для лёгких хозпостроек подойдёт толщина плиты 150 мм и один ряд арматурной сетки, для двухэтажных лёгких домов – 250 мм и объёмная двухуровневая арматурная сетка, а для двухэтажных домов из бетона и кирпича с тяжёлыми кровельными перекрытиями – 300 мм и объёмная двухуровневая армация.

Расчёт арматуры для фундамента производится довольно просто. Допустим, что надо рассчитать количество и общий метраж арматурных прутов для плиты размером 7х8. Толщина плиты будет 20 см. Установлено, что расстояние между прутьями в среднем принимается за 20 см. Сетка будет двухуровневая.

Толщина монолитной плиты варьируется от 150 до 350 мм

число прутов в одном ряду: 8:0.2 = 40 и нужно добавить 1, получается 41;
так как необходимо сделать сетку, то будут ещё и перпендикулярные пруты: 7:0.2 = 35;
всего прутов понадобится: 41+35 = 76 в одном уровне и 76х2=152 прута для двух уровней;
обычно длина арматурного штыря имеет 6 метров, значит, общая длина арматуры равна 152х6 = 912 метров;
число вертикальных прутов для соединения вычисляется по числу пересечений в сетке: 41х35 = 1435;
толщина плиты 20 см, расстояние от краёв плиты внутри до каркаса должно быть не менее 5 см, поэтому длина соединительных штырей будет равна 20-5х2 = 10 см;
длина всех соединительных прутов: 1435х0.1 = 143.5 метра;
общая длина арматуры: 912+143.5 = 1055.5 метра.

Армирующую сетку не сваривают, а связывают специальной проволокой

Расчёт цемента на фундамент довольно прост. Количество и марка цемента зависит от состава бетона, который требуется применить для фундамента.

Если будущее строение является нестандартным, то размеры плитного фундамента вычисляются индивидуально с помощью специалистов.

Расчет стройматериалов

На следующем этапе необходимо оценить объем строительных материалов, который потребуется для возведения основы дома: количество бетонной смеси, арматуры, опалубки – в отдельных случаях даже необходимо провести расчет кирпича на фундамент. Грамотный подход позволит избежать лишних транспортных расходов и существенно сэкономит время на возведение фундамента.

Арматура

Специфику расчета арматуры на фундамент мы описывали в соответствующей статье. Там же вы найдете подробное описание расчетов для разных типов железобетонных оснований. Для ленточного фундамента обычно используют каркас из двух поясов продольной арматуры по 2 прутка в каждом с шагом поперечной (горизонтальной и вертикальной) арматуры 0,3-0,5 м. В качестве примера расчета фундамента рассмотрим все то же основание дома 6×9 м с одной внутренней стеной, примем высоту ленты равной 1,5 м, ширину – 0,4 м.

Поперечное сечение ленты имеет площадь: 0,4×1,5=0,6 м2=6000 см2. Из них 0,001% должна занимать арматура, а это 6 см2. По таблице ниже определяем нужный диаметр прутков – 14 мм. Количество метров такой арматуры примерно равно: (6×3+9×2)×4=144 м Гладкой арматуры, которая, по сути, играет лишь роль связующего звена для продольных прутков, при шаге в 0,5 м потребуется: (36/0,5)×(0,4×2+1,5×2)=273,6 м, где (36/0,5)- количество соединений гладкой арматуры, (0,4×2+1,5×2) – периметр элемента прямоугольной формы, образованного гладкой арматурой.

Бетон

Неважно, планируете ли вы заказывать бетонную смесь на заводе-изготовителе, либо думаете над его самостоятельным приготовлением – прикинуть объем бетона просто необходимо! Сделать это очень легко, воспользовавшись простейшими математическими формулами и учитывая геометрию фундамента. О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м

Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора

О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м. Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора.

То же самое касается ситуаций, в которых вы решили своими силами готовить бетон. В этом случае вам поможет информация по характеристикам бетонной смеси для фундамента, а также статья о том, как рассчитать количество цемента на бетон. В них просто и доступно описан порядок работ и представлены все необходимые вычисления.

Расчет опалубки для фундамента

Конечно, если вы собираетесь заливать бетон в трубы – использовать буронабивной свайный фундамент, то вопрос с опалубкой решится сам собой. А вот при возведении ленточного или плитного железобетонного фундамента без опалубки обойтись проблематично. Можно арендовать строительные комплекты опалубки, но это дорого, особенно при непонятных сроках строительства. Поэтому в ряде случаев приходится делать опалубку самостоятельно – из пиломатериалов. Причем делать нужно таким образом, чтобы доски после распалубки можно было использовать, например, для чернового пола или строительных лесов. Дешевле всего обойдется покупка обычных дюймовых досок, которые можно сбить в достаточно надежные щиты. В статье, посвященной расчетам опалубки на фундамент, мы описали несколько примеров того, как можно подобрать опалубку: исходя из толщины досок и расстояния между раскосами – так, чтобы она была устойчива к нагрузкам со стороны бетонной смеси.

Надеемся, что представленная информация поможет вам решить непростые задачи строительства!

Это интересно: Расчет монолитной плиты перекрытия пример: изучаем тщательно

Общая смета

Подводя итог, чтобы вся изложенная теория стала чуточку понятнее, приведём пример расчёта основания для одноэтажного дома.

Здание габаритами 6х10 м, с внутренней шестиметровой стеной. При этом высота первого этажа – 3 м, а высота чердака – 2 м.

Фундамент ленточный, из железобетона, глубиной 1,5 м, шириной – 0,5 м. Кровля двускатная из шифера.
Площадь поверхности стен = (6+10+6+10+6)*3 + (1/2*6*2)*2 = 126 кв.м.
Площадь поверхности перекрытия = 6*10 = 60 кв.м.
Площадь поверхности кровли = 4*10*2 = 80 кв.м.
Нагрузка на фундамент = 126*270 + 60*300 + 60*200 + 80*50 = 68020 кг.
Площадь основания фундамента = Площадь по внешним границам – Площадь по внутренним границам + Площадь внутренней стены = = 6*10 – (6-2*0,5)*(10-2*0,5) + 0,5*(6-2*0,5) = 17,5 кв.м.
Объём фундамента = 17,5*1,5 = 37,5 кв.м.
Вес фундамента = 37,5*2500 = 93750 кг.
Нагрузка на 1 кв.см. грунта = (93750+68020)/(17,5*10000) = 0,9244 кг/кв.см. Такая нагрузка допустима для самых слабых грунтов – для насыщенных водой песков.
Объём бетона = Объём фундамента = 37,5 кв.м.
Арматура ребристая = (2*(6+10)+6)*3*2 = 228 м
Количество соединений арматуры = (2*(6+10)+6)/0,5 + 1 = 77
Арматура гладкая на 1 соединение = (0,5-2*0,05) + (1,5-2*0,05)*3 = 4,6 м
Арматура гладкая всего = 4,6*77 = 354,2 м
Проволоки вязальной = 0,3*3*4*77 = 277,2 м

Как вы видите, расчёт фундаментов – не настолько сложная наука, чтобы отказываться от стройки своими силами, и данный пример расчёта фундамента приведён здесь как главное доказательство.

Разбираемся с методами крепления ламината на стену. О нюансах установки можете узнатьздесь.

О выборе и укладке теплого электрического пола для дома читайте в нашей статье.

Следующая запись Водонепроницаемая битумная мастика для гидроизоляции фундамента: виды, преимущества, технология нанесения

Наверно, чтобы все так точно рассчитать, надо академию строительную закончить))) А мы на даче, когда дом строили, сперва прикинули, сколько будут стоить работы по фундаменту. Конечно, без главных параметров, как здесь и написано, не обошлись. Посчитали все, потом и у прораба проконсультировались. Наши и его расчеты совпали: как правило, бюджет на строительство любого фундамента (свайный, наверное, дороже обойдется) составляет до 35% от бюджета всей стройки.

Общие сведения по результатам расчетов

Общая длина ростверка
— Периметр фундамента, с учетом длины внутренних перегородок.
Площадь подошвы ростверка
— Соответствует размерам необходимой гидроизоляции.
Площадь внешней боковой поверхности ростверка
— Соответствует площади необходимого утеплителя для внешней стороны фундамента.
Общий Объем бетона для ростверка и столбов
— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
Вес бетона
— Указан примерный вес бетона по средней плотности.
Нагрузка на почву от фундамента в местах основания столбов
— Нагрузка на почву от веса фундамента в местах основания столбов/свай.
Минимальный диаметр продольных стержней арматуры
— Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
— Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
Минимальный диаметр поперечных стержней арматуры (хомутов)
— Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
Минимальное кол-во вертикальных стержней арматуры для столбов
— Количество вертикальных стержней арматуры на каждый столб/сваю.
Минимальный диаметр арматуры столбов
— Минимальный диаметр вертикальных стержней для столбов/свай.
Шаг поперечных стержней арматуры (хомутов) для ростверка
— Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
Величина нахлеста арматуры
— При креплении отрезков стержней внахлест.
Общая длина арматуры
— Длина всей арматуры для вязки каркаса с учетом нахлеста.
Общий вес арматуры
— Вес арматурного каркаса.
Толщина доски опалубки
— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
Кол-во досок для опалубки
— Количество материала для опалубки заданного размера.

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

Монолитная плита во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы. Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта, при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины. Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

плитный монолитный фундамент

Высокая несущая способность

В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт. Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

Единственный фундамент, на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его. Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

В условиях дефицита средств для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при наличии весовых расчетов будущего дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель. Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент уже является черновой стяжкой для полов в доме

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

количество опорных колонн;
диаметр и высоту свай;
размеры находящейся в грунте расширенной части опоры;
габариты ростверка;
конфигурацию ростверковой конструкции;
марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

длины плитной основы;
ширины фундаментной плиты;
высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Плитный фундамент
