Как провести кабель по фасаду здания и какие требования нужно учитывать

Самый практичный крепеж для кабеля

Как я уже сказал в зависимости от способа монтажа электропроводки, зависит и крепление кабеля к тому или иному основанию.

Если монтаж электропроводки выполняется скрытым, то здесь важно надежно зафиксировать провода в штробе чтобы они не мешали будущей отделке и оштукатуриванию стен

Для открытой проводки стараются выбирать способы и аксессуары, менее заметны для глаз и не привлекающих внимание. Также крепеж кабеля зависит и от способов отделки в помещении

Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой)

Также крепеж кабеля зависит и от способов отделки в помещении. Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой).

Какие инструменты понадобятся, чтобы выполнить надежное крепление кабеля к стене? Поверхности, с которыми придется работать, могут быть из бетона, кирпича, дерева, поэтому минимальный набор инструмента это перфоратор, дрель или шуроповерт.

Дюбель хомут для крепления кабеля

Такие крепления рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм. Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Монтажная площадка для крепления кабеля

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО ( площадка с монтажным отверстием ).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм , в него вставляется обычный дюбель и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Дюбель для бандажа

По внешнему виду имеет что-то общее между дюбелем и саморезом. Изготавливается из пластика. Монтажная головка оснащена отверстием, через которое можно просунуть стяжку и зафиксировать кабель.

Принцип монтажа аналогичный с предыдущими способами. Сверлим отверстие диаметром 6 мм и забиваем в него бандаж. Затем продеваем через отверстие стяжку и подвязываем кабель или группу кабелей.

Скажу честно, что крепить кабель к стене таким бандажом я не пробовал, поэтому ничего сказать про них не могу.

Дюбель стяжка для крепления кабеля

Дюбель стяжка или как его еще называют хомут с дюбелем удобное и универсальное устройство. Девайс состоит из двух элементов собранных в одно целое: дюбеля и хомута (стяжки). За счет этого упрощается процесс его монтажа.

Прокладка кабеля по фасаду здания нормы

25.07.2017

Принципы прокладки кабеля по фасаду здания

Прокладка кабеля по фасаду здания

– принцип монтажа при подключении к электросети частных домов, дач, коттеджей, гаражей, бань и т.п.

Данный метод прокладки кабеля отличается особой серьезностью, поскольку необходимо полное соблюдение всех правил и требований.

Нередко даже малейшие нарушения при проводке кабеля по фасаду здания могут привести к нестабильной работе электросети и выходу из строя электрооборудования, что чревато возникновением пожаров и поражениями электрическим током.

Существует два способа проводки кабеля по фасаду (в соответствии с ПУЭ):

  • открытый способ;
  • закрытый способ.

Выбор того или иного способа напрямую зависит от того, каковы условия эксплуатации кабеля, от марки изделия, материала изготовления поверхности (каменная стена, бетонная, деревянная и др.) и наличии отделки.

Каждый материал подразумевает конкретные электромонтажные нормы в процессе работы с ним.

Прокладка кабеля по кирпичному, бетонному или каменному фасаду

Прокладка кабеля по стенам из кирпича, камня или бетона подразумевает под собой открытый монтаж (по ПУЭ) с условием применения бронированного кабеля или кабеля марки ВВГ.

Монтаж кабеля происходит с использованием специального короба из металла, который делает всю конструкцию более надежной и удобной, а также оберегает кабель от механических повреждений.

Если Вы уверены в том, что риск повреждений минимален, прокладка может осуществляться с помощью специальной гофрированной трубы из поливинилхлорида.

Максимальный шаг крепления кабельно-проводниковой продукции – 350 мм (на горизонтальной плоскости) и 500 мм (на вертикальной плоскости). В области, где кабель изгибается, размер шага крепления – 100 мм.

Прокладка кабеля по деревянному фасаду

Известный факт, что древесина очень горючий и легко воспламеняемый материал. Следовательно, нормы прокладки кабеля по фасаду из дерева очень строги.

В первую очередь необходимо выполнить следующие важные требования:

  • запрещено использование кабеля с алюминиевыми ТПЖ;
  • оболочка кабельной линии должна быть негорючей;
  • при вводе кабеля в здание сквозь стену необходимо наличие специальной втулки, изготовленной из металлической толстостенной трубы.

Ответвления от сети выполняются при помощи провода СИП с алюминиевыми ТПЖ.

Поскольку алюминиевая проводка запрещена в использовании с деревянными поверхностями, необходимо перед областью крепления электролинии к стене подключиться к кабелю с ТПЖ из меди посредством герметичных зажимов.

При прокладке СИП кабеля нельзя допускать его плотного соприкосновения с сайдингом. Необходимо соблюдать минимальное расстояние 7 см от стены, несмотря на нахождение кабеля в гофрированной трубе или металлорукаве.

Также прокладка кабеля по фасаду здания из дерева может осуществляться при помощи металлического и пластикового кабель-каналов.

При минимальных рисках механических повреждений кабельно-проводниковой продукции могут быть использованы в монтаже ПВХ-трубы (обязателен сертификат пожарной безопасности) и металлорукава.

Более подробно о монтаже электропроводки в деревянном доме читайте в нашей статьеОсобенности монтажа электрической проводки в деревянном помещении»

Прокладка кабеля по фасаду из сайдинга

Сайдинг – вид современной наружной облицовки, который выполняет функцию защиты зданий и декорирования фасада.

Прокладка кабеля по фасаду из сайдинга является одной из самых сложных, поскольку материал отличается высокой степенью горючести и низкой степенью прочности (невозможно крепление фиксирующий деталей).

Самым популярным и надежным методом прокладки кабеля в данном случае является предварительный монтаж кабельных магистралей (до отделки сайдингом), а также демонтаж отделки из сайдинга в необходимых местах.

Общие требования к прокладке кабеля по фасаду здания

Укладка кабельных линий происходит параллельно линиям постройки.

Запрещено использование кабелей бронированного типа с волокнистой горючей оболочкой.

Монтаж силовых и телефонных проводов в одном пучке строго запрещен. Зазор между проводами должен равняться 25 мм.

В случае монтажа в одной трассе нескольких проводов прокладка производится с минимальным числом перехлестов.

7.1.37

Электропроводку в помещениях следует выполнять
сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах;
открыто – в электротехнических плинтусах, коробах и т.п.

В технических этажах, подпольях, неотапливаемых подвалах,
чердаках, вентиляционных камерах, сырых и особо сырых помещениях
электропроводку рекомендуется выполнять открыто.

В зданиях со строительными конструкциями, выполненными из
негорючих материалов, допускается несменяемая замоноличенная прокладка
групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в
слое подготовки пола или в пустотах строительных конструкций, выполняемая
кабелем или изолированными проводами
в защитной оболочке. Применение
несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и
перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой
в монтажных стыках панелей при монтаже зданий, не допускается.

Монтаж кабеля на столбы

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20 о С. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

Ручная раскатка проводов

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

  1. Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
  2. На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
  3. На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.
  4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
  5. Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
  6. На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

Соединение кабеля

Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

  1. Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.
  2. Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
  3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.

Ошибки при разводке проводки по потолку

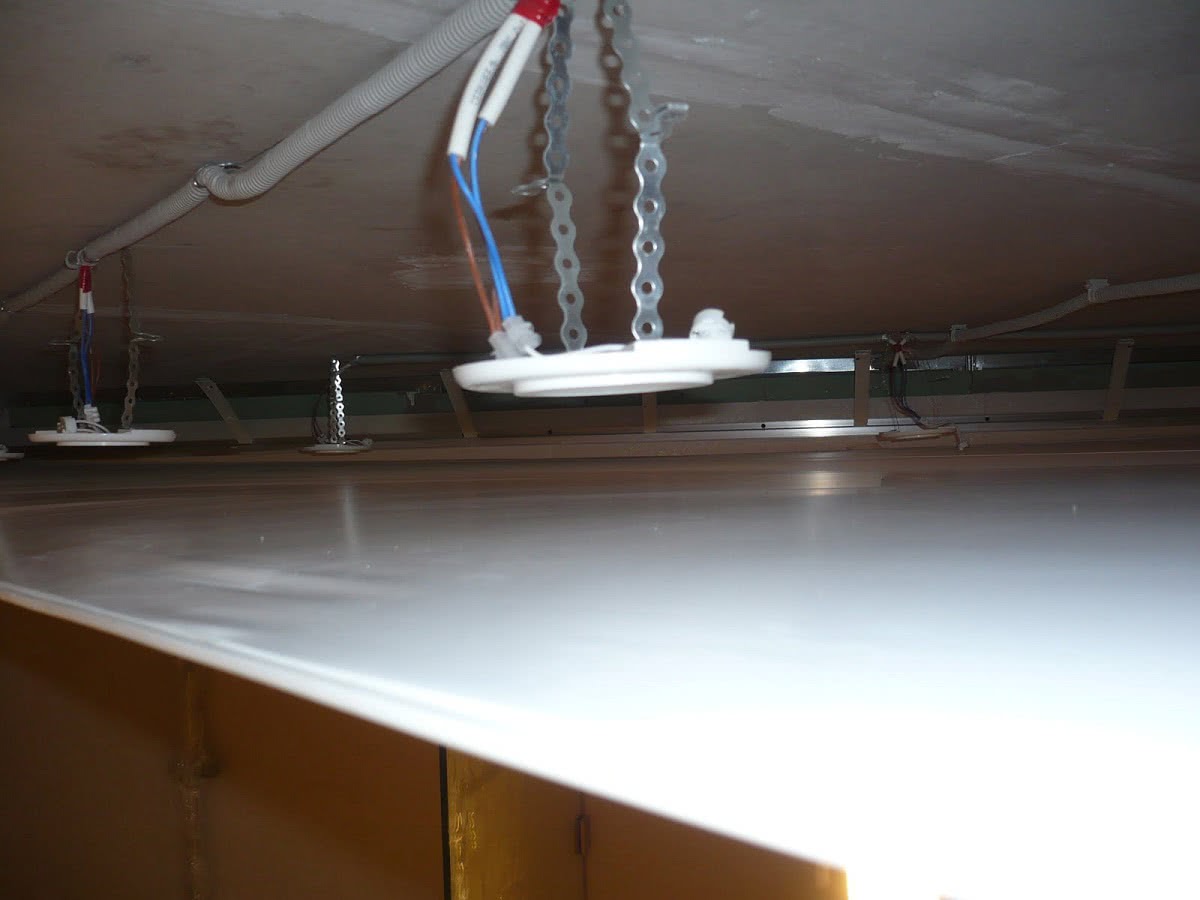

При установке натяжных потолков многие не задумываются о качестве проводки, хотя на это стоит обратить особое внимание. От исправности проводки зависит не только бесперебойная подача электричества, но и безопасность жильцов дома. Порой простая ошибка может привести к поломке всей системы

Порой простая ошибка может привести к поломке всей системы.

При установке натяжных потолков многие мастера не обращают внимание, пересекаются ли монтажный профиль и распределительная коробка, расположенная на стене. Выполнять покрытие потолка следует только при помощи специального профессионального оборудования. На это особенно стоит обратить внимание, устанавливая детектор скрытой проводки

На это особенно стоит обратить внимание, устанавливая детектор скрытой проводки. Ошибки при установке натяжных потолков:

Ошибки при установке натяжных потолков:

Если мастер предварительно не проверил потолок на наличие проводов, которые скрыты, он может просто повредить уже установленную проводку.
Многие не выполняют правил установки проводки

Кабели в разводке нужно обязательно укладывать в специальные гофрированные трубы, изготовленные из пластика.
При установке потолков важно продумать возможность поломки проводки и ее починки. Чтобы ремонт был удобен, важно, чтобы можно было снять часть полотка, а не весь потолок.. Чтобы избежать ошибок, необходимо тщательно изучить правила установки натяжных потолков

Чтобы избежать ошибок, необходимо тщательно изучить правила установки натяжных потолков

Перед установкой потолков важно обратить внимание на то, где будут расположены все осветительные приборы и устройства, подключаемые к электросети. Предварительный план позволит избежать ошибок, часто совершаемых во время укладывания проводов

Работы по прокладке

При монтаже кабелей СИП могут использоваться деревянные, железобетонные и железные виды опор, подбор которых осуществляется в зависимости от назначения (промежуточные, анкерные, угловые, перекрестные, ответвительные, концевые) и климатических условий.

Опоры для протяжки размещают так, чтобы они не мешали проходу пешеходов, проезду автомобилей и не перекрывали входы в здания.

Поскольку этот вид проводника боится механических повреждений, очень важно при выполнении монтажа СИП провода сохранить неповрежденным полиэтиленовый изолирующий слой. Процесс монтажа состоит из нескольких этапов:

  1. Подготовка и расчистка территории, удаление веток, старых столбов и других предметов для свободного перемещения при установке новых опор. Не допускается проводить монтаж СИП проводов на старые и непригодные для эксплуатации конструкции.
  2. Установка анкерной крепежной арматуры из специальной оцинкованной стали на новые столбы. Рекомендуется сделать ее до поднятия опоры в вертикальное положение.
  3. Подъем и установка новых силовых опор. Применять неисправное оборудование при этом категорически запрещается.
  4. Раскатка и дальнейшая прокладка СИП провода на опорах. Чтобы избежать повреждений изолирующего слоя, размотку кабеля следует проводить только со специальных катушек, установленных на тележках. При помощи лебедки провод протягивается через ролики с полимерным покрытием. Он может иметь неравномерное провисание.
  5. Натяжка проводов должна выполняться лебедкой. Степень натяжения проверяется специальным динамометром, так как чрезмерное или слабое значение в комплексе с плохим креплением приводит к преждевременному износу. Обязательно устанавливаются вертлюги. После завершения натяжки и фиксации анкерными зажимами раскатные ролики заменяют на промежуточные крепления.
  6. Выполнение электрических соединений и подключений.
  7. Устройство заземления и защиты от перенапряжения.

Правила монтажа

Выполняя монтаж проводов СИП, необходимо следить, чтобы они ни в коем случае не касались грунта, железных или бетонных конструкций. Все работы должны осуществляться только специнструментом. Территория проведения работ огораживается и маркируется. На участках площадью 100 м² и более осуществляется исключительно механическая раскатка.

Когда производится монтаж СИП на опорах, используются только специально разработанные для этих систем комплектующие (крюки, анкерные кронштейны и зажимы, оцинкованные ленты, соединительные гильзы для фаз и нулевого провода).

Для изолирования и герметичности концов применяют изолированные колпачки из полимерных материалов. При подключении к электрооборудованию пользуются наконечниками с изоляционным покрытием. Для заземления используют адаптеры.

Провода для СИП должны быть хорошо изолированы, чтобы избежать короткого замыкания

От качества расходных материалов и комплектующих напрямую зависит срок эксплуатации, надежность и безопасность ВИЛ, оборудованных СИП проводами. Осуществляя монтаж СИП проводов, используют инструмент, предназначенный для этих работ:

  • лебедку с реверсом;
  • ножницы для резки кабеля;
  • отделительные клинья;
  • натяжитель бандажной ленты;
  • гидравлический пресс;
  • динамометр.

Ошибки при проведении протяжки

Хоть технологиям построения линий электропередач обучают в профильных заведениях, случаи с обрывами конструкций по вине работников нередки. Некоторые строители допускают ошибки при монтаже кабеля. Наиболее распространенными из них являются:

  • раскатка кабеля по грунту;
  • применение роликов без полимерного покрытия;
  • при вертикальном креплении не применяют фиксатор дистанции;
  • использование нештатных креплений на опорах;
  • проверка натяжения линии без динамометра;
  • крепление кронштейнов на одной скобе (по инструкции необходимо ставить две);
  • соединения производятся способами и материалами, не предназначенными для этих систем;
  • применение фальсифицированных проводников и комплектующих низкого качества;
  • повторное использование ответвительных зажимов.

Это интересно: расстояние между столбами освещения.

Установка крепления по фасаду для самонесущего провода

Монтаж СИП с помощью фасадных SF 50 производится в несколько этапов.

Я рекомендую следующий порядок:

  1. По стене размечаю линию прохождения кабеля. Затем отмечаю места расположения SF 50. Шаг зависит от модели.
  2. С помощью перфоратора пробиваю отверстия по размеру, указанному в инструкции. Обычно делаю по диаметру дюбеля. Для дерева и рыхлых материалов типа газобетона на миллиметр меньше.
  3. Забиваю дюбель в отверстие до выступающего ограничителя. С помощью шуруповерта фиксирую в стене фасадные крепления.
  4. Укладываю СИП в полукруглое основание и затягиваю ремень.

Крепление СИП Все операции можно выполнять после разметки горизонтальной линии по стене за один прием и не переставлять лестницу несколько раз. Необходимо придерживать СИП, чтобы нагрузка не превышала допустимую, и крайний кронштейн не деформировался под тяжестью незакрепленного конца

Следует обращать внимание на качество стен. Пористые материалы, такие как газобетон и оштукатуренный красный кирпич, могут осыпаться

Отверстие надо очистить от пыли и добавить в него цементный раствор или клей, затем забивать дюбель. В таких случаях кабель навешивается на следующий день, после схватывания смеси.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

  • вся конструкция выглядит более эстетично
  • вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
  • обеспечивается дополнительная механическая защита

Недостатки:

  • лишние затраты на металлорукав и крепления к нему
  • как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
  • помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий. Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики»

Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».

Как ввести сип в дом

Ввод провода в дом проводят по-разному. Многие предпочитают сократить до минимума количество соединений, выполняя ввод через стену без использования проводов других типов и характеристик. Некоторые считают наличие дополнительных соединений необходимым условием обеспечения высокого уровня безопасности.

Обычный провод СИП поддерживает горение, поэтому ввод СИП в деревянный дом многие предпочитают не выполнять, заменяя его на кабель ВВгНг. Для повышения уровня безопасности и желание исключить дополнительные соединения рекомендуется покупать СИП марки Н. Ввод в дом выполняют в пластиковой или металлической трубе, способной защитить конструкцию от грызунов.

Основные моменты ввода СИП в дом:

  1. Если кабель потребуется вести к точке входа в помещение по стене, то для его фиксации потребуется приобрести дистанционные зажимы. Они позволяют закрепить провод на кирпичной стене или других поверхностях на расстоянии минимум 6 см от них.
  2. После ввода СИП-4 в дом убедитесь, что снаружи он изгибается вниз по фасаду. Если он будет висеть под углом к дому, то по поверхности изоляции будет стекать влага, попадая в защитную трубу и в помещение. Уплотнительные материалы помогут избежать проникновения воды внутрь, но лучше исключить возможность намокания места ввода.
  3. Выполняйте ввод СИП в дом по ПУЭ, а также обязательно согласуйте работы с энергоснабжающей компанией. Кроме основных правил, они могут предъявлять свои требования к монтажу СИП.
