Труды над устойчивостью

Завершающей стадией в вопросе, как сделать мангал своими руками будет приваривание ножек к конструкции, они будут отвечать за надежность и высоту изделия. Для того чтобы нарезать заготовки, чаще всего используют трубы различного диаметра или уголки из стали.

Чтобы оснастить разборную модель, предусматривают специальные крепления, они довольно просты в исполнении и очень удобны при эксплуатации. Это могут быть как продуманные пазы, так и фиксирующиеся элементы в зависимости от предпочтений хозяина.

Стационарные конструкции принято прихватывать намертво сваркой, так как они не будут разбираться и жаровня может быть достаточно больших размеров. Маленькие экземпляры оснащают гайками, к которым впоследствии будут крепиться ножки с резьбой нужного размера.

Строим мангал из бочки своими руками

Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.

Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:

Наименование Значение
Диаметр по гофрам, мм 595±3
Высота, мм 882±3
Внутренний диаметр, мм 571,5+1,0
Материал Лист х/к
Толщина металла корпуса, мм 1,0
Толщина металла доньев, мм 1,2
Масса, кг, не более 20,2

Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.

6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.

Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.

Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.

Вырезав крышку со всех сторон, вытаскиваем её из бочки.

Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.

Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.

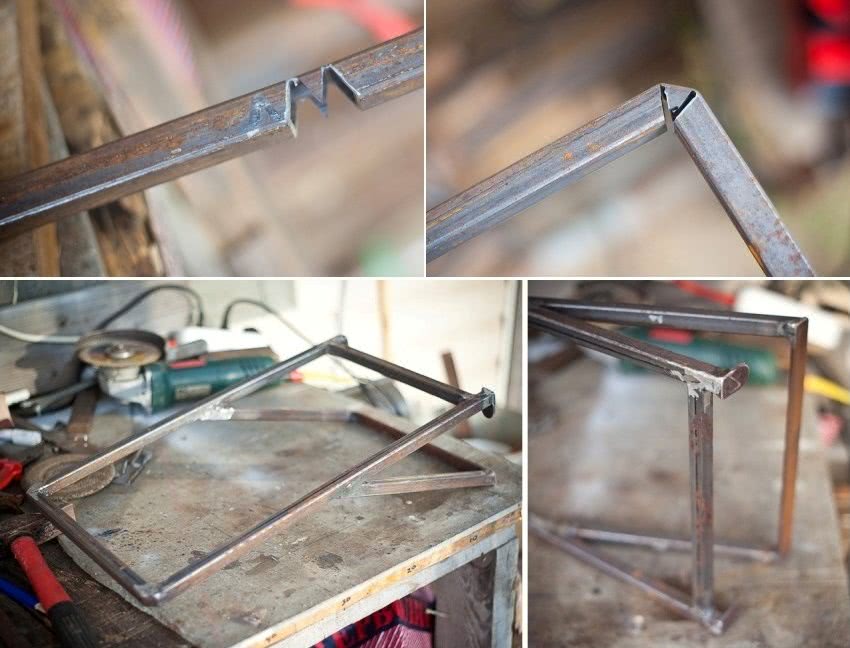

Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.

Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.

В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.

Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.

Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.

Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!

Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.

Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.

Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!

Приятного аппетита!

Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.

Жаростойкие стали

При выборе жаростойкой стали для изготовления мангала, необходимо, чтобы они выдерживали высокие температуры. Стали марки 09г2с, 15хснд (нл-2) отвечают этим требованиям. Кроме того, они имеют преимущества: ­

  • очень медленно покрываются ржавчиной; ­
  • материал выпускается толщиной от 2 до 6 мм; ­
  • хорошо варятся.

09ГС2

Эта конструкционная марка стали применяется в том случае, когда планируется изготовление мангала небольшого веса, чтобы его можно было переносить в другое место. Связано это с тем, что листы выпускаются толщиной 2 мм.

В состав, кроме углерода, входит марганец, молибден и кремний.

15хснд (нл-2)

Эта сталь обладает стойкостью к перегреву. Из нее изготавливаются крупногабаритные конструкции. Толщина выпускаемого листа достигает 6 мм. Сталь включает в себя элементы: углерод, хром, никель, кремний и медь.

Металл не деформируется в процессе сварки и удобен при резке.

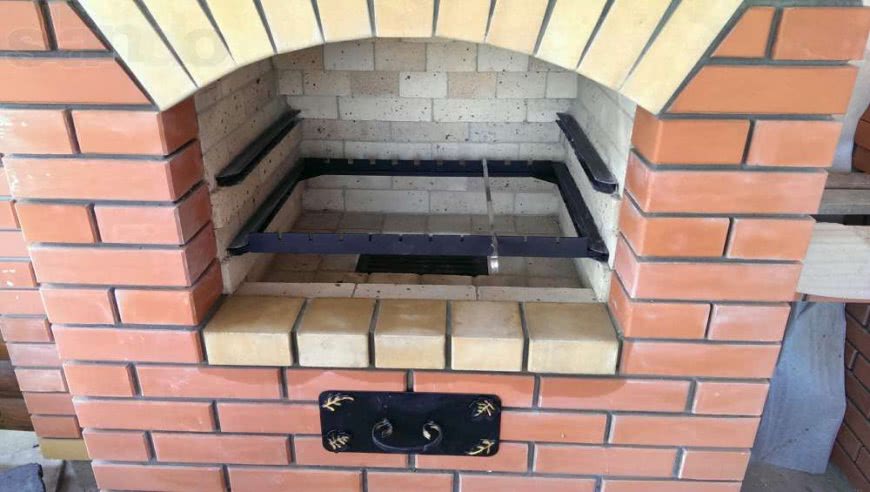

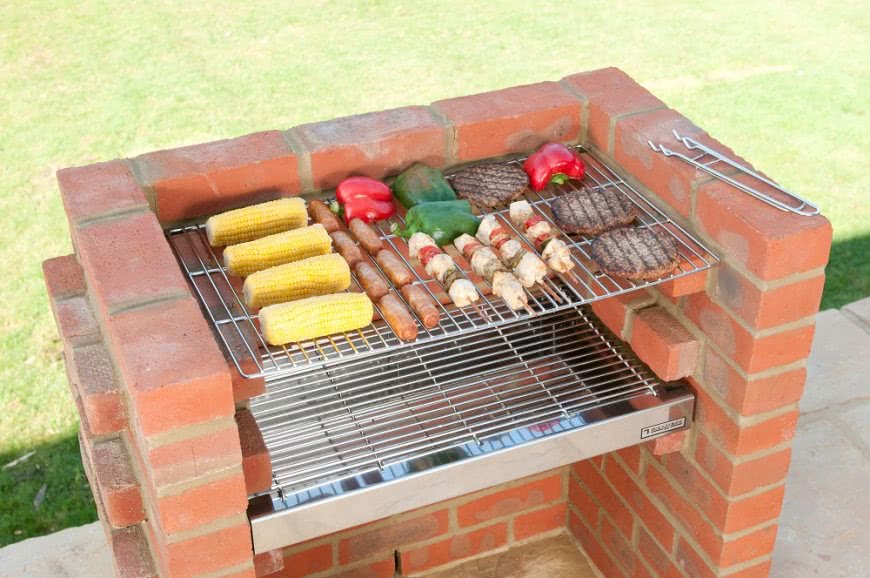

Мангал из кирпича своими руками

Всем известно, что кирпич долго сохраняет тепло и потому на таком мангале чудесно получается приготовить как шашлык, мясо на решетке, так и плов, уху. Выбор блюд ограничивается только вашей поварской фантазией.

Если на участке достаточно свободного пространства, кирпичный мангал желательно совместить с беседкой или местом под обеденную зону. Постройка занимает приличную территорию, имеет фундамент и ее нельзя убрать или передвинуть, поэтому к выбору места подходите основательно.

Фундамент заливают ленточной, углубляясь в землю на полметра. Материал, который подходит идеально – натуральный камень и печной кирпич. Кладка камина требует знаний и навыков, поэтому доверьте этот процесс специалисту, если не уверены в своих силах.

Воплощайте свои идеи в жизнь смело. В продаже имеется, все нужные для изготовления мангала, материалы – сталь, чугун, кирпич и камень. Следуя строительным нормам и выбрав место, с соблюдением техники пожарной безопасности, вы организуете оазис на своем участке, где сможете полноценно отдохнуть, зарядится энергией, в кругу друзей и родных. Удачи Вам!

Стационарный мангал

Может быть представлен, как традиционной моделью, так и комбинированными вариантами:

  • Мангал-печь, изготовленная своими руками.
  • Мангал-барбекю.
  • Мангал с гриль-установкой.

Для строительства подобных печей понадобятся определенные навыки строительных работ, опыт и качественно составленный чертеж. В обустройстве важна каждая деталь: от дымохода до встроенных решеток.

Виды металлических мангалов

Конструкция металлического мангала имеет прямоугольный корпус. Внутрь помещаются угли, которые обеспечивают необходимый жар. Сбоку имеются отверстия для шампуров.

Виды конструкций представлены в таблице.

Название Описание Картинка
Стационарные Конструкция имеет массивные габариты. Устанавливается на крепкое основание. Внешне красиво выглядит. Служит длительное время и имеет много разновидностей
Переносные Это небольшие, компактные изделия. Они легко складываются и переносятся на другое место, помещаются в автомобиль и перевозятся. Изготавливаются из тонкого листового металла
Разборные Конструкция быстро разбирается, приобретая компактный вид
Передвижные Изготавливаются больших габаритов. Для передвижения в новое место, комплектуются колесами.

Вариант простой шашлычницы с минимумом сварочных работ

Для изготовления жаровни размерами 800х350х200 мм понадобится примерно третья часть цельного листа металла 1250х2500 мм. Чертеж для раскроя листа:

Чертеж раскроя стандартного листа металла, развертка мангалаГотовая развертка

Как сделать простой мангал:

  1. Делаем чертеж – развертку будущей конструкции. Его можно вычертить на листе бумаги, картона, плотной пленке, а затем перенести на металл.
  2. Размечаем лист железа.
  3. Вырезаем болгаркой «лишние» квадраты.
  4. По будущим линиям сгиба делаем болгаркой неглубокие пропилы, чтобы проще было сгибать. Зачищаем швы.
  5. Отгибаем 4 борта.
  6. Свариваем короб.
  7. Делаем ножки из профильной трубы или уголка:
  • отрезаем 4 заготовки нужной длины,
  • привариваем их по углам жаровни.

Съемные ножки можно сделать из арматуры. Для этого на дно аккуратно привариваем 4 гайки, а на концах прутьев нарезаем резьбу.

  • Схема крепления съемных ножек из трубы
  • Конструкция ножек из прута с резьбой и гайки

Готовое изделие обрабатывается металлической щеткой для удаления шероховатостей. По желанию красим жаростойкой краской.

Красивые примеры

Для дачи удобнее соорудить небольшой стационарный мангал с кровлей.

На этом фото вблизи мангала имеется стол, а также лавочка, которая используется в качестве подставки. Крыша мангала из шифера, двускатная. Конструкция оборудована дымоходом.

Упрощенный вариант небольшого мангала, оборудованного полочками.

На этом фото вариант с кровлей из профилированного железа. Емкость под угли и каркас с кровлей соединены в единую конструкцию.

Здесь также представлено простое устройство. Агрегат дополнен столиком, ручками для переноса, а также решеткой для хранения. Кровля здесь полукруглая, но она не защитит человека от дождя.

На этом фото представлен вариант кровли над мангалом, которая послужит одновременной защитой для человека в случае непогоды.

На этом фото представлен покупной пример недорогой конструкции, которая от самодельных отличается разве что наличием оригинальных кованых элементов.

Мангал с кровлей – отличный способ перестать зависеть от природы, которая порой заставляет переносить посиделки с компанией и родными до лучших времен.

Пример конструкции мангала с крышей демонстрируется в видео.

Мангал со съемной подставкой из металла 8 мм с размерами

Мангал на съемных ножках подойдет для стационарного использования и для перемещения с собой в машине на пикник. Это очень удобная и простая модель мангала, которую можно смастерить из металла своими руками.

Чертежи и схема работы довольно просты. Размеры можно оставить как в описании или подогнать под себя. Мангал на фото в описании сделан из металла толщиной 8 мм для прочности. Сварка осуществлялась электродами 4 мм.

Размеры мангала на образце следующие:

  • высота ножек – 760 мм;
  • высота короба – 15 мм;
  • ширина короба – 320 мм;
  • длина короба – 630 мм;
  • расстояние между пазами для шампуров – 100 мм;
  • расстояние от крайних пазов до боковой стенки – 50 мм.

Размеры продуманы и рассчитаны на небольшую семью и для удобства перевоза всей конструкции в автомобиле.

Делать мангал следует так:

Распилить металл по размерам на заготовки.

Сварить короб, предварительно скрепив его прихватками.

Приварить снизу с 2 сторон 2 уголка.

Выпилить прорези под шампуры.

Обработать щеткой на болгарке и смазать составом против ржавчины.

Можно не сверлить отверстия по бокам для прохода воздуха. При желании из можно просверлить позже.

Изготовить станину из трубы 15 мм. Приварить пластины снизу на ножках, чтобы они не проваливались в почву. Станину можно покрасить термостойкой краской.

Мангал можно ставить на станину, уголки будут фиксировать его. Можно использовать мангал и без подставки. В этом случае уголки будут выполнять функцию ножек.

Характеристики жаростойкой стали

В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.

В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:

  • долго ржавеют;
  • в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
  • отлично поддаются резке и варке.

09Г2С – расшифровка и свойства стали

09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.


09Г2С

В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.

Темп. испытания, °C σ0.2 (МПа) σB (МПа) δ5 (%) Ψ (%)
20 300 460 31 63
300 220 420 25 56
475 180 360 34 67

Расшифровка стали 09Г2С проводится следующим образом:

  1. 09-0.9% составляющей углерода;
  2. Г- В составле есть марганец;
  3. 2 – марганца 2%;
  4. С – кремний, менее 1%.

15ХСНД (НЛ-2) – расшифровка и свойства стали

Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.


15ХСНД

Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице

Темп. испытания, °C σ0.2 (МПа) σB (МПа) δ10 (%)
20 370 620 20
200 370 590 15
300 360 610 11
400 375 590 14
500 300 365 17

Расшифровывается 15ХСНД следующим образом:

  1. 15 – 0,15% углерода
  2. Х – Хром 0,6-0,9%
  3. С – Кремний 0,4-0,7%
  4. Н – Никель 0,3-0,6%
  5. Д – Медь 0,2-0,4%

Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.

https://youtube.com/watch?v=9nkta7qtpFk

Вспомогательные приспособления

Подогнав размеры идеального мангала под себя, и сварив основные части, будет неплохо предусмотреть полезные конструкции, входящие в состав вещи. Это может быть интересная и эффектная столешница из стали на одной из сторон жаровни, довольно удобно и практично, если изделие планируется для личного пользования.

Подставка для шампуров также может облегчить процесс приготовления и создать уютную обстановку без лишней суеты. По желанию стоит предусмотреть и другие вспомогательные приспособления, руководствуясь фантазией и самыми сокровенными мыслями, экспериментировать не запрещено.

Как правильно сварить мангал своими руками

Чтобы правильно сварить мангал, следуйте таким правилам:

  • Одинаковые по размеру прямоугольные заготовки привариваются параллельно друг другу. Сварку лучше проводить с внутренней части короба, а чтобы шов получился ровным, используйте проверенное сварочное оборудование.
  • Чтобы сварить своими руками качественный мангал, угловые швы усиливают металлическими уголками, благодаря этому конструкция не деформируется от сильного жара. Профили приваривают продольно посередине или в нескольких местах поперек. Для лучшего результата, два профиля можно наложить по диагонали.
  • К готовому коробу привариваются ножки. К ним лучше прикрепить металлические круги диаметром примерно 50 мм для устойчивости конструкции.

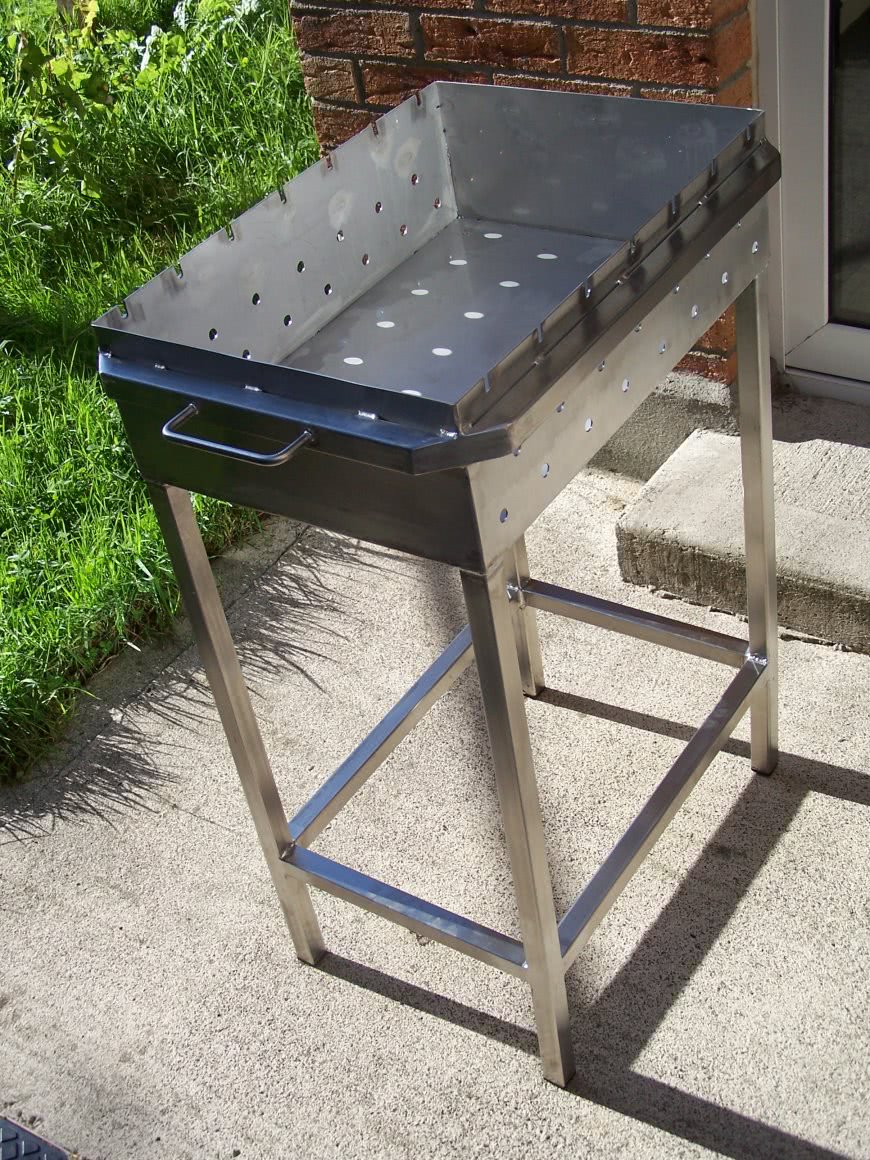

Неразборный мангал из металла своими руками. Чертежи, фото

Несложно собрать стационарный мангал из металла своими руками. Для создания простейшей прямоугольной жаровни потребуется:

  • стальной лист;
  • арматура или уголки для стоек;
  • болгарка с подходящим камнем;
  • дрель;
  • газо- или электросварочный аппарат.

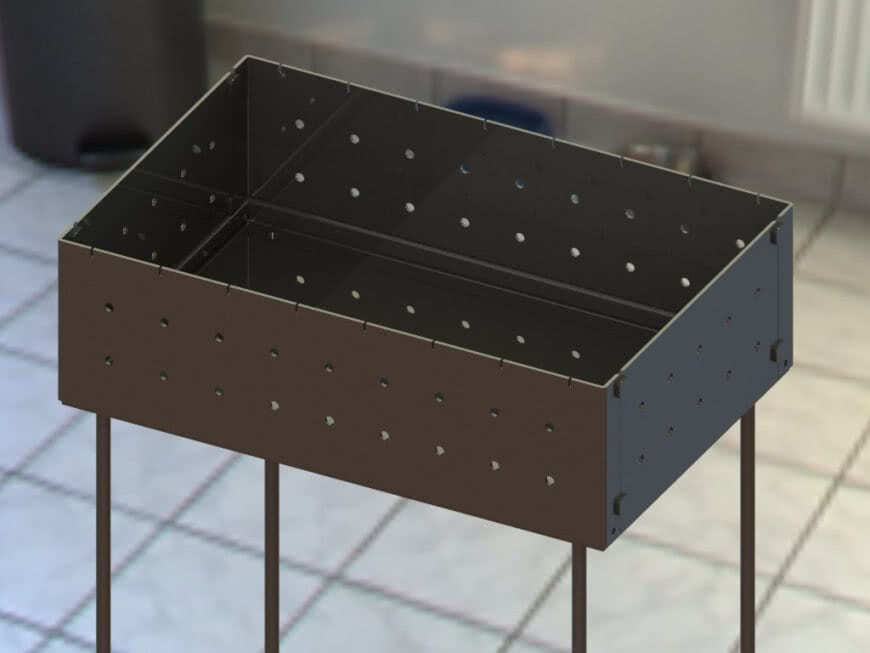

Шаг 1: сваривание корпуса и ножек мангала

Предварительно стоит подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готового изделия, его ширину и длину, отметить расстояния между перфорационными прорезями, а также нахождение фасок для шампуров. Стандартное расстояние между вентиляционными щелями в мангале из металла своими руками составляет 7-8 см, их устраивают примерно на таком же расстоянии от дна конструкции. Количество фасок зависит от того, сколько шампуров планируется использовать. Стандартное их число – 8.

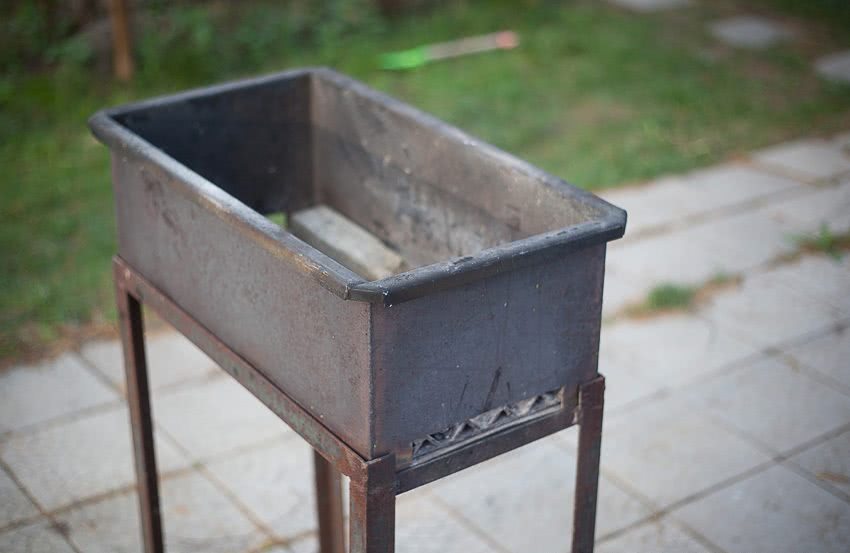

Шаг 2: создание дополнительной съемной подставки

Мангал своими руками: чертежи и фото. Пошаговая инструкция изготовления

Как мангал своими руками из металла? Чертежи, схемы, фото, видео-материалы, имеющиеся в интернете, могут стать примером для самостоятельного изготовления качественного и долговечного изделия. Размеры мангала из металла выбирают индивидуально, рассчитывая на желаемое количество шампуров в одной закладке:

  1. На металле отмечают границы стенок и дна будущего изделия.
  2. По проведенным линиям разрезают лист.
  3. Перфорационные отверстия выполняются дрелью.
  4. Прорезают фаски на верхних краях длинных стенок.
  5. Все детали соединяются сваркой.
  6. Ножки заостряют снизу, срезав болгаркой угол.
  7. Приваривают стойки к коробу.

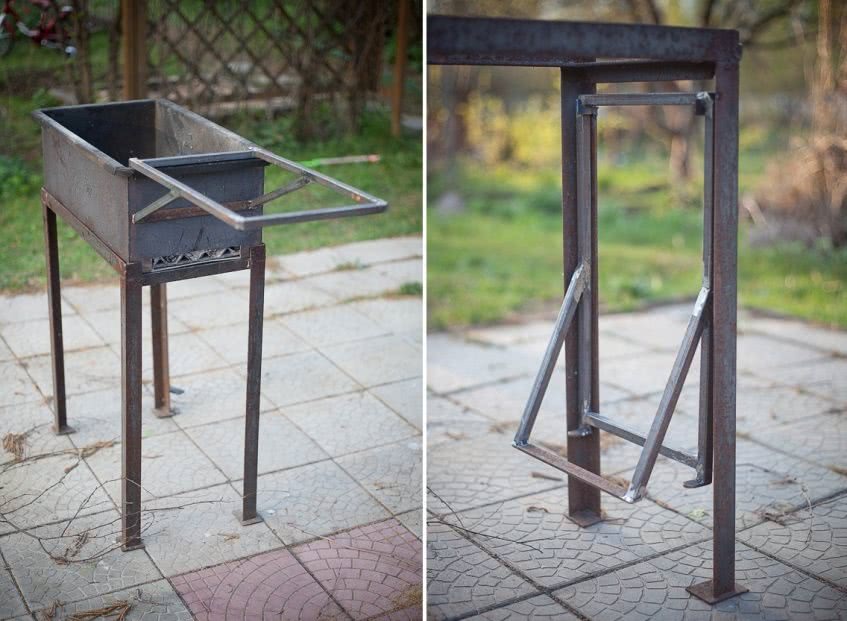

Шаг 3: мангал со съемной подставкой сделан своими руками

Полезный совет! Ножки мангала можно выполнить из прутьев. Для этого в верхней их части нарезают резьбу, а ко дну короба приваривают подходящие по размеру гайки. Неплохо справляются с нагрузкой стойки из уголка, соединяемые с основной конструкцией при помощи болтов. Их при необходимости можно открутить.

Шаг: 4 использование мангала для приготовления пищи

Возможные размеры мангала

Размер самой жаровни может иметь различное значение, в зависимости от того, сколько шашлыков предполагается готовить за один раз. Что касается высоты ее бортов, то оптимальным считается высота стенок около 15 см. Если сделать меньше этой величины, то угли будут жечь мясо, а высота бортов больше 15 см потребует большего количества углей. Как правило, все хотят, чтобы шашлыки готовились быстро, но качественно, поэтому заявленная высота считается наиболее приемлемой.

Что касается остальных размеров, то они рассчитываются, исходя из личных предпочтений и конкретных условий. Итак:

  • Ширина жаровни должна соответствовать длине шампуров, не учитывая длину ручек. При этом следует отнять еще сантиметров 10. Например, если длина шампуров составляет 500 мм, то ширина мангала должна быть около 400 мм, может чуток больше.
  • Длина жаровни зависит от того, сколько шампуров с мясом планируется готовить одновременно, учитывая тот факт, что расстояние между ними должно быть около 10 см. Поэтому нетрудно посчитать, что на 8 шашлыков потребуется жаровня, длиной не меньше 90 см. Как правило, на длинных стенках мангала делаются выемки под шампура, любой формы.
  • Высота ножек зависит от ряда факторов. Если мангал стационарный, то высота может достигать 0,8 метра. У переносных, тем более, разборных моделей эта высота не превышает 0,3 метра, хотя все зависит от того, насколько удобно мангал транспортируется. Естественно, что не каждому комфортно готовить шашлыки на корточках.
  • Толщина материала. Она также зависит от того, мангал стационарный или передвижной. Для стационарного изделия больше подойдет металл, толщиной порядка 3-х мм. Для сборной конструкции или переносной наиболее оптимальной считается толщина металла порядка 2-х мм. Естественно, что чем толще материал изготовления, тем долговечнее конструкция.

В некоторых самодельных конструкциях на дно мангала устанавливается своеобразная решетка в виде колосников. В результате, не выгорает дно мангала, хотя, как показывает практика, можно обойтись и без этого элемента: ведь не каждый день мы жарим шашлыки.

Конструкция мангала достаточно типичная, поэтому о большом разнообразии говорить не приходится. Как правило, это жаровня на ножках, хотя встречаются уникальные модели, а также достаточно простые, предназначенные для приготовления шашлыков на природе.

Параметры выбора

  1. Толщина металла. Самые популярные варианты имеют толщину 2-4 мм. Одно из самых главных требований к мангалу это крепость, надежность и прочность.
  2. Ширина. Ширина изделия будет зависеть от размеров решетки, которые будут применяться. Оптимальная ширина 30 см, в редких случаях более. Чем больше размер мангала, тем быстрее блюдо будет стынуть.
  3. Длина. Для определения длины необходимо знать, сколько за один раз вы желаете получить приготовленного мяса. На 8 шампуров или среднюю решетку подойдет мангал около 0,8 м.
  4. Глубина. Стандартная глубина 15 см, но необходимо учитывать расстояние от шампуров до раскаленных углей. Если мясо будет слишком высоко, тогда сок не выйдет и мясо будет суховатым. Или же сильно близко поспособствует пригоранию.
  5. Отверстия для продува. Во многих популярных видах мангалов есть дырки по бокам и в дне, хотя многие утверждают что они не играю никакой роли в приготовлении блюд.
  6. Двойное дно. Жаровни, имеющие двойное дно отлично способствуют равномерному накаливанию угля. Так же в них есть возможность контролировать уровень жара. Он собирается в специальном ящике с золой.
  7. Крышка. В жаровнях имеющих верхнюю крышку продукты более быстро и ровно прожариваются, впитывают запах дыма и становятся копчеными. Так же благодаря крышке готовое блюдо будет гораздо дольше оставаться горячим.

Виды и особенности конструкции

Вертикальные мангалы, как и горизонтальные, подразделяются на:

  • переносные,
  • стационарные.

Переносные

Переносные делают из более тонкого металла. Они, как правило, небольшие по размеру и универсальны по применению. Самый компактный мангал — с шампурами, расположенными с одной стороны жаровни. Такую конструкцию можно взять с собой даже в пеший поход.

Переносные мангалы бывают:

  • разборные,
  • неразборные.

Простой разборный мангал с размерами показан в 5-минутном видео.

Стационарные

Стационарные выполнены из стали толщиной от 4 мм, больше по размеру, отличаются долговечностью и лучшим распределением тепла. Тип жаровни чаще всего цилиндрический. Применяются, в основном, на предприятиях общественного питания, но можно установить и во дворе для большой семьи.

Стационарный вертикальный мангал также может быть выполнен и из кирпича в виде колодца. Таким образом его используют как тандыр. По центру располагается жаровня, как в закрытом мангале, стенки изготавливаются из жаропрочного кирпича внутри расположен металлический каркас, на который крепятся шампура. Для использования тандыра сердцевина снимается, угли насыпаются непосредственно на дно колодца.

По типу топлива различают:

  • мангал вертикальный на углях,
  • электрический мангал вертикального типа, часто называемый электрошашлычницей

По конструкции вертикальные мангалы подразделяются на:

  • открытые,
  • закрытые.

Открытая конструкция

Состоит из вертикальной жаровни прямоугольной или квадратной формы, выполненной из перфорированного металла толщиной 2-3 мм или прочной сетки, поддона-золосборника, а также кронштейнов с прорезями для установки шампуров или решетки с 2-х, реже — с 4-х сторон. Преимущество данной модели — простота и компактность. Такой мангал вмещает от 6 до 24 шампуров.

Как устроен закрытый мангал

Закрытый мангал превосходит открытый по характеристикам. В нем одновременно можно поджарить до 5 кг продуктов. Мясо в таком мангале не только жарится, а и пропекается равномерно и быстро. Кожух защищает от искр и мелких углей, разлетающихся от ветра. Однако он менее мобилен, поэтому чаще применяется в стационарном исполнении.

Закрытый мангал для дачного участка представляет собой короб в виде трапеции или квадрата. Внутри по центру расположена жаровня для углей. Сверху нанесены прорези для фиксации шампуров. Подобная конструкция также позволяет использовать мангал и в качестве жаровни под казан для приготовления плова  и первых блюд на свежем воздухе.

На открытом воздухе его устанавливают на специально  подготовленный фундамент или на стол из негорючего материала. Установленный в помещении или в беседке он допоняется трубой для отведения дыма, а также столиком и другими приспособлениями, обеспечивающими удобство работы.
