Стандартные элементы.
Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок принятых на территории нашей страны.
Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.
Стандарты на ступени:
Выпускаются с галтелью R 12.5. Пригласительные ступени: H 220 x 400 x 1200, R200 и H220x400x1400, R200
Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую ). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.
Крупные ступени можно изготовить из мебельного щита размеров: 38 х 400 х 2000, 38 х 500 х 1500, 38 х 500 х 2000, 38 х 700 х 1500, 38 х 1000 х 1000, 38 х 1100 х 1100, 38 х 1200 х 1200. Эти же щиты могут быть использованы для лестничных площадок.
Выпускаются толщиной 18 мм. Шириной: 180 и 120 мм. Длиной: 900, 1000, 1100, 1200, 1300, 1400 мм.
Выпускаются толщиной 18 мм. Размеры: 200 х 2000, 300 х 2000, 350 х 1000, 350 х 1500, 350 х 2000, 350 х 2500, 350 х 3000, 350 х 3500
Сечение: 80х80, 100х100.
Длина: 1200, 2000, 2500, 3000.
Естественно, под заказ возможны иные размеры.
Стандарты: 40 х 350 х 2500, 40 х 350 х 3000, 40 х 350 х 3500, 40 х 400 х 4000, 50 х 300 х 3500, 50 х 350 х 3500, 50 х 400 х 4500
Сечения: 40х70, 45х70, 45х80, 45х90, 60х60, 70х70, 70х90, 80х100
Длина: от 3500 до 6000 мм.
Диаметр круглых: 30 и 47 мм.
Квадратная часть других: 40х40, 45х45, 50х50, 60х60, 70х70, 80х80,
Диаметры: 75, 95, 115, 140, 145 мм.
Кроме того, имеет смысл ещё на этапе расчетов ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.
Итак, не боги горшки обжигают! Надеемся нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.
По сути задача в сухом остатке выглядит просто: Исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров приведенных в данной статье, которые необходимо органично вписать в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.
Уюта и добра Вашему дому!
Высота ступеньки по ГОСТу — или какой смысл в нормативах
Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.
Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?
Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.
Формула идеальной лестницы
Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.
При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:
- h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
- b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.
Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.
Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).
Нормативные требования к проектированию и устройству лестниц
Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.
Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.
Общие требования
К ним относятся следующие пункты:
- Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
- Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
- По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.
- Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
- Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.
Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.
- На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
- Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.
Требования к ступеням
Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.
Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.
Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться
- Оптимальная высота ступени по стандартам – 15-20 см.
- У забежных ступеней узкая сторона должна быть не менее 10 см.
- Выступ (навес) ступени не должен быть более 3 см.
- Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
- Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.
Заключение
Высота ступеньки по ГОСТу – или какой смысл в нормативах Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.
Какая оптимальная длина и высота ступеней лестницы
Перед тем, как начать расчет бетонной лестницы возникает множество вопросов, связанных с ее эстетичным видом, дизайном, выбором материала, из которого она будет создана. Но самые главные вопросы, которые требуют решения – это практичность, удобство и безопасность, которые в первую очередь зависят от того, какая оптимальная длина и высота ступеней лестницы будет выбрана.
Существуют общепринятые нормы, обеспечивающие комфортный шаг и удобное движение по подъемной конструкции.
Для обеспечения таких условий длина ступени должна быть равна 300 мм, а ее высота – 150 мм. Такие пропорции давно и успешно опробованы на практике, и основываются на средней длине человеческого шага и многих других параметрах. Отклонения от этих норм даже на сантиметр приводят к ухудшению качества эксплуатации устройства, вам постоянно придется контролировать свои шаги.
- К примеру, подъем ступени часто увеличивают в жилых домах или других строениях для экономии полезной площади, соответственно уменьшая их количество, что значительно сокращает площадь, занимаемую лестничным полотном. Однако увеличение стандартного размера даже до 160 мм значительно скажется на эксплуатационных характеристиках. А если этот параметр увеличить до 200 мм, подниматься придется, прилаживая немалые усилия и максимально увеличивая шаг.
- В случае уменьшения подъема ступенек, что иногда практикуется в школьных и других детских заведениях, взрослому человеку придется буквально «семенить» ногами и постоянно спотыкаться.
Расчет длины и высоты
Не меньшее значение имеет соблюдение стандартных размеров длины ступеньки. Данный параметр больше 300 мм иногда допускают в торговых центрах, банках и других помещениях общественного назначения с постоянно движущимся потоком людей. Но это также привносит свои неудобства – нестандартная длина заставляет человека делать либо один более широкий шаг, либо несколько мелких на одной подножке. Это, конечно, не критично, но доставляет определенный дискомфорт. В частных домах, опять же для уменьшения габаритов конструкции, иногда делают длину подножки меньше положенной. Это приводит к неустойчивому положению ноги и постоянному спотыканию, вследствие чего увеличивается степень травмоопасности конструкции.
Получить оптимальные параметры ступенек и других элементов подъемной конструкции можно также с помощью формул и тщательных расчетов
Учитывая постоянные динамические нагрузки, которые испытывает лестница во время эксплуатации, особое внимание уделяется именно расчетам по несущей способности
Для этого устройство условно делят на консольные и однопролетные балки, и вычисляют по соответствующим формулам нагрузку на каждую из них. Вычисление нагрузок на марши и площадки производится путем суммирования временных нагрузок, которые на них оказываются, и веса самой конструкции.
Оптимальные параметры подъемных элементов в основном зависят от ширины шага человека и вычисляются с помощью несложной формулы:
Эмпирическим путем выяснено, что при восхождении человек тратит примерно в два раза больше сил, чем при движении по плоскости. Исходя из этого, доказано, что лестница будет безопасной и удобной, если будет верна формула 2a+b = 600÷640 мм, где а — высота подступенка, мм; b – ширина подножки, мм; 600÷640 мм – усредненная длина шага человека по плоскости.
Важным параметром при строительстве является угол наклона конструкции:
- Оптимальным значением считается угол от 23º до 45º;
- Наклон менее 23º позволяет вместо лестницы соорудить небольшую наклонную площадку – пандус;
- Угол более 45º характерен уже не для маршевых, а для приставных устройств.
- На лестницах с большим углом наклона – 40º -45º, движение вниз можно осуществлять только спиной вперед.
- Для винтовых конструкций наиболее приемлем подъем в 25º -35º.
Угол наклона увеличивают чаще всего для экономии полезной площади, ведь чем более пологой будет конструкция, тем больше места в помещении она займет.
Зная высоту этажа и угол наклона, а также параметры ступеней, их количество проще всего определить графическим путем. Если высота ступеней не определяется целым числом, ее значение можно округлять с точность до миллиметра. Главное, не забыть потом учесть полученные минимальные погрешности. Добавить их лучше к высоте самой нижней ступеньки, чтобы остальные получились одинаковые, так как разные запрещены по технике безопасности.
Подведем итоги
Из всего выше сказанного, можно сделать вывод, что отклоняться от стандартных размеров ступеньки крайне нежелательно, но, при отсутствии других вариантов, допустимыми отклонениями можно считать: для длины – 280-300 мм, для высоты проступи – 140-160 мм.
Виды конструкций
Существует множество разновидностей ступенчатых конструкций, которые зависят от места расположения лестницы.
Одномаршевые
Представляют собой прямую лестницу. Они не пользуются большой популярностью, потому что они не вписываются в помещения стандартной высоты. Подобные конструкции зачастую применяются для спуска в подвал или на улице при подъеме на небольшую высоту, например, в беседку.
Двухмаршевые
Являются самым распространенным типом лестниц. Они встречаются в большинстве зданий как жилого, так и общественного типа. Существует несколько подвидов этих лестниц, которые различаются лишь по своей форме: бывают как стандартные модели, так и изделия в форме буквы «Г».
Подниматься по ним даже на большую высоту не составит труда, поскольку пролеты разделены специальными площадками. Однако среди недостатков нужно упомянуть то, что для установки подобной лестницы требуется большая площадь.
Винтовые лестницы
Подходят для небольших по площади помещений, поскольку они экономно расходуют пространство. Существенный минус состоит в том, что зачастую такие конструкции весьма узкие, а сами ступеньки крутые. Из-за этого подобная конструкция представляет опасность для малоподвижных граждан, маленьких детей и пожилых людей.
Комбинированные лестницы
Состоят из разных элементов, которые можно встраивать в конструкцию во множественных вариациях. Благодаря этому можно создать уникальную лестницу, которая будет функциональной и безопасной. Она украсит окружающее пространство своей необычной формой.
Особенности сборки и монтажа забежной лестницы
Для производства данного устройства необходимо придерживаться определенной инструкции:
- Первым делом изготавливают балки. На подобранном материале производят образец треугольной формы. Высота и углубление ступеней равна катетам треугольника. Делается разметка, циркулярной пилой вырезается косоур.
- В столбе выдалбливается стержень для вхождения косоура.
- В поворотной части производиться монтаж базы для ступенек.
- В верху балки фиксируется. Для этого используются металлические уголки. Детали должны быть на одинаковом уровне, тогда будущая конструкция имеет ровный вид.
- В забежной части вырезаются порожки. В общей сложности их надобно примерно три, четыре. Панель из дерева делят на надлежащую численность частей с помощью линии, идущей из одного ее угла.
- Длина ступеней обязана быть равной.
- Лакированием рекомендуют заниматься перед установкой. Покрытие лаком выполняется в три слоя.
- Для фиксации ступеней в столбе делаются пазы. Чрезмерно широкие не нужны, иначе не будет удерживаться.
- В дополнение смазывают клеем и производят фиксацию саморезами.
- Чаще перила просто прикручиваются саморезами или шкантами к главной конструкции.
- Затем их надобно точно подогнать по размеру: натягивают шнур от первого до последнего столба, отмечают уровень. По нему обрезают столбики.
- Крепиться поручень.
- Создается опалубка.
- Производят укладку арматуры, образующую форму ступеней.
- Замешивают раствор: песок, цемент, щебень.
- Заливают ступени, выравнивают их. В процессе застывания постоянно увлажняют, чтобы избежать появление трещин.
Перила, поручни
Перед установкой перил следует выяснить:
- высоту перил;
- высоту опорных тумб;
- ширину и длину поручней.
Удобной принято считать высоту перил 90 см. На этом уровне рука свободно располагается на поверхности. Человеку не нужно прилагать усилия, чтобы поднимать либо опускать кисть.
При определении высоты опорной тумбы учитывают метод монтажа. Если она устанавливается на проступи, ее высота совпадет с высотой перил. Если монтаж проводится в поверхности пола, суммируется и высота от пола до .
Ширина поручней в 10 см считается достаточной для того, чтобы комфортно располагаться на горизонтальной поверхности, хорошо зафиксировать кисть.
Устройство
Изготовление проема под лестницу следует начинать с расчета его площади и типа. Конструкция может быть криволинейного типа или маршевого. Маршевым считается прямой вариант с площадками или без них. Криволинейная конфигурация возможна в поворотном и винтовом исполнении.
При выборе размеров сооружения необходимо:
- учесть планировку этажей;
- определить площадку под монтаж лестницы;
- наметить границы будущего проема.
Для изготовления проема под лестницу необходимо провести следующие работы:
- Составить проект с учетом всех габаритов и типов конструкции. Учесть материал для косоура или тетивы, угол подъема. Подсчитать число рядовых балясин и размер перил.
- Произвести расчет подъема ступени.
- Снять по контуру покрытие на полу и потолке по размерам, соответствующим будущему отверстию. Остатки материалов могут пригодиться при последующей отделке конструкции.
- Удалить части балок, а затем соединить их с остальными балочными элементами. Чтобы усилить конструкции, добавляются поперечные бруски с сечением, как у основных балок. Конструкция крепится с помощью металлических уголков вдоль длины сторон лестничного отверстия.
- Зафиксировать усилительные балки с каждой стороны будущего отверстия.
- Установить на домкратные стойки опорные балки на расстояние не менее чем 50 см от усилительных.
- Сделать отверстия в каждом из углов расчерченного плана для поперечных балок.
- Запилить вертикальную часть ступеней. Разместить внешнюю и наружную части косоура второго сегмента деревянного устройства.
- Зафиксировать край поперечной балки и выпиленной части и соединить продольные балки с кронштейнами, закрепив их на стыках.
Проем в железобетонном перекрытии. Устройство проема в бетонной плите имеет ряд особенностей. Место под него должно быть подготовлено заранее – еще в процессе строительства самого перекрытия
Важно учитывать ограничения вибрационных воздействий, превышение которых способно привести к появлению трещин. Для изготовления проема понадобятся опорные балки в виде тетив или косоуров, опорные столбы, размещаемые для винтовых сооружений, ступени и перила с балясинами и поручнями
Необходимо провести следующие технологические операции:
- Установить параллельно плитам перекрытия стальные балки.
- Элементы сварить в раму с опорой на стену дома.
- Армировать участки, которые затем залить бетоном.
- Изготовить на полу щит для низа опалубки. При помощи веревок поднять его наверх и прикрепить к балкам опалубки.
- Изготовить проволочные петли и накинуть их на балки.
- Щит опалубки присоединить к соседним плитам перекрытия путем закручивания проволоки.
- Щит накрыть полиэтиленом, чтобы избежать попадания раствора.
- Залить бетонную или битумную смесь, проволочные скрутки должны остаться внутри.
Когда выбран большой проем, тетивы помещают сбоку, прикрывая с торцов ступеньки, вставляемые между опорами. Проступи с подступенками углубляют в установку. В тех случаях, когда есть место для косоура, ступеньки укладывают поверх него. Тетивы применяются в виде двух конструкций, а косоуры рассчитывают с учетом ширины марша.
Размер проема для лестницы на второй этаж предполагает установку не менее одного и не более четырех косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком – вертикальная. Перила обеспечивают безопасность и комфорт при подъеме и спуске.
В процессе облицовки проема возможно применение фасадной шпаклевки. Она выполнена на основе белого цемента и существенно расширит перечень видов декоративной отделки
Но после шлифовки важно грунтовать каждый слой шпаклевки
В некоторых случаях с целью экономии используют безбалочную схему. В ней отсутствуют продольные балки из швеллеров или двутавров, а сам проем оформляется стальными уголками, опирающимися своими полками на расположенные близко плиты перекрытия. Эта конструкция переносит вес монолитного участка и лестницы на лежащие рядом плиты перекрытия.
Для получения отличного конечного результата необходимо соблюдение всех строительных норм и точные расчеты. Проем для лестницы на второй этаж – это конструкция технически сложная, поэтому к ее устройству следует подходить очень точно и ответственно.
О том, что нужно учитывать, делая проем под лестницу на второй этаж, смотрите в видео ниже.
Ручной расчет параметров лестницы
Несмотря на множество нюансов и подводных камней, которые встречаются в рабочем процессе, забежная лестница из дерева может не только возводиться своими силами, но и быть спроектирована без привлечения специалистов. Для этого не требуется никаких специальных знаний, все, что вам нужно знать, написано в нашей статье.
Высота лестницы
Данным параметром называется расстояние от пола первого этажа и до пола второго этажа, то есть учитывается и толщина перекрытия. Про это многие забывают, спеша рассчитать конструкцию по стенам жилого помещения.

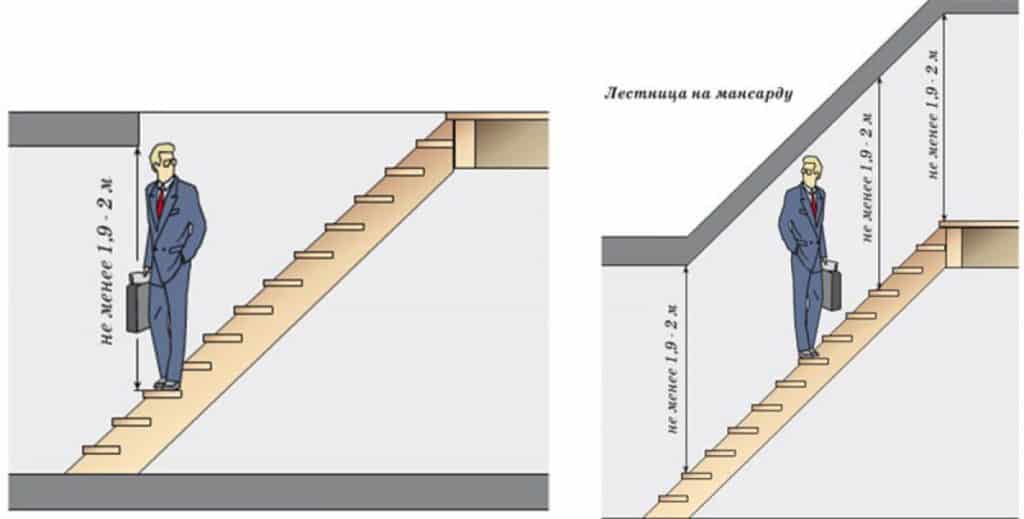

При выборе уклона учитывается минимальное расстояние до потолка
Расстояние от ступеней до перекрытия высчитывается по росту человека, в среднем этот показатель не должен быть ниже 190 см, еще 10 см добавляют для удобства перемещения. Теперь эта величина может изменяться в большую сторону, но никак не в меньшую.
Длина марша
Длина будущей конструкции складывается из нескольких пунктов:
- угол наклона;
- ширина ступени;
- количество ступеней;
- размер лестничной площадки.
А начинать стоит со снятия размеров с имеющегося под лестницу пространства и уже впоследствии корректировать проект под стандарты и нормы.
Ширина лестницы
В основе всех расчетов лежит удобство и безопасность передвижения, человек должен идти, не прижимаясь к перилам из-за тесноты и не боясь опустить ногу мимо ступени.
Касательно ширины лестницы есть несколько рекомендаций:
- минимальный размер между поручнями или другими ограждениями – 80-90 см, в таком случае возможно передвижение только одного человека. Перетаскивать мебель по такой конструкции не представляется возможным;
- оптимальным размером для лестницы с забежными ступенями является 100-125 см. Два человека спокойно смогут разойтись, двигаясь навстречу друг другу;
- зонами комфортного передвижения считаются размеры от 125 м до 150 см, когда встречное движение ничем не затруднено.
Угол наклона
Еще один параметр, отвечающий за удобство при эксплуатации лестницы, и здесь есть свои критерии: 1. Если слишком крутая конструкция, то экономится больше жилого пространства. 2. Если конструкция пологая, то передвижение является более комфортным и безопасным.
Допустимый угол уклона лестницы для жилых помещений находится в диапазоне от 26 до 45 градусов. Более крутой уклон считается травмоопасным и используется только в хозяйственных и промышленных целях.
Число ступеней
Данный показатель не может быть каким-то определенным и зависит от общей высоты конструкции и высоты ступени. К примеру, если высота этажа – 3 м, то поделив ее на 15 см – усредненный размер подступенка – получим 20 ступеней.
Рекомендуется также соблюдать равное количество ступеней в двухмаршевых конструкциях, но на практике такое встречается редко, ведь приходится учитывать и другие параметры, которые идут вразрез с теорией.
Шаг лестницы (глубина ступени)
Самое главное правило, которое следует помнить: стопа должна полностью соприкасаться со ступенькой, однако допускается погрешность в несколько сантиметров для уточнения размеров конструкции.
- минимальное значение – 100 мм, однако при быстром восхождении или спуске по такой лестнице можно травмироваться;
- наиболее подходящие габариты – от 200 до 300 мм, движение не заставляет вас напрягаться и смотреть каждый раз, куда вы опускаете ногу.
Если требуется увеличить ширину ступени, можно закрепить их с небольшим выносом, но не более 40 мм, чтобы при движении случайно не зацепиться.
Какие факторы важны при расчете?
Чтобы ответить на вопрос, сколько места занимает лестница, можно обойтись без помощи специалистов, нужна лишь внимательность и базовые знания математики, полученные еще в школе. Чтобы корректно рассчитать конструкцию, необходимо учитывать все особенности планировки, а также размер тех комнат, в которых предполагается лестницу строить
Эти факторы сильно повлияют на расположение сооружения, но возможность обеспечить комфортабельный лестничный проем на 2 этаже — еще одно важное условие. На первом этапе учитывают следующие моменты:
- высоту комнаты, в которой будет располагаться конструкция;
- общую площадь обоих помещений (на первом и втором этаже);
- то, где располагаются несущие стены и межкомнатные перегородки;
- расположение проемов: как дверных, так и оконных.
