Разновидности датчиков

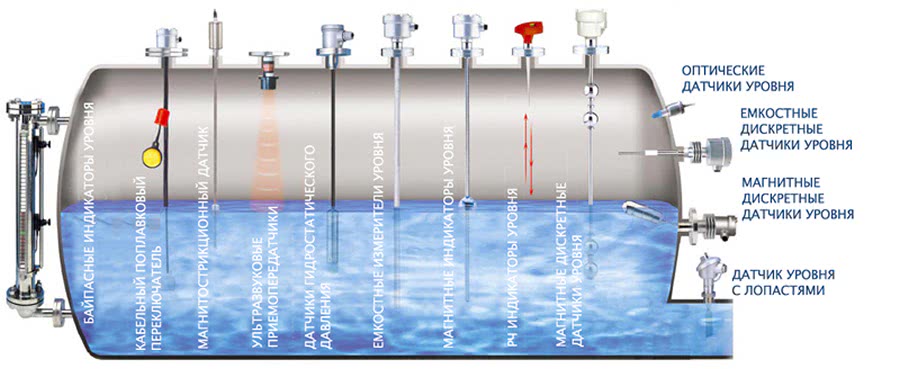

Все уровнемеры классифицируются по принципу их действия. Основные типы измерительных устройств:
- Поплавковый. Это самый простой вариант измерения уровня воды в баке. Конструкция поплавкового уровнемера включает в себя 2 геркона, магнит и поплавок. Когда уровень жидкости увеличивается, поплавок поднимается до первого геркона, который отключает реле двигателя. Если резервуар опустошается, поплавок опускается до второго геркона, который запускает реле и включает насос, перекачивающий жидкость из скважины. Герконовый датчик предельного уровня жидкости можно сделать своими руками. При этом он будет работать, даже если в резервуаре будет объемный слой пены.
- Ультразвуковой. Эта разновидность измерительных устройств применяется как для сухой, так и для жидкой среды. Ультразвуковые датчики могут иметь дискретный или аналоговый выход. То есть приспособление может постоянно контролировать уровень воды или ограничивать наполнение емкости при достижении конкретной точки. Такой уровнемер состоит из приемника, УЗ-излучателя и контроллера, отвечающего за обработку сигнала. Сигнализаторы ультразвукового типа являются беспроводными и бесконтактными, поэтому их можно устанавливать даже во взрывоопасных и агрессивных жидкостях.
- Электродный (кондуктометрический). Такие уровнемеры не подходят для емкостей с дистиллированной водой. Стандартная конструкция оснащена трехуровневым сигнализатором, в котором наполнение резервуара контролирует пара электродов, а третий — предназначен для аварийных ситуаций, для запуска режима активной откачки.
- Емкостный. С использованием таких уровнемеров можно точно идентифицировать предельное наполнение резервуара. Они подходят как для жидкостей, так и для сыпучих субстанций. Емкостные уровнемеры функционируют по такому же принципу, что и конденсаторы: измерение выполняется между пластинками чувствительного элемента. При достижении пикового значения на контроллер отсылается соответствующий сигнал. Иногда емкостные сигнализаторы работают по принципу «сухого контакта», при котором устройство срабатывает через стенку резервуара. Эти приспособления могут эффективно работать в очень обширном диапазоне температур, на их функционирование не влияет электромагнитное излучение. Такие эксплуатационные свойства расширяют область использования емкостных уровнемеров.
- Радарный. Эта разновидность сигнализаторов является универсальной, так как она работает с любыми видами технологических сред, включая взрывоопасные и агрессивные жидкости. При этом показания не будут изменяться под воздействием температуры и давления. Прибор излучает радиоволны в определенном частотном диапазоне. Приемник улавливает отраженный радиосигнал и определяет заполненность резервуара, руководствуясь периодом задержки сигнала. На датчик-измеритель не влияет температура и давление. Запыленность технологической среды тоже не сказывается на показаниях. Специалисты отмечают, что радарные приспособления обладают максимальной точностью, так как их погрешность не превышает 1 мм.
- Гидростатический. Этот тип сигнализатора позволяет измерять как текущее, так и предельное наполнение емкостей. Принцип работы гидростатического устройства базируется на измерении давления столба жидкости. Популярность таких датчиков обусловлена небольшой ценой и достаточной точностью.
Существуют и другие типы устройств, но они обладают специфичным назначением.
Детали собраны
Светодиоды можно использовать сигнальные любого цвета, какой Вам понравится, диаметром 4 – 5 миллиметров. Цоколёвка светодиодов и микросхемы есть на схеме. Конденсатор C1 нужен полярный 100 микрофарад 25 вольт, или больших параметров (какой есть). Резисторы (сопротивления) мощностью от 0.125 до 0.5 ватта или больше (чем больше мощность, тем больше габариты и будет не очень красиво, это относится и к конденсатору). Резисторы R1 – R7 сопротивлением 47 ком (немного меньше или немного больше – не критично). Резисторы R 8 – R14 сопротивлением 1 ком (примерно). Чем больше сопротивление, тем слабее будет светиться светодиод и наоборот, но слишком маленькое сопротивление может привести к выходу светодиода из строя. Печатную плату можно не изготавливать, а применить макетную, как у меня, стоит копейки, особенно в Китае. Соотношение цены в радиомагазине и Китае 5 – 10 к одному. Кабель к датчикам уровня воды можно применить любой восьми жильный сигнальный (в магазинах, где продают устройства сигнализации, есть всякий). Концы кабеля, помещаемые в воду как датчик уровня, освободить от изоляции на длину 5 – 10 миллиметров и зачищенные концы залудить (покрыть оловом при помощи паяльника) для уменьшения окисляющего действия воды на металл. Плюсовой электрод нужно изготовить из нержавейки (например, чайная ложка), а место соединения её к проводу защитить от воды при помощи клеевого пистолета. Если место контакта не защитить, то через короткое время электрохимическая реакция сожрёт. Шаг между датчиками нужно рассчитать исходя из глубины ёмкости. Если нужно измерять большую глубину воды и хочется разместить датчики чаще, то можно изготовить ещё одну или даже несколько подобных схем контроля уровня воды и разместить их последовательно в ёмкости. Конструкция датчиков может быть самой разнообразной и зависит только от Вашей фантазии, главное соблюдать общие принципы.
Клеммные колодки любые, но важно удобство подключения и использования. Для микросхемы лучше всего применить разъём для беспаечного размещения
Это гнездо можно паять и не бояться, что перегреешь ножки, или подействует статическое электричество. Если микросхема вышла из строя, по каким – то причинам, то заменить её можно за пару секунд. Стоит такая панелька копейки. Олово (проволока с канифолью) лучше использовать Российское. Китайское олово хорошее не встречал. После сбора деталей нужно подумать о размещении деталей на плате. Я сделал, так как на фото, а Вы вольны расположить их по своему вкусу. Главное, чтобы расположение деталей отвечало задачам уменьшения количества перемычек и пайки, а главное удобству эксплуатации. Аккуратность в сборке схемы не последнее дело, не нужно торопиться как я и будет всё красиво. Итак, приступим.
Питание указателя уровня воды в баке можно сделать от любого аккумулятора 12 вольт (даже старого, лишь бы он давал не меньше чем 10 вольт), например, от компьютерного блока бесперебойного питания, да и продают сейчас их много всяких маломощных. Или можно на даче использовать обычные батарейки. Если их соединить последовательно 8 штук по 1.5 вольта = 12 вольт. Вполне достаточно. А если батарейки подключить через кнопку, чтобы схема работала только при нажатии на кнопку, то такого питания хватит на много лет. Осталось только испытать указатель уровня воды в баке и тут главное не перепутать плюс с минусом. Провода питания лучше подключать разного цвета. Плюс всегда обозначается красным цветом, а минус чёрным, если к этому привыкнуть, то уже не перепутаете.
Устройство и применение поплавкового датчика уровня воды
Поплавковые датчики уровня жидкости считаются самыми надёжными и дешёвыми устройствами для определения количества вещества в ёмкости. Благодаря простоте конструктивного решения, датчики поплавкового типа нашли широкое применение почти во всех областях промышленности. Незаменимыми помощниками они остаются и в бытовых условиях применения.
По расположению в резервуаре поплавковые выключатели можно разделить на вертикальные и горизонтальные.
Применение поплавковых датчиков с вертикальным расположением штока встречается намного чаще, нежели горизонтальных указателей. Внутри вертикального штока расположены герконы. Поплавок всегда располагается на поверхности жидкости, внутри его находится магнитный шарик. Приближаясь к геркону, поле магнита приводит к срабатыванию контактов, что и служит сигналом о наполнении ёмкости. Этот сигнал и приводит к срабатыванию контактов реле на насосе.
Если установка вертикального штока в резервуаре затруднена, то датчик крепят на стенке в горизонтальном положении.
Поплавковый выключатель для электрических насосов
Такое устройство призвано автоматизировать работу электрических насосов в различных системах водоснабжения и водоотведения. Принцип работы выключателя очень прост — включать или выключать электрический насос при достижении необходимого уровня жидкости.Выключатели бывают с двумя контактами или с тремя контактами. Двух контактный выключатель просто соединяет электрическую цепь, когда он находится в положении «выключен» или разъединяет её при положении – «включён».
Выключатели с тремя проводами являются универсальным устройством, где имеется один общий контакт, а переключение осуществляется между двумя другими. В одном положении электрическая цепь управления насосом соединяется одним проводом, а в другом – вторым. Поэтому такие выключатели могут срабатывать как при наполнении ёмкости, так и при её полном опустошении.
Пластиковый корпус выключателя может иметь различную форму (прямоугольную, круглую, овальную) и является водонепроницаемым и герметичным. Наличие воздуха внутри корпуса позволяет выключателю постоянно находиться в плавучем состоянии. Металлический шарик, который находится внутри корпуса, перекатываясь, коммутирует электрическую цепь реле насоса. Для качественного создания контакта при замыкании, в корпусе выключателя есть магниты. Благодаря им, шарик надёжно фиксируется в крайних положениях. Сила магнита рассчитана на прочное удержание шарика при уклоне до 70°.
Поплавковый клапан для водяных резервуаров
Поплавковый клапан обеспечивает контроль уровня воды в любом открытом баке. Работа его осуществляется без участия человека. Поэтому система, в которой используется такой клапан, является полностью автоматической.
Состоит поплавковый клапан из:
- Поплавка.
- Подвижной рычажной системы.
- Пропускного узла, в который входят входные и выходные патрубки.
Устанавливается клапан внутри определённой ёмкости, предназначенной для хранения и, при необходимости, для автономного снабжения водой, если отсутствует центральное водоснабжение.
Принцип работы клапана очень прост. Если уровень воды снизился, то поплавок опускается, открывая клапан и доступ к подаче воды. При полном заполнении — поплавок поднимается, закрывая клапан.
Как видно из статьи, во многих случаях устройство и обслуживание систем контроля, за уровнем жидкости в резервуаре, не представляет никаких сложностей. Поэтому настроить её несложно своими руками. А также имея хоть небольшие знания электрики, несложно подключить насос самостоятельно.
Особенности применения
Вышеуказанные типы ДУТ относятся к контактным. Контактные датчики слишком ненадежные для измерения уровня таких видов топлива, как этанол, биодизель и метанол. Дело в том, что подвижные элементы покрываются окисью. Как результат, показания датчиков перестают быть точными. То же происходит в баках, залитых бензином, но окисление происходит медленнее. Если автомобиль использует нетрадиционное топливо, то в его бак помещают бесконтактный ДУТ, представляющий собой магнитный датчик положения (MAPPS), помещенный в герметичный сосуд.
К какому бы типу датчик ни относился, у него есть одна особенность: поплавок начинает опускаться уже после того, как опустится ниже некоторого уровня само топливо. Отсюда и следует некоторая погрешность измерений, которая наиболее высока по мере заполнения топливного бака.
Материалы и инструменты
Как и при изготовлении других своих «поделок», сборка индикатора была практически полностью осуществлена с использованием радиодеталей и других необходимых элементов уже бывших в употреблении. Для самостоятельного изготовления такой системы я использовал детали в следующем количестве:
Трехконтактный геркон: 2 шт.
Светодиоды малой мощности: 3 шт. (красный, желтый и зеленый).
Пластиковые хомуты: 2 шт.
Неодимовый магнит.
Термоусадочный кембрик 40 мм.
Низковольтный пятижильный провод.
Соединительную муфту 50 мм: 2 шт.
Заклепки: 10 шт.
Заглушки 50 мм: 2 шт.
Профили мебельные из пластика.
Резистор 680 Ом.
Четырехконтактный штекер.
Кнопка-выключатель.
В качестве источника питания я использовал аккумулятор на 3,7 вольта, но также можно применить две пальчиковые батарейки, соединенные последовательно.
Пайка элементов питания может привести к закипанию электролита и разрыву корпуса, поэтому при использовании изделий на 1,5 В, рекомендуется приобрести и установить специальный бокс, к которому уже можно без проблем припаять контактные провода.
Сборка своими руками указателя уровня воды в баке осуществлялась с применением следующих инструментов:
Паяльника.
Дрели.
Строительного фена.
Термопистолета.
Также не обойтись при монтаже сигнальной системы без отвертки и пассатижей.
Советы по выбору
Выбор уровнемера для воды зависит от ряда факторов, главные из них:
- состав жидкости и посторонние включения изменяют параметры плотности и электропроводности раствора, что приводит к искажению замеряемых параметров;
- следует учитывать объемы ёмкостей и особенности материалов, из которых они изготовлены;
- особенности функционального назначения резервуара для хранения жидкости;
- допустимость и возможность интеграции в схему автоматизированной управляющей системы;
- коммутационные особенности приборов.
Приведённый перечень возможных критериев отбора устройств является далеко не исчерпывающим. Конечно, для выбора бытовых устройств можно ограничиться объемами ёмкостей, видом срабатывания и особенностями схемы управления.
Самостоятельное изготовление датчика
Предположим, стоит задача автоматизировать использование насоса типа «Малыш» для обеспечения водой дачи или загородного дома. Как правило, вода нагнетается в аккумулирующий резервуар, и нужно обеспечить своевременное, автоматическое отключение насоса при достаточном заполнении ёмкости. Для этого нет необходимости устанавливать сложные и дорогие датчики. Изготовление устройства на основе геркона, которое отлично выполнит поставленную задачу, можно осуществить своими руками. Назовём это устройство: электрический поплавковый клапан уровня воды в баке на базе герконового выключателя.
Герконовый выключатель
Геркон — это выключатель, который является главной исполняющей деталью в устройстве герконового датчика уровня воды для управления насосом. Он выглядит как маленькая герметичная стеклянная ёмкость с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая контактная группа, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. При попадании в магнитное поле контакты детали намагничиваются и отталкиваются друг от друга, размыкая цепь, в которую они включена, останавливая её работу, или, наоборот, замыкаются и включают цепь. Герконы разделяются на два вида:
- Геркон с нормально замкнутыми контактами.
- Геркон с нормально разомкнутыми контактами.
Среда внутри стеклянной колбы препятствует окислению контактов и образованию искр при замыкании.
Устройство датчика на основе геркона
Для изготовления устройства понадобится магнитный катушечный пускатель на 220 вольт и пара герконов, один из которых замкнут в нормальном состоянии, а второй — разомкнут. И также понадобится поплавок для бака с водой, который изготавливается из пенопласта, шток, трубки и трех проводов небольшого сечения и толщины.
Схема работы устройства проста и, главное, безопасна. Принцип работы следующий:
- В процессе набора жидкости поплавок с магнитом, достигнув геркона максимального уровня, находящегося в замкнутом состоянии, размыкается под действием магнитного поля, коммутируя силовую, пускающую катушку на отключение, которая выключает насос.
- По мере убывания воды из резервуара поплавок опускается и при достижении нижнего геркона, срабатывающего на замыкание под воздействием магнитного поля, пускающая катушка коммутируется на запуск насоса.
- Датчик, изготовленный по такому принципу, способен работать много лет без нареканий в отличие от электронных систем управления контролем заполнения ёмкостей. Изготовить поплавковый датчик уровня воды своими руками несложно, и это не требует особых специальных знаний в области электротехники.
Схема контроля откачки воды дренажным насосом
По принципу вертикальной работы поплавкового механизма можно предложить схему подключения датчика для коммутации реле запуска дренажного насоса с дополнительным питанием 12 вольт.
Стоит отметить, что герконовые переключатели не способны работать с большими токами и не могут включать или отключать насос напрямую. Поэтому они используются в низковольтных схемах для коммутации мощных реле для запуска или отключения насоса. При высоком уровне начинается откачка жидкости до достижения минимального установленного уровня. Принцип работы следующий:
- При подъёме жидкости в ёмкости до верхнего уровня поплавок с магнитом замыкает верхний геркон SV 1, и на катушку реле P1 начинает поступать ток. Происходит замыкание контактов параллельно с подключённым герконом, что приводит реле в состояние самозахвата. Такая функция не позволяет отключиться напряжению питания катушки при размыкании геркона SV 1. Это достигается подключением нагрузки реле и его катушки в одну цепь.
- Происходит включение силовой катушки реле P2 в цепи питания электронасоса и начинается откачка жидкости.
- При уменьшении уровня жидкости поплавок с магнитом достигает нижнего геркона SV 2, замыкая его контакты. Положительный потенциал напряжения начинает подаваться на катушку реле P1 также и с другой стороны. Это приводит к снятию функции самозахвата и отключению реле, что коммутирует отключение силовой катушки P2, обеспечивающей питание электронасоса.
- Поменяв герконы SV 1 и SV 2 местами, датчик будет отключать насос при наполнении ёмкости до установленного уровня и включать при падении уровня жидкости.
Виды датчиков уровня
Датчик уровня, как упоминалось выше – устройство, которое призвано помогать контролировать уровень жидкостей в резервуарах. Существует несколько видов датчиков уровня, каждый из которых характеризуется своими специфическими особенностями.
Поплавковые. По своей конструкции являются наиболее простыми, за счет чего имеют наибольшее распространение и использование. Представляет собой поплавок, который прикрепляется через проволоку/нить к лепестку контакта, который передает ему сигнал в случае изменения положения/уровня расположения поплавка.
Ёмкостные. Этот вид датчиков выглядит как несколько пластин, располагающихся по обеим сторонам резервуара с жидкостью или иным материалом. При помощи пластин вычисляется изменение самой емкости в зависимости от того какое количество материала осталось в резервуаре. В большинстве своем, эти датчики используются для определения уровня расположения сыпучих материалов.
Радарные. В данном случае работа осуществляется по принципу «излучатель – приемник частотных волн», поверхность материала расположение которого изменяется отражает излучения, подающиеся датчиком после чего приемник, улавливает это излучение и сравнивает полученные данные с отраженными и определяет уровень материала в емкости.
Ультразвуковые. Принцип их работы очень похож на принцип работы радарных датчиков, правда излучение сигналов происходит посредством ультразвука. В остальном все аналогично и происходит анализ уровней сигналов, излучаемых в разные промежутки времени после чего определяется расстояние до поверхности материала в сосуде.
Гидростатические. Эти датчики уровня работают посредством измерения косвенной величины — давления столба жидкости. Давление пропорционально уровню жидкости в резервуаре.
Система регулирования уровня жидкости низкого давления (LP LLRS)
Разрабатывая такую систему как LP LLRS, следует особое внимание уделять двум факторам: ресиверу и уровню жидкости. Подбирая ресивер для такой системы, необходимо учитывать, что его размеры должны быть довольно большими, чтобы накапливать жидкий хладагент из испарителей
Объем жидкого хладагента меняется с изменением тепловой нагрузки. Одни из испарителей могут дренироваться во время оттаивания, а другие — быть закрытыми для техобслуживания. В сосудах низкого давления (кожухотрубный испаритель) уровень жидкости должен находится на одинаковом уровне. Данный фактор свидетельствует о стабильной работы системы. Если уровень в отделителе жидкости слишком высокий, то это может стать причиной гидравлического удара в компрессоре. При низком уровне жидкости возникает вероятность кавитации в насосах системы циркуляции хладагента.
Учитывая данные факторы, отметим, что системы регулирования уровня жидкости низкого давления преимущественно применяются в децентрализованных системах охлаждения, поскольку имеют несколько испарителей и высокий уровень заправки хладагента (холодильные склады). Установки подобного рода с системой LP LLRS работают стабильно, даже в том случае, когда объем необходимого для заправки хладагента сложно определить.
В свою очередь системы регулирования уровня жидкости высокого давления (HP LLRS) используются в компактных установка (водоохладителях). По сравнению с системами LP LLRS они меньше стоят, а также отличаются большей надежностью и безопасностью.
↑ Калибровка
Калибровка состоит из трех этапов: 1. Калибровка нуля. Показываем прибору нижний уровень бака – пустой бак. 2. Калибровка верхнего уровня. Показываем прибору максимальный уровень. 3. Ввод объема бака.
Вход в режим калибровки происходит после теста индикатора при удерживании обеих кнопок. После отпускания кнопок на индикаторе отображается дистанция до дна в миллиметрах, а на линейке светодиодов горит нижний светодиод, символизируя режим калибровки нуля. Для калибровки параметра на пустом баке нажимаем кнопку «Слить», переходим к следующему этапу – калибровке максимального уровня. На индикаторе так же отображается дистанция в миллиметрах. На линейке горят все светодиоды, символизируя режим калибровки максимального уровня. Дальше возможны варианты – либо мы наполняем бак на сто процентов и после этого жмем кнопку «Наполнить» для установки верхнего уровня. Или можно просто поднести отражатель к датчику на предполагаемый максимальный уровень.
После калибровки уровней переходим к вводу объема бака. Кнопкой «Наполнить» меняем значение разряда, а кнопкой «Слить» меняем разряд и так все четыре разряда по очереди. В калибровке предусмотрены две блокировки. Не критическая – если объем не введен, то устанавливается объем 100, соответственно отображение будет в процентах или в литрах, если бак при этом на сто литров. Вторая — критическая блокировка, поскольку расположение датчика у нас верхнее, то значение верхнего уровня не может быть больше нижнего. В этом случае прибор калибровку не проходит, а просто отображает дистанцию.
Схема датчика уровня на CD4093
Видео о работе датчиков уровня для накачивания и откачивания воды. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Эти функции можно реализовать с помощью поплавковых датчиков. Для этого дополнительно потребуется контроллер, электродвигатель насоса.
В своей работе используют принцип приёма и отражения частотных волн.
Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.
При отключении Р1 отключается и подача питания для реле Р2, то есть насос тоже перестает откачивать воду.

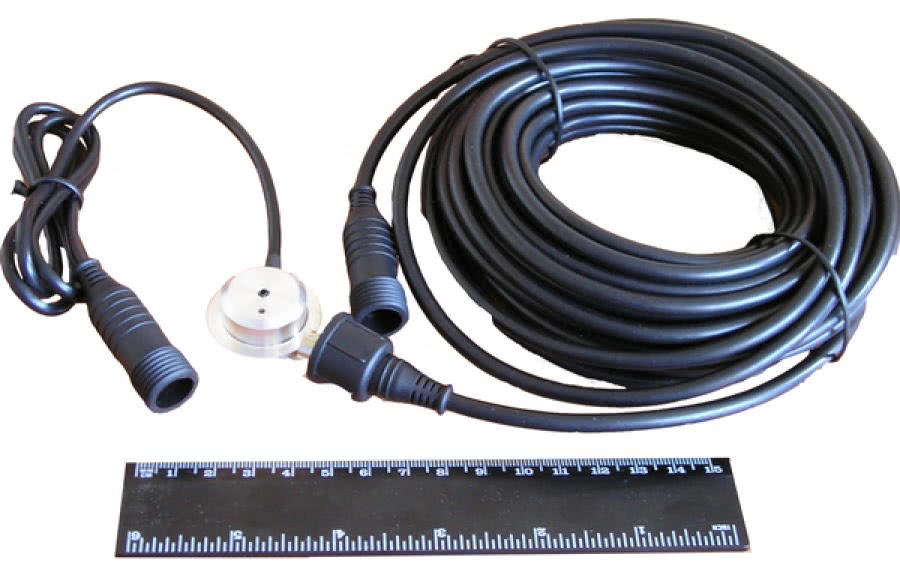

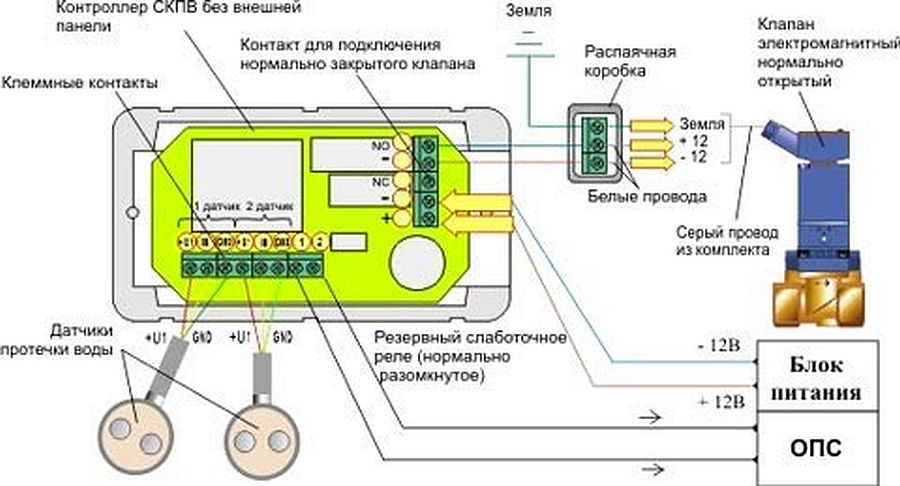

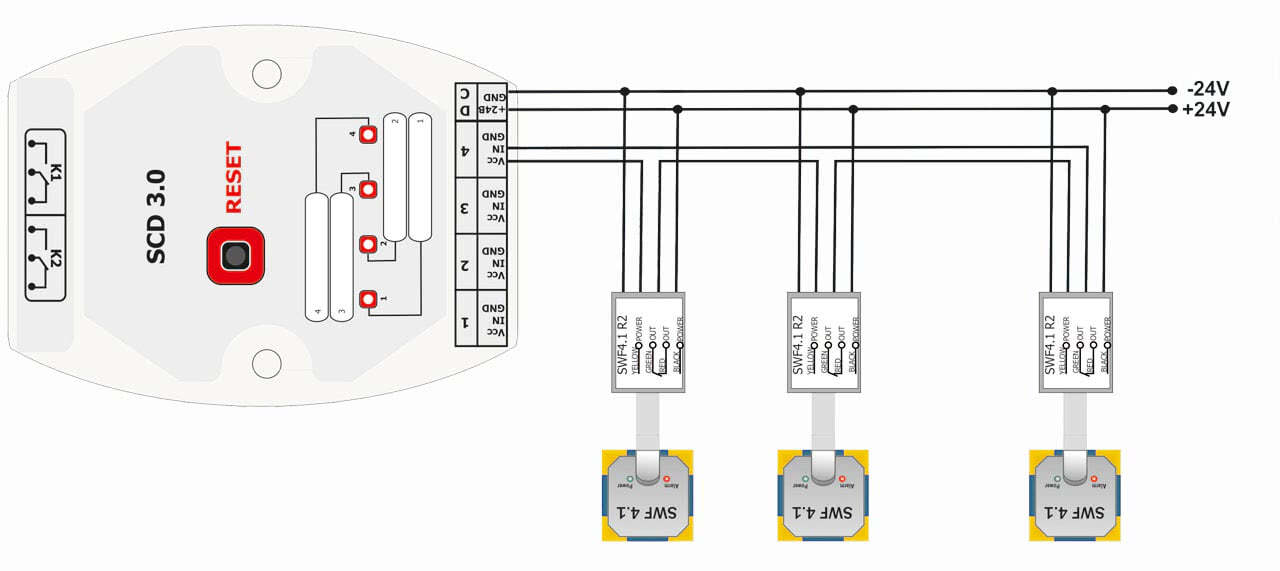

Датчики следует располагать в местах с высоким риском протечек: под душевыми кабинами и ванными; за раковинами и умывальниками; возле унитазов, стиральных и посудомоечных машин. При этом, сила тока в проводах датчиков абсолютно безопасна, а сила тока в проводах крана хоть и достигает 1 А, но действует всего несколько секунд, поэтому разница рабочих напряжений вовсе несущественна.
Принцип работы аналогичен предыдущему варианту, с одним отличием.
Когда она достигнет порогового значения, подается сигнал на контроллер.
МОТОТРАКТОР как подключить электрический датчик температуры
https://youtube.com/watch?v=AGRzO8Cw7aM
Выбираем датчик уровня воды в резервуаре и емкости
Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.
Рис. 2. Поплавковый датчик для управления насосом
Конструкция состоит из поплавка с магнитом и двух герконов, установленных в контрольных точках. Кратко опишем принцип действия:
- Емкость опустошается до критического минимума (А на рис. 2), при этом поплавок опускается до уровня, где расположен геркон 2, он включает реле, подающее питание на насос, закачивающий воду из скважины.
- Вода доходит до максимальной отметки, поплавок поднимается до места расположения геркона 1, он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать.
Такой герконовый сигнализатор сделать самостоятельно довольно просто, а его настройка сводится к установке уровней включения-выключения.
Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.
Ультразвуковой
Этот тип измерителей может использоваться как для жидкой, так и сухой среды, при этом у него может быть аналоговый или дискретный выход. То есть, датчик может ограничивать заполнение по достижению определенной точки или отслеживать его постоянно. Устройство включает в себя ультразвуковой излучатель, приемник и контроллер обработки сигнала. Принцип работы сигнализатора продемонстрирован на рисунке 3.
Рис. 3. Принцип работы ультразвукового датчика уровня
Работает система следующим образом:
- излучается ультразвуковой импульс;
- принимается отраженный сигнал;
- анализируется длительность затухания сигнала. Если бак полный, она будет короткой (А рис. 3), а по мере опустошения начнет увеличиваться (В рис. 3).
Ультразвуковой сигнализатор бесконтактный и беспроводной, поэтому он может использоваться даже в агрессивных и взрывоопасных средах. После первичной настройки, такой датчик не требует никакого специализированного обслуживания, а отсутствие подвижных частей существенно продлевает срок эксплуатации.
Электродный
Электродные (кондуктометрические) сигнализаторы позволяют контролировать один или несколько уровней электропроводящей среды (то есть, для измерения наполнения бака дистиллированной водой они не подходят). Пример использования устройства приведен на рисунке 4.
Рис. 5. Емкостной датчик уровня
Принцип работы сигнализатора такой же, как у конденсатора: проводится измерение емкости между пластинами чувствительного элемента. Когда она достигнет порогового значения, подается сигнал на контроллер. В некоторых случаях задействовано исполнение «сухой контакт», то есть уровнемер работает через стенку бака в изоляции от технологической среды.
Данные устройства могут функционировать в широком температурном диапазоне, на них не влияют электромагнитные поля, а срабатывание возможно на большом расстоянии. Такие характеристики существенно расширяют сферу применения вплоть до тяжелых условий эксплуатации.
Этот вид сигнализаторов можно действительно назвать универсальным, поскольку он может работать с любой технологической средой, включая агрессивную и взрывоопасную, причем, давление и температура не будут влиять на показания. Пример работы устройства приведен на рисунке ниже.
Измерение уровня радарным датчиком
Устройство излучает радиоволны в узком диапазоне (несколько гигагерц), приемник ловит отраженный сигнал и по времени его задержки определяет наполняемость емкости. На измеряющий датчик не влияет давление, температура или характер технологической среды. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах. Также необходимо отметить высокую точность приборов данного типа, их погрешность составляет не более одного миллиметра.
