Вентилируемый фасад — что это, преимущества и недостатки

Фасадная подсистема: разновидности

Подсистема для вентфасада – это важнейшая составляющая любой фасадной конструкции. Современное производство подсистем для фасадов развивается с каждым годом.

В зависимости от материала производства принято разделять подконструкцию фасада на типы:

• алюминиевая подсистема для вентилируемых фасадов;
• оцинкованная подсистема НВФ;
• нержавеющая.

Подконструкция из металла – это долговечный и надежный вариант. Широко используется алюминий, обладающий массой положительных характеристик.  Такой вариант обойдется несколько дороже оцинкованной стали. Стоимость за кг металла напрямую влияет на ценообразование готового изделия.

Также на стоимость конструкции повлияют следующие показатели металла:

• расширение под воздействием высокой температуры;
• степень устойчивости к образованию коррозии;
• вес.

Методика расчета статических нагрузок НВФ

На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.

В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.

https://youtube.com/watch?v=v7HiJKnvm40

При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.

Весовая нагрузка

Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.

Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.

Ветровые нагрузки

Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.

Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.

https://youtube.com/watch?v=ONBjGQDIfZc

Гололедная нагрузка

Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.

Стеклянные плиты

Очень интересный в дизайнерском плане материал для облицовки фасада. Стекло пропускает много света, а значит в таком доме всегда будет особая воздушная атмосфера.

Обшивка стеклом зачастую применяется в современных офисных зданиях. Но многие трендовые дизайнеры с помощью стеклянных плит придают особый шарм загородным элитным домам.

Сами плиты изготавливаются из специально закаленного стекла, которое при нарушении целостности вследствие физического воздействия осыпается на мелкие шарикообразные части, максимально защищая прохожих от серьезных травм.

Из минусов можно отметить необходимость регулярной чистки фасада и появление конденсата на поверхности при повышенной атмосферной влажности.

Плюсы и минуты вентилируемого фасада

Для принятия решения в пользу устройства вентфасада следует знать о плюсах и минусах этой технологии.

Несомненными плюсами являются:

Защита стен от внешних агрессивных воздействий (дождь, снег, град, ветер, ураган и пр.). Облицовочный экран защищает весь «пирог» системы от попадания внутрь атмосферных осадков. Даже при попадании влаги ветрозащитная мембрана не допускает дальнейшего распространения влаги по направлению стене. А воздушный карман выдувает влагу снизу вверх, рассеивая конденсат.
Повышение энергоэффективности дома – реальная экономия энергозатрат для отопления дома снижается минимум на 8%

Это особенно важно, когда отопление дома является индивидуальным, например газом, углем или электричеством.
Продление срока службы здания. Вентфасад надежно защищает стены здания от разрушения временем

Современные уникальные материалы настолько износоустойчивы, что не теряют свой внешний облик и спустя десятки лет, не выцветают и не обрушаются.
Высокие звукоизолирующие свойства. Минераловатные плиты, применяемые в качестве утеплителя, обладают отличными звукопоглощающими свойствами. В сочетании в двойными стеклопакетами на окнах вам не будут страшны ни шумные соседи, ни гул автомагистралей.
Создание комфортного микроклимата в помещениях дома. Умная система вентилируемого фасада направлена на регулирование правильного уровня влажности стены. Во многом это происходит благодаря воздушному зазору, который проветривает «начинку» фасада, устраняя влажные пары, выводя их наружу.
Маскировка дефектов стен. Какие бы у вас ни были стены, вентфасад скроет все неприятные моменты, которые остались после постройки дома. Кроме того, ваш дом получит стильный, современный образ, который будет приковывать взгляды прохожих. Фасад дома как лицо хозяина, будет восхищать своей креативностью и чувством стиля.
Пожаробезопасность. Если применять правильные металлические системы, исключая деревянные рейки, то ваш фасад не будет бояться огня. Ведь все строительные материалы, применяемые для утепления и облицовки, являются негорючими.
Простота ремонта фасада. Это чистая правда. Вам не нужно будет менять всю стену или весь ряд панелей. Достаточно заменить одну плитку. Чтобы через 20-30 лет не было проблем с поиском этой самой одной плитки, лучше сразу закупить несколько штук плиток впрок.
Возможность круглогодичного монтажа. Вентилируемый фасад не боится температурных перепадов. Сам монтаж производится достаточно быстро и слаженно, особенно при наличии проекта.
Срок службы 30-50 лет. Качественно выполненный монтаж вентилируемого фасада и правильный подбор строительных материалов обеспечивает длительный срок службы фасада.

Как и все в этом мире вентилируемый фасад имеет и недостатки:

• Высокая цена. Качественная система вентфасада имеет высокую стоимость. Также советуем все-таки заказать проект, по которому будет производиться монтаж. Благодаря проекту именно под ваше здание в индивидуальном порядке будет подобрана правильная подсистема кронштейнов и направляющих, учтен максимальный вес нагрузки на стены и фундамент во избежание обрушения. Цена работ по монтажу вентилируемого фасада также выше, чем, например, у мокрого фасада. Стоимость работ без учета материала начинается от 2500 руб./м2
• Необходимость проектирования. Как мы уже рассказывали ранее вентилируемый фасад является сложной многослойной и тяжелой по весу системой. Советуем не поскупиться и запастись проектом. Ведь как известно, скупой платит дважды.
• Сложность монтажа. Не доверяйте монтаж случайным рабочим из дружественных республик, не ищите фасадчиков по объявлениям в соцсетях и на остановках. Монтаж должен производиться строго по проекту высококвалифицированными опытными специалистами под руководством прораба. Прораб должен уметь читать проект и иметь навык работы с различными проектными документациями.

Вентилируемый фасад для частного дома это возможность выделиться на фоне домов в классическом стиле. Это возможность обладать респектабельным жильем в уникальном стиле!

Расчет вентилируемого фасада

Расчет основывается на выполнении прочностных и теплофизических расчетов и включает в себя:

• определение напряжений и прогибов конструктивных элементов (профилей и кронштейнов);
• проверку узлов крепление вентфасада (в тесте учитываются статическая нагрузка, двустороннее обледенение, ветровая нагрузка);
• расчет влажности, воздухопроницаемости с учетом величины зазора и вида теплоизоляционного материала.

Расчет вентфасада может быть выполнен только специалистом на основании рекомендаций производителей навесных систем, с использованием компьютерных программ. Это обусловлено тем, что к вентилируемым фасадам домов выдвигаются повышенные требования к несущей способности, подвижности узлов, устойчивости к коррозии.

Примечание. Система вентилированного фасада не монтируется на домах, построенных из ячеистых бетонов (исключение конструкционный пенобетон, у которого плотность более 800 кг/м.кв), пустотелого кирпича и т.п. материалов малой жесткости.

До начала работ по обустройству вентилируемого фасада частного дома нужно подготовить: перфоратор, шуруповерт, отвес, строительный уровень, молоток, болгарку, стремянку, строительный степлер, перчатки, защитные очки.

Устройство вентфасада

Устройство вентилируемого фасада непростое. По сути, это многослойная конструкция, в состав которой входят следующие элементы:

• Каркас, собираемый из профилей: алюминиевых или стальных, последние могут быть оцинкованными или нержавеющими. Каркасная конструкция крепится к стенам дома, она является основой всего фасада.
• Теплоизоляционная прослойка. Это так называемая многофункциональная часть фасадной системы. В её задачи входит тепло- и пароизоляция стен, защита от перепадов температур и влажности. Плюс, шумоизоляция.
• Внешняя отделка. У неё две задачи – внешнее декоративное наполнение дома и защита каркаса и теплоизоляционного материала от внешних нагрузок: ветра, атмосферных осадков, солнца.

Между теплопрослойкой и отделкой оставляется зазор, где и будет циркулировать воздух. Теплоизоляционный материал плотно укладывают к поверхностям внешних стен.

Устройство сооружения: каркас, утеплитель, облицовкаИсточник кровляфасад34.рф

Необходимо оговориться, что производители, выпускающие вентилируемые фасады с технологиями одинакового типа, предлагают системы, в которых совершенно разный подход к процессам крепления. То есть узлы фасадов сильно отличаются друг от друга. И если вами выбран вентфасад от определённого производителя, то его узлы наверняка не подойдут точно к такой же конструкции от другого производителя. Взаимозаменяемости ждать не надо. Но нужно также отметить и то, что каркасная конструкция состоит из кронштейнов и профилей.

Что касается монтажа, то этот процесс считается несложным, конечно, при условии, что его проводят профессионалы

Потому что задача производителя работ – точно по инструкции провести монтажные операции, в которых в первую очередь надо уделить особое внимание правильности крепления и точному выбору шага установки элементов обрешётки.. Элементы вентилируемого фасадаИсточник hostrock.ua

Элементы вентилируемого фасадаИсточник hostrock.ua

Стоимость монтажа вентилированных фасадов

Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.

Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:

Дано:

• дом одноэтажный;
• общая площадь 80 м.кв.;
• материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
• размеры дома 10х8 м.п.;
• высота стены – 3 м.п.;
• площадь окон:

Задача:

Обустройство вентиляционного фасада с заданными параметрами:

• утеплитель – базальтовая вата;
• толщина утеплителя – 50 мм;
• облицовочный материал – металлический сайдинг.

Расчет:

• рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
• общая площадь стен – площадь окон и дверей = 98 м.кв.
• рассчитываем потребность в материалах:

Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)

Облицовояный материал для навесного вентфасада

Типичные ошибки при монтаже вентилированного фасада

• ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
• использование деформированных элементов;
• изменение технологии устройства системы направляющих;
• неразумная экономия на материале, крепежах и инструментах;
• использование некачественного утеплителя;
• нарушение техники безопасности.

Советы по монтажу навесного вентилируемого фасада

• лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
• проверяйте качество дюбелей до начала работы;
• погрешность монтажа должна находиться в допустимых пределах;
• установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
• монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.

Правильно установленный и смонтированный вентилированный фасад – повысит энергоэффективность дома и улучшит его внешний облик (экстерьер).

Структура вентилируемого фасада

Для самостоятельной установки металлокассет необходимо знать о конструктивных особенностях вентилируемых фасадов. Все производители материалов для внешней отделки зданий предлагают и подсистемы для их монтажа. В некоторых случаях технология устройства облицовки имеет название «НВФ» (навесной вентилируемый фасад). Для лучшего понимания информации нужно усвоить, что НВФ и «вентилируемый фасад» – одно и то же.

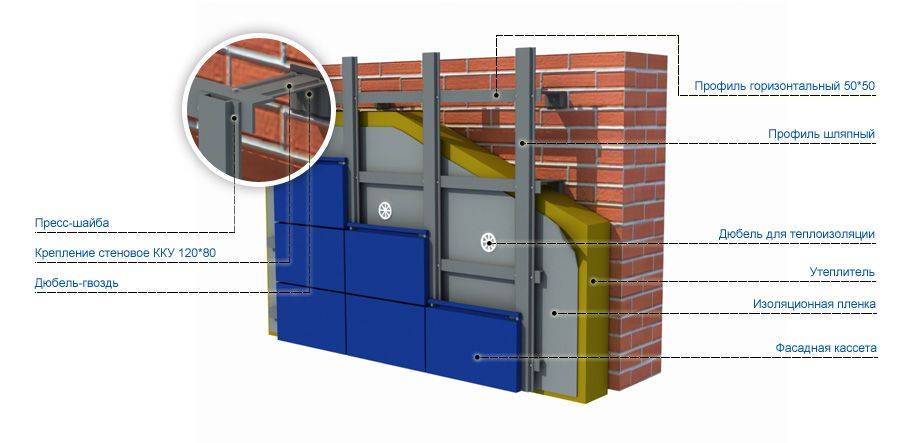

Подробная схема монтажа фасадных кассет

Такая система внешней отделки зданий наиболее практична, так как позволяет обеспечить качественные теплоизоляцию и вентиляцию. Основные элементы НВФ:

• несущая стена;
• теплоизоляционный слой;
• кронштейны, которые необходимы для крепления облицовочного материала;
• облицовочный материал (в данном случае – металлокассеты).

Схема монтажа

Отделочный материал выполняет две функции: обеспечивает эстетическую привлекательность архитектурного облика здания и защищает теплоизолятор от неблагоприятного воздействия внешней среды.

Принцип работы вентилируемого фасада

Разность температур внутри и снаружи помещений обеспечивает создание теплового потока, направленного изнутри наружу (воздух имеет свойство перемещаться от теплой точки среды к холодной). На своем пути воздушный поток преодолевает преграду в виде стены и НВФ.

Схема теплообмена стены с вентилируемым фасадом

Проходя через эти материалы, он в разной степени нагревает их. Чем ближе расположен материал к наружной поверхности фасада, тем ниже его температура. Поскольку воздух является лучшим теплоаккумулятором, вентиляционный зазор НВФ обеспечивает более высокую температуру внешнего слоя фасада, чем у окружающей среды. Средний показатель: температура облицовки выше на 1-3°С.

Вследствие этого холодный воздух, соприкасаясь с НВФ, нагревается и устремляется вверх. Таким образом вдоль стены дома создается непрерывный воздушный поток, средняя скорость которого составляет 0,5 м/с.

Через зазоры в облицовке и нижние продухи внутрь НВФ поступает свежий воздух, что гарантирует испарение влаги. Пройдя вдоль стены снизу вверх, воздушный поток покидает фасад, увлекая за собой пары.

Вентилируемые фасады, схема

Таблица материалов, необходимых для монтажа вентилируемого фасада из металлокассет

Профили для монтажа

Комплектация подсистемы

Плюсы, минусы

После монтажа вентилируемой фасадной системы, строительная постройка любого назначения получает защиту наружных стен, утеплительного слоя. В результате, фасадные стены, утеплитель остаются сухими, а это главное условие поддержания комфортной влажности в жилых помещениях, сохранения характеристик теплоизоляции в любую погоду. Перечисленные преимущества получают и деревянные дома с защитно-декоративной системой. Приведем и другие плюсы:

• Строительный материал здания – обычный или клееный брус, доска, оцилиндрованное, окоренное или строганное бревно – не подвергаются влиянию избыточной влажности от осадков, воздействию ультрафиолета, перепадов температуры. Погода почти не влияет на дерево, значительно продлевая эксплуатацию.
• Вентилируемый фасад может сделать любой мастер с минимальными строительными навыками. Ремонт навесной конструкции с заменой штучных изделий – не проблема.
• Технология не включает «мокрые» процессы. Поэтому монтаж выполняется в любой сезон.
• Все элементы защитно-декоративной конструкции находятся снаружи сооружения, не нарушают экологическую чистоту деревянного интерьера, ради которой строилось здание.
• Дышащее сухое дерево, от которого отводится избыточная влага, меньше страдает от болезнетворных микроорганизмов, не требует дополнительной защитной пропитки химическими препаратами.
• Ассортимент сырья, вариантов оформления. Финишная отделка может имитировать другие виды облицовки, сохраняя достоинства деревянной конструкции.
• Внешняя обшивка нивелирует имеющиеся, потенциальные дефекты наружных стен. Конструкция устойчива к постоянным деформационным процессам деревянных стен из-за пересыхания или увлажнения.
• Теплоизоляция дополнительно выполняет роль шумопоглощающего слоя.

Деревянный фасад: эстетичный, надежный, безопасный Минусов у навесной системы не замечено. Отметим, что монтаж с отклонениями от традиционной технологии превращает некоторые плюсы вентфасада в явные недостатки. Может снижаться пожаростойкость стен, антикоррозионная защита каркаса, нарушается вентиляция, при ветре появляется свист, сокращается срок службы всей конструкции.

Фасадная доска

Фасадная доска изготавливается из натурального дерева. Данные изделия выпускаются только из высококачественных пород деревьев, таких как лиственница, кедр, ангарская сосна. При этом, древесина подвергается особой обработке – воздействию высоких температур, увеличивая износостойкость материала.

Из минусов фасадной доски можно назвать изменение цвета. В течение эксплуатации древесина темнеет, однако это только придает изысканности и благородства.

Также фасадная доска из натурального дерева должна постоянно обрабатываться огнезащитным составом и антисептиком для недопущения появления плесени и мха на поверхности. Кроме того, древесный материал могут облюбовать насекомые.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
