Этапы и нюансы монтажа вентилируемых фасадов

Оглавление

Рекомендуемые марки утеплителей

При выборе производителя утеплителя для вентилируемого фасада стоит полностью изучить все предложения рынка. Как правило, в выборе необходимо опираться на приемлемое соотношение цена-качество.

Качественный материал всегда привлекает покупателя поэтому нужно смотреть на популярных марки производителей. Так, пенополиуретан отличного качества производят зарубежные бренды: Basf, Baymer, Synthesia, Dow, Huntsman-NMG

Также клиенты часто обращают свое внимание на

Минеральную вату стоит покупать брендов с проверенной репутацией. Самыми лучшими считаются следующие марки: Rockwool, Paroc, Isover, Knauf, Ursa, IZOVOL, Белтеп. Ну, а пенополистирол обычно при строительстве используют марки «Пеноплекс».

Совет! При утеплении одного здания или этажа необходимо использовать один и тот же материал одной марки и производителя. Желательно также использовать материал одной партии.

Общее описание такой конструкции

Изделия устанавливаются на несущую стену, а между ней и материалом оставляют зазор, чтобы туда мог проникать воздух.

Благодаря вентилируемым фасадам удается выровнять колебания температуры, избежать разрушения и изменения формы стены, снизить расходы на ремонт в будущем.

Воздушный зазор действует по принципу вытяжной трубы, обеспечивая удаление влаги, которая постепенно накапливается под покрытием. Также он помогает снизить потерю тепла и избежать проникновения холода внутрь.

Монтаж конструкции осуществляется по разработанной схеме, позволяющей избежать высокого внутреннего напряжения, которое обычно разрушает стены.

Выбор облицовки

Многочисленные виды вентилируемых фасадов для частного дома имеют множество отличий, но больше всего внимания уделяется выбору облицовочного материала. Облицовка фиксируется к каркасу в конце монтажа.

Выпускаются панели и плиты в разных расцветках, а также нередко имитируют дорогостоящие покрытия, представленные мрамором или натуральным камнем. Поэтому они позволяют не только защитить стены жилых зданий, но и улучшить их внешний вид.

Керамогранит

Плитка
из керамогранита представлена долговечным, красивым и многофункциональным
материалом. К минусам относится высокая цена и существенный вес, поэтому монтаж
выполняется только на дом с качественным и прочным фундаментом. Для такой
облицовки требуется металлический каркас.

За счет
пористости материал отличается высокой прочностью и стойкостью перед износом.
Он выпускается в разных фактурах, что позволяет подобрать плитки, идеально
соответствующие вкусам собственников.

Композитные панели

Они
часто выбираются для оформления зданий. Для их создания алюминий сочетается с
разными полимерами. Это позволяет получить панели, отличающиеся невысокой
массой, стойкостью перед коррозией, гибкостью и стойкостью перед высокими
нагрузками.

Камень

Он может быть природным или искусственным. Материал отличается высокой ценой и большой массой, поэтому он монтируется только на металлическую обрешетку. Технология монтажа усложнена, поэтому процесс доверяется специалистам. Но облицовка не обладает какими-либо недостатками в процессе использования.

Фиброцементные панели

Они
представлены огнеупорным материалом, формирующимся из цемента и волоконных
компонентов. За счет использования цемента, материал не разрушается при
изменении температуры или воздействии влаги. Панели стойки перед коррозией, а
также создается из экологически чистых компонентов.

https://youtube.com/watch?v=aQSXpocikHM

Панели
очищаются при воздействии осадков, поэтому не требуется в процессе эксплуатации
уделять этому процессу много внимания. Плиты идеальны для частных домов за счет
легкости монтажа и высокого показателя износостойкости. Они повышают теплоизоляционные
и звукоизоляционные параметры строения, а также не теряют первоначальной
яркости при воздействии ультрафиолета. Другим значимым плюсом считается невысокая
цена.

Фасадные кассеты

Они
представлены керамическими изделиями, создаваемыми экструзией. Экологически
чистый материал формируется из многочисленных компонентов, к которым относится
цемент, мраморная крошка и песок.

Для
придания материалу определенной расцветки, осуществляется окрашивание «в
массе», для чего применяются качественные красители. В составе отсутствуют
горячие компоненты, поэтому для частных домов этот материал подходит идеально.

Установка систем вентилируемых фасадов

Инструменты

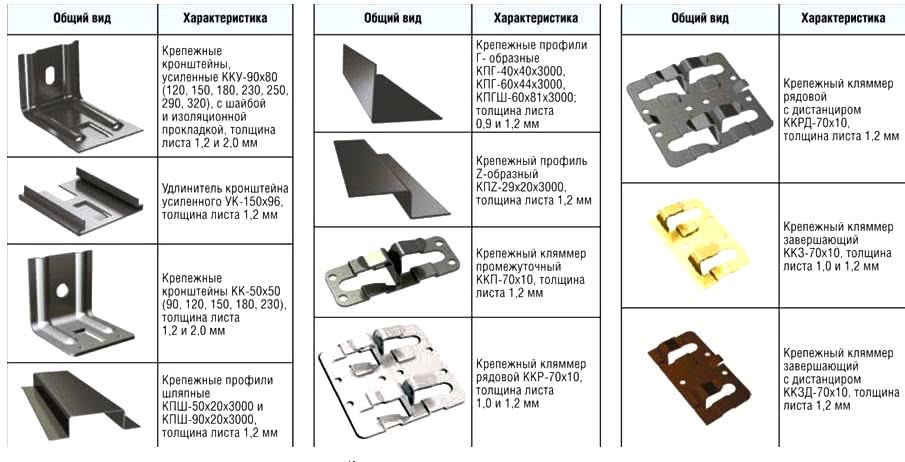

Крепление вентилируемого фасада проводят с использованием таких инструментов:

  • нивелира;
  • рулетки;
  • отвеса;
  • шуроповерта;
  • ножниц по металлу;
  • заклёпочных клещей.

Разметка и монтаж кронштейнов

Разметку выполняют с учётом проектного шага кронштейнов при отступе между краем стены и осью кронштейна не меньше 100 мм.

Кронштейн для вентилируемых фасадов – надежная и простая конструкция

В стене просверливают отверстия под анкеры соответствующего диаметра и устанавливают кронштейны ККУ. Между стеной и креплением устанавливается изолоновая или паронитовая прокладка. Размер кронштейнов определяется конкретными условиями монтажа (толщиной утеплителя, неровностями стены).

Установка теплоизоляции и ветрозащиты

Монтаж утеплителя должен быть плотным, без пустот в швах. Плиты крепятся с помощью 5-7 тарельчатых дюбелей на 1 квадратный метр.

Схема установки утеплителя

При использовании не кашированного утеплителя ветрозащиту устанавливают из влагозащитной плёнки с перехлёстом 100 мм. Первый из двух слоёв утеплителя дополнительно крепится 2 дюбелями к плите (на завершающем этапе потребуется 3-4 дюбеля).

Установка горизонтальных профилей

Для крепления горизонтального профиля для вентилируемых фасадов КПГ к кронштейнам ККУ используются заклёпки или саморезы 4,8х28. При недостаточном выравнивании элементов конструкции используют крепления для вентилируемых фасадов соответствующих размеров.

Установка вертикальных профилей

  1. Вертикальная обрешётка из шляпного профиля КПШ-90х20х3000 крепится к горизонтальной обрешётке саморезами 4,8х28.
  2. Основные профили устанавливаются по вертикальным стыкам кассет фасада, чётко соблюдая монтажное расстояние. Если ширина кассеты больше 700 мм, то производят дополнительную установку промежуточных профилей КПШ-50х20х3000.
  3. Узлы примыкания элементов фасадной системы выполняют Z-образными профилями.

Установка вертикальных профилей

Установка фасонных изделий

  1. Используя крепежи для вентилируемых фасадов, к вертикальной обрешётке КПШ фиксируют фасонные изделия.
  2. Основные профили установленной вертикальной обрешётки с видимой части покрыты цветным полимером или декорированы цветной полосой.

Установка фасадных кассет МП 1005/23/20

  1. Фасадные кассеты устанавливают слева направо и снизу вверх. Перед монтажом их боковые стороны освобождаются от защитной плёнки.
  2. Для крепления кассеты к несущим вертикальным профилям используются саморезы 4,8х28. Кассеты крепятся нарезающими винтами до положения шуроповёрта «не дожимать», что компенсирует температурную деформацию в процессе эксплуатации.
  3. После завершения монтажа удаляют защитную плёнку.

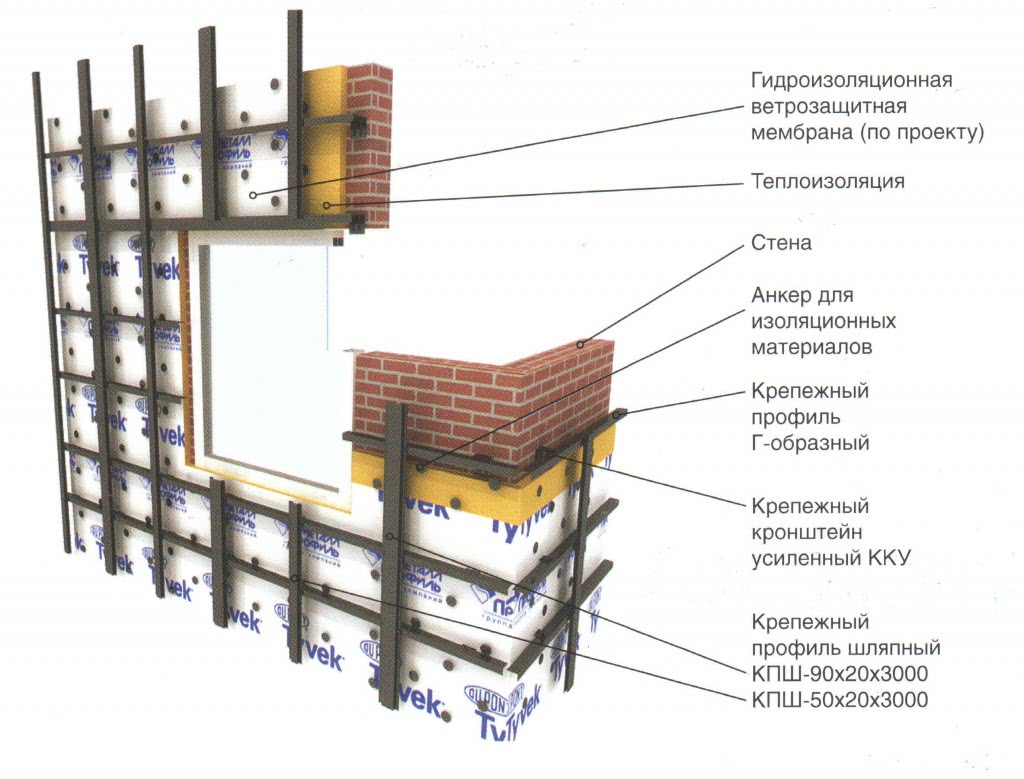

Схема вентилируемого фасада

Установка фасадных кассет МП 2005/25/30

Надежный и простой крепеж для вентилируемых фасадов – саморез 4,8х28

Такие элементы устанавливают снизу вверх. Перед монтажом их боковые стороны освобождают от защитной плёнки. Низ кассет защёлкивают к начальной планке, а их верх крепят к несущим вертикальным профилям при помощи оцинкованных саморезов 4,8х28.

Элементы крепят нарезающими винтами. Верхнюю кассету защёлкивают за верх предыдущей детали. Вертикальный промежуток между кассетами фасада (руст) устанавливается шаблоном от 5 до 30 мм. Рекомендуемое значение этой величины – 30 мм.

Дополнительные элементы конструкции

Перед монтажом следует позаботиться о дополнительной оснастке, в которую входят такие элементы:

  • фасонный фартук;
  • уголок крепления вент фасадов;
  • вентиляционная решётка.

Фасадные вентиляционные решетки предназначены для защиты пространства между облицовкой и стеной от попадания посторонних предметов и обеспечения циркуляции воздуха. При их выборе стоит изучить фото из каталогов фирмы-производителя, чтобы вся система выглядела гармонично.

https://youtube.com/watch?v=zzMCWrRmsJY

Фасонные фартуки обеспечивают прохождение воздуха и предотвращают попадание осадков между облицовкой и стеной основания.

Монтаж навесных вентилируемых фасадов

Монтаж навесных вентилируемых фасадов сейчас – явление очень частое. Это можно заметить на большой жилой многоэтажке, где почти каждый десятый жилец обустроил себе внешнюю сторону стены своей квартиры. И это никак не удивительно, ведь сегодня несложно совершить монтаж самостоятельно или пользуясь услугами специализированных компаний.

Если вы доверяете только профессионалам, переходите на https://dpk.by/statii/fasady-i-ventiliruemye-fasady.html. Там вы можете больше узнать о предлагаемых услугах. Если же вы хотите попробовать совершить такой монтаж самостоятельно, читайте статью до конца.

Преимущества

В этой статье идет речь о вентилируемых навесных фасадах. Почему именно они? Во-первых, они обеспечивают естественную циркуляцию воздуха между стеной и самим фасадом, тем самым избавляя жильцов от влаги, что продлит срок службы фасада самого дома.

Итак, навесной вентилируемый фасад владеет рядом преимуществ:

  • высокая скорость монтажа,
  • универсальная и оптимальная для большинства фасадов технология монтажа,
  • привлекательные декоративные свойства,
  • возможность последующего монтажа,
  • хорошая защита стены квартиры,
  • большой срок эксплуатации (при верной установке фасад может прослужить больше полувека!),
  • термоизоляция.

Монтаж и установка

Если вы решились самостоятельно без помощи специалистов установить навесной вентиляционный фасад, для начала убедитесь, что стена не имеет крутых выступов (идеальная стена не требуется). Нанесите грунтовку на ее поверхность, а затем пометьте на ней, где хотите установить фасад.

Совершите крепление кронштейнов, обработанных антикоррозийными средствами. Между кронштейном и стеной установите паронитовую прокладку.

Чтобы обеспечить гидро- и теплоизоляцию, установите плиты и мембрану. Если хотите утеплить фасад в два слоя, то второй слой разместите со смещением на первый.

Ветробарьерную пленку устанавливайте снизу-вверх – место стыка закрепите степлером. Обязательно уложите пленку правильной стороной.

Затем следует горизонтально смонтировать профиль, который в свою очередь будет формировать каркас. Стоит учитывать, что первым устанавливается угловой профиль.

Сам облицовочный материал монтируйте снизу-вверх. Метизами зафиксируйте его на профиле. Не допустите щели и просветы — если они есть, от них можно избавиться с помощью накладок.

Существует много технологий и нюансов, касающихся самого облицовочного материала. Вне зависимости от него, после монтажа, обязательно отредактируйте углы.

Монтаж навесных вентилируемых фасадов Монтаж навесных вентилируемых фасадов сейчас – явление очень частое. Это можно заметить на большой жилой многоэтажке, где почти каждый десятый жилец обустроил себе внешнюю сторону стены своей квартиры. И это никак не удивительно, ведь сегодня несложно совершить монтаж самостоятельно или пользуясь

Цена

Стоимость вентилируемого фасада складывается из многих нюансов. Разумеется, в первую очередь на цену влияет то, какие материалы выбраны – из чего будет сделана подсистема, будет ли задействовано дополнительное утепление и если будет, то какое именно, потребуется ли вывод проводки и монтаж фонарей или софитов и, наконец, каким именно видом материалов будет оформлен фасад.

Помимо всего этого, в цену будет входить и стоимость работ, которая тоже напрямую зависит от выбранных материалов и уровня сложности их монтирования.

Разумеется, на цену вентилируемого фасада повлияет и площадь здания, и сложность его стен. К примеру, оформление различных «закруглений», «углов-переходов», навесов и других архитектурных изысков обойдется в более значимую сумму, чем обшивка простой прямой ровной стены.

Стоимость можно сократить при отделке небольших частных домов, выполнив работы самостоятельно, но, если речь о крупном коттедже в несколько этажей, самостоятельно уже не управится.

В среднем, стоимость монтажных работ одного квадратного метра фасада, при использовании керамогранитных плит, складывается в такие приблизительные цифры:

  • подсистема – от 500 рублей;
  • дополнительный слой утеплителя толщиной до 5 см – от 150 рублей;
  • слой облицовки – от 450 рублей;
  • усиление крепежа подсистемы – от 80 рублей;
  • усиление крепежа утепляющего слоя – от 50 рублей;
  • крепеж декоративных и других элементов, включая сливы, отводки и так далее – от 250 рублей.

То есть, стоимость работ по монтажу навесного типа фасада из керамогранитных плит в среднем начинается от 1480 рублей за один квадратный метр, при отсутствии каких-либо сложных архитектурных моментов, к примеру, закруглений, на стенах здания.

К стоимости работы нужно прибавить цены на материал и крепеж, и получившееся число умножить на количество квадратных метров. Таким образом получится приблизительная сумма затрат на планируемый фасад. Стоимость монтажа метра навесной конструкции из металлокассет начинается примерно от 2080 рублей, а из композитных плит – от 2045 рублей.

Однако, в разных городах стоимость может отличаться, к примеру, в крупных центрах цены на строительные работы всегда немного ниже, как и на материалы, чем в маленьких провинциальных населенных пунктах.

Производители и инновации

Вентилируемый фасад – это сравнительно недавно заимствованная технология облицовки здания. Она уже успела себя зарекомендовать на рынке и получить положительные отзывы от потребителей. Сегодня на территории России насчитывается более 150 компаний, которые занимаются производством необходимых комплектующих материалов (крепления, облицовочной плитки, утеплителя и других), его расчётом для строений с последующим монтажом.

Если говорить об отдельных фирмах, то одной из наиболее известных является White Hills. Данная компания занимается производством облицовочных панелей из камня по технологии вибролитья. Они зарекомендовали себя как поставщика и изготовителя качественной продукции, которая поможет осуществить любую дизайнерскую задумку. А также у них есть уникальная система крепления фасадных плит. Благодаря ей влага не задерживается в воздушных карманах, а воздух постоянно циркулирует.

Не уступает в качестве и фирма из Швейцарии Alucobond. Их продукт – это металлические многокомпонентные сэндвич-панели, которые также называют алюкобонд. Это долговечный строительный материал, который может прослужить как минимум 40–50 лет без ремонта или любых других вмешательств. Благодаря своим пластичным свойствам такие панели легко поддаются резке и «подгонке» под форму стены. Они очень прочные, не подвержены коррозии, не реагируют на пищевые кислоты и щелочные растворы.

Дизайн данного облицовочного материала имеет массу вариантов. Панели имеют большой цветовой выбор, а также могут имитировать различные поверхности (мрамор, дерево, хром и другие). Потребители отмечают, что они легко и быстро крепятся и не создают дополнительной нагрузки на фундамент и несущие стены. К минусам алюкобонда относятся следующие:

  • материал выделяет ядовитые вещества при горении;
  • в случае замены необходимо снимать ряд дополнительных панелей.

Высоко ценится продукция компании Nord Fox. Она производит все необходимые комплектующие для установки вентилируемого фасада, а также высококачественные облицовочные панели. Их устанавливают как на частные постройки, так и на многоэтажные бизнес-центры. Красотой и эстетичностью фасадной плитки отличается продукция «Фасад-строй». Её ценят за большой выбор фактур и текстур материала, а также приемлемую цену.

Радует продукция фирмы Scanroc. Она предоставляет большой выбор материала по приятной цене. Одной из самых продвинутых в техническом плане страной является Япония. В изготовлении фасадных панелей японские компании также отличились. Японские облицовочные плиты представляют собой солнечные панели, которые накапливают солнечную энергию и преобразуют её в электричество.

Подсистема для вентилируемого фасада

Вентилируемые фасады – это системы облицовки зданий, обеспечивающие эффективный отвод влаги, которая может попасть в утеплитель или звукоизолятор снаружи или изнутри здания.

Суть вентилируемых систем состоит в том, что благодаря особой конструкции каркаса между утеплителем и облицовкой создается гарантированный вентиляционный зазор.

Детальная конструкция фасада зависит от вида облицовки, в качестве которой может использоваться сайдинг, керамогранит, металлокассеты, натуральный камень, композит, фиброцемент. Основным элементом вентилируемого фасада является каркас – система, служащая основанием для крепления облицовки.

Каркас состоит из опорных кронштейнов (консолей), переходных вставок (адаптеров) и несущих профилей алютех (реек). Опорные кронштейны обеспечивают связь каркаса со зданием. Они крепятся непосредственно к стене и могут иметь L-образную или П-образную форму.

Переходная вставка является промежуточным элементом. Сама она крепится к консоли, а к ее опорной поверхности крепится несущий профиль. Вставка необходима для того, чтобы компенсировать неровности стены и обеспечить точное расположение несущих профилей.

Для этого она имеет одну или две степени свободы. Сдвигая ее относительно опорного кронштейна, вставку можно приближать к стене или удалять от нее. Опорная поверхность некоторых вставок имеет возможность поворачиваться на 20°, это повышает возможности регулировки.

Несущий профиль служит для непосредственного крепления облицовки. В зависимости от вида последней рейки могут устанавливаться горизонтально или вертикально, либо образовывать ячейки (т.н. перекрестная система). Ячейки – наиболее технологичная система, позволяющая крепить облицовку любого вида.

По форме сечения различают T-образный, П-образный и L-образный несущий профиль. Обычно элементы каркаса изготавливается из оцинкованной стали с различными защитными покрытиями, в том числе и порошковым напылением. Выпускаются также каркасы из алюминия и нержавеющей стали.

Их особенность – надежные фасадные работы, большой срок службы, равный практически сроку службы здания. В сухом климате в качестве материала для каркаса может использоваться дерево.

Последовательность монтажа вентилируемых фасадов

Разметка отверстий для крепления опорных кронштейнов. Цель этой операции – расположение опорных кронштейнов строго на одной линии. Расстояние между рядами консолей зависит от вида используемой облицовки.

Однако в любом случае должно быть выполнено одно условие – расстояние от кронштейнов до угла здания не должно быть менее 10-15 см. Сверление отверстий по нанесенной разметке и очистка их от пыли.

Крепление консолей. Под их опорные поверхности устанавливается паронитовая или поролоновая прокладка. Крепление осуществляется анкерными дюбелями.

Крепление переходных вставок к консолям.

Монтаж утеплителя. В тех местах, где должны проходить кронштейны, делают крестообразные прорези. Утеплитель крепят к стене дюбелями-грибками в количестве не менее 4-5 шт. на 1м2.

Крепление несущих профилей к переходным вставкам. Обычно они крепятся заклепками, но допускается использовать и саморезы.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
