Основные этапы установки УШП фундамента
Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.
УШП своими руками, пошаговая инструкция:
- Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
- Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
- В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
- Монтируется система дренажа.
- Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
- Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
- Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
- Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.
Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.
Классическая монолитная плита
Обычный плитный фундамент представляет собой монолитную бетонную плиту на песчаной подушке. Усиливается арматурным каркасом. Не предполагает реализацию встроенных коммуникаций — они обустраиваются на плите позже, после завершения строительства дома. Монолитная плита считается дорогим типом фундамента, однако, обходится она заметно дешевле, чем её конкурент — УШП.
Обустройство монолитной плиты состоит всего из трёх ключевых этапов:
- Подготовительные работы — стройплощадка расчищается от всего лишнего, после чего роется котлован по всей площади будущего дома. Глубина, если это деревянный дома, берётся с таким расчётом, чтобы толщина монолита была не менее 300 мм, и примерно такой же толщины должна быть песчаная подушка под ней. Далее котлован застилается геотканью и засыпается песком, который тщательно разравнивается и утрамбовывается.
- Обустройство опалубки и арматурного каркаса — опалубка собирается на основе каркаса, зашиваемого обрезными досками. Внутри монтируется арматурный каркас. Важным нюансом является то, что в случае с монолитной плитой используется двухслойное армирование.
- Заливка плиты — осуществляется бетоном заводского производства, который тщательно разравнивается и трамбуется при помощи вибрационного оборудования. После затвердевания бетона опалубка снимается.
Преимущества классической монолитной плиты:
- минимальные объёмы земляных работ;
- высокая прочность и несущая способность;
- позволяет строить на проблемных участках;
- обходится дешевле, чем УШП;
- в случае чего возможна перепланировка;
- проще в эксплуатации, так как в толще бетона нет вмурованных коммуникаций;
- при обустройстве тёплых полов отличается низкой инерционностью — быстро прогревается и начинает отдавать тепло в помещения.
Недостатки (в сравнении с УШП):
- при обустройстве тёплых полов отличается низкой инерционностью — быстро остывает после отключения отопления;
- отсутствие готовых коммуникаций, которые приходится прокладывать после строительства дома;
- слабая защищённость от промерзания;
- отсутствие утеплённой отмостки и дренажной системы.
Развитие технологии: методики, материалы, комплектующие
На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».
За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.
Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.
К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры
Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения

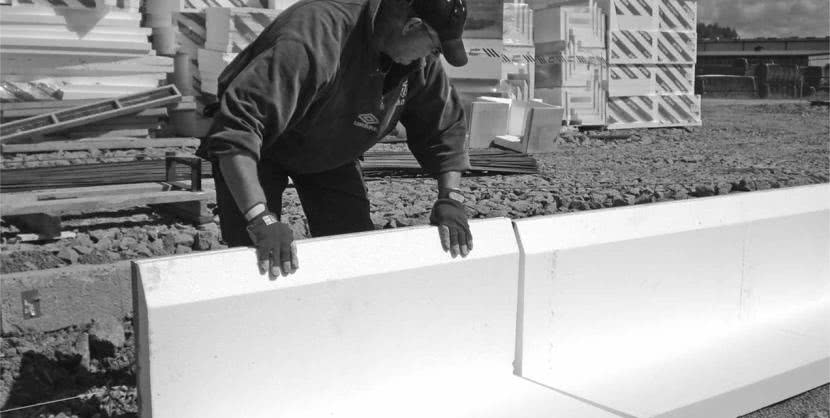

Опалубка для УШП
Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.
устройство УШП с ипользованием плит ПЕНОПЛЭКС
Технология заливки утепленной шведской плиты
Далее приводится пошаговая инструкция по созданию УШП фундамента своими руками: работы делятся на такие стадии, как обустройство дренажа, создание амортизационной подушки и прокладка коммуникаций, внедрение теплоизоляции, армирование, бетонирование.
Земляные и дренажные работы
С помощью штыковых лопат полностью снимают растительный слой, в противном случае плита даст усадку в результате перегнивания органики. Участок обрабатывают химикатами, способными купировать рост растений.
Поверхность засыпают песком и тщательно трамбуют, далее следует слой сухой измельченной глины, которую также нужно уплотнить. Котлован покрывается геотекстилем так, чтобы края полотна выступали за пределы обустраиваемой плиты на 30 см.
Технология обустройства УШП фундамента предполагает создание полноценной дренажной системы, благодаря которой подошва строения освобождается от ливневых, грунтовых, талых вод. Периметр окружают траншеей, ее глубина должна соответствовать диаметру используемых перфорированных труб. Нужно сделать уклон на несколько градусов от строения: так будет обеспечен самотек. В углах располагают вертикальные колодцы – они станут удобным доступом к элементам водоотведения.
Как выглядит УШП фундамент
Порядок земляных работ:
- Геотекстиль покрывается слоем щебня.
- Углы здания оснащаются колодцами, выполненными из цельных гофрированных либо гладких труб с диаметром в пределах 20-30 см, их монтируют вертикально.
- По периметру фундамента прокладываются гофрированные трубопроводы, концы которых заходят в смежные колодцы (здесь должны быть оставлены соответствующие отверстия).
Траншеи закрываются щебнем, сверху они укрепляются геотекстилем.
Инженерная разводка и амортизационная подушка
Следующий слой – щебне-гравийная амортизационная подушка высотой 15 см. Основание покрывают мелкодисперсным песком, его уплотняют вибратором либо ручной трамбовкой.
На песчаной подушке собирают инженерные коммуникации, концы труб выводят на поверхность, к ним в дальнейшем подключают рабочие элементы системы. Использование в процессе футляров большего диаметра позволяет обеспечить ремонтопригодность связок. Снаружи предусматривают колодец для канализации, с его помощью легче ревизировать и ремонтировать узлы.
Далее поверхность покрывают слоем гравия до 15 см, уплотняют его и покрывают водонепроницаемым материалом в качестве гидроизоляции, например, бюджетным рубероидом. Стыки, выполненные внахлест, герметизируют, края покрытия должны выступать за плиту на 15 см.

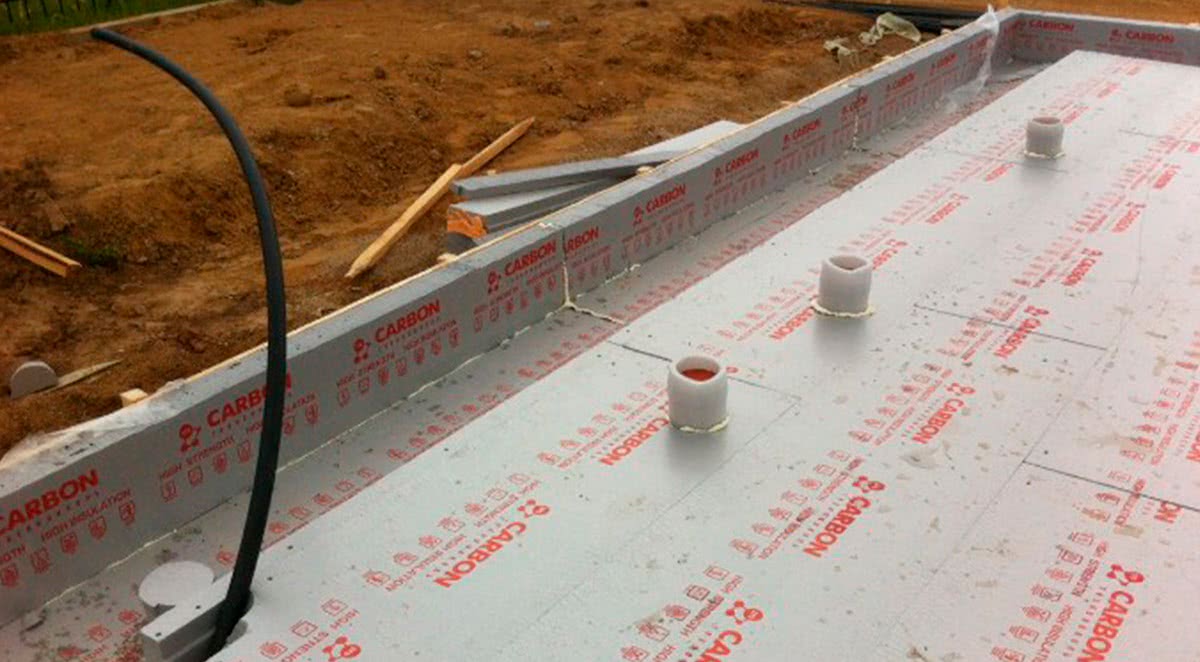

Формирование теплоизоляционного слоя
Здесь оптимален экструзионный пенополистирол, он обладает высокой прочностью на сжатие. Металлическая сетка, стеклобой, пенокерамика помогут защитить материал от заселения насекомыми. Плиты высотой по 10 см монтируют в два слоя: один из них охватывает отмостку и площадь фундамента, второй выкладывается с отступом от края на 45 см, образуя ребра жесткости. Оставляются канавки под будущие стены.
Материал фиксируется пластиковыми гвоздями с широкими шляпками, зоны стыков покрываются клеевым составом. Плиты пенополистирола располагают в шахматном порядке, чтобы предотвратить появление мостиков холода.

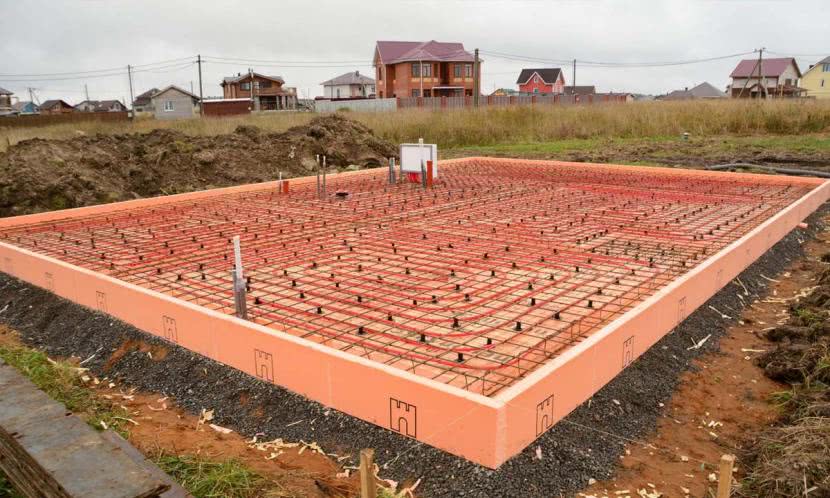

Армирование и внедрение теплого пола
Арматуру связывают прямоугольными хомутами и укладывают в виде каркаса, ориентируясь на будущий защитный слой бетона – это манипуляции под ростверк. Плита укрепляется двумя арматурными сетками, предусмотренными между ребрами жесткости.
В толще монолитного основания обустраивают теплый пол: контур монтируется на верхнюю сетку, его фиксируют нейлоновыми хомутами. В зонах расположения дверных проемов и несущих стен трубопроводы защищают прочными гильзами. Между ветками соблюдают расстояние от 10 см, чтобы избежать перерасхода материала. В каждом помещении должен быть отдельный контур.
Армирование и внедрение теплого пола
Выведенные наверх распределительные элементы закрепляют на вертикальных прутьях, коллектор размещают на отдельных арматурных стержнях. Зоны подъема гибких труб укрепляют гофрированными чехлами.
Бетонирование основания
Фундамент заливают бетонным раствором за один раз, для этого используют в работе автобетоносмеситель с насосом. Кельмы и лопаты помогают равномерно разнести смесь по всей поверхности. Для уплотнения понадобится глубинный вибратор или виброплита.
Полностью высохшее снование в обязательном порядке подвергается шлифовке, так как сформированная на данном этапе бетонная плита в дальнейшем служит полом для жилых помещений. Специалисты рекомендуют заниматься возведением УШП в конце лета: в этот период наблюдается самый низкий уровень грунтовых вод.
Укладка утеплителя;
В углы опалубки лучше всего поставить так называемый L – профиль из ППС. Тогда удастся избежать дополнительных мостиков холода на стыках. Заполняем первый слой ППС толщиной 100 мм. Внахлест делаем второй слой. Формируя таким образом пустоты для несущих балок фундамента. Эти балки должны располагаться по периметру и там, где будут располагаться несущие стены. Их размер обычно составляет 300х400 мм.
В дальнейшем они будут служить ориентиром где не требуется прокладывать контуры теплого пола.
Плиты ППС между собой лучше проклеивать специальным клеем или монтажной пеной.
После формирования основания из ППС необходимо связать армирующий пояс.
Особенности УШП фундамента
Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью
Сама по себе монолитная плита, уже являясь черновым полом, не требует проведения дополнительных работ по выравниванию и заливке стяжки. Данное фундаментное основание служит можно укладывать напольное покрытие.
Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью. Современные технологии и качественные строительные материалы позволяют уложить все коммуникации непосредственно внутри конструкции. Работы проводятся с минимальными временными затратами, по сравнению с укладкой ленточного или свайного фундамента.
В процессе формирования данного фундамента трубы с электрическими кабелями, канализацией и подачей в дом воды проводится до выстилания утеплителя, а система «теплый пол» и заземление уже на него.
Технология подразумевает утепление, в виде пенополистерола или пеноплекса, не только по всей площади плиты, но и по бокам фундамента, повторяя форму опалубки. Причём, если планируется сделать холодную веранду без системы подогрева, то плиты пенополистерола кладут по боковым контурам данного помещения, во избежание создания мостов холода. После демонтажа опалубки по периметру будущего здания утеплитель остаётся на месте.
УШП фундамент состоит из слоёв:
- Гравий или щебень крупной фракции;
- Щебень мелкой фракции;
- Песок;
- Гидроизоляционный материал (рубероид или термопластичная плёнка);
- Экструдированный пенополистерол;
- Каркас из арматуры;
- Слой труб;
- Армирующая сетка;
- Слой бетона.
УШП фундамент хорошо зарекомендовал себя для строительства домов на почвах с высоким уровнем грунтовых вод, в том числе болотистой местности. Благодаря химически инертному пенополистеролу, закрывающему со всех сторон плиту, фундамент УШП выдерживает химически агрессивную почву (например, кислую), а также слабо пучинистый и насыпной грунт, морозные пучения.
Что потребуется для строительства
К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:
- компоненты для приготовления бетона;
- геотекстильная ткань;
- листовой пенополистирол;
- стальные прутки;
- проволока для вязания;
- комплект оборудования для обогреваемого пола;
- трубы для прокладки коммуникаций;
Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить
- песок и щебень для подушки;
- доски для опалубки;
- бетономешалка;
- лопаты;
- правило;
- вибратор для бетона;
- уровень.
Позаботьтесь также о спецодежде, защитных очках и перчатках.
Что из себя представляет УШП?
Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.
У такой технологии есть ряд преимуществ:
- высокая скорость возведения;
- отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
- более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
- готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
- отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
- готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
- отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.
Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.
Свайный фундамент или УШП
Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.
Среди его преимуществ можно назвать:
- универсальность — подходит для разных типов грунтов;
- простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
- экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.
Но есть у него и минусы:
- необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
- сложность расчетов для предотвращения смещения свай;
- обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
- ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.
УШП или ленточный фундамент
Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.
Среди его преимуществ можно назвать:
- отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
- относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
- высокая скорость возведения — она достигается благодаря простоте конструкции.
Есть у него и минусы:
- тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
- большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
- ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.
УШП или свайно ростверковый фундамент
Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.
Он имеет следующие преимущества:
- экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
- возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
- уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
- отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
- отсутствие трудоемких и финансово затратных подготовительных работ.
Среди минусов можно назвать:
- невозможность добавления в проект цокольного этажа или подвального помещения;
- ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
- потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.
Армирование фундамента УШП своими руками
Когда наше пенополистирольное «корыто» готово, мы можем приступать согласно технологии к устройству армирующего слоя, куда входят также рёбра жёсткости. Рёбра жёсткости – это места, на которые опираются несущие стены и внутренние перегородки дома
Особое внимание необходимо уделить количеству и толщине арматуры:
В нашем случае мы делаем ребро жёсткости шириной 45 см, для чего укладываем арматуру периодического профиля в форме прямоугольника, два прутка снизу, два сверху, укладывая поперек через определенные промежутки соединительные стальные стержни:
Далее, в местах стыковки стержней связываем их между собой, используя для этого отожженную вязальную проволоку и специальный крючок, а при его отсутствии пассатижи или клещи. Два или более арматурных прутка стягиваются между собой как показано на следующем фото устройства плитного фундамента ушп:
Желательно дополнительно укрепить угловые соединения, для чего сгибаем отрезок арматуры длинной 80-100 см под углом 90 градусов и получаем г-образный кусок. Этим г-образным элементом соединяем углы, места, где стыкуются арматурные стержни и вертикальные детали, связывающие все элементы в единый арматурный каркас:
Чтобы правильно сделать ушп фундамент, по всей длине арматурных стержней устанавливаем хомуты, также согнутые из арматуры, расстояние между ними должно быть 50-70 см:
Так
же связываем все места пересечения арматуры вязальной проволокой.
По
мере проделывания вышеперечисленных работ, получается металлический каркас. Вся
конструкция должна быть немного приподнята над последним слоем пенополистирола
с помощью пластиковых «стульчиков», чтобы залитый в дальнейшем слой бетона защитил
металл от коррозии, вызываемой воздействием внешней влажной среды. Также
арматурный пояс не должен соприкасаться с вертикальной частью пенополистирола,
этого можно достичь с помощью пластиковых звёздочек, которые создают
необходимый зазор.
После того, как каркас из арматуры готов, по технологии устройства ушп фундамента, верхнюю часть по всей площади фундамента накрываем металлической сварной сеткой ВР, с шагом 10х10 см. Сетка так же должна быть приподнята на пластиковых стульчиках. После того, как все работы проделаны, можно к сварной сетке укрепить трубы водяного тёплого пола:
Если мы крепим тёплый пол, то по завершению работ, поверх трубы тёплого пола снова укладывается сварная сетка, и она также должна опираться на пластиковые стульчики большей высоты.
Основные преимущества
Технология, созданная в Швеции, собрала вместе несколько инноваций, которые эффективно решают проблемы с энергосбережением. Разработка набирает популярность за рубежом. Например, в Эстонии все новостройки возводятся только по таким проектам. Но и наши отечественные строители начинают активно перенимать опыт скандинавов.
Строительные инновации выбирают по множеству причин:
- Они выручают там, где присутствуют слабые или проблемные почвы, а также близко расположены грунтовые воды.
- Сокращают расходы и время на строительство, поскольку инженерные коммуникации монтируются в плиту или под неё.
- Теплоизоляция под фундаментом не позволяет деформироваться грунту при температурах ниже нулевой отметки.
- Поскольку завершающим процессом является шлифовка бетонной поверхности, то по её окончании можно сразу приступать к укладке напольного покрытия.
- В последний слой плиты монтируется система тёплого пола. И это, вместе с утеплением фундамента, значительно сокращает будущие расходы по отоплению помещений.
Тёплый пол в шведской плитеИсточник fathershouse.ru
- Для надёжной защиты от разрушающего воздействия влаги насыпается песчано-гравийная подушка, выполняется дренаж УШП и укладывается качественная гидроизоляция.
- Многослойная конструкция с элементами теплоизоляции и отопительной системой в полу не позволяет повышаться влажности в помещении. Поэтому можно не опасаться появления плесени и грибка даже при высокой концентрации воды в почве.
- Монолитная конструкция плиты, которая имеет армирование и ребра жёсткости, обладает большой несущей способностью. И если не планировать возведения многоэтажного здания, то выбор материалов для стен и перекрытий совершенно не ограничивается.
- Для возведения утеплённого основания не требуется привлечение большегрузной техники и автокрана. Все материалы подвозятся небольшими партиями и используются по своей очерёдности.
Инженерами подсчитано, что при тщательном соблюдении всех требований укладки основания и будущей стабильной работе отопления в доме, все энергозатраты сокращаются минимум на одну треть от обычного. А выполнение нескольких задач одновременно позволяет завершить строительство фундамента максимум за 10 дней. Но это при условии, что работой занимается опытная и слаженная бригада профессионалов.
Утеплённая шведская плитаИсточник poly-betonnye.ru
Что это такое?
УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.
Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей
Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом
Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.
Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.
Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.
Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.
Технология заливки утепленной шведской плиты
Технология возведения УШП фундамента под строительство дома состоит из нескольких этапов.
Пошаговый алгоритм такой:
- земляные работы,
- устройство подосновы,
- теплоизоляция,
- проведение работ по заливке бетона с армированием.
Все действия можно выполнить самостоятельно. Здесь не нужны большой опыт и спецтехника. Исключением может быть аренда бетономешалки или заказ автосмесителя, так как заливка проводится единовременная.

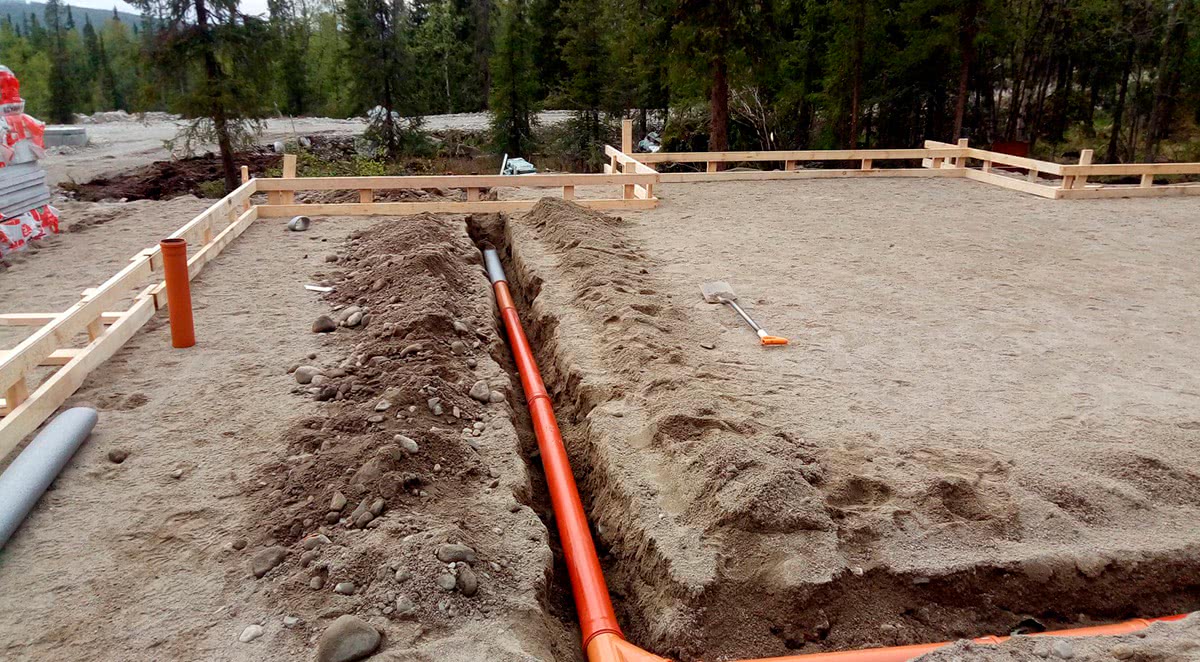

Подготовка площадки и прокладка коммуникаций
Начинается работа с удаления плодородного слоя почвы. Это можно сделать обычной штыковой лопатой. Это необходимо для исключения усадочного явления из-за естественного перегнивания корней, травы и листьев. Чтобы растения не беспокоили конструкции, проводится обработка химикатами.
Далее формируют подоснову толщиной в среднем 15 см:
- формируется уплотненный слой гравия;
- насыпается песок, трамбуется с периодическим увлажнением;
- аналогичным образом устраивается глиняная прослойка.
Если инженерные коммуникации будут проводиться под монолитом, то это делают в песчаной прослойке. Поверх всего формируют еще раз щебеночное и кварцевое укрывное покрытие для надежности.
После высыхания зернистый настил укрывают геотекстилем. Он в одностороннем порядке проводит влагу, упрочняет подоснову, предупреждает прорастание растений. Кромки полотна должны выступать за пределы будущей плиты на 30 см. Дополнительно проводится гидроизоляция рулонными материалами (чаще это рубероид). Края здесь превышают размеры основы под дом с каждой стороны на 15 см.
Устройство плитного фундамента обязательно сопровождается системой отвода дождевых, талых, грунтовых вод. Дренажная система представлена траншеями по периметру здания глубиной на уровне расположения сточных коммуникаций. При этом соблюдается уклон для естественного стока в сторону от здания. По углам практичнее будет установить смотровые колодцы, соединенные гофрированными трубами. Каналы засыпают щебнем, накрывают геотканью.
Теплоизоляция
Утеплять УШП лучше стойким к механическим нагрузкам пенополистиролом. Для защиты утеплителя от грызунов можно использовать стекольный бой, металлическую сетку, пенокерамику. Первый слой формируют с захватом площади под отмостку. Далее оставляют отступы в 45 см под ребра жесткости (для несущих стен). Листы укладывают в шахматном порядке с перекрыванием предыдущих стыков. Для фиксации применяются пластиковые дюбеля «парашюты».
Формирование плиты
Процесс начинается со сборки армирующего каркаса (размер меньше плиты по плоскостям на 3 см). Это две сетки, соединенные поперечными прутьями за счет прямоугольных хомутов. Если планируется отдельная заливка ленты, то на нее должен быть оформлен отвод на дополнительную обвязку.
Далее строят невысокую опалубку с расчетом на стяжку поверх «теплого» (если он предусмотрен для монтажа поверх плиты). По периметру обязательно снаружи устанавливаются раскосы шагом в 50 мм, внутри протягивают пленку для упрощения демонтажа формующей конструкции. Можно проложить маты сразу на верхнюю сетку. Крепятся они нейлоновыми хомутами. После этого заливают бетон, выгоняют воздух, уплотняют смесь.
Набор прочности у бетона составляет 28 дней. В процессе исключаются ветер, переувлажнение, замерзание или чрезмерно быстрое высыхание площадки. Для этого используют укрывные материалы, утепление или смачивают плиту водой.
Перед проведением отделочных работ мастера проводят шлифовку поверхности. Это объясняет, почему не нужны ровнители. Здесь сразу укладывают плитку, ламинат с подложкой или ковролин.
https://youtube.com/watch?v=FZXWmlOQxSQ
Достоинства и недостатки
Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:
- Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
- Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
- Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
- Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.
L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru
- Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
- Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
- Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
- Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.
Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com
Для УШП существуют определённые технические ограничения и недостатки:
- Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
- Отсутствие цокольного этажа и подвального помещения»
- Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
- Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.
