Гост на металлические лестницы: 23120-78, 53254-2009, 26887-86, 25772-83

Нормы проектирования

При проектировании, помимо несущих нагрузок на опорные конструкции, очень важно правильно рассчитать оптимальные размеры ступеней лестницы, влияющие на комфортное и безопасное использование конструкции. К таким параметрам ступеней относятся:. К таким параметрам ступеней относятся:

К таким параметрам ступеней относятся:

ширина марша (длина ступеней);
ширина проступи;
угол наклона ступеней;
высота ступеней.

.Размеры ступенек необходимо рассчитывать, придерживаясь специально разработанных норм ГОСТов:

8717.1-84 — Ступени железобетонные и бетонные. Конструкция и размеры;
23120-78 – Лестницы маршевые, площадки и ограждения стальные.

Основные параметры приведенных выше ГОСТов:

Минимальная длина ступени 80 см на всем протяжении лестничного марша.
Высота ступени 160-180 мм, не должна различаться на всем протяжении более чем на 5 мм.
Ширина проступи не менее 250 мм, комфортная ширина определяется из расчета, чтоб на плоскости полностью помещалась стопа взрослого человека.
Свес проступи за подступенок должен быть в пределах 20-40 мм.

Большое количество травм люди получают вследствие эксплуатации лестниц с отступлением от указанных параметров.

Шаг ступени

Шаг взрослого человека при спокойной ходьбе составляет 600-640 мм. При подъеме по лестнице длина шага сокращается, и она составляет 430-470 мм, это сумма высоты и ширины ступеней лестницы.

В том случае если эта величина будет нижеуказанной, возникнут сложности при спуске по лестнице. При увеличении значения есть вероятность, что человек собьется с привычного шага и тем самым будет испытывать дискомфорт.

Высота ступеней лестницы в своем доме

Высота ступени напрямую зависит от угла наклона лестницы и числа ступеней в лестничном марше.

Размер ступеней лестницы в частном доме считается допустимым в диапазоне от 15 до 22 см, однако оптимальной высотой ступени является диапазон от 16 до 18 см.

Длина ступени

Длина ступени соответствует ширине марша лестницы, и для ее определения необходимо знать, для каких целей будет использоваться лестница и в каком помещении она находится.

Данные параметры одинаково относятся как к маршевым лестницам, так и к винтовым.

Как мы уже писали выше, минимальной шириной марша является величина 80 см. При такой ширине будет комфортно передвигаться одному человеку.

В том случае если предполагается переносить крупногабаритные предметы, а также для свободного встречного движения двух людей длина ступеней должна быть не менее 125-150 см.

Не маловажным критерием в выборе длины ступени является площадь помещения, в котором расположена лестница.

Для приставных, складных и чердачных лестниц стандартный размер ступеней в длину варьируется в приделах от 40 до 70 см.

Ширина ступени

Следующим важным параметром является ширина ступени. Данный показатель, как и высота ступени, зависит от угла наклона лестницы и числа ступеней в марше.

Комфортным размером считается показатель в 25-30 см. При таком значении проступь способна полностью вместить стопу взрослого человека. Допускается снижать данный показатель на технических лестницах с нерегулярным использованием.

В случае стесненных условий размещения лестницы возможно увеличение размера проступи за счет дополнительного свеса над подступенком, размеры этого свеса должны быть не более 40 мм.

Для забежных ступеней, используемых в поворотных и винтовых лестницах, также есть допустимые значения ширины ступени:

Минимальная ширина ступени в узкой части не должна быть менее 10 см.
Широкая часть не более 40 см.
Центральная часть по линии движения не менее 20 см.

На винтовых лестницах высота ступенек немного увеличена, по причине того что угол подъема на таких лестницах выше. На поворотных используется стандартная высота ступеней лестницы.

Высота ступеньки по ГОСТу — или какой смысл в нормативах

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.

Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

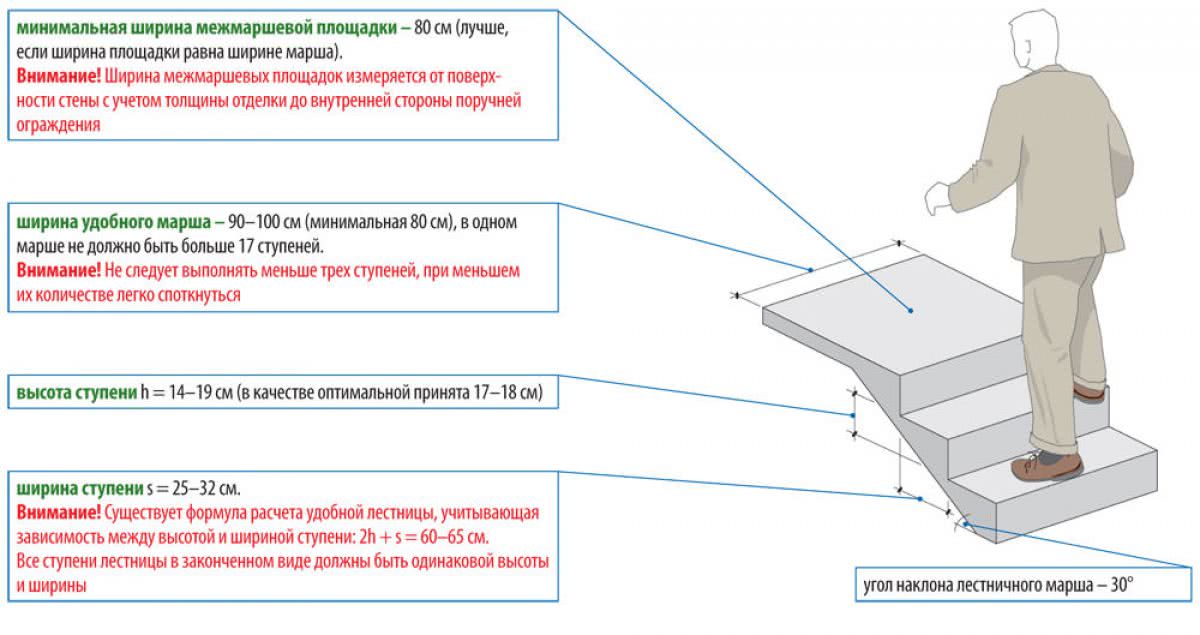

Требования к ступеням

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться

Оптимальная высота ступени по стандартам – 15-20 см.
У забежных ступеней узкая сторона должна быть не менее 10 см.
Выступ (навес) ступени не должен быть более 3 см.
Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Высота ступеньки по ГОСТу – или какой смысл в нормативах Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.

Нормы ГОСТ 26887-86

Требования к металлическим лестницам наклонного и вертикального типа устанавливаются данным стандартом. Норматив учитывает изготовление и использование алюминиевых лестниц различного типа.

Государственный норматив содержит следующие правила на производство и установку лестниц:

ширина лестничного пролета устанавливается от 0,9 м;
для одного лестничного марша устанавливается максимальное число ступенек – 18 штук;
минимальная высота ступеней — до 160 мм, а максимальная — не превышает 200 мм;
глубина ступени (проступь) для вертикальной лестницы должна быть 0,3 м;
глубина проступи для винтового лестничного марша варьируется от 100 мм в точке внутреннего крепления, до 400 мм в крайней точке у стены;
при ширине лестничного пролета более 110 см, необходимо предусматривать устройство двухсторонних ограждений;
высота ограждения для внутренних помещений варьируется от 90 см до 120 см, с устройством поручня шириной 55-85 мм;
если лестница устанавливается в жилых домах, где проживают маленькие дети, ограждение оборудуется дополнительным поручнем на высоте 450 мм;
зазор между вертикальными стойками ограждения допускается в пределах 150 мм;
при проектировании лестничного марша на производстве следует учитывать, что ограждение обязано удерживать сопротивление более чем 100 кг на п.м.

Как правильно выбрать?

Выбор наилучшего варианта должен соответствовать вашим предпочтениям, а также максимально учитывать все необходимые эксплуатационные требования. Материал обязан быть прочным, стойким к влиянию нормативных разноплановых нагрузок и воздействий (веса людей, повышенной влажности, истираемости, огня, ультрафиолета и т.д.), а также быть архитектурно-выразительным и иметь множество вариаций цветовых решений. Ценовой диапазон также играет немаловажную роль при подборе лестничных элементов.

Исходя из всех вариантов, описанных выше, наиболее оптимальным материалом для устройства лестницы с подступёнками является бетон. Он соответствует всем изложенным требованиям по технологическим характеристикам, колористике и цене. Посмотреть варианты накладных проступей и подступёнок из бетона вы можете на нашем официальном сайте.

Эргономичный размер ступеней лестницы

Для того чтобы создать удобную и безопасную подъемную конструкцию, в расчет принимаются основные параметры, которые определяются эксплуатационными характеристиками.

В проектировании учитываются такие аспекты:

тип сооружения;
предназначение изделия;
место расположения (внутри или снаружи дома);
количество маршей;
уклон пролета
шаг ступеней;
ширина проступи;
глубина проступи;
высота подступенка.

Вычисления проводятсяс учетом антропометрических данных пользователей (средние: рост 160-180 см, вес до 100 кг).

Шаг ступеней и уклон лестницы

Размеры лестницы определяются с помощью оперирования таким понятием, как «величина лестничного шага».

Оно формируется из следующих показателей:

стандартная ширина шага человека (60-65 см);
высота двух подступенков (среднее значение 30 см);
глубина ступени (значение получают путем вычитания второго показателя из первого).

Глубина проступи

Данный показатель определяет удобство и безопасность подъема и спуска человека по наклонным маршам или винтовым конструкциям. Оптимальным положением считается, когда ступня опускается на ступень на 2/3 своей длины, не упираясь при этом в вертикальный фрагмент изделия. Это расстояние соответствует 16-20 см из расчета на взрослого человека. Такое положение обеспечивает участие икроножной мышцы в приложении усилий. Исходя из этого, чтобы нога не соскакивала и не становилась на поверхность всей стопой, размер ступеней в глубину должен составлять 24-30 см.

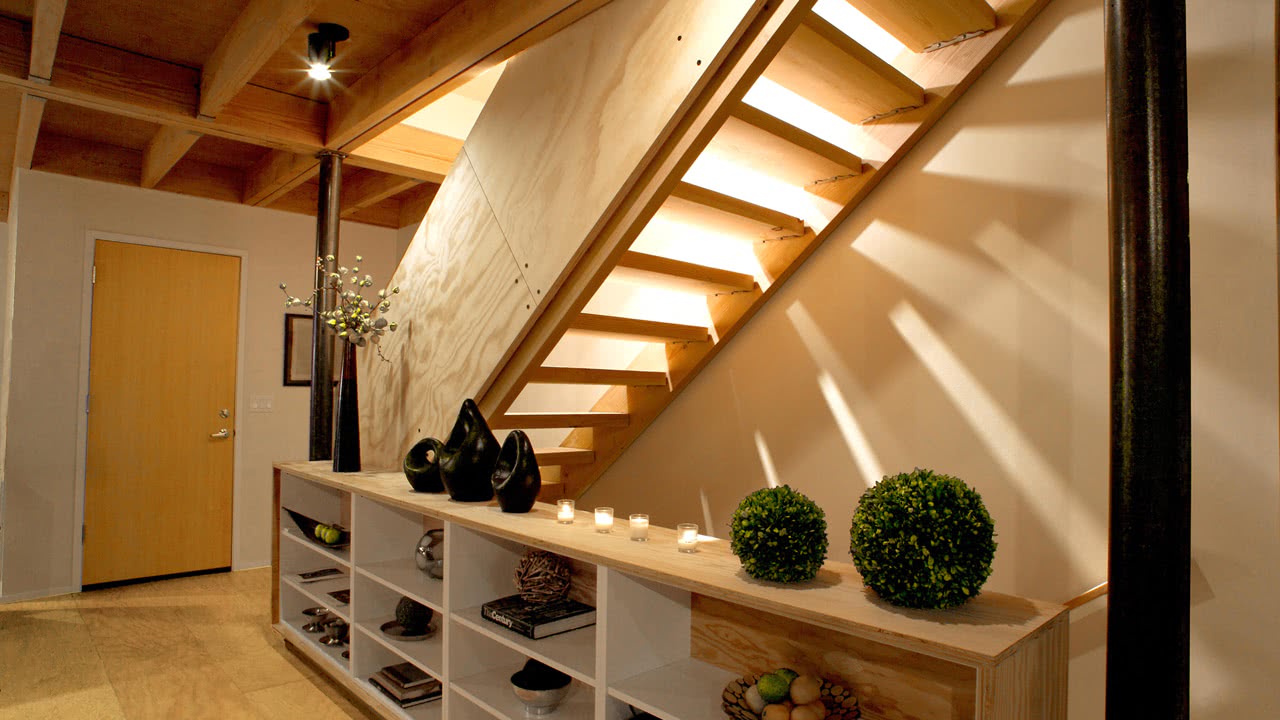

Если используется дорогой или тяжелый материал, то для экономии и облегчения конструкции промежуток между проступями оставляют открытым. Такой прием позволяет человеку не подстраиваться под конфигурацию лестницы и выбирать удобный для себя вариант передвижения.

Высота подступенка

Подступенок представляет собой вертикальную планку, закрывающую пространство между горизонтальными поверхностями пролета. Размер данной детали должен быть одинаковым на всем протяжении конструкции, так как люди настраиваются под постоянную высоту и длину шага при подъеме и спуске.

Если оптимальная высота шага составляет 15-25 см, то высота подступенка должна быть равной разнице между этим числом и толщиной плиты, служащей опорой при ходьбе. При этом не следует делать слишком мелкие и высокие подъемы: следует ориентироваться на формулу величины шага. Ее нарушение приводит к учащению шага и затруднению передвижения.

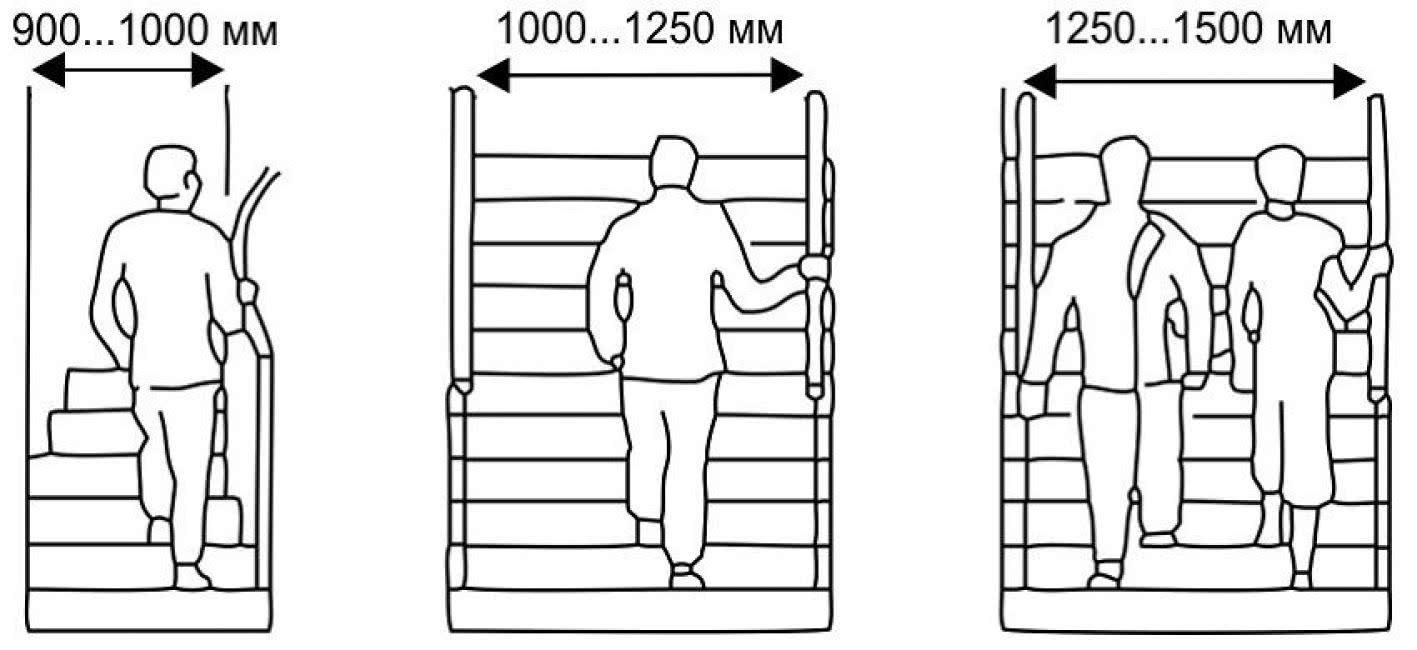

Ширина пролета

Ширина лестницы в частном доме может варьироваться в пределах 80-150 см в зависимости от конфигурации строения и архитектурных особенностей. Ограничений по максимальным размерам не существует. Сооружение должно быть не только презентабельным, но и безопасным. Кроме этого, следует принимать в расчет вес конструкции. От того, насколько велика площадь лестницы, зависит степень ее давления на опорные конструкции, величина дополнительной нагрузки на фундамент.

Оптимальным выбором считается расстояние между перилами 90-120 см. Этого достаточно, чтобы без особых затруднений поднимать габаритные грузы на второй этаж, и для свободного прохода 2 человек. Для больших домов, в которых устраиваются вечеринки с большим количеством гостей, допускается установка роскошных пролетов шириной до 300 см.

Требования к металлическим лестницам по ГОСТ и СНИП

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Для изготовления ответственных конструкций, в строительстве принято использовать нормы ГОСТ. Металлические лестницы и ограждения относятся к данному типу конструкций, поэтому при проектировании и производстве этих изделий применяются определенные стандарты.

В нормативной документации и чертежах обязательно указываются требования к материалу, используемому при изготовлении лестниц, к допустимым размерам и способу размещения изделий в плане здания.

Для описания условий изготовления и установки металлических лестниц и ограждений разработаны ГОСТ:

ГОСТ Р 53254 – 2009. Он аккумулирует стандарты по производству и установке металлических пожарных лестниц и ограждений к этим изделиям на сооружениях промышленного и гражданского строительства;
ГОСТ 23120-78. Отражает нормативы по производству стальных лестниц;
ГОСТ 25772 83. Предусматривает нормы и конструктивные характеристики для ограждений, используемых при устройстве лестничных маршей и для организации барьеров безопасности на крышах и балконах;
ГОСТ 26887-86. Нормативный документ позволяет определить характеристики приставных металлических лестниц, площадок, стационарных вертикальных изделий. Кроме того, он описывает стандарты по переносным лестницам, выполненным из алюминия, которые используются для производства строительных работ.

Какая должна быть ширина ступенек для комфортного передвижения?

Функциональная ширина лестничного марша определяется пропускной способностью лестницы с учетом того, что для прохода одного человека достаточно 0,6—0,7 м. Ширина внутриквартирных лестничных маршей должна быть не менее 0,9—1,0 м, а в домах повышенной комфортности — 1,25—1,5 м.

В винтовых лестницах расстояние от центральной стойки должно быть не менее 1,1 м. При расстоянии 1,5 м ширина ступени должна быть не менее 100 мм.

Для определения размера лестницы необходимо определить ее место на плане и высоту этажа, выбрать схему лестницы и размеры ступеней. Как правило, угол подъема лестничного марша составляет от 30 до 45 градусов.

Практика показывает, что лестница будет удобной и безопасной, если удвоенная высота подступенка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 62—64 см, удобный подъем ноги — 30—32 см. Исходя из этого, проступь определяется так: 2 А + В = 64 или А + В = 47 см, где А— высота ступени, В — ширина проступи.

Наиболее удобны для подъема лестницы с высотой ступени от 140 до 170 мм и шириной проступи от 340 до 370 мм. Высота ступени должна быть не более 200 мм и не менее 120 мм, край ступени (выступ) — порядка 20—40 мм. Чем выше ступень, тем уже делается проступь, и наоборот. Однако ширина ступени должна быть, по крайней мере, равной ее высоте.

Средняя линия марша — это воображаемая линия, которая в прямолинейных маршах проходит по середине ширины марша, а в криволинейных лестницах — на расстоянии 40—50 см от края пролета; для винтовых лестниц — по оси центральной опоры. Проступи ступеней криволинейного марша имеют на поворотах клиновидную форму, причем узкая сторона проступи должна быть не менее 140 см,

Поднимаясь по криволинейной лестнице, человек чаще всего отклоняется от центральной линии. Чтобы исключить такие неудобства, лестницу конструируют с рассредоточенными ступенями с постоянным изменением их ширины по всей длине марша.

Высоту прохода в свету — минимальное расстояние по вертикали между верхней кромкой проступи и нижней кромкой вышерасположенного конструктивного элемента— принимают не менее 1900—2000 мм. По мере подъема по лестнице этот размер должен сохраняться.

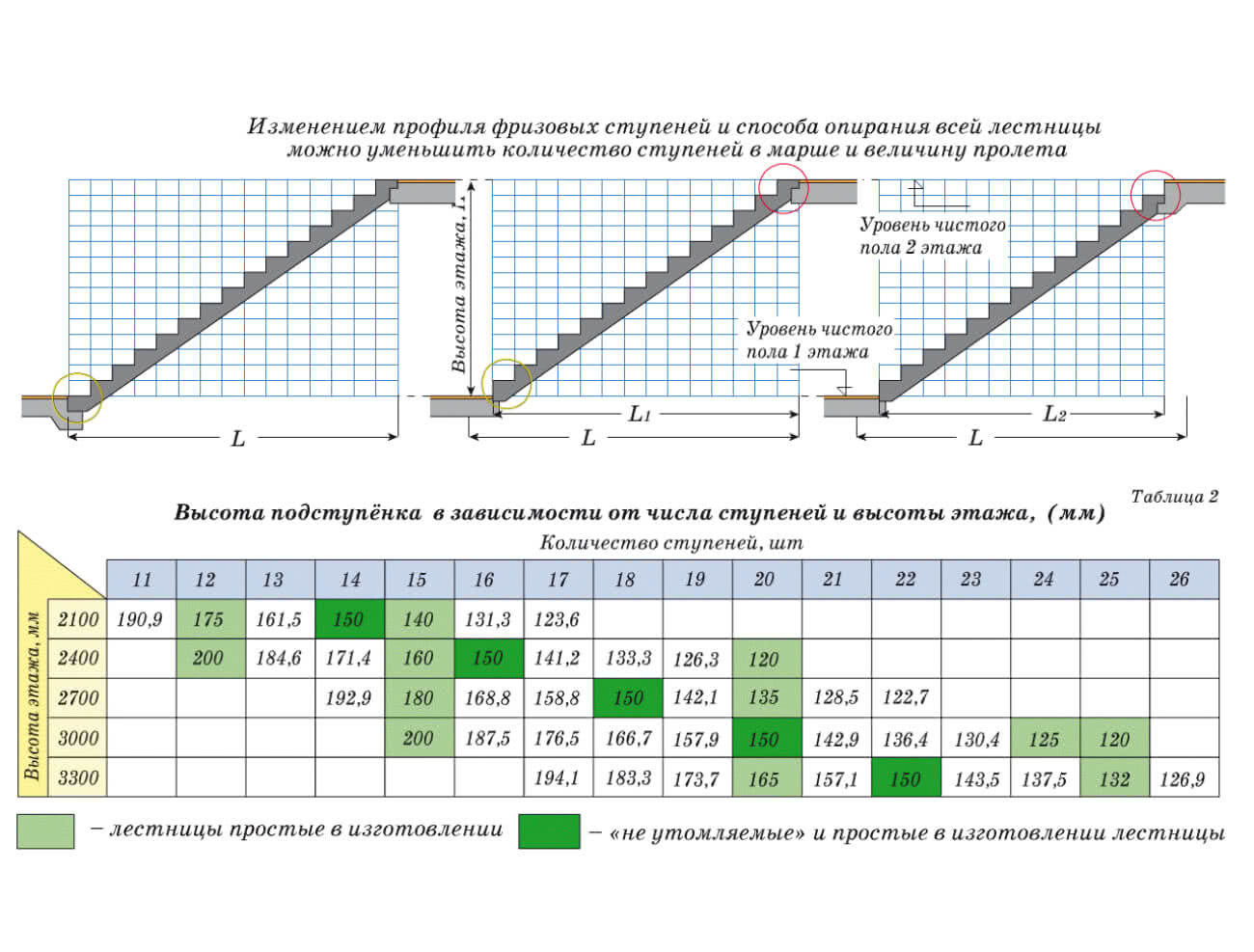

Количество ступеней зависит от высоты потолка и угла наклона лестницы. Например, при высоте потолка 2 м 60 см и угле наклона 45° в лестнице будет 13 ступенек высотой 20 см. При расчете количества ступеней их ширина значения не имеет.

Итак, после того как четко определены тип лестницы, место ее расположения в доме, количество ступеней, их ширина и высота, угол наклона, можно заняться дизайном и оформлением.

Современные отделочные материалы позволяют реализовывать самые смелые дизайнерские проекты. Здесь многое зависит от вкуса и общего стиля интерьера. Сложно представить гармоничное сочетание, например, массивной дубовой лестницы и суперсовременного дизайна в стиле хай-тек. Или: старинная ореховая мебель и напольные часы с боем вряд ли будут хорошо смотреться на фоне стеклянно-металлической винтовой конструкции.

Если же говорить об аксессуарах, то, скажем, деревянные лестницы по традиции часто украшаются резными балясинами и перилами. Еще делают овальные входные площадки, начальные стойки в виде деревянных скульптур ручной работы, розетки на косоуре.

Металлические конструкции нередко окрашивают в самые разнообразные цвета — современные полимерные и лакокрасочные материалы позволяют сделать лестницу достаточно нарядной. Сейчас в моду вошли лестницы с коваными перилами и балясинами. Витое литье придает комбинированной лестнице изящество и воздушность, особенно если это винтовая конструкция.

Другое новшество — подсветка ступеней. Если лестница открытая, без боковых планок, то светильники, расположенные с «изнанки» лестницы, мягко освещают каждую ступеньку. Когда такие светильники вмонтированы в косоур, можно использовать их как дополнительный источник света вечером или в ночное время.

Есть и множество других решений, к примеру винтовая лестница с креплением в стену, лестничные стойки из стекла, винтовая восьмиугольная лестница, вертикальная прямая, вертикальная со ступенями раз-ной формы, комбинированная с мраморной облицовкой ступеней и деревянными балясинами и перилами и т. д. и т. п.

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

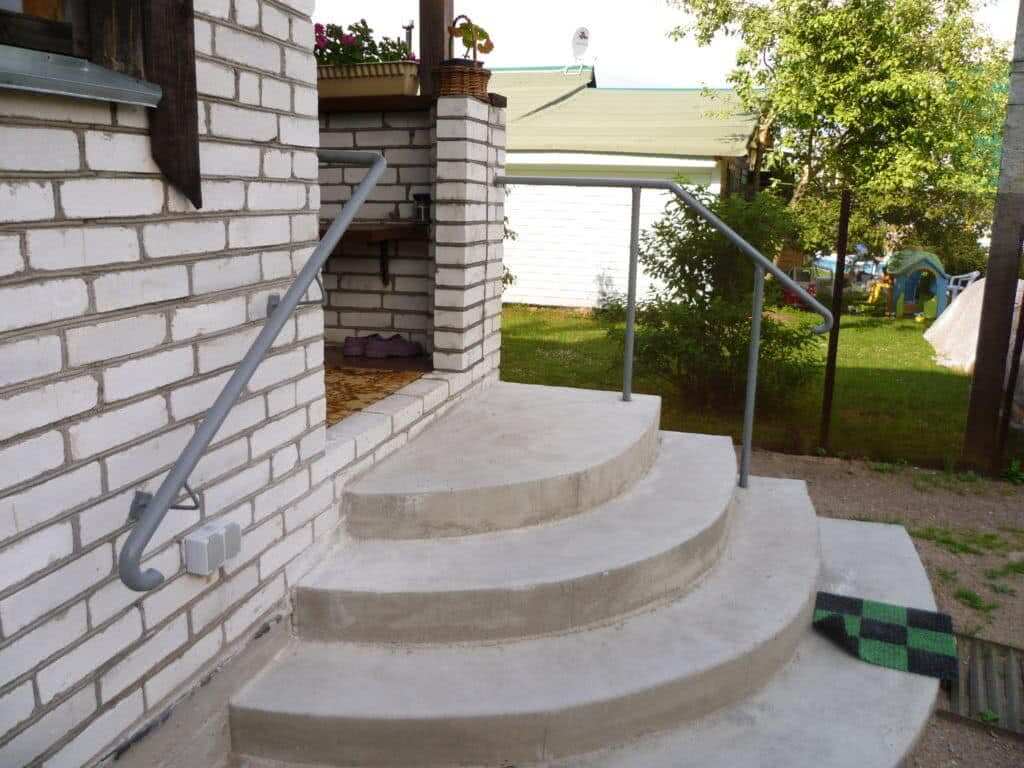

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

глубина ступени – 25-40 см;
высота подступенка – 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

Общие технические требования

Параметры пожарной лестницы во многом зависят от ее назначения. Для эвакуационных лестниц требований ГОСТ больше, поскольку по ним спускаются обычные люди без специальной подготовки

Важно обеспечить безопасность и удобство их передвижения

У маршевых лестниц для эвакуации ступени делают шириной минимум 25 см, а ограждение высотой минимум 1,2 м. Ширина от тетивы до тетивы должна составлять 90 см или больше. Это позволяет эвакуировать людей разного возраста и комплекции.

Маршевые лестницы устанавливают там, где высота подъема составляет больше 20 м. Во всех остальных случаях можно крепить вертикальную лестницу. Если она не превышает 6 м, то ее делают без ограждения, а если высота больше 6 м, то обязательно должно быть ограждение.

Между соседними маршами и участками ограждений на них должен оставаться зазор в 7,5 см или больше. Зазор необходим для протягивания пожарного рукава. Его наличие требует ГОСТ и СНиП (строительный норматив). Площадка пожарной лестницы любого типа должна иметь размер 50 см на 60 см или больше.

Монтажные стыки готовой к использованию конструкции не должны иметь острых краев. Все детали прочно соединяют между собой, а пожарная лестница в целом надежно прикрепляется к стене. ГОСТ запрещает трещины в местах прикрепления несущих элементов. В целом конструкция должна выдерживать специальные испытания. Ступени выдерживают вес в 180 кгс. Если объяснять упрощенно, то это эквивалентно массы в 180 кг, покоящейся в центре ступени.

Рабочие чертежи пожарной лестницы утверждаются заранее, после проверки соответствия ГОСТу. Отдельно для каждой конструкции рассчитывается испытательная нагрузка на балку, площадку и лестничный марш. Для ограждений предусмотрено общее требование – выдерживать 54 кгс, приложенных горизонтально.

Дополнительные документы и требования

В зданиях выше 2 этажей обязательно устанавливают пожарные лестницы. Их также изготавливают из стали с грунтовкой и окрашиванием всех элементов. Конструкции считаются комфортными и безопасными, если (ГОСТ 53254 – 2009):

Ширина ступени — от 25 см;
Высота ограждения — от 1 м до 1.2 м;
Ширина площадки (лестницы) — от 50 см;
Нагрузка на ступени — 180 кгс;
Нагрузка на ограждения — 54 кгс.

Посмотрите наше видео об этапах проектирования и изготовления лестниц на металлическом каркасе. В ролике объяснены технические параметры конструкций с точки зрения комфортной их эксплуатации.
