Стационарные наружные пожарные лестницы: назначение, устройство и испытания

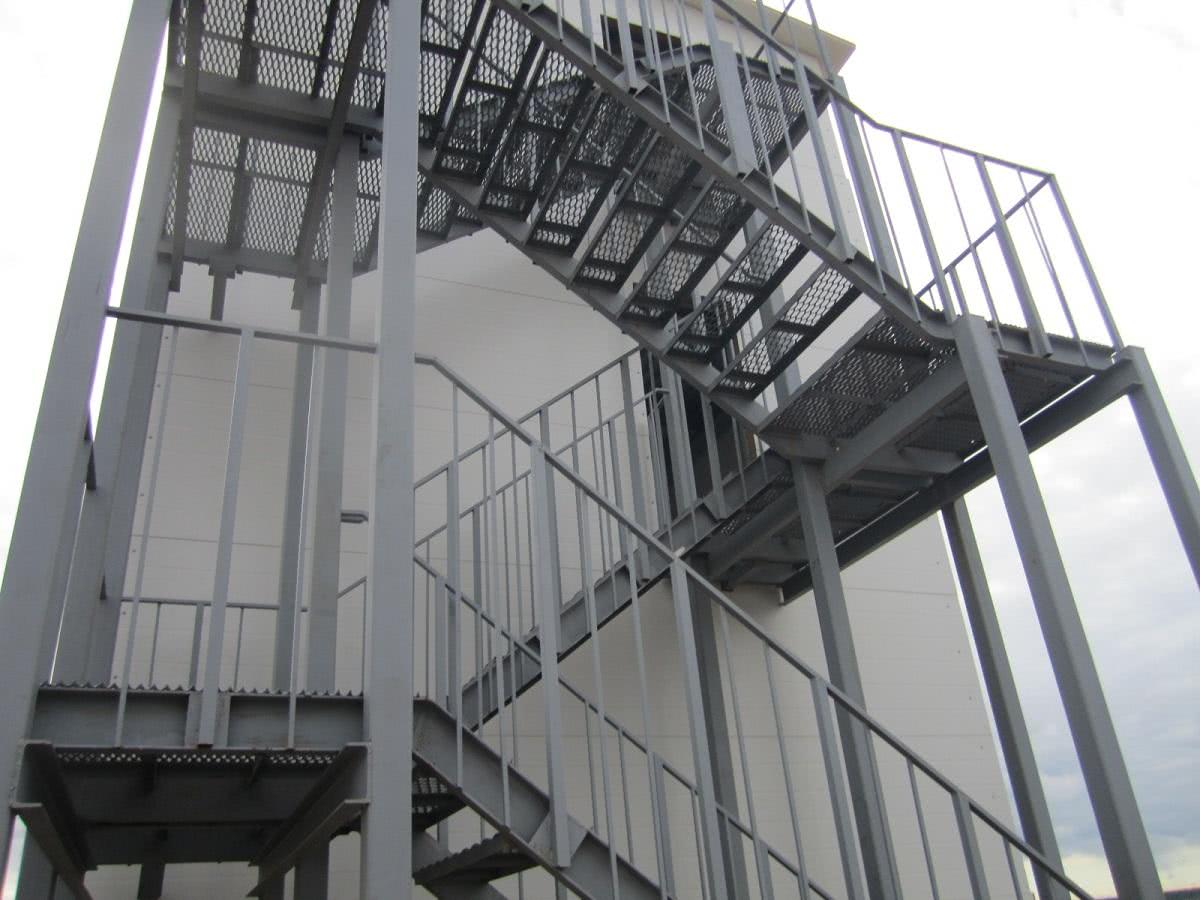

Наружная пожарная лестница

По нормам пожарной безопасности из здания должны вести как минимум два эвакуационных пути. Первый – основная лестница постройки, проходящая сквозь клетки. Именно этот путь оказывается забит людьми в случае возгорания. В качестве второго часто монтируется пожарная лестница, расположенная на наружной части здания.


Пожарные лестницы

Что это такое

ПЛ представляет собой конструкцию, находящуюся на фасаде здания или с наружной его части. Популярными признаны два типа лестниц:

  1. В виде прямой вертикальной ПЛ, вмонтированной в стену.
  2. Конструкция с лестничными пролетами и площадками, только расположенная на улице.

Большинство общественных объектов и мест, предусматривающих ночное пребывание персонала, оснащены ПЛ.

Назначение

Конструкции выполняют функции:

  • запасного эвакуационного пути;
  • дополнительного способа входа в постройку для спасателей при воспламенении;
  • возможного пути подачи огнетушащего вещества при пожаре;
  • подъема на крышу для техников и монтажников.

Даже если из-за демонтажа построек, нагрева или потока огня, выбивающегося из окна здания, у человека не получается спуститься по ПЛ, он может остаться на ней и дождаться помощи спасателей в относительной безопасности. Это свойство считается дополнительной функцией лестницы.

Типы ПЛ

Все пожарные лестницы делятся на три категории:

  1. Внутренние, монтируемые на клетке в здании. К ним относятся лестницы бытового пользования в подъездах. Существует два типа внутренних лестниц: обычные и незадымляемые. Первые классифицируют по источнику их освещения. Вторые – по способу обеспечения незадымляемости. Этот эффект достигают несколькими способами: монтажом выхода на открытые площадки (балконы) после каждого пролета, наличием тамбур-шлюза, создающего избыточное давление, или установкой систем дымоудаления.
  2. Открытые, размещаемые внутри здания. К ним относятся так называемые «резервные» лестницы, ведущие из подвалов и санитарных комнат в фойе первого этажа.
  3. Открытые наружные. Предназначены для эвакуации из здания с помощью передвижения по путям, не отрезанным огнем или скоплением людей.

Лестница пожарная

Анкерный болт М20х480/

Анкерный болт М20х480/Круг D24x140.m3d

Анкерный болт М20х480/ПЛП-250.00.00-01 Шайба М20.cdw

Анкерный болт М20х480/ПЛП-250.01.00 СБ Анкерный болт М20х480.cdw

Анкерный болт М20х480/ПЛП-250.01.01 Шпилька М20х480.cdw

Анкерный болт М20х480/ПЛП-250.01.02 Поперечина.cdw

Анкерный болт М20х480/Сборка болтов М20 для установки.a3d

Анкерный болт М20х480/Сборка фундаментного болта М20х480.a3d

Анкерный болт М20х480/Шайба стандартная под М20.m3d

Анкерный болт М20х480/Шпилька М20х480.m3d

Поручень для горизонтальной площадки 1.a3d

Поручень для горизонтальной площадки 2.a3d

Поручень для горизонтальной площадки 3.a3d

Сборка всего 1.a3d

Сборка каркаса.a3d

Сборка лестницы 1.a3d

Сборка пролета 7.a3d

Сборка пролета 9.a3d

Сборка пролета 17.a3d

Сборка пролета 19.a3d

Сборка пролета 20.a3d

Сборка пролета 21.a3d

Сборка пролета 22.a3d

Косынка №1 _ ПЛП-250.01.00.02.cdw

Косынка №2 _ ПЛП-250.01.00.03.cdw

ПЛП-250.00.00 СБ Схема установки лестницы.cdw

ПЛП-250.00.00.00 СБ Лестница пожарная.cdw

ПЛП-250.00.00.01 Переход для поручня большой.cdw

ПЛП-250.01.00.00 СБ Каркас.cdw

ПЛП-250.01.00.01 Пластина опорная.cdw

ПЛП-250.01.00.02 Косынка №1.cdw

ПЛП-250.01.00.03 Косынка №2.cdw

ПЛП-250.02.00.00 СБ Площадка 1.cdw

ПЛП-250.03.00.00 СБ Площадка 2.cdw

ПЛП-250.04.00.00 СБ Площадка 3.cdw

ПЛП-250.04.00.01 Переход для поручня малый.cdw

ПЛП-250.05.00.00 СБ Марш лестничный 1.cdw

ПЛП-250.06.00.00 СБ Марш лестничный 2.cdw

ПЛП-250.07.00.00 СБ Марш лестничный 3.cdw

Чертеж доборного элемента 1.cdw

Чертеж доборного элемента 2.cdw

Чертеж Каркас.cdw

Чертеж Лестница.cdw

Чертеж марш лестничный 1.cdw

Чертеж марш лестничный 2.cdw

Чертеж марш лестничный 3.cdw

Чертеж Пластина опорная _ ПЛП-250.01.00.01.cdw

Чертеж площадки 1.cdw

Чертеж площадки 2.cdw

Чертеж площадки 3.cdw

Чертеж схема установки.cdw

Доборный элемент поручня 1.m3d

Доборный элемент поручня 2.m3d

Заглушка большая.m3d

Заглушка малая.m3d

Каркас лестницы.m3d

Косынка №1 _ ПЛП-250.01.00.02.m3d

Косынка №2 _ ПЛП-250.01.00.03.m3d

Пластина опорная _ ПЛП-250.01.00.01.m3d

Пролет 1.m3d

Пролет 2.m3d

Пролет 7.m3d

Пролет 9.m3d

Пролет 9 для каркаса.m3d

Пролет 11.m3d

Пролет 13.m3d

Пролет 16.m3d

Пролет 17.m3d

Пролет 19.m3d

Пролет 19 для каркаса.m3d

Пролет 20.m3d

Пролет 20 для каркаса.m3d

Пролет 21.m3d

Пролет 21 для каркаса.m3d

Пролет 22.m3d

Раскос 1.m3d

Раскос 2.m3d

Раскос 3.m3d

Раскос 5.m3d

Требования, предъявляемые к пожарным лестницам

Правила проектировки лестниц, включая эвакуационные, регулируются стандартами ГОСТ и СНиП.    Согласно документации, к эвакуационным путям любых зданий предъявляются описанные ниже требования:

  • отношение высоты пролета к его длине должно составлять 1:2;
  • количество ступеней на одномаршевой лестнице должно лежать в пределе 3–18, в двумаршевых пролетах их число не должно превышать 16 на один марш;
  • оптимальная ширина поступи должна составлять 25–29 см;
  • высота каждой ступени составляет 21– 22 см;
  • минимальная ширина внутренних эвакуационных проходов должна быть не меньше 1 м, для внешних – не меньше 70 см;
  • ширина площадки между лестничными маршами должна равняться ширине лестницы;
  • для защиты от пламени и задымления доступ к эвакуационной лестнице должен осуществляться через балкон или другое свободное помещение.

Эвакуационные ходы проектируются с учетом максимальной расчетной плотности людей в помещениях.

При изготовлении пожарных лестниц запрещено использовать дерево и синтетические материалы, выделяющие токсичные вещества при горении. Чаще всего для эвакуационных конструкций используют металлы, покрываемые огнеупорной краской. Внутренние лестницы изготавливают из бетона и закаленного кирпича.

Возле эвакуационных путей не допускается прокладка трубопроводов и открытых электрических кабелей. Кроме того, нормативные документы запрещают монтаж подъемных конструкций вблизи пожарных лестниц. Стены, прилегающие к эвакуационным путям, обязательно армируются.

Проектировка и монтаж пожарных лестниц осуществляется под тщательным надзором контролирующих органов. При несоблюдении требований, прописанных в нормативной документации, здание не допускается к введению в эксплуатацию.

Лестницы металлические пожарные: гост 53254 2009 специальные

Конструкция согласно ГОС 53254 – это эвакуационная лестница, у которой имеются поперечные опорные ступени, ширина которых четко оговаривается в правилах, марши и площадки, жестко скрепленные между собой.

Современные пожарные металлические лестницы имеют длительный срок службы и отвечают всем требованиям безопасности

Материал для изготовления лестниц пожарного назначения – металл и бетон. Деревянные лестницы могут считаться пожарными, если они изготовлены согласно ГОСТа 8556 – лестницы пожарные ручные деревянные. Габариты такой лестницы не большие, вес их тоже не может быть тяжелым.

Согласно правилам ГОСТ 53254-2009, определенным для лестниц пожарных, существует специальная классификация:

  1. Металлические вертикальные пожарные лестницы чаще всего устанавливают с наружной стороны здания. Чаще всего начинаются от земли и ведут на крышу здания. Стыки и монтажные элементы у данных конструкций не могут содержать острых углов и каких-либо выступов. Уклон данных конструкций строго прописан в нормативных документах.
  2. ЛСУ. Эвакуационные пожарные лестницы из железобетонных конструкций. Данные подъемники состоят из параллельно стоящих 2-х тетив (палка), соединенных ступенями. Данная конструкция должна устанавливаться под определенным углом наклона. Она крепится с помощью балок до опорной стены.
  3. Согласно данному ГОСТу, пожарные лестницы обязаны выдерживать сильную нагрузку на протяжении длительного времени. Ее элементы при этом не могут деформироваться.

Один раз в год необходимо обследовать лестницы на предмет повреждений. Выявленные изъяны в обязательном порядке срочно ликвидируются.

7 Оформление результатов испытаний

7.1 При испытаниях составляется протокол испытаний (приложение Е).

7.2 Если в результате испытаний при визуальном осмотре обнаружены трещины или разрыв сварных соединений (швов) и остаточные деформации, то испытываемая конструкция считается не выдержавшей испытания.

7.3 На всех лестницах и ограждениях кровли, подвергнутых испытаниям, должны быть закреплены таблички (бирки) с указанием информации о результатах испытаний. Форма табличек (бирок) и способ нанесения информации, учитывая воздействие климатических факторов, определяются организацией, проводящей испытания.

Информация о неисправных наружных лестницах или ограждениях кровли (не прошедших испытаний) должна быть доведена в обязательном порядке до личного состава пожарной части, в районе выезда которой находится объект.

7.4 По результатам испытаний составляется заключение о соответствии лестницы или ограждения кровли здания требованиям настоящего стандарта.

6

ГОСТ Р 53254—2009

Приложение А

(обязательное)

Элементы маршей маршевых лестниц

1 — косоур; 2 — ступень; 3 — опорная планка, 4 — опорный уголок

Таблица А.1

Рисунок А.1 — Лестничный марш

а

А. мм. не более

6. мм, не менее

в. мм, не менее

в., мм. не менее

45′

200

200

500

600

60′

300

200

500

600

80.5 (уклои16)

300

200

500

600

1 — стойка; 2 — бортовой элемент; 3 —■ средний ограждающий элемент. 4 — поручень

Рисунок А.2 — Ограждение лестничного марша

Таблица А.2

а

И. мм. не менее

А. им. не менее

А,,мм. не менее

45′

1000

15

140

60′

1000

15

140

80,5 (ухломЮ)

1000

t5

t40

‘ Настоящим стандартом не регламентируется

7

ГОСТ Р 53254—2009

Приложение 6

(обязательное)

Элементы вертикальных лестниц

t — тетива; 2 — ступень; 3 — кровля . 4 — площадка. S — балка; б — ограждение Рисунок Б.1 — Вертикальные лестницы

Таблица Б.1

Тил лестницы

J.HH. не более

мм.

не болев

h, мы. не более

Л,. мм. не более

8, мм. не менее

Э,. мм. не менее

С. мм. не менее

ПМ

350

3500

1500

600

300

П1-2

350

3500

1500

2500

800

300

JA А—А

1 — вертикальный ограждающий элемент. 2 — горизонтальный ограждающий элемент

Рисунок Б.2 — Ограждения вертикальных лестниц

Таблица Б.2

J. мм. не более

в. мы. ие менее

R. мм. не более

а

500

800

400

45* — 60*

‘ Настоящим стандартом не регламентируется

8

ГОСТ Р 53254—2009

Приложение 8

(обязательное)

Элементы площадок маршевых и вертикальных лестниц

3 4

t — балка. 2 — окаитовочный элемент; 3 — настил. 4 — ребро

Рисунок В.1 — Площадка

Таблица В.1

8. мм. не менее

500

б,, мм. не менее

600

ТА

Верх балки

3

У7,

I…….. I ГА 1

I т

1 Г

-1 , L

V

площадки

f — стойка: 2 — бортовой элемент; 3 — средний ограждающий элемент. 4 — поручень

Рисунок В.2 — Ограждение площадок

Таблица В.2

М. мм. не менее

Л. мм. не менее

0,. мм. не менее

1000

1S

140

* Настоящим стандартом не регламентируется

9

ГОСТ Р 53254—2009

Приложение Г

(обязательное)

Элементы ограждений крыши

Без парапета

С парапетом 2

Б—Б

•Е

I’

■с

у~

\ Уровень

Уровень

1 парапата

кровли

[ Б

L

Г

1

Т — вертикальный отражлающий элемент. 2 — горизонтальный ограждающий элемент Рисунок Г.1 — Ограждения кровли

Таблица Г.1

в. мы. не более

N. мм. не менее

Н.. мм. не менее

300

600

W, » 600 — Ь

‘ Настоящим стандартом не регламентируется

10

ГОСТ Р 53254—2009

Приложение Д

(рекомендуемое)

Точки приложения испытательных нагрузок

■1

V /

* 1

Y

«

Рисунок Д.1 — Ступени

Рисунок Д.2 — Балки

Рисунок Д.З — Лестничный марш

Л

Рисунок Д.5 — Ограждения лестниц, маршей площадок и кровли

11

ГОСТ Р 53254—2009

Приложение Е

(рекомендуемое)

€_ »

20 г.

ПРОТОКОЛ ИСПЫТАНИИ Ns

1

2

(наименование испытываемого объекта)

(характеристики испытываемого объекта: длина лестницы (м). количество ступеней е

лестнице, количество балок крепления лестницы к стене, наличие ограждения лестницы)

3 Условия проведения испытаний_

4 Средства испытаний_

5 Визуальный осмотр лестницы_

6 Расчет величины нагрузки на лестницу:

7 Результаты испытаний

Nt

л/л

Наименование испытываемого ел емс ига

Количество испытываемых точек

Нагруака. кН (иге)

Результаты испытаний

1

2

3

4

5

8 выводы по результатам испытаний:

Испытания проводили:

12

ГОСТ Р 53254—2009

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Статьи по темам: Изделия из металла, Металлообработка, Сварка, Лазерная резка, Металлоконструкции, Плазменная резка, Гибка металла, Шкафы, Свойства металлов, Механическая обработка, Покраска

Лестницы металлические пожарные: гост 53254 2009 специальные

Конструкция согласно ГОС 53254 – это эвакуационная лестница, у которой имеются поперечные опорные ступени, ширина которых четко оговаривается в правилах, марши и площадки, жестко скрепленные между собой.

Материал для изготовления лестниц пожарного назначения – металл и бетон. Деревянные лестницы могут считаться пожарными, если они изготовлены согласно ГОСТа 8556 – лестницы пожарные ручные деревянные. Габариты такой лестницы не большие, вес их тоже не может быть тяжелым.

Согласно правилам ГОСТ 53254-2009, определенным для лестниц пожарных, существует специальная классификация:

  1. Металлические вертикальные пожарные лестницы чаще всего устанавливают с наружной стороны здания. Чаще всего начинаются от земли и ведут на крышу здания. Стыки и монтажные элементы у данных конструкций не могут содержать острых углов и каких-либо выступов. Уклон данных конструкций строго прописан в нормативных документах.
  2. ЛСУ. Эвакуационные пожарные лестницы из железобетонных конструкций. Данные подъемники состоят из параллельно стоящих 2-х тетив (палка), соединенных ступенями. Данная конструкция должна устанавливаться под определенным углом наклона. Она крепится с помощью балок до опорной стены.
  3. Согласно данному ГОСТу, пожарные лестницы обязаны выдерживать сильную нагрузку на протяжении длительного времени. Ее элементы при этом не могут деформироваться.

Один раз в год необходимо обследовать лестницы на предмет повреждений. Выявленные изъяны в обязательном порядке срочно ликвидируются.

Маршевые конструкции

Основные требования:

  • Высота и ширина ступеней должны быть одинаковыми на протяжении всей лестницы.
  • Ширина проступи составляет не менее 25 см, высота — не более 22 см.
  • Лестничные ограждения должны иметь высоту, как минимум, 120 см.
  • Лестница навесная спасательная пожарная устанавливается на расстоянии от оконного проема, равном не более чем 1м.
  • Стандарт рекомендует устанавливать спасательные лестницы с маршами, имеющими нечетное число ступенек.

Ширина лестницы может быть разной:

  • Если учреждение предполагает нахождение на одном этаже более 200 человек — от 135 см.
  • Общественные здания с меньшим числом посетителей должны быть снабжены эвакуационными лестницами шириной от 120 см.
  • Другие здания — 90 см и более.

Все основные размеры, предусмотренные стандартами, вы можете найти в таблицах и рисунках, расположенных ниже.

Марши и ограждения

Настилы, расположенные на площадках и ступенях

Виды пожарных лестниц

Лестница спасательная может быть представлена двумя типами:

  • маршевая конструкция,
  • вертикальная пожарная лестница.

Первые — самые надежные и безопасные. Они устанавливаются, если высота подъема составляет более 20 м. Такие противопожарные лестницы предполагают массовую эвакуацию людей, а также обеспечивают доступ спасателей к очагу возгорания. Их конструкция представляет собой чередующиеся марши и промежуточные площадки.

Вертикальная пожарная лестница состоит из двух жестких параллельных металлических опор, которые соединяются между собой поперечными перекладинами. Их применяют на небольшой высоте до 20 м. Если  вертикальная пожарная лестница устанавливается на отметке выше 6 м, то такая конструкция обязательно должна быть снабжена специальными ограждениями.

Общие требования к лестницам

К общим требованиям, не зависящим от вида конструкции, можно отнести следующие пункты:

  • не допускается изготовление одной лестницы с разными расстояниями между ступенями;
  • материал, из которого изготовлена ПЛ, должен обладать заданными параметрами огнестойкости;
  • при монтаже между лестницей и окнами оставляют зазор в 100 см;
  • все материалы выбираются исходя из климатических условий местности;
  • на детали лестниц наносится антикоррозийное покрытие;
  • недопустимо наличие острых частей, которые могут навредить людям;
  • лестницы регулярно очищают от грязи и атмосферных осадков;
  • ПЛ или замуровывают в стену, или крепят к выступам балок здания.

Испытания противопожарных конструкций

Все эвакуационные изделия проходят постоянные испытания на прочность и безопасность. Согласно регламенту ГОСТ пожарные изделия нужно испытывать 1 раз в 5 лет, а визуальный осмотр необходимо проводить 1 раз в год. При выявлении небольших поломок или дефектов проводится дополнительный контроль.

Так должна выглядеть нормальная, прочная и безопасная пожарная лестница

Контроль пожарных сооружений происходит в несколько этапов, а именно:

Приезд на место установки конструкции проверяющей компании, которая имеет необходимую лицензию, а также специальное оснащение и инструменты. Все работы нужно проводить днем.
Визуальная проверка крепления и размещения эвакуационной конструкции по рабочим чертежам, которые применялись во время производства и установки изделия.
Зрительный контроль над качеством огнезащитной и антикоррозийной поверхностей, которые должны иметь 5 класс защиты.
Измерение всех размеров изделия с помощью специального оснащения. Полученные показатели фиксируются в протокол проверки.
Измерение максимально допустимой нагрузки на ступеньки (по ГОСТ они обязаны выдержать 180 кг) проводят с помощью подачи на них соответствующей нагрузки.
Проверка прочности вертикальной конструкции происходит благодаря подаче нагрузки на балки, которые находятся параллельно.
Проверка лестничных маршей происходит благодаря подаче верхней нагрузки.
Проверка площадки на стойкость с помощью применения специальной нагрузки.
Проверка поручней и заграждений происходит при подаче верхней нагрузки

Важно! Для качественной проверки нагрузка устанавливается на несколько минут. После снятия тяжести конструкцию проверяют на наличие деформирований

В надежной и безопасной лестнице деформация отсутствует.
Визуальная проверка сварочных швов и остальных плоскостей на отсутствие острых краев и наличия краски.
Составления протокола проверки. В него заносятся все действия и технические размеры сооружения. На основании протокола по завершению проверки подводится итог о состоянии эвакуационного изделия. При обнаружении брака в протокол вносится отметка о том, что сооружение не прошло проверку.
Передача протокола в пожарную часть, к которой относится сооружение.
После окончания испытательных работ на лестницу вешается табличка с указанием всех технических параметров, а также наименованием проверяющей организации.

Важно! При не прохождении конструкцией испытания на безопасность и надежность (если по СНиП лестницы в общественных зданиях небезопасны), определяются сроки на устранение всех обнаруженных дефектов и закрывают допуск к объекту. Если материал, изложенный в статье, стал вам полезен или вызвал некоторые вопросы, просьба прокомментировать его в поле, которое расположено ниже

Если материал, изложенный в статье, стал вам полезен или вызвал некоторые вопросы, просьба прокомментировать его в поле, которое расположено ниже.

Что такое пожарные лестницы

Пожар – одно из самых разрушительных опасных бедствий, особенно в многоквартирных зданиях. Чтобы снизить угрозу гибели людей, каждое сооружение перед сдачей и позже проходит экспертизу, где проверяется выполнение всех противопожарных требований. Лестничные конструкции – одно из непременных условий обеспечения безопасности.

Речь идет не об обычных маршевых сооружениях, а о тех, которые предназначены для срочной эвакуации людей и обеспечения доступа спасателям в тех случаях, когда основные пути перекрыты огнем или дымом. Технические характеристики их регламентирует ГОСТ, что не позволяет изготовителям или учреждениям сэкономить на материалах, тем самым увеличив риск получения травмы или гибели.

Различают 2 вида конструкции по их расположению:

  • внутренняя – размещается внутри здания. Изготавливается из бетона и металла и покрывается огнеупорной краской. Для перил применяют вещества, не выделяющие при плавлении или горении токсичных соединений;
  • внешние – устанавливаются снаружи, изготавливаются из стали, которая проходит коррозийную обработку. Чтобы облегчить конструкцию, применяют перфорированную сталь.

По конструкции различают 2 вида пожарных лестниц:

  • лестница типа П1 – вертикальная конструкция, представляет собой две параллельные тетивы, соединенные опорными ступенями. Устанавливается П1 вблизи аварийных и эвакуационных выходов. Различают подвид П1-1 – модель, не имеющая ограждений и подвид П1-2 – с ограждениями;
  • маршевые конструкции – П2, здесь ограждения обязательны.

Особенности вертикальной лестницы

Снаружи различных сооружений высотой меньше 20 м устанавливают вертикальные лестницы для пожарных и ремонтных нужд. Требования ГОСТа к пожарным лестницам, расположенным строго вертикально, проще, поскольку их конструкция незамысловата.

  • Высота ступеней не более 35 см.
  • Ширина лестничного полотна без ограждения минимум 60 см, а с ограждением минимум 80 см.
  • Расстояние от последней ступени до земли не более 1,5м.

Такие параметры выбраны по усредненным антропометрическим показателям, чтобы подниматься и спускаться было удобно человеку любой комплекции и роста. Допустимо отклонение от стандартов ГОСТ на 5%, но не больше.

Если вертикальная наружная лестница с ограждением, то его высота может составлять 1 м. Поручни, как говорит ГОСТ, должны заканчиваться не выше, чем 2,5 м от поверхности земли.

Если вертикальная лестница выходит на кровлю, то делают площадку. Ее длина составляет минимум 80 см. На кровле зачастую присутствует ограждение. Оно не должно пересекать площадку, затрудняя переход спасателей, пожарных, сотрудников ремонтных служб.

Ступени , точно так же, как маршевых, делают из рифленого металла, который не позволяет подошве скользить. На ступенях по ГОСТу должны быть отверстия, поэтому используют решетчатые или просечные листы. Зимой это не дает скапливаться снегу. На таких ступенях не задерживается мусор и свободно стекает вода, им не страшно обледенение.

Строительные нормы

При строительстве обращают внимание не только на ГОСТ, но и на СНиП 21-01-97, поскольку в них перечислены требования к зданиям с точки зрения пожарной безопасности. В частности, говорится, что здание обеспечивают путями эвакуации

Что касается , то в них конкретно не указаны требования к пожарным лестницам. Сообщается лишь о необходимости обеспечения эвакуационными выходами в таком количестве, чтобы можно было быстро покинуть помещение при пожаре.

В СНиП приведена классификация лестниц и лестничных клеток с точки зрения назначения и расположения относительно здания – внутренние в лестничных клетках (1), внутренние открытые (2) и наружные открытые (3). Правила говорят, что уклон маршевой конструкции может составлять не более 6:1 (80,5 °). Размещать пожарные конструкции типа 3 можно только возле глухих стен без окон.

Отдельное внимание уделяется категории Ф 1.1. Это здания, в которых находятся наиболее беспомощные люди – маленькие дети в детских садах, пожилые люди в домах престарелых, инвалиды

В них, согласно СНиП, ширина марша для эвакуации должна составлять минимум 1,35 м. Если в здании на одном этаже, исключая первый, единовременно могут находиться 200 или больше человек, то ширина пожарного марша должна составлять 1,2 м. Подробное устройство наружных лестниц описано в ГОСТе.

Требования к пожарным лестницам

У многих зданий и сооружений имеются пожарные лестницы. При этом, в подавляющем большинстве они смонтированы и эксплуатируются с отступлениями от требований ГОСТ. В данной статье рассмотрим подробно, в каких случаях требуется монтаж лестниц, какие технические требования к ним предъявляются и как они должны эксплуатироваться.

Основным нормативным документом, устанавливающим требования является ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний» .

Пожарные лестницы бывают двух видов — вертикальные и маршевые.

Вертикальные лестницы требуются для целей тушения пожара и обслуживания здания, а м аршевые лестницы к тому же могут использоваться как эвакуационные пути.

Необходимость устройства пожарных лестниц:

Для зданий высотой 10 метров и более от уровня проезда пожарных машин до верха наружной стены (парапета) или до карниза кровли должны предусматриваться выходы на кровлю, в том числе по наружным пожарным лестницам.

Число выходов на кровлю следует выполнять не менее, чем один выход:

  • на каждые полные и неполные 100 м длины здания с чердачным покрытием;
  • один выход на каждые полные и неполные 1000 м 2 площади кровли здания с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и ф4;
  • по пожарным лестницам через 200 м по периметру производственных зданий;
  • на каждые полные и неполные 40000 м 2 кровли производственных зданий (наружные лестницы допускается использовать при условии высоты здания до отметки чистого пола верхнего этажа не более 30 м).

Допускается не предусматривать пожарные лестницы:

  • на главном фасаде здания, если ширина здания не превышает 150 м, а со стороны, противоположной главному фасаду, имеется линия противопожарного водопровода;
  • для выхода на кровлю одноэтажных зданий с покрытием площадью не более 100 м 2

Вертикальная лестница — это пожарная лестница, конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями.

В каких случаях используют вертикальные пожарные лестницы:

  • для подъема пожарных на высоту не более 20 метров;
  • в местах перепада высот кровли зданий более 1 м, но не более 20 м;

Пожарные лестницы должны выполняться из негорючих материалов.

При высоте лестницы более 6 м, должно быть предусмотрено ограждение.

Прямоугольные площадки вертикальных лестниц для выхода на кровлю должны иметь длину не менее 0,8 м.

Допускается выполнять нижнюю секцию вертикальной лестницы выдвижной с обеспечением надежной фиксации в рабочем положении.

Ограждения кровли не должны пересекать выход на кровлю с площадок лестниц.

Размеры элементов вертикальных лестниц

Маршевая лестница — это пожарная (эвакуационная) лестница, состоящая из жестко соединенных между собой маршей и площадок.

Маршевые наружные лестницы бывают эвакуационными (3-го типа — наружные открытые) или пожарными типа П2, предназначенными для обеспечения тушения пожара и проведения спасательных работ (с допустимым углом наклона до 80,5 º ).

Необходимость устройства маршевых пожарных лестниц:

М аршевыми должны быть пожарные лестницы, предназначенные для подъема пожарных на высоту более 20 метров и в местах перепада высоты кровли более 20 метров.

Необходимость устройства эвакуационных лестниц определяется исходя из требуемого количества эвакуационных выходов.

Размещение маршевых лестниц:

Наружные эвакуационные лестницы должны располагаться не ближе 1 м от окон, предпочтительно у глухих (без световых проемов) частей стен класса не ниже К1 с пределом огнестойкости не ниже REI 30.

Пожарные лестницы (в том числе ступени и площадки) должны выполняться из негорючих материалов.

Направление открывания двери, ведущей из здания на наружную лестницу, не нормируется.

Для маршевых лестниц должны соблюдаться следующие размеры:

  • ширина сту пени — не менее 0,25 м;
  • высота ступени — не более 0,22 м;
  • высота ограждений маршей и площадок — не менее 1,2 м;
  • ширина лест ниц — не менее 0,9 м.

Для эвакуационных лестниц ширину определяют расчетом, исходя из числа людей (по СП 1.13130.2009).

Не допускается выполнять ступени с различной шириной и высотой в пределах одного марша эвакуационной лестницы.

Между маршами лестниц и между поручнями ограждений лестничных маршей следует пред усматривать зазор шириной не менее 75 мм (для прокладки пожарных рукавов ).

Расстояние от нижней ступени пожарной лестницы до земли выполняется не более шага ступеней в лестничном марше.

Размеры элементов лестничных маршей в зависимости от угла наклона маршей:
