Монтаж лаг

Оглавление

6.3 Опирание внутренних стен и перегородок на каркас перекрытия

6.3.1 Перегородки должны опираться на черный пол. Перегородка, располагаемая параллельно балкам перекрытия, но между ними, должна через черный пол опираться на деревянные распорки между балками (рисунок 6-13).

6.3.2 Деревянные распорки для опоры перегородок должны выполняться из брусков сечением не менее 38х89 мм и устанавливаться через 1,2 м.

6.3.3 Перегородки, устанавливаемые под прямым углом к балкам перекрытия, могут размещаться произвольно, по выбору заказчика.

6.3.4 Несущие внутренние стены должны через черный пол опираться на прогоны или на расположенные ниже несущие стены. Допускается несущие внутренние стены, расположенные под прямым углом к балкам перекрытия, устанавливать на расстоянии не более 900 мм от опоры балок, если на них опирается только чердачное перекрытие (при неэксплуатируемом чердаке), и не более 600 мм от опоры балок, если на них передается нагрузка от одного или более междуэтажных перекрытий. При необходимости смещения стены на большее расстояние от опор размер сечения балок должен приниматься на основании расчета.

Расчёт нагрузки перекрытий

Суммарная нагрузка складывается из веса самой конструкции – константа, и нагрузки используемых в слоях изоляции и отделки материалов – переменная. Оптимальное значение – не более 250 кг на 1 м.кв. Полная нагрузка – это константа + переменная величина.

От того насколько верно произведены все необходимые вычисления, зависит сколько времени прослужит дом своим хозяевам. Проще выполнять расчеты с помощью специальных строительных калькуляторов.

Внимание! При самостоятельном вычислении предельно допустимых нагрузок необходимо просуммировать вес стяжки, утеплителя, перегородок и мебели, которая будет находиться в помещении. Все необходимые для расчета цифры можно взять в соответствующих справочниках

Монтаж

Проект каркасного дома содержит схемы и пошаговую инструкцию, ее следует придерживаться. Укладка пола для первого и второго этажа незначительно отличается (монтаж балок в 2 слоя)

Важно производить обустройство согласно рекомендациям, они позволят избежать недочетов. Сложнее всего установить основание и лаги, а также провести размещение черновой конструкции, поэтому данные процессы рассмотрим подробнее

Основание и установка лаг

Основанием каркасного дома служит фундамент.

  1. Плитный – дорогой, долговечный и универсальный. Заменяет установку чернового пола, поскольку при данном случае можно обойтись и без него.
  2. Ленточный – особенность заключается в использовании бетонных полов, позволяет избежать холодного пола. Хрупкая конструкция и низкая стоимость материалов, поэтому вариант сомнительный.
  3. Свайно-винтовой – популярный, простой и не самый затратный способ. Подходит практически для любого грунта.

Лаги – это каркас дома, от установки которого зависит надежность всей конструкции. Зачастую для их создания используют древесные породы (дуб, осина), которые пропитываются антисептическим раствором, препятствующем гниению и появлению грибков. На современном рынке можно найти как дорогие, так и дешевые материалы, от цены во многом зависит качество и прочность.

Наименьшая ширина доски составляет 30 см, а высота – от 15 см. Устанавливаются лаги на брусья, которые входят в фундамент каркасного дома. При обустройстве лаги на бетонный и плиточный фундамент стоит уложить гидроизоляционный материал. Расстояние между лагами должно составлять от 40 см. Это равномерно распределит нагрузку на всю конструкцию.

Пошаговая установка лаг:

монтаж досок – накладываются на ребро, выравниваются по краю обвязки;

фиксация досок под углом при помощи гвоздей или саморезов;
сбор лаг гвоздями;

монтаж перемычек – для распределения нагрузки на лаги, для легкости устройства возможен шахматный порядок, важно плотное прилегание друг к другу;

удерживающие перемычки – для равного распределения давления на стены (крепление на параллельную сторону) и перегородки, фиксация их производится посредством гвоздей или саморезов.

Главное правило при выполнении работ – придерживаться пошаговой последовательности установки. Это обеспечит надежность и прочность всей конструкции и качественное соединение пола, стен и основания. Также увеличит срок эксплуатации всех элементов в помещении.

Черновая конструкция

Для начала обустройства черновой конструкции нужно определиться с материалом. Их существует несколько видов.

  • Керамзит – гранулы красно-коричневого цвета разного размера. Имеют следующие особые характеристики: хорошая воздухопроницаемость и удержание тепла. Применяют преимущественно при утеплении пола.
  • Минеральная вата – стекловата и каменная вата. Это хрупкий и едкий элемент. Удерживает влагу, обладает низким уровнем гигроскопичности, стоимость высокая.
  • Пенопласт – гранулы-шарики, уплотненные в общую массу. Низкая стоимость, длительный срок эксплуатации и легкость в использовании.
  • Пенополистирол – плотный материал, имеющий ячеистую структуру.
  • Эковата – производится из целлюлозы. Существует 2 видов: сухой и мокрый, накладывается при помощи специального устройства.
  • Пенополиуретан – распыление в пространство, заполнение пеной всех трещин и щелей. Высокие гидроизоляционные свойства.
  • Плиты – жесткий элемент, удобство монтажа, удержание тепла внутри помещения, но стоимость высокая.

Основа чернового пола – заполнение свободного пространства брусьями 40 на 40. Настил их производится по всему периметру. Далее следует гидроизоляция. Она препятствует проникновению влаги. Используют паронепроницаемую мембрану, которая крепится степлером. Так образуются некие ячейки, в них укладывается выбранный утеплитель. Если вата не оставляет просветов, то твердые элементы, напротив, имеют небольшой зазор, его перекрывают монтажной пеной.

Виды

Пол в каркасном доме можно обустроить несколькими способами. Выбор в пользу того или иного варианта будет основан на периодичности проживания в нем. Так, в дачном домике к вопросу создания основания пола подходят несколько проще, а в строениях каркасного типа, которые возводятся для постоянного проживания, чаще всего необходимо делать дополнительное утепление, которое заключается в установке системы теплого пола

Принимая во внимание конфигурацию и тип имеющегося фундамента, а также финансовые возможности, можно выделить несколько разновидностей устройства пола

Монолитный пол

Такое основание выполняется на бетонной стяжке. Конструкции присущи следующие положительные качества:

  • большой срок службы;
  • устойчивость к серьезным нагрузкам на поверхность;
  • основание готово для обустройства системы теплых полов.

Бетонная стяжка выполняется после проведения ряда подготовительных мероприятий, таких как:

  • работы по выравниванию почвы;
  • создание песчаной подушки;
  • укладка слоя щебня на песчаную подушку.

Заливают стяжку таким образом, чтобы на полученной поверхности не оставалось никаких пустот. Как правило, для полного застывания черного основания необходимо около 3 недель.

После проведения работ по созданию стяжки разрез пирога можно представить следующим образом:

  • подушка из песка и слоя щебня;
  • стяжка с гидроизоляцией и утеплителем;
  • пароизоляционный материал;
  • конструкция теплого пола;
  • чистовая стяжка и напольное покрытие.

Каркасный пол

Такая конструкция возводится на столбчатый, свайный и ленточный фундамент. Ее особенности заключаются в создании конструкции несущих и промежуточных балок и лаг. Работы по обустройству каркасного типа пола начинаются с подготовительных работ, связанных с установкой лежней. Они представляют собой доски, которые укладываются на фундамент с гидроизоляционным материалом. Кроме того, на изделия крепятся анкерные болты.

Способ укладки лежней дает возможность по окончании работ получить на поверхности жесткую и прочную конструкцию. В лежнях дополнительно делают пропилы для лаг. Сечение изделий для каждой комнаты и этажа может быть различным. Специалисты рекомендуют для первого этажа применять балки с сечением 100х250 мм, для второго – 70х200 мм, для ванных комнат и душевых следует приобретать материал с сечением 50х150 мм. На лаги прикрепляются доски, на которых впоследствии обустраивается черновой пол.

Пирог пола на сваях в разрезе выглядит следующим образом:

  • плиты ОСП толщиной 6 мм;
  • гидроизоляция и звукоизоляция;
  • утеплитель;
  • щит из ОСП;
  • экструдированный пенополистирол.

Для дачных домиков каркасный пирог пола состоит из вышеперечисленных составляющих, включая такие дополнительные элементы, как:

  • вспененная подложка из пенопласта;
  • гипсоволоконные листы;
  • любое чистовое покрытие.

Для ванной и кухни, а также любых других помещений, где уровень влажности в помещении будет высоким, а также требуется обогрев в зимний период, пирог будет выглядеть следующим образом:

  • пароизоляционный материал;
  • армирующая сетка;
  • контуры теплого пола;
  • гидроизоляция;
  • стяжка;
  • слой фольгированного пенополистирола;
  • чистовое основание.

В строениях, где планируется постоянное проживание, обустройство теплого пола является обязательным. В таком случае конструктив пола будет таким, как:

  • алюминиевые пластины;
  • система теплого пола;
  • вспененная подложка и ГВЛ;
  • любой вид чистового основания.

Типы перекрытий и особенности монтажа

Любое из типов перекрытий (подвальное или цокольное, межэтажное, чердачное) имеет большое значение для комфортного круглогодичного проживания владельцев дома. Для каркасного строения ввиду его легкости, используются балочные конструкции, состоящие из несущей части и пространственного заполнения определенным видом утеплителя, гидроизоляции и прочей защиты. Подробнее:

Цокольное перекрытие

Является основой для пола жилого пространства. Кроме функции несущей конструкции, удерживающей на себе горизонтальные и вертикальные перегородки каркасного дома, становится тепловым барьером между подвальным помещением и первым этажом. Цокольное перекрытие должно соответствовать всем вышеперечисленным требованиям одновременно – жесткость, защита от сырости, сопротивление огню.

Монтаж цокольного перекрытия заключается в формировании многослойной конструкции – балки из лиственных и хвойных пород, накат, черновой пол, утеплитель, чистовой пол. Каждый слой тщательно гидроизолируют, учитывая разницу температур между фундаментом и древесиной, приводящей к образованию конденсата. Не исключено нашествие жуков-паразитов, поэтому обязательно антисептирование.

Межэтажное перекрытие

Динамическая и статическая нагрузка на полы диктует особое требование к балкам межэтажного перекрытия из бруса – они не должны иметь природных дефектов (сучков, трещин). Укладывают их стоя, при этом идеальное соотношение толщины бруса к его высоте – это 5/7. Расстояние между балками зависит от нагрузки на верхний этаж – минимальное значение 0,6 м. Особое требование для межэтажных перекрытий – звуконепроницаемость. Для этого слоя используются толстые ватные маты (стирольные материалы не имеют достаточного звукового барьера), которые необходимо гидро- и пароизолировать.

Чердачное перекрытие

В зависимости от назначения чердачного помещения – жилое или необитаемое – для монтажа перекрытия используют доски, брус, деревянные двутавровые балки. Аналогично цокольному «пирогу», конструкция чердачного «пола» многослойна. К обязательной гидроизоляции добавляется пароизоляция, предохраняющая древесину от бытовой сырости, а утеплитель от слеживания.

Пирог пола каркасного дома с минватой и ОСБ

Как правило, ОСБ плиты для полов каркасной конструкции используют при возведении многоэтажной постройки. ОСБ материал обладает не такими длительными эксплуатационными сроками, поэтому укладывать его в качестве полового покрытия на 1 этаж не рекомендуют. Благодаря тому, что ОСБ плиты довольно прочные и большие по площади их нередко используют для создания пола на втором или третьем этаже.

Пирог такого пола не сильно отличается от любого другого. Только вместо чернового покрытия из доски используют плиты ОСБ, с дополнительной пропиткой. А также такой материал используют для внешнего слоя пола, особенно если предусматривается монтаж сплошного отделочного покрытия, ковролина, керамической плитки, линолеума, паркета.

Единственная особенность — это монтаж резиновых прокладок на несущие балки под ОСБ плиты, для того чтобы конструкция не играла. И также рекомендуют использовать дополнительный шумоизоляционный слой, так как большая площадь плит создает звуковой резонанс при хождении или перемещении крупногабаритных предметов.

Минеральная вата, которая используется в качестве утеплителя, укладывается между несущих лаг. Минимальная толщина термоизоляционного материала, рекомендуется 150- 200 мм, особенно если используется рыхлая каменная вата или стекловата, с низким коэффициентом плотности. Более подробно об утеплении пола в каркасном доме в целом можно ознакомиться в соответствующей статье.

Какие есть разновидности?

Существует три разновидности деревянных перекрытий. Цокольное и чердачное могут испытывать температурный перепад, если эти помещения не отапливаются. В этом случае потребуется усиленный слой теплозащиты толщиной не менее 150 мм. Межэтажное перекрытие находится практически в равных температурных режимах с обеих сторон, если, конечно же, застройщик правильно установил систему отопления.

Для этой конструкции теплозащитный слой может быть установлен 100 мм, но потребуется проверка по звукопоглощению от ударного, воздушного и системного звука. Если этой толщины покрытия будет недостаточно, дополнительно устанавливается звукопоглощающая мембрана или увеличивается слой акустического утеплителя. Выбор защиты выполняют на стадии проектирования, при экономическом сравнении наиболее приемлемых вариантов.

Первого этажа частного дома

Его считают одним из наиболее важных в конструкции дома, поскольку он функционирует в особенно напряженных условиях, на границе воздействия агрессивной подпочвенной влаги на конструкции дома и должен создать надежный барьер для предохранения внутренних комнат от проникновения влаги и холода.

Цокольное перекрытие также несет на себе значимые нагрузки, поскольку выполняет функцию пола. В связи с чем к его конструкции и монтажу предъявляются особенные требования.

Второго

Перегородка, которую устанавливают между первым и 2-м этажом называется межэтажной, она имеет две рабочие поверхности — пол для вышестоящего этажа и потолок для нижестоящего. На нее воздействуют достаточно высокие напряжения, поэтому в этом месте устанавливаются усиленные несущие балки с пролетом не более 6 м и прогибом не выше 1/300 от длины.

Межосевое балочное расстояние принимается от 0.6 до 1.0 м, в зависимости от результатов расчета, как правило, чем меньший пролет балки, тем больший допускается шаг. Балки фиксируют перпендикулярно к наиболее протяженной стене строения.

Образующие слои межэтажного перекрытия: балки, утеплитель и звукозащита в качестве межбалочного заполнителя, 2 слоя пароизоляции сверху и снизу утеплителя, вентзазор, черновой и чистовой пол, а также отделка потолка.

Мансарды

Перекрытие на мансарду еще называют чердачным. Если помещение будет использоваться круглогодично, то перекрытие выполняется по образцу межэтажного, а если только в теплое время года или только для обслуживания кровли, то есть для неотапливаемых чердачных помещений, перекрытие будет отличаться от межэтажного. Им не требуется чистовой пол, а сама конструкция может иметь меньший слой утеплителя и звукозащиты.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

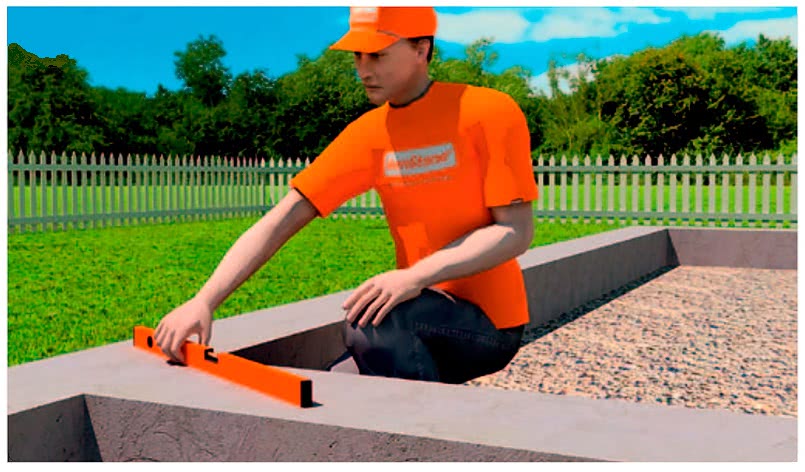

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

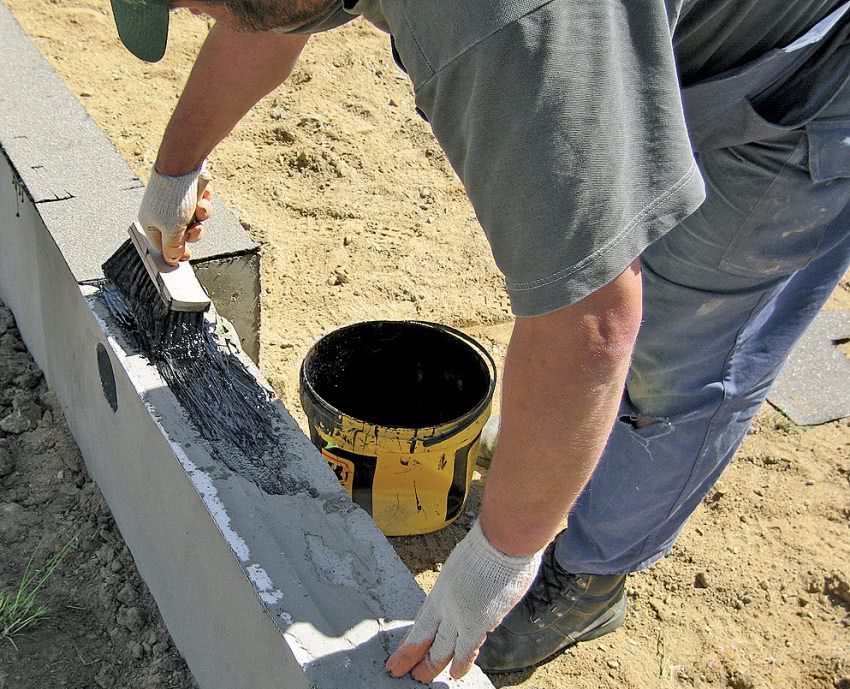

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или  устанавливая гидроизоляционную пленку.

Укладка лежней

Лежни – это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

Далее осуществляют монтаж лежней:

  1. Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
  2. Высчитывают, в каких местах лучше всего засверлить болты
  3. Заготавливают отверстия в бетоне.
  4. Укладывают гидроизоляцию
  5. Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

  1. Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
  2. Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
  3. Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
  4. Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

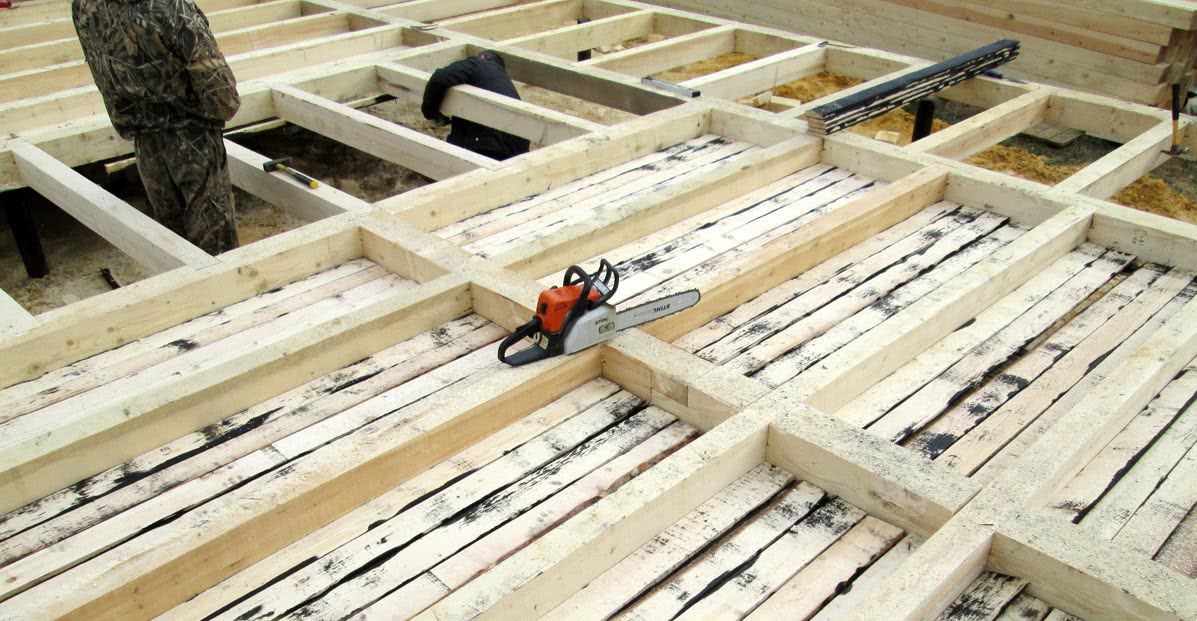

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

  1. Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
  2. Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
  3. Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
  4. Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

Утепление пола

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании

Поэтому важно сделать качественную гидро-, ветро- и парозащиту

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

  1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
  2. Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
  3. Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

↑ Подготовка к возведению каркасного здания

Для возведения любого дома подготовительные работы идентичны и состоят из:

  1. Подготовки территории.
  2. Разметки постройки.

Подготовка территории под постройку

Первым делом очищают участок от зелёных насаждений

Важно полностью очистить место, где начнётся строительство дома. Если участок хорошо подготовить, то это упростит разметку, сделав замеры точнее и с меньшей погрешностью. Когда участок расположен на склоне, его или выравнивают по горизонту специальной техникой, или возводят соответствующий фундамент

Когда участок расположен на склоне, его или выравнивают по горизонту специальной техникой, или возводят соответствующий фундамент.

Важно! Не стоит пренебрегать подготовкой участка. Затратив 2-4 часа на расчистку сегодня, в будущем строительные работы будут продвигаться быстрее

Разметка дома

От правильно выполненной разметки зависит планировка и насколько ровными будут углы стен. К разметке подойти нужно ответственно. Все неточности, допущенные на этом этапе, исправить будет сложно.

Разметка основания каркасного здания состоит из расстановки колышков. Ними размечают внешние и внутренние стены.

Укладка пола

Укладывая деревянную конструкцию на фундамент, ее намертво скрепляют с ним и с несущими конструкциями стен. Недостаток этого способа в том, что в случае деформации общей конструкции (а она неизбежна под перепадами температур и влажности) может перекосить и пол.

Укладка по балкам

Если дом сезонного проживания, можно делать однослойный пол. Для жилого дома больше подойдет двухслойный – черновой и чистовой.

Балки выравнивают и скрепляют с фундаментом. Расстояние между ними 2,5-3 метра. Для создания двойного пола поверх балок укладывают лаги – бруски толщиной 5-6 см. Шаг укладки – 60-70 см. На них делается черновой настил из необрезной доски. Ее нужно обстругать и ошкурить. Между досками могут быть небольшие зазоры, которые укроются гидро- и теплоизоляцией.


Какое необходимо расстояние между лагами пола


Деревянный пол по лагам на кирпичных столбиках. Схема


Столбики под лаги

Более приемлемой будет укладка пола на столбики. В этом случае нет сцепления пирога пола со стенами, между ними оставляется зазор. Такую конструкцию называют «плавающей». Она подойдет для домов, где отсутствует цокольный этаж.


Установка опорных столбиков и лаг


Очерёдность монтажа и высота установки столбиков

Порядок работ

  1. Разметка под столбики ( шаг 60-70 см) и выборка грунта примерно на полметра. Причем весь грунт по площади дома выбирать не надо, чтобы потом не засыпать его обратно до определенного уровня для того, чтобы под полом не гулял сквозняк.
  2. Засыпка и утрамбовка дна под столбики – оно должно быть жестким.
  3. Столбики складываются из обожженного кирпича или заливаются бетоном. В последнем случае нужно сделать опалубку. Их верхняя часть выверяется уровнем.

    Равномерно распределенные опоры для лаг

  4. Засыпка теплоизоляционного слоя (керамзит, опилки), до верха столбиков должно остаться около 25 см.
  5. После полного застывания раствора укладываются балки.

    Для выравнивания уровня используйте подкладки на столбиках

Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.

ЧИТАТЬ ДАЛЕЕ: Чем утеплить деревянный пол

Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой.

Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.

Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

Последовательность монтажа полового основания

При самостоятельном возведении загородного жилого дома каркасной конструкции предварительно необходимо изучить технологию строительства, последовательность выполнения монтажных работ

При этом особое внимание рекомендуется обратить на обустройство половых оснований, в т.ч. порядок монтажа

Подготовительный этап

Устройство пола в каркасном доме начинается с проверки горизонтальности возведенного фундамента. Плоскость основания должна быть ровной без значительных отклонений. Для этого используется строительный уровень, измеряется высота фундаментного основания в разных точках, проверяется соответствие диагоналей.

На данном этапе обязательно выполняется гидроизоляция фундамента. Для этой цели можно использовать рубероид, специальную гидроизоляционную пленку, мастику либо другие доступные материалы.

Монтаж лежней

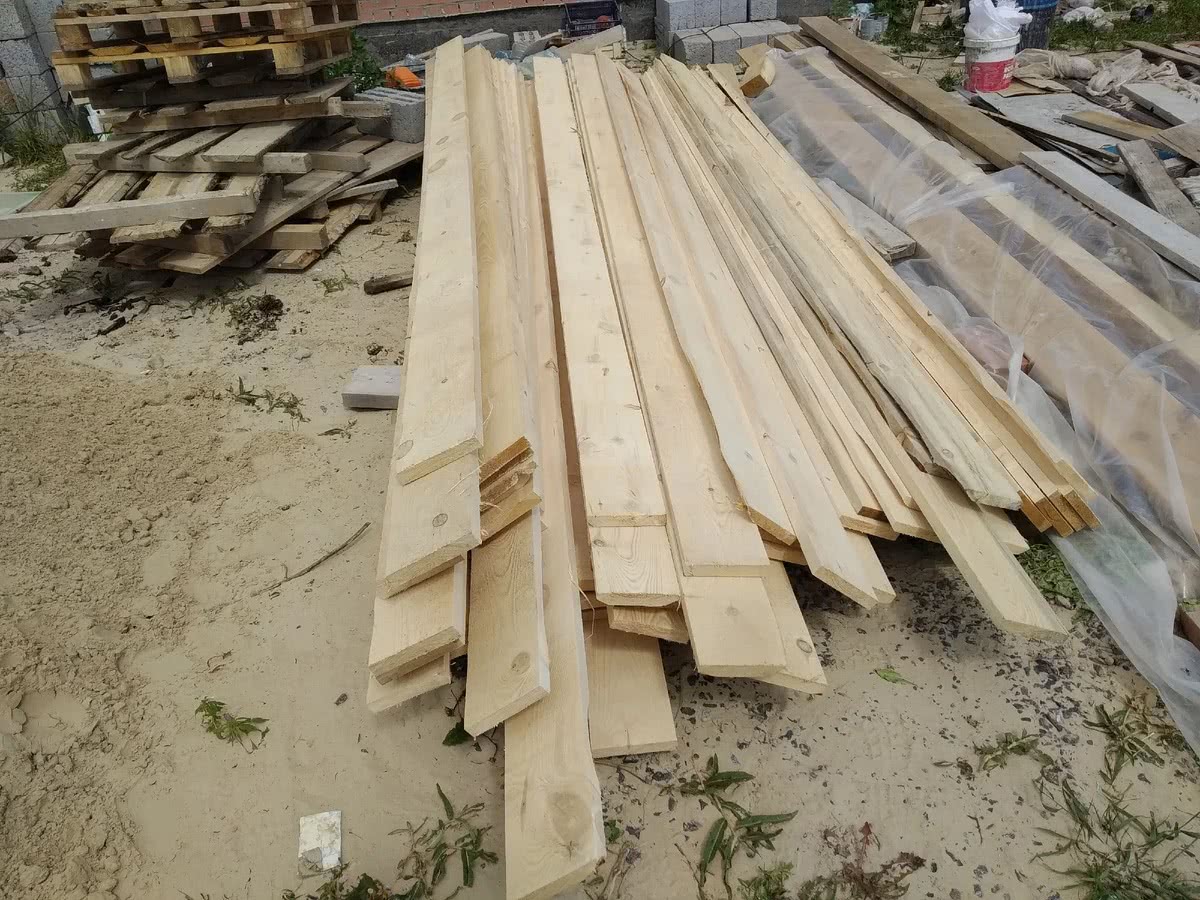

Для изготовления лежней используют брусья либо строительные доски, минимальная ширина которых 15 см, толщина – 5 см. Они монтируются по всему периметру и площади здания, фиксируются анкерами.

Порядок монтажа лежней:

  • Доски (бруски) укладывают на фундамент, лишние части обрезают и временно убирают для выполнения подготовительных работ;
  • Определяют точки для болтовых соединений;
  • В бетонной ленте делают отверстия;
  • Укладывают гидроизоляционный материал;
  • Укладывают доски (бруски), фиксируют анкерами;
  • Строительным уровнем проверяют ровность укладки элементов конструкции, горизонтальность полученной плоскости. При необходимости с помощью дополнительных подкладок устраняют неровности.

Монтаж опорных балок

В качестве опорных элементов конструкции половых оснований используют деревянные балки, установка которых осуществляется в такой последовательности:

  • Еще на этапе проектирования дома, в т.ч. перекрытий, на чертежах отмечают точки монтажа опорных балок с указанием расчетной высоты данных элементов. По этим точкам опоры устанавливают по периметру каркасной конструкции, а между ними натягивают веревку. Так проверяют правильность установки балок;
  • Далее между опорами монтируют горизонтальные брусья сечением 10х10 см, под которые предварительно укладывают гидроизоляционный материал. Опоры фиксируют к балкам гвоздями.

Монтаж опорных стоек выполняется нижним концом в специально подготовленные «карманы» на нижней обвязке. Для фиксации верхней части элементов конструкции используют специальные вкладыши. Если балка немного длиннее расчетной высоты, ее обрезают до требуемого уровня. Для более надежной фиксации и увеличения жесткости конструкции дополнительно используют деревянные укосины. К лежням балки крепят с помощью специальных рифленых гвоздей.

Выполнение обвязки

После установки опорных стоек каркасного здания выполняется верхняя обвязка. В качестве расходного материала применяется строительная доска толщиной 5 см. Ширина стройматериала зависит от используемого утеплителя и нагрузки, создаваемой на конструкцию.

Последовательность выполнения обвязки:

  • Укладка досок параллельно балкам по всему периметру постройки. Пиломатериал укладывают торцом, фиксируют через каждые 20 см гвоздями;
  • В процессе монтажа сразу отмечают места для монтажа лаг (40 см от углового бруса обвязки);
  • Предварительно обрезанные лаги крепят к обвязке, лежням и балкам.

Утепление полового основания

Устройство пола в каркасном доме требует обязательного утепления. Многие для этой цели используют минеральную вату, которая требует дополнительной защиты от влаги. Поэтому в пирог перекрытия обязательно должна входить гидро- и пароизоляция.

Пароизоляционная пленка укладывается поперек лаг с небольшим провисанием материала. Все стыки проклеивают скотчем, саму пленку фиксируют степлером к деревянным элементам конструкции.

Утеплительный материал кладут между лагами достаточно плотно, чтобы на стыках не было щелей. Поверх утеплителя укладывается гидроизоляционная пленка и монтируется черновой пол.

Какой стороной класть (укладывать) пароизоляцию?

А вы берите обычную пароизоляционную пленку, тогда и не сторону не нужно будет смотреть. Но если уже взяли специализированную паропленку, то смотрите в инструкцию. там ВСЁ написано. Просто не ленитесь или строителей заставьте.

Кроме производителя как правильно класть пароизоляцию его производства никто не знает, к каждого из них свои пометки. Но логично, чтобы часть с его брендом была внутри и мы ее видели, они же для нас старались!

У Изоспана-Б все просто. Шероховатая поверхность внутри, на ней остается влага, гладкая сторона этой паропленки ставится к утеплителю.

На этом вопросы о том, как укладывать пароизоляцию заканчиваются. Вы можете залезть на сайт производителя пароизоляционной пленки и посмотреть там точные сведения, например на сайт Ютафола (у изоспана нет нормального сайта).

Пароизоляция стен каркасного дома

Не стоит путать гидро- и пароизоляционные мембраны. Первая более толстая и плотная. Она предназначена не только для ограждения от внешней атмосферной влаги, но и для защиты от ветра и сквозняков. Задача же парозащитной пленки – не допустить контакта защищаемого элемента или материала с влагой, содержащейся во внутренней атмосфере дома.

Впрочем, для целей пароизоляции можно использовать и более плотную полипропиленовую пленку. Просто она дороже и эта переплата себя вряд ли когда-нибудь оправдает (ведь пароизоляции не нужно противостоять ветровой нагрузке и сквознякам). Выбор материала здесь зависит исключительно от финансов.

Пароизоляция потолка мансарды

Виды перекрытий

По видам перекрытия подразделяют:

  • На межэтажном пространстве;
  • На конструктиве пола;
  • В чердачных помещениях;

Каждый тип имеет свое назначение и особенности конструкции.

Межэтажные перекрытия

В любом из домов, промежуточные перекрытия – пол и, одновременно – потолок. Об этом говорит их расположение – между первым и вторым этажами. Нагрузка двойная, значит такой же должна быть и прочность.

Строительные стандарты и нормативы стабильности требуют, чтобы межэтажные конструкции выдерживали нагрузку в 130 кг/м кв сверх предельной. При соблюдении этих нормативов, происходит гашение вибраций. При этом, шумоизоляция межэтажных конструкций должна быть полной.

Соблюдение этого требования необходимо, чтобы без опасений использовать сыпучие материалы, которые эффективно поглощают любые механические колебания, в качестве наполнителя. Необходимо усилить лаги для крепления внутренних стен.

Перекрытия для пола

Крайне важно, чтобы они обладали высокими звукоизоляционными и теплоизоляционными свойствами и выдерживали серьезные нагрузки. Неправильный монтаж перекрытий может быть причиной повышенной влажности в деревянном здании

Поэтому при выполнении работ нужно позаботиться о правильной вентиляции подвала и цокольного этажа.

Перекрытия чердачных помещений

При планировании жилого помещения с отоплением на чердаке, применение пароизоляционного слоя – обязательное условие. Пароизоляция закладывается между черновой и чистовой обшивкой.

Если чердак нежилой и отопление его не предусматривается, достаточно будет теплоизоляции усиленной прослойки. Отличным вариантом утеплителя для чердачных перегородок станет строительная вата на минеральной основе, которая является и шумоизолятором, так как поглощает ударные и воздушные шумы.

Выбор материалов

Утепление перекрытий по деревянным балкам можно выполнить любым из видов теплоизолирующих материалов:

  1. Насыпной (шлак, керамзитовый гравий).
  2. Монолитной укладки (легкие бетоны – керамзитобетон, газобетон и т. д., пены).
  3. Плитные (плиты и маты из различных материалов минерального и синтетического происхождения – из пористого бетона «Велит», минераловатные, пеностекло, пенополистирол).
  4. Пленочные.

Для того, чтобы выбрать утеплитель, надо анализировать их теплоизолирующие свойства, объемный вес и несущую конструкцию самого строения.

Как правило, насыпные и монолитные утеплители при высокой теплопроводности обладают внушительным весом и, для обеспечения, требуемого нормами сопротивления теплопередаче наружных ограждающих конструкций, потребуется толщина, например, засыпки керамзитобетоном 0,5 м при минимальном объемном весе материала 200 кг/м3, что деревянные балки могут не выдержать. Эти утеплители чаще выбирают для межэтажных перекрытий по бетонным плитам в домах из кирпича.

Материалы, пользующиеся наибольшим спросом при утеплении – минераловатные плиты (из каменной, базальтовой или стекловаты) и пенополистирол. У этих материалов отличные характеристики:

  • показатели теплопроводности от 0,33 до 0, 42 Вт/(м×К);
  • малый объемный вес – от 10 кг/м3;
  • низкое водопоглощение;
  • высокая паропроницаемость;
  • плотность на сжатие от 70 кПа.

Эти показатели говорят о следующем:

  • утепление межэтажного перекрытия по деревянным балкам не потребует толстого слоя теплоизоляционного материала;
  • несущие конструкции не будут перегружены;
  • утеплитель при наличии должной паро- и гидроизоляции не будет аккумулировать влагу, а, значит, прослужит долго и будет
  • сохранять комфортные условия в доме;
  • при ремонте не разрушится от тяжести человека.

Не менее важен для долговечности конструкции выбор пароизоляционных материалов. На строительных рынках их предлагают значительное количество. Перед покупкой необходимо выяснить, как этот материал работает, а в случае многослойных мембран – какой стороной она должна прилегать к утеплителю.
