Какие функции выполняют ревизионные люки?
Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.
Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

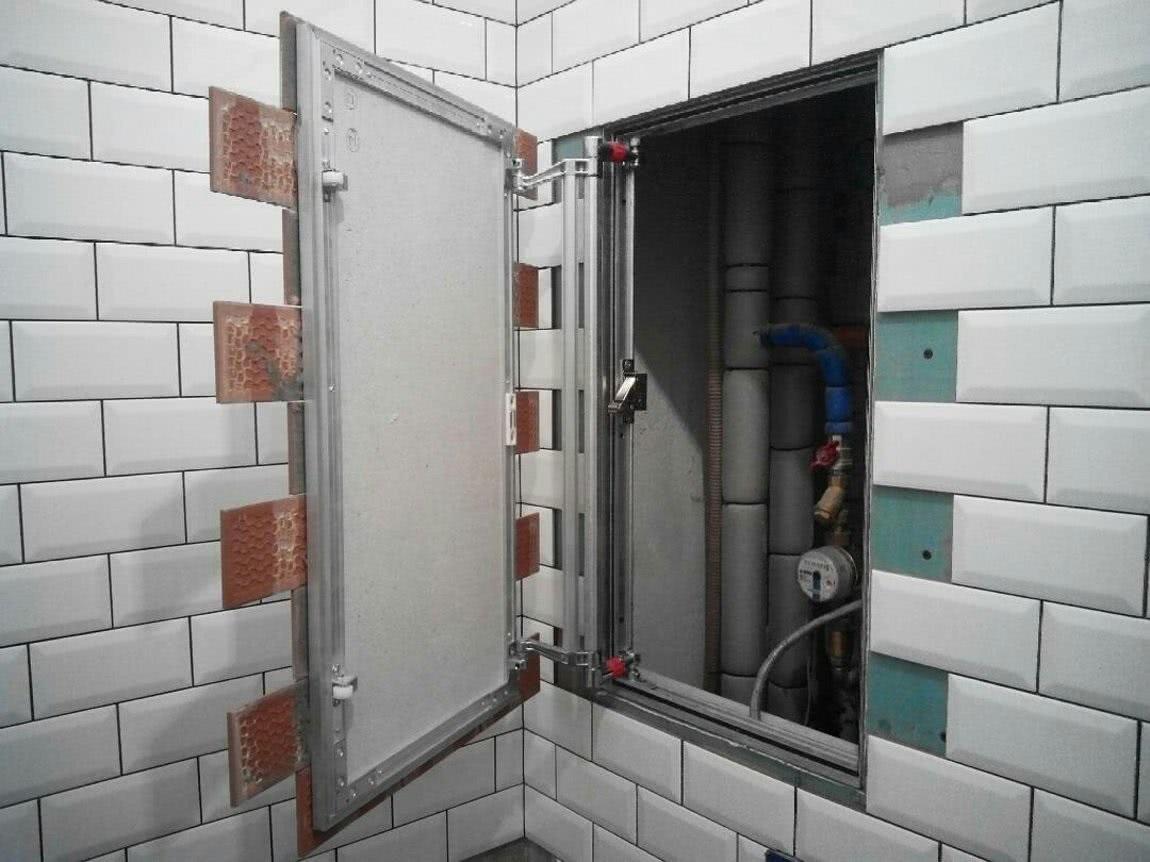

Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками
Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.
Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.
Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь
Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.
Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.
Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур
Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.
Какие функции выполняют ревизионные люки?
Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.
Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.
Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками
Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями. Конструкции не выделяются на фоне стен, поэтому их называют невидимками.
Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь
Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной. Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.
Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур
Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.
Ревизионные люки под покраску
Кроме облицовки плиткой возможна и покраска стен либо поклейка на них обоев в помещениях, где нужен доступ к сантехническим трубам. В таком случае стоит рассматривать ревизионные люки под покраску скрытого типа. Такие конструкции делят по назначению:
- Люки для стен;
- Потолочные;
- Напольные.
Классифицируются скрытые люки и по механизму: со съемной дверцей или на петлях.
Люк ревизионный под покраску поверхности
Все «окрасочные» люки изготавливают из алюминия, чтобы после нанесения декоративного материала, устройство не поржавело. Дверца изготавливается из влагостойкого ГКЛ. В зависимости от сферы и места применения, кроме стандартного образца могут быть в других вариациях:
- С защитой против пожаров;
- Воздухонепроницаемые;
- С защитой от влаги.
Оптимальными условиями для установки таких люков считают стены или перегородки из гипсокартона, навесные потолки, хотя возможен монтаж и в кирпичные, деревянные и бетонные стены. Конструктивная особенность – отсутствие каких-либо ручек или запирающих устройств. Открывание производится за счет нажимного механизма, а запирание посредством специальных защелок.
Монтаж системы своими руками:
https://youtube.com/watch?v=B02fMSOk5QI
Модели бывают усиленные – со страховочным тросиком. Дверцы – съемные и несъемные, их можно обшить по периметру специальным уплотнителем из резины. Что касается размеров таких конструкций, то они варьируются от 20х20 см до 1х1,5 м. При монтаже можно выбрать тип открывания: левое или правое.
Производители смотровых люков
Смотровой люк Revizor
Наиболее популярной моделью на рынке является нажимной люк «АлюКлик» от компании Ревизор. Изделие имеет сплошной алюминиевый корпус, который оборудован стальными ребрами жесткости впрессованными в конструкцию. Преимущества люка заключаются в том, что его крышка выполнена из влагостойкого гипсокартона, что позволяет декорировать её облицовочным материалом самой ванной комнаты и таким образом максимально скрыть местоположение изделия.
Изделие имеет большой диапазон размеров, начиная от лючка 20х30 см и заканчивая просторными люками с размерами 60х120 см. Механизм выполнен из высокопрочной стали в расширенными возможностями регулировки и подгонки дверцы как во время установки люка, так и в процессе его использования в дальнейшем.
Ролики не только обеспечивают плотность прилегания и функцию замка, но так же и способствуют автоматическому открытию дверцы. Для открытия люка достаточно нажать на поверхность двери.
Смотровой люк Элемент
Люки Элемент пользуются широким спросом, поскольку являются надёжным и недорогим способом скрыть место разводки и управления коммуникациями. Изделие так же относится к разряду нажимных и предназначено для установки под облицовку керамической плиткой или любым другим материалом. Модель так же имеет наружную крышку из гипсокартона.
Отличительной особенностью модели Элемент является отсутствие сложных механизмов закрывания. Дверцу люка можно открыть, а затем полностью снять для более комфортного доступа к сантехнике. После проведения сервисного обслуживания, крышка устанавливается на место в течении нескольких секунд без особых усилий. Более детально устройство люка показано на рисунке.
Оба люка имеют разные области применения. Если в вашей ванной комнате недостаточно места для полного открытия дверцы люка Revizor, то вам идеально подойдёт модель Элемент. Если же пространство позволяет, то лучше установить модель компании Revizor, так как этот люк более комфортный в эксплуатации.
https://youtube.com/watch?v=5isoUU4ciqc
Источники
http://vannayasovety.ru/napolnye-pokrytija/lyuki-pod-plitku-razmery.html
Люки для ванной комнаты под плитку – размеры, разновидности и применение
https://dizain-vannoy.ru/remont/obzor-rynka-lyukov-dlya-santexnicheskix-korobov.html
Нюансы выбора правильного люка
При выборе размера ориентируются на такие параметры:
Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)
Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.
Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.
Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.
Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно
Есть множество производителей ревизионных люков, продукция которых достойна внимания.
В тройку лучших неизменно входят такие торговые марки:
- «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
- «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
- «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.
Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель
Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой
Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.
Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию
Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.
Во втором случае в комплект дополнительно входят ручки-присоски.
Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа
Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.
Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.
Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты
Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.
Нюансы установки невидимого смотрового люка
Чтобы выполнить правильную установку невидимого смотрового люка, надобно правильно выполнить все этапы облицовки, которые обладают индивидуальными нюансами:
- стену и дверь люка обязательно обработать грунтовкой;
- для предотвращения провисания в дальнейшем, на дверь вешают вес, который равен облицовке;
- нажимной механизм заблокировать скобами, идущими в комплекте;
- плитка клеится сверху при помощи цементного клея или жидких гвоздей;
- выступ плитки не должен превышать пятьдесят миллиметров;
- клей, попавший в щель, сразу убирается.
Для надежной фиксации материала на поверхности ее покрывают специальной гипсокартонной пластиной.
Выбор люка невидимки под плитку
Самый важный этап — это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.
Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально. Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1
Рис.1. Раскладка плитки на дверце люка
В моем случае плитка выступает слева и справа всего на 25 мм, сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.
Обзор производителей скрытых люков под плитку
Российская производственная компания Хаммер – более 10 лет специализируется на изготовлении и поставке люков для стен, подвалов, потолков. Модели этого производителя имеют широкий размерный ряд. Вся продукция соответствует международным стандартам качества. На данный момент, кроме ревизионных люков под покраску, фирма выпускает 2 известные модели, предусматривающие отделку плиткой: «Зевс» и «Слава».
“Зевс”
Нажимного типа изделие обладает высокой прочностью, благодаря усилению конструкции добавочными ребрами жесткости (модели предназначены для проемов до 1600х1600 миллиметров, а толщина облицовочного материала при этом имеет допустимое значение до 15 миллиметров);
“Слава”
Люки с нажимным механизмом открытия, очень удобные в монтаже и эксплуатации изделия, характеризующиеся долгим сроком службы и умеренной ценой. Система соединений и шарниров люков позволяет не использовать для открытия дверцы ручки (присоски) – достаточно просто нажать на место, где расположены защелкивающиеся механизмы, при этом совмещение рамы и двери осуществляется автоматически. Изделия модели «Слава» допускается устанавливать на любую поверхность, дополнительный изоляционный слой крышки защищает скрытые коммуникации от попадания влаги. Крепить на люк можно материал, размер которого больше дверцы, что позволяет исключить дополнительную работу по обрезке плитки.
Государственная компания «Колизей Технологий» – производство широкого ассортимента люков Ревизор разнообразных конструкций: можно использовать под обои, покраску, плитку и другие материалы. Компанией изготавливаются изделия для потолков, полов, стен, подвалов, выпускаются ревизионные люки из алюминия, стали, полимерных материалов. Металлические участки обработаны специальными составами, обладающими антикоррозийными свойствами.
Все выпускаемые люки проходят трехуровневую систему контроля качества:
- люки Ревизор под обои (покраску) – применяются для монтажа на стены или потолок, механизм открытия –нажимной;
- напольные люки Ревизор – предназначены для использования в жилых помещениях, имеют безопасную и надежную конструкцию;
- люки АлюКлик, Т-34 (под плитку) – имеют различные механизмы открывания, предназначены для помещений с различной планировкой и предусматривают отделку облицовочными материалами.
Компания «ПРАКТИКА-юг» – выпуск и проектирование напольных и настенных высококачественных изделий, изготовленных из алюминиевого профиля, с узлами регулировки дверцы c фторопластовыми подшипниками, что исключает закисливание подвижных узлов. Продукция компании аттестована по высшей категории качества.
Как облицовывать стену с установленным люком?
сделайте предварительную раскладку плитки, принимая во внимание расположение ревизионного окна, отметьте линии на полу или стенах отбивочным шнуром; начинайте работу с приклеивания облицовочного материала на дверку, затем продвигайтесь в стороны от люка; дождитесь полного высыхания клеящего состава, произведите затирку швов между дверцей и стеной (полом) и по всей остальной поверхности
ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены
Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать. ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены
Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать
ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены. Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать
Если вы не новичок в строительном деле и умеете выполнять облицовку стен, самостоятельно оборудовать внутренний шкаф в ванной комнате и установить ревизионный люк не составит для вас никаких трудностей.
Самодельные люки для ванной
Существует большое количество вариантов самодельных люков, мы остановимся на двух самых простых и удачных. Единственное ограничение к таким люкам – отверстие для ревизии не может превышать размеры одной керамической плитки. Но в большинстве случаев этого вполне достаточно для отключения инженерных систем и простых ревизий их состояния.
Люк на магнитах
Магниты для кафеля
Такой люк можно делать как для гипсокартонной обшивки, так и для кладочных материалов. Правда, в кладочные материалы придется вмуровать металлические пластины для магнитов. Разметка положения люка традиционная, останавливаться на ней нет смысла. Во время кладки отверстие под люк оставьте незаделанным. В этом месте плитку можно временно прикрепить двусторонним скотчем, за счет этого приема облегчится кадка стены.
Шаг 1. Если по сторонам отверстия под люк видны металлические профили – отлично, если их не видно, то следует установить специальные. По всему периметру нет надобности, достаточно два вертикальных или горизонтальных. Какой вариант выбирать зависит от расположения профилей существующего металлического каркаса.
Шаг 2. В размер плитки или немного меньше вырежьте кусок гипсокартонной плиты.
Шаг 3. Загрунтуйте поверхность гипсокартона с двух сторон, дайте время для высыхания. После высыхания с одной стороны жидкими гвоздями приклейте керамическую плитку, а с другой стороны магниты. Купить их можно в магазине, подбирайте магниты по толщине. Общая толщина съемной плитки должна быть такой, чтобы ее поверхность располагалась в одной плоскости с поверхностью отделанной стены.
Шаг 4. Вставьте плитку в подготовленное отверстие, при помощи магнитов она зафиксируется.
Привинчиваем сначала магниты к рамке на расстоянии, позволяющем плитке встать на место, плюс небольшой запас
Крепим к магнитам пластины, которые будут держаться на плитке
После этого наносим плиточный клей на пластины и на весь периметр, заклеенный скотчем
Важно рассчитать клей так, чтобы он не попал на незащищённые участки короба
Теперь устанавливаем плитку на место
Крепим плитку, фиксируем малярным скотчем
Снимаем малярный скотч, открываем плитку (через 6 часов)
Видео про съемную плитку на магнитах ниже.
Далее шов заделывается силиконом в цвет затирки, после затвердевания разрезается. На этом работы закончены, все делается быстро и очень дешево. Плитка может выниматься/вставляться неограниченное количество раз.
Чтобы открыть люк, нужно поддеть плитку любым крючком
Здесь показаны магниты. В этом примере мастер прикрепил их непосредственно на загрунтованную поверхность плитки
Для приклеивания применялся клей для керамики и фарфора
Люк на клею
Такие люки рекомендуется устанавливать для ревизии сифона ванной. Если монтаж ванны сделан правильно, то пользоваться люком не придется. Для очистки слива от отложений жира имеются очень эффективные химические средства, а механические загрязнения становятся проблемой очень редко. В случае крайней необходимости для очистки сифона можно пользоваться резиновым вантузом.
Предварительно сделанное отверстие под люк должно быть на 1–2 см меньше размеров плитки.
Ревизионное отверстие на фото
Облицовка экрана плиткой
При необходимости режем плитку
Процесс облицовки экрана
Она в нескольких местах намазывается клеем или силиконом, количество точек не боле двух на одну строну, размер примерно 1 см2. Этого достаточно для относительно надежной фиксации, одновременно, не составит большого труда достать плитку для открытия люка.
Швы можно затирать или заделывать силиконом
Во время демонтажа плитки нужно силикон по всему периметру срезать, плитку осторожно поддевать тонкой металлической пластинкой или ножом. Чтобы не повредилась рядом установленная плитка, между ней и металлическим предметом подкладывайте кусок картона или ткани
Люк-невидимка. Плитка, зафиксированная клеем
Особенности установки
При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:
- положение на фальш-панели, коробе, экране под ванной;
- размер плитки, схему ее раскладки на стене;
- способ и сторону открывания;
- вес облицовки, регулярность использования люка.
При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.
Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:
- разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
- подрезка по бокам, сверху, снизу менее 1/3 плитки.
Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.
Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются
Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.
https://youtube.com/watch?v=92hygU00uQs
Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.
Какая петля лучше: стальная или алюминиевая
Достаточно часто покупатели спорят между собой о том, какой материал петли лучше – алюминий или сталь. Для получения максимально развернутого ответа было проведено тестирование продукции от четырех популярных производителей. Проверке подвергалась максимальная нагрузка, с которой справится петля люка в случае равномерного увеличения нагрузки на открытую дверцу.
Оказалось, что алюминиевый сплав треснул при нагрузке 600 килограмм, а петли из стали согнулись до такой степени, что их невозможно было выпрямить, дабы закрыть люк. Можем сделать вывод о том, что нет разницы между типом материала – все зависит от предпочтений покупателя.
Выводы
1. Если Вы подобрали плитку и определились с ревизионным проемом, выбирайте алюминиевые Revizor с легким корпусом и стальными петлями. Готовые люки из стали сохранят Ваш бюджет без потери в качестве конструкции.
2. Если Вы собираетесь устроить доступ к скрытым инженерным коммуникациям в последнюю очередь, когда осталась лишь дыра в облицованном коробе, лучше выбрать стальной Шаркон под индивидуальные размеры ревизионной ниши.
