Введение
Настоящий Свод правил содержит рекомендации по проектированию и строительству быстровозводимых одноквартирных домов с несущими стенами каркасно-обшивной конструкции (с деревянным каркасом). Конструктивные решения таких домов позволяют при высокой энергоэффективности домов создать комфортную внутреннюю среду и обеспечить достаточную долговечность конструкций, технологичность строительства и относительно невысокую стоимость.
Преимущественная область применения данной системы – отдельно стоящие или пристроенные друг к другу одноквартирные дома высотой 2 -3 этажа без подвала или с отапливаемым подвалом.
Высокая энергоэффективность домов достигается за счет использования эффективных теплоизоляционных материалов и обеспечения надежной изоляции ограждающих конструкций от проникновения влаги и наружного воздуха. В домах преимущественно применяются системы воздушного отопления, совмещенные с системой механической вентиляции; возможно также применение систем водяного отопления и механической вентиляции. Дополнительная экономия тепловой энергии в процессе эксплуатации этих систем достигается за счет использования рециркуляции воздуха и утилизации теплоты в них.
Защита ограждающих конструкций от паропроницания обеспечивает возможность долговечной работы деревянных элементов конструкций без применения специальных мер по их защите от гниения.
Дома данной конструкции широко применяются для индивидуального жилищного строительства в Канаде, США, Великобритании, Японии и в последние годы получили распространение в различных регионах Российской Федерации.
Настоящий Свод правил разработан на основе Национальных норм по жилищному строительству Канады (National Housing Code of Canada 1998 and Illustrated Guide) с учетом условий строительства на территории Российской Федерации и действующих российских нормативных документов. Положения настоящего Свода правил установлены с целью обеспечения соответствия строящихся домов обязательным требованиям СНиП 31-02.
Издание настоящего Свода правил не означает, что каркасные одноквартирные дома должны строиться только такой конструкции. Решение вопроса о применении данного документа при проектировании и строительстве конкретных домов относится к компетенции заказчика, проектной или строительной организации. Однако если такое решение принято, все положения документа необходимо применять комплексно, в полном объеме как обязательные для всех участников строительства домов.
В разработке настоящего Свода правил приняли участие: Л.С. Васильева, С.Н. Нерсесов, канд. техн. наук, А.В. Цареградский, Л.С. Экслер (ФГУП ЦНС); С.А. Белоусов, М.К. Ефимов (Межрегиональный центр обучения и качества легкокаркасного домостроения); В.П. Бовбель, В.А. Глухарев, Н.Н. Поляков, О.Н. Сильницкая, С.Ю. Сопоцько, Н.В. Шведов, Н.А. Шишов (Управление технормирования Госстроя России); Л.А. Викторова, канд. арх., Д.М. Лаковский (Федеральный НТЦ Стройсертификации) В.Н. Зигерн-Корн, канд. техн. наук (ЦНИИСК им. Кучеренко); В.Е. Татаров (ГУГПС МВД России); Т.Н. Скворцов (ООО «КНАУФ-Сервис»).
Компьютерная графика – Г.С. Лежава (МАрхИ).
Проведение инженерных коммуникаций
На заключительном этапе строительства устанавливаются инженерные коммуникации – электричество, системы обогрева, водоснабжения, вентиляции и канализации. Эти работы тоже подчинены определенным строительным нормам, довольно жестким.
Кроме того, конструкция «каркасного пирога» предопределяет особые требования к отопительным системам и вентиляции: строение каркасного дома в виде «дома-термоса» предполагает существенную изоляцию внутренней части дома от окружающего пространства. Оболочка каркасного дома плохо пропускает воздух и водяные пары и, соответственно требует принудительной вентиляции.
СНиП 31-105-2002 – о каркасных энергоэффективных домах
СНиП носит рекомендательный характер, включает в себя выдержки из других нормативных документов с отсылкой к полному тексту. Разработан на основе соответствующих правил строительства, действующих в Канаде. Адаптирован под российские климатические условия и отечественный рынок материалов.
Документ применяют при возведении одноквартирных домов (2-3 этажа) с деревянным каркасом, а также с отапливаемым подвалом или без него.
В тексте СНиПа для каркасных домов освещены следующие вопросы:
- общие положения, которые касаются проектирования каркасных домов, требований к используемым материалам, организации строительства (от рытья котлована до благоустройства территории), контроля за строительством;

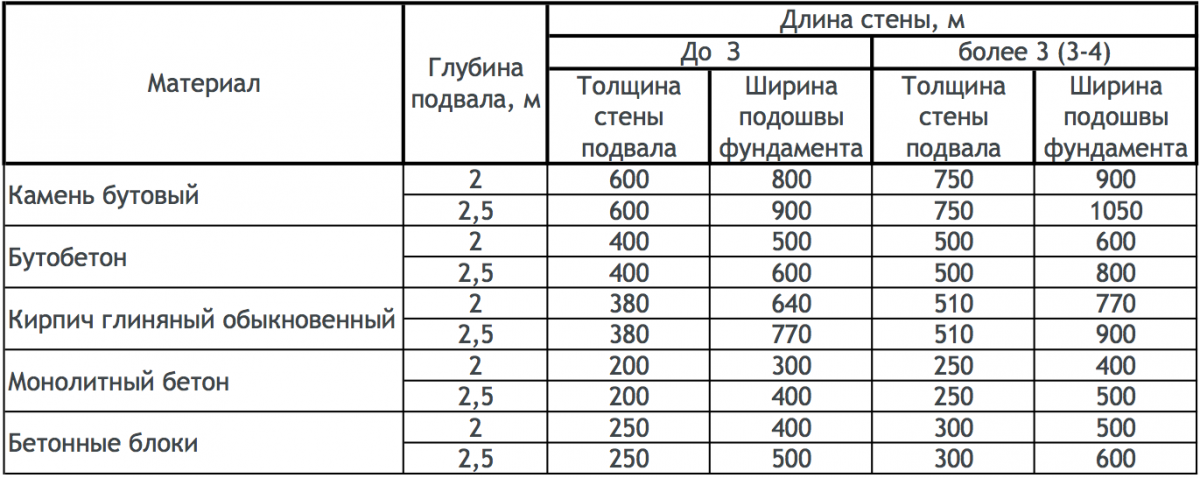

- требования к устройству фундаментов, подвалов и полов по грунту;
- требования к устройству, прочности, долговечности перекрытий и классу их пожарной безопасности – рассмотрены особенности отдельных узловых соединений, типы используемых материалов;
- устройство и звукоизоляция стен каркасного дома;
- устройство крыши с учетом требований к ее вентиляции, защите от влаги и пара, сопротивлению теплопередаче;
- особенности теплоизоляции каркасного дома;
- требования к наружной отделке строения;
- варианты оформления оконных и дверных проемов с учетом противопожарных требований, обеспечения освещенности помещений;
- монтаж инженерных систем.
Также СНиП по каркасному домостроению содержит Приложения со ссылками на другие нормативные документы, таблицами и примечаниями к ним.
Предисловие
1. Разработан Федеральным государственным унитарным предприятием «Центр методологии нормирования и стандартизации в строительстве» (ФГУП ЦНС) Госстроя России и Межрегиональным центром обучения и качества легкокаркасного домостроения при участии группы специалистов научно-исследовательских и проектных организаций в области строительства
Согласован:
Главным управлением Государственной противопожарной службы МВД России (письмо № 20/2.2/4762 от 28.12.2001);
Департаментом Госсанэпиднадзора Минздрава России (письмо № 1100/553-2-111 от 06.02.2002);
Департаментом государственного энергетического надзора и энергосбережения Министерства энергетики Российской Федерации (письмо № 32-01-07/33 от 20.03.2002)
2. Внесен Управлением стандартизации, технического нормирования и сертификации Госстроя России
3 Одобрен для применения Госстроем России постановлением № 6 от 14.02.2002
4 Разработан впервые
8.4 Устройство фронтонов (торцевых стен) и карнизов над ними в доме со скатной крышей
8.4.1 Шаги и сечения стоек каркаса фронтонов принимаются такими же, как для расположенной под ними наружной стены. Стойки устанавливаются на верхнюю обвязку наружной стены над ее стойками и крепятся так же, как эти стойки.
8.4.2 При устройстве отапливаемой мансарды наружная защитная обшивка и облицовка фронтонной стены выполняются по правилам разделов 9 и 10.
8.4.3 Во фронтонной стене в качестве верхней обвязки каркаса стены при карнизном свесе менее 300 мм используется крайнее стропило (рисунок 8-6), а при большем свесе – обвязочный брус того же сечения, что и стойки стены, устанавливаемый параллельно стропилам, но ниже их с таким расчетом, чтобы на них можно было опереть консольные балки, предусматриваемые в этом случае для крепления кровельного настила и подшивки карниза (рисунок 8-7).
8.4.4 В случаях, когда утепление фронтона не предусматривается, стойки каркаса фронтона допускается располагать длинной стороной сечения параллельно поверхности стены.
8.4.5 При устройстве карниза с выносом более 300 мм консольные балки, сечение которых принимается таким же, как сечение стропил, располагаются с шагом не более 600 мм и прибиваются в торец к крайнему стропилу и сверху – к обвязочному брусу стены. Между консольными балками по верху обвязочного бруса прибиваются вкладыши, а к торцам консольных балок – лобовая балка того же сечения, что и стропила.
8.4.6 При устройстве карниза с выносом менее 300 мм его несущая конструкция состоит из опорной доски толщиной не менее 19 мм, которая крепится гвоздями к стропилу через наружную обшивку фронтона, и лобовой доски того же сечения, которая крепится по концам к выпускам коньковой балки и карнизной обвязки стропил, а также брусков толщиной 38 мм, устанавливаемых между этими досками и прибиваемых к ним гвоздями.
8.4.7 Обшивка фронтона при устройстве карнизного свеса с выносом карниза менее 300 мм должна доводиться до верхней грани стропил, а при выносе карниза более 300 мм -до низа консольных балок.
8.4.8 После устройства кровельного настила и подшивки карниза к лобовой балке (8.4.5) или лобовой доске (8.4.6) прибивается лицевая карнизная доска в соответствии с 8.3.4.
8.4.9 Гвоздевые крепления элементов карнизов следует выполнять в соответствии с таблицей 8-5.
7.5 Обеспечение звукоизоляции
7.5.1 Выполнение требования СНиП 31-02 к индексу изоляции воздушного шума стеной, разделяющей жилые блоки в блокированном доме, обеспечивается при толщине кирпичной стены не менее 38 см, стены из бетонных блоков (из тяжелого бетона) — не менее 30 см. В каркасной стене, разделяющей жилые блоки в блокированном доме, для обеспечения требуемой звукоизоляции рекомендуется:
а) обшивку каркаса крепить к гибким стальным профилям (см. пример на рисунке 7-8);
б) заполнять герметиками места примыкания конструкций перекрытий к стене;
в) выполнять предусмотренные в разделе 13 меры по герметизации мест пропуска инженерных коммуникаций.
7.5.2 В случаях, когда заданием на проектирование в соответствии с требованиями заказчика предусматривается необходимость обеспечения звукоизоляции стен и перегородок внутри жилого блокад или отдельно стоящего дома, рекомендуется выбирать средства повышения индекса изоляции воздушного шума стеной или перегородкой с учетом ориентировочных данных, приведенных в таблице 7-6.
СП 64.13330.2017 Деревянные конструкции
Требования к материалам
Прочность древесины соответствующих сортов или классов прочности должна быть не ниже нормативных сопротивлений, приведенных в приложении В.
Классификация условий эксплуатации приведена в таблице 1, особенности их учета при проектировании и изготовлении конструкций — в таблице А.2 приложения А.
5.5 В конструкциях из цельной древесины, эксплуатируемых в условиях классов эксплуатации 2, 3 и 4, когда усушка древесины не вызывает расстройства или увеличения податливости соединений, допускается применять древесину с влажностью не более 40% при условии ее защиты от гниения.
Согласно таблицы А.2 приложения А, класс эксплуатации индивидуального жилого дома при нормальном режиме помещений относиться ко 2 классу эксплуатации.
Согласно таблицы А.2 приложения А, при сухом режиме помещений с относительной влажностью воздуха в отопительный сезон менее 40% — относиться к классу эксплуатации- 1а. Применение в данных условий клееных деревянных конструкций не допускается!
Требования к прогонам обрешеткам и настилам
9.15 Прогоны, обрешетки, настилы и другие изгибаемые элементы следует рассчитывать по двум предельным состояниям на прочность и прогиб. Значения максимальных прогибов, а для междуэтажных перекрытий и предельных физиологических прогибов, должны быть не выше указанных в СП 20.13330.
Приложение Д СП 20.13330.2016
Таблица Д.1
При сплошном настиле или при разреженном настиле с расстоянием между осями досок или брусков не более 150 мм нагрузку от сосредоточенного груза следует передавать на две доски или два бруска, а при расстоянии более 150 мм — на одну доску или брусок. При двойном настиле (рабочем и защитном, направленном под углом к рабочему) или сплошном листовом настиле (из фанеры, ОСП, LVL) сосредоточенный груз следует распределять на ширину 500 мм рабочего настила.
Конструкционные требования по обеспечению надежности деревянных конструкций
В тех случаях, когда древесина имеет повышенную начальную влажность и ее быстрое просыхание в конструкции затруднено, а также когда конструкционными мерами нельзя устранить постоянное или периодическое увлажнение древесины, следует применять химические меры защиты (консервирование, антисептирование, гидрофобизацию, нанесение влагозащитных покрытий и др.). Сказанное относится также к конструкциям из фанеры, LVL и других древесно-плитных материалов.
В плитах покрытия под кровлю из волнистых листов, профилированного металлического настила такие продухи не устраивают. Карнизный узел должен быть спроектирован таким образом, чтобы наружный воздух имел свободный доступ под кровельные листы. Не допускается закрывать снаружи подкровельное пространство от задувания снега с помощью гребенок без оставления продухов для вентиляции.
10.1 В случаях, предусмотренных противопожарными требованиями действующих нормативных документов, деревянные конструкции должны быть запроектированы и выполнены с пределом огнестойкости и показателем пожарной опасности, регламентируемыми этими требованиями. (Раздел 10 СП 64.13330.2017)
Постройка дома по всем требованиям
Постройка каркасных домов далеко не так проста как может показаться на первый взгляд. Не каждый может произвести сборку дома самостоятельно. Фирмы, оказывающие услуги по проектированию и строительству домов, имеющих каркасную основу, обычно строго соблюдают все нормативы и предписания как того требует закон. Когда соблюдаются все правила строительства при возведении каркасного дома, он получается надежным, прочным и имеющим продолжительный срок эксплуатации.
Даже небольшие отступления от нормативов могут повлечь непредсказуемые последствия. Любой человек может вспомнить как знакомые, родственники или соседи пытались построить дом самостоятельно, а через пару лет начинали все перестраивать заново либо производить капитальный ремонт.
Происходит это поскольку непрофессионалами допускается нарушение элементарных технических норм и требований. К примеру, даже если каркас дома возвели правильно и была выполнена качественная теплоизоляция, но были допущены ошибки, например, по определению точки росы, то это приведет к скорому разрушению конструкции.
Некоторые положения из СНИП
Объять необъятное – все правила строительства – не могут даже СНИПы. Поэтому в данной статье мы упомянем только некоторые очень важные нормы, касающиеся возведения каркасных домов.

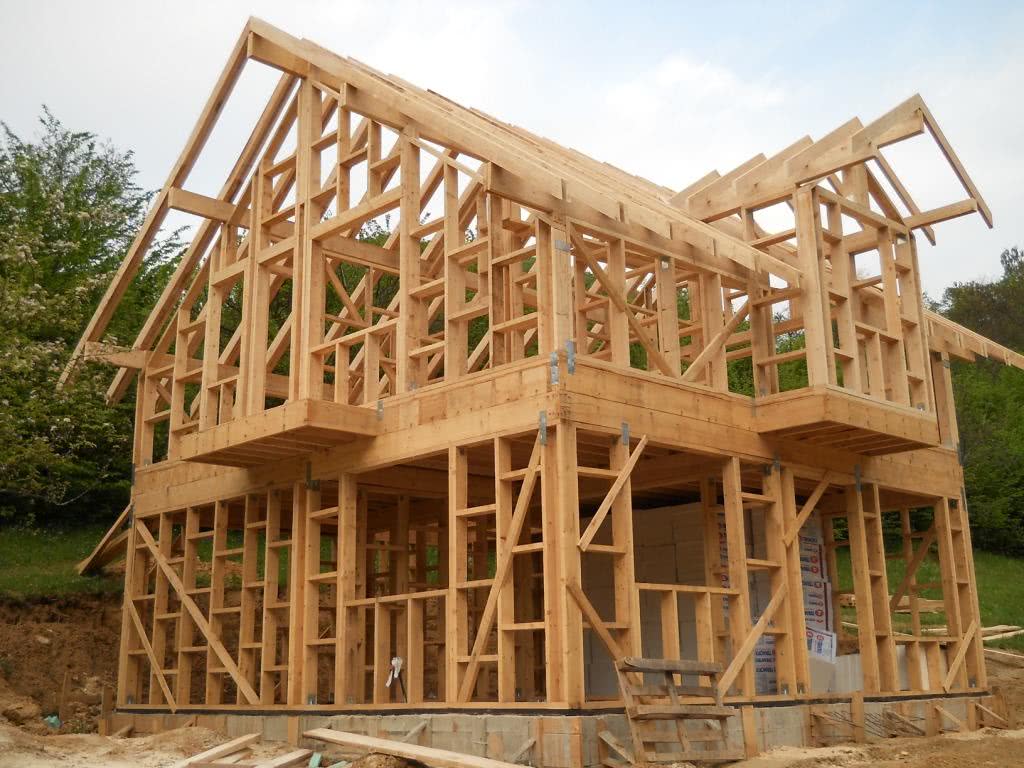

Каркасные дома выполнены зачастую из дерева. Строить деревянные здания нужно на расстоянии не менее 15 метров от соседнего дома, если он тоже деревянный и не менее 8 метров, если выполнен из кирпича или блоков.
Примерный план расположения домов на участках
Доски для ответственных каркасных узлов (верхняя и нижняя обвязка, стойки, балки перекрытий) должны имеет влажность не более 19%. Лучше приобретать доску после камерной сушки или выдерживать перед использованием в хорошо продуваемом стеллаже не менее 4 месяцев.
Для обеспечения жесткости каркаса необходимо применение укосин – дополнительных стоек, монтируемых заподлицо к стойкам каркаса.
Любой узел каркаса должен хорошо гидроизолироваться.
Большинство утеплителей требует установки пароизоляции – для отведения лишней влаги.
Все узла каркаса должны иметь минимум стыков между собой – чтобы не допускать создания «мостиков холода». Несмотря на проектируемую стойкость, щели в процессе эксплуатации каркасного дома неизбежно расширяются. Поэтому их нужно тщательно заделывать герметиком уже на начальном этапе строительства.
Очень важно правильно выбирать и использовать крепежный материал. Для каркаса лучше использовать соединения гвоздями, а для облицовочного материала и обрешеток, где велики нагрузки «на разрыв» – саморезами
Другие нормативные документы по строительству каркасных домов
Для возведения каркасных домов немаловажное значение имеют узкоспециальные СНиПы и ГОСТы. Они регламентируют порядок работы на определенном этапе строительства
Основные ГОСТы
ГОСТ – это внутригосударственный документ, устанавливающий определенные требования к качеству некоторых товаров, услуг или работ. Однако если соответствующие стандарты принимают несколько государств, они становятся межгосударственными.
В Российской Федерации при возведении каркасных домов опираются на Межгосударственный стандарт о надежности строительных конструкций и оснований (ГОСТ 27751-2014). Он раскрывает основные понятия, применяемые в этой сфере. Это «надежность строительного объекта», «несущая способность», «нагрузки» и многие другие. Некоторым из них посвящены целые разделы.
Что касается требований к используемым в каркасном домостроении материалам, то они содержатся в большом количестве документов. Некоторые из них:
- ГОСТ 3916.1-96 и 3916.2-96 – о фанере с наружным слоем из шпона лиственных и хвойных пород;
- ГОСТ 8486-86Е – о пиломатериалах из хвойных пород деревьев;
- ГОСТ 10632-89 – о ДСП (древесностружечных плитах);
- ГОСТ 4028-63 – о конструкции и размерах строительных гвоздей;
- ГОСТ 16381-77 – о строительных теплоизоляционных материалах.
Обратите внимание! Подавляющее большинство положений, содержащихся в ГОСТах, относится к производителям товаров. При этом информация важна и для конечного потребителя, так как помогает ориентироваться в классификациях строительных материалов, выбирать для каркасного дома только самые качественные из них
Профильные СП и СНиПы по каркасным домам
Для строительства каркасного жилого дома СНиПы (в актуализированной редакции — СП) играют большую роль, так как содержат подробные рекомендации по каждому из этапов работы.
Так, СП 22.13330.2010 рассматривает проектирование оснований дома с учетом пролегания подземных вод, потенциальных нагрузок. Он также содержит формулы для расчета глубины заложения фундамента, особенности его возведения на различных грунтах.
В СП 31-106-2002 содержатся рекомендации по прокладке инженерных систем в одноквартирных жилых домах. Это тепло- и водоснабжение, канализация, газо- и электроснабжение, отопление, вентиляция. В тексте есть рекомендации не только по проведению монтажных работ, но и по выбору соответствующего оборудования.
Отношение к сфере каркасного домостроения в России имеет большое количество профильных СНиПов. Некоторые из них:
- СНиП 3.03.01-87 (СП 70.13330.2011) – здесь целый раздел посвящен монтажу деревянных несущих и ограждающих конструкций;
- СНиП II-25-80 (СП 64.13330.2010) – о материалах для деревянных конструкций, требованиях к ним и классификации;
- СНиП II-26-76 (СП 17.13330.2010) – документом руководствуются при укладке рулонной, мастичной кровли;
- СНиП 2.03.11-85 (СП 28.13330.2012) – в документе содержатся рекомендации по защите металлических, деревянных, каменных и бетонных конструкций от воздействия агрессивных средств.
Чтобы грамотно работать с действующими СНиПами, ГОСТами и СП, недостаточно просто читать тексты документов. Для реализации содержащихся в них положений нужен определенный опыт, поэтому строительство каркасных домов лучше поручить специалистам. Сэкономить на их услугах можно, получая консультации по определенным вопросам.
https://youtube.com/watch?v=nrWMsBEi82w
7.4 Требования к противопожарным стенам
7.4.1 Противопожарные стены, разделяющие блокированный дом на пожарные отсеки и на жилые блоки, должны удовлетворять требованиям 5.13 СНиП 21-01 и 6.10 СНиП 31-02.
7.4.2 При каменных стенах выполнение требования 7.4.1 достигается за счет того, что прогоны или балки перекрытия, опирающиеся с обеих сторон на стену, не соединяются между собой. По их концам должны устраиваться скосы, предотвращающие разрушение стены при обрушении балок или прогонов (рисунок 7-5).
В местах опирания балок или прогонов на противопожарные стены из бетона или каменной кладки в этих стенах допускается предусматривать гнезда. Размер сечения стены в месте гнезда должен быть не менее 120 мм для стены 1-го типа и 60 мм для стены 2-го типа.
7.4.3 В каркасных стенах выполнение требования 7.4.1 достигается устройством сдвоенного каркаса стен и размещением между каркасами смежных блоков самонесущей противопожарной стены 2-го типа со стальным каркасом, облицовками из гипсокартонных или гипсоволокнистых листов толщиной не менее 15,9 мм и негорючим утеплителем (рисунок 7-6). Допускается эту стену выполнять с деревянным каркасом при сдвоенных облицовках общей толщиной не менее 25 мм.
Связь между противопожарной стеной и каркасами смежных блоков осуществляется самонарезающими винтами через дискретные легкоплавкие элементы, например, в виде отрезка профиля из термопласта. Число таких связей должно быть достаточным, чтобы обеспечить устойчивость стены в процессе строительства и после обрушения каркаса одного из блоков при пожаре.
7.4.4 В случаях, когда наружные стены и покрытия выполнены с применением материалов групп горючести Г2, Г3 и Г4 (отдельные дискретно расположенные элементы и пленки общей массой до 5 кг/м2 площади стены или покрытия не учитываются), противопожарные стены должны пересекать эти конструкции и выступать за их пределы:
противопожарные стены 1-го типа над кровлей — не менее чем на 0,6 м, за наружную плоскость стены — не менее чем на 0,3 м;
противопожарные стены 2-го типа над кровлей и за наружную плоскость стены — не менее чем на 0,15 м.
В случаях, описанных в 7.4.5, противопожарные стены могут не пересекать наружные стены.
7.4.5 В случаях, когда противопожарная стена разделяет пожарные отсеки или жилые блоки, наружные стены которых находятся под углом 135° и менее, участки наружных стен, образующие этот угол, общей длиной 1,2 м для смежных жилых блоков и 3,0 м для смежных пожарных отсеков должны (независимо от этажности дома) иметь предел огнестойкости и класс пожарной опасности не ниже требуемых для соответствующей противопожарной стены (рисунок 7-7).
8.7 Вентиляция крыш
8.7.1 Для предотвращения накопления влаги в конструкциях утепленных крыш необходимо устраивать продухи, позволяющие выводить наружу влажный воздух из пространства над утеплителем чердачного перекрытия или бесчердачной крыши.
8.7.2 В скатных и плоских крышах продухи устраиваются в нижней подшивке карниза (рисунок 8-5) в виде прорезей и отверстий. Отверстия и прорези можно не делать, если нижняя подшивка карниза выполняется из перфорированных листов.
8.7.3 В скатных крышах дополнительно к карнизным устраиваются продухи в противоположных фронтонах под коньком в виде проема, закрытого жалюзийной решеткой.
8.7.4 Для предотвращения попадания в вентилируемые пространства крыш снега и насекомых на продухи должны устанавливаться сетки из пластмассы или металла с антикоррозионным покрытием.
8.7.5 В нижней части мансардных (вальмовых) крыш продухи не устраивают.
8.7.6 Площадь продухов в скатных крышах должна составлять не менее 1/300, а в плоских крышах – не менее 1/150 площади вентилируемого участка чердачного перекрытия; в домах, возводимых в III и IV климатических районах, площадь продухов во всех случаях должна быть не менее 1/50 площади вентилируемого участка чердачного перекрытия.
8.7.7 Продухи должны располагаться:
а) равномерно на противоположных сторонах крыши;
б) так, чтобы не менее 25 % необходимой площади продухов приходилось на верхнюю часть крыши (фронтон);
в) так, чтобы не менее 25 % необходимой площади продухов приходилось на нижнюю часть крыши (карниз).
8.7.8 При необходимости в скатных крышах для вентиляции могут устраиваться также продухи в коньке и слуховые окна, конструкция которых должна обеспечивать защиту чердачного пространства от попадания дождя, снега и насекомых.
8.7.9 Каждое пространство между кровельными балками в плоских крышах или стропилами в скатных крышах должно иметь свое вентиляционное отверстие.
8.7.10 Если условие 8.7.9 не может быть выполнено, на кровельные балки или стропила под кровельный настил должны устанавливаться поперечные бруски сечением 38х38 мм для прохода воздуха из одного пространства между кровельными балками или стропилами в другое.
8.7.11 Между верхней поверхностью теплоизоляции и нижней стороной кровельного настила в любом случае должно быть оставлено незаполненное пространство высотой не менее 60 мм.
Теплоизоляция потолка должна укладываться так, чтобы не ограничивать свободное движение воздушного потока через продухи в крыше.
СП 352.1325800.2017 Здания жилые одноквартирные с деревянным каркасом
Данный СП распространяется на проектирование, строительство и реконструкцию одноквартирных жилых зданий с деревянным каркасом, отдельно стоящих, с количеством этажей не более чем три.

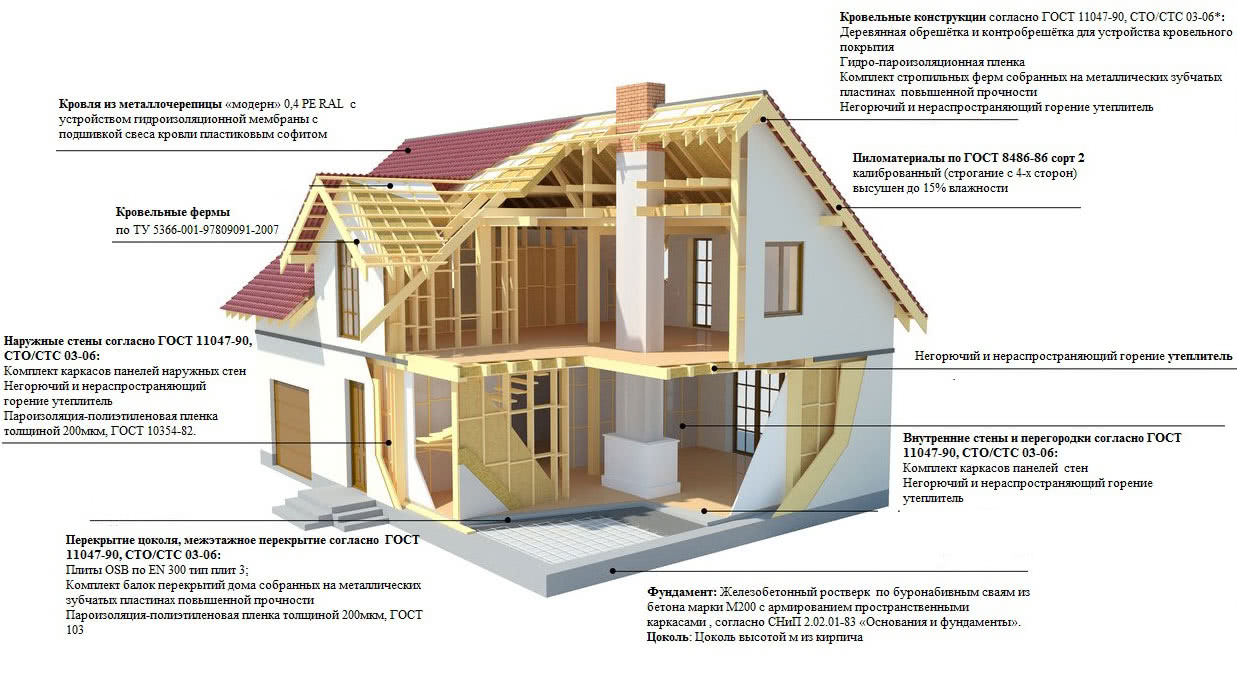

Деревянный каркас — это строительная система, состоящая из деревянных вертикальных стоек, нижней и верхней обвязки, системы связей (горизонтальных и вертикальных), элементов перекрытия и покрытия (крыши) (п.3.1).
п.4.4 Конструктивное решение одноквартирного жилого здания с деревянным каркасом принимают с учетом раздела 11 СП 352.1325800.2017.
11 Конструктивные решения одноквартирных жилых зданий с деревянным каркасом
11.1.1 Несущие конструкции (элементы каркаса) одноквартирных жилых зданий с деревянным каркасом изготовляют из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения.
11.1.2 При проектировании и строительстве одноквартирных жилых зданий с деревянным каркасом общим и обязательным требованием является выполнение антисептирования древесины, предусмотренного ГОСТ 10950 и ГОСТ 20022.1.
11.2.3 Отметка низа каркасных стен первого этажа должна быть не менее чем на 150 мм выше планировочной отметки земли.
Если наружные стены первого этажа имеют отделку деревянной обшивкой или штукатуркой по деревянной обрешетке, расстояние от низа обшивки (штукатурки) до уровня планировочной отметки земли должно составлять не менее 250 мм.
11.3.4 Жесткость балочного перекрытия обеспечивается путем подшивки потолка и устройства черного пола из жестких листовых или плитных материалов, а также путем раскрепления балок жесткими связями.
Балки и прогоны разделяют внутреннее пространство перекрытия на замкнутые ячейки и выполняют функции противопожарных диафрагм.
11.4.7 Жесткость каркаса при восприятии ветровых нагрузок и предотвращение потери устойчивости стоек обеспечиваются выполнением обшивок каркаса из жестких плитных или листовых материалов или пиломатериалов.
11.4.8 В отсутствие жестких обшивок следует использовать диагональные связи жесткости или распорки.
11.4.9 Вертикальные и горизонтальные элементы каркаса стен разделяют внутреннее пространство стены на замкнутые ячейки и выполняют функции противопожарных диафрагм.
11.4.10 Сечение и шаг стоек каркаса стен следует рассчитывать в зависимости от положения стоек по высоте дома и передаваемой на них нагрузки. При этом следует учитывать размеры пиломатериалов по ГОСТ 24454 и их прочностные характеристики по СП 64.13330 (для древесины хвойных пород 2-го сорта).
11.4.11 Принимаемые без проверочного расчета размеры сечения стоек должны быть не менее, а шаги стоек — не более соответствующих размеров, приведенных в .
8.6 Кровля
8.6.1 Кровля должна обеспечивать защиту конструкций крыши и дома от проникания дождевой, талой воды и снега. В ендовах и местах примыкания кровли к другим конструкциям дома с этой целью дополнительно должны устанавливаться водоотводящие фартуки и сливы.
8.6.2 Материал кровли, ее состав и устройство должны соответствовать требованиям СНиП II-26 и дополнительным требованиям настоящего Свода правил.
8.6.3 Для устройства водоотводящих фартуков и сливов могут использоваться рулонные кровельные материалы, а также листы из оцинкованной стали толщиной не менее 0,30 мм, меди толщиной не менее 0,40 мм, алюминиевых сплавов толщиной не менее 0,50 мм.
8.6.4 Кровельные материалы должны укладываться в соответствии со строительными нормами и правилами, а также инструкциями, разработанными изготовителями материалов. При этом должны выполняться следующие дополнительные требования:
– при укладке битумных плиток на крышах с уклоном 1:3 и более нахлест верхних плиток на нижние должен быть не менее половины размера плитки по скату;
– при укладке битумных плиток на крышах с уклоном менее 1:3 нахлест верхних плиток на нижние должен быть не менее двух третей размера плитки по скату;
– гвозди или крепежные скобки, прикрепляющие битумные плитки к кровельному настилу, должны быть накрыты верхним рядом плиток;
– кровля из рулонных материалов должна состоять не менее чем из трех слоев, наклеенных на битумной мастике;
– кровля из рулонных материалов, укладываемая на сплошной настил из материалов на основе древесины, должна иметь дополнительный нижний слой из пергамина, уложенного насухо (без приклейки) на всю площадь настила так, чтобы нахлесты всех краев полотнищ пергамина составляли не менее 50 мм; дополнительный слой пергамина под многослойной кровлей можно не укладывать, если в местах соединения плит настила используется герметизирующая лента, а поверхность грунтуется битумом;
– кровля из асбестоцементных волнистых листов укладывается на обрешетку из деревянных брусков сечением не менее 60х60 мм, расположенных с шагом не более 400 мм;
– покрытие из металлических (плоских и профилированных), полиэфирных листов и листов из поливинилхлорида укладывается на обрешетку из деревянных брусков сечением не менее 38х38 мм, расположенных с шагом не более 250 мм.
8.6.5 Гвозди и крепежные скобки
8.6.5.1 Гвозди, применяемые для крепления кровельных покрытий к настилу из пиломатериалов, должны быть изготовлены из коррозионно-стойкого металла или оцинкованы горячим способом.
8.6.5.2 Гвозди должны иметь достаточную длину, чтобы проникать в настил не менее чем на 12 мм, но не проходить его насквозь.
8.6.5.3 Гвозди для крепления кровли из битумных рулонных материалов и битумных плиток должны иметь диаметр не менее 10 мм, а головки – не менее 3 мм.
8.6.5.4 Скобки для крепления битумных плиток и рулонных материалов к настилу из фанеры должны быть коррозионно-стойкими и забиваться так, чтобы наружная часть скобки была направлена параллельно карнизу. Скобки должны иметь длину забиваемой части не менее 20 мм, толщину – не менее 1,6 мм, ширину – 25 или 11 мм.
Особенности каркасного строительства
Возведение каркасного дома имеет ряд особенностей по сравнению со строительством зданий другого типа:
- Стеновые материалы одновременно обеспечивают конструкционную стойкость дома и его теплосбережение
- Каркасные дома значительно легче монолитных, построенных из кирпича, стеновых блоков, бревен или толстого бруса
- Технология возведения каркасного значительно ускоряет строительство
- Трудозатратность строительства значительно ниже, чем в создании монолитных домов
Чаще всего каркасные дома строятся для индивидуального пользования и устанавливаются на отдельных земельных участках.
Эти особенности предполагают и некоторые отличия строительных правил возведения каркасников от общих правил строительства домов. Рассматривая некоторые основные правила, мы постараемся выделить отличительные черты, характерные именно для каркасной технологии.
Что такое СП 31-105-2002
Свод правил от 1.07.2002 (актуализированная редакция от 05.05.2017) – это один из нормативных документов, действующих в сфере возведения малоэтажных жилых домов. Был разработан на основе соответствующих актов Канады, адаптирован под климатические условия, технологии строительства и законодательство России.
Обратите внимание: документ носит рекомендательный характер. Энергосберегающие технологии и материалы используют только по желанию будущих владельцев здания
Содержащиеся в документе нормы и рекомендации не применяют, если в доме не предусмотрена специальная система регуляции температурно-влажностного режима. Она подразумевает наличие воздушного или водяного отопления с механической вентиляцией в помещениях с высокой степенью изоляции.
Общие сведения о документе
На 2020 год СП 31-106-2002 имеет статус действующего документа, введен впервые 1 сентября 2002 года.
Содержащиеся в тексте нормы носят характер рекомендательных, однако следование им обеспечивает соблюдение обязательных требований к строительству одноквартирных жилых домов.
В основу документа легли нормы жилищного строительства в Канаде, затрагивающие вопросы проведения инженерных коммуникаций.
СП 31-106-2002 применяют при устройстве внутренних и наружных инженерных систем, как в только строящихся домах, так и в реконструируемых.
Текст Свода правил разделен:
- на введение;
- 10 тематических глав;
- приложение с библиографией.
Во введении раскрыта суть документа, указан его рекомендательный характер и поименно перечислены разработчики.
В первых трех главах содержится общая информация — сфера применения правил, ссылки на упоминаемые в тексте документы, некоторые моменты выбора и установки инженерного оборудования. В остальных главах рекомендательные нормы посвящены отдельной инженерной системе.
