Сп 31-105-2002. проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

Оглавление

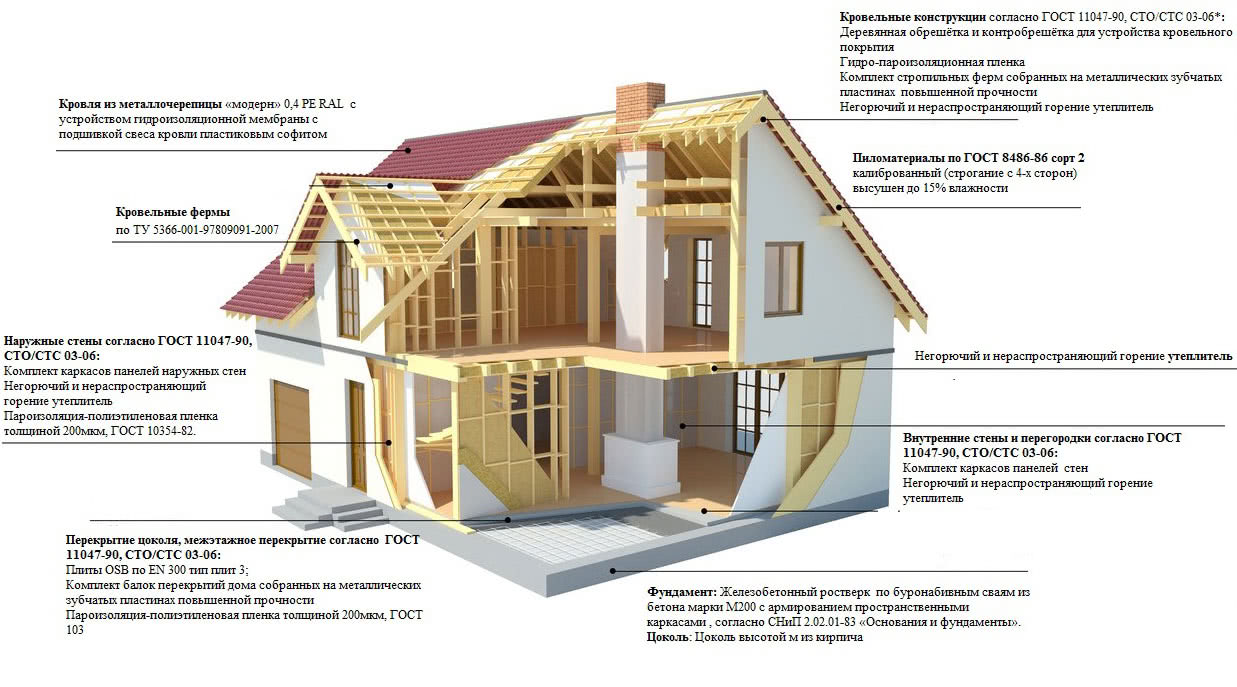

Другие нормативные документы по строительству каркасных домов

Для возведения каркасных домов немаловажное значение имеют узкоспециальные СНиПы и ГОСТы. Они регламентируют порядок работы на определенном этапе строительства

Основные ГОСТы

ГОСТ – это внутригосударственный документ, устанавливающий определенные требования к качеству некоторых товаров, услуг или работ. Однако если соответствующие стандарты принимают несколько государств, они становятся межгосударственными.

В Российской Федерации при возведении каркасных домов опираются на Межгосударственный стандарт о надежности строительных конструкций и оснований (ГОСТ 27751-2014). Он раскрывает основные понятия, применяемые в этой сфере. Это «надежность строительного объекта», «несущая способность», «нагрузки» и многие другие. Некоторым из них посвящены целые разделы.

Что касается требований к используемым в каркасном домостроении материалам, то они содержатся в большом количестве документов. Некоторые из них:

  • ГОСТ 3916.1-96 и 3916.2-96 – о фанере с наружным слоем из шпона лиственных и хвойных пород;
  • ГОСТ 8486-86Е – о пиломатериалах из хвойных пород деревьев;
  • ГОСТ 10632-89 – о ДСП (древесностружечных плитах);
  • ГОСТ 4028-63 – о конструкции и размерах строительных гвоздей;
  • ГОСТ 16381-77 – о строительных теплоизоляционных материалах.

Обратите внимание! Подавляющее большинство положений, содержащихся в ГОСТах, относится к производителям товаров. При этом информация важна и для конечного потребителя, так как помогает ориентироваться в классификациях строительных материалов, выбирать для каркасного дома только самые качественные из них

Профильные СП и СНиПы по каркасным домам

Для строительства каркасного жилого дома СНиПы (в актуализированной редакции — СП) играют большую роль, так как содержат подробные рекомендации по каждому из этапов работы.

Так, СП 22.13330.2010 рассматривает проектирование оснований дома с учетом пролегания подземных вод, потенциальных нагрузок. Он также содержит формулы для расчета глубины заложения фундамента, особенности его возведения на различных грунтах.

В СП 31-106-2002 содержатся рекомендации по прокладке инженерных систем в одноквартирных жилых домах. Это тепло- и водоснабжение, канализация, газо- и электроснабжение, отопление, вентиляция. В тексте есть рекомендации не только по проведению монтажных работ, но и по выбору соответствующего оборудования.

Отношение к сфере каркасного домостроения в России имеет большое количество профильных СНиПов. Некоторые из них:

  • СНиП 3.03.01-87 (СП 70.13330.2011) – здесь целый раздел посвящен монтажу деревянных несущих и ограждающих конструкций;
  • СНиП II-25-80 (СП 64.13330.2010) – о материалах для деревянных конструкций, требованиях к ним и классификации;
  • СНиП II-26-76 (СП 17.13330.2010) – документом руководствуются при укладке рулонной, мастичной кровли;
  • СНиП 2.03.11-85 (СП 28.13330.2012) – в документе содержатся рекомендации по защите металлических, деревянных, каменных и бетонных конструкций от воздействия агрессивных средств.

Чтобы грамотно работать с действующими СНиПами, ГОСТами и СП, недостаточно просто читать тексты документов. Для реализации содержащихся в них положений нужен определенный опыт, поэтому строительство каркасных домов лучше поручить специалистам. Сэкономить на их услугах можно, получая консультации по определенным вопросам.

8.6 Кровля

8.6.1 Кровля должна обеспечивать защиту конструкций крыши и дома от проникания дождевой, талой воды и снега. В ендовах и местах примыкания кровли к другим конструкциям дома с этой целью дополнительно должны устанавливаться водоотводящие фартуки и сливы.

8.6.2 Материал кровли, ее состав и устройство должны соответствовать требованиям СНиП II-26 и дополнительным требованиям настоящего Свода правил.

8.6.3 Для устройства водоотводящих фартуков и сливов могут использоваться рулонные кровельные материалы, а также листы из оцинкованной стали толщиной не менее 0,30 мм, меди толщиной не менее 0,40 мм, алюминиевых сплавов толщиной не менее 0,50 мм.

8.6.4 Кровельные материалы должны укладываться в соответствии со строительными нормами и правилами, а также инструкциями, разработанными изготовителями материалов. При этом должны выполняться следующие дополнительные требования:

– при укладке битумных плиток на крышах с уклоном 1:3 и более нахлест верхних плиток на нижние должен быть не менее половины размера плитки по скату;

– при укладке битумных плиток на крышах с уклоном менее 1:3 нахлест верхних плиток на нижние должен быть не менее двух третей размера плитки по скату;

– гвозди или крепежные скобки, прикрепляющие битумные плитки к кровельному настилу, должны быть накрыты верхним рядом плиток;

– кровля из рулонных материалов должна состоять не менее чем из трех слоев, наклеенных на битумной мастике;

– кровля из рулонных материалов, укладываемая на сплошной настил из материалов на основе древесины, должна иметь дополнительный нижний слой из пергамина, уложенного насухо (без приклейки) на всю площадь настила так, чтобы нахлесты всех краев полотнищ пергамина составляли не менее 50 мм; дополнительный слой пергамина под многослойной кровлей можно не укладывать, если в местах соединения плит настила используется герметизирующая лента, а поверхность грунтуется битумом;

– кровля из асбестоцементных волнистых листов укладывается на обрешетку из деревянных брусков сечением не менее 60х60 мм, расположенных с шагом не более 400 мм;

– покрытие из металлических (плоских и профилированных), полиэфирных листов и листов из поливинилхлорида укладывается на обрешетку из деревянных брусков сечением не менее 38х38 мм, расположенных с шагом не более 250 мм.

8.6.5 Гвозди и крепежные скобки

8.6.5.1 Гвозди, применяемые для крепления кровельных покрытий к настилу из пиломатериалов, должны быть изготовлены из коррозионно-стойкого металла или оцинкованы горячим способом.

8.6.5.2 Гвозди должны иметь достаточную длину, чтобы проникать в настил не менее чем на 12 мм, но не проходить его насквозь.

8.6.5.3 Гвозди для крепления кровли из битумных рулонных материалов и битумных плиток должны иметь диаметр не менее 10 мм, а головки – не менее 3 мм.

8.6.5.4 Скобки для крепления битумных плиток и рулонных материалов к настилу из фанеры должны быть коррозионно-стойкими и забиваться так, чтобы наружная часть скобки была направлена параллельно карнизу. Скобки должны иметь длину забиваемой части не менее 20 мм, толщину – не менее 1,6 мм, ширину – 25 или 11 мм.

СНиП 31-105-2002

Документ содержит
рекомендации по строительству
каркасных домов. Большая их часть взята из правил и норм, применяемых
для каркасных построек в Канаде. Но они не являются полной копией – была
проведена серьезная работа по адаптации их к российскому климату и спектру
доступных на отечественном рынке строительных материалов.

В нем присутствуют
существенные ограничения, например, задаются нормы только для одноквартирных
построек (с подвалом либо без него). Также в документе освещаются такие
положения по строительству
каркасного дома:

●Нормы и требования к
проектированию каркасников. Положения по организации контроля за строительством каркасных домов,
организации процесса постройки. Даются рекомендации по наилучшим
стройматериалам.

●
Требования к обустройству
подвалов, фундамента и пола. Дается классификация грунтов и варианты
фундаментов оптимальные для каждого из них.

●
Конструкция и
звукоизоляция стен каркасников.

●
Требования к перекрытиям,
их прочности, пожаробезопасности.

●
Устройство крыши и систем
вентиляции.

●
Варианты конструкции
дверных и оконных проемов, которые учитывают требования по пожарной
безопасности и освещенности.

●  Нормы для наружной отделки и проведения инженерных
систем.

Есть в СНиПе ряд
приложений, в них даются отсылки на другие документы, содержащие сопутствующую
информацию, которая может быть полезна при строительстве каркасного дома.

5.3 Глубина заложения и размеры фундаментов

5.3.1 Глубину заложения и размеры фундаментов на естественном основании следует принимать в соответствии с требованиями СНиП 2.02.01.

Таблица 5-1
Количество перекрытий

(этажей)

Минимальная ширина ленточного фундамента, мм Минимальная площадь подошвы фундамента
под наружные стены под внутренние стены под колонны при шаге 3 м, м2
1 250 200 0,4
2 350 350 0,75
3 450 500 1,0
Примечания

1 Минимальная ширина ленточного фундамента под наружные стены дома, облицованные каменной (кирпичной) кладкой по деревянному каркасу, должна приниматься по данной таблице плюс 65 мм для облицованной стены первого этажа и по 65 мм для каждого следующего этажа дома.

2 Площадь подошвы фундаментов под колонны, расположенные с шагом, отличающимся от приведенного в таблице, должна приниматься пропорционально уменьшению или увеличению шага колонн.

3 В случае описания фундамента на дренирующие грунты при расположении уровня подземных вод под подошвой фундамента в пределах глубины, меньшей ширины фундамента, табличные значения следует увеличивать в два раза.

5.3.2 Допускается устройство малозаглубленных фундаментов в соответствии с требованиями СНиП 2.02.01.

5.3.3 При следующих условиях минимальные размеры фундаментов на естественном основании допускается принимать по таблице 5-1: пролет балок перекрытия, опирающихся на фундаменты (стены подвалов), не превышает 4,9 м; расчетные равномерно распределенные нагрузки на перекрытия не превышают 2,4 кПа; расчетное сопротивление грунтов не менее 75 кПа.

5.3.4 При необходимости устройства ступенчатых фундаментов на склонах длина горизонтальных участков ступенчатого фундамента должна быть не менее, а разность отметок соседних участков не более 600 мм.

5.3.5 Для одноэтажных каркасных домов могут устраиваться столбчатые фундаменты. Без специального расчета они должны быть расположены по периметру каркаса с шагом не более 3,5 м. Отношение высоты столбчатого фундамента к меньшему размеру подошвы фундамента должно быть не более трех.

5.3.6 В случае опасности смещения грунтовых масс при их обводнении в проекте необходимо предусматривать конструктивные мероприятия, уменьшающие влияние смещения грунта на конструкции дома.

5.10 Обратная засыпка

5.10.1 В случаях, когда в проекте дома не предусмотрены меры по обеспечению сопротивления стен подвалов силам, возникающим при обратной засыпке пазух и котлована (например, контрфорсы, пилястры), работы по обратной засыпке следует выполнять после устройства перекрытия над подвалом или подпольем.

5.10.2 При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев.

5.10.3 Грунт обратной засыпки должен быть утрамбован и уложен с уклоном от дома для предотвращения стока поверхностных вод к стенам подвалов.

5.10.4 Обратная засыпка должна выполняться непучинистыми грунтами в теплое время года. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм.

6.5 Подшивка потолка

6.5.1 Для подшивки потолка могут использоваться листовые и плитные обшивочные материалы, а также пиломатериалы, виды и требования к минимальной толщине которых указаны в таблице 7-3.

Примечание — При использовании данных таблицы 7-3 следует вместо шага стоек учитывать шаг балок.

6.5.2 В случаях, когда размеры листов или плит подшивки меньше расстояний между балками перекрытия, а также в случаях применения для подшивок материалов с недостаточной жесткостью, подшивки должны крепиться к балкам по обрешетке, которая должна удовлетворять требованиям, указанным в таблице 6-3.

6.5.3 Обрешетка должна прибиваться к балкам гвоздями длиной не менее 50 мм.

6.5.4 Крепление листов или плит подшивочного материала к балкам перекрытия или к обрешетке гвоздями или самонарезающими винтами должно выполняться с учетом таблицы 7-5.

Минимальная глубина проникновения в опору гвоздя или винта при креплении гипсокартонных листов к балкам перекрытия с нормируемым пределом огнестойкости, указанная в таблице 7-5, должна увеличиваться до 30 мм.

6.5.5 Все края листов или плит подшивок должны крепиться к балкам или брускам обрешетки. Края листов или плит в угловых пересечениях стен и перекрытий рекомендуется опирать на обшивку каркаса стен.

6.5.6 Подготовка обшивок к отделке должна выполняться в полном соответствии с технологическими инструкциями по строительству домов данной системы.

6.5.7 Для подшивки потолка перекрытий с нормируемыми пожарно-техническими характеристиками рекомендуется применение гипсокартонных листов, указанных в таблице 6-4, типов по ГОСТ 6266 и гипсоволокнистых листов по ГОСТ Р 51829 или гипсовых плит по стандарту США ASTM С 36-97 обычного типа и типа Х (огнестойкие).

В случае использования гипсокартонных и гипсоволокнистых листов, не отвечающих указанным требованиям, а также при применении других материалов или конструктивных решений перекрытий, не указанных в таблице 6-4, конструкции перекрытий должны быть испытаны на огнестойкость в соответствии с ГОСТ 30247.1 и пожарную опасность в соответствии с ГОСТ 30403 и должны использоваться только при условии, что соответствующие пожарно-технические характеристики конструкций перекрытий в этом случае не ниже установленных в таблице 6-4.

5.2 Подготовка площадки

5.2.1 С площадки под застройку дома должны быть удалены плодородный слой почвы и растительность, включая корни, пни и древесные отходы, а также мусор.
5.2.2 На участках, зараженных муравьями (вырубки, просеки и пр.), после корчевки пней грунт следует удалить на глубину не менее 300 мм.
5.2.3 Дно котлованов, траншей, ям для устройства фундаментов (далее — котлованов) должно быть зачищено до грунта с ненарушенной структурой.
Если по проекту под фундаментом располагается траншея с проложенными коммуникациями, то она должна быть заполнена утрамбованным грунтом или бетоном класса не менее В 7,5 до отметки подошвы фундамента.
5.2.4 В период строительства дома следует предусмотреть мероприятия по отводу подземных и поверхностных вод из котлованов. В зимнее время не допускается промораживание грунтов оснований.
5.2.5 В случае необходимости на площадке под застройку дома должны быть предусмотрены мероприятия для защиты от подземных и поверхностных вод, к которым относятся вертикальная планировка территории и устройство дренажа.

Некоторые положения из СНИП

Объять необъятное – все правила строительства – не могут даже СНИПы. Поэтому в данной статье мы упомянем только некоторые очень важные нормы, касающиеся возведения каркасных домов.

Каркасные дома выполнены зачастую из дерева. Строить деревянные здания нужно на расстоянии не менее 15 метров от соседнего дома, если он тоже деревянный и не менее 8 метров, если выполнен из кирпича или блоков.

Примерный план расположения домов на участках

Доски для ответственных каркасных узлов (верхняя и нижняя обвязка, стойки, балки перекрытий) должны имеет влажность не более 19%. Лучше приобретать доску после камерной сушки или выдерживать перед использованием в хорошо продуваемом стеллаже не менее 4 месяцев.

Для обеспечения жесткости каркаса необходимо применение укосин – дополнительных стоек, монтируемых заподлицо к стойкам каркаса.

Любой узел каркаса должен хорошо гидроизолироваться.

Большинство утеплителей требует установки пароизоляции – для отведения лишней влаги.

Все узла каркаса должны иметь минимум стыков между собой – чтобы не допускать создания «мостиков холода». Несмотря на проектируемую стойкость, щели в процессе эксплуатации каркасного дома неизбежно расширяются. Поэтому их нужно тщательно заделывать герметиком уже на начальном этапе строительства.

Очень важно правильно выбирать и использовать крепежный материал. Для каркаса лучше использовать соединения гвоздями, а для облицовочного материала и обрешеток, где велики нагрузки «на разрыв» – саморезами

7.5 Обеспечение звукоизоляции

7.5.1 Выполнение требования СНиП 31-02 к индексу изоляции воздушного шума стеной, разделяющей жилые блоки в блокированном доме, обеспечивается при толщине кирпичной стены не менее 38 см, стены из бетонных блоков (из тяжелого бетона) — не менее 30 см. В каркасной стене, разделяющей жилые блоки в блокированном доме, для обеспечения требуемой звукоизоляции рекомендуется:

а) обшивку каркаса крепить к гибким стальным профилям (см. пример на рисунке 7-8);

б) заполнять герметиками места примыкания конструкций перекрытий к стене;

в) выполнять предусмотренные в разделе 13 меры по герметизации мест пропуска инженерных коммуникаций.

7.5.2 В случаях, когда заданием на проектирование в соответствии с требованиями заказчика предусматривается необходимость обеспечения звукоизоляции стен и перегородок внутри жилого блокад или отдельно стоящего дома, рекомендуется выбирать средства повышения индекса изоляции воздушного шума стеной или перегородкой с учетом ориентировочных данных, приведенных в таблице 7-6.

Другие нормативные документы по строительству каркасных домов

Для возведения каркасных домов немаловажное значение имеют узкоспециальные СНиПы и ГОСТы. Они регламентируют порядок работы на определенном этапе строительства

Основные ГОСТы

ГОСТ – это внутригосударственный документ, устанавливающий определенные требования к качеству некоторых товаров, услуг или работ. Однако если соответствующие стандарты принимают несколько государств, они становятся межгосударственными.

В Российской Федерации при возведении каркасных домов опираются на Межгосударственный стандарт о надежности строительных конструкций и оснований (ГОСТ 27751-2014). Он раскрывает основные понятия, применяемые в этой сфере. Это «надежность строительного объекта», «несущая способность», «нагрузки» и многие другие. Некоторым из них посвящены целые разделы.

Что касается требований к используемым в каркасном домостроении материалам, то они содержатся в большом количестве документов. Некоторые из них:

  • ГОСТ 3916.1-96 и 3916.2-96 – о фанере с наружным слоем из шпона лиственных и хвойных пород;
  • ГОСТ 8486-86Е – о пиломатериалах из хвойных пород деревьев;
  • ГОСТ 10632-89 – о ДСП (древесностружечных плитах);
  • ГОСТ 4028-63 – о конструкции и размерах строительных гвоздей;
  • ГОСТ 16381-77 – о строительных теплоизоляционных материалах.

Обратите внимание! Подавляющее большинство положений, содержащихся в ГОСТах, относится к производителям товаров. При этом информация важна и для конечного потребителя, так как помогает ориентироваться в классификациях строительных материалов, выбирать для каркасного дома только самые качественные из них

Профильные СП и СНиПы по каркасным домам

Для строительства каркасного жилого дома СНиПы (в актуализированной редакции — СП) играют большую роль, так как содержат подробные рекомендации по каждому из этапов работы.

Так, СП 22.13330.2010 рассматривает проектирование оснований дома с учетом пролегания подземных вод, потенциальных нагрузок. Он также содержит формулы для расчета глубины заложения фундамента, особенности его возведения на различных грунтах.

В СП 31-106-2002 содержатся рекомендации по прокладке инженерных систем в одноквартирных жилых домах. Это тепло- и водоснабжение, канализация, газо- и электроснабжение, отопление, вентиляция. В тексте есть рекомендации не только по проведению монтажных работ, но и по выбору соответствующего оборудования.

Отношение к сфере каркасного домостроения в России имеет большое количество профильных СНиПов. Некоторые из них:

  • СНиП 3.03.01-87 (СП 70.13330.2011) – здесь целый раздел посвящен монтажу деревянных несущих и ограждающих конструкций;
  • СНиП II-25-80 (СП 64.13330.2010) – о материалах для деревянных конструкций, требованиях к ним и классификации;
  • СНиП II-26-76 (СП 17.13330.2010) – документом руководствуются при укладке рулонной, мастичной кровли;
  • СНиП 2.03.11-85 (СП 28.13330.2012) – в документе содержатся рекомендации по защите металлических, деревянных, каменных и бетонных конструкций от воздействия агрессивных средств.

Чтобы грамотно работать с действующими СНиПами, ГОСТами и СП, недостаточно просто читать тексты документов. Для реализации содержащихся в них положений нужен определенный опыт, поэтому строительство каркасных домов лучше поручить специалистам. Сэкономить на их услугах можно, получая консультации по определенным вопросам.

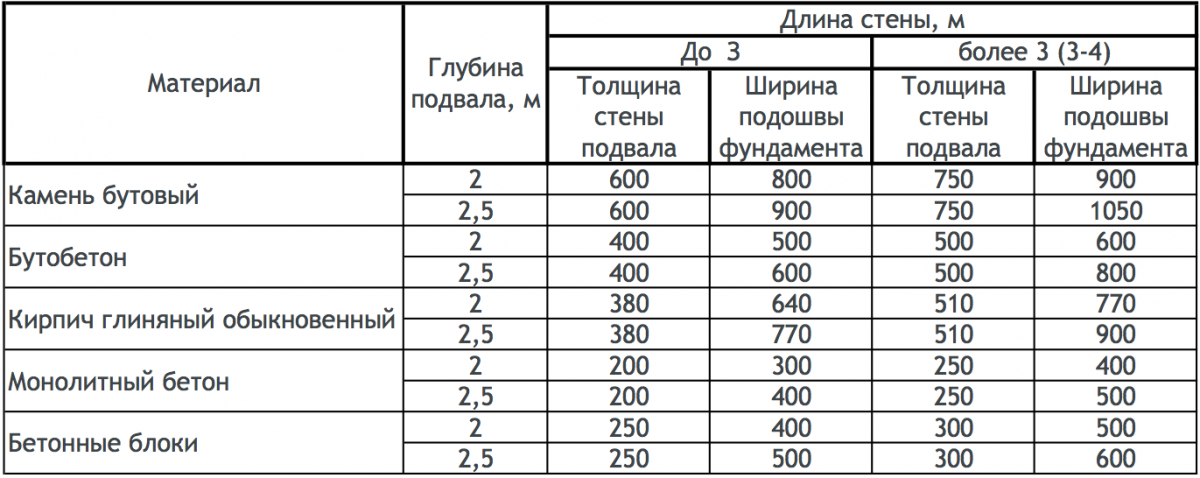

5.4 Стены подвалов и технических подполий

5.4.1 Наружные стены подвалов и технических подполий (далее — подвалов) должны быть рассчитаны на горизонтальное давление грунта с внешней стороны стены.

5.4.2 При расчете стен подвалов на горизонтальное давление грунта стена считается имеющей боковое опирание (опертой поверху), если балки перекрытия опираются на верх стены подвала (в том числе при креплении конструкций перекрытий анкерными болтами).
Если в стене подвала имеется проем длиной более 1,2 м или несколько проемов, общая длина которых превышает 25 % длины стены, а армирование по контуру проемов не предусмотрено, то находящаяся под проемом часть стены подвала считается не имеющей бокового опирания. При условии, что ширина простенков меньше ширины проемов, общая длина таких проемов и простенков должна считаться как длина одного проема.

5.4.3 Стены подвалов устраивают из монолитного бетона, сборных бетонных блоков или каменной (кирпичной) кладки.
Сборные бетонные блоки должны быть изготовлены из бетона класса не ниже В 12,5 и соответствовать требованиям ГОСТ 6133 или ГОСТ 13579.

5.4.4 При условиях по 5.3.3 минимальные значения толщины стен подвалов, воспринимающих горизонтальное давление грунта, в зависимости от высоты подвала и материала стен допускается принимать по таблице 5-2.

5.4.5 В местах устройства площадок опирания для балок перекрытия толщина стены подвала на верхнем участке может быть уменьшена до 90 мм. При этом высота участка стены с уменьшенной толщиной должна быть не более 350 мм.

5.4.6 В случае облицовки наружных стен дома кирпичной кладкой допускается продолжать эту облицовку на надземную часть стены подвала. При этом толщина надземной части этих стен на облицованных участках может быть уменьшена до 90 мм.
Облицовочная кирпичная кладка должна крепиться к стене подвала металлическими стяжками, располагаемыми с шагом не более 200 мм по вертикали и не более 900 мм по горизонтали. Зазор между стеной подвала и облицовкой должен быть заполнен строительным раствором.

5.4.7 Отметка верха наружных стен подвалов должна быть не менее чем на 150 мм выше планировочной отметки земли.
Если наружные стены первого этажа имеют деревянную обшивку или штукатурку по деревянной обрешетке, расстояние от низа обшивки (штукатурки) до уровня планировки должно составлять не менее 250 мм.

Таблица 5-2
Материал стены подвала или цоколя Минимальная толщина стены, мм Максимальная высота грунта над отметкой пола по грунту подвального помещения или покрытия грунта в подполье, м
Стена без бокового опирания Стена с боковым

опиранием

Монолитный бетон прочностью не менее В 12,5 150 0,80 1,50
200 1,20 2,15
250 1,40 2,30
300 1,50 2,30
Монолитный бетон прочностью не менее В 15 150 0,80 1,80
200 1,20 2,30
250 1,40 2,30
300 1,50 2,30
Каменные и бетонные блоки 140 0,60 0,80
190 0,90 1,20
240 1,20 1,80
290 1,40 2,20

5.4.8 В наружных стенах подвалов из монолитного бетона или каменной кладки длиной более 25 м следует предусматривать деформационные швы, располагаемые на расстоянии не более 15 м друг от друга, а также в местах перепада высоты дома. Конструкция деформационных швов должна препятствовать проникновению влаги внутрь подвальных помещений.

5.4.9 Внутренние стены и перегородки в подвалах должны соответствовать требованиям раздела 7.

СНиП 31-105-2002 – о каркасных энергоэффективных домах

СНиП носит рекомендательный характер, включает в себя выдержки из других нормативных документов с отсылкой к полному тексту. Разработан на основе соответствующих правил строительства, действующих в Канаде. Адаптирован под российские климатические условия и отечественный рынок материалов.

Документ применяют при возведении одноквартирных домов (2-3 этажа) с деревянным каркасом, а также с отапливаемым подвалом или без него.

В тексте СНиПа для каркасных домов освещены следующие вопросы:

  • общие положения, которые касаются проектирования каркасных домов, требований к используемым материалам, организации строительства (от рытья котлована до благоустройства территории), контроля за строительством;
  • требования к устройству фундаментов, подвалов и полов по грунту;
  • требования к устройству, прочности, долговечности перекрытий и классу их пожарной безопасности – рассмотрены особенности отдельных узловых соединений, типы используемых материалов;
  • устройство и звукоизоляция стен каркасного дома;
  • устройство крыши с учетом требований к ее вентиляции, защите от влаги и пара, сопротивлению теплопередаче;
  • особенности теплоизоляции каркасного дома;
  • требования к наружной отделке строения;
  • варианты оформления оконных и дверных проемов с учетом противопожарных требований, обеспечения освещенности помещений;
  • монтаж инженерных систем.

Также СНиП по каркасному домостроению содержит Приложения со ссылками на другие нормативные документы, таблицами и примечаниями к ним.

5.5 Коломны, столбы и пилястры

5.5.1 Общие положения

5.5.1.1 Требования настоящего подраздела распространяются на колонны, столбы (из каменной кладки) и пилястры, поддерживающие прогоны перекрытий подвальных помещений, несущие нагрузки не более чем от двух перекрытий, а также на колонны (столбы), поддерживающие крыши автостоянок. В случаях, когда перечисленные условия, а также условия по 5.4.3 не соблюдаются, размеры сечения опор для перекрытия над подвалом (цокольным этажом) и требования к узлам опирания прогонов следует определять расчетом, учитывающим усилия в элементах каркаса, возникающие от всех видов воздействий, в том числе ветровых. Рекомендуется, если условия планировки подвала (цокольного этажа) это позволяют, размещать в их помещениях несущие внутренние стены, на которые в этом случае будут опираться перекрытия.

5.5.1.2 Колонны (столбы) должны быть закреплены в центре фундаментов. Конструкция колонн должна обеспечивать их связь с опирающимися на них элементами конструкций перекрытия.

5.5.1.3 Наружные колонны (столбы) должны быть заанкерены в фундаментах и соединены с конструкциями перекрытий с помощью анкерных болтов.

5.5.1.4 Деревянные колонны при их установке должны отделяться от бетона полиэтиленовой пленкой или кровельным материалом.

5.5.1.5 Стальные колонны следует применять в домах высотой не более двух этажей.

5.5.2 Размеры колонн

5.5.2.1 Размеры поперечного сечения колонн (столбов) при нагрузках по 5.5.1 должны составлять не менее:
для колонн из стальных труб — наружный диаметр 73 мм, толщина стенки 4,8 мм;
для деревянных колонн круглого сечения — диаметр 184 мм; прямоугольного сечения — 140х140 мм;
для монолитных бетонных колонн круглого сечения — диаметр 230 мм; прямоугольного сечения — 200х200 мм;
для столбов из каменной кладки — 288х288; 190х390 мм.
Допускается применение стальных колонн прямоугольного или квадратного сечения, минимальные размеры которых должны определяться по расчету.

5.5.2.2 Ширина верхних опорных плит колонн должна быть не менее опирающихся на них элементов перекрытия. Допускается не устраивать верхнюю опорную плиту для металлической колонны, если на колонну опирается металлическая балка и конструктивно предусмотрено их соединение

5.5.3 Пилястры должны устраиваться в стенах подвалов, имеющих толщину не более 140 мм, в местах опирания элементов перекрытия. Пилястры должны быть надежно соединены со стеной подвала по всей высоте.

5.5.4 Верхняя часть стен подвалов и пилястр высотой не менее 200 мм в местах опирания элементов перекрытия должна иметь сплошное сечение.

10.5 Наружная штукатурка

10.5.1 Общие положения

10.5.1.1 Штукатурные отделочные работы должны выполняться в соответствии с технологическими инструкциями для домов данной системы и с дополнительными требованиями, изложенными ниже.

10.5.1.2. Штукатурные смеси, комплектующие материалы (штукатурные сетки, крепежные детали) и устройство штукатурных покрытий должны соответствовать утвержденным в установленном порядке техническим условиям предприятий-изготовителей и должны применяться в соответствии с указанной в них областью применения.

10.5.1.3 Слой штукатурки на цоколе должен начинаться на расстоянии не менее 200 мм от выровненной поверхности грунта у дома. Это требование не распространяется на оштукатуривание каменной кладки и бетонных поверхностей.

10.5.1.4 Гидроизоляция и герметизация сопряжений элементов стен, выполняемые одновременно со штукатуркой, должны соответствовать положениям подраздела 10.4. При этом, если используется алюминиевый водоотводящий фартук, он должен отделяться от штукатурки водонепроницаемой пленкой.

10.5.1.5 Основание под наружную штукатурку должно до начала работ выдерживаться при положительной температуре.
В зимнее время штукатурные работы должны выполняться, если в месте их проведения и в течение 48 ч после их окончания поддерживается температура не ниже 10 °С.

5.7 Дренаж фундаментов и поверхностный дренаж

5.7.1 Дренаж под подошвой фундаментов наружных стен дома, наружных стен подвалов или подполий, а также под полами по грунту может быть осуществлен с помощью дренажных труб или путем устройства дренажного слоя.

5.7.2 Дренажные трубы и дренажный слой должны укладываться на грунт с ненарушенной структурой или на утрамбованную подготовку.

5.7.3 Дренажные трубы следует укладывать с наружной стороны фундамента или под полами по грунту таким образом, чтобы верх труб находился ниже бетонной плиты пола по грунту.

5.7.4 Уложенные дренажные трубы сбоку и сверху на высоту не менее 150 мм должны засыпаться дренирующим материалом (щебнем или крупнозернистым песком) с содержанием частиц размером менее 4 мм не более 10 % по массе. Толщина этого слоя под подошвой фундамента должна быть не менее 125 мм, а в плане слой должен выступать на 300 мм за наружные грани фундамента. На увлажненных строительных площадках, где часть материала дренажного слоя втапливается в грунт, следует увеличивать толщину этого слоя с таким расчетом, чтобы толщина незагрязненного грунтом основания слоя составила не менее 125 мм.

Предисловие

1. Разработан Федеральным государственным унитарным предприятием «Центр методологии нормирования и стандартизации в строительстве» (ФГУП ЦНС) Госстроя России и Межрегиональным центром обучения и качества легкокаркасного домостроения при участии группы специалистов научно-исследовательских и проектных организаций в области строительства

Согласован:
Главным управлением Государственной противопожарной службы МВД России (письмо № 20/2.2/4762 от 28.12.2001);
Департаментом Госсанэпиднадзора Минздрава России (письмо № 1100/553-2-111 от 06.02.2002);
Департаментом государственного энергетического надзора и энергосбережения Министерства энергетики Российской Федерации (письмо № 32-01-07/33 от 20.03.2002)

2. Внесен Управлением стандартизации, технического нормирования и сертификации Госстроя России

3 Одобрен для применения Госстроем России постановлением № 6 от 14.02.2002
4 Разработан впервые
