Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео

Оглавление

Какие бывают дымарни

Еще в Средние века люди научились естественным способом избавляться от нежелательных примесей при копчении. Они рыли штольни или укладывали длинные трубы между топкой и коптильной камерой. При этом происходит охлаждение дымовой смеси до 30 градусов и конденсирование влаги и смолы на стенках дымохода. Таким образом, все вредные вещества и сажа успевают оседать, и к продукту поступает уже чистый очищенный дым.

Долговечная стационарная конструкция

Можно соорудить стационарную коптильню своими руками.

Задача установки, которой пользовались еще наши предки (ее еще называют дымарней), состоит в охлаждении дыма до нужной температуры. При этом продукт обрабатывается в щадящем режиме, без разрыхления своей консистенции и с сохранением всех природных компонентов. Увеличение срока годности деликатеса — еще одна полезная функция холодной дымовой смеси.

Для сооружения понадобится вырыть две ямы на расстоянии трех-четырех метров друг от друга, с соблюдением уклона между ними порядка 20 градусов. В идеале лучше использовать естественный рельеф участка. Яму на возвышенности делают 60х60 см или шире, в зависимости от желаемых объемов производства. Глубина — в два штыка.

Для топки роют углубление поменьше, примерно 50 см в ширину и 70 см в длину, глубина та же. Траншея между ними прокладывается исходя из материала. При укладывании трубы траншея может быть узкой, а если это кладка, то шириной в три кирпича. Углублять сильно не стоит, достаточно присыпать конструкцию землей -для эстетики.

Технические требования

Дымогенератор для коптильной предназначен для длительной работы, ведь копчение может продолжаться от одного часа до суток.

Технические требования могут быть оптимальными и для домашнего пользования.

расход электрической энергии не превышает четырех киловатт за сутки;
если нагревательный механизм достигнет необходимого температурного режима, он отключится. После остывания происходит автоматический запуск оборудования;
мощностью один киловатт измеряется нагревательный механизм;

емкость для опилок вмещает полтора килограмма. Такой объем опилок позволит коптильне беспрерывно трудиться около двух дней;
для работы оборудования необходима обычная бытовая розетка на двести двадцать вольт.
при камере сгорания объемом в один кубометр ее заполнит качественный и плотный дым;

дымогенератор обязан создавать дым с высокими показателями интенсивности;
требуется непрерывная передача дыма в камеру сгорания;
плюсом является тот факт, что не требуется постоянный контроль оборудования. Поэтому не стоит забывать о наличие правил пожарной безопасности и их соответствие;

опилки обладают невысокой стоимостью, в связи с этим рекомендуется заранее подготовить небольшой объем про запас. Это даст возможность при благоразумном использовании приумножить интервалы во время загрузок;
более сложная конструкция является в тоже время не такой надежной. Поэтому рекомендуется выбрать крайне простой для самостоятельного сооружения дымогенератора, который к тому же отлично приспособлен к длительным эксплуатациям.

Как сделать устройство своими руками

Основные этапы изготовления:

подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
выбор материалов и инструментов;
непосредственное изготовление;
сборка;
установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

печь или дымогенратор опилок;
коптильню;
дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

болгарка;
аппарат для сварки;
угол столярный;
метр и рулетка;
молоток;
аппарат для шлифовки;
плоскогубцы;
дрель.

Необходимые материалы:

металлические листы;
куски тонкой арматуры или металлическая сетка для решеток;
болты и гайки из жаропрочных сплавов;
кирпич или иные материалы для печи;
металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно

Как построить печь и дымоход

Для создания печи необходимо:

выкопать яму или выбрать естественное углубление на участке;
выложить в яме костровище с отверстием для вывода дыма;
в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
Скрепить первые два сегмента друг с другом сваркой.
Скрепить сваркой остальные две стенки.
Проварить внутренние швы для герметичности устройства.
Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Как регулировать тягу в самодельном дымогенераторе?

Конструкция, сборка которой была описана выше, отличается неплохой эффективностью. Однако она имеет и один серьезный минус. При использовании такого дымогенератора трудно корректировать интенсивность горения. Единственный способ сделать это – изменить производительность нагнетателя воздуха (компрессора).

Эту проблему можно преодолеть, оснастив устройство дополнительным элементом – поддувалом. Для изготовления этой детали понадобится металлическая трубка, имеющая протяженность от 10 до 15 см. Ее необходимо приварить в нижней части корпуса дым машины. Своими руками изготовить поддувало не очень трудно, но стоит отнестись к этой работе серьезно.

После того как трубка будет приварена, следует выполнить в ней два отверстия, расположенных параллельно друг другу. Затем нужно подготовить металлический прут. Размер его сечения должен быть таким, чтобы можно было без труда продеть его через эти отверстия. На следующем этапе потребуется вырезать окружность из металлического листа.

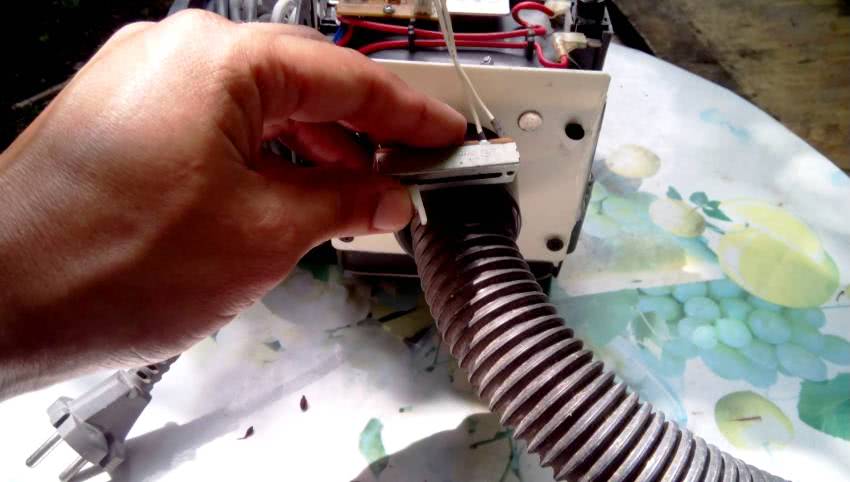

Оснастив дымогенератор поддувалом, появится возможность регулировать тягу в самодельном агрегате

Организация поддувала позволяет существенно увеличить эффективность приборов. Такое решение подходит и для дымогенераторов без компрессора. Своими руками собрать такую заслонку очень просто. Главное – соблюдать геометрические параметры и последовательность действий.

Затем конец прута сгибается, что позволяет выполнить своеобразную ручку. Окончание работы по изготовлению заслонки подразумевает протягивание ручки через отверстие, выполненное в трубке, и приваривание металлического круга к прутку. Простота конструкции никак не отражается на ее эффективности. Регуляция размера просвета трубки позволяет корректировать количество воздуха, проникающего в дымогенератор.

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

перед началом работы внутрь корпуса помещаются и поджигаются опилки;
для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

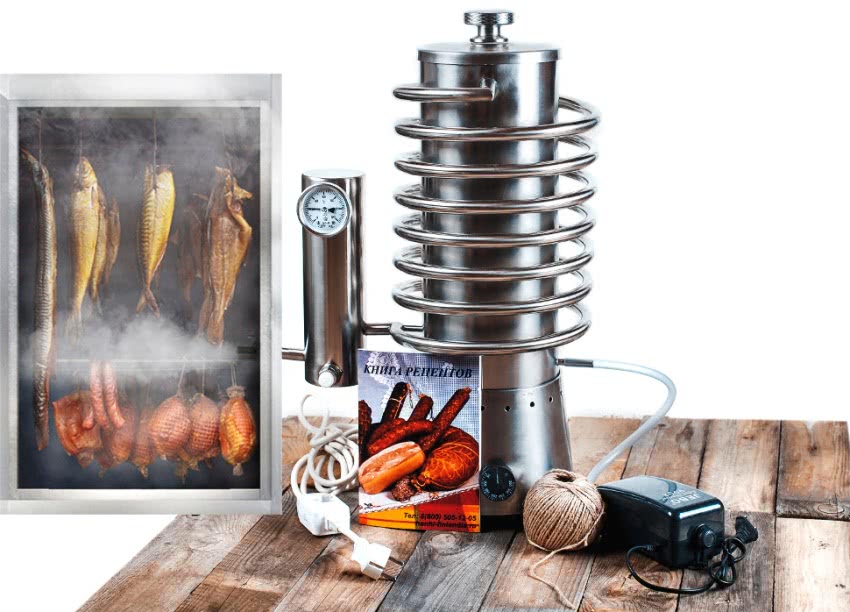

Варианты исполнения дымогенератора горячего копчения

Наиболее простой способ провести горячее копчение – расположить на горящих углях топливо – листья, опилки, мелкие ветки, щепу. Накрыть такую конструкцию коробкой или другой емкостью, в которой расположить рыбу или мясо. Выработанного дыма достаточно для приготовления.

Альтернативой является дымогенератор с электрическим нагревателем. В качестве основного элемента применяют электроплитку. Она устанавливается внутри коптилки, на нее кладется противень или другая емкость с опилками. При включении топливо будет тлеть и вырабатывать дым.

Аналогично сооружается коптильня с ТЭНовым нагревателем, но потребуется его прочно закрепить внутри емкости.

Устройство с электрическим нагревателем

Чтобы собрать дымогенератор своими руками, потребуются следующие элементы:

дрель;
сверла;
штуцер;
фитинги;
компрессор;
гибкий шланг.

Можно добавить в дымогенератор термометр для контроля температуры вырабатываемого дыма. Сборка происходит по следующему алгоритму:

Подбирается корпус дымогенератора. Это может быть кастрюля из нержавейки или бидон. В отдельных случаях применяют старые огнетушители.
В верхней части емкости просверливается отверстие и крепится фитинг, прочно фиксируясь шайбой.
Крепится для поднятия дыма вверх штуцер. Заказывать его можно у специалистов в таком случае возможно усовершенствование детали. Те, кто штуцер заказывал у токаря, знают, что можно изготовить деталь внутри с дополнительной трубкой для более эффективного функционирования.
К штуцеру крепится гибкая трубка, ведущая к компрессору. В качестве нагнетателя можно взять аквариумный или компьютерный кулер.
Если предусмотрен в конструкции термометр, то он крепится рядом с фитингом.
В свободное отверстие фитинга вкручивается трубка. Это дымоход, по которому дым двигается в камеру. Достаточно элемента 10-15 см.
В нижней части корпуса просверливается еще одно отверстие для циркуляции воздуха и обеспечения беспрерывного тления.

.Следуя простому алгоритму, легко можно собрать агрегат своими руками.

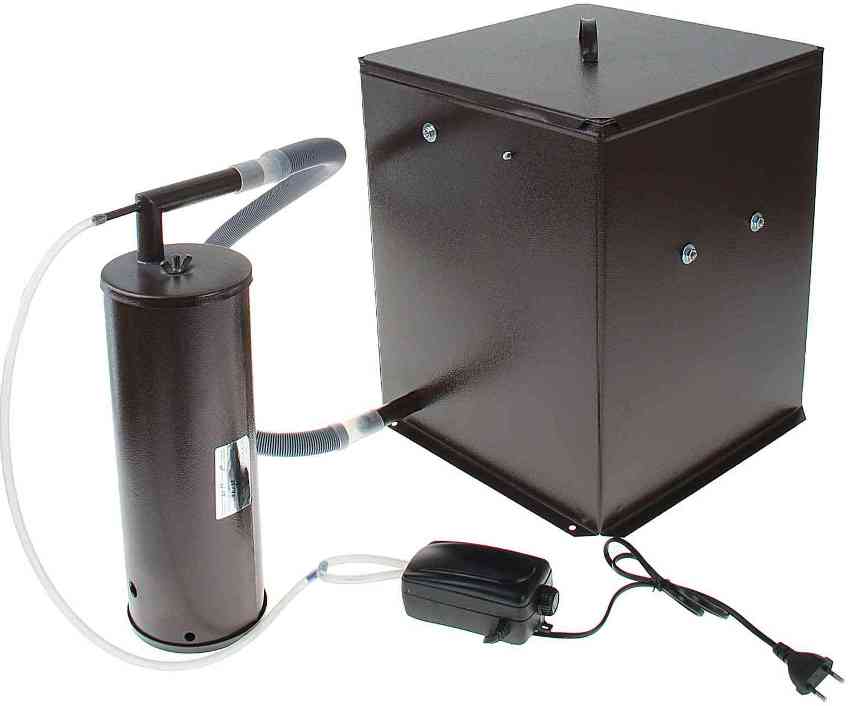

Генератор дыма для холодного копчения

Вариантов изготовления самодельного дымогенератора существует огромное количество. В классическом эжекторном исполнении это достаточно простой по устройству аппарат, в котором нет сложных деталей и элементов.

Необходимо лишь изготовить камеру из жаропрочного материала, где будет тлеть древесина, приладив к ней компрессор для нагнетания воздуха. И все, проще некуда.

При желании дымопроизводящую установку можно дополнить подающим опилки шнеком с электродвигателем. Такая автоматизация упростит процесс копчения, однако и усложнит генератор. Если коптильню в планах использовать изредка, то лучше обойтись без подобных усовершенствований.

Длительность холодного копчения может превышать сутки, а одной загрузки опилок в небольшой ручной дымогенератор обычно хватает на пару часов

Если продуктов для обработки много, то установку генерации дыма рекомендуется делать побольше и помощнее либо дополнять автоматическим шнеком.

Холодное копчение подразумевает длительное окуривание мяса и/или рыбы дымом при температуре 20–40 °С. Это довольно затратная по времени термообработка, но результат по вкусу и качеству продукта получается очень схожим. При этом “холодный” вариант не требует обустройства вместительной коптильни и печки для поддержания огня.

Особенности устройства и принцип действия

Основу дымогенератора холодного копчения составляет бункер, наполненный древесной щепой. Опилки внутри него после розжига тлеют и дают дым для подачи дальше в коптильную камеру, где развешены обрабатываемые продукты.

С одной стороны, тление древесины в этом устройстве не должно происходить слишком быстро. С другой стороны, нельзя также давать разгораться пламени, а выход дыма при этом должен быть в достаточном объеме.

Эжектор у дымогенератора может располагаться в верхней либо нижней части бункера – первый вариант требует более мощного компрессора, но и дает больше дыма

Если эжектор сделан снизу, то щепа прогорает гораздо полней, не “залипая” внутри на стенках бункера. Все дело здесь в образующемся при тлении конденсате. Когда выход дыма сделан сверху, то конденсатные капли стекают вниз по внутренней поверхности генератора и смачивают опилки. В результате часть из них не прогорает и остается внутри.

В качестве топлива для дымогенератора используются:

щепа;
опилки;
брекеты;
ветки.

Обычно это древесина плодовых деревьев, которая при сгорании дает “вкусный” дым, придавая дополнительный аромат готовому продукту на выходе.

Чаще всего при холодном копчении используют:

ольху;
черемуху;
можжевельник;
березу;
дуб;
клен;
яблоню, грушу и вишню.

Кора ольхи придает копченостям горечь, поэтому ее надо тщательно счищать перед закладкой топлива в бункер. Можжевельник дает приятный вкус и аромат. Однако его придется разбавлять другой древесиной, иначе конечный продукт будет иметь излишне резкий привкус.

С березы так же рекомендуется снимать бересту, чтобы мясо и рыба потом не горчили.

Конструктивные элементы самодельной коптильни

Классический эжекторный дымогенератор холодного копчения состоит из следующих элементов:

Компрессор либо вентилятор.
Камера-бункер сгорания топлива (тления щепы и опилок).
Эжектор (узел подачи дыма из генератора в коптильную камеру).
Зольник с колосниками.
Сборник конденсата.

Также возможен вариант с использованием электрической плитки и кастрюли на ней со щепой внутри. Все эти элементы устанавливаются в бочку, вверху которой подвешивается мясо (или рыба). В этом случае зольник, вентилятор, конденсатосборник и эжектор отсутствуют.

Тление происходит за счет нагрева кастрюли, зола остается в ней, а дым естественным образом поднимается и коптит расположенные наверху продукты.

Если эжектор располагается сверху, то он служит дольше, так как в сравнении с размещенным снизу аналогом более удален от тлеющей древесины и менее подвержен воздействию высоких температур

Если эжектор разместить снизу, то в него могут попасть щепа и/или зола. В результате за ним придется тщательней следить при копчении, чтобы дым проходил через трубку без препятствий. Плюс его надо будет чаще и тщательней чистить.

Инструкция по созданию коптильни

После разбора корпуса старого холодильника и удаления лишних элементов необходимо проделать несколько отверстий, которые нужны для выхода дыма из холодильника во время копчения. Для создания конструкции горячего копчения своими руками, которая будет использовать электроэнергию, необходимо снизу разместить электроплиту. Сверху на нее укладывается лист стали толщиной не менее 5 мм.

Чтобы создать коптильню, которая не зависит от электроэнергии, в холодильнике нужно сделать отверстие для трубы, которая будет проведена от топки. Если диаметр трубы будет меньше 10 см, из топки может поступать недостаточное количество дыма. Располагать трубу нужно по диагонали вниз в сторону топки.

Трубу нужно прокладывать в земле. Это будет способствовать дополнительному снижению температуры дыма. Обратный конец укладываемой трубы должен располагаться в топке, находящейся в яме ниже уровня холодильника. Яму стоит выложить из огнеупорного кирпича.

Перед процессом копчения в холодильнике развешиваются и раскладываются продукты, после чего дверца плотно закрывается.

Важно! Если в качестве решеток для продуктов используются изделия, которые были в холодильнике, их необходимо обжечь, чтобы удалить краску. Многие владельцы участков, которые имеют собственную коптильню, знают, что если использовать не полностью высушенные дрова, это может привести к появлению на продуктах конденсата и неприятной корочки

Чтобы этого избежать, можно сделать топку двухкамерной, в таком случае она будет иметь два дымохода. В первой камере можно будет укладывать дрова независимо от их качества, а во второй будут располагаться угли для копчения

Многие владельцы участков, которые имеют собственную коптильню, знают, что если использовать не полностью высушенные дрова, это может привести к появлению на продуктах конденсата и неприятной корочки. Чтобы этого избежать, можно сделать топку двухкамерной, в таком случае она будет иметь два дымохода. В первой камере можно будет укладывать дрова независимо от их качества, а во второй будут располагаться угли для копчения.

Важно! Для копчения не стоит использовать опилки хвойных пород древесины, так как это приведет к появлению горького привкуса. В летнее время в коптильне температура сохраняется без использования дополнительных материалов

Зимой же необходимо использовать несгораемую ткань или другие материалы, которые не боятся высокой температуры и способны удерживать тепло

В летнее время в коптильне температура сохраняется без использования дополнительных материалов. Зимой же необходимо использовать несгораемую ткань или другие материалы, которые не боятся высокой температуры и способны удерживать тепло.

Перед тем как сделать коптильню из старого холодильника следует рассмотреть фото подобных конструкций. Это поможет избежать ошибок. Например, многие забывают о создании в верхней части холодильника отверстий для выхода дыма.

Сборник конденсата

При холодном копчении выделение конденсата – это часть процесса. От этого никуда не денешься. Этот факт заметно усложняет процесс копчения, особенно если на улице нежарко. Но если сделать устройство для сбора конденсата, то проблема уже не будет стоять так остро.

Выходную трубку из дымогенератора нужно опустить вниз, в самой нижней ее точке поставить специальную емкость под сбор конденсата, к емкости приварить две трубы — одну напротив другой. С противоположной стороны эта труба вновь поднимается вверх и обычным образом входит в коптильный шкаф. Такое устройство собирает большую часть конденсата. Не забывайте время от времени сливать конденсат из емкости.

Из ведер

Потребуются следующие материалы:

два ведра или больших кастрюли, бака;
4 – 5 шампуров для шашлыка (или стальная сетка);

металлический патрубок диаметром 30 – 40 мм;
компрессор для аквариума.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Ведра или баки обязательно должны иметь крышки. Они необходимы для удержания дыма внутри емкостей.

Сборка проходит следующим образом:

в первом ведре проделываем два отверстия (оба должны располагаться ближе к верхней части резервуара);
в первое отверстие вставляем выходной патрубок аквариумного компрессора;
во второе отверстия вставляем металлический патрубок;
во втором ведре проделываем одно отверстия (располагаем его в нижней или средней части);
вставляем туда другой конец металлического патрубка;
сгинаем шампуры так, чтобы они образовали букву П (при этом оставляем на их концах подобие крючков);
размещаем шампуры во втором ведре, зафиксировав с помощью крючков.

Конструкция работает по такой схеме:

на размещенные во втором ведре шампуры укладывают мясо или рыбу для копчения, закрывают крышкой;
на дно первого ведра кладут древесную щепу, поджигают, закрывают крышкой;
запускают аквариумный компрессор;

Воздух, нагнетаемый компрессором, направляет дым в дымоход, а оттуда – в резервуар с обрабатываемым продуктом.

Конструкция имеет как плюсы, так и минусы. Главное достоинство этой модели – простота и дешевизна сборки.

Основной минус состоит в том, что компрессор «загоняет» в камеру сгорания слишком много воздуха. Это приводит к:

инициации полноценного горения древесной щепы (поэтому за ней нужно постоянно следить);
разбавлению дыма воздухом и его недостаточной концентрации.

Горения древесины можно избежать, не допуская ее прямого контакта с огнем. Для этого первое ведро, где генерируется дым, ставят на огонь. Дно нагревается, щепа начинает тлеть и выделять дым, но так и не загорается.

Что такое дымогенератор для копчения: функции и особенности

Холодное копчение занимает довольно продолжительный промежуток времени. Продукты, полученные таким способом, имеют более тонкий, изысканный аромат и вкус. Во время процедуры приготовления происходит уничтожение болезнетворных бактерий. Срок годности продуктов, приготовленных в агрегатах холодного типа, может достигать года, что является серьезным преимуществом конструкции.

Лучшим материалом для производства дымогенератора холодного копчения считается сталь

Особенности данного процесса требуют использования специального оборудования. Важнейшую роль в этом случае играет генератор дыма для копчения. К этому прибору выдвигаются определенные требования. Он должен способствовать образованию достаточного количества дыма, а также регулировать его интенсивность. Устройство, обладающее автономностью, значительно упрощает процесс приготовления копченостей.

Для того чтобы собрать данное устройство, нужно составить предварительный чертеж. Схема включает в себя рисунок будущего прибора, необходимые размеры и обозначения.

Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони

Дымогенератор из подручных материалов

Существует множество конструкций агрегата. С верхним и нижним, внутренним и внешним узлом эжекции, с расширяющей емкостью для дополнительного охлаждения дыма и его очистки. Рассмотрим создание дымогенератора на примере двухкамерной конструкции с внешним эжектором.

Для установки понадобятся:

две трубы;
две полдюймовые трубки по 7−10 см каждая;
тройник;
соединительный угловой переход;
пара крышек под диаметр емкостей;
гайки.

Верхняя часть трубы закрывается съемной крышкой. На 3 см от нижнего края устанавливаем решетку, к примеру, дно банки с отверстиями. Из трубы такого же диаметра делаем чашу высотой 10−20 см, которая послужит сборником золы. Она должна герметично прилегать к камере и крепиться к ней по бокам либо болтами, либо защелками.

Непосредственно перед зольником сверлим отверстие диаметром 8 мм для розжига щепы, с обратной стороны чуть выше — отверстие под имеющуюся в наличии трубу (например, 3−4- или 0,5-дюймовую). Для удобства очистки лучше производить соединение с помощью гаек. Чтобы опилки и нагар из камеры не попадали внутрь сгона, на его конце крепится угловой соединитель.

Посередине переходника монтируется тройник, к нижней части которого прикручивается банка для сбора конденсата и смол. Второй конец соединяется с трубой такой же длины и диаметра, как камера сгорания. Она послужит охлаждающим и дополнительным очистительным узлом. На нее крепится крышка со встроенным эжекторным механизмом, герметичность в этом случае необязательна. Внутрь второй камеры можно дополнительно вставить пружину или другие препятствия для сбора смолянистых веществ.

В камеру сгорания сверху засыпается щепа, которая поджигается через запальное отверстие. Образуется дым, который поступает через переходник в камеру конденсации и выгоняется из нее с помощью созданного эжектором потока воздуха.

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, полезные советы
