Высоковольтный блок для коптильни своими руками: как сделать электрокоптильню?

Оглавление

Самостоятельное изготовление

Существует два типа коптилен с электростатическим контуром, которые возможно изготовить в домашних условиях своими руками:

  • на старом телевизионном трансформаторе;
  • на старом двухтактном двигателе или же катушке зажигания.

Различаются они между собой только теми блоками, посредством которых коптильня генерирует поле, а сам корпус и внешний вид могут быть одинаковыми.

Схемы и чертежи

Чтобы сделать коптильню, необходимо четко понимать, как именно должен выглядеть и из чего состоит конечный результат работы. На общей схеме электростатической коптильни можно обнаружить все необходимые элементы, в частности и сам духовой шкаф, корпус которого может быть выполнен как из металла, так и из дерева или даже плотного пластика. Рядом с ним должен быть прикреплен генератор напряжения.

Подбор материалов и комплектующих

Напряжение в коптильной установке должно варьироваться в пределах 20-30 кВт, для чего используется высоковольтный генератор. Он также может быть изготовлен самостоятельно.

  • Из катушки зажигания и машинного коммутатора. Блок высокого напряжения, собранный с помощью катушки и аккумулятора, представляет собой простую схему с источником питания и ключом. Задающий импульсы генератор должен быть с частотой 1-2 кГц, а напряжение всей цепи – 12 В, что потребует около 1-2 А.
  • Из строчного трансформатора. Как и в первой схеме, здесь импульсы, поступающие от генератора, управляют транзистором. В итоге получается 20-25 кВт постоянного напряжения. И первый, и второй вариант схемы предполагают наличие генераторов, функционирующих на определенных частотах. В первом случае нужна частота 1000-2000 Гц, а во втором – 14000-16000 Гц. Лучше все же использовать генератор из развертки телевизора, так как он больше ускоряет движение частиц дыма, и процесс завершается раньше.

После выбора источника напряжения, необходимо перейти к изготовлению парогенератора. Самым лучшим корпусом для него послужит чугунная жаровня или нержавеющая кастрюля с толстыми стенками и дном. На дно тары насыпается слой крупы гранита или известняка в 2-3 см и укладывается нагреватель.

Отверстие, просверленное в крышке, закрывающей генератор, оборудуется штуцером и гибким пластиковым или металлическим гофрированным шлангом. Второй конец такого шланга присоединяют к охладителю дыма. Этот охладитель изготавливают из небольшой емкости для воды медной трубки длиной не менее 150 см. Медь сворачивают спиралью так, чтобы она помещалась в емкость, и к ее выводам присоединяют шланги от генератора дыма и вентилятора.

Инструкции по сборке

Самодельный коптильный шкаф лучше всего изготавливать из дерева или металла, но в последнем случае сложнее оборудовать изоляцию, да и стоит такой вариант дороже.

Собирается он размерами 70х50х100 см с дверью на петлях, которая должна очень плотно примыкать и не оставлять щелей. Анод (положительно заряженный электрод) выполняют из оцинкованной жести. Такую жесть снабжают остриями, которые направлены в сторону продукта – это создаст большую напряженность поля. Острия делаются с помощью надреза уголком и отгиба. Вместо жести, также можно приспособить металлическую ячеистую решетку.

Чтобы подготовить готовую коптильню к работе, необходимо расположить в скороварке или жаровне щепу и включить нагреватель. В коптильный шкаф загружают сало или рыбу и включают вентилятор. Как только дым начинает поступать в бесперебойном режиме, дверцу шкафа можно закрыть и включить генератор. После завершения процесса копчения генератор нужно отключить и подождать две минуту, чтобы он остался без напряжения. Прежде чем трогать шкаф, отключают парогенератор и вентилятор, устройство разгружается, и только после этого производится влажная уборка всех запачкавшихся поверхностей.

Практическая часть

Теперь нам надо сделать сам блок высоковольтного  копчения (далее ВВ блок). Для этого мы используем детали с Алиэкспресс. Нам понадобится:

  1. Любой блок питания на 12 – 16 вольт. 16 вольт позволяет развить максимальную мощность ВВ блока и это предельное питание для микросхемы NE555, на которой работает ШИМ.

  1. Вольтметр – амперметр для визуального контроля силы процесса копчения. Использование вольтметра — амперметра позволяет подобрать ту силу тока и напряжения копчения, которая оптимальна для используемой вами коптилки. Так же позволяет регулировать напряжение копчения при разной влажности, например зимой и летом.

  1. Сам блок ШИМ. Он может быть разный, но должен вырабатывать импульсы с частотой не выше 1500Гц. Это максимальная эффективная частота для работы используемых высоковольтных диодов от микроволновки. А так же иметь мощность не менее 4 ампера, больше надежнее. Меня например вполне устраивает вот такой с Алиэкспресса. Правда он нуждается в переделке для понижения частоты, необходимо заменить конденсатор указанный стрелкой на номинал 103 (или 001мкФ).

  1. Катушка зажигания. Я не могу точно сказать какая будет работать лучше, я использовал катушку от А/М Toyota на 12 вольт. Предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

  1. Диоды использованы от микроволновой печки на 0.35A 15000 В. Они прекрасно выдерживают нагрузку, даже кратковременное короткое замыкание. Вообще есть диоды до 2.5 ампера, это для очень мощных коптилок.

  1. Ну и конденсаторы. Желательно на 15000 вольт и примерно 560 пФ. Разброс параметров до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

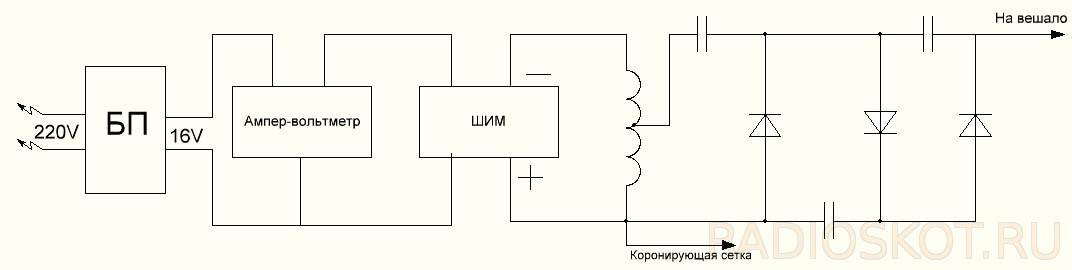

Схема блока

Все это собираем по следующей схеме – должно получиться вот так:

С блока питания я корпус снял, так удобнее монтировать в корпус ВВ блока (но менее безопасно)

Обратите внимание на маркировку диодов, у них на одном конце имеются полоски обозначающие катод. Для того что бы при работе ВВ блока не прошивало высокое напряжение, все выводы конденсаторов и диодов заливаем клеем из клеевого пистолета

Помимо изоляции, это придаст еще и жесткость конструкции умножителя.

Умножитель паяется так:

После этого все монтируем в корпусе:

Ну и результат. Под вольтамперметром написана максимальная эффективная мощность ВВ блока.

Простой деревенский способ копчения

Эта конструкция состоит из двух камер, соединенных между собой дымоходом. Коптильня располагается на одной стороне, на другой стороне находится печь или очаг, который и есть генератор дыма.

Коптильню делают из досок – она должна быть полностью герметична. Можно использовать бочку. Камеру располагают на возвышенности, обязательно выше печи для хорошего движения дыма

Дымоход должен быть длиной от 3 до 4 метров, чтобы дым – предназначенный для копчения охладился до подходящей температуры.

В зависимости от того как будет использоваться коптильня есть 2 вида прокладки дымохода:

  • Если коптильня стационарная, то дымоход выполняется в виде кирпичного канала или металлической трубы, закопанной в землю.
  • Если конструкция собрана «на скорую руку», то отлично подойдет выкопанная под уклоном траншея.

Дымоход соединить с коптильней снизу для большего заполнения дымом. В месте соединения нужно расположить фильтр, чтобы сажа блокировалась и не садилась на продукты копчения.

Видео

https://youtube.com/watch?v=0d4-OPIrC_o

Ссылки на детали и модули, продающиеся на Али, не приводятся – вы можете сами найти по названиям. Автор проекта – ОлегГ.

Обсудить статью ВЫСОКОВОЛЬТНЫЙ БЛОК ДЛЯ КОПЧЕНИЯ

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Самодельные электростатические коптильни

Необязательно покупать дорогой аппарат, чтобы порадовать себя и своих близких вкусными копчеными лакомствами. Электростатическую коптильню можно создать своими руками у себя дома, с помощью подручных материалов и приспособлений.

Данное изделие состоит из четырёх основных элементов:

  • Коробчатая камера, собираемая из дерева (фанеры) или стеклопластика с хорошей диэлектрической проницаемостью. Металл и стекло являются не лучшими материалами для этой конструкции, однако при намерении их использовать, заранее изучите технику безопасности. Если самостоятельно изготовить корпус нет возможности, можно приспособить для этой цели старый холодильник. Переделать его достаточно просто, даже не обладая высокими навыками плотника. Размеры каркаса определяются объёмом полуфабрикатов, которые нужно приготовить за один раз. Для более точного контроля за процессом дверь можно сделать из прозрачного материала или вырезать смотровое окошко.
  • Дымогенерирующий блок. Источник дыма также можно сконструировать своими руками. Самый распространённый вариант — тлеющего типа с эжектором и электрическим нагревом. Аппарат может быть изготовлен из чугунной утятницы или кастрюли (из нержавейки).
  • Система охлаждения до рабочей температуры. Также в охлаждающей камере происходит очистка дыма от смол и дёгтя. Если этим пренебречь, используемые электроды покроются плотным налётом и электростатическое поле перестанет функционировать. Охладитель можно смастерить из змеевидного шланга.
  • Генератор поля высокого напряжения (10-20 кВ). Для получения генерации необходимо собрать простейшую электрическую схему. Из материалов понадобятся: металлическая сетка, эбонитовые кольца, транзистор, сетевой кабель, резистор, а также один из предложенных ниже вариантов электрогенерирующего устройства. При разработке высоковольтного генератора советуем пользоваться специальными пособиями, которых полно в интернете. Некоторые детали для работы можно достать из старой микроволновки, в частности, высоковольтные диоды от 0,3 до 2,5 Ампер.

Самый главный элемент конструкции, от которого зависит качество и производительность работы, — электроконтур, его можно собрать из различных, уже не используемых приборов. В этой статье мы рассмотрим два самых популярных и надёжных варианта, которые уже давно испробованы множеством домашних кулинаров на личном опыте.

Развёртка телевизора

Основным компонентом электроконтура может послужить развёртка старенького кинескопного телевизора. Это небольшая электронная плата, соединённая с высоковольтным выпрямителем и трансформатором. Если она работоспособна, то нужно всего лишь подключить её электроды и подать питание. После чего можно запускать коптилку.

Катушка зажигания и автомобильный аккумулятор

Альтернативный генератор электростатического поля — индукционная катушка зажигания от двигателя внутреннего сгорания автомобиля. Она может выполнять роль понижающего трансформатора, а аккумулятор послужит хорошей заменой источника питания.

Как работает электростатическая коптильня

Электростатическое копчение основано на простых физических явлениях. В коптильне создается постоянная разность потенциалов от источника высокого напряжения, за счет чего дым быстро проникает в обрабатываемый продукт. Для правильной работы коптильни положительный полюс (анод) подключается к сетке, через которую проходит дым. Дым в результате ионизируется и становится положительно заряженным. Отрицательный заряд подается на катод, в качестве которого выступают готовящиеся продукты.

Положительно заряженный дым устремляется к отрицательно заряженным продуктам и быстро распределяется по всему их объему. Продукт получается равномерно насыщенным частицами дыма, что выгодно отличает электростатическое копчение от обычного, когда поверхностный слой продукта является более прокопченным.

Важно, что продукт после электростатического копчения не является полностью готовым. Глубокая диффузия продуктов горения только запускает процессы денатурации и гидролиза, поэтому после завершения копчения необходимо выдержать обработанные продукты еще несколько дней в прохладном месте. Электростатическую коптильню несложно сделать в домашней мастерской

Чтобы выполнить приспособление своими руками, понадобятся базовые слесарные навыки и знание основ электротехники. В интернете можно найти множество схем для сборки домашней коптильни

Электростатическую коптильню несложно сделать в домашней мастерской. Чтобы выполнить приспособление своими руками, понадобятся базовые слесарные навыки и знание основ электротехники. В интернете можно найти множество схем для сборки домашней коптильни.

Общая схема электростатической коптильни включает 4 основных элемента:

  • Коптильная камера. В установке необходимо позаботиться о том, чтобы продукты были хорошо изолированы от корпуса. Если корпус выполнен из металла, то крепления выполняются обязательно из диэлектрика. Хорошо зарекомендовал себя эбонит, но можно использовать и дерево: дуб, орешник, ясень. Корпус должен быть оборудован плотно закрывающейся крышкой, в которую можно встроить термометр. Для работы коптильни внутри помещений стоит позаботиться о дымоотводе. Оптимальный объем камеры для домашнего копчения — 50-100 л.
  • Генератор дыма. Для электростатического копчения используются те же конструкции на опилках и щепе, что и для обычного холодного копчения. Дым должен быть обильным и холодным, с температурой не больше 35°С. Для копчения лучше всего использовать для получения дыма дерево фруктовых и лиственных пород, за исключением березы.
  • Источник высокого напряжения.
  • Управляющий блок.

Высоковольтный генератор для копчения электростатикой своими руками

==================================================================

Высоковольтный генератор (ВВГ) с питанием 5 вольт:

Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.

Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит..
Про питание от аккумулятора и про циклический таймер будет в следующих статьях.

Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).

Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..

Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.

Схема высоковольтного генератора для электростатического копчения

Весь процесс сборки показан в видео — высоковольтный генератор для электростатического копчения своими руками

Для самостоятельной сборки ВВ генератора :

Внимание: иногда, при ПЕРВОМ нажатии,  ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно. Если это не поможет, попробуйте скопировать ссылку и вставить ее в др

браузер

Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

Наборы   генератора

— с платой

Импульсные блоки питания AC-DC

— блок питания  100-240 V (AC)  —   5V, 2А (DC)

Высоковольтные конденсаторы

— 30 кВ 680 пф

— 20 кВ (разная емкость)

Высоковольтные диоды 2CL77

Резистор высоковольтный 10 мОм 2 Вт

Резистор высоковольтный 10 мОм 3 Вт

Резистор высоковольтный 10 мОм 5 Вт

Транзистор D880

Конденсатор 0,01мкФ 100В

Резистор 10 мОм 1Вт      (они там разные, надо выбрать —  10М). Таких резисторов нужно 4 шт, соединяем их по 2 шт  параллельно и 2 таких цепочки — последовательно.

В итоге получим 2Вт 10мОм   Или, еще лучше  — сделать 3 цепочки по 3 резистора (всего 9  шт). Эти сборки надо будет  залить термоклеем или эпоксидной смолой.

Шланг (трубка) для аквариума 6 мм

Пистолет для термоклея

Супер паяльник

Вентилятор DC 5V для охлаждения генератора

При заливке (пропитке)  ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса ). Он подключен через MT3608  http://ali.pub/2ve5uv к литий-ионному аккуму на 3,7В.

Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к. мы имеем дело с продукцией из «поднебесной», где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

мы имеем дело с продукцией из «поднебесной», где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

Так же см. — что может пригодиться для коптильни: http://vitaliypavlov.ru/?p=1528

ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!

Так же рекомендую обратить внимание на готовые и  сборно-разборную автономную, которые изготавливает «АТФ-Сервис» (г. Королев). ==========================

==========================

Зарегистрируйтесь здесь и покупайте на AliExpress дешевле
Станьте партнером AliExpress

Как сделать коптильню своими руками. Пошаговая инструкция

Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.

В зависимости от возможностей и желания можно построить такие коптильни:

Походная коптильня.

Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.

Инструкция для строительства походной коптильне следующая:

● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров;
● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню;
● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра;
● присоедините топку к трубе;
● установите задвижку на топке с другой стороны, чтобы создать тягу;
● сбейте из досок герметичную камеру для копчения;
● установите внутрь камеры решетки, задвижку, панель для забора продуктов.

Стационарная коптильня.

Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.

Для ее монтажа следуйте пошаговой инструкции:

● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры;
● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры;
● проложите трубу по траншее до топки;
● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком;
● присоедините топку к трубе;
● после того, как фундамент застынет, начните кирпичную кладку стен;
● в процессе кладки сделайте металлические прутья;
● оборудуйте строение крышкой.

Простейшая коптильня горячего копчения.

Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:

● выберете подходящее место для коптильни на возвышенности;
● оборудуйте участок металлическим листом, на котором будет гореть огонь;
● уложите основу из кирпича с двух сторон от листа;
● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро;
● оборудуйте ящик полками, на которых будут коптится продукты;
● установите поддон, который будет нужен для опилок;
● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов;
● установите задвижку.

Коптильня на мангале.

Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.

Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:

● найдите кусок трубы или небольшую бочку из металла;
● положите находку на мангал;
● оборудуйте трубу решеткой;
● насыпьте опилок;
● герметично закройте трубу;
● разожгите огонь.

Простая коптильня из бочки.

Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:

● сделайте отверстие в дне бочки;

● установите на дно нагреватель, вытащив шнур через отверстие;

● на печку поставьте емкость с опилками и накройте ее колпаком;

● подвесьте продукты на пруты или положите на решетку;

● накройте бочку крышкой.

Коптильня на чердаке.

Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.

Сборка самодельной электростатической коптильни

Альтернативой эбонитовым кольцам являются диэлектрические стержни из прочного дерева. То же самое касается и опор под решетку.

Корпус электростатической коптильни можно сделать из дерева/фанеры. Данный материал является диэлектриком, поэтому безопасен в использовании.

Корпус коптильни оборудуют крышкой. К ней крепят штуцер для крепления дымоотвода и термометр.

  • Шланг надевают на штуцер и выводят в вентиляцию/форточку/окно.
  • Самодельную электростатическую коптильню часто делают из плотного картона, фанеры или доски в виде вертикального ящика размером 40*40*60 см.

Распространенный вариант электростатической коптильни — прибор с системой охлаждения. Подходит для тех, кто экономит пространство и не хочет увеличивать длину дымохода.

Видео: обзор самодельной электрической коптильни

Благодаря дымоходу внутри камеры для копчения нет излишней задымленности. В заводских коптильнях встроены специальные датчики, регулирующие температуру внутри установки и степень насыщения дыма.

Внизу камеры устанавливают сетку, к которой при помощи изолированного кабеля подключают анод.

Подвешивают продукты — каждый кусок мяса/сала или рыбы на отдельный крючок. Заготовки подключают к катоду. Штырь плотно втыкают на несколько сантиметров.

Подключать к отрицательному полюсу напряжения нужно все сырье.

  • Установку закрывают крышкой, и поджигают топливо.
  • После того, как начнет вырабатываться заметный дым, трансформатор подключают к розетке.

Электрическая коптильня очень популярна не только среди владельцев собственных участков. Компактные электроприборы для копчения используют в домашних условиях. Самому сделать такой прибор несложно. Зачастую его собирают из старого холодильника или металлической емкости.

В среднем на приготовление заготовок уходит несколько часов. Все зависит от напряжения, температуры дыма, количества сырья и др. Владельцы самодельных электростатических коптилен отмечают, что установить оптимальное время для копчения можно только экспериментальным путем.

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Простой дымогенератор для холодного копчения: делаем сами

Есть и общие принципы, которые должны соблюдаться, независимо от выбранной технологии. Это будет залогом надежного и безопасного функционирования устройства.

Материалы и инструменты

В зависимости от выбранной технологии, подготавливается емкость, которая станет корпусом дымогенератора. Также потребуются трубы, лучше из нержавейки. Болты, гайки, уплотняющие прокладки помогут сделать все крепления надежными. Сгоны и водопроводные тройники обеспечат правильное соединение всех деталей.

Из инструментов пригодятся гаечные ключи различного размера для фиксации метизов. Нарезка труб и других деталей выполняется болгаркой. В отдельных случаях потребуется сварочный аппарат.

Камера сгорания

За счет тления щепы образуется необходимый для копчения дым

Происходит это в камере сгорания, поэтому важно, чтобы при ее изготовлении использовались исключительно качественные материалы. Лучший вариант – нержавеющая пищевая сталь. Это исключит попадание опасных для организма веществ в дым

В качестве камеры сгорания можно взять готовую трубу или старый огнетушитель

Это исключит попадание опасных для организма веществ в дым. В качестве камеры сгорания можно взять готовую трубу или старый огнетушитель.

Высота емкости варьируется от 0,5 до 1 метра. Диаметр должен быть не менее 9 см. Это позволит предотвратить застревание щепы. В специализированных магазинах продают готовые трубы, которые идеально подходят для камеры сгорания.

Колосниковая решетка и зольник

Колосниковая решетка располагается в нижней части. На нее укладывается щепа и подпаливается. Для поджига проделывается отверстие чуть выше колосниковой решетки. Можно сделать два отверстия для циркуляции воздуха и поджига. Так тяга будет лучше. Решетку можно сделать своими руками из листового металла. Дырочки просверливаются на расстоянии 4-6 см. Такого расстояния достаточно, чтобы щепа не просыпалась, а решетка освобождалась от золы. Внизу устанавливается зольник – нижняя крышка. Ее можно приварить, но чтобы не было проблем с очисткой, лучше сделать эту часть съемной.

Дымопровод

Входная труба должна соединяться с камерой сгорания на 5-7 см выше зольника. Такое расположение позволит дыму сразу проникать в дымовод, не проходя через все другие элементы дымогенератора. Должны быть созданы надлежащие условия для охлаждения дыма. Чем длиннее труба, тем ниже температуру будет иметь дым при попадании в коптильную камеру. На выходе не нужно устанавливать сетку для предотвращения попадания золы и щепы в дымовод. Это приведет к засорению. Процесс монтажа дымопровода выполняется по следующей схеме:

  1. Крепится сгон из трубы ¾.
  2. Устанавливается крестовина ¾.
  3. В торец помещается заглушка для ревизии.
  4. Фиксируется труба дымовода, которая будет соединяться с коптильней.

Для лучшего охлаждения в некоторых случаях берут трубу большого диаметра, по размеру равную диаметру камеры сгорания.

Сборник для конденсата и смолы

Когда дым поднимается по трубопроводу тяжелые вещества, конденсат и канцерогены оседают, поэтому необходимо организовать специальный сборник. Для этого в нижней части трубы, где присоединена крестовина, крепится банка с резьбой. Такое приспособление способствует быстрой и комфортной очистке.

Эжектор

Один из ключевых компонентов установки – эжектор, поэтому ему следует уделить должное внимание. Крепится он в верхней части дымовода. Он включает в себя 2 компонента: штуцер и тонкая трубка

Трубка должна выступать из емкости, поэтому ее необходимо брать с запасом, чтобы в тестовом режиме определить оптимальную длину

Он включает в себя 2 компонента: штуцер и тонкая трубка. Трубка должна выступать из емкости, поэтому ее необходимо брать с запасом, чтобы в тестовом режиме определить оптимальную длину.

Компрессор или вентилятор для дымогенератора

К штуцеру крепится нагнетатель. Для этого можно использовать магазинный компрессор или сделать устройство своими руками. Подойдет и обычный компьютерный кулер

При сборке важно обеспечить наличие регулятора интенсивности и позаботиться о блоке питания на 12 Вольт. Не всегда обязателен электрический источник питания. Можно использовать автономные зарядные устройства от телефона – PowerBank

Это позволит сделать аппарат мобильным и без проблем его перевозить

Можно использовать автономные зарядные устройства от телефона – PowerBank. Это позволит сделать аппарат мобильным и без проблем его перевозить.

Как работает электростатическая коптильня

Электростатическое копчение основано на простых физических явлениях. В коптильне создается постоянная разность потенциалов от источника высокого напряжения, за счет чего дым быстро проникает в обрабатываемый продукт. Для правильной работы коптильни положительный полюс (анод) подключается к сетке, через которую проходит дым. Дым в результате ионизируется и становится положительно заряженным. Отрицательный заряд подается на катод, в качестве которого выступают готовящиеся продукты.

Положительно заряженный дым устремляется к отрицательно заряженным продуктам и быстро распределяется по всему их объему. Продукт получается равномерно насыщенным частицами дыма, что выгодно отличает электростатическое копчение от обычного, когда поверхностный слой продукта является более прокопченным.

Важно, что продукт после электростатического копчения не является полностью готовым. Глубокая диффузия продуктов горения только запускает процессы денатурации и гидролиза, поэтому после завершения копчения необходимо выдержать обработанные продукты еще несколько дней в прохладном месте

Электростатическую коптильню несложно сделать в домашней мастерской. Чтобы выполнить приспособление своими руками, понадобятся базовые слесарные навыки и знание основ электротехники. В интернете можно найти множество схем для сборки домашней коптильни.

Общая схема электростатической коптильни включает 4 основных элемента:

  • Коптильная камера. В установке необходимо позаботиться о том, чтобы продукты были хорошо изолированы от корпуса. Если корпус выполнен из металла, то крепления выполняются обязательно из диэлектрика. Хорошо зарекомендовал себя эбонит, но можно использовать и дерево: дуб, орешник, ясень. Корпус должен быть оборудован плотно закрывающейся крышкой, в которую можно встроить термометр. Для работы коптильни внутри помещений стоит позаботиться о дымоотводе. Оптимальный объем камеры для домашнего копчения — 50-100 л.
  • Генератор дыма. Для электростатического копчения используются те же конструкции на опилках и щепе, что и для обычного холодного копчения. Дым должен быть обильным и холодным, с температурой не больше 35°С. Для копчения лучше всего использовать для получения дыма дерево фруктовых и лиственных пород, за исключением березы.
  • Источник высокого напряжения.
  • Управляющий блок.
