Краскопульт для водоэмульсионной краски: как выбрать инструмент

Настройка входного давления

Давление на входе в краскопульт — параметр нормируемый и рекомендуемый заводом-изготовителем. Он всегда указывается в технической документации к пульверизатору.

Сразу оговоримся, что настраивать входное давление желательно по регулятору с манометром, подключенному непосредственно к рукояти пульверизатора. Ибо на пути сжатого воздуха от компрессора к краскопульту неминуемы потери до 1 бар, а иногда и выше (это зависит от протяженности воздушной магистрали, количества «местных» сопротивлений, состояния фильтров и т.д.). Регулятор, подключенный к ручке краскопульта позволит настроить давление более точно.

Настройка входного давления с помощью манометра-регулятора

Процесс настройки входного давления сам по себе достаточно прост.

1. Откройте (отверните) до максимальных значений винты регулировки подачи воздуха и размера факела. Регулировка подачи краски при этом не играет никакой роли.

2. Затем нажмите на спусковой рычаг пистолета так, чтобы началась подача сжатого воздуха. В это время, вращая регулировочный винт подачи воздуха на манометре, установите рекомендованное давление на входе.

Напоминаем, что для конвенциональных пистолетов это значение составляет от 3 до 4 бар; для пистолетов системы HVLP и LVLP, в зависимости от модели и производителя, данная величина может варьироваться в пределах 1,5-2,5 бар (в основном 2 бар).

Регулировка входного давления по подключенному к ручке пистолета манометру-регулятору. 1. Полностью открываем подачу воздуха. 2. Полностью открываем регулятор ширины факела. 3. Нажимаем на курок. 4. Устанавливаем рекомендованное давление на манометре.

3. После настройки входного давления полностью откройте подачу краски (3-4 оборота регулятора). Убедившись, что все регулировочные винты открыты на максимум, а вязкость краски или лака соответствует заданной, можно приступать к тестам. Но о тестах позже.

Если пистолет оборудован встроенным манометром

Настроить входное давление на «продвинутых» моделях, оборудованных встроенными цифровыми манометрами, еще проще.

SATAjet 4000 B RP Digital со встроенным цифровым манометром

Если пистолет оборудован встроенным манометром. 1. Полностью открываем регулятор факела. 2. Нажимаем на курок. 3. Устанавливаем рекомендуемое давление, вращая регулятор подачи воздуха на краскопульте.

Если манометр без регулятора

Если манометр без регулятора. 1. Полностью открываем подачу воздуха. 2. Полностью открываем регулятор ширины факела. 3. Нажимаем на курок. 4. Вращая регулировочный винт на редукторе компрессора или фильтр-группе, устанавливаем рекомендованное давление.

Если манометра нет вообще. Наименее точный способ

Если же ваш пистолет не оборудован никакими измерительными приборами, очень грубо и приблизительно можно установить давление на редукторе компрессора или манометре фильтр-группы.

Выбирая давление в этом случае важно помнить о том, что падение давления в исправном и чистом фильтре составляет 0,3— 0,5 атм (а в забитом — намного больше!), и примерно 0,6 атм «съедает» воздушный шланг внутренним диаметром 9 мм и длиной 10 м

Если манометра нет вообще. Наименее точный способ! 1. Полностью открываем подачу воздуха. 2. Полностью открываем регулятор ширины факела. 3. Нажимаем на курок. 4. Устанавливаем давление на редукторе так, чтобы на 10 м шланга (внутренний диаметр 9 мм), на редукторе было на 0,6 бар больше рекомендованного входного давления пистолета.

Общие сведения перед покупкой краскопульта

Как наносить краски на поверхность? Способы

С помощью малярных кистей. Положительный эффект имеется при использовании в труднодоступных местах, для точного нанесения покрытия по узким деталям не испачкав сопряжённые части. В основной части метод лишён КПД. Высокие трудозатраты, увеличенное время выполнения задания, отсутствие экономии, слои имеют неровную поверхность.
Нанесение краски валиком с ручкой. Работы производятся с хорошим качеством, но необходимо наносить несколько слоёв для перекрытия огрехов. Высокие трудозатраты. Экономия материала почти отсутствует. Сроки проведения работ не нарушаются. Красящий материал сильно разбрызгивается при работе валиком. Необходимо укрывать другие поверхности.
Покраска посредством краскораспылителей. Экономия материала достигает 35%. При правильной настройке и подборе сопутствующего оборудования, материал для окрашивания не разбрызгивается на другие площади. Слои получаются равномерные по толщине. Наблюдается экономия время на производство работ.

Необходимым оборудованием для работы является воздушный компрессор для краскопульта.

Конструкция распылителя

Краскопульт это механический аппарат, который производит смешение небольших порций краски с воздушным потоком. В итоге выходит облако с микронными каплями краски, двигающиеся по воздушному потоку к обрабатываемой поверхности.

Состоит он из специальных деталей:

Корпус аппарата. В нём сосредоточены основные механизмы. Системы дозировки, воздушные каналы, камера для смешения.
Пластиковый бачок для подачи краски. Располагается сверху корпуса или в нижней его части.
Рабочая головка. В ней устанавливается пластинка распылителя.
Рукоятка аппарата размещается в нижней части краскопульта. Выполняет функцию для удобного удержания распылителя во время работы. К ней присоединяются воздушные шланги.

Основная функция краскопульта

В строительстве распылитель применяется для нанесения грунтовок и окрашивания поверхностей масляными красками и водоэмульсионными составами.

Применение его обусловлено:

Высоким качеством нанесения материала.
Выполнение задания в срок.
Экономия материала.
Привлечение минимального количества исполнителей.

При верной настройке распылителя и работе опытного специалиста слой краски будет тонким, без подтёков, площади, не подлежащие окрашиванию, останутся чистыми поверхностями.

Основной состав воздушного компрессора

Данное оборудование применяется для сжатия воздуха в специальной ёмкости и подачи его к рабочему оборудованию. Состоит компрессор совокупных частей:

Кабель, подводящий электрический ток.
Электрический асинхронный двигатель.
Система управления.
Накопитель сжатого воздуха, ресивер.
Отводящий шланг высокого давления.

На что еще обратить внимание

Необходимо также обратить внимание на следующее:

вес самого устройства и вес с полностью заполненным бачком;
из какого материала сделан аппарат, пластик разрушается при контакте с агрессивной средой, поэтому лучше, если большинство элементов будут металлическими, особенно сопло;
наличие и состав ремкомплекта;
уровень вибрации, для этого выбирают несколько однотипных моделей, по одной берут в руки и включают;
наличие удлинителя.

Размер дюзы

Мастер подбирает себе сопло такого диаметра, чтобы ему было удобно работать, ориентируясь на следующие рекомендации:

для нанесения морилок – 1,4 мм;
для базовых эмалей – 1,3-1,4 мм;
для акриловой эмали и прозрачных лаков – 1,4-1,5 мм;
для грунтов-наполнителей – 1,7-1,8 мм;
для жидких шпатлевок – 2 мм.

Размер дюзы для безвоздушного краскопульта подбирают по маркировке, например:

207 – означает угол распыления 20°, внутренний диаметр – 0,007 дюйма (0,18 мм);
415 – угол распыления 40°, внутренний диаметр сопла – 0,015 дюйма (0,38 мм).

Мощность для электрических моделей

Мощность электрических краскопультов 0,5-0,9 кВт, ниже, чем у пневматических аналогов. Этот параметр важен, если предстоит работать с ЛКМ разной вязкости. Дешевый китайский краскопульт с мощностью компрессора меньше 0,6 кВт сможет распылить только самую жидкую краску. Есть и качественные модели мощностью 0,3-0,5 кВт, эффективность работы которых достигается за счет особенной конструкции.

Они могут работать беспрерывно до 30 минут, отличаются от приборов, работающих от сети, такими характеристиками:

их мощность меньше;
вес больше (из-за встроенной батареи);
стоимость выше.

Мощность встроенного компрессора указана на упаковке инструмента.

https://youtube.com/watch?v=XyRsZ-zP4Nw

Материал бачка для краски и его габариты

Бачки краскопульта изготавливают:

из пластика – прозрачные, что позволяет контролировать расход ЛКМ, но их трудно вымыть после работы;
из металла – легко моются, но если использован не алюминий, а более тяжелый металл, это может дополнительно нагружать руки маляра.

Самый маленький бачок для краски вмещает 150 мл. Емкости объемом до 600 мл размещают в верхней части прибора. У бачков, расположенных внизу, размеры больше. Они вмещают 700-1000 мл ЛКМ и подходят при ремонте гаража, забора, потолка и стен квартиры.

Наибольшие бачки с объемом 10-13 л имеют покрасочные станции, применяемые на строительных объектах.

Объем ресивера

Разные типы компрессоров для покраски снабжены ресиверами неодинакового объема:

бытовые (гаражные) поршневые и одноцилиндровые имеют объем воздушного резервуара – 20-25 л;
полупрофессиональные – 50-100 л;
профессиональные – от 200 л.

Наличие ресивера характерно для выносных компрессоров.

Производительность устройства

Параметр зависит от типа краскопульта. З

а 1 час работы можно окрасить:

ручным краскопультом – 150-200 м²;
электрическим – 240-260 м²;
пневматическим – при работе с красками – до 400 м², со шпаклевками – до 85 м².

Какие бывают компрессоры

Краскопульты, пескоструйные аппараты, оборудование для штукатурки и нанесения мелкодисперсных смесей выдвигает определенные требования к системе нагнетания сжатого воздуха. Характеристики давления и прокачки (для одного устройства) недостаточны для применения промышленных агрегатов. В то же время требуемая параметрика достаточно серьезна, чтобы для ее обеспечения требовалось тщательно выбирать компрессор для краскопульта.

Сегодня в покрасочных цехах, гаражах и мастерских широко применяются:

винтовые устройства;
поршневые модели масляного и безмасляного типа;
конструкции с коаксиальным и ременным приводом.

Каждый из типов оборудования имеет свои особенности и недостатки. И для каждого существует своя оптимальная схема применения.

Поршневой безмасляный компрессор

Особенность поршневых безмасляных моделей — полное отсутствие смазки в системе. Компоненты поршневой группы и другие детали конструкции изготавливаются из специальных износостойких материалов. Низкое взаимное трение обеспечивает долговечность компрессора в целом. Устройства данного класса способны:

создавать давление до 10 атм;
обеспечивать хорошую производительность;
предложить компактные размеры и низкую массу.

Однако агрегат безмасляного типа, который нужен для краскопульта, заставит мириться с:

высоким выделением тепла;
малым сроком непрерывной работы;
повышенным уровнем шума.

Поршневой масляный компрессор

В поршневом масляном компрессоре все движущиеся детали покрываются смазочным материалом для снижения потерь на трение. Данный класс устройств отличается долговечностью. Масло находится в емкости картера поршневой группы. В результате разбрызгивания и подачи шестернями оно попадает на все детали конструкции. Такое техническое решение имеет ряд преимуществ:

потери на трение низки, что повышает КПД системы в целом;
выделение тепла незначительно;
оборудование может работать сравнительно долгое время.

Из недостатков можно отметить необходимость обслуживания: компрессор, питающий распылитель, периодически нуждается в доливе и замене масла. Однако эта мелочь не помешала устройствам такого типа завоевать огромную популярность, в первую очередь, в малых мастерских и гаражах.

Винтовой компрессор

Нагнетатель винтового типа — сложная и технологичная конструкция. Он достаточно дорог, сложно регулируется. При повреждении роторов не подлежит ремонту. При замене изношенных подшипников и других деталей рекомендуется обратиться к специалистам для проведения работы и перенастройки устройства.\

Несмотря на перечисленные недостатки, винтовые модели весьма популярны там, где компрессорный краскопульт используется практически непрерывно. Они способны:

подавать большое количество воздуха под высоким давлением;
работать непрерывно на протяжении десятков часов;
показывать высочайший КПД;
тонко настраиваться на нужный режим работы благодаря электронным системам контроля и регулирования.

Компрессор винтового типа выделяет мало тепла, не требует периодического обслуживания. Устройства такого класса весьма популярны в покрасочных цехах и на СТО. Но в небольшой мастерской или гараже они займут слишком много места и нагрузят проводку.

Системы с коаксиальным и ременным приводом

Компрессоры коаксиального привода знакомы всем. В них вал электрического или ДВС двигателя соединен напрямую с блоком поршневой группы. Такие устройства отличают:

высокие обороты двигателя;
значительное число ходов поршней в минуту.

Гораздо привлекательнее в разрезе технологических характеристик выглядит компрессор с ременным приводом. В нем валы поршневой группы и двигателя не соединены напрямую. Передача крутящего момента происходит через шкивы и ременную передачу. При этом диаметр колеса двигателя меньше, чем соответствующей детали на валу поршневой группы.

В результате такого технического решения достигается:

пониженное число ходов поршней в минуту;
резкое снижение бросков нагрузки на валу двигателя;
увеличение времени между заменами уплотнительных колец, иных элементов с ограниченным сроком службы;
рост КПД системы;
увеличение прокачки без роста мощности двигателя.

Главным недостатком компрессоров с ременной передачей является повышенный шум. Это легко объясняется: двигатель практически постоянно работает на максимальных оборотах. Однако этот недостаток не кажется важным, если учесть, что компрессоры с ременной передачей отличаются высокой стабильностью, нагрузочной способностью, общей надежностью.

https://youtube.com/watch?v=uCvF0xwIJj0

Распылитель из аэрозольного баллончика

Пульверизатор из аэрозольного баллончика — один из самых простых самодельных вариантов для водоэмульсионной краски. Сделать его из подручных материалов не составит никакого труда.

Для создания такого аппарата необходимо подготовить следующие материалы:

камера от велосипеда;
пластиковая бутылка;
насос от велосипеда;
аэрозольный баллончик (к примеру, от дезодоранта).

После подготовки всех необходимых материалов можно приступать непосредственно к выполнению работ:

У велосипедной камеры удалить ниппель.
Высверлить в бутылке дырку.
С внутренней стороны ёмкости приклеить ниппель.
С помощью ножовки выпилить из баллончика модуль, который распыляет краску. При этом нужно подбирать его таким образом, чтобы его диаметр был идентичным отверстию в бутылке.
С помощью холодной сварки прикрепить модуль к ёмкости. Нужно учитывать, что соединение должно быть герметичным, так как воздух будет подаваться под давлением.
После этого сделать пробное опрыскивание аппаратом. Стоит помнить, что конструкция самодельная и более трёх атмосфер она не выдержит.

Тип энергопитания основного нагнетателя

Промышленные установки в большинстве случаев работают от напряжения 380 В. Это связано с тем, что подобные установки характеризуются высокой производительностью. Для домашних мастерских подходит вариант исполнения, который может работать от сети 220 В.

Тип энергопитания во многом зависит от мощности используемого оборудования. Не стоит забывать о том, что трехфазное оборудование оказывает серьезную нагрузку на электрический кабель снабжения.

В заключение отметим, что при выборе компрессора следует уделять внимание популярности бренда. Некоторые производители применяют качественные материалы при выпуске своего продукта, другие стараются сэкономить

От этого будет зависеть устойчивость механизма к воздействию окружающей среды.

Принцип действия

Прежде чем приниматься за самостоятельное изготовление инструмента, важно понимать, как он работает и какие части механизма заставляют краску вырываться из бачка и быстро переноситься на поверхность. Поскольку объектом разбора является исключительно краскораспылитель, мы не будем рассматривать устройство источников воздуха (компрессора или турбины), а примем его как данность, идущую по умолчанию

Заострим внимание на конструкции пульверизаторов

Любой воздушный пульверизатор (как пневматический, так и электрический), имеет корпус, куда помещается игла и сопло (дюза). Поверх этого дела закручивается воздушная головка с боковыми отверстиями для придания факелу вытянутой формы. Помимо этого, на корпусе имеется курок для открытия воздушного клапана и бачок с распыляемой смесью. На пневматических пистолетах устанавливаются регуляторы размера факела, подачи материала и иногда воздуха. Электрические модели имеют регулятор напора потока воздуха на корпусе и материала с факелом на воздушной голове.

Первое, на что натыкается воздух, попадая в каналы распылителя – это клапан, соединенный с курком. При легком нажатии, путь открывается, поток проходит внутри корпуса и вылетает из воздушной головки. Материал при этом не распыляется, потому что путь ему преграждает конус иглы, упираемый в заднюю стенку дюзы. Более сильное давление на курок отодвигает иглу от сопла, открывая краске проход, проходя по которому она подхватывается потоком воздуха и стремительно вырывается вперед облаком мелких частиц. Если бак установлен снизу (как у большинства электрических моделей), смесь вытесняется через трубку тем-же воздухом, попадающим в емкость через второе, открытое для него отверстие. По этому принципу можно изготовить вполне приличный самодельный краскопульт для покраски авто без компрессора, на основе старого бытового пылесоса.

Воздушная головка, накручиваемая на дюзу, присуща только заводским моделям инструментов. Делая пулевизатор своими руками, даже самые умелые мастера обычно не стараются повторить сложную конструкцию данной детали, и используют менее продуктивный, но более простой принцип распыления. Именно о данной технологии мы расскажем далее.

https://youtube.com/watch?v=tVS8HUqHo6E

https://youtube.com/watch?v=AK8fuQ03Sw8

https://youtube.com/watch?v=DqtC3aJIvVM

Типы краскопультов

Распылитель для водоэмульсионного состава характеризуется скоростью и качеством покрытия, снижением расхода жидкости.

По принципу работы различают:

механические;
пневматические (воздушные);
безвоздушные (электрические, сетевые, аккумуляторные) типы пульверизаторов.

Напольные конструкции, которые характеризуются производительностью, диапазоном регулировок, используются профессионалами. Оборудование состоит из блока, в котором расположены мотор, насос, резервуар, и пистолета. Части соединены между собой шлангом.

Механический ручной распылитель

Рабочая длина насадки составляет 4 м. Производительность пульверизатора составляет 250 кв. м/час. Для работы с прибором нужен помощник, подкачивающий воздух ручным насосом каждые 3-5 минут. При нанесении финишной отделки допускается шероховатость.

Пневматический инструмент

По видам распыления различают оборудование с технологиями HVLP, HP, LVLP. При нанесении водоэмульсионной краски разбавляют состав. Это связано с подсушиванием материала напором воздуха, подаваемого из компрессора.

Резервуар с краской находится снизу или в верхней части, шланг высокого давления прикрепляется к рукояти пистолета. Профессиональные модели характеризуются мобильностью. Безопасность эксплуатации достигается за счет качественного соединения деталей.

Электрический краскопульт

Электрический краскопульт для водоэмульсионной краски оснащается переносным компрессором. От ручного варианта модель отличается высокой стоимостью. Цена бюджетных агрегатов, которые используются для распыления акриловой краски на водной основе, начинается от 2 тыс. руб.

Аппараты безвоздушного типа, на которые устанавливается удочка и пистолет в вертикальном направлении, стоят от 20 тыс. руб. Производителями выпускаются аккумуляторные варианты распылителей и агрегаты со встроенным компрессором.

Самодельный краскопульт из продувочного пистолета

Для изготовления краскопульта из продувочного пистолета понадобятся, кроме этого инструмента, запчасти от гелевой ручки. Контейнер для краски делают из евробанки с резьбой и такой же крышки. Все элементы закрепляются на деревянной станине толщиной 20 мм. От ручки пригодится стержень и наконечник.

Чтобы собрать такой инструмент в домашних условиях, сначала готовят основание в форме буквы «Г». Измеряют диаметр ствола пистолета, сверлят по этим размерам отверстие в короткой стороне заготовки. Дальше соблюдают последовательность действий, чтобы получился пульверизатор своими руками, не требующий переделки:

Деревянную деталь прикладывают к крышке банки, прикручивают снизу шурупами, предварительно смазав плоскость герметиком.
В проделанное отверстие вставляют ствол пистолета, надевают на выход наконечник от ручки.
Перпендикулярно его концу в деревянном основании сверлят отверстие.
Вставляют туда стержень, перпендикулярно ствол, регулируют взаимное положение. Конец стержня должен находиться немного выше нижней части отверстия наконечника. В банке он не доходит до дна 1,5 см.

Воздух в пистолет подают насосом или компрессором.

Критерии выбора подходящего растворителя

Краска разбавляется растворителем. Его нужно правильно подобрать перед тем как разбавить краску при покраске краскопультом. Самый простой способ – это изучить упаковку КМ, вычитать рекомендованный производителем растворитель. Он будет идеальным вариантом. Экономится время на поиски, но нужно быть готовым к денежным расходам. Фирменные растворители не дешевые.

Существуют другие критерии подбора растворителя, чтобы подготовка краски для покраски краскопультом была выполнена правильно.

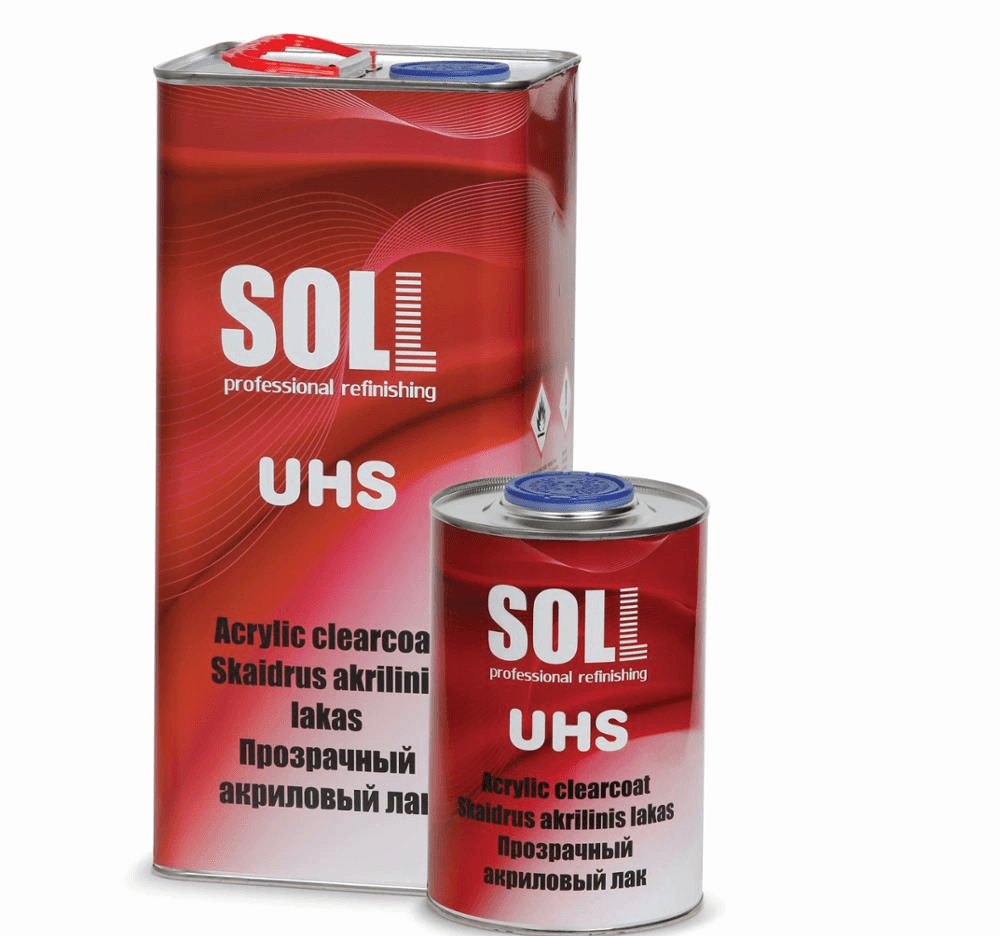

Маркировка краски по наполненности

Краситель состоит из красящего вещества и растворителя, которые находятся в определенном соотношении между собой.

По такому соотношению КМ классифицируется:

красящий материал низконаполненый;
краситель средненаполненный;
высоконаполненный.

Это характеристика концентрации красящего вещества и количества уже имеющегося в составе растворителя. Правило: выше наполненность – добавляется больше разбавляющего вещества. Краситель высоконаполненный более экономно расходуется, равномерно ложится на поверхность.

Существует маркировка КМ от низконаполненного или с большим количеством растворителя до высоконаполненного с небольшим количеством растворителя: LS; HD; HS; MS; UHS; VHS. Маркировку можно рассматривать в качестве одного из способов как определить вязкость краски без вискозиметра. Если низконаполненный материал не разбавляется большим количеством растворителя, то в высоконаполненный КМ его вливается до 30%.

Скорость застывания краски зависит от температуры

КМ выбирается с учетом температуры окружающей среды во время ее нанесения. При чем знать температуру важна еще на стадии добавления разбавляющего вещества. Скорость застывания красителя, его вязкость определяется специальным прибором – вискозиметром.

Скорость высыхания зависит от типа растворителя добавленного в состав красителя:

быстрый вид;
универсальный относится к нормальному;
медленный вид.

Каждый из них используется в определенных условиях:

температура среды около 17 градусов – применяется быстрый вид;
температура 20-25 градусов – нормальный вид;
температура больше 25 градусов – медленный состав.

Растворители по виду подбираются определенному типу краски.

Такое соответствие помогает новичкам подобрать краситель и разбавляющее вещество:

Растворители Р-12 или Р-651 соответствуют акриловым краскам.
Толуолон, ксилолон и Р-4 добавляются в алкидный краситель.
Марка Р-464 вливается в нитроэмаль.
Спирт, эфир, дистиллированная вода разводят водоэмульсионку. Обычную воду использовать нельзя из-за примесей в ней.

Растворители подбираются по своему составу:

В составе жидкие углеводороды – это неполярные растворители: керосин, Уайт-спирт.
Химическая формула вещества имеет группу (ОН) – полярные по составу: спирты, которыми разбавляются акрил и водоэмульсионка.

Эта характеристика подсказка: для полярных по составу подходят ЛПМ полярные. Универсальными считаются ксилол, бензол.

Производители указывают на емкости расход КМ. Нанесение красящего материала краскопультом уменьшает его расход. К каждому агрегату прилагается инструкция.

Какой краскопульт лучше подходит для водоэмульсионной краски

Настройка входного давления

Настройка входного давления с помощью манометра-регулятора
