Правила прокладки подземного кабеля
На рынке электропроводки существуют специальные марки бронированных кабелей, которые предназначены для укладки под землей. Их особенность состоит в том, что укладка ведется на песчаную подушку и зачастую без какой-либо дополнительной защиты. Существуют определенные правила к вводу электричества с использованием бронированного кабеля.
В исключительных случаях, когда кабель прокладывается под дорогой, его помещают в специальный канал или трубу. Размещать под землей другие виды кабеля, не предназначенные для такого способа, категорически запрещено.
Кабель закладывается ниже глубины промерзания, дно траншеи при необходимости уплотняется. Укладку следует производить волнообразно, с целью избегания повреждения кабеля при движениях грунта в разных температурных условиях.
После укладки траншея частично засыпается песком, далее размещается предупредительная лента, если в этом есть необходимость, затем все окончательно сравнивается землей.
Относительно ввода в здание нужно иметь в виду следующее: входная труба должна быть в фундаменте или располагаться выше него (продумывается вопрос еще на этапе проектирования дома!).
Вопрос о подключении электроэнергии к дому в индивидуальном порядке решает каждый владелец. Главное при таких работах – соблюдение определенных мер пожарной безопасности.
Правильный ввод электричества является залогом безопасной эксплуатации всего строения. Чтобы этот вид энергии мог обеспечить комфортные условия проживания, рекомендуется доверить все монтажные работы квалифицированным электрикам.
Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в монтажных распределительных коробках;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

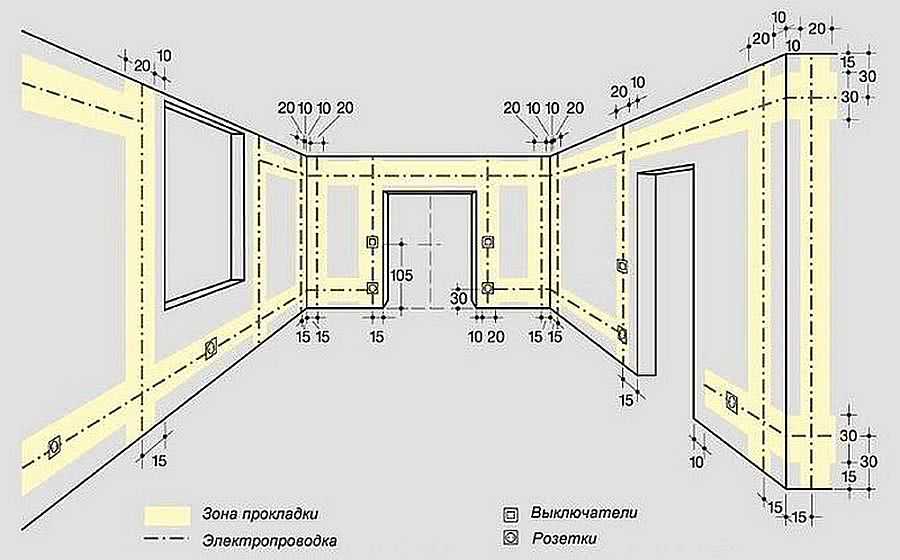

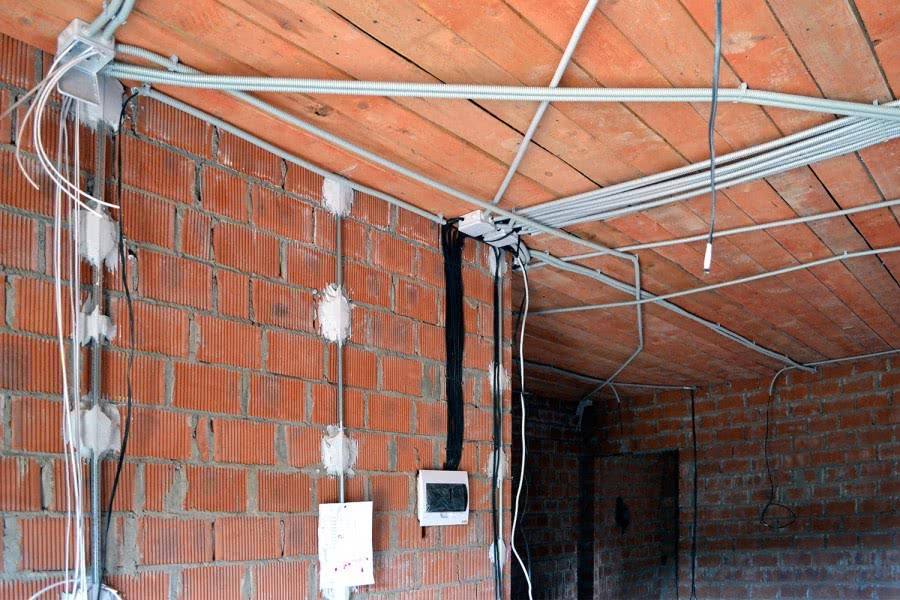

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Способы соединения проводов
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
- Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным. Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
- Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный. Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
- Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
https://youtube.com/watch?v=6O6IPwyjgOg
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

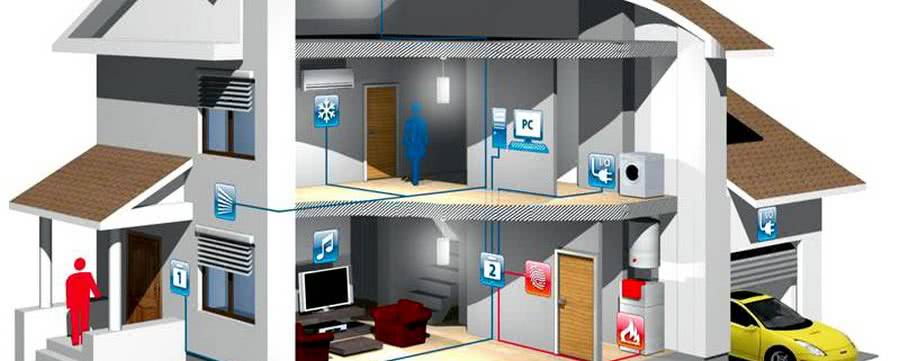

Составление схемы электропроводки
Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.
Разводка электропроводки в частном доме может быть сделана своими руками
Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:
- Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
- Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.

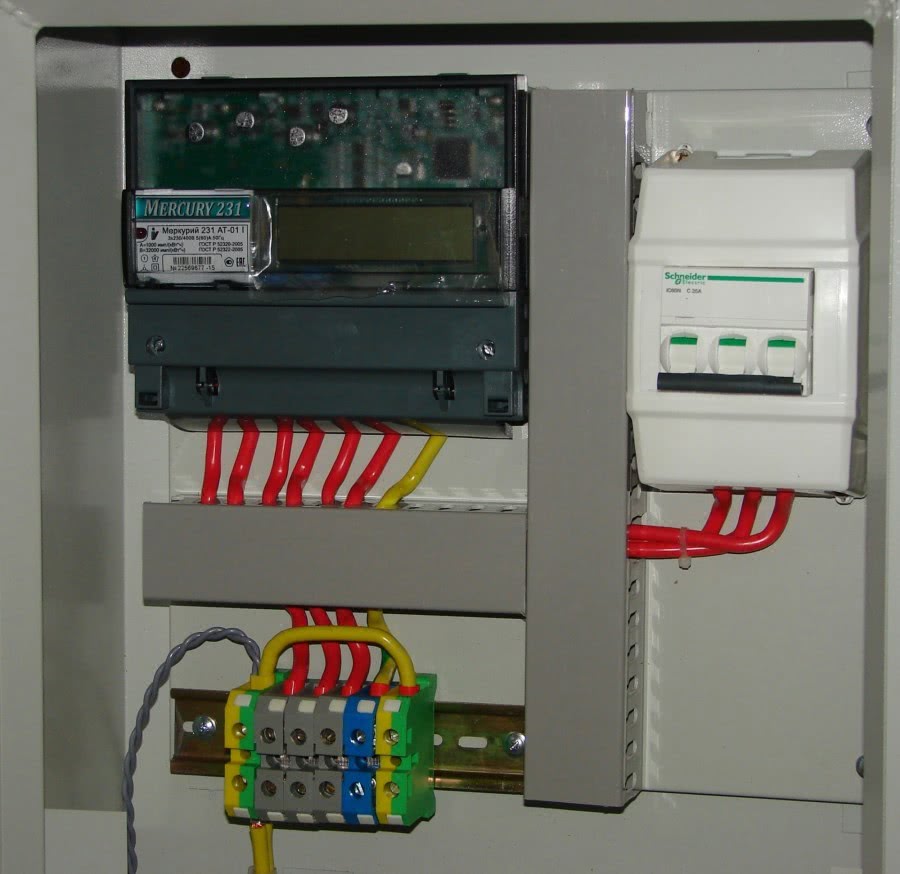

- Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.

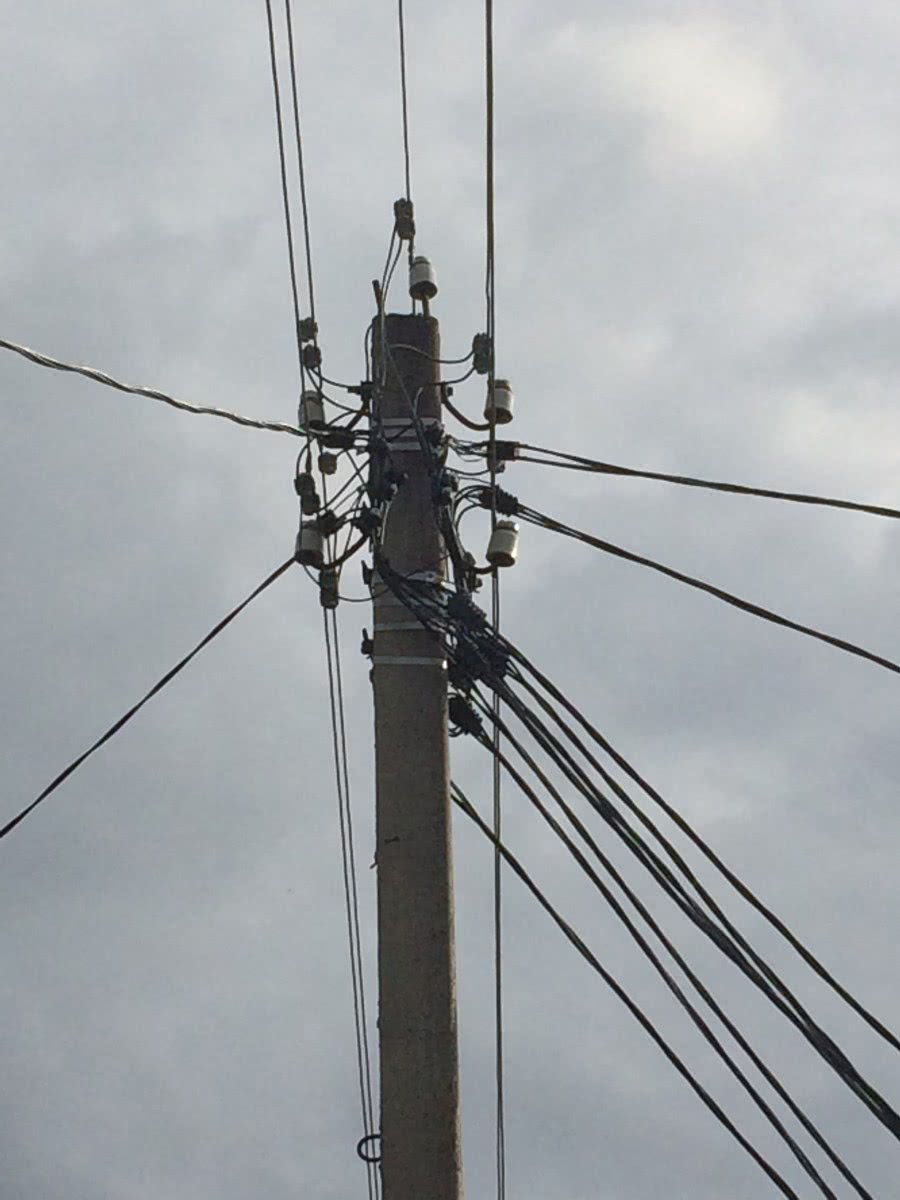

- Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.

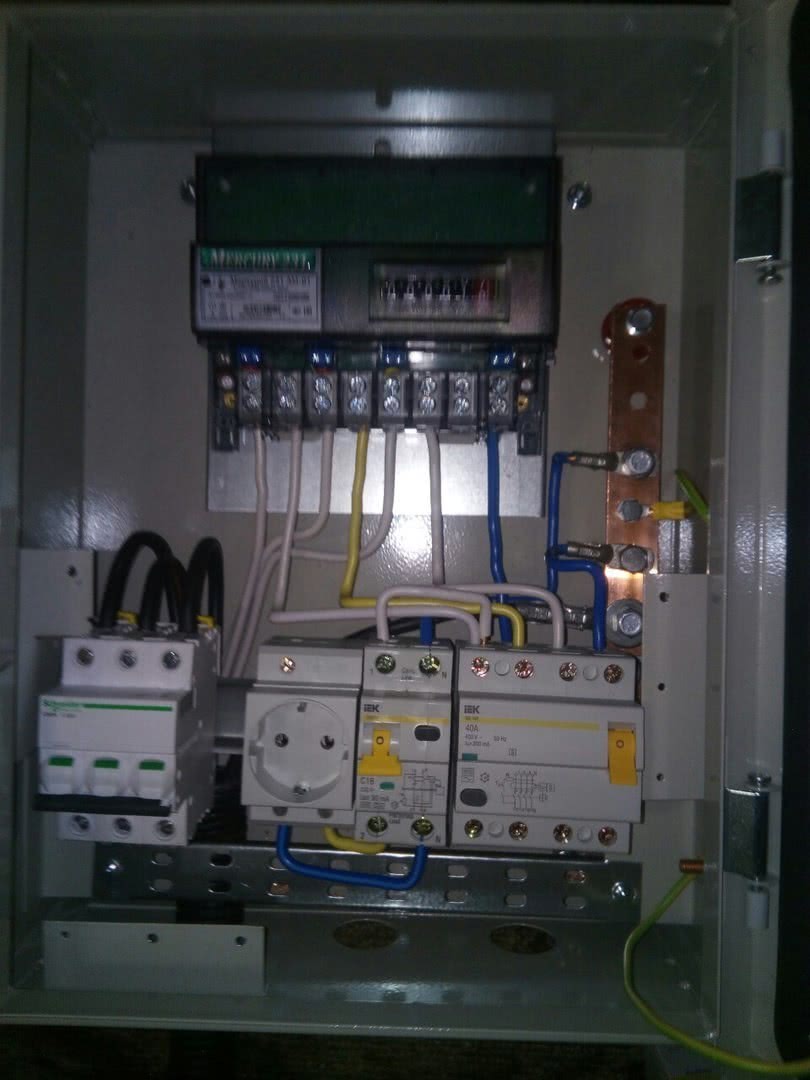

- Установить щиток, завести электричество в дом.
- Прокладка кабелей внутри дома, подключение розеток, выключателей.
- Устройство контура заземления и его подключение.
- Тестирование системы и получение акта.
- Подключение электричества и его эксплуатация.
Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.
Непосредственное подключение
Перед данной работой необходимо выполнить все предыдущие этапы — подать заявление, получить ТУ и подписать договор, составить проект электрификации участка, осуществить монтаж кабеля, установку счетчика. Когда все эти условия будут выполнены, хозяин участка снова звонит в сетевую организацию и договаривает о проверке и подключении.
Представители электроснабжающей организации проверяют правильность подключение, соблюдение ТУ и норм проекта, техники безопасности. Если есть недоработки, нарушения, заявитель должен их устранить. При идеальном выполнении всех условий составляется несколько актов:
- Это акт обследования электрооборудования.
- Акт по технологическому присоединению.
- Акт эксплуатационной ответственности сторон договора.
Также должен быть составлен акт о соблюдении технических условий, допуска к работе электросчетчика, акт разграничения балансовой принадлежности. После составления всех перечисленных актов подписывается договор по электроснабжению. Он может быть подписан с сетевой компанией (при подписании еще и договора купли-продажи с энергосбытом) или непосредственно с энергосбытовой компанией.
Поэтому рекомендуется не затягивать начало процесса. Ведь даже для строительных работ на территории обязательно должен быть источник электропитания, от которого и будут работать строительные инструменты и оборудование.

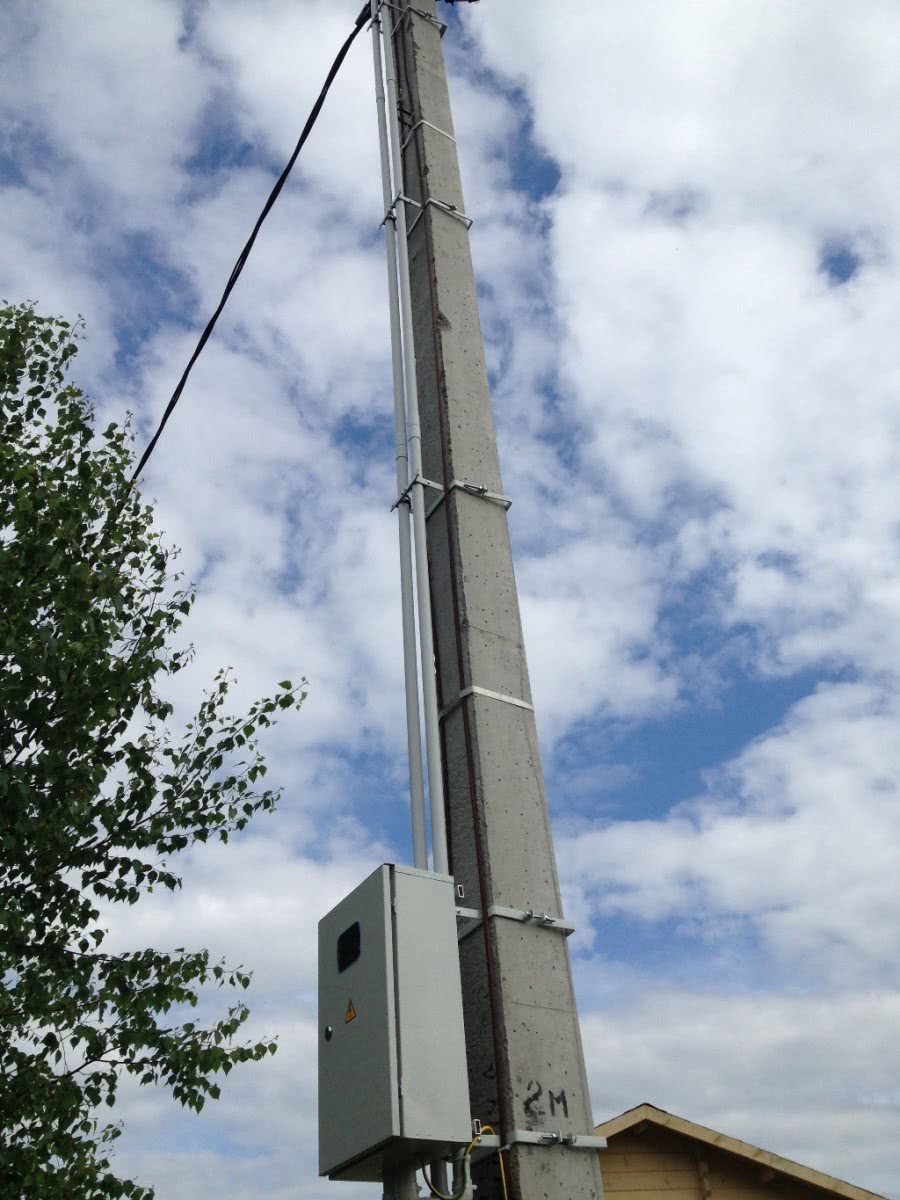

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре
При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.
Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.
Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.
