Соединение сип с медным кабелем

Оглавление

Подключение к выключателю нагрузки

Этот способ применим еще на первоначальном этапе монтажных работ при закупке материалов. Вместо вводного автомата стоит приобрести выключатель нагрузки. Чем они лучше автоматических выключателей можно ознакомиться в статье Модульный выключатель нагрузки — отличия от автомата.

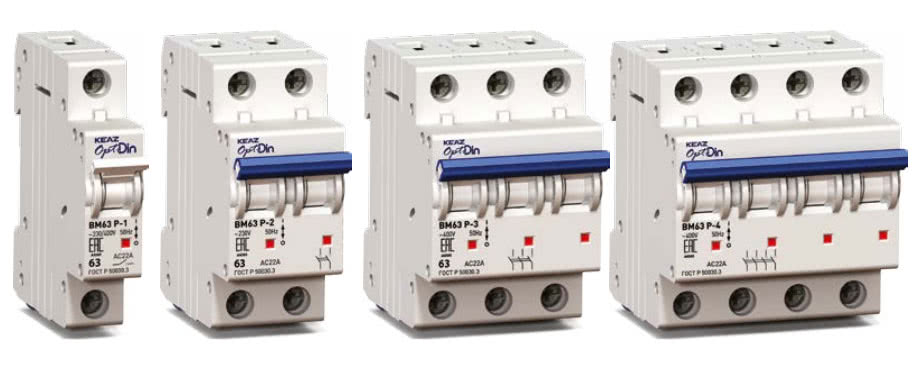

Дело в том, что большинство модульных выключателей нагрузки имеют специальные контакты, у которых прижимная планка не плоская, а полукруглая. Именно такая форма контактной поверхности отлично обхватывает СИП, не раздавливая его, и обеспечивая достаточную полезную площадь соприкосновения

Есть и автоматы с подобной формой зажимных клемм (как правило дорогих и известных брендов), поэтому обращайте на это внимание еще в магазине

Еще больше повысить надежность алюминиевого контакта в клемме автомата позволит применение смазки суперконт. Смазав ею жилу СИП один раз и затянув контакт, переходное сопротивление по заявлениям производителей останется неизменным в течение нескольких лет. А это означает отсутствие нагрева и необходимости периодической подтяжки контакта. Достигается это за счет того, что в состав смазки входит до 70 процентов меди.

Порядок монтажных работ

Вне зависимости от расположения узла учета, который может быть сделан на самом столбе или же на фасаде дома, необходимо провести ответвление от линии электропередачи и подвести кабель к дому. Выполняется это несколькими методами:

  • воздушным способом;
  • подземным способом.

На сегодняшний день более популярным является подключение посредством подземного способа. Это обуславливается весомым преимуществом такого способа – отсутствие висящего провода, который идет от столба к дому. Однако стоимость монтажных работ при таком методе гораздо дороже, нежели подключение воздушным способом. Подключение электричества к дому от столба схема помогает увидеть значительные отличия этих двух способов.

Для подключения электричества к дому необходимо использовать кабель марки СИП 4 сечением 16 кв. мм. Этот кабель отличается устойчивостью к воздействию УФА лучей и обладает длительным сроком эксплуатации, который составляет более двадцати пяти лет. Благодаря этому, с момента появления этого кабеля, именно его активно используют для подключения дома к электросети. При этом исходя из того, сколько подключается фаз, подойдет кабель с двумя и четырьмя жилами. На доме кабель закрепляется таким образом, чтобы в зимнее время, на него не попадал снег, который скатывается с кровли. Монтаж кабеля выполняется посредством специально созданной для этого фурнитуры и, как правило, не отнимает много времени. Если монтаж кабеля выполняется воздушным способом, то следует использовать кабель СИП с сечением не меньше шестнадцати мм кв.

Особенности подключения по воздуху

При подключении электричества от столба, который находится на расстоянии больше, чем 25 метров, при воздушном методе, необходимо устанавливать на его пути дополнительную опору. При монтаже дополнительной опоры, кабель между столбом, опорой и домом должен быть на высоте не меньше, чем шесть метров. При этом точка подключения на постройке должна устанавливаться выше отметки в 2,75 метра.

Осуществлять ввод алюминиевого провода внутрь дома категорически запрещается. Это регламентируется специальным документом, в котором указано, что алюминиевый кабель нельзя проводить в сгораемые конструкции. Вследствие этого, для того чтобы завести провод в дом, необходимо перейти с кабеля СИП на кабель ВВГ нг. Этот вид кабеля допускается применять как для организации обычной проводки внутри дома, так и по воздуху. Проход кабеля через стену дома должен быть сделать с помощью металлической гильзы с толщиной стенки не меньше чем 3, 2 миллиметра. Это необходимо с целью защиты провода от различного рода повреждений, в том числе и при усадке строения.

Особенности подключение электричества к дому под землей

Подключая дом к электросети с помощью подземного способа, следует использовать медный или алюминиевый кабель. Более качественным является медный кабель, он отличается более длительным эксплуатационным сроком, однако, и цена такого материала будет гораздо выше. При использовании медного кабеля он должен быть марки ВВГ с сечением не менее 10 мм. кв. Если же планируется использование алюминиевого кабеля, то наиболее подходящим является кабель марки АВБбШв с сечением не менее 16 мм. кв. Для укладки кабеля под землей – это обязательно должна быть бронированная марка провода. Монтаж кабеля в земле следует осуществлять таким образом, чтобы со стороны входа и выхода он был помещен в трубу из металла, которая должна иметь форму буквы Г.

При этом до конца от места изгиба в совокупности труба должна обладать высотой не меньше, чем два с половиной метра. Кроме того, труба должна выходить на поверхность из земли на высоту более чем 1,8 метра. Если часть кабеля под землей остается не защищенной трубой, ее необходимо защитить с помощью двухстенной ПНД гофры. Укладка кабеля в земле осуществляется на глубине от 0, 6 до 0, 8 метра. При этом сам провод укладывается именно на эту глубину. Проводить кабель в дом необходимо также через металлическую гильзу. Кабель нельзя укладывать под фундаментом дома.

Следует помнить, что при подключении электроэнергии к дому и при воздушном способе и при подземном, является достаточно сложным процессом, который требует соблюдение всех норм и стандартов, а также особой внимательности в работе. Поэтому, желательно доверять выполнение такой работы профессионалам, имеющим большой опыт работы.

Плюсы и минусы СИП

Достоинства СИП

Применение провода СИП позволяет устранить сразу несколько негативных причин, присущих ВЛ с голыми проводами.

Достоинства СИП:

  • Невозможность возникновения короткого замыкания из-за упавших веток или других предметов, так как провода имеют изоляцию. Это также говорит о низкой вероятности возникновения пожаров.
  • Высокая механическая прочность СИП, вследствие чего его обрыв маловероятен даже при падении на него тяжелых предметов.
  • Возможность уменьшения габаритов ВЛ и снижения расстояния до элементов зданий.
  • Меньшие потери электроэнергии при ее передаче (речь об утечках на землю например, через ветви деревьев).
  • Невозможность кражи электроэнергии путем наброса.
  • Высокий срок службы и меньшие затраты при эксплуатации ВЛ.
  • При строительстве ВЛ не требуется устанавливать траверсы на опорах.
  • Возможность прокладки СИП по фасадам и стенам зданий, но только на определенном расстоянии, для этого используется фасадное крепление СИП SF60.
  • Возможность выполнения некоторых видов работ на ВЛ без снятия напряжения.

То что СИП изолированный, большой его плюс. Это спасает не только от замыканий и кражи электроэнергии, но и от удара током. И не только людей, но и диких животных. Это фото мне прислал читатель из Белорусской глубинки:

Аист на столбе с СИП

Бусел прекрасно себя чувствует даже под проливным дождём – благодаря изоляции СИП!

Недостатки СИП

К недостаткам можно отнести необходимость обучения персонала, который производит работы на СИП, а также стоимость ВЛ, более высокую, чем у линий, выполненных голым алюминиевым проводом.

Можно выделить еще один недостаток, который является следствием достоинств СИП. Так как вероятность перебоев в электроснабжении из-за перекрытия проводов сведена к нулю, значит и расчистка трасс ВЛ производится реже, чем у линий с голым проводом.

Если дерево вросло в неизолированные провода, оно их перекрывает и вызывает короткое замыкание. Для того чтобы подать напряжение, дерево или ветки надо обязательно спилить и перетянуть провода.

В случае с СИП все не так просто. Деревья быстро растут и достают до проводов СИП. Как думаете, что с проводами происходит? Изоляция у проводов не сразу, но перетирается. Это значит, что подойдя к такому дереву в сырой день, можно на себе почувствовать все прелести воздействия электрического тока на человеческое тело.

Соединение проводов СИП между собой

Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.

Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.

Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.

Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.

Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.

Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.

Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.

Весь монтаж разделяется на два этапа:

отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.

при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.

Соединение разнородных проводов

Ввод в дом обычно выполняется через кабель типа ВВГ. Соединять напрямую медные и алюминиевые проводники не рекомендуется. Из-за высокого сопротивления место контакта нагревается и быстро выходит из строя. Однако существуют простые способы создания соединений разнородных проводников.

За основу взято исключение их непосредственного контакта. Простейший способ – применение болтового соединения. Здесь понадобятся болт, гайка, несколько шайб и гровер, чтобы контакты со временем не ослабевали. При затяжке болта между проводниками устанавливается шайба, защищающая их от непосредственного прикосновения. Будет еще лучше, если ее залудить.

Соединение медного и алюминиевого проводов между собой болтом с гайкой

Затем соединение следует замотать изоляционной лентой.

Распространенный способ соединения разнородных проводников – использование клеммников. Можно использовать обычную клеммную колодку, но есть специальные, например, клеммы Wago, а также серии 222, 773, 2273, где соединение производится без винтов. Способ подходит для проводов небольших сечений.

Кабельные жилы на вводе имеют большой диаметр и здесь лучше применять напрессованные на них алюмомедные гильзы.

Работа с Энергонадзором

  1. Подаете заявление в местный РЭС для выдачи вам ТУ. Обычно такой документ готовится до 1 месяца. Летом его реально тяжело получить, и приходится ждать весь срок: документ не сложный, но очередь на него случается большая. Чем раньше придете (конец зимы или начало весны) — тем проще будет.
  2. Заключаете договоры: на монтаж сип кабеля от столба к дому, на пользование электроэнергией.
  3. При подаче любых документов необходимо иметь в наличии оригиналы документов на участок, дом, паспорт — это актуально для новых абонентов на адресе. Но в РЭС оставляете только копии.
  4. После получения ТУ на монтаж сип кабеля от столба к дому вы должны согласовать сроки подключения и место установки счетчика (см. выше). Помните одно: место установки счетчика выбираете вы. Главное условие при этом: прибор учета должен находится на высоте уровня глаз от 160 см до 180 см, к нему должен быть подход.
  5. Физическое подключение кабеля сип к дому от столба. Процесс этот занимает порядка 2…3 часов, но на него есть очередь. Кроме того учитывайте, что в случае тяжелых погодных условий бригада, отправленная на ликвидацию аварии также может не прибыть. Это форс-мажорная ситуация, для ее решения необходимо поддерживать телефонную связь с местной энергоснабжающей организацией. Опоздания без причины на работы по подключению быть не может.

Сегодня монтаж самонесущих изолированных проводов (СИП) является необходимым процессом, который повышает уровень безопасности населенных пунктов, а также значительно сокращает энергетические расходы. Ввиду использования прочного защитного покрытия проводов, замыкания исключены, в том числе из-за отсутствия соприкосновения с токопроводящими элементами и невозможностью обрывания провода.

Монтаж СИП проводов

Процесс монтажа проводов включает в себя необходимые шаги, соблюдение которых гарантирует эффективную и долгосрочную эксплуатацию. Вкратце, процесс монтажа включает в себя:

  1. Первичную очистку территории установки.
  2. Раскатку и регулировку проводов, а также обеспечение неприкасаемости проводов с токопроводящими элементами.
  3. Установку кронштейнов.
  4. Установку опор.
  5. Раскатку СИП.

Для того, чтобы вручную заняться монтажом СИП кабеля, следует вооружиться сложным техническим оборудованием, с помощью которого будет осуществляется крепеж ленточного хомута, обрезка лент, закрепление кронштейнов, раскатка ролика и каната — лидера. Такое оборудование должно быть не только качественным, но и проверенным временем. Поэтому, процесс монтажа проводов крайне небезопасен и его стоит доверить рукам профессионалов.

Нарушения, которые необходимо избегать при монтаже СИП кабеля

Из-за незнания или в случае неквалифицированного вмешательства, шансы на отключение электроснабжения или серьезных травм работников вырастают в разы. К типичным ошибкам относятся:

  1. Раскатка проводов по токопроводящим поверхностям.
  2. Повторный монтаж ответвительных зажимов.
  3. Недостаточное количество зажимов при демонтаже.
  4. Использование неподходящих инструментов для работы.

Во избежание подобных ошибок, следует доверить процесс монтажа СИП кабеля проверенным подрядчикам, которые в своей работе используют только новое и качественное оборудование, располагают всеми демонтажными элементами и имеют соответствующую квалификацию мастеров.

Почему процесс монтажа СИП нужно доверить нам?

В нашем расположении имеется только проверенное временем и самое лучшее техническое оборудование отечественного и зарубежного производства. Наши мастера обладают не только солидным опытом работы, но и лицензией на право осуществлять свою деятельность. Мы гарантирует Вам монтаж и демонтаж высокого качества в любом населенном пункте.

Наши главные преимущества:

  • Оперативность;
  • Мобильность;
  • Эффективность;
  • Гарантия качества;
  • Демократичные цены на монтаж СИП.

Разработаны более полувека назад инженерами финских сетевых компаний при содействии производителей энергетического оборудования в качестве альтернативы оголенным алюминиевым проводам и кабельным тросовым системам. Монтаж таких линий не требует от исполнителя особых навыков. Значительно упростились различные технологические операции: прокладка по опорам, подключение СИП к СИП, к существующим линиям электропередач, к потребителям.

Как соединить провода в стене

Достаточно часто возникает ситуация, когда человеку приходится сверлить или резать стену с помощью специального инструмента. Под слоем штукатурки может оказаться скрытая электропроводка.

Ее легко можно повредить. В этом случае просто необходимо в кротчайший срок провести ремонтные работы. Делается это достаточно просто, хотя в ряде случаев придется работать под напряжением.

Если речь идет о работе под напряжением, то можно воспользоваться резиновыми перчатками, а так же отверткой, которая имеет хорошую изоляцию.

После этого необходимо взять клеммники, желательно пластмассовые. Аккуратно необходимо кабель вставить в один из разъемов, а затем затянуть болт как можно плотнее. После этого тоже самое можно проделать и со вторым проводом.

Есть еще один хороший метод, который позволяет соединять поврежденные провода в стене. Можно воспользоваться паяльником в том случае, если один из проводов перебит.

При этом отключить электричество просто необходимо. С помощью паяльника облуживаются оба конца провода, а затем соединяются между собой с помощью все того же инструмента. Соединение получается достаточно надежное. После этого провод просто необходимо заизолировать.

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом

Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами

Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт

Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

  • потребуется специальное приспособление;
  • такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
  • другая технология обеспечит большую прочность, нежели гильза.

Подключение СИП к автомату через клеммы

А что делать если все автоматы и СИП уже закуплены, а заниматься кустарными переделками соединительных гильз нет ни времени, ни желания? При этом хочется добиться нормального контакта с использованием заводских материалов.

В этом случае возможен вариант с использованием специальных переходных контактных клемм. Приобрести их можно в тех же местах, где закупался СИП. Вот одна из подобных клемм от фирмы Ensto. Называется она — клемма для оборудования KE 12.12.

На контактных поверхностях клеммы есть кромки, которые проникают через оксидный слой, способный образоваться на проводнике при длительной эксплуатации.

Есть еще КЕ 12.20.

Последняя цифра — это длина штырькового контакта в миллиметрах 12мм и 20мм соответственно. Последние, удлиненного размера, можно использовать в автоматах или УЗО с глубоким посадочным местом под жилу провода.

Плюсы применения подобных клемм:

  • заводское исполнение
  • надежный переход с алюминия на медь
  • может применяться как с алюминиевым вводным проводом так и с медным
  • моножильный штыревой контакт
  • изолирование контакта чехлом из негорючего полиамида
  • трудно достать в магазинах, в основном под заказ
  • в любом случае это еще один дополнительный переходной контакт до автомата
  • затяжка многожильного провода происходит торцом винта

Еще один положительный момент использования данных клемм заключается в усилии затяжки контакта. Так например в обычном контакте автомата, согласно рекомендаций прописанных в документации, или указанном непосредственного на корпусе, максимальный момент затяжки должен быть в пределах 3,5Нм.

Если это медь, то данного усилия вполне будет достаточно. А если это алюминий? Уверенности на 100% уже быть не может. Захотите затянуть потуже, можете сорвать винты или деформировать сам автомат. В общем ничего хорошего.

А в клеммах ENSTO KE 12.12 максимальный момент затяжки в месте подключения алюминиевого проводника составляет 10Нм! Почти в три раза больший. Достигается это за счет использования винтов под шестигранник, вместо обычных под отвертку. Ну а штыревой луженный контакт, уже спокойно можно затягивать в автомате.

Подводя итог можно сделать вывод, что выбор способа подключения СИП к автомату зависит в основном от двух факторов:

  • на каком этапе монтажных работ вы находитесь
  • доступности тех или иных комплектующих в близлежащих магазинах

то придется не скупиться и изначально закупить вместо модульного, автоматический выключатель в литом корпусе

Самонесущий изолированный провод (СИП) от столба к дому обычно прокладывают воздушным способом: он дешевый, достаточно надежный. Монтажные работы можно выполнять самостоятельно в части прокладки кабеля до столба. Даже если вы профессиональный электрик, то самому на столб лезть не надо. Только работники Энергонадзора могут подключать кабель к магистрали.

Выполняя подключение согласно правил вы снимаете с себя ответственность за все действия в ходе подключения. Если вы решитесь самостоятельно монтировать, то вся ответственность (штраф, как минимум) и убытки ложатся на вас.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

  • соединение проводов с помощью клемм
  • использование для соединения ответвительных сжимов
  • применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Меры безопасности

При любых электромонтажных работах самое первое и главное – это соблюдение правил электробезопасности.

  1. Нельзя производить работы при повышенной влажности, тумане или во время дождя, а также в темное время суток или в сумерках;
  2. Необходимо применять только сертифицированный и надежный инструменты, кабель и крепеж;
  3. Нельзя использовать поврежденный кабель;
  4. Нельзя использовать крепеж и зажимы, которые не предназначены для применяемого типа кабеля;
  5. Работу производить строго с использованием спецодежды;
  6. Провода под напряжением изолируются специальными накладками;
  7. Работа на высоте должны выполняться профессиональными монтажниками с применением машин и механизмов, предназначенных для работы вблизи ЛЭП и имеющих соответствующий наряд-допуск.

Как СИП поддерживает горение можно увидеть в этом ролике:

Монтаж СИП: правила крепления, прокладки, подключения

Прокладка кабеля в кабель-канале: инструкция монтажа с фото

Монтаж опор освещения

Установка розеток в гипсокартон: особенности монтажа, способы крепления, как правильно поставить

Монтаж кабеля СИП от столба к дому

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

  1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
  2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
  3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Арматура для СИП. Соединение СИП с кабелем.

MJT Гильзы для соединения СИП с кабелем

Гильзы MJТ предназначены для соединения СИП с кабелем с круглыми или секторными жилами. Секторная жила кабеля скругляется матрицей типа МR.Гильза представляет собой алюминиевую трубку с нанесенной изнутри контактной смазкой. Гильза обжимается с помощью пресса с шестигранной матрицей (например, HVD 51-CP). На поверхности гильзы нанесены зоны обжатия.Восстановление изоляции соединения производится термоусаживаемой трубкой FRM с герметизирующим подслоем (поставляется отдельно).

Обозначение Трубка FRM Сечение (mm2) D (mm) L (mm) Матрицы
Кабель СИП MR E (mm)
MJT 35 FRM 25-200 35 35 13 105 17,3
MJT 35-54 FRM 25-200 35 54,6 20 120 17,3
MJT 50 FRM 25-200 50 50 20 110 MR50 17,3
MJT 50-35 FRM 25-200 50 35 20 110 MR50 17,3
MJT 50-54 FRM 25-200 50 54,6 20 110 MR50 17,3
MJT 50-70N FRM 25-200 50 70N 20 110 MR50 17,3
MJT 70-54 FRM 25-200 70 54,6 20 110 MR70 17,3
MJT 70S 70N FRM 25-200 70 70N 20 110 MR70 17,3
MJT 95-35 FRM 25-200 95 35 20 110 MR95 17,3
MJT 95-50 FRM 25-200 95 50 20 110 MR95 17,3
MJT 95-54 FRM 25-200 95 54,6 20 110 MR95 17,3
MJT 95-70N FRM 25-200 95 70N 20 110 MR95 17,3
MJT 95-70 FRM 25-200 95 70 20 110 MR95 17,3
MJT 95-150 FRM 30-200 95 150 25 120 MR95 21,5
MJT 150-70 FRM 30-200 150 70 25 120 MR150 21,5
MJT 150-150 FRM 30-200 150 150 25 120 MR150 21,5

Арматура СИП. MJTAS (E) Гильзы для соединения СИП с кабелем

Гильзы MJTAS(E) предназначены для соединения СИП с кабелем с круглыми (MJTAS) или секторными (MJTASE) жилами.Гильзы MJTASE имеют одно из входных отверстий в форме сектора, что позволяет не выполнять скругление секторных жил.Гильза представляет собой алюминиевую трубку с нанесенной внутри контактной смазкой. Гильза обжимается с помощью пресса с шестигранной матрицей. На поверхности гильзы нанесены зоны её обжатия.Восстановление изоляции соединения производится термоусаживаемой трубкой FRM с герметизирующим слоем (поставляется отдельно).

Обозначение Трубка FRM Сечение (mm2) D (mm) L (mm) Матрицы E (mm)
Кабель СИП
MJTAS 50-54 FRM 30-200 50 54,6 25 88 21,5
MJTAS 50-70 FRM 30-200 50 70N 25 88 21,5
MJTAS 70-54 FRM 30-200 70 54,6 25 88 21,5
MJTAS 70-70 FRM 30-200 70 70N 25 88 21,5
MJTASE 95-70 FRM 30-200 95 70 25 88 21,5
MJTASE 95-150 FRM 30-200 95 150 25 88 21,5
MJTASE 150-70 FRM 30-200 150 70 25 88 21,5
MJTASE 150-150 FRM 30-200 150 150 25 88 21,5

Арматура СИП. FRM Термоусаживаемая трубка для гильз MJT, MJTAS

Термоусаживаемая трубка FRM предназначена для восстановления изоляции жил при соединении СИП с кабелем при помощи гильз MJT и MJTAS(E). Трубка имеет внутренний герметизирующий слой. Материал трубки защищен от воздействия ультрафиолетового излучения.

Обозначение Диаметр доусадки в (мм) Диаметр послеусадки в (мм) L (мм)
FRM 25-100 25 9 100
FRM 25-200 25 9 200
FRM 25-250 25 9 250
FRM 25-300 25 9 300
FRM 30-100 30 12 100
FRM 30-200 30 12 200
FRM 30-400 30 12 400

Арматура СИП. E2R, E4R Термоусаживаемая кабельная перчатка

Термоусаживаемая кабельная перчатка для двух жил (E2R) или четырёх жил (E4R) применяется для герметизации и дополнительной защиты места соединения провода СИП с кабелем. Имеет внутренний герметизирующий слой. Защищена от воздействия ультрафиолетового излучения.

Обозначение D (мм) d (мм) L (мм)
a b a b a b
E2R 10-35 30 8 14 3 70 100
E4R 10-35 35 15 15 3 85 125
E4R 50-150 60 25 25 6 130 170
E4R 240 75 33 32 9 170 220

Ввод электричества в дом

Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.

В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:

  1. Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
  2. Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
  3. Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.

Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.

Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.

Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги

Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки. Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания

Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом

Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.
