Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
#1: Способ обвязки с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан. Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН (+)
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
#2: Вариант с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции (+)
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
#3: Обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку (+)
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
#4: Использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей (+)
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

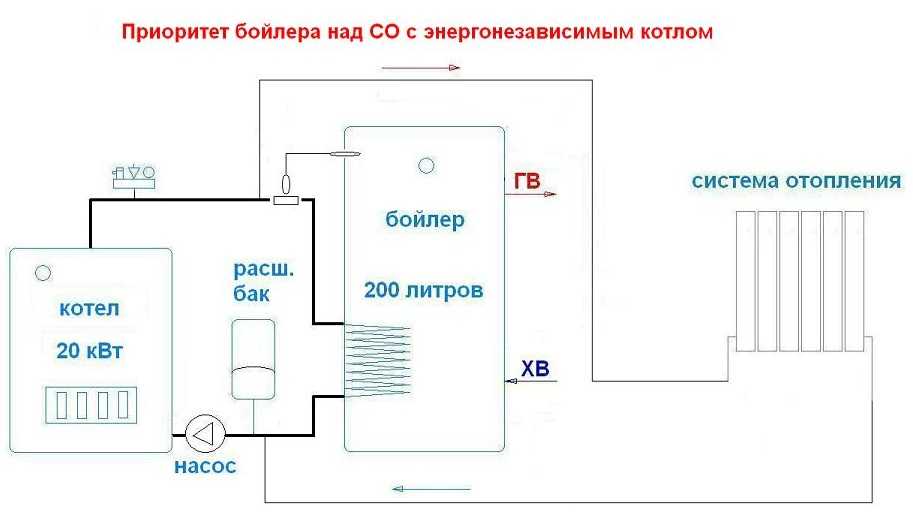

#5: Система для работы с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше (+)
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Схема подключения электрического котла с бойлером
Чтобы приборы и система стабильно функционировали, необходимо дополнительно вмонтировать бачок на выходе с бойлера, объем не должен быть ниже 10% от вместительности первого резервуара. Этот агрегат поможет избежать негативных последствий от теплового расширения жидкости.
Подающие трубы водоснабжения оснащаются обратными клапанами, это необходимо для того, чтобы не появлялись противотоки. Способов монтажа существует несколько, я поочередно опишу каждый из них.
Двухнасосная схема
Один насос монтируется в трубопровод бойлера, а второй непосредственно к электрическому котлу, для подключения применяются обычные тройники. Хочу заметить, что одно из дополнительных приспособлений для нагнетания потока жидкости можно устанавливать не только на обратном патрубке, но и в подающей трубе.
Вся система является автоматизированной, за остановку процесса нагрева отвечают специальные датчики, которые имеют две пары контактов. Как только жидкость в бойлере нагреется до определенной температуры, контакты замкнутся, и теплоноситель не будет подаваться в змеевик накопительного оборудования.
Использование трехходового клапана
Такая система будет практичной, если горячая вода потребляется в больших количествах, при монтаже всех составляющих создается два контура. За отопление помещений отвечает основная разводка труб, а дополнительная относится к нагреву резервуара с жидкостью для использования в бытовых целях.
Трехходовой клапан нужен для эффективного распределения теплоносителя между двумя контурами, он полностью автоматизирован и срабатывает, когда вода в накопителе опустится до заранее установленного значения.
Гидравлическая стрелка
Такая система предполагает наличие специальных распределителей между разными потоками, которые будут создавать нужное равновесие теплоносителя. Я часто замечал такие конструкции в домах, где необходимо подавать горячую воду напрямую из котла по разным направлениям.
Благодаря чему устраняются резкие перепады в давлении независимо от ответвлений, коллектор с гидравлическим модулем функционирует максимально стабильно.
Применение рециркуляции
Эта схема будет незаменима, кода необходимо организовать быструю подачу нагретой воды из котла за счет закольцованной магистрали. Постоянный поток благодаря насосу циркулирует по системе, чтобы реализовать задуманное, потребуются дополнительные узлы, я выделю их отдельно:
- Обратный клапан.
- Отводчик воздуха с автоматизированной системой.
- Предохранитель.
- Расширительный бачок.
Хочу дать действительно важный совет, чтобы увеличить производительность до максимума и получать хорошую мощность при пониженных затратах нагрева жидкости необходимо правильно подключить бойлер к котлу, брать во внимание нужно все компоненты и узлы. Этот нюанс будет важен независимо от схемы, которая используется для подключения оборудования
Убедиться в удачном подсоединении можно достаточно легко, необходимо лишь провести ряд проверок, направленных на работоспособность устройств, нагреть жидкость в емкости. Потраченное время на процесс свидетельствует о многом, этот показатель стоит измерять, пока вода не нагреется до нужной температуры.
Когда подключение электрокотла и бойлера косвенного нагрева выполнено максимально правильно, то водонагреватель продемонстрирует хорошую производительность. В противном случае нужно перепроверить схему и устранить все недочеты.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Подготовительные мероприятия
До того как приступать к работе, следует определить, насколько высока несущая способность стены, на которой планируется монтаж. Нужно выяснить, выдержит ли она вес – причем значительный – нагревателя. Если есть подозрения, что не выдержит, то можно сконструировать небольшую подставку для поддержки либо же установить дополнительные кронштейны для устройства.
Важная информация! Ввиду того, что скорость регулировки температуры в нашем случае особой роли не играет, бойлер можно устанавливать в любом удобном месте.
В остальном же процедура монтажа не представляет собой ничего сложного: сверлятся отверстия, забиваются дюбели, вешается бойлер. Но чтобы сделать все правильно, необходимо подготовить необходимое оборудование и расходные материалы. Ознакомимся с перечнем.
|
Монтажный уровень |
Лента ФУМ |
Разводной ключ |
|
Полипропиленовые трубы |
Плоскогубцы |
Рулетка |
|
Маркер |
Крестовидная отвертка |
Перфоратор |
Теперь переходим непосредственно к установке. Как мы выяснили, бойлер будет подвешен на стене, причем в предельной близости к крану: дело в том, что при движении температура рабочей жидкости несколько снижается.
Важная информация! Высота установки зависит исключительно от того, насколько удобной будет эксплуатация. Пользователь должен задавать требуемые режимы без какого-либо труда.
Алгоритм действий при установке должен быть следующим.
Шаг первый. Определяемся с местом монтажа (это нужно сделать еще непосредственно после покупки устройства)
Важно, чтобы это место соответствовало ряду требований:
- к водонагревателю должен быть беспрепятственный доступ на протяжении всего эксплуатационного срока;
- проводка должна быть достаточно хорошей (ее нужно проверить), дабы выдерживать нагрузку;
- стояки с трубопроводом также должны быть в отменном состоянии; нередко при монтаже бойлера людям приходится дополнительно выполнять замену труб, т. к. совершить «врезку» в старые системы попросту невозможно;
- наконец, необходимо, чтобы стена, куда будет подвешен нагреватель, была способна выдерживать массу, вдвое большую веса прибора (если емкость последнего составляет, скажем, 65 литров, то нужно, чтобы стена выдерживала как минимум 130 килограммов).
Шаг второй. У всех без исключения накопительных бойлеров (а именно такие устанавливаются в большинстве случаев) наличествует достаточно мощный ТЭН, ведь жидкость, что очевидно, нужно нагревать быстро. По этой причине схема подключения водонагревателя подразумевает ряд своеобразных требований к прокладке проводов (их диаметр зависит от рекомендаций конкретного производителя, хотя в среднем это от 0,4 до 0,6 см).
Подключаем бойлер к водопроводу
Ранее мы рассказывали о подключении бойлера к водопроводу, в дополнение к этой статье советуем вам ознакомится с данной информацией
Кроме того, желательно выяснить возможности счетчика, предельную силу тока, с которой он сможет нормально функционировать (если данный показатель ниже сорока ампер, то такой учетный прибор нужно демонтировать и заменить на новый). Еще для установки нагревателя понадобится выключатель, рассчитанный на нужное кол-во ампер, и провод 3х6 или же 3х8.
Шаг третий. Настало время непосредственно установки. Вначале берем маркер и рисуем на стене линию, которая будет самой нижней точкой нашего водонагревателя. Далее отмеряем расстояние крепежной планки, находящейся в верхней части корпуса, от этой линии. После этого в обеих точках, отмеченных на стене, просверливаем отверстия.
Важная информация! На самой планке дыры отсутствуют, поскольку она будет цепляться на вмонтированные в поверхность анкеры крючкового типа.
Если стены из бетона, то «заряжаем» перфоратор сверлом, выполненным из победита, если же стена обычная, деревянная, то подойдет и обыкновенное сверло для дерева (диаметр его должен превышать аналогичный показатель дюбелей). Туда забиваем дюбели, если требуется, применяем молоток. В дюбели вкручиваем железные анкеры – своего рода крючки, с помощью которых и будет навешиваться водонагреватель. Закручиваем анкеры до упора (как правило, это около 10-12 сантиметров). Цепляем бойлер на анкеры посредством крепительной планки.
Клапан предохранительный для бойлера
Ранее мы рассказывали о том как правильно устанавливать предохранительный клапан для бойлера, схемы подключения и цены. В дополнение к этой статье советуем вам ознакомится с данной информацией
В принципе, на этом монтаж нагревателя заканчивается. Как видим, ничего сверхсложного в этом не было.
Гидрострелка
Этот узел включают в себя оба контура:
- В первом используется движение теплоносителя между гидрострелкой и теплообменником котла.
- Во втором на нее коммутируются один или несколько контуров отопления с разным уровнем нагрева.
Принципы работы следующие:
- Вертикальная гидрострелка дает возможность отбирать теплоноситель разной температуры. Верхний отдел будет горячим, а нижний — холодным.
- При отборе воды с верхней пары отводов допускается коммутация конвекционного отопления. Нижнюю пару используют во внутрипольной схеме.
- Показатель температуры теплоносителя ниже уровня коммутации обратной трубы контура на участке соединения гидрострелки и котла может заметно опускаться.
Как обвязать бойлер
Есть несколько схем обвязки, которые мы приведем ниже. Выбирайте наиболее удобный для вас.
Принудительная циркуляция и трехходовой клапан
Схема подойдет для обвязки одноконтурного или двухконтурного котла с бойлером. Если на данный момент газовый котел уже установлен, расположите БКН рядом. На подачу монтируется насос циркуляции. После чего подключается трехходовой клапан, который управляется термодатчиком.
На входную трубу перед корпусом врезается тройник, к которому подсоединяется шланг для отвода жидкости из теплообменника. Как это работает:
- Как только термодатчик сообщает плате управления, что температура снижена, клапан включает теплоноситель водонагревателя. Происходит запуск системы отопления.
- Содержимое теплоносителя проходит через теплообменник, в резервуаре нагревается.
- Как только нагрев достигает заданной температуры, клапан переключает работу на отопление.
Удобная схема для регулярного использования водонагревателя.
Использование двух насосов
Если монтаж БКН происходит на большом расстоянии от котла или вы редко им пользуетесь, в систему лучше включить насос циркуляции.
Схема подключения к автоматическому котлу:
Один насос монтируется на входном патрубке, а другой — на корпусе отопления. Обвязка выполняется с помощью тройников, без трехходового клапана. Запуском и отключением насосов руководит термостат.
Энергонезависимый котел
Для этой схемы лучше использовать настенные модели, поскольку бойлер должен располагаться выше остальных приборов.
Приоритет обеспечивается большим контуром, который подводится к водонагревателю. Он должен быть на шаг больше, чем тот, который подводится к отопительной системе.
Температуру и переключение потока обеспечивает термостатическая головка с датчиком. На нем устанавливаются желаемые показатели. Если датчик показывает, что в баке холодная вода, нагрев переключается на бойлер — и наоборот.
Применение гидравлического подключения
Подходит для установок с несколькими контурами и большими объемами бака. Подобные схемы применяются в многоквартирных домах, когда помимо отопления нужно обеспечить, например, нагрев полов.
Гидравлический распределитель (гидрострелка) помогает рассредоточить давление так, чтобы избежать теплового удара. Выполнять самостоятельный монтаж рискованно, лучше обратиться к специалисту.
Оборудование рециркуляции
Если вы хотите включить в работу дополнительный прибор обогрева, сушилку для полотенец, нужно организовать подключение так, чтобы в трубах вода постоянно циркулировала. Можно сразу купить прибор с функцией рециркуляции либо включить ее с помощью тройников. Однако такое подключение имеет негативные моменты:
- Большой расход электроэнергии, топлива. Проходя через трубы сушилки, вода остывает, поэтому прибор нуждается в более частом включении.
- Смешение слоев. При обычной работе горячая жидкость поднимается вверх. Поток, который выходит из труб, перемешивает слои, и на выходе вы получаете жидкость более низкой температуры.
https://youtube.com/watch?v=WT7SuCD9Fe0
Устройство бойлера косвенного нагрева
Давайте подробнее разберем, что же из себя представляет бойлер косвенного нагрева? Объем резервуара колеблется от 50 л вплоть до 1000 л воды. Внутри бака расположен основной нагревательный элемент — змеевик. Именно по нему циркулирует теплоноситель и таким образов осуществляется нагрев жидкости. Змеевики обычно бывают стальными или латунными. У данного нагревательного элемента сложная форма, как Вы уже заметили. Благодаря такой форме змеевик быстрее греется. В большинстве моделей бойлеров косвенного нагрева витки змеевика расположены у основания бака, т.к. холодные воды тяжелее, вследствие чего располагаются они ниже слоев теплой воды. Конечно, создаются модели и с теплообменниками по всей площади бака, что способствует скорейшему нагреву воды. В устройстве «косвенника» конечно же также имеет место быть термостат, контролирующий температуру воды и обеспечивающий безопасное функционирование прибора.
Рециркуляция
В параллельном положении к основному контуру радиаторного отопления или малому контуру на участке от котла до гидрострелки проводится обустройство низкотемпературного контура. В его составе имеется байпас и трёхходовой термостатический клапан. Благодаря помпе вода постоянно циркулирует внутри труб теплого пола.
Для отбора новых порций горячего теплоносителя с подающей трубы при падении температуры внутри обратки используется трёхходовой смеситель. Его можно заменить простым термостатическим клапаном, оснащенным выносным термодатчиком капиллярного типа или электрической термопарой. Местом монтажа датчика является ниша на обратке теплого пола. Клапан срабатывает при снижении температуры теплоносителя.
Как выбрать бойлер косвенного нагрева
Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:
Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек
При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться
Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.
Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам
Расчет объема накопительного бака
Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.
Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.
Схемы подключения к отопительной системе
При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.
Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.
Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.
Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.
У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.
Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.
Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.
Подключение бойлера косвенного нагрева к одноконтурному котлу — схема
Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.
Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.
Конструкция бойлера косвенного нагрева
Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.
В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.
Как подключить бойлер (водонагреватель) косвенного нагрева
Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.
Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.
https://youtube.com/watch?v=GW_jAvxUbp0
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.
Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
https://youtube.com/watch?v=ztJePfNY-CE
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
