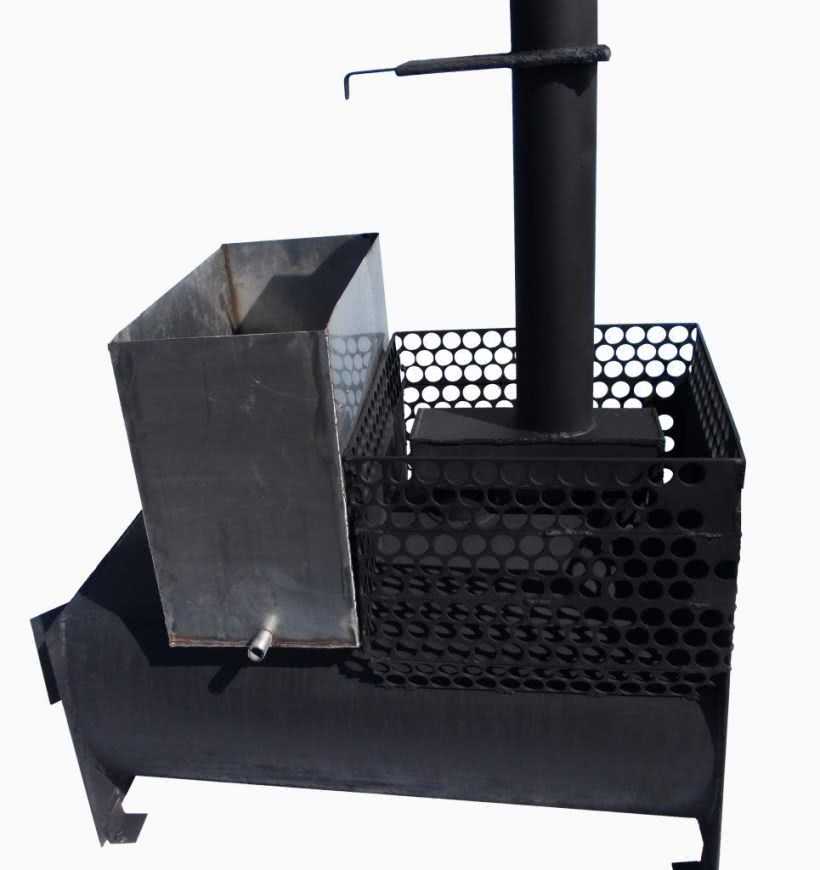

Вертикальная и горизонтальная печь для бани из трубы

Комбинированная металлическая печь

Комбинированная металлическая банная печь состоит из листов стали толщиной около 6 мм. В конструкцию входит топливник, который представляет собой стальную коробку с горловиной. Она предназначена для насадки камней. Каменка печки изготавливается из стальных листов средней толщины, и ее конструкция зависит от горловины топки. Рядом с ней устанавливается дверь с внешней стороны печки. В верхней части агрегата предусматривается два патрубка, которые предназначены для крепежа обводного колена и трубы.

Комбинированная печь в зимнее время прогревает стандартную по размерам парилку за 1,5 часа. А за счет наличия двух дымоходов, в один из которых выходит дым, риск отравления угарным газом сводится к нулю.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Обкладка кирпичом

Для более равномерного распространения тепла по бане, можно обнести печь кирпичом. Хорошо это сделать и в целях безопасности: нагретый кирпич оставляет меньший ожог, чем раскаленная сталь. Обложенная кирпичом печка более красиво смотрится, можно подобрать цвет кирпича в соответствии с интерьером всего помещения.

Для обкладки купите специальный кирпич, он должен быть полнотелым и огнеупорным. В раствор цемента добавьте шамотную глину в небольшом количестве; также подойдет клей для керамогранитных изделий.

Стена, возводимая вокруг печи, довольно простая. Она выкладывается в полкирпича в обычном (шахматном) порядке. Можно перед укладкой замочить каждый кирпич в воде, что позволит увеличить сцепление раствора с поверхностью камня.

Выложив кладку, дайте ей как следует высохнуть. На это уйдет не меньше суток. Затем удалите лишний раствор, выступивший на швах, и ваша печка готова!

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг

Для получения сухого пара в саунах камней нужно минимально

Для получения сухого пара в саунах камней нужно минимально.

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

Преимущества и недостатки самодельных банных печей

Чаще всего для бани выбирают металлическую или кирпичную печь, и чтобы сделать правильный выбор, учитывают их положительные стороны и недостатки.

Среди «плюсов» металлических печей для бани стоит выделить следующие:

• быстрый нагрев парной (камень или кирпич отдаёт меньше тепла, чем металл: через пару часов после начала растопки, а иногда и раньше можно идти париться);
• компактность конструкции (это позволяет получить больше места в основном банном помещении);
• долговечность (при условии качественной сборки печка прослужит от пяти до пятнадцати лет);
• лёгкость в использовании (компактные металлические печки могут переноситься из одного места в другое);
• простота изготовления (в отличие от, например, кирпичного варианта);
• экономичность (материалы для производства бани стоят недорого).

К преимуществам, кирпичной печи, относятся:

• мягкий пар, который характерен именно для вместительных кирпичных печей;
• долгое сохранение пара и тепла;

Мягкий пар кирпичной печкиИсточник wikimedia.org

• простота в использовании (перед эксплуатацией такой печи не требуется предпринимать меры по противопожарной защите);
• эстетичная привлекательность (кирпичная печь выглядит очень презентабельно в отличие от металлических аналогов);
• простота в возведении.

Простая печь для баниИсточник neoenerg.ru

Однако для обоих типов самодельных банных печей надо учитывать такие отрицательные моменты:

Дымоход металлической печки нужно постоянно чиститьИсточник kamin.lutsk.ua

Положительные и отрицательные качества металлических печей для бани

Паровая не может быть без печи, ведь именно она греет комнату и сохранять нужную температуру. В нашу пору можно встретить широкий ассортимент разнообразных вариантов. Но лучше всего сделать печь самому.

К совершенствам металлического устройства можно отнести:

• действия совершается стремительно, и при этом не очень затратно, это можно сделать автономно располагая элементарными познаниями и опытом;
• значительная часть моделей компактные, поэтому они годятся для мелких саун;
• стремительный нагрев парной до надобной температуры, даже в зимнюю пору года;
• механизм может прослужить продолжительно, все зависит от кондиции сварки и толщены метала;
• бережливая трата топлива;
• простая в использовании, с ней даже справится человек не имеющий надлежащих навыков.

Железная печь имеет отрицательные качества, это:

• малая теплоемкость, ее не хватит для обогрева комнаты отдыха;
• чрезмерно стремительное охлаждения, поэтому нужно регулярно топить;
• стенки греются, и размещающиеся недалеко объекты могут загораться.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

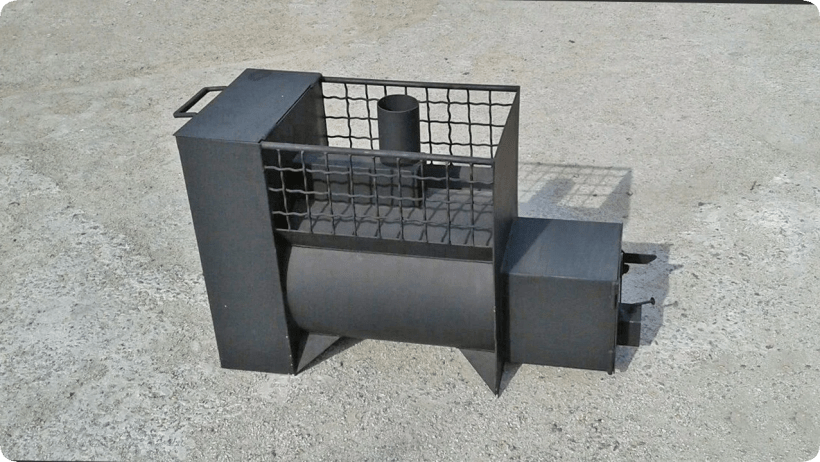

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Другие материалы для облицовки печи

Кроме кирпича для украшения конструкции часто используют плитку, камень, изразцы. Особенности каждого из материалов разберем детальнее.

Плитка

Для облицовки подойдут следующие виды:

1. Клинкер. В его основе – глина. Формовка происходит под прессом, обжигом при высокой температуре. Материал по свойствам похож на керамику.
2. Терракота. Получают из смеси терракотовой глины, шамотного порошка. Готовая плитка выходит красноватого оттенка. Обладает хорошей прочностью.
3. Майолика. Для создания в промышленных целях применяется сложный технологический процесс, из-за чего цена этого материала высокая. Глазированный вид плитки. По рабочим свойствам она схожа с терракотовой.
4. Керамогранит. Для изготовления прочной плитки добавляется мраморная крошка. Материал надежен и служит года. Отличается красивым видом.
5. Шамот. Огнеупорный вид облицовки, но по декоративным свойствам в разы уступает другим плиткам.

Отдельным типом облицовочной плитки для печей считаются изразцы. Их свойства и особенности использования будут рассмотрены ниже.

Камень

Для украшения печи применяется натуральный, искусственный камень.

Из природных пород, что отличаются прочностью, устойчивостью к перепадам температур и теплоотдачей, применяют серпентинит, талькохлорит.

Искусственный камень ‒ имитация натурального. По свойствам и способу монтажа аналогичен плитке. Он легкий, поэтому для компактных моделей печей заливать фундамент на обязательно, и гораздо дешевле натурального.

Фиксация к стенкам происходит на клей при толщине слоя до 2 см.

Изразцы

Изразцы ‒ глиняная плитка объемной формы. Снаружи сделаны выступы ‒ румпы, которыми элементы соединяются между собой.

Укладку изразцов рекомендуется выполнять сразу после возведения печи или камина (касается кирпичных). Правильно соединенные элементы образуют цельную стену, которая получается очень прочной.

В продаже есть изразцы круглой, квадратной, треугольной, трапециевидной форм. Широкий выбор цветов, рельефов.

Спросом пользуются детали с разноцветными узорами, рисунками животных, растений.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Стальная печь

Сегодня печь для бани из металла мало напоминает когда-то популярную буржуйку, которая потребляла неприличные объемы топлива и при этом давала не так уж много тепла. Простейший конструктивно отопительный прибор, представляющий собой металлический короб с трубой и дверкой, ушел в прошлое, а на смену ему пришли совершенные печи, имеющие максимум технических преимуществ, удобные в использовании, безопасные и долговечные. Современная печь стальная по практичности и собственным возможностям оставляет далеко позади не только примитивные приборы отопления прошлого, но и составляет досадную конкуренцию традиционным печам из кирпичной кладки.

Преимущества

• Высокая скорость прогрева воздуха Как только подожжено топливо, печь из стали начинает прогревать помещение, на что уходит около часа, кирпичной печи, в свою очередь, после растопки понадобится времени для обогрева в разы больше.
• Хорошая теплоотдача Печь стальная имеет впечатляющий КПД; степень нагрева металлического каркаса по понятным причинам значительно выше возможностей нагрева стен кирпичной конструкции.
• Простой монтаж Банная печь из металла не требует постройки фундамента; имея достаточно легкий вес, устанавливается в любое удобное место в парильной.
• Компактность Идеально вписывается в малогабаритные комнаты, так как обладает весьма скромными размерами.
• Экономичное потребление топлива По сравнению с теми же кирпичными печами стальные потребляют заметно меньше дров и эффективно работают на одной закладке топлива до десяти часов.

Конструкция

Изготавливаются печи в большинстве случаев из стали, имеют камеру для укладки камней. В зависимости от модели металлические банные печи могут быть оснащены водяным баком.

Существует три типа стальных печей: закрытые, открытые и комбинированные. Учитывая требования к отопительному прибору и особенности банного помещения, специалисты подбирают оптимальную модель металлической печи.

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

• простая горизонтальная печь из баллона, растапливаемая внутри парной;
• каменка из трубы 530 мм с выносным топливником;
• вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

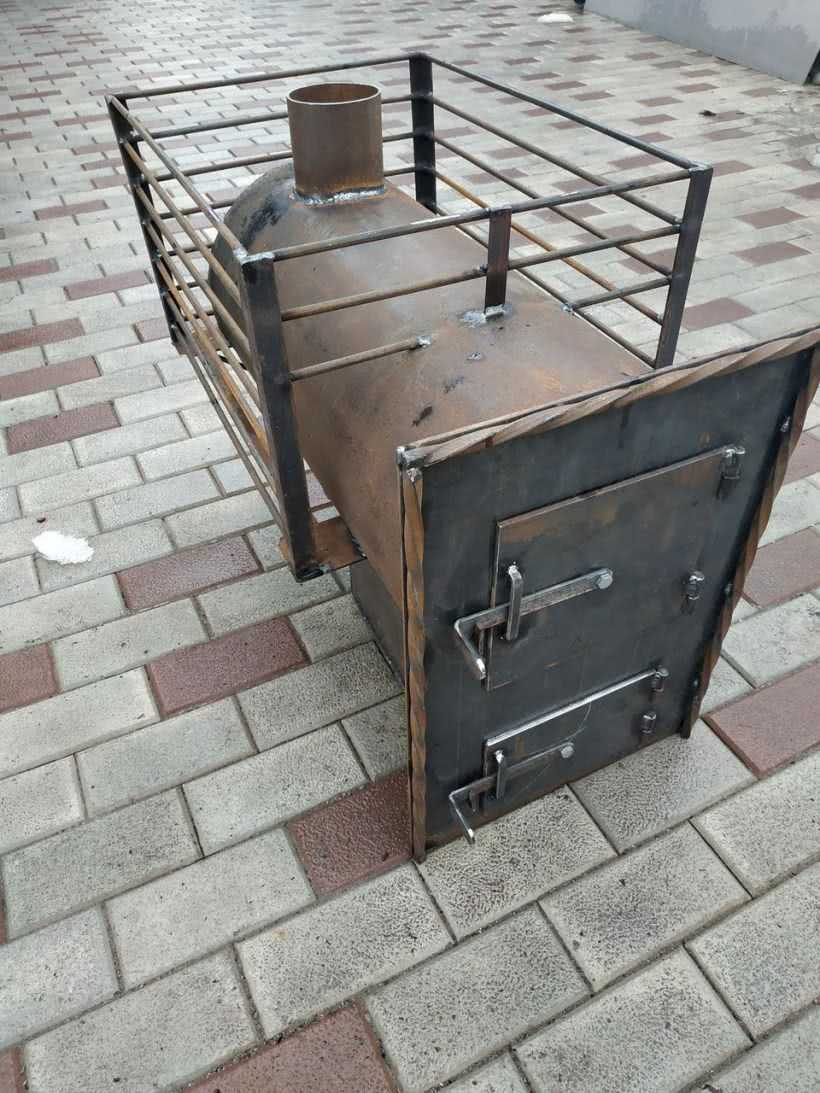

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Дальнейшие работы выполняйте по инструкции:

1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

• базальт;
• галька речная;
• габбро-диабаз;
• талькохлорит.

Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Порядок сборки котла выглядит так:

1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
2. В корпусе выполните проемы для дверок и люка загрузки камней.
3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
5. Установите дымоходный канал и кран для слива воды в нижней части бака.

При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

• печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
• обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
• при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
• расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль

Устройство трубы

Хоть сгорание топлива происходит внутри каменки, без трубы металлическая печь наполнит внутреннее пространство гарью. Поэтому необходимость отвода дыма всегда актуальна для бани. Чтобы дымоход нагревал воду, должна быть тяга, которой способствуют:

• Вывод дымохода наружу таким образом, чтобы он возвышался над самой верхней точкой конструкции;
• Отсутствие поблизости высоких деревьев и прочих характерных объектов;
• Зонтик на конце трубы (дефлектор), который позволяет последней не намокать;
• Большой диаметр трубы – не менее 100 мм.

Причем труба может проходить сквозь бак для сбора воды, а сама емкость – находиться на чердаке. Главное, чтобы отверстия для дымохода на каждом уровне предусматривали огнеупорную базальтовую обшивку. Участок кровли с отверстием для вывода дымохода отделывается листом металла.

В этом случае последнюю лучше устраивать в центре, чтобы как можно больше камней контактировало с горячей магистралью. В закрытых печах труба может располагаться как в центре, так и сбоку.

Подготовка подложки

Металлическая печь не требует сложного фундамента, т.к. сама по себе имеет незначительный вес. Однако даже такая конструкция приветствует подложку, чтобы напольный настил не просел и не воспламенился:

• Сначала в напольном настиле создается отверстие под углубление;
• Далее ниже напольного настила выкапывается яма глубиной 0,5 м;
• Следующий этап – засыпание дна песком и щебнем;
• Поверх дренажной основы укладывается рубероид;
• Оставшееся место заполняется металлическим каркасом и заливается цементным раствором;
• Выше монолитной подложки укладывается следующий лист рубероида;
• Над рубероидом идет укладка 3-рядных стен из красного огнеупорного кирпича.

Кладка идет до тех пор, пока стены подложки не достигнут уровня чистового напольного настила.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Похожие записи:

Руководство по правильной пайке труб из полипропилена Естественная вентиляция в частном доме Сложная многоскатная крыша: стропильная система и планы кровли, пошаговая инструкция по строительству Проточный и магистральный фильтр для воды: разновидности и модели Ножки для чугунной ванны. как выбрать и правильно установить? В какой пропорции разводить плиточный клей
