Как обложить выносную топку кирпичом в бане

Оглавление

Вариации на тему огнеупорного кирпича

Нюансы, которые надо знать, приступая к облицовке

В целом, кладка кирпича для облицовки в плане технологии не отличается от кладки печных стен

Однако решив обложить чугунную или железную печь кирпичом, обратите внимание на важные моменты, перечисленные ниже

  • Каждый 4-й ряд облицовочной кладки рекомендуется армировать проволокой или стальной полосой. Топочный проем (в том числе проем выносной топки) армируется уголком из металла.
  • В процессе облицовки своими руками вам понадобится теплоизолятор. В качестве него можно использовать асбестовый или базальтовый картон.
  • Пересмотрите весь купленный кирпич на предмет дефектов (сколов, трещин и т.д.). Не поленитесь разложить материал на полу, подгоняя кирпичик к кирпичику так, чтобы тычки соприкасались с минимально возможным зазором. Соблюдайте этот же порядок, когда будете класть кирпичи на раствор.
  • Раствор для кладки должен соответствовать выбранному типу кирпича. Однако здесь ломать голову не придется. Обычно при покупке стройматериала вам сразу же предложат и сухую смесь, которую нужно только развести по инструкции водой.
  • Следите за толщиной швов, не делайте их слишком широкими. Чем тоньше будут швы, тем лучшей теплопроводностью будет обладать облицовка.
  • Обязательно проверяйте вертикальность углов отвесом, а также горизонтальность рядов уровнем.

Особенности: преимущества и недостатки

Разумеется, установка стандартной каменки более проста, чем сложное обустройство такого дополнительного аксессуара, как топка, вынесенная в предбанник или в другое помещение. Это более затратно, но с уверенностью можно сказать, что все это будет перекрыто тем комфортом, который этот вариант создаст при его использовании. Особенно такая конфигурация печки скажет свое слово в зимнее время.

Исходя из практических соображений, габариты кирпичной печи в первую голову зависят от величины парилки, количества людей, сезонности использования бани, целей использования самой печи.

Вывод топки кирпичной печки в предбанник удобен тем, что

  • всегда есть возможность вычистить золу, растопить печь;
  • дрова всегда под рукой, они всегда хорошо высушены;
  • режим нагрева печи проще контролируется;
  • отопление предбанника всегда обеспечивается теплом печи;
  • угарный газ в случае неплотного прилегания дверцы топки поступает в предбанник, а не в парилку;
  • железные части топки не перегреваются, не выжигают в парилке кислород, не сушат пар.

Недостатки расположения топки печи в предбаннике:

  • кирпичная печь долго прогревается;
  • печь расходует большее количество дров, чем металлическая;
  • для подбрасывания дров приходится выбегать в предбанник.

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

  • Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).
  • Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
  • Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.

В показанном варианте хозяин предпочел заложить проем кирпичом

  • При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
  • Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
  • От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
  • Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Полезные рекомендации

При протапливании печи дым должен свободно уходить в трубу, так как если угарный газ не будет удален через вытяжку, он может нанести серьезный вред организму человека. Если проблема наличествует, немедленно нужно найти причину слабой тяги и устранить ее.

Несколько способов определения отсутствия печной тяги или перебоев с ней:

Самый простой способ – обычный лист бумаги либо зажженная спичка, поднесенная к открытой дверце в процессе топки печи. Если лист или пламя спички отклоняются внутрь, значит, тяга есть. Если отклонения нет или оно происходит наружу, то возможно наличие так называемой обратной тяги, что может оказаться очень опасным.

  • Одной из причин ослабления тяги может быть разгерметизированный дымоход, трещина, пролом, сдвиг трубы, другие дефекты.
  • Еще одна опасность – случайная искра, попавшая в такую трещину дымохода на горючий материал, что ведет к возгоранию.
  • Малый размер поддувала, сквозь которое производится вытяжка может привести не только к возникновению обратной тяги, но и к недостаточному снабжению процесса горения топлива кислородом.

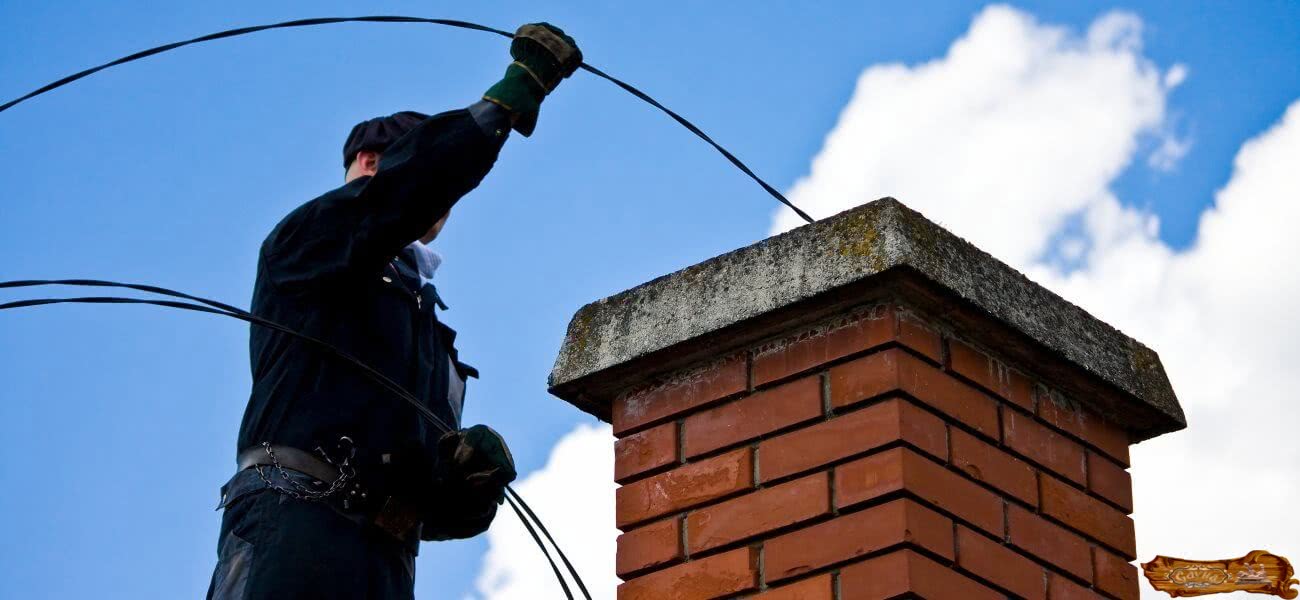

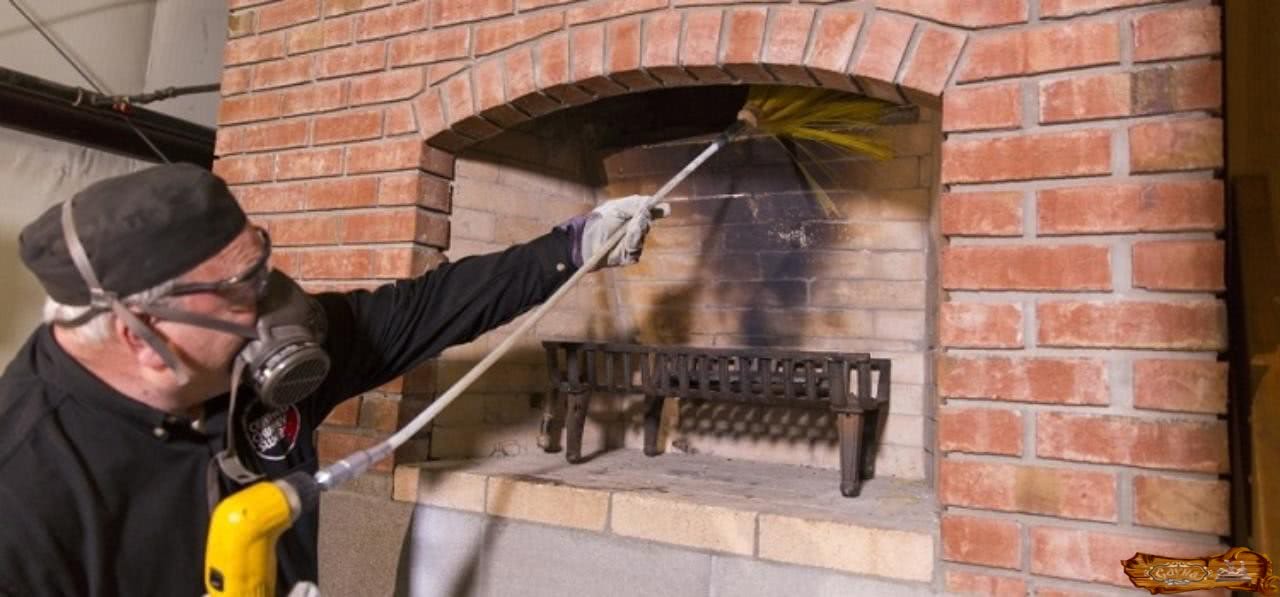

  • Засоры в дымоходе тоже могут мешать процессу нормальной тяги. В этом случае восстановить нормальное движение воздуха помогут регулярные прочистки дымохода. Надо заметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, немало затруднит процесс работы «трубочиста».

  • Если печь по какой-то причине нет возможности топить длительный период времени, в дымоходе может сформироваться воздушная пробка, состоящая из плотных воздушных слоев. Как правило, она рассасывается сразу после начала регулярного протапливания сама по себе.
  • Недостаточный объем топки.
  • Широкий и длинный дымоход не работает с маленькой топкой.

За что любят эту каменку?

Кирпичная печь для бани с топкой из предбанника пользуется огромным спросом, так как она:

Позволяет подкидывать дрова и убирать золу, не нарушая покоя отдыхающих людей (парная расположена далеко от топки)

К тому же хозяин дома может обслуживать печь, не страдая от жары и имея достаточное количество свободного места;
Обогревает не только парильню, но и предбанник (что особенно важно в холодную пору года);
Дает возможность хранить топливо в технической комнате (предбаннике). Что упрощает транспортировку дров, защищает их от влаги и воды, способствует поддержанию чистоты в парильне

К тому же в этом помещении можно организовать зал отдыха для дружеских бесед, перекусов, другого досуга.

Печь из кирпича с топкой в предбаннике увеличивает количество кислорода в парной (так как воздух сжигается в другой комнате). К тому же она не нуждается в обустройстве дополнительной системы вентиляции (предбанник и так соседствует с выходом из сауны). Хозяину каменки не нужно каждый раз входить в баню, чтобы обеспечить оптимальную температуру для отдыхающих (что автоматически уменьшает потери тепла).

Наконец – в предбаннике гораздо удобнее убирать мусор от песка, дров или брикетов, так как в этой комнате сухо. Там отсутствует высокая влажность, превращающая пыль и землю в трудноудаляемую грязь.

Ложка дегтя

Печки в бани с выносной топкой отличаются сложной конструкций. Для их установки, требуется:

  1. Опыт в кладке кирпича;
  2. Умение работать с металлоконструкциями;
  3. Высокая точность и аккуратность;
  4. Большое количество материала;
  5. Несколько дней свободного времени.

Существует вероятность неудачного сооружения этой конструкции. Всего одна серьезная ошибка может привести к созданию плохой или и вовсе неработающей системы отопления. К тому же печка в баню должна быть безопасна, иначе она может спровоцировать:

  1. Возгорание бани и дома;
  2. Повреждение имущества;
  3. Травмирование отдыхающих.

При выборе этой разновидности печей, нужно учитывать следующий факт – вам придется покидать помещение бани, чтобы подкинуть дрова и отрегулировать температуру. Впрочем, этот нюанс вряд ли испугает поклонников пара, привыкших нырять в снежные сугробы, озера и проруби.

Третий этап — материалы

Выбор материала постройки является одним из ключевых этапов. От качества используемых компонентов будет, зависит качество и долгосрочность работы вашей конструкции. Не стоит экономить на дешевых материалах. Это может привести не только к плохому нагреву помещения, но и разрушению конструкции.

Основным строительным материалом является кирпич. Для строительства печи нам потребуется качественный обожженный и без видимых дефектов материал. Шамотный кирпич прослужит вам достаточно долго, но стоит он на порядок больше чем обычный. Для быстрой и легкой проверки кирпича можно использовать несколько методов:

Уроните кирпич с небольшой высоты (1-1,5 метра). Если кирпич разбился на много мелких кусочков, то такой материал не стоит использовать в строительстве печки

Кирпич должен разбиться на несколько больших кусков.

Взяв с собой молоток, не большого размера, ударьте кирпич, если звук не глухой, то кирпич хорошего качества, если молоток утопает при ударе, кроша кирпич, то от такой покупки стоит отказаться.

Расколов кирпич пополам обратите внимание на сколы и внутреннюю поверхность кирпича, она должна быть ровного цвета, без темных пятен и присутствия различных компонентов.

Выбрав необходимый кирпич, стоит позаботиться и о выборе материала для получения раствора. Раствор для кладки кирпичной печки должен состоять из глины, песка и воды. Получение нужного по свойствам раствора является одним из сложных этапов в строительстве печки. Раствор должен быть не жирным и не тощим. Глину стоит замешать с водой и оставить на ночь киснуть.

На следующий день полученный раствор размешать, удалив все комочки и только тогда добавлять песок не большими порциями. Раствор должен не прилипать к мастерку (раствор жирный) и не выталкивать воду (добавить глины). Нормальный раствор должен слегка тянуться за мастерком, сохраняя приданную форму и не рваться. Мастерок при работе с таким раствором остается чистым и раствор не прилипает к рабочей металлической поверхности.

Несколько практических советов по выбору проекта металлической печи с выносной топкой

Следует кратко остановиться на этом вопросе, знание некоторых подробностей позволит вам избежать неприятностей во время ее эксплуатации.

Совет
Фото
Описание
Нагрев воды.

Теплообменник-регистр для печи внутренний

Бак-теплообменник на трубу

Существует два варианта – вода нагревается дымовой трубой или непосредственно в специальном отсеке печи. Второй вариант предпочтительнее – нагрев воды происходит намного быстрее. Бывают случаи, когда вы не желаете париться, а хотите только помыться. Со вторым вариантом печи к «водным процедурам» можно будет приступать уже через несколько минут, а с первым придется печь топить длительный период времени.
Устройство каменки.

Каменка открытого типа

Банная печь с закрытой каменкой

Первый вариант – камни нагреваются на поверхности печи, второй вариант – камни находятся в широком канале дымохода. Здесь также значительная разница во времени нагрева

Но мы должны дать важный совет – осторожно подходите к варианту нагрева камней в канале дымохода. Абсолютное большинство существующих проектов делает каменку открытой в надежде, что большая тяга дымохода не допустит выхода дыма в помещение

Категорически не советуем так делать, каменка во время топки должна закрываться. Сделать крышку несложно, крышка может быть на петлях или съемной. Дело в том, что в период растопки печи или в силу неблагоприятных погодных условий есть большая вероятность попадания дыма в помещение, о последствиях рассказывать не стоит.

Размер и материал

Для сооружения печки с топкой из предбанника рекомендуется использовать шамотные кирпичи, так как они:

  1. Обжигаются при сверхвысоких температурах и с легкостью переносят даже сильнейший жар;
  2. Производятся путем прессования, что увеличивает их прочность и устойчивость к негативным воздействиям.

При ограниченном бюджете можно сделать печь из рядового кирпича, покрытого огнеупорным лаком. Главное, чтобы он имел полнотелую структуру (не содержал каких-либо пустот). Необходимое количество строительного материала определяется при расчете размеров каменки. Так что прежде чем закупать кирпичи, необходимо предусмотреть конечные габариты выбранной вами конструкции.

ТОП-3 популярных моделей дровяных чугунных печей для бани

Фото Название Рейтинг Цена
#1 Гефест ПБ-04 МС 98 / 100 Подробнее
#2 Везувий Легенда Ковка 16 (271) 97 / 100 Подробнее
#3 НМК Сибирь-18 96 / 100 Подробнее

Гефест ПБ-04 МС


“Гефест ПБ-04 МС” Высокий КПД (до 87%), энергоэффективность (активный дожиг пиролизных газов), быстрый прогрев парной объемом до 15 м³. Топка выносная. Толщина элементов до 40 мм.

Печь весит 130 кг. В каменку помещается до 180 кг камней. Размеры изделия 39,4 x 56 x 64,5 см.

Гефест ПБ-04 МС

Банная печь из специального чугунного сплава “Везувий Легенда” подходит для парных объемом от 8 до 18 м³. Толщина стенок 12 мм. Имеет топочный тоннель длиной 250 мм (закладка дров подразумевается из смежного помещения). Дверца чугунная, без стекла. Кожух конвекционно-вентилируемый стальной. КПД печи до 80%. Быстро и мягко прогревает парную, пар от печи мелкодисперсионный, легкий и приятный.

“Везувий Легенда Ковка 16 (271)”

Размеры изделия 70x56x69 см. Вес непосредственно агрегата 98 кг и камней дополнительно до 120-160 кг.

НМК Сибирь-18


“НМК Сибирь-18”

Подходит для эксплуатации в коммерческих банях, саунах. Загрузка дров из смежного помещения.

Габариты печи 72 х 72 х 43 см. Вес печи 104 кг, камней — до 80 кг.

Предлагаем ознакомиться Как красиво покрасить печку кирпичную

НМК Сибирь-18


Выбор бака для воды

https://youtube.com/watch?v=HDN565ozS28

https://youtube.com/watch?v=JMh7Zv0NimI

https://youtube.com/watch?v=KHye3K956qE

Монтажно-строительные работы

Немного полезных знаний, упрощающих работы по пожарной безопасности. Температура возгорания фосфорной головки спички +200°С, температура самовозгорания древесины в зависимости от ее влажности колеблется в пределах 350°С÷450°С. Для чего мы это напоминаем? В бане всегда высокая влажность, не слишком бойтесь перегрева стен и самовоспламенения сруба или половых досок. Но и не пренебрегайте элементарными правилами противопожарной безопасности, все работы нужно выполнять с умом. Делать их нужно не спеша и очень внимательно.

Начнем с выносной топки. Зазор между топкой и стеной лучше заложить красным кирпичом. Кирпич с обеих сторон можно оштукатурить или обшить листовым железом. Если выносная топка в помещении бани – прибейте на пол лист оцинкованного (или любого иного) железа размером примерно 40×40 см. Если желаете – можете подложить под него асбест, но мы не рекомендуем этого делать. Во-первых, асбест выделяет канцерогенные вещества и во всех развитых странах запрещен к употреблению. Во-вторых, и без асбеста (или иного изолирующего материала) вероятность возгорания пола под листом железа равна нулю.

Установка металлической конструкции

На сегодняшний день производителями выпускается большое количество конструкций железных печей для бани. И особую популярность у покупателей имеют варианты с выносом топки в соседнее помещение. К тому же выносной канал часто снабжается дверцей с панорамным стеклом. А это помогает следить за процессом растопки, не открывая печи.

Установка металлической печи в бане происходит на фундамент, расположенный возле перегородки. В последней прорубается проем для топливного канала. Перед монтажом все поверхности тщательно изолируются, что обезопасить их от чрезмерного нагревания.

Для этих же целей металлические печи часто обкладывают кирпичом. Но такая мера больше распространена для самодельных конструкций. Потому что печи заводского производства имеют очень надежную защиту и в дополнительной не нуждаются. Поэтому их обкладывание носит чисто декоративный характер.

Видео описание

Видео покажет, как выглядит печь в бане с топкой в предбанник, металлическая, обложенная кирпичом:

https://youtube.com/watch?v=SoW65j3ruLg

Вывод топки через каменную стену

В бетонной или кирпичной перегородке вырубается окно. Его расположение точно вымеряется, используя размеры печи. Поскольку конструкции печей с выносной топкой разнообразны, высота окна может колебаться от 40 до 60 см. А по ширине оно может быть от 25 до 50 см.

Но к точным размерам выносной топки всегда нужно прибавлять по 20 мм в каждую сторону. Это необходимо делать, потому что металл при нагревании расширяется. А все зазоры уплотняются эластичным термостойким материалом. Чаще всего используют асбестовый шнур.

Кроме этого нужно обязательно устанавливать ограждение из металла. Стальным листом зашивается все свободное пространство между топливным каналом и облицовочным материалом. Поскольку чаще всего все поверхности в бане ошиваются вагонкой, то расстояние от дерева до топки должно быть не меньше 25 см. При учете, что используется достаточно толстый изолятор.

Видео описание

Про то, как проходит установка железной печи в бане с топкой из предбанника, смотрите в этом видео:

https://youtube.com/watch?v=X6tBjIskcPo

Вывод топки через деревянную стену

Если перегородка деревянная, то окошком уже не отделаться. Потребуется создание полноценного проема до пола, который потом закладывается кирпичом. И уже в кладке оборудуется окно для топливного канала.

Для нахождения высоты и ширины проема, необходимо точно наметить, в каком месте на стене будет находиться дверь в топку. Перенеся на поверхность перегородки ее контуры, нужно прибавить по 25 см вверх и в каждую из сторон. И уже по этим меткам вырубать проем.

При создании окошка для топливного канала, которое требует установка железной печи в бане, необходимо руководствоваться рекомендациями, описанными выше.

Что делать, когда толщина стены значительная

Бывает так, что конструкция печи имеет очень короткий топливный канал. И если толщина стены значительная, то дверка не выходит за ее поверхность. В этом случае необходимо прорубить проем в стене и выложить в нем каменную нишу из декоративного кирпича.

А для надежности над кладкой устанавливается плоская перемычка. Для нее подбирается металлический лист толщиной от 8 до 10 мм. Как и в предыдущих случаях, нужно не забывать уплотнять все зазоры асбестовыми материалами.

Видео описание

Видео покажет, как делается обкладка кирпичом банной печи с выносной топкой:

https://youtube.com/watch?v=QAcAjpajtmM

Коротко о главном

Вывод топки печи в предбанник во многом считается практичным решением. При этом обогреваются сразу два помещения. Поэтому отдых после принятия парных процедур получается более комфортным. Также легче получается поддерживать необходимую температуру в парилке и наводить порядок. Потому что свободы движения в предбаннике намного больше.

Труднее всего реализовать классический вариант печи из кирпича, поскольку для ее возведения необходимо иметь определенный опыт. Но если придерживаться всех рекомендаций экспертов, то можно сложить вполне работоспособную печь. А также позаботиться о пожаробезопасности помещения.

Гораздо легче воспользоваться готовой печью заводского производства. Она более надежна и даже компактна. Ее монтаж в парилку не представляет сложности. Единственной проблемой будет обустройство ниши для топливного канала. Но следуя инструкциям специалистов, обложить проем кирпичом и изолировать его не составит трудностей даже для новичка в этом деле.

Как правильно установить своими руками?

Выбирая правильное месторасположение печки, примите в учет местонахождение составных частей, которые должны быть доступны для периодического контроля. Надежным и качественным постаментом будет служить стяжка с утеплением, залитая по загрунтованному основанию, на одновременном этапе строительства с фундаментом. Если полы в бане негорючие, например, из цемента или бетонных перекрытий, не нужно дополнительной защиты. Огнезащитные материалы используются только для деревянных полов.

Если грунт на участке пучинистый, не нужно закладывать для печки, не связанного с фундаментом на винтовых сваях плитного постамента. Он может быть связанным с основанием баньки, если устройство мелкозаглубленное. Для связки выполняется анкеровка оснований и печи, и бани.

Правила при обустройстве постамента для печки

Габариты основания должны быть больше размеров печки из металла с защитными экранами на 20 см. Высота основания должна равняться глубине банного фундамента. Свободную часть допустимо заполнить кирпичной кладкой.

Технологический пошаговый процесс предполагает:

  • Подготовку котлована.
  • Установку опалубки.
  • Укладку армсетки.
  • Заливку цементным раствором.
  • Покрытие отстоявшегося основания слоем гидроизоляции.
  • Укладку кирпичей в несколько рядов.

Можно избежать установки отдельного постамента под теплообменник, если у лаг и основания пола достаточно прочности для удержания веса конструкции.

Варианты решений:

  • укладка листа из металла поверх базальтового листа;
  • укладка кирпичного или каменного основания под печку;
  • укладка керамической или керамогранитной плитки.

Вертикальные части, которые будут соприкасаться с конструкцией, защищаются термостойким листовым материалом. Конкретные значения параметров указываются в инструкции производителя банной печки. Значения взаимосвязаны с реальным тепловым уровнем печки и ее конструкционных нюансов.

Преимущества расположения

Прежде чем решить, какую печь выбрать для бани с выносной топкой на дровах, нужно узнать о ее преимуществах перед другими конструкциями. Ведь такая схема постройки требует много места для установки, сооружения специального фундамента и вырезания проема в стене парилки. При этом следует постараться не повредить утепление стен и выполнить нормальную теплоизоляцию, чтобы раскаленные детали топки не обуглили деревянную облицовку бани и не привели к возгоранию.

Все проблемы с монтажом решаемы, при этом владелец получает надежный и комфортный источник парообразования. Печь для бани с выносной топкой имеет ряд преимуществ в сравнении с классическим вариантом:

  • В парилке отсутствует запах дыма и гари, чего не избежать, если печка будет расположена в ней же.
  • Мусор и грязь от дров, вычищенная зола будут оставаться вне парилки.
  • Безопасность нахождения в парной, исключается риск прикасания к раскаленным частям топки.
  • В парной остается много места.
  • Печь можно использовать, как камин.

Предбанник зачастую делают небольшим, но если помещение будет просторным, то можно в нем оборудовать комнату отдыха с весело горящими дровами в камине. Процесс протапливания бани упрощается. Не нужно заходить парилку для того, чтобы подбросить дров или убедиться, что дым и гарь отсутствуют. Еще одним плюсом можно считать, что упрощается обогрев самого предбанника. Камин прекрасно справится с этой функцией, причем есть возможность просушки вещей и обуви. Это актуально для отдыха в осеннюю и зимнюю пору.

Существуют конструкции, когда дрова в топку нужно подкладывать прямо с улицы. Они тоже пользуются спросом, поскольку имеют следующие преимущества:

  1. безопасны, даже при проблемах с тягой, дым не пройдет в помещение;
  2. печь берет воздух прямо с улицы, что сопутствует лучшему сгоранию топлива и беспроблемной работе дымохода;
  3. отсутствие мусора от дров, их не нужно заносить в баню.

Минусы подобной схемы расположения также имеются. К примеру, чтобы подбросить дрова нужно выходить на улицу. Имеются и ограничения использования моделей греющей конструкции других видов. В данном случае требуются варианты только с удлиненным топочным каналом.

Фундамент

Здесь может быть два варианта.

Первый – полы бани уже уложены

Вариант, сразу скажем, не очень приятный. Как решать проблему? Вначале нужно приблизительно рассчитать общий вес печки вместе с кирпичной кладкой.

Вес печи можно узнать в паспорте или каталоге производителя

Вес одного красного полнотелого кирпича ≈ 3,5 кг, кладка будет в полкирпича. Больше нет надобности, такая толщина обеспечит и нормальную теплопередачу, и достаточную устойчивость конструкции.

Вес красного кирпича

Вес поддона с кирпичом

Есть рекомендации делать кладку в четверть (ставить кирпич на ребро), но мы бы не советовали. Во-первых, для кладки на ребро нужен солидный опыт. Во-вторых, устойчивость конструкции неудовлетворительная.

Размеры кирпичной кладки

Перевязка углов в четверть кирпича: 1— тычок, 2 — ложок

Для справки. Размеры стандартного одинарного кирпича 250×120×65 мм. Для одного кубического метра кладки нужно приблизительно 520 штук при толщине раствора примерно один сантиметр. Для облегчения расчетов нужно помнить, что на 1 м2 кладки в полкирпича нужно ≈ 53 кирпича. Берите с запасом, неизбежно будут отходы.

Стандартные размеры полнотелого кирпича

Приготовление гоиняного раствора

Глина для кладки

Найдите место расположения половой балки, обнаружить ее можно по половым гвоздям. Как правило, во время строительства бани применяют брус под половое покрытие размером не менее 100×100 мм, он может выдержать до 500 кг веса. Этого вполне достаточно для небольшой металлической печи, усиливать брус нет необходимости.

Фото балок пола

Под периметр печи положите лист металла, желательно сделать теплозащиту, четко выдерживаете правила СНиП III–Г.11–62.

СНиП

Не рекомендуется в качестве теплоизоляционного материала использовать листы асбеста, сегодня в реализации есть безвредные материалы из прессованной минеральной ваты.

Цены на минеральную вату

минеральная вата

Для кирпичной кладки нужно сделать гидроизоляцию (для шамотного – не надо, он не боится влаги). Для гидроизоляции лучше возьмите два слоя обыкновенной прозрачной полиэтиленовой пленки – это намного красивее, чем черный рубероид. Выступающую пленку потом нужно аккуратно обрезать по периметру кладки. Не стоит бояться, что такое основание печи вызывает сомнение в надежности. Если бы дымоходы были кирпичными – да, даже незначительные «шатания» печи могут стать причиной появления больших проблем. В нашем варианте дымоходы будут сделаны из металлических труб. В местах соединения и в местах их выхода наружу конструкция «плавающая», способна компенсировать небольшие колебания.

Виды дымоходов для бани

Второй вариант. Полы еще не уложены

Оптимальный вариант, для печи можно сделать устойчивый фундамент. А наличие фундамента значительно расширяет возможные варианты печей как по весу, так и по конструктивным особенностям. Как делать фундамент?

Шаг, №№ Схема или фото Пояснения
Шаг 1.

Схема фундамента

Разметьте габариты ямы, по периметру она должна быть на 10 см больше, чем размеры печи.
Шаг 2.

Копаем яму под фундамент

Выкопайте яму глубиной 50÷60 сантиметров, глубже не стоит по двум причинам. Во-первых, в помещении бани глубина замерзания грунта значительно меньше, чем на открытом пространстве. Во-вторых, печь не та конструкция, которая требует мощного устойчивого фундамента.
Шаг 3.

Схема фундамента

Сделайте песчаную подушку толщиной не менее 15 см и утрамбуйте ее. Она компенсирует вспучивание грунта, если такой факт и будет иметь место.
Шаг 4.

Фундамент для печи выкладывается из фундаментных блоков размерами 200х200х400, 200х300х400, 200х300х600. Кладка ведётся на цементно-песчаном растворе

фундамент печки из газосиликата (пример)

Для печи можно поставить упрощенный фундамент из бетонных блоков, это намного быстрее и легче. Возьмите бетонные блоки любых размеров, количество зависит от размеров ямы, положите их на цементный раствор. Постоянно следите за горизонтальностью. Не рекомендуем отрезать блоки, если по высоте они превышают высоту пола. Во-первых, это довольно сложно, нужен алмазный диск большого диаметра. Во-вторых, выступающий на несколько сантиметров фундамент никак не влияет на комфортность.

На этом подготовительные работы закончены, можно приступать к непосредственной установке печи с выносной топкой.

Кирпичная печь для ценителей «русской парной»

Кирпичная печь для бани (например, Кузнецова) – идеальный выбор тех, кто хочет создать микроклимат русской парной. Правда, для поддержания нужного уровня влажности и температуры печное сооружение должно быть сложено с учетом технологии, порядовки и т.д. Любая ошибка может привести к ухудшению эксплуатационных качеств. И это серьезный минус, так как не каждому под силу сложить печь самостоятельно, а услуги печников стоят довольно дорого. Кладка занимает довольно много времени, и в обязательном порядке процесс требует обустройство фундамента. Сам проект выходит дороже, чем среднестатистическая покупная каменка из металла.

К особенностям кирпичного сооружения также стоит отнести и то, что топить его нужно довольно долго (4-5 часов). Однако и тепло кирпич держит гораздо дольше, чем металл. Но на этом «минусы» заканчиваются. Остаются только достоинства, среди которых…

  • Бесподобный микроклимат: в парилке находиться комфортно;
  • Кирпичные печные стены долго удерживают тепло (примерно в течение суток);
  • Эстетичный внешний вид: такая печь создает особую атмосферу в бане;
  • Огромные возможности для декоративной отделки, например, плиткой, камнем, изразцами и т.д. (Для сравнения: металлическую печь чаще всего приходится для начала обложить кирпичом, а уже потом обкладывать декоративными материалами).

Вывод дымохода через крышу

Более сложный вариант, требует повышенной внимательности и покупки доборных элементов. Рассмотрим вариант металлической кровли.

Шаг 1. Сделайте точную разметку в потолке в месте выхода трубы, проделайте отверстие

Обратите внимание, чтобы отверстие не попало на кровельную балку! Размеры отверстия в потолке должны быть по периметру на 10 см больше, чем диаметр трубы. Потолок из досок – отверстие в нем проделать не проблема

Схема обустройства отверстия в перекрытии

Проход трубы через потолок

Проход трубы через мансарду

Шаг 2. Отметьте место выхода трубы на крыше, смотрите за вертикальностью и расположением стропил и обрешетки. Отверстие в крыше не должно повреждать элементы стропильной системы.

Шаг 3. Круглошлифовальной машинкой прорежьте отверстие в кровле, по размерам оно должно максимально отвечать диаметру трубы.

Шаг 4. Зафиксируйте подкладками вертикальное положение дымохода в потолке, заизолируйте проем минеральной ватой и с двух сторон прибейте листы оцинкованной стали.

Изоляция проёма минватой

Шаг 5. Для герметизации места выхода трубы на крыше нужно купить специальные доборные изделия: металлическую юбку и стакан. Диаметр стакана должен соответствовать диаметру трубы. Сделать самому такие изделия довольно сложно, лучше их купить готовыми.

Чтобы закрыть трубу на крыше, используются кровельные проходы, например, круглого сечения

Шаг 6. Металлическим хомутом прикрепите трубу дымохода к конструкциям стропильной системы. Изолировать ничего не нужно, на таком расстоянии от котла металлический дымоход успевает остыть.

Шаг 7. Наденьте юбку со стаканом на дымоход. Стакан имеет возможность в юбке поворачиваться и наклоняться, что значительно упрощает процесс монтажа.

Проход дымохода через крышу

Шаг 8. Нужно отрезать лист кровельного покрытия. Ширина должна быть сантиметров на 10÷15 больше ширины юбки, длина должна отвечать расстоянию от верхнего края юбки до ближайшей рейки опалубки. Во время разметки внимательно следите, чтобы волны в отрезаемом куске кровли совпадали с волнами на крыше.

Цены на кровельный герметик

кровельный герметик

Шаг 9. Тщательно намажьте верхнюю часть куска кровли герметиком. Положите кусочек кровли на крышу вплотную к юбке и зажмите саморезами на каждой волне. Саморезами притяните его и по периметру.

Схема вывода трубы дымохода через крышу бани

Узел прохода через кровлю

Шаг 10. Смажьте герметиком место прилегания стакана к юбке и саморезами стяните обе детали. По периметру саморезами зафиксируйте юбку. Все саморезы должны иметь резиновые уплотнители.

После окончания работ обязательно проверьте герметичность всех стыков водой. При обнаружении протечек немедленно их устраните.
