Виды пандусов

Оглавление

Конструктивные особенности

Конструкция пандуса зависит от его назначения, места установки, и других условий. Выделяют такие виды:

  • стационарные;
  • откидные;
  • съемные (портативные).

Стационарные пандусы

Стационарные устройства строят для долговременного использования, их размещают возле входа в различные здания, на ступенях подземных переходов и метро и других общественных местах. Устанавливают одно- и двухпролетные стационарные конструкции, но иногда пандус может иметь и больше пролетов. Материал для таких пандусов – металл и бетон.

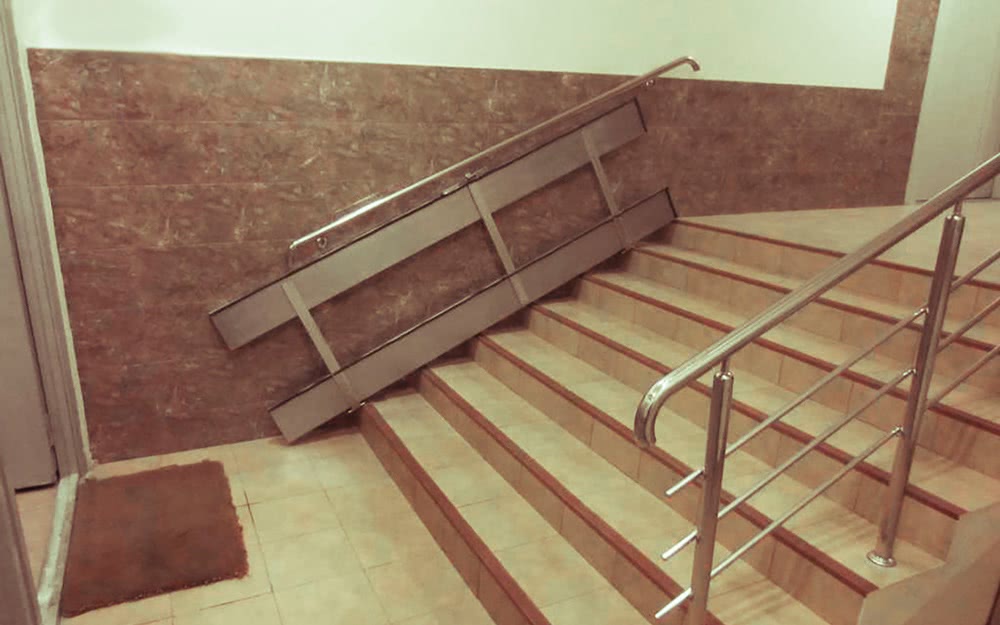

Откидные пандусы

Внешне похожи на стационарные конструкции. Основное отличие – наличие откидного механизма, который позволяет использовать конструкцию только при необходимости.

Лестничный марш, оборудованный таким устройством, остается свободным большую часть времени и не создает неудобств жильцам. Часто применяются в подъездах жилых домов, в частных домостроениях. Их можно использовать и для детских колясок. Откидными пандусами специальной конструкции комплектуют троллейбусы и трамваи. Для обустройства простейшего откидного спуска, изготовленного из металла, необходимо:

  • Два стандартных швеллера, длина которых соответствует длине лестничного марша. Толщина балок подбирается с учетом двух важных условий: они должны выдерживать определенную нагрузку, но при этом они не должны быть тяжелыми, так как устройство будет постоянно подниматься и опускаться.
  • Распорки, соединяющие две швеллерных балки, подбирают толщиной до 5 мм, шириной – до 40 мм. Аппарели можно сделать из стальных уголков или полос толстолистовой стали.
  • В качестве поворотной системы можно использовать мощные дверные петли. Их необходимо прочно закрепить на стене (не менее трех крепежных деталей на одну петлю).
  • Необходимо предусмотреть надежное устройство, которое будет фиксировать конструкцию в вертикальном положении. Это устройство (защелка) должно легко открываться и закрываться.

Замеры для изготовления откидного пандуса.

Естественно, человеку с ограниченными возможностями самому не справиться с откидным пандусом. Ни опустить пандус самостоятельно, ни подняться инвалид не сможет. Да и спуститься одному – не получиться, нужна помощь: очень крутой уклон. Но такое приспособление дает возможность представителям малоподвижных групп населения выйти из дома с одним сопровождающим. Без такого пандуса, спустить/ поднять человека на инвалидной коляске сможет только несколько человек. Стоит учитывать, что, несмотря на простоту конструкции откидного пандуса, промышленное изделие – оптимальный вариант в плане качества, надежности, долговечности и удобства эксплуатации.

Съемный пандус

Съемные пандусы условно делят на:

Рельсовые конструкции – две раздельные направляющие (рельсы). Они имеют небольшие бортики. Рельсы располагают так, чтобы по ним проехали колеса данной инвалидной коляски, расстояние между направляющими можно быстро изменять. Такие пандусы можно отнести к универсальным, их легко устанавливать. Недостаток – отсутствие поручней, на крутом подъеме маломобильному человеку понадобится помощь.

Платформа – плоская площадка для подъема/спуска по лестницам, а также выезда/заезда из приспособленного автотранспорта. Изготавливают из нержавейки и алюминия. Поверхность специально обработана, чтобы предотвратить скольжение.

Роллопандус в сложенном и разложенном виде

Телескопические (раздвижные) устройства – относятся к универсальным, их используют в местах большого пассажиропотока. Такие пандусы не мешают движению пешеходов и обеспечивают мобильность инвалидам. Изготовляют их из прочных металлических сплавов, способных выдерживать большие нагрузки без деформации и разрушения.

Рампы или, как их еще называют, пандусы для порога, служат для преодоления незначительных препятствий: бордюров, выступов, порогов. Выпускают также складные рампы. Их удобно транспортировать и монтировать. Выполнить сборку и разборку такого устройства инвалиды могут без постороннего участия. С их помощью можно преодолевать барьеры высотой до 15 см. Такие пандус изготавливают из резины или металла. К недостаткам можно отнести то, что при их установке блокируется дверь.

Сегодня есть возможности сделать наши города безбарьерными для маломобильных групп населения. Различные пандусы для инвалидов помогут сделать доступным любое здание

Главное, желание и правильный подход к решению этой важной общественной проблемы. Последствия неправильно сконструированных пандусов

Виды пандусов

Пандусы, обеспечивающие комфортабельный и легкий подъем для инвалидов по лестницам, можно разделить на несколько групп в зависимости от особенностей конструкции и назначения.

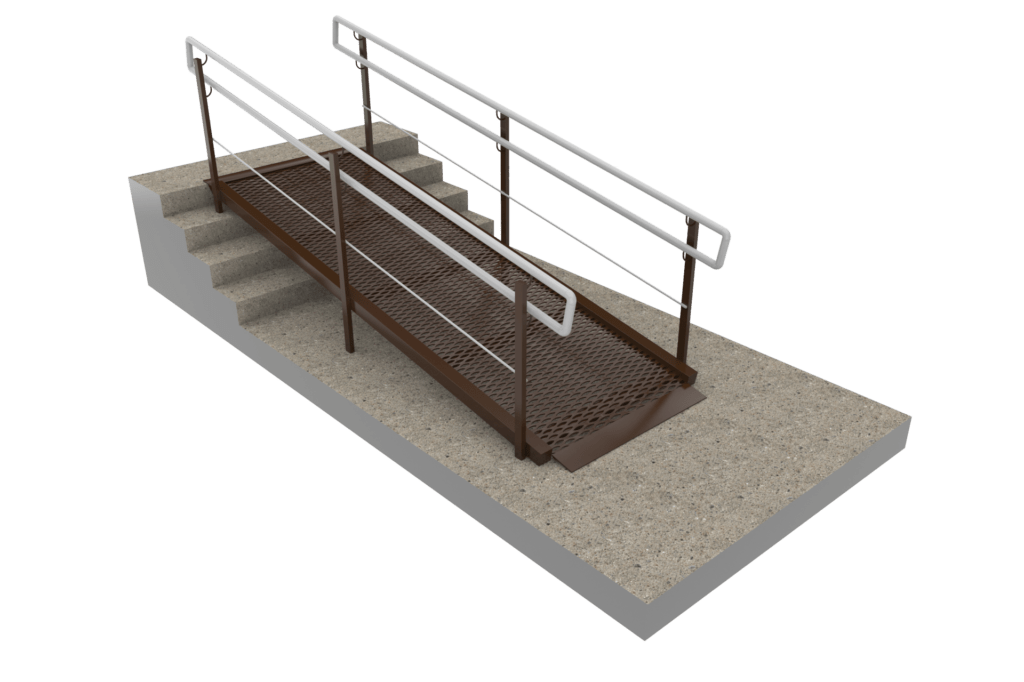

Пандус стационарный

Представляет собой капитальную, обычно бетонную, конструкцию, которая возводится еще на этапе строительства здания. Обычно это пара параллельных наклонных полос, оборудованных поручнями. Зачастую такой наклонный въезд размещается поверх ступеней. Бетонный пандус иногда дополняется металлическими или деревянными элементами.

Откидной (инвентарный пандус)

При невозможности установить стационарный пандус в подъезде прибегают к откидной конструкции. Принцип действия схож с первым типом. Разница в том, что такая конструкция имеет возможность складываться к стене, освобождая лестничный марш. Обычно он крепится одной стороной на стену или перила на самые простые петли и щеколды. При необходимости воспользоваться им замок открывается и пандус откидывается на лестницу, образуя наклонный въезд.

Мобильный

Это портативный, съемный пандус. Установка и демонтаж его достаточно просты и осуществляются по необходимости. Очень компактные, нередко складные, устройства легко перемещаются и транспортируются. Обычно это стальные либо дюралюминиевые конструкции. К ним относятся следующие подвиды:

Раздвижной (телескопический) пандус. Обычно состоит из двух параллельных полос, которые, раздвигаясь, увеличивают длину конструкции в два раза и более, закрепляются на лестничном марше и образуют наклонный въезд. Конструкция снабжена противоскользящим покрытием, легко складывается и транспортируется. Выдерживает вес до 400 кг.

Бордюрный пандус. Применяется для преодоления невысоких препятствий, таких как пороги или бордюры. Конструкция имеет небольшой размер, легко собирается и устанавливается. Изготавливается в основном из резины или металла.

Пандус ролл – высокотехнологичная конструкция. Представляет собой ленту, состоящую из скрепленных между собой секций из авиационного алюминия. Благодаря материалу изготовления конструкция характеризуется высоким уровнем прочности и надежности. Изделие компактно скручивается в рулон, легко переносится и транспортируется. При необходимости собирается в пандус нужной длины, что возможно благодаря наличию съемных секций.

По типу конструкции различают:

  • Пандусы-рельсы (обычно изготавливаются из металла).
  • Пандусы-платформы (чаще всего из нержавеющей стали или алюминия, однако деревянный пандус – тоже возможный вариант).

Еще один тип, встречающийся достаточно не часто, – обогреваемая конструкция. Специальные системы, при помощи которых осуществляется обогрев пандуса, обеспечивают безопасность людей, пользующихся им в зимний период, а также предотвращают возможные повреждения устройства в следствие взаимодействия со снежным и ледяным покровом.

Наименование Описание
СП 59.13330.2016 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001
ГОСТ Р 51261-2017 Устройства опорные стационарные реабилитационные. Типы и технические требования
СП 136.13330.2012 Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением N 1)
СП 136.13330.2012 Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения
СП 30-102-99 содержит требования к входной площадке.
СП 59.13330.2012 Актуализированная редакция СНиП 35-01-2001
СП 59.13330.2012 содержит предписания по доступности зданий и сооружений для маломобильных групп населения
СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
ГОСТ Р 51261-99 содержит технические требования к стационарным опорным устройствам.

Длина одного наклонного марша пандуса не должнапревышать 900 см

Длина всего пандуса не должна превышать 3600 см

Ширина пандуса при исключительно одностороннем движении должна быть не менее 1 м При двустороннем движении ширина пандуса должна быть не менее 180 см

Площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна быть глубиной не менее 150 см

Максимальная высота одного подъема (марша) пандусане должна превышать 80 см

Угол наклона пандуса должен быть в пределах до 8 % или

Расстояние между поручнем и ближайшим элементом оборудования или стенками помещения должно быть не менее 4 cм

Какой сделать пандус в доме

Какой сделать пандус для инвалидов? Наиболее распространены следующие виды подъемных конструкций:

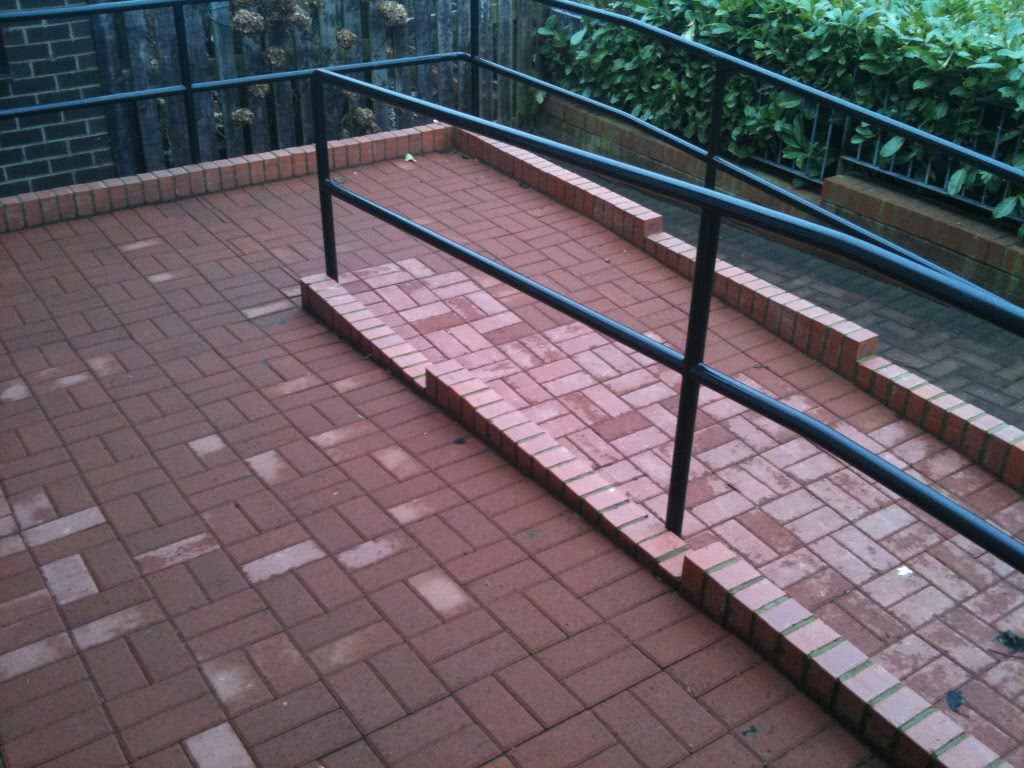

Стационарные пандусы

Стационарные пандусы – это несъемные конструкции, которые рассчитаны на эксплуатацию продолжительное время. Устанавливаются чаще всего снаружи здания. Как правило, представляют собой две полосы металлического швеллера, уложенные параллельно друг другу и оснащенные поручнями. Может также изготавливаться из бетона. Какой пандус дешевле – металлический или бетонный, зависит от его размеров, формы и необходимости выполнения вспомогательных работ при монтаже.

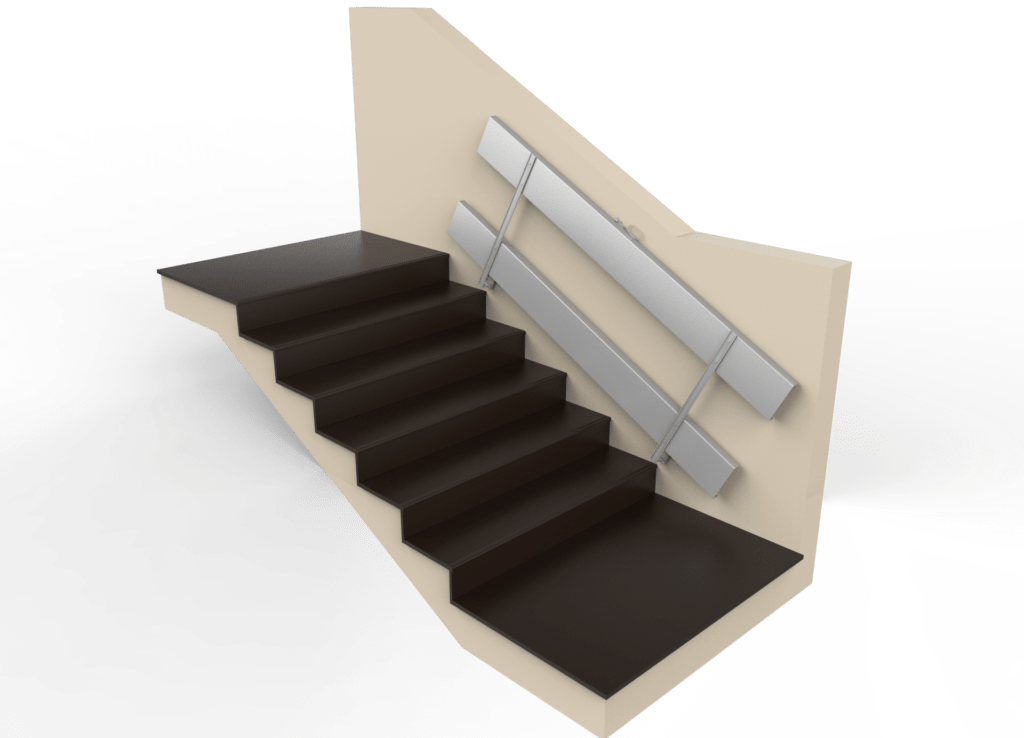

Откидные пандусы для колясок

Откидной пандус для колясок – подвид стационарных изделий, который может “откидываться”, освобождая проход или лестничный марш. Обычно их используют в подъездах, частных домах и других местах с ограниченным пространством, где несъемная модель помешала бы свободному передвижению людей. Это один из самых простых способов установки пандусов в многоквартирных домах старого фонда, в которых они не были предусмотрены проектом.

Устройство пандуса Конструкция крепится к стене или перилам, идущим вдоль лестницы, при помощи петель, щеколд и прочих замков. Для спуска или подъема коляски достаточно освободить защелку и уложить пандус на лестничный марш. Такая установка пандуса в жилом доме – оптимальное решение, когда места на лестнице совсем мало. Но как уже писали выше, установка откидного пандуса находится в ведении управляющей компании. Самовольно смонтированные конструкции должны быть демонтированы.

Видео: откидной пандус в подъезде

Посмотрите видео, как сделать пандус для инвалидной коляски с откидным механизмом, чтобы наглядно увидеть принцип работы.

Съемные пандусы

Съемные пандусы отличаются своей мобильностью и гибкостью в эксплуатации. За счет маленького размера, складной конструкции и легких материалов без труда транспортируются в детских или инвалидных колясках. По типу устройства пандуса различают три категории :

  • раздвижные телескопические;
  • рампы – пандусы для порогов;
  • ролл-пандусы.

Этот вариант подойдет, когда установка пандуса для колясок невозможна или в качестве временного варианта в ожидании стационарной конструкции.

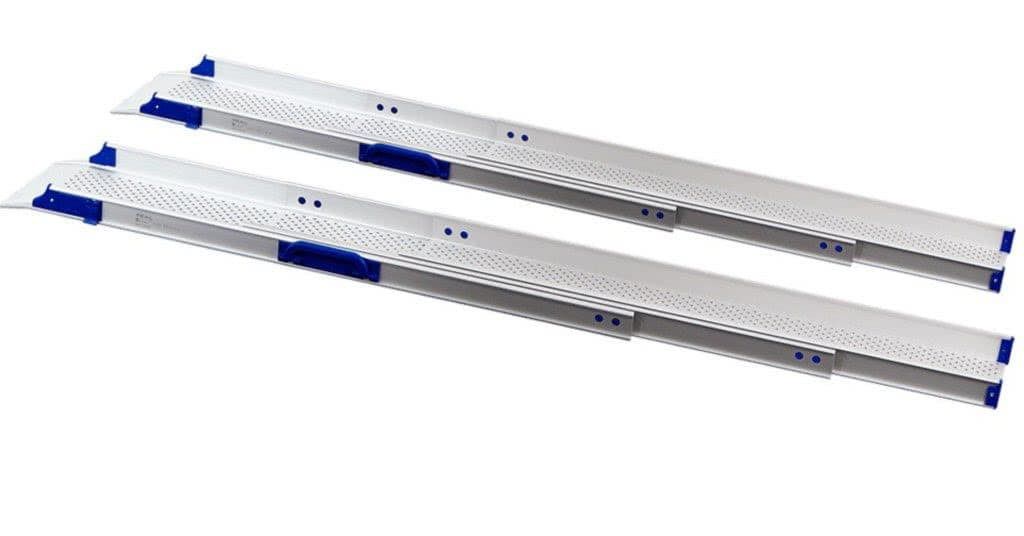

Телескопический пандус

Телескопический пандус представляет собой две аппарели, которые способны раздвигаться, увеличивая свою длину в 2 и более раз. В собранном состоянии изделие занимает минимум места. Очень удобен для преодоления парапетов, лестниц, подъема колясок в автомобиль и других целей. Установка телескопического пандуса – дело пары минут. Зато его использование намного повышает мобильность человека с ограниченными возможностями, позволяя преодолевать всевозможные препятствия.

Модели отличаются между собой максимальной длинной аппарелей, грузоподъемностью и шириной направляющих. Так, в сложенном виде раздвижной пандус может выдерживать до 400 кг.

Рампа – пандус для порогов

Рампа для колясок имеет сравнительно небольшие размеры и предназначена для преодоления порогов, бордюров и прочих небольших препятствий. Складной пандус отличается легкостью конструкции и быстротой установки. Если вы интересуетесь, как сделать пандус для инвалидной коляски в частном доме своими руками, то подобная рампа будет самой простой в изготовлении конструкцией.

Ролл-пандус

Ролл пандус имеет высокотехнологичный каркас, который может сворачиваться, как коврик. В сложенном состоянии такое изделие практически не занимает места. В доме, где есть маленький ребенок, может применяться как пандус для детских колясок.

Видео: ролл-пандусы в деле

Складной пандус для инвалидных колясок

Складные устройства для инвалидных колясок используются в случаях, где отсутствуют стационарные аппарели. Типов складных пандусов несколько:

  • телескопические;
  • рулонные (ролл — пандусы);
  • складные;
  • рампа.

Телескопические применяются на входах в подъезд и на лестничных маршах, где угол наклона лестничного марша не удовлетворяет ГОСТ 51261-99. Такие элементы удобны, так как в сложенном состоянии занимает немного места и может храниться либо дома, либо в технических помещениях подъезда на первом этаже.

Ролл – пандусы – новинка в группе мобильных устройств. Это одна из разновидностей сплошных пандусов. Изготавливается из авиационного алюминия, а потому имеет небольшой вес. А за счет оригинальности конструкции ещё имеет небольшие габариты в сложенном состоянии. Может перемещаться прямо на коляске и использоваться в необходимых для этого местах.

Непосредственно складные аппарели, раскладываются как книжка. За счет материала, из которого они изготовлены, они не тяжелые и могут так же, как и телескопические, храниться в квартире и использоваться непосредственно по назначению в то время, когда этого требует ситуация. В особенности на коротких и крутых лестничных маршах.

Рампа – небольшая площадка размером 85 см. Изготовлена из резины и металла и предназначена для преодоления небольших препятствий.

Автор статьи — Гречин Д.О.

Перила и поручни пандусов для инвалидов

Для обеспечения безопасности передвижения инвалидов, пандусы оборудуют перилами. Требования, изложенные в нормативной документации, обязывают устанавливать перила по обеим сторонам марша, предназначенного для инвалидов. А если конструкция предполагает движение маломобильных групп населения одновременно в обе стороны, то перила необходимы еще и вдоль средней линии марша. Однако если угол наклона пандусной поверхности не превышает 5%, то наличие перил не является обязательным.

Двухсторонний пандус

При двустороннем движении, средняя линия марша пандуса оборудуется перилами

Рекомендуется двойной уровень высоты поручней. Первый уровень – 70 см. Если предполагается движение детей-инвалидов, то он снижается до 50 см. Второй уровень – 90 см. Допускается выбирать значения из диапазона 85–92 см. Это так же регламентировано СП (СНиП).

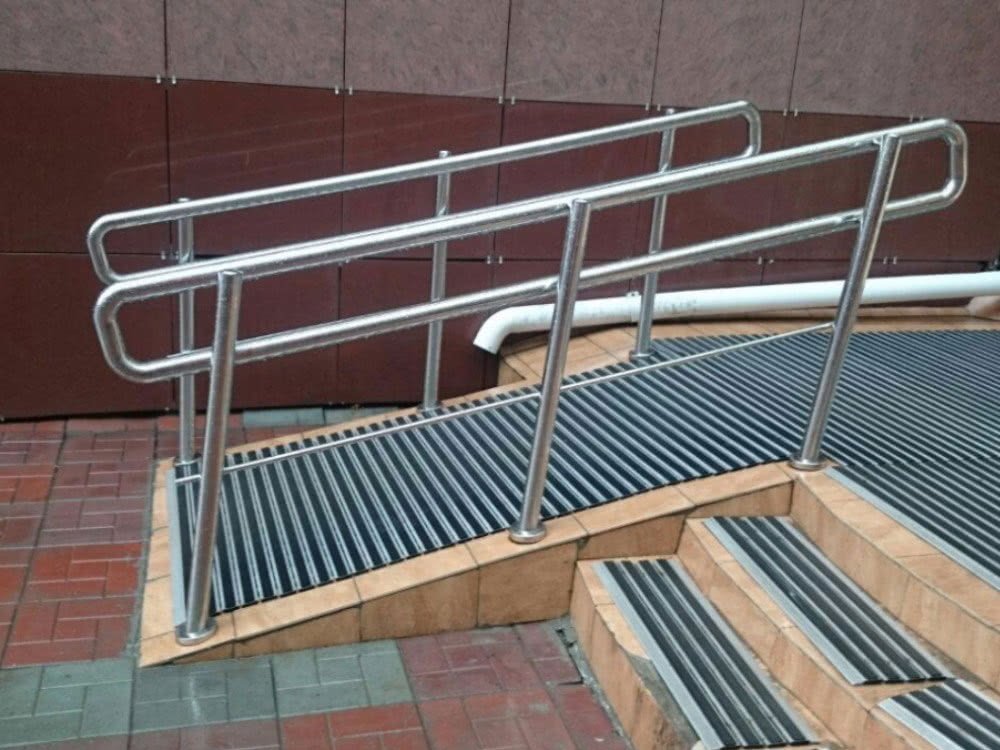

Двойной поручень пандуса

Если ориентироваться на ГОСТ Р 51261-99, то установка поручней должна производиться при наличии одного из следующих условий:

Высота подъема равна или превышает 150 мм;

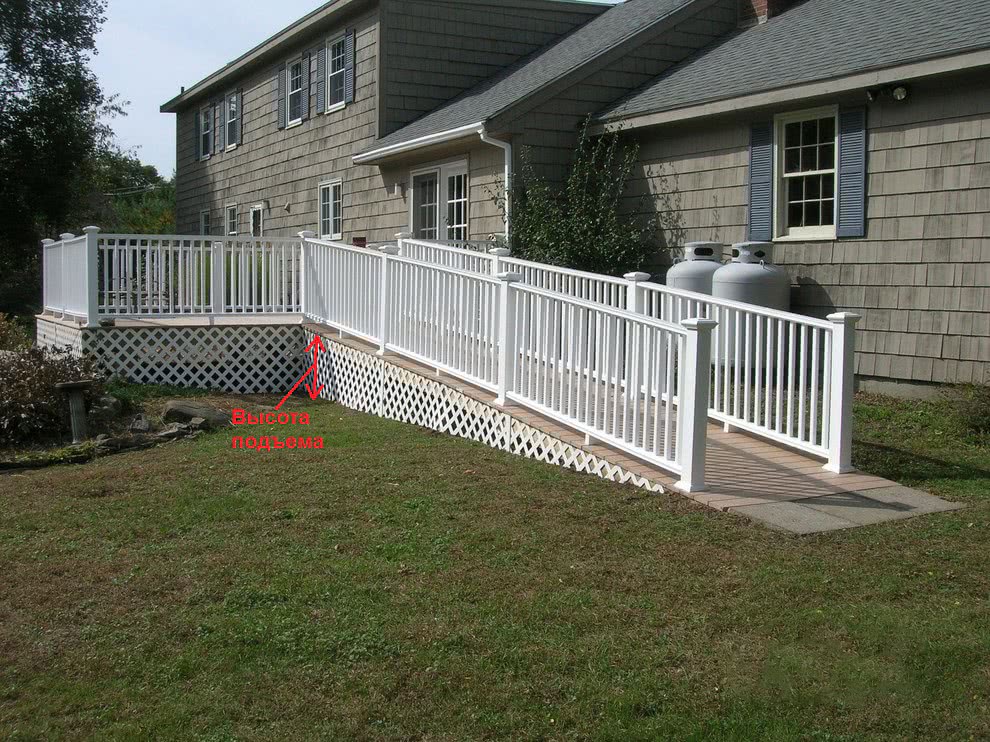

Высота пандуса

Горизонтальная проекция наклонной поверхности равна или превышает 1800 мм. Наклонная поверхность пандуса
Кроме того, ГОСТом немного иначе определен первый уровень высоты поручней: 700–750 мм.
Завершающие части поручней, выходящие за пределы наклонного участка, должны быть не короче 30 см (допускаются размеры в диапазоне от 27 до 33 см) и не иметь острых краев, заусенцев во избежание травм.

Завершающая часть поручня

Дополнительные требования к поручням пандуса:

  • параллельность друг другу;
  • непрерывность их поверхности по всей длине;
  • округлое сечение 4–6 см;
  • расстояние от гладких стен – 4,5 см, от шероховатых – 6 см.

Адвокат-Сервис правовая помощь

Размеры ограждения пандуса для инвалидов

Широкий, двухполосный пандус может оборудоваться центральным разделительным поручнем. Промежуточные площадки при большой длине одного пролета должны позволять въезд всей длины коляски. Горизонтальная площадка при двухпролетном варианте должна позволять разворот коляски (ширина — не менее 1,8 м, длина — более 1,5 м). Поручни для инвалидов устанавливаются обязательно при высоте подъема более 20 см и длине пролета более 1,6 м. Высота перил выбирается 60 и 80 см, а для детей-инвалидов — 50 см. Ширина перила выбирается в пределах 4-5 см. Край дорожки для исключения проваливания колеса оборудуется бортиком высотой порядка 5-8 см. Пандус для инвалидов является обязательным элементом всех общественных сооружений.

Требования к пандусам для инвалидов

Покрытия поверхностей Покрытия поверхностей пандусов и поворотных площадок необходимо выполнять из материалов, препятствующих скольжению. Недопустимо наличие швов, порожков, материалов покрытия с крупной структурой, препятствующих подъему и спуску.

Уклон пандуса для инвалидов, при его правильном выборе и конструктивном решении обеспечивает естественный сход осадков. При выполнении отделки требуется сохранить нормируемую ширину пандуса для инвалидов колясочников.

Корректные размеры пандусов для инвалидов, а также требования гост

Рельеф просечек должен обеспечивать надежное сцепление колес с плоскостью, но не препятствовать перемещению. Лист крепится к несущим элементам (балкам, выполняемым из швеллера или тавра, опорам) прочным сварным швом.

На стыках покрытий скатов и площадок из просечного листа недопустимы острые края и перепады. В местах стыков листов монтируют защитные полосы. При этом, ширина пандуса для инвалидов колясочников рассчитывается без допусков на отделочные материалы.

Размеры пандуса для инвалидов по госту

  • ролл-пандусы,
  • раздвижные телескопические,
  • рампы для преодоления порогов.

Ролл пандусы Ролл пандус скручивается, подобно обычному коврику, который можно увидеть в любой гостиной.

Пандус для инвалидов

  • Необходимо предусмотреть демпферные устройства для устранения шума при передвижении коляски и других средств.
  • В общественных сооружениях конструкция должна рассчитываться на возможность перемещения всех возможных типов инвалидных колясок.
  • Обеспечение оптимального наклона Расчет угла наклона пандуса. Угол наклона площадки нормируется, исходя из возможности свободного подъема на стандартной коляске и безопасного спуска (без излишнего разгона).

В соответствии с ГОСТ уклон дорожки не должен превышать 5 %, т. е. угол наклона выбирается не более 2,9-3 градуса. При установке конструкции необходимо соблюдать следующее условие: высота подъема должна составлять не более 0,8 м.

Другими словами, при высоком пролете через каждые 80 см подъема должны предусматриваться промежуточные горизонтальные площадки.

Пандус для инвалидов: размеры по госту

Стык образуемый полозьями скатов с переходными площадками выполняется без порогов и зазоров, препятствующих перемещению, а перила обеспечивать условия наличия удобной опоры при подъеме. Он жестко крепится к стене анкерными соединениями, рассчитанными на нагрузку в два раза превышающую вес инвалида в коляске. Простота монтажа позволяет закрепить без нарушения существующей отделки лестниц. Долговечность и удобство Прочность и долговечность зависит от надежности конструкции откидывания. Для облегчения веса и простоты откидывания полозья могут быть выполнены из алюминиевого профиля или из дерева. Расстояние между полозьями — не менее 78см (в осях). Выполненные таким образом скаты не требуют дополнительной отделки, кроме покраски. Покраску следует выполнять с учетом цветовых решений помещения, в котором он устанавливается.

Адвокат-Сервис правовая помощь Адвокат-Сервис правовая помощь Размеры ограждения пандуса для инвалидов Широкий, двухполосный пандус может оборудоваться центральным разделительным поручнем. Промежуточные площадки при

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

Подбор оптимальной ширины.

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП , их размеры должны соответствовать следующим показателям:

  • ширина — не менее 1850 мм;
  • глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
  • размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

  • на едином прямом марше — 900х1400 мм;
  • при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
  • при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
  • на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

  • установка на всех участках наклонных дорожек и горизонтальных площадок;
  • высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
  • расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
  • крепление ограждений производится только с наружной торцевой стороны;
  • на окончании нижнего марша перила и поручни должны выступать на 300 мм;
  • сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

Нормативные размеры поручней.

Это интересно: Почему трескается штукатурка при высыхании: распишем главное

Как правильно рассчитать уклон и сделать по чертежам пандус своими руками в подъезде

Необходимость в сооружение аппарели для коляски может возникнуть в частном доме с неровным ландшафтом или входом в жилище, где есть лестница.

Аппарель в частном доме

В подъезде же многоквартирного дома не стоит самостоятельно устанавливать пандус без разрешения жилищного управления. Незаконно возведенные постройки, подлежат демонтажу и могут повлечь массу неприятностей. Компенсировать, затраченные на обустройство пандуса деньги, даже с официальным разрешением, будет непросто.

Установка аппарели в подъезде многоквартирного дома

Расчет уклона

Оборудуя аппарель у входа в частный или многоэтажный дом, необходимо рассчитать уклон пандуса, для чего следует выяснить высоту подъема и длину горизонтальной проекции лестницы.

  1. Для определения высоты подъема (перепада высот) на нижней площадке у основания первой ступени вертикально устанавливается ровная планка. Вторая такая же планка устанавливается так, чтобы одна ее сторона была уложена на верхнюю ступень лестницы, а вторая сторона перпендикулярно перекрещивалась с первой. Измерив вертикальную планку от пола до места перекрестка планок, можно выяснить высоту подъема.

    Уровни посадочных площадок аппарели

  2. Длина горизонтальной проекции лестничного марша измеряется вдоль нижнего основания (пол, площадка) от начала первой ступени до проекции окончания верхней ступени.

    Длина горизонтальной проекции лестничного марша

  3. Если перепад высот обозначить буквой H, а длину горизонтальной проекции лестницы буквой L, то наклон пандуса вычисляется по формуле: H / L.

Изготовление откидного металлического пандуса

В подъезде лучше оборудовать откидной металлический пандус, удобный для инвалидных и детских колясок, который вместе с тем доставит минимум неудобств соседям по дому.

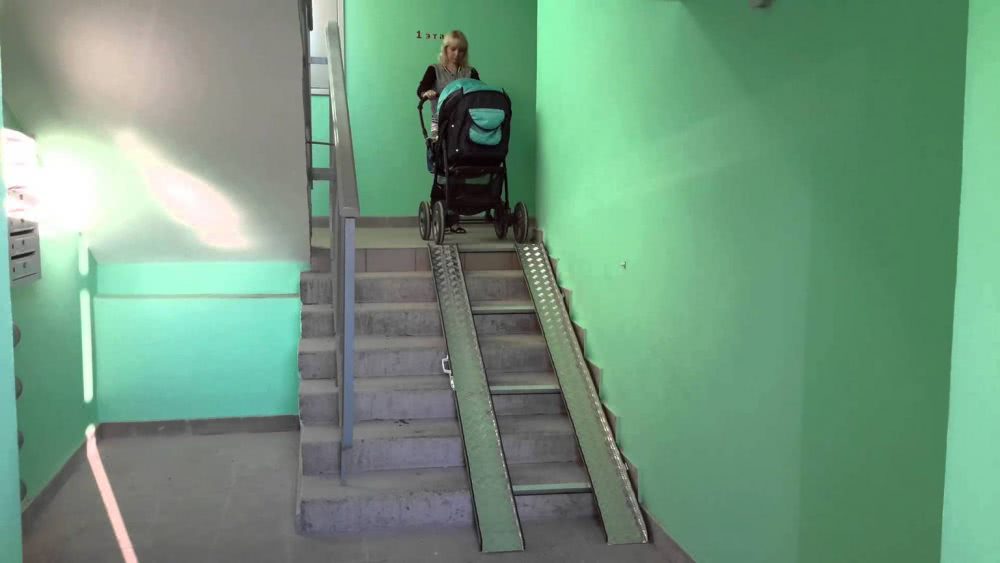

Пандус в подъезде

Необходимый материал

  • два отрезка широкого швеллера или уголка, равных длине лестничного марша;

    Широкие швеллера

  • стальные полосы или уголки для поперечных распорок, толщиной 3 мм и шириной 3–4 см;
  • по три штуки массивных дверных петель;

    Массивная дверная петля

  • три удлиняющих пластины П-образной формы, рассчитанные для того, чтобы верхняя их перекладина крепилась вместе с дверной петлей, находя на нее, а во внутренний вырез помещалась стойка лестничного ограждения;
  • три прямоугольных крепежа, длина которых соответствует ширине удлиняющих пластин.

Монтаж

Отрезки швеллера или уголка привариваются к поперечинам в соответствии с положением колес коляски. Поперечин может быть от двух до четырех, в зависимости от длины подъема. Располагаются они в местах, максимально близких к подступени.

  • Для крепления к нижней части пандуса петель и удлиняющих пластин можно использовать болты с потайными шляпками либо соединить сваркой, что гораздо надежнее. Удлиняющая пластина охватывает основание стоек перил и фиксируется прямоугольными крепежами также с помощью болтов или сварки.

    Аппарель с удлиняющими пластинами

  • Чтобы в поднятом положении пандус надежно удерживался, делают петлю для замка или устанавливают шпингалет.

    Фиксация аппарели с помощью шпингалета

Нормы проектирования и виды пандусов для инвалидов-колясочников, детских колясок (откидные) в общественных зданиях – закон, устройство пандуса – размеры, ширина, уклон (ГОСТ, СНиП), что такое аппарель, как сделать пандус, рассчитать уклон в подъезде своими руками – чертежи

Что такое пандус

Пандусом называется приспособление, которое соединяет две горизонтальные поверхности, находящиеся на разном уровне. Между этими уровнями для обычного человека делаются ступеньки, которые ограничивают инвалидов в их использовании без специальных приспособлений. Нужно понимать, что пандус не просто спуск, сделанный из подручных материалов. Это сложная конструкция, к которой предъявляются серьезные требования, где существуют понятия планирования, использования специальных креплений и современного материала. Нужно отметить, что пандус необходим для удобного перемещения не только инвалидов, но и етских колясок.

Почему выбирают C3-лестницы

Если говорить о преимуществах изделий, изготовленных по технологии C3, то в первую очередь, раз мы говорим об инвалидах и мамах с детьми, стоит остановиться на антискользящих свойствах облицовочных плит. Они имеют рельефный рисунок («волна», «габбро» и другие), препятствующий скольжению при любой погоде и это не просто слова. В том, что C3-лестницы не скользят, убедились уже сотни клиентов, а на представленных фото видно, что площадки за счет присутствия рисунка выглядят неповторимо.

Остановиться также хотелось бы на высоких прочностных характеристиках, а марочная прочность изделий, изготовленных по этой инновационной технологии, М1200 сравнима разве что с гранитом. Покрытие пандуса. К тому же, не будет пропускать воду (за счет обработки швов эпоксидной затиркой и покрытия водоотталкивающим гидрофобизатором). Изделия имеют хорошую морозостойкость и способны выдержать 500 циклов замораживания/размораживания и более.

Нормативные требования к пандусам (СНиП, ГОСТ)

Выяснить максимальную высоту подъема, длину, ширину и уклон можно в нормативных документах (СНиП, ГОСТ). Нормативы также определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 см. При перепаде высот более 200 мм конструкция должна состоять из основных элементов:

  • верхней горизонтальной платформы;
  • наклонного спуска;
  • нижней горизонтальной платформы или ровной прилегающей поверхности с твердым покрытием.

Несоблюдение норм может привести к тяжелым последствием.

Длина

Максимальная высота марша — 80 см, минимальная высота проема (расстояние от пандуса до потолка) — 2 м, максимальная длина конструкции без оборудования площадкой — 10 м.

Ширина

В соответствии с нормативными документами, ширина конструкции при одностороннем движении должна быть 150 см, при двустороннем — 180 см. Минимальная ширина — 85-90 см.

Ширина откидных пандусов

Откидные конструкции состоят из полозьев и дорожек с односторонним устройством поручня. Полозья выполнены из гнутых профилей, напоминающих букву «П», которые соединены пластинами из стали. Конструкция откидывается при необходимости, а в другое время находится в собранном состоянии.

Откидывается дорожка от стены, поручень находится со стороны лестницы. При установке обязательно учитывают ширину пандуса, которая равна в осях полозьев 78 см. Стык жестко прикрепляется к стене специальным соединением. Крепеж рассчитан на нагрузку, которая в 2 раза превышает средний вес человека в инвалидном кресле.

Уклон

Нормативы предусматривают уклон дорожки для въезда не более 5%, общая длина подъема — 36 м (3 м по высоте). Поперечный уклон не может быть больше 2%. Однако для некоторых случаев нормативная документация предусматривает угол наклона больше:

  • для пандусов в зданиях общественного пользования уклон может быть 8% при перепаде высот, не превышающим 0,5 м, и длине спуска 6 м;
  • при перепаде высот не более 20 см допустимо 10%.

Перепад высот рассчитывается между площадками, которые расположены горизонтально. Допускается уклон 5%, максимальный — 18% (разрешается только при отсутствии возможности сделать меньший угол).

Поручни

Важным элементом являются перила. Они монтируются с 2 сторон дорожки для спуска. Высота установки — 65-90 см

Перила важно выполнять из прочных материалов, которые препятствуют скольжению ладоней. Стальные поручни неудобны в зимний период

Лучше всего использовать пластиковые, резиновые или деревянные.

Поручни устанавливаются таким образом, чтобы они не уменьшали ширину дорожки. Крепления выполняются жестко, т.к. на них будут оказаны достаточно высокие нагрузки. Поручни могут отсутствовать только на временных и съемных пандусах.

Расстояние между поручнями, согласно правилам, должно быть 0,9-1 м. Перила могут выступать за пределы дорожки только на 0,3 м. Приемлемая толщина составляет 4-6 см. Перила должны быть округлыми. Минимальное расстояние от поручня до гладкой стены составляет 4,5 см, до шероховатой — 6 см. На внешних поверхностях перил должны быть установлены рельефные знаки, которые предупреждают об окончании поручня.

Согласно ГОСТу, поручни необходимы, если пандус имеет подъем высотой больше 150 см или проекцию марша более 180 см. В конце и начале спуска предусматривают горизонтальные площадки не менее 30 см.

Материал

Конструкция должна выдерживать больше 100 кг, а поверхность должна быть шероховатой, тогда не будет скользить ни коляска, ни обувь. Конструкции пандусов и ограждений должны быть выполнены из несгораемых материалов с пределом огнестойкости не менее 2 часа. Алюминиевые модели — наиболее дешевые, надежные и долговечные изделия.
