Установка водосточной системы на крыше

Оглавление

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

  • ножницы по металлу;
  • шуруповерт;
  • ножовка по металлу или дереву;
  • перфоратор (чтобы крепить к стене хомуты);
  • уровень;
  • ручная или электродрель;
  • отвертка;
  • рулетка, карандаш;
  • резиновый молоток;
  • строительные леса;
  • маркер, шнур (для отметок);
  • стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

https://youtube.com/watch?v=bcAOFTDAkUI

Порядок монтажа

Рекомендации таковы:

  1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
  2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
  3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
  4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
  5. Внутрь воронки вставляем желоба до полного защелкивания.
  6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
  7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
  8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
  9. Ставим заглушку на желоб до щелчка.
  10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
  11. Закрываем сверху желоба защитной решеткой.
  12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
  13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
  14. Трубы между собой соединяем муфтой с прокладкой.
  15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
  16. На расстоянии от грунта в 20 см к трубе крепим слив.
  17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

  1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
  2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
  3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
  4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
  5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
  6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Монтаж водостока

Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли

Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)

Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:

Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм; Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий; Рекомендации специалистов по монтажу кронштейнов: Обязательно нужно соблюдать среднее выбранное расстояние

В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен; В среднем шаг крюков составляет не более половины метра; Общий уклон нужно делать постепенно, без резких переходов. Далее, в местах установки труб нужно монтировать водоприемные воронки

Они бывают прямоугольного и круглого сечения

Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения

Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;

В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора; Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;

Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;

Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;

После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;

Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока; Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов; Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.

Советы от профессионалов по монтажу водостока:

  1. Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
  2. Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
  3. Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.

Устройство наружного водостока

Среди большого количества элементов водосточной системы большую роль играют, конечно же, трубы. Они организуют отвод воды, собранной в желоба, выводя ее за пределы кровли. Таким образом, представляя собой важнейший элемент защиты крыши и фундамента от преждевременного разрушения. Основной материал, используемый в производстве – оцинкованная сталь. Относительно небольшой вес оцинковки позволяет проводить монтаж водостока даже на кровле старого дома. А за счет современного полимерного покрытия материал устойчив к коррозии. Преимущество стали – она не подвержена деформации при резкой смене температуры, поэтому заказчик может не опасаться, что при похолодании или потеплении конструкция даст трещину, как это бывает с пластиковыми водостоками. Диаметр сечения и размеры оцинкованных водосточных систем различаются в зависимости от площади и конструктивных особенностей кровли. Этот вопрос рассмотрим подробнее чуть дальше.

Устройство наружного водостока включает в себя несколько составляющих. Это желоба, задача которых – направление водных потоков к воронке; сами трубы и воронки; соединители с системой кронштейнов, а также обводы, использующиеся на кровле сложной архитектуры – с нишами, колоннами или выступами.

В зависимости от формы сечения трубы подразделяются на: круглые или прямоугольные. Наиболее практичными и простыми в обслуживании считаются именно круглые. Прямоугольное сечение ввиду своей оригинальности встречается не так часто.

Разумеется, что одной водосточной трубой организовать водоотвод не удастся, поэтому вместе с ней монтируются:

Решаем проблему с замерзанием слива

В отличие от дождевой воды, снег представляет для водостоков большую проблему. Чтобы он не скапливался, желоба нужно опустить ниже линии уклона кровли. Тогда подтаивающий снег будет сползать над желобом. Для гарантии поверх желобов рекомендуется укреплять защитную сетку. Если скат кровли очень пологий и снег медленно сползает — потребуется установить снегозадержатели на крышу.

Существует и более прогрессивный метод. Под желобом укладывается греющий кабель, растапливающий снег и лед до талой воды. Кабель можно уложить и под кровлю, в непосредственной близости к водосточному желобу.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

  1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
  2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
  3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

  1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
  2. Количество воронок и сливов определяется количеством стояков.
  3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
  4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
  5. На каждый стояк устанавливается по два отвода.
  6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м² Диаметр жёлоба, мм Диаметр трубы, мм
до 30 90–100 75
30–50 100–120 87
50–125 120–150 100
больше 125 150–200 110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

  • ножовка по металлу;
  • ножницы по металлу;
  • перфоратор для сверления стен под крепление стояков;
  • шуруповёрт
  • длинный шнур, рулетка, карандаш;
  • уровень, отвес;
  • плоскогубцы;
  • киянка, молоток;
  • стремянка.

Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Желоба металлические самодельные

Изготовить желоб своими руками из оцинкованной стали просто.  Однако сложности появляются, если попытаться изготовить желоб той же длины, как при заводском производстве (3-4 метра).

Для изготовления четырёхметровой детали потребуется соответствующая техническая оснастка, чего в бытовых условиях обычно нет. Поэтому стандартная длина самодельных желобов, как правило, составляет не более 1 метра.

Наглядный пример изготовления простейшего водостока частного дома из оцинкованного стального листа и стальных кронштейнов-держателей. Система изготовлена своими руками

Технология производства овального желоба:

  1. Берут лист жести длиной 1 м, шириной 0,5 м.
  2. Помещают отрезок листа на слесарный стол.
  3. Берут металлическую трубу подходящего диаметра.
  4. Загибают отрезок листа на трубе правкой деревянным молотом до полукруга.
  5. Вдоль передней длинной кромки отмеряют отступ 10 мм.
  6. Загибают линию кромки под углом 90º.

Затем выполняют второй загиб на задней кромке, отрезав излишки листа.

Для самостоятельного производства жестяных водостоков нужен длинный широкий слесарный стол и набор незамысловатых инструментов. Приветствуются навыки жестянщика

Примерно таким же способом делают желоба прямоугольной формы. Только в качестве правки используют угловую металлическую болванку.

Схема изготовления прямоугольного желоба водосточной системы для самостоятельной практики. Пример изделия, сделанного своими руками в домашних условиях

Желоба водостоков прямоугольной формы делать даже проще, как и готовить к ним фасонные детали. Поэтому есть смысл при выборе технологии остановится именно на прямоугольных водостоках.

Виды современных водостоков, их плюсы и минусы

Водосливных систем бывает несколько:

  1. Неорганизованная. Дождевая вода за счет выполненной под уклоном кровли стекает прямо на землю. Существенный минус – попадание брызг, влаги на стены, фасад, фундамент зданий, что ускоряет их разрушение. Не рекомендуется устанавливать в жилых домах. Подойдет для обустройства односкатной крыши сараев, гаражей, построек хозяйственного назначения.
  2. Внутренняя организованная. Такие водосливы монтируют в многоэтажках. Отлично подходит для регионов с суровым климатом. Система труб располагается внутри стен, поэтому риск намерзания льда минимален.
  3. Внешняя (наружная) организованная. Общепринятый тип крепежа. Изделие состоит из соединенных между собой желобов, труб, по которым вода стекает с крыши.

По форме встречаются прямоугольные, круглые. Продаются они готовыми, но их несложно сделать и самому.

Разделяют пластиковые и металлические водосточные системы.

Из пластика

Самый популярный тип в частном и малоэтажном строительстве. Материал – поливинилхлорид (ПВХ) со специальными добавками, которые делают изделие устойчивым к перепаду температур и воздействию ультрафиолета.

Среди плюсов пластиковых моделей:

  • легкий вес;
  • устойчивость к солнечным лучам (материал не теряет свойств, не выгорает);
  • морозостойкость;
  • простота крепления;
  • доступная цена;
  • разнообразие деталей и цветовой гаммы.

Рабочий температурный диапазон составляет -40 до +70 градусов.

Среди минусов:

  1. Поврежденная деталь не подлежит ремонту.
  2. Разрушается, трескается при сильном ударе, падении.
  3. При нагреве расширяется.
  4. Не подходит к использованию в многоэтажных домах.

Из металла

Металлические водостоки бывают:

  • алюминиевыми;
  • медными;
  • цинк-титановым;
  • стальными (оцинковка, с полимерным слоем, разноцветные).

Стоит меньше, а служит дольше оцинкованная с защитным полимерным покрытием. Причем полимерный слой присутствует как с наружной части, так и внутри. Выбор цветов большой.

Среди преимуществ металлической водоотводной конструкции:

  1. Выдерживает резкие перепады температур в диапазоне от -60 до +130 градусов.
  2. Не горит.
  3. Элементы прочные и надежные, устойчивы к механическим повреждениям.
  4. Металл отлично справляется с сильным ветром, не деформируется при большой снеговой нагрузке.

Основной минус – при повреждении полимерного слоя металл начинает коррозировать, портится.

Установка пластиковых водостоков для крыши своими руками

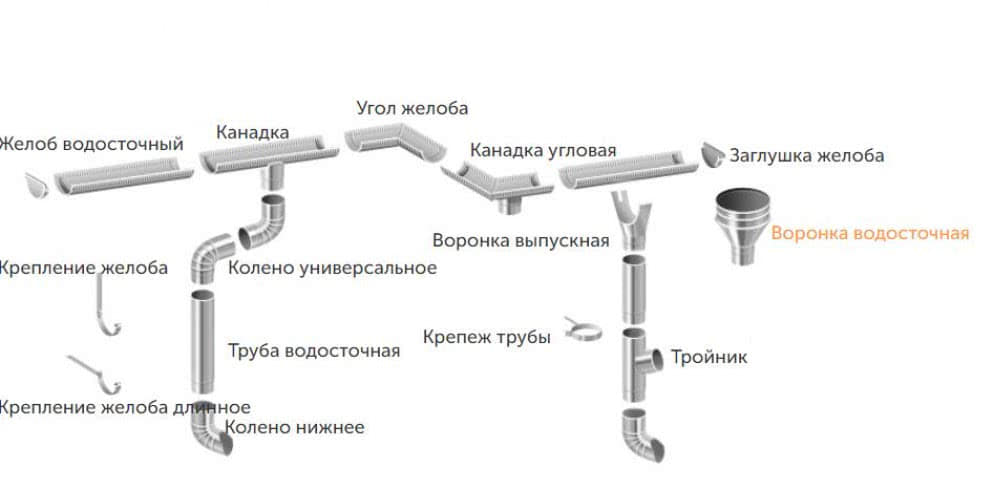

Пластиковый водосток – это сложная система, в которую входят:

  • продольные желоба;
  • перпендикулярные трубы;
  • загнутый в форме колена трубчатый элемен
  • соединительные муфты для труб;
  • внешние и внутренние углы;
  • воронки;
  • стыковочные элементы;
  • фиксирующие элементы;
  • соединительные скобы;
  • фитинги.

Совет от специалистов в строительной сфере – нельзя покупать явно дешевые элементы водостока. Стоит отдавать предпочтение известным на рынке строительным брендам по производству пластиковых систем. Длительный срок службы гарантируют изделия из качественного винила и специальных добавок, которые защищают пластик от растрескивания и выгорания.

https://youtube.com/watch?v=myXHkqNgV-k

Хороший водосток должен иметь закругления с внешней стороны, что позволит желобу крепче держаться, лучше выдерживать снеговые нагрузки и выглядеть более эстетично. Тем, кому впервые предстоит монтировать систему, лучше приобрести вариант с уплотнителями из резины. Благодаря резиновым уплотнителям нетрудно исправить любые неточности установки, чего не скажешь об элементах на клеевой основе.

Общие советы по установке металлических водостоков

При установке металлического водостока нужно соблюдать некоторые правила:

  • резать элементы ножницами по металлу или ножовкой с мелкими зубцами;
  • снимать перед монтажом защитные пленки;
  • торцевые заглушки надевать на гладкую часть желоба;
  • использовать профили и крепеж, рекомендованные изготовителем;
  • устанавливать соответствующее расчету количество воронок;
  • соблюдать расстояние между кронштейнами и хомутами;
  • между трубой и фасадом оставлять зазор 50-100 мм;
  • места соединения желобов усиливать кронштейнами, расстояние от стыка до крепежей не должно превышать 150 мм с обеих сторон.

Установка водостоков самостоятельно поможет сэкономить бюджет, выделенный на строительство дома. При правильном подборе элементов и монтаже система прослужит не менее 10 лет.

Монтажные работы по устройству водослива

Если читатель интересуется, как сделать водостоки для крыши своими руками, и как правильно выполнить все работы, то ниже приведена подробная инструкция по установке системы отведения воды:

Монтаж водосточных систем начинают исключительно с установки кронштейнов под желоба. На этапе монтажа крюков необходимо сформировать угол уклона желобов. Уклон должен составлять 2-3 мм на каждый погонный метр стока. При гибе крюков необходимо пронумеровать их, чтобы в дальнейшем правильно согнуть и зафиксировать. Крепят держатели к карнизной планке. Первый и последний кронштейны крепят так, чтобы они на 10-15 см отступали от края кровельной кромки.

Важно: крюки должны быть расположены таким образом, чтобы вынос ската крыши занимать примерно треть желоба. Теперь устанавливают воронку

Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок

Теперь устанавливают воронку. Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок.

Важно: резать металлические элементы водослива угловой шлифмашиной запрещено. При сильном нагреве полимерное покрытие системы повреждается

А это может привести к коррозии всей коммуникации. Поэтому использовать для резки при креплении водостока к крыше нужно только ножовку по металлу.

Всю ворончатую конструкцию вместе с желобами вгоняют в кронштейны при несильном нажатии на них. Желоба должны войти в округлость гиба кронштейна. Крепление желоба водостока между собой проводят с помощью специальных замков. При этом между элементами воотвода оставляют зазор около 2-3 мм, чтобы проложить резиновую прокладку, смазанную герметиком. Замки защелкивают, а остатки герметика удаляют. По установленномуливнеотводу вода будет отправляться под углом к приемной воронке и дальше вниз по трубе.

https://youtube.com/watch?v=-G9wd5xptGk

Важно: все вспомогательные элементы (углы, заглушки, воронки) монтируются до установки основной линии желобов. Важно: расстояние между хомутами системы не должно быть больше 2 метров

При этом сама труба должна отступать от стен дома на 40 см. Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено

Важно: расстояние между хомутами системы не должно быть больше 2 метров. При этом сама труба должна отступать от стен дома на 40 см

Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено.

К собранной вертикальной трубе крепят сливное колено при помощи специальных клепок. Сливное колено должно возвышаться над грунтом примерно на 30 см. Это будет правильно собранная водосточная система.

Важно: монтаж водослива для крыши дома необходимо проводить при температуре не ниже +5 градусов. Для титан-цинковых систем температура должна быть вообще +7-+10 градусов

В противном случае материал коммуникации может стать хрупким и ломким от холода.

Видео: как монтируется система водоотведения с крыши

Самодельные патрубки водостока из жести

Чтобы изготовить прямой патрубок водостока из жести, отмеряют по размерам длины и ширины кусок оцинковки и обрезают ножницами по размеченным линиям.

Напильником тщательно зачищают кромки от заусенцев, обрабатывают их до гладкого состояния. По длинной стороне загибают в одном направлении обе кромки листа на ширину 10-15 мм.

Последовательность работы в процессе создания прямого патрубка водосточной системы из оцинкованной стали (из меди) своими руками. Главный инструмент – деревянный молоток жестянщика

На жёстко закреплённой трубе подходящего диаметра обстукивают оцинкованный лист до придания ему круглой формы. Затем накладывают загнутые ранее кромки одна на другую.

Пользуясь деревянным молотком и металлическим прямоугольным бруском, «заворачивают» кромки в замок. Тщательно обстукивают молотком вдоль шва до получения надёжно спрессованного соединения. Выравнивают форму изделия на трубе-болванке, стараясь получить цилиндр, близкий к идеальному кругу.

Пример изготовления прямого патрубка водостока из оцинкованного металлического листа. Правка под круглую форму осуществляется при помощи обычной металлической трубы подходящего диаметра

Обладая навыками изготовления прямых водосточных патрубков из оцинковки, несложно освоить технологию производства приёмных воронок и других деталей системы. С тем же успехом мастера-самоучки делают кронштейны под металлические желоба и для крепления водосточных труб.

Здесь методика производства совсем проста. Для дела потребуются слесарные тиски, молоток, напильник, дрель, рулетка, карандаш и полоса мягкой стали сечением 20х1,5 мм.

Так своими руками делают кронштейны для металлических водосточных систем. Под круглые желоба и трубы достаточно толщины металлической полосы 1,5 мм. Под квадратные водостоки 3-4 мм

Технология изготовления стального (медного) кронштейна:

  1. Отрезать кусок стальной полосы длиной 300 мм.
  2. Обработать напильником торцевые части.
  3. Отступить от любого конца 10 мм, сделать загиб под 90º.
  4. Последовательно перемещая полосу и фиксируя в тисках, выгнуть её дугой под размер радиуса желоба.
  5. На оставшейся прямой части полосы высверлить отверстия под фиксатор и крепёж.

Точно так же делаются кронштейны для водосточных труб, но уже в виде хомута, состоящего из двух полос овальной формы, загнутые торцевые кромки которых дополнены отверстиями под стяжку болтами.

На нашем сайте есть несколько статей с подробными инструкциями по изготовлению водостоков для крыши, рекомендуем ознакомиться:

  1. Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода
  2. Как сделать водосливы для крыши: рекомендации по обустройству водоотвода своими руками

Типы кронштейнов для крепления

В зависимости от стадии строительства, состояния обрешетки, лобовой доски и типа постройки водостоки крепят по-разному: на обрешетку, к стропильным ногам, к лобовой доске и другими способами.

Крепление кронштейна к обрешетке

Этот тип крепления водостоков подойдет тем, у кого достаточно мощная обрешетка (постройка не является старой, обрешетка из крепкой древесины) и кровля еще не уложена.

Для него используют кронштейны с длинной ножкой. Через специальные отверстия в обрешетку крепят саморезы и отгибают крюк на необходимый уровень.

Важно! Расстояние от края крыши до центра крюка следует оставить 30-40 мм, иначе возможен перелив воды через край и брызги

Крепление к стропильным ногам

Если кровля уже уложена, то сделать водосток с крыши следует данным способом. Кронштейны имеют такое же строение, как и при креплении к обрешетке, за исключением разворота ножки на 90 градусов. Благодаря этому удобнее работать.

Недостаток – ограниченность в выборе расстояний между кронштейнами. Если стропильные ноги расположены ближе метра друг от друга, это не создаст проблем. Если же они расположены на большем расстоянии, не получится выдержать рекомендованное расстоянии между кронштейнами.

Крепление к лобовой доске

Такое крепление водосточной системы также подходит тем, у кого уложена кровля. На лобовую (ветровую) доску устанавливается специальная подставка с вырезом во всю длину, похожая на рельс. Внутрь выреза в пазы вставляются кронштейны и фиксируются.

Преимущество такой технологии – легкая регулировка расстояния между креплениями. Однако легко регулировать высоту и расстояние от края крыши здесь не получится.

Другие варианты

Если крыша уже покрыта, возможно установить подвесные водостоки. Кронштейны в этом случае прикрепляются на подшивке кровли. При этом используются длинные ножки, у которых можно регулировать как длину, так и угол.

Обслуживание водостоков

Чтобы при работе водосточной системы не возникали засоры, помимо установки улавливающих сеток и решеток рекомендуется регулярная прочистка. Для этого весной и осенью вручную собирают скопившийся мусор. При наличии компрессора трубопровод продувают воздухом. Хороший эффект дает промывка под напором водой без применения абразивных средств.

Чистка водостока водой

Для защиты от наледи проводят комплекс мероприятий:

  • вдоль карнизов на кровле устанавливают снегозадержатели;
  • прокладывают вдоль водостока нагревательные кабели;
  • при обильных снегопадах очищают крышу от снега;
  • удаляют ледяные образования вручную.

При работе на высоте нужно соблюдать меры безопасности.

Водосточные системы прослужат много лет при условии правильно выполненного монтажа и бережной эксплуатации.

Последовательность монтажа

Монтаж водосбора

  • Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
  • Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
  • Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
  • Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской — установить сам соединитель 7.
  • Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
  • Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
  • Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
  • Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
  • Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
  • Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
  • Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
  • Установить в желоба 3 и 6 угловой элемент желоба 4.
  • Надеть заглушку воронки 12 на открытый конец воронки.
  • Надеть заглушку желоба 1 на открытый конец желоба.
  • Вставить сетку для воронки 10.

Монтаж водослива

  • Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
  • Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).

  • Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
  • Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
  • Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
  • Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
  • Средний хомут устанавливается в положении «Труба».
  • Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
  • Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
  • Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении «Фитинг». Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении «Труба».
  • Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
  • Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
  • Хомут устанавливают в положении «Фитинг».
  • Допустим вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

  • При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
  • При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
  • Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
  • Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
  • Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
  • Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
  • Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа

  • Для разметки: рулетка, карандаш.
  • Для крепления кронштейнов: отвертка, шуруповерт, дрель.
  • Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
  • Для сгибания металлических кронштейнов: гибочная машинка.
  • Для распилов: ножовка, стусло, пила с мелким зубом.
