Насос для повышения давления воды в квартире

Оглавление

Давление воды – какое оно должно быть

Какое должно быть давление в водопроводной системе

В целом давление измеряется в атмосферах или барах. Так, 1 бар равен 0,99 атмосфер. Если речь идет о квартирах в многоэтажных частных домах, то существуют нормы, которые регламентируют уровень давления на входы в дом и входе в каждую квартиру. Эти регламенты описаны в СНИПе 2.04.02-84 и СНИПе 2.04.01-85.

В таблице приводятся показатели давления на разных участках, а также в квартире и доме:

Участки измерения	Показатели и вычисления давления
Ввод в частный одноэтажный дом	Уровень давления должен быть равен около 1 атм.
Ввод в частный многоэтажный дом	Если в доме 2 этажа, то необходимо увеличить давление на 0,5 атм, итого 1,5 атм. Столько добавляется на каждый последующий этаж.
Для дома в 9 этажей	На входе в дом должно быть давление равное 4,6 атм.
Для каждой отдельной квартиры	Давление воды находится в районе 0,3–6 атм. Это для холодной воды, а для горячей до 4,5 атм. Однако в реальности большого давления нет, так как вода проходит по сложной трубопроводной системе.
Для смесителя	Достаточно 0,2 атм.
Для смесителя в ванной комнате и душкабинке	Необходимо 0,3 атм.
Для сливного бачка унитаза	Давление воды должно составлять 0,2 атм.

Для домашнего водопровода и удовлетворения повседневных нужд вполне достаточно 2 атм давления. Однако есть исключения. Для душевой кабины с функцией гидромассажа, а также для ванной с джакузи необходимо давление до 4 атм.

Некоторые могут полагать, что чем больше давление будет в системе, тем лучше. Но здесь есть и обратная сторона медали. При слишком высоком давлении, например, от 6,5 атм и более, могут не выдержать фитинги на трубах и другие соединения. Также из строя могут выйти краны, смесители и другое сантехническое оборудование.

Как правильно установить насос для повышения напора воды

Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

Подключение циркуляционного повышающего нагнетателя

Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:

Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.

Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:

Самовсасывающий модуль;
Аккумулирующая емкость;
Автоматическая система контроля;
Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
Сантехническая арматура, трубопроводы и гибкие шланги.

Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.

Методика подключения нагнетающей установки в частном секторе

Монтировать установку следует в непосредственной близости от места водозабора;
Температура в месте установки не должна опускаться ниже +5 С;
Не допускается соприкосновение модулей установки со стенами;
Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:

Непосредственно в доме;
В подвальном помещении или цокольном этаже;
В колодце;
В кессоне;
В специальной утепленной постройке.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:

Подготовительные мероприятия, которые включают в себя:

a) Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;

b) Копку траншей под укладку трубопроводов;

c) Обеспечение электропитания

2. Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:

a) Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;

b) Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;

c) С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.

3. Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;

4. Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.

Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные — ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные — ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Распределительный ТНВД двигателя

Распределительный насос состоит из одного или двух плунжеров, которые способны обеспечить необходимую силу давления топлива. Устройство ТНВД дизельного двигателя определяется конструкцией модели авто, где установлен конкретный нагнетающий механизм. В данных механизмах конструкторы не выделяют для каждого топливного цилиндра свою плунжерную пару. Движение солярки к распыляющим отверстиям форсунок производится по топливным каналам.

Основные преимущества топливных насосов ТНВД распределительного типа:

Сравнительно небольшие размеры и вес ТНВД. Благодаря этому, производители современных легковых транспортных средств чаще всего устанавливают на выпускаемых моделях топливные насосы именно распределительного типа.
Равномерное распределение горючего по всем цилиндрам, вне зависимости от того, в каком режиме функционирует ДВС, благодаря настройкам электронной системы управления.

Среди немногочисленных недостатков данной конструкции можно отметить короткий эксплуатационный срок оборудования. Это объясняется тем, что плунжерная пара теперь работает одна в условиях повышенных нагрузок.

Лучшие модели водяных насосов для повышения давления в квартире

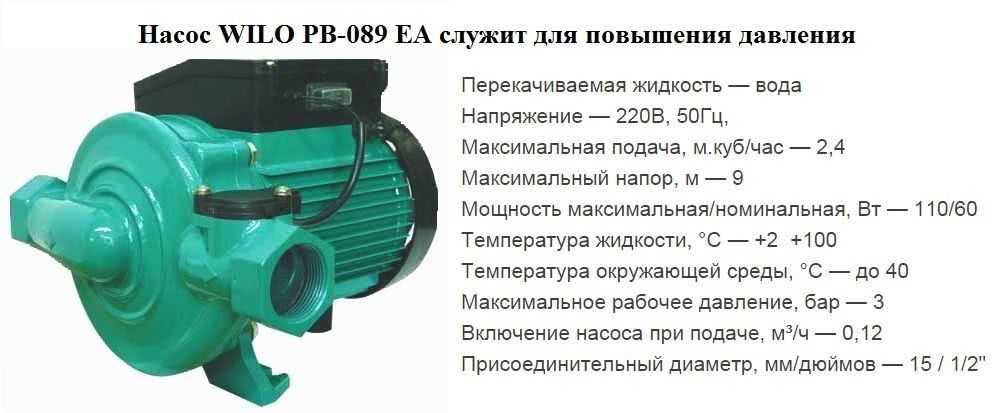

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали. Насос Wilo PB201EA c «мокрым» ротором

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

гидроаккумулятор;
электродвигатель;
реле давления;
блок автоматической защиты;
насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач. Действующая насосная станция Grundfos в системе водоснабжения

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях. Насос Comfort X15GR-15 с воздушным типом охлаждения

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Ручной подкачивающий насос в топливной системе бензинового двигателя

Бензиновые карбюраторные двигатели на автомобилях прежних выпусков были оснащены насосами подачи топлива в карбюратор с функцией ручной подкачки.

Ручная подкачка на этих двигателях, так же, как в случае с дизельными агрегатами, используется автовладельцами после длительной (более трех суток) стоянки автомобиля для заполнения поплавковой камеры карбюратора (испаряемость бензина) и запуска двигателя.

Ручной подкачкой также пользуются, когда по какой – либо причине бензин был выкатан до сухого бака и после заправки топливом, его необходимо закачать в магистраль, и далее в карбюратор.

Насосы с механическим приводом и ручной подкачкой бензина на этих двигателях выполнены по диафрагменной схеме. Все диафрагменные насосы различных типов устанавливаемых на автомобилях одинаковы по принципу действия и отличаются лишь отдельными элементами в конструкции.

На более ранних выпусках бензонасосы были к тому же дополнительно оснащены фильтром-отстойником топлива, но с применением в дальнейшем надежных фильтров тонкой очистки в магистрали, отстойники были убраны из конструкции бензонасоса.

Насос состоит из трех частей – средней части, крышки и нижней части. В средней части насоса находятся входной и подающий штуцера, всасывающий и нагнетательный клапана, и сетчатый фильтр.

В нижней части расположен грибок мембраны (напоминает по форме гриб) состоящий из трех слоев диафрагм и штока, пружины грибка, а между диафрагмами установлено дистанционное разделяющее кольцо из полимерного материала. Кольцо отделяет нижнюю диафрагму от двух верхних. Также в нижней части находится рычаг привода штока от эксцентрика распредвала или вала вспомогательных механизмов, и рычаг ручной подкачки топлива.

Средняя и нижняя части через тело мембраны соединены болтами по окружности. Крышка бензонасоса крепится сверху одним болтом к телу средней части насоса.

Каким образом работает ручной насос

Ручной насос необходим в автомобиле в помощь топливному, для улучшения подачи горючего в двигатель. При длительном простое механизмов, ручной насос подкачки дизельного топлива наполняет полости с высоким давлением, что обеспечивает бесперебойную подачу топлива.

Создаваемое разряжение при поднятой ручке насоса, открывает клапан, всасывая горючее, клапан направляет его на поршень. Повышающееся давление во время обратного хода, закрывает клапан, а горючее направляется к фильтру благодаря нагнетательному клапану. При особо затруднённом пуске двигателя, необходимо проверить наличие дизельного горючего в баке, для этого используют насос ручной подкачки дизельного топлива. А также этот аппарат используют если в систему попал воздух и нарушена подача топлива и так до момента полного выхода воздуха из сливной трубки. Подкачка прекращается после того, как начнёт идти чистое горючее без воздуха. Если же после этого не улучшается работа двигателя, остаются перебои, нужно на топливном насосе открыть пробку для удаления воздуха и ручным насосом подкачки дизельного топлива вновь прокачать всю систему.

Аппарат способен всасывать на сухую, сначала он прокучивает воздух, потом при помощи уже созданного вакуума закачивает дизель в двигатель. С подобной задачей может справиться только насос низкого давления. Поскольку применение насоса высокого давления при подобной проблеме не только не эффективно, но и бесполезно. При проникновении воздуха в двигатель он создаст быструю подачу горючего. Но подобное обстоятельство не решит проблемы с необходимой предварительной прокачкой и удалением воздушной пробки, созданной в двигателе.

Таким образом, единственно верным решением будет применить низкочастотный ручной насос подкачки дизеля. На некоторых дизельных автомобилях отсутствие подкачивающего насоса на топливной магистрали создаёт определённое разряжение, поэтому воздух подсасывается в двигатель. Из-за разряжения и созданной неплотности дизельного горючего, при забитости топливного фильтра или некачественном подмёрзшем топливе, подобный эффект усиливается.

Это интересно: Ремонт камеры заднего вида автомобиля своими руками

На дизельном двигателе при комплектации топливного фильтра в основном применяются два вида подкачивающих аппаратов горючего. Главное отличие которых в диаметрах штуцеров. В каждой из комплектаций может быть оснащение датчиком воды, который заведён на индикатор. Оснащение комплектации изменяется в зависимости от региона и выбранного дизельного двигателя. При комплектации дизельного двигателя по первому типу, прямо в топливный бачок направляют обратку.

Работа клапана настроена автоматически, поэтому он или направляет обратное движение горючего в бак, или через топливный фильтр в насос высокого давления, используя малый круг обратки.

Дизельное горючее находится в постоянно необходимой температуре благодаря автоматизации работы клапана. При подобном движении топлива естественным путём топливный фильтр невозможно разморозить, но возможно поддержать оптимальную работу двигателя при сильных морозах. Хотя при возникновении неисправности в клапане, это проблематично. В основном подобные топливные фильтры устанавливают для работы автомобиля в холодных регионах с низкими температурами погоды.

В период экономического преобразования дизельных автомобилей, насос заменили кнопкой, которая устанавливалась на крышку фильтра горючего. При нажатии на кнопку, воздух выгонялся из системы, а после наполнялось горючее. Затем сделали своеобразную грушу из резиновых материалов, врезанную в топливную магистраль. При сильных морозах это устройство теряло свою эластичность, становилось твёрдым, что делало невозможным выполнение подкачки горючего в насос и непосредственно в саму двигательную систему.

Именно поэтому в дальнейшем конструкторы отказались от применения эластичной груши в качестве аппарата подкачки дизеля. В основном применяются грушевидной формы насосы из эластичного материала с прямым входом или с загнутым. Для того чтобы понять держит ли клапан и не попустит ли воздух или обратно горючее, можно попробовать продуть, если в обратную сторону не продувается, значит, исправен.

Это интересно: Почему не тянет двигатель: причины и диагностика
