Односкатная крыша из профнастила: пошаговый мастер-класс по строительству

Оглавление

Двухэтажные дома

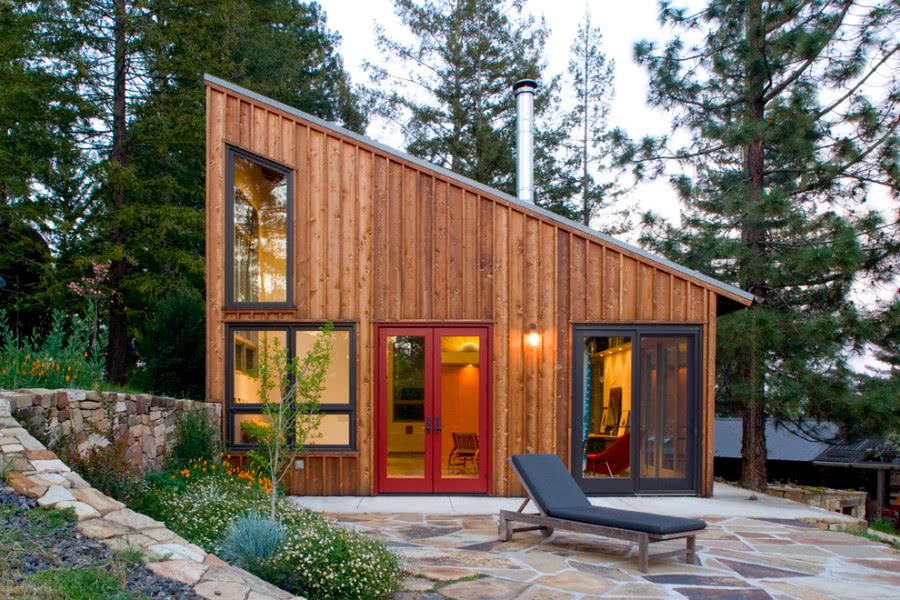

Фото: houzz.com

Загородный коттедж может быть спланирован как комбинация отдельных помещений под односкатными крышами на разных уровнях: для жилого пространства, для пристройки к дому в виде веранды и для гаража.

Частная усадьба на фото спроектирована как тандем одноэтажного и двухэтажного коттеджей с зоной патио между ними.

Односкатная кровля, преломляющаяся и переходящая на фасад, — стильный тренд, пришедший к нам из Европы.

Рациональный вариант планировки двухэтажного коттеджа — просторный балкон, примыкающий к гостиной-столовой и расположенный над гаражом. Здесь вам будет приятно провести время за семейной или дружеской трапезой.

Оригинальность проекта частного дома на фото — уклон односкатной крыши, направленный в сторону водоема для оптимального стока ливневых вод.

Односкатная кровля способна придать выразительную динамику архитектуре домов в стиле хай-тек.

Задуманный как геологическое образование, которое возвышается над равнинным ландшафтом, этот дом в Великобритании имеет уникальную односкатную кровлю-лестницу, выложенную кремниевой плиткой. Такая современная архитектура контрастирует и одновременно дополняет природное окружение благодаря естественности своих форм и оттеночных переходов от темно-серого к белесо-дымчатому.

Проекты домов с односкатной крышей

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

  • Брус — шаг составляет от 1,5 до 2 метров;
  • Одинарная доска — от 0,6 до 1,3 м;
  • Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал

Технология его укладки может быть разной в зависимости от вида материала

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

  • Гидроизоляционный слой;
  • Утеплитель;
  • Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

ВНИМАНИЕ!

Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

Пароизоляция и гидроизоляция

Особенности плоской кровли

Простой вид односкатной крыши очень обманчив. Считается, что ее с успехом можно применять только там, где не требуется больших финансовых вложений. В основном там, где не нужно задумываться о хорошей теплоизоляции. И особо не важен внешний вид.

Но это мнение бытует только на просторах нашей страны. Северные районы вообще считают такую конструкцию не практичной. Но у них есть веская причина. Обильные снегопады могут создать критическую нагрузку, с которой не справится стропильная система.

А что касается эстетики, то это, скорее всего, дело привычки. Нашему глазу более радостны двухскатные конструкции или крыши с четырьмя наклонными плоскостями. Да и практичности – хоть отбавляй. На просторных чердаках некоторых домов скапливается ненужный хлам уже от нескольких поколений.

Между тем Европа давно перестала избегать плоской кровли. И наряду со старинными островерхими двускатными крышами, сегодня часто встречаются и дома с односкатной кровлей. Правда все это оправдывается более мягким климатом. И еще одним секретом. Индивидуальным подходом западных архитекторов к каждому строению.

Современные дома в ЕвропеИсточник akak7.ru

Поэтому жители большинства наших регионов продолжают рассматривать только проекты гаража и бани с односкатной крышей. А на свои дома примерять ее не спешат. А между тем, при правильном подходе у конструкции обнаруживается множество выигрышных сторон. И они с лихвой перекрывают известные минусы плоской кровли.

Достоинства односкатной крыши:

  • По сравнению с двухскатной конструкцией, экономия материалов почти вдвое.
  • Незначительная масса позволяет применить облегченный фундамент для строения.
  • Если правильно ориентировать здание по розе ветров, то парусность кровли значительно снижается.
  • Ремонтопригодность конструкции гораздо выше, из-за возможности свободного передвижения по плоскости.
  • Несложный монтаж, который требует немного времени.
  • Возможность использовать самую простую стропильную систему.
  • Широкий выбор кровельных материалов.
  • Доступность обустройства дымохода и простая система водостока.

Из вышесказанного можно сделать резонный вывод. Финансовые затраты на возведение односкатной крыши на баню или гараж значительно уменьшаются. По сравнению с другими конструкциями кровли. Но и о недостатках необходимо сказать открыто.

Гараж с одним скатомИсточник hitas.eu

Минусы односкатной кровли:

Для северных регионов нашей страны требуется грамотный расчет сечения элементов для противостояния снеговым нагрузкам.
Чем меньше угол наклона, тем больше нужно усиливать теплоизоляцию

Это же касается и влагостойкости, и шумоподавления.
Для создания привлекательного внешнего вида придется отказаться от стандартных кровельных материалов и обратить внимание на современные их виды.. Касательно последнего пункта, застройщикам приходится применять изобретательность или повышать качество фасадных работ

Но в основном красивый внешний вид формируется еще на этапе создания проекта

Касательно последнего пункта, застройщикам приходится применять изобретательность или повышать качество фасадных работ. Но в основном красивый внешний вид формируется еще на этапе создания проекта.

Следует сказать еще об одном моменте. Не всем нравятся неровные скошенные потолки. Но для хозяйственной постройки это с трудом можно назвать минусом. Тем более никто не запрещает обустроить в помещении ровное потолочное перекрытие. Это также позволит использовать небольшое чердачное пространство в технических целях.

Односкатная крыша с чердакомИсточник prom.st

3 Приступаем к строительству – обустраиваем стропильную систему

Подготавливаем материал для выполнения работ. Здесь все просто. Для несущих изделий нам понадобится брус сечением 15х15 или 12х12 см, для мауэрлата – брус 10х10 см, для облицовки стен, напольной поверхности чердака – доски. Последние монтируются прямо на брусья (горизонтальные) при помощи гвоздей. Крепление кровельного покрытия будем выполнять рекомендованными метизами. Для шифера, например, потребуются специальные гвозди. Также приобретаем паро- и гидроизоляционную мембраны и требуемое количество материала для теплоизоляции возводимой конструкции. Инструменты нужны самые простые – молоток, нож, пила, степлер со скобами. Не забудем запастись и строительным уровнем.

Сделать односкатную крышу стандартного типа можно по простому алгоритму. Сначала нам нужно смонтировать по верху стены балки, выдерживая между ними шаг, указанный в проекте. Их установка производится на мауэрлат либо сейсмопояс. Под вторым понимают железобетонную замкнутую конструкцию по периметру (верхнему) стеновых поверхностей. Сооружают ее посредством обустройства армированной опалубки, заливаемой бетоном. Кровля с сейсмопоясом хорошо противостоит нагрузкам деформирующего характера, обусловленным погодными условиями (в частности, ветром).

В технологии строительства нет ничего сверхъестественного. Остается следовать простому алгоритму и инструкции

Мауэрлат – это более простое основание для стропил. Оно эффективно распределяет нагрузки от кровельной системы на стены. Частные застройщики в большинстве случаев обустраивают именно мауэрлат. После того, как мы установим балки на выбранное основание, можно фиксировать стропила

Важно! Число балок перекрытия и количество стропил должно быть одинаковым

В результате мы получим своеобразный треугольник. Его стороны будут сформированы вертикальным стропилом и балкой. Заметим, что углы у треугольника будут прямыми. Последний шаг первой стадии работ – монтаж наклонных балок. Их крепление к мауэрлату осуществляем гвоздями, к сейсмопоясу – анкерами.

Выбор и монтаж кровельного покрытия своими руками

Для покрытия односкатной крыши есть большой выбор кровельных материалов — это рубероид, металлочерепица, профнастил, ондулин, шифер и другие.

Чаще всего используют такие листовые материалы, как шифер, ондулин и профнастил. Укладку начинают с подветренной стороны, при этом верхние листы должны находить на нижние. Сначала укладывают первый лист, потом в этом же ряду два других листа, затем два листа во втором ряду и добавляют один лист в первый ряд. По горизонтали делают нахлёст в одну волну, а по вертикали — на 15–20 см.

Профнастил

В зависимости от уклона крыши и характеристик материала профнастил укладывают на сплошную или разреженную обрешётку:

  • при углах наклона до 15o под листы с высотой волны до 20 мм делают сплошной настил, а для более жёстких (с волной от 21 до 44 мм) изделий монтируют обрешётку с шагом от 300 до 500 мм;
  • для более крутых скатов обрешётку делают разреженной, при этом шаг может меняться от 300 мм (профлист марки С-10) до 1000 мм и более (несущие стеновые панели НС-35, С-44 и другие).

Для крепления листов к обрешётке используются специальные саморезы с уплотнительной шайбой. Их нельзя закручивать очень сильно, но и недожимать также нельзя. Между листами в зоне нахлёста можно уложить тонким слоем стекловату. Такая прослойка будет препятствовать продуванию крыши, в то же время она не мешает нормальной вентиляции.

Кровельный саморез должен закручиваться так, чтобы резиновая уплотнительная шайба слегка сминалась, но не расплющивалась от усилия затяжки

Видео: устройство односкатной крыши из профнастила

Ондулин

Для того чтобы ровно положить первый ряд, в торцы крайних стропил забивают гвозди и между ними натягивают строительный шнур. Как и в случае с другими листовыми материалами, работу начинают с нижнего края крыши. В ряду листы ондулина перекрываются на одну волну, а между рядами — на 15–17 см и с боковым смещением на пол-листа. Гвозди забивают в гребень волны в шахматном порядке. Монтировать этот материал надо при температуре воздуха от 0 до 30°. При уклоне крыши до 10o под ондулин делается сплошная обрешётка, на более крутых скатах — разреженная с шагом 45–60 см.

При монтаже таких листовых материалов, как ондулин и шифер, гвозди забивают в гребень волны

Шифер

Для крепления шифера используют специальные гвозди. Чтобы не расколоть материал, лучше предварительно просверлить отверстия в гребне волны. Гвозди забивают не очень плотно, до того, как шляпка соприкоснётся шифером. Для защиты от протекания на гвозди надо надевать резиновую прокладку. Шифер является довольно тяжёлым материалом, поэтому обрешётка под него делается из досок толщиной 32–40 мм или из бруска 50х50 мм. Шаг обрешётки зависит от угла наклона крыши и составляет 450 мм для пологих (угол наклона до 22o) и 750 мм для более крутых скатов.

Так как шифер является довольно хрупким материалом, перед тем как забивать гвоздь, лучше сделать отверстие сверлом

Монтаж может осуществляться вразбежку, когда листы укладывают со смещением в каждом ряду на половину ширины, или без смещения, с подрезанием углов в месте стыка четырёх элементов. Обрезать шифер можно при помощи ножовки или болгарки, ломать листы нельзя. На стадии проектирования надо сделать схему раскладки листов, что поможет приобрести необходимое количество материала.

Если вы решили самостоятельно смонтировать односкатную крышу, то сможете легко справиться с указанной задачей. При постройке здания надо учитывать, что наклон крыши всегда делают в наветренную сторону. Лучше делать хотя бы небольшой чердак, так как его наличие поможет избежать больших колебаний температуры в помещении. Если следовать технологии и советам специалистов, то у вас обязательно всё получится.

Вычисления элементов кровли

Основные части любой крыши:

  • стропила;
  • обрешетка;
  • кровельный материал.

При вычислениях каждый из элементов требует особого внимания.

Стропила

Стропилами называют несущие элементы крыши, на которые приходится основная нагрузка

Важно правильно подобрать размеры, толщину материала, чтобы стропила не начали прогибаться либо деформироваться

Стандартным вариантом считается сосновая обрезная доска размерами 50 на 150 мм. Эта порода древесины стоит дешево, мало впитывает влагу. Для монтажа нужно использовать только высушенный пиломатериал.

Влажные доски со временем начнут рассыхаться, их может повести из-за чего нарушиться геометрия всей кровельной конструкции.

Оптимальный шаг крепежа стропил составляет 60-70 см.

Рекомендуемые размеры стропил для разных кровельных материалов:

  • Рубероид. Брус сечением 40*40 мм. Крепится с небольшим шагом.

  • Шифер. Минимальное сечение бруса от 60*60 мм. Чем больший будет шаг крепежа, тем толще нужно брать брус.
  • Профлист. Подойдет брус сечением 40*40 мм. Шаг монтажа стропил от 1 до 1,5 м.
  • Металлочерепица. Под такой тяжелый материал нужно брать мощный брус размерами от 70*70 мм.

Для расчета длины стропил нужно сложить длину ската с длиной отвеса. Для надежности провести проверку полученных результатов, воспользовавшись одним из популярных онлайн-калькуляторов.

Обрешетка

Точное количество планок для обрешетки зависит от вида кровельного материала. Шаг крепежа планок выбирается в соответствии с габаритами листов. Хорошей подсказкой в определении шага крепежа обрешетки для крыши станут нормы СНИП.

  • Под настил мягких кровельных материалов потребуется набивать сплошную обрешетку. Шаг между планками – 2-2,5 см. Чтобы рассчитать количество планок, нужно к ширине планки добавить 2 см зазора. Поделить длину крыши на полученное значение.
  • Для жестких кровельных материалов типа шифера, профнастила или металлочерепицы набивать сплошную обрешетку не нужно. Расстояние между планками может колебаться от 15 до 50 см в зависимости от типа.

Точные данные можно найти в нормативно-технической документации либо воспользоваться строительным онлайн-калькулятором, настроив его параметры на определенный тип кровельного материала.

Кровельное покрытие

Стандартной процедуры для расчета количества кровельного материала нет

Брать во внимание общую площадь крыши недостаточно

Помимо имеющейся площади важно учесть целый ряд факторов:

  • тип кровельного материала;
  • размер листа;
  • величина нахлеста (поперечного, продольного);
  • количество, размеры волны (если таковы имеются);
  • габариты свесов, козырьков.

Данные о полезной площади указываются производителем материала либо их можно найти в СНиП.

Для упрощения подсчетов стоит воспользоваться онлайн-калькулятором для односкатной крыши.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется шаг стропил и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.
